1 Juio,2016

2 http://www.psicoactiva.com/tests/estilos- aprendizaje/test-estilos-aprendizaje.htm

3 http://www.studygs.net/espanol/activelearn.htm

4  Presión  Presión atmosférica  Presión atmosférica normal  Presión manométrica  Presión absoluta  Presión de vacío  Manómetro  Unidades de presión

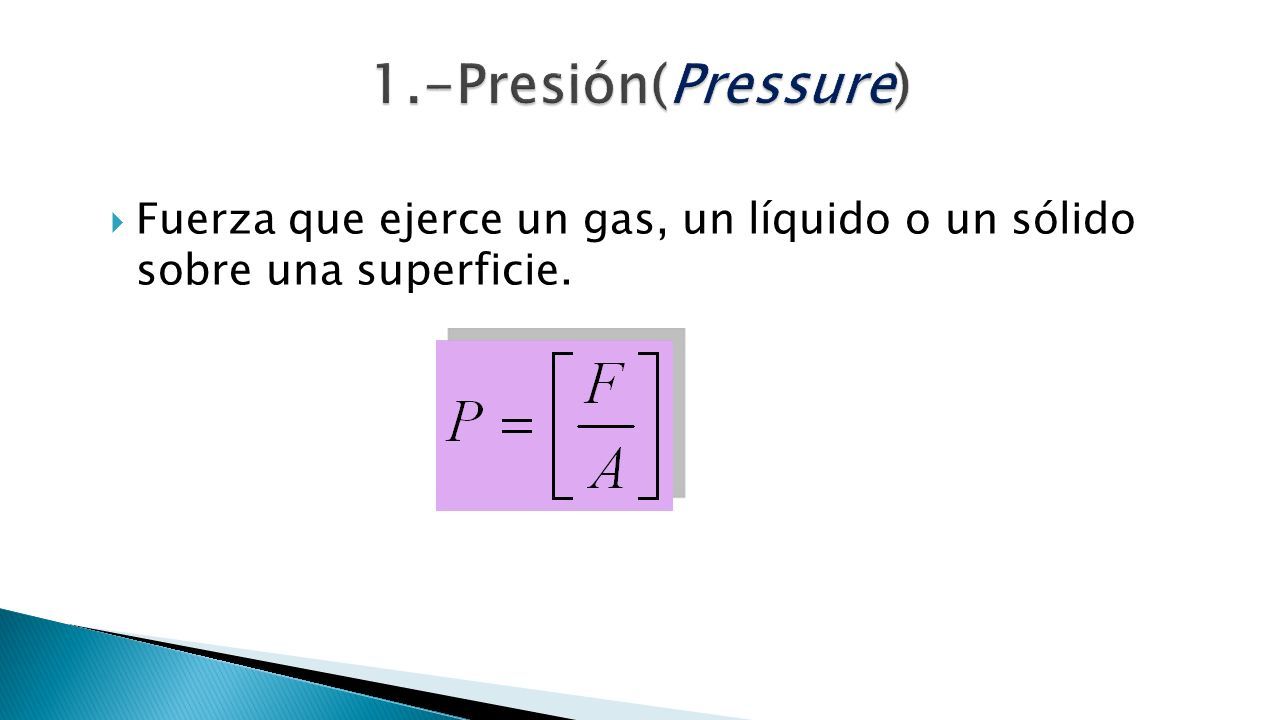

5  Fuerza que ejerce un gas, un líquido o un sólido sobre una superficie.

6 La presión atmosférica es la presión que ejerce el aire sobre la Tierra. La presión atmosférica en un punto coincide numéricamente con el peso de una columna estática de aire de sección recta unitaria que se extiende desde ese punto hasta el límite superior de la atmósfera. https://gloriatabares21.wordpress.com

7 Nivel Mar: 1013.25 mb.=760,00 mm Hg Puerto Suarez: 994.06 mb.=745,61 mm Hg Santa Cruz: 959.57 mb.=719,74 mm Hg Cochabamba: 752.83 mb.=564,67 mm Hg La Paz: 657.26 mb.=492,79 mm Hg http://myslide.es/documents/presiones- atmosfericas-en-bolivia.html mb.=milibar

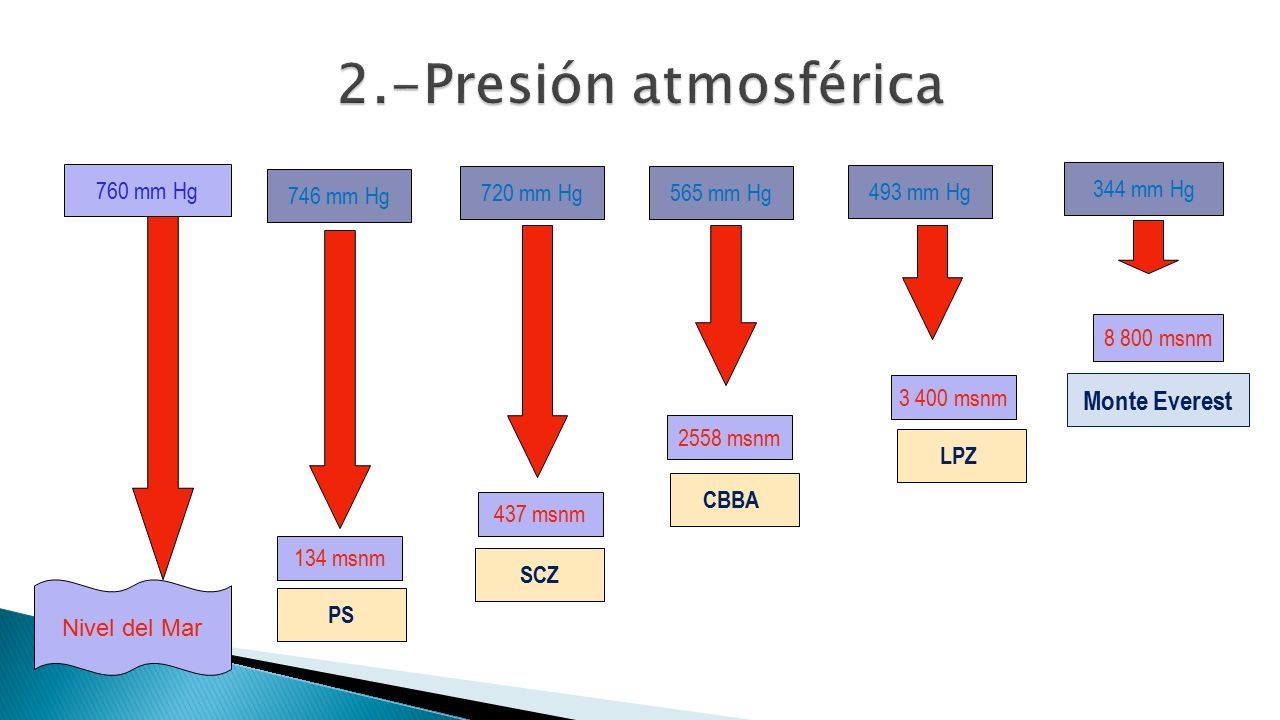

8 Nivel del Mar 760 mm Hg LPZ 493 mm Hg 344 mm Hg 8 800 msnm Monte Everest 3 400 msnm 720 mm Hg 565 mm Hg 2558 msnm 437 msnm CBBA SCZ 746 mm Hg 134 msnm PS

9 El efecto de la presión atmosférica (Pa) con la altitud se puede determinar con la siguiente expresión: Pa (m) = 10,33mca - Altitud (m) / 900 mca=metro de columna de agua http://ingemecanica.com

10

11 http://www.sol-arq.com/index.php/fenomenos- atmosfericos/presion

12 http://bioquimicainstrumentacionycontrol.mex.tl/37 4978_1j--Presion-absoluta-y-presion-relativa.html

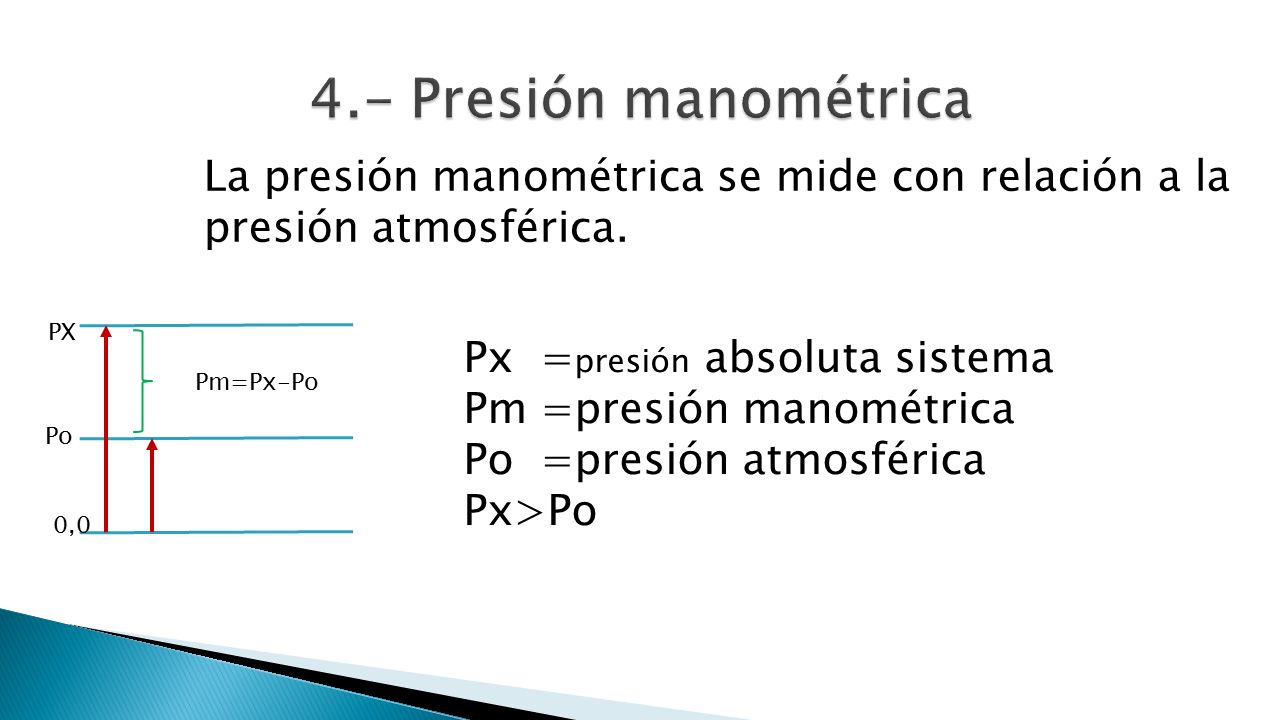

13 Px = presión absoluta sistema Pm =presión manométrica Po =presión atmosférica Px>Po PX Po 0,0 Pm=Px-Po La presión manométrica se mide con relación a la presión atmosférica.

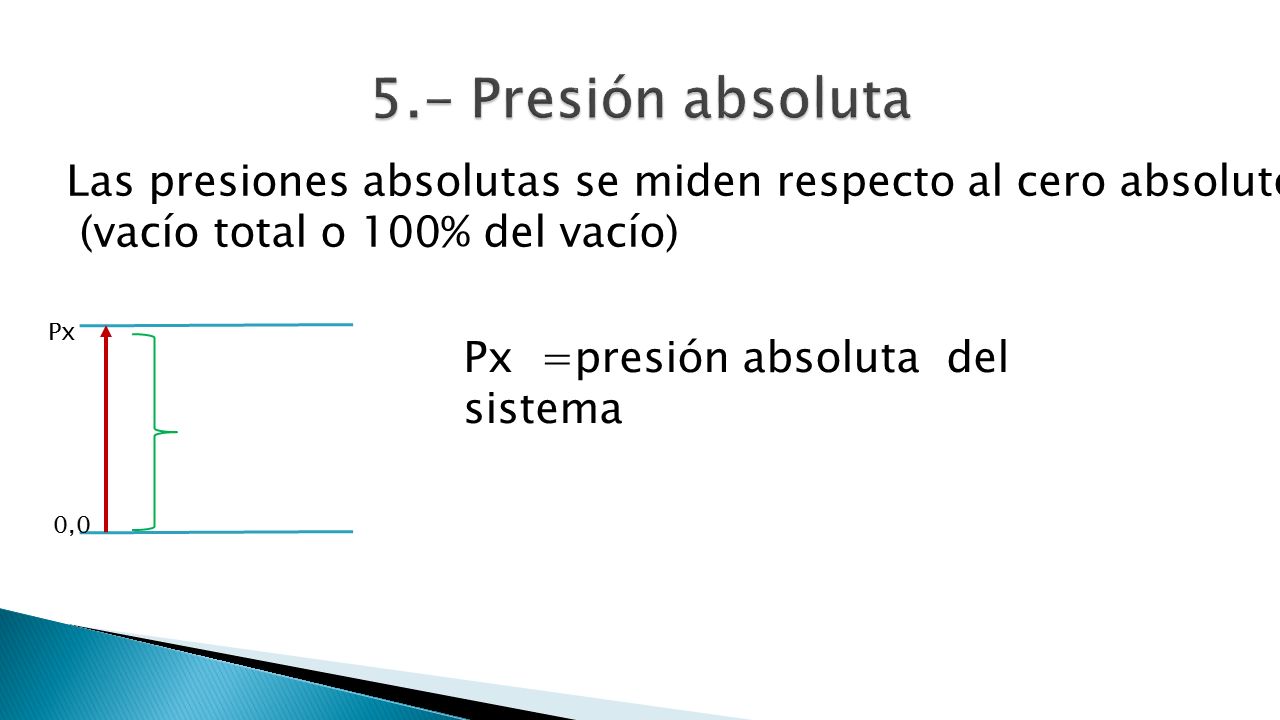

14 Px =presión absoluta del sistema Px 0,0 Las presiones absolutas se miden respecto al cero absoluto (vacío total o 100% del vacío)

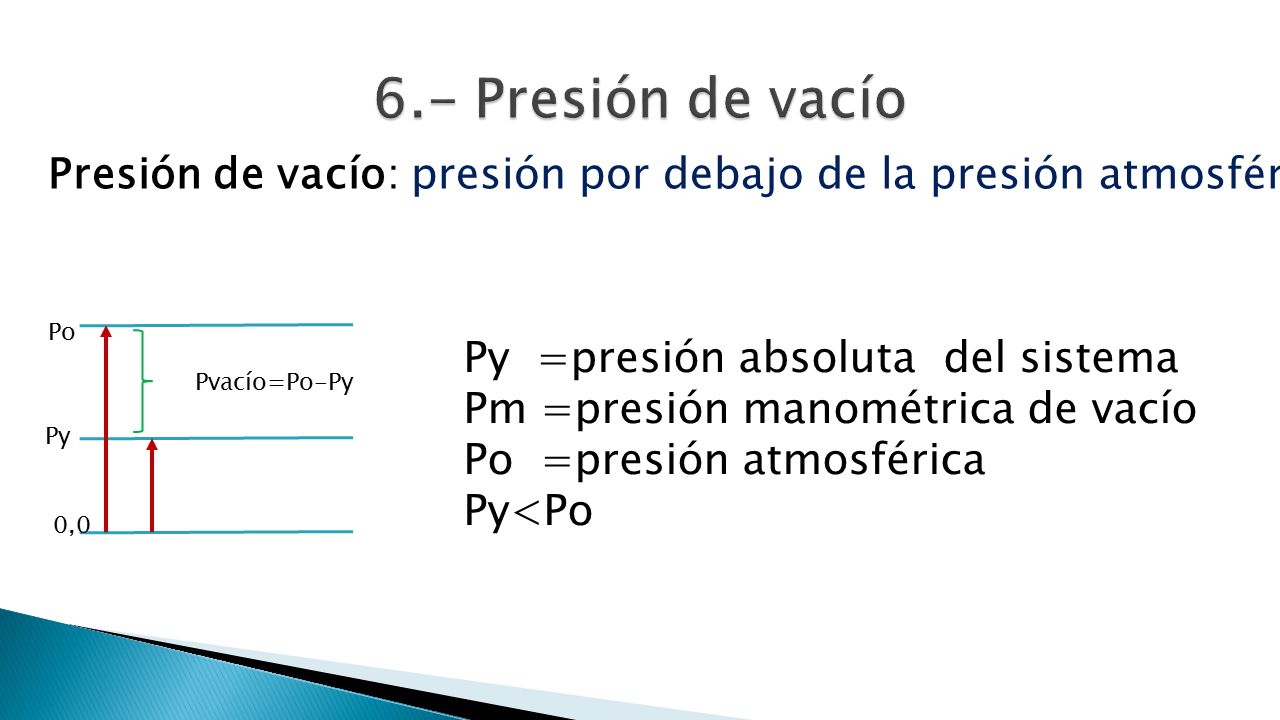

15 Py =presión absoluta del sistema Pm =presión manométrica de vacío Po =presión atmosférica Py<Po Po Py 0,0 Pvacío=Po-Py Presión de vacío: presión por debajo de la presión atmosférica

16 El manómetro de Bourdon

17 Manómetro con escala KPa y psi

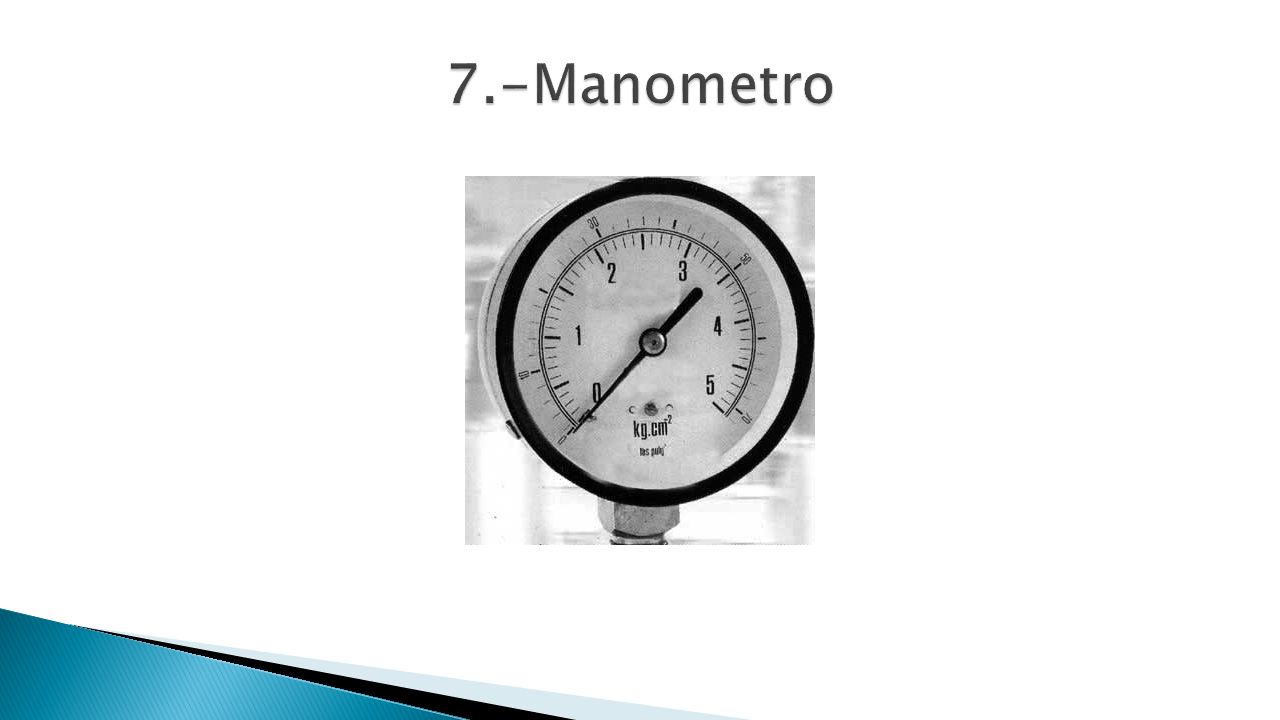

18

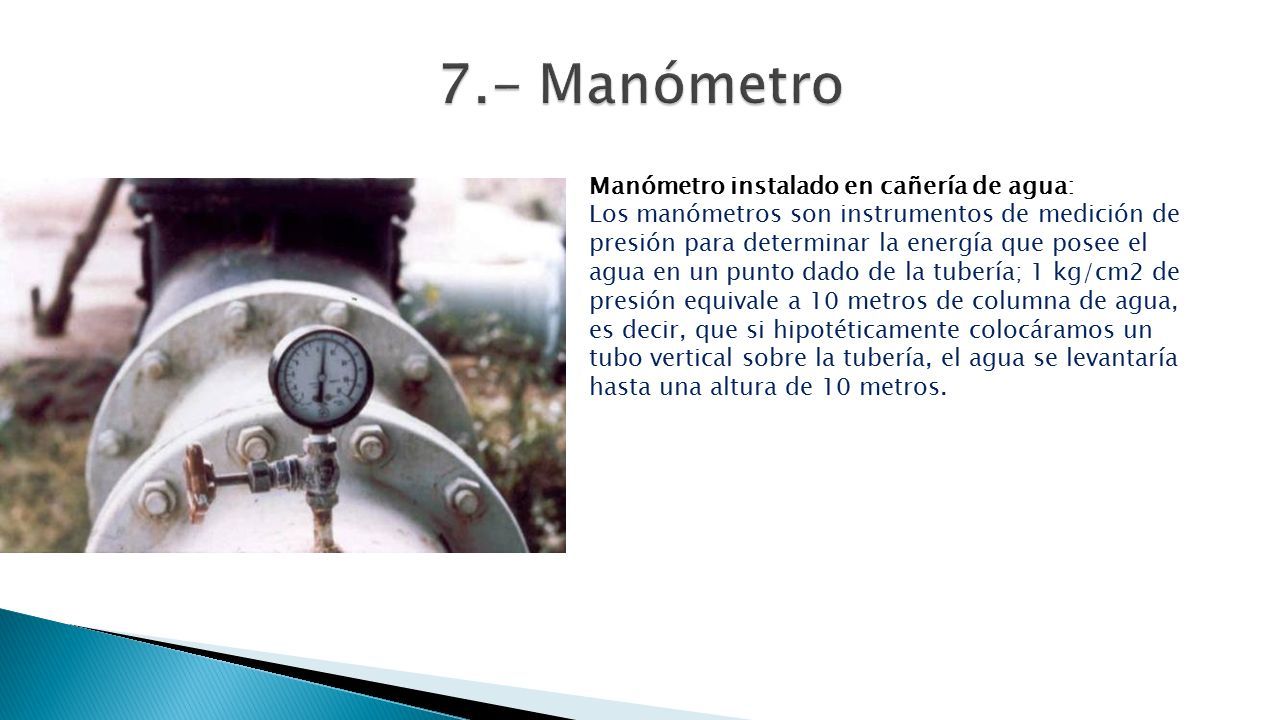

19 Manómetro instalado en cañería de agua: Los manómetros son instrumentos de medición de presión para determinar la energía que posee el agua en un punto dado de la tubería; 1 kg/cm2 de presión equivale a 10 metros de columna de agua, es decir, que si hipotéticamente colocáramos un tubo vertical sobre la tubería, el agua se levantaría hasta una altura de 10 metros.

20 Definición: La presión es la fuerza que actúa sobre la unidad de superficie.

21 N=Newton= Pa=Pascal= SI=Sistema Internacional

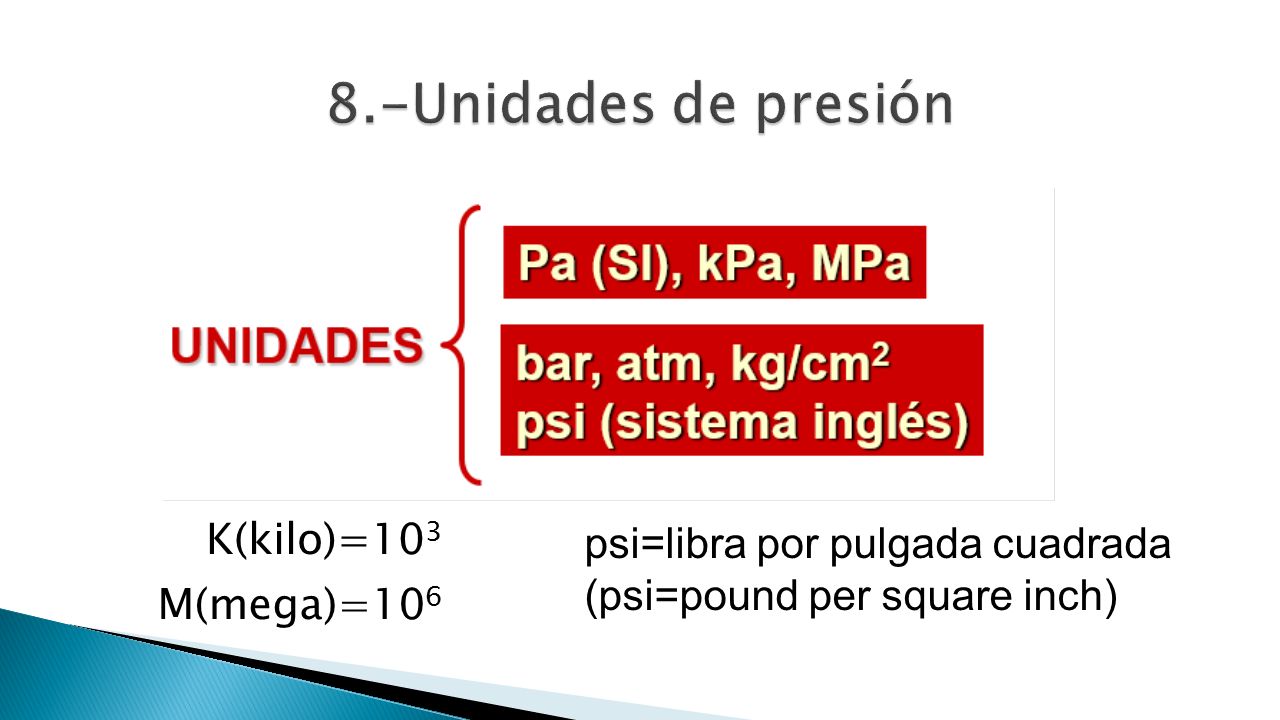

22 K(kilo)=10 3 M(mega)=10 6 psi=libra por pulgada cuadrada (psi=pound per square inch)

23 http://www.convertworld.com/es/presion/

24 Definición: Un pascal es la presión que ejerce una fuerza depresiónfuerza 1 newton sobre una superficie de 1 metro cuadrado normalnewtonmetro cuadrado a la misma. 8.-Unidades de presión

25 Definiciones: KPa=10 3 Pa (kilo Pascal) MPa=10 6 Pa (Mega Pascal) 8.-Unidades de presión

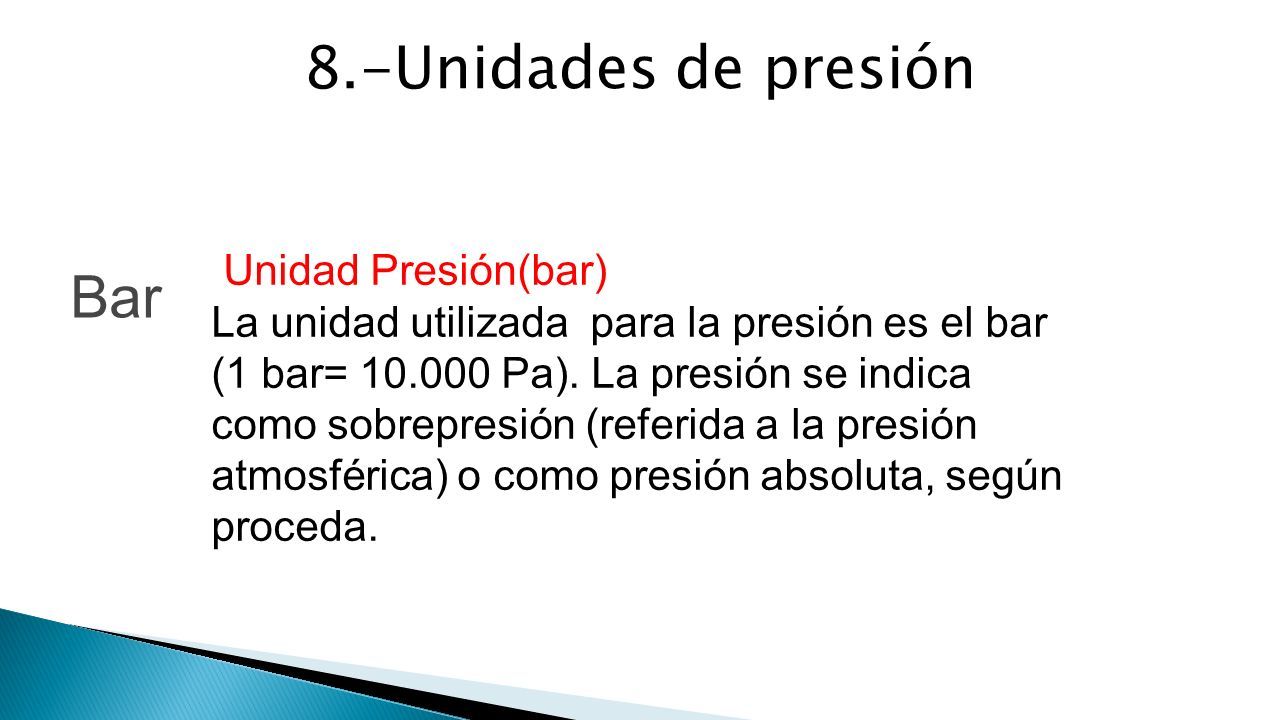

26 Unidad Presión(bar) La unidad utilizada para la presión es el bar (1 bar= 10.000 Pa). La presión se indica como sobrepresión (referida a la presión atmosférica) o como presión absoluta, según proceda. Bar 8.-Unidades de presión

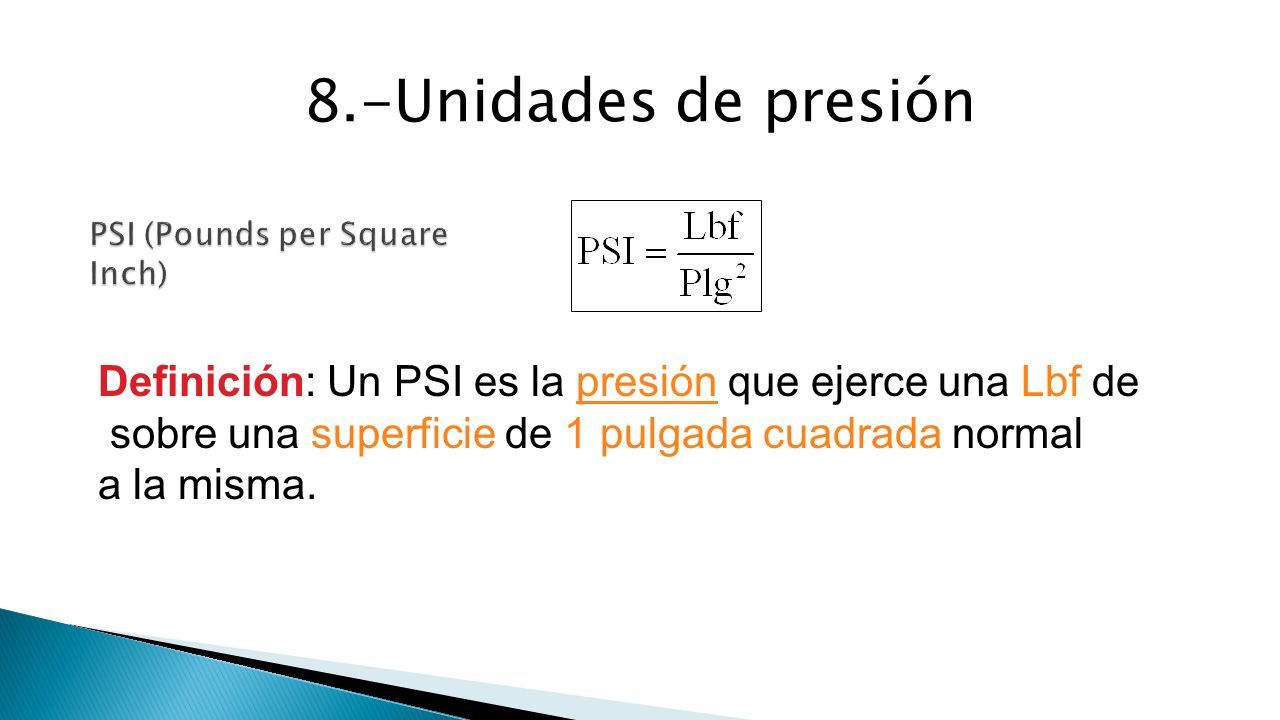

27 Definición: Un PSI es la presión que ejerce una Lbf depresión sobre una superficie de 1 pulgada cuadrada normal a la misma. 8.-Unidades de presión

28 Kgf/cm2=psi/14.22 Psi=kg/cm 2 x 14.22 8.-Unidades de presión

29 mbar=100 Pa 8.-Unidades de presión

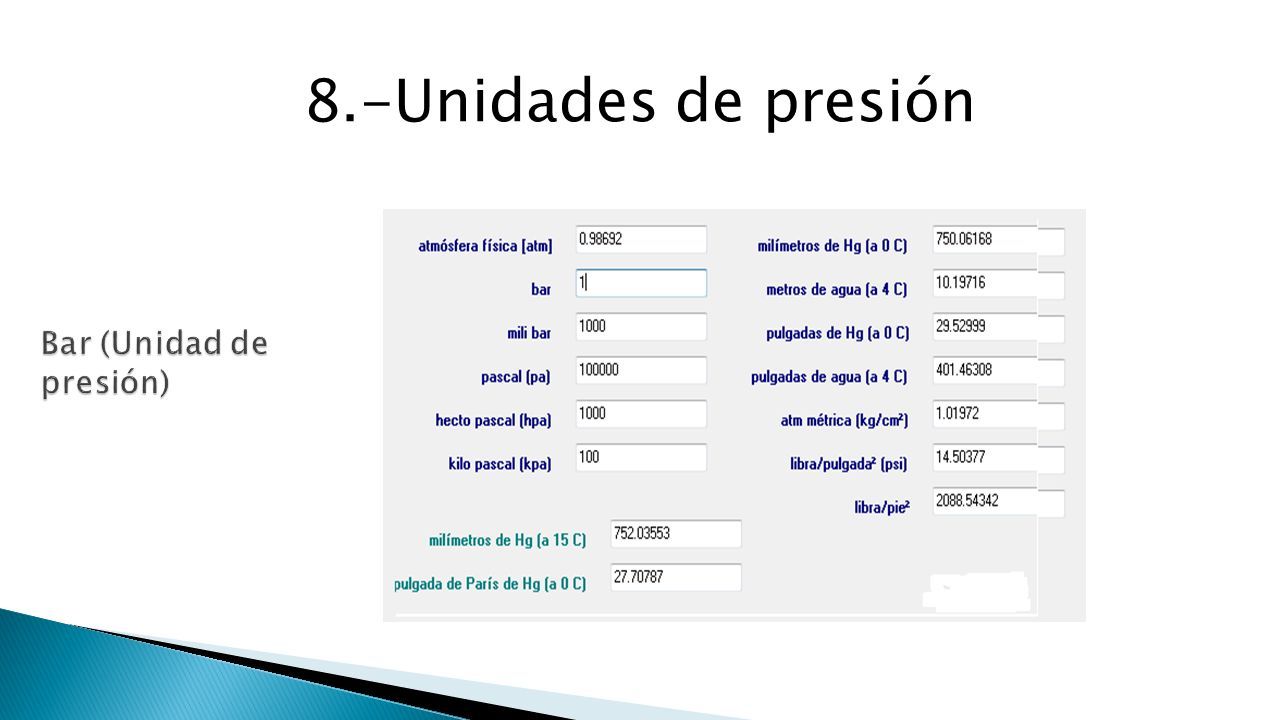

30

31 Gracias por la atención Q&A
