1 ALTERNATIVAS DE ESTABILIZACION DE TALUDES PRESENTA: Ing. MSc. Luis Pineda UNIVERSIDAD CENTROAMERICANA JOSE SIMEON CAÑAS

2 ALTERNATIVAS DE INTERVENCION DE TALUDES ELUSION MITIGACION ESTABILIZACION

3

4 1. CONFORMACION DE LA SUPERFICIE DEL TALUD

5 Conformación de la superficie del talud: Disminuir la pendiente Construir bermas Cortar en la cabeza del talud Colocar Materiales en el pié del talud

6 Es la técnica mas utilizada en nuestro medio para la estabilización de taludes. Modificando la forma de la superficie del talud se puede lograr un equilibrio de masas

7 1.1 ABATIMIENTO DE LA PENDIENTE

8

9

10 Abatimiento de la Pendiente

11

12

13

14

15 1.2 CONSTRUCCION DE BERMAS

16 Construccion de Bermas El sistema de bermas es una forma de terraceria. Se construyen bermas intermedias en los sitios de cambio de pendiente y en los sitios donde se requiera para garantizar un factor de seguridad adecuado contra deslizamiento.

17 Construccion de Bermas La localización y ancho de las bermas depende del propósito de las bermas. Objetivo de las bermas: El manejo de aguas de escorrentía y control de erosión: ancho 1 a 2 metros y se colocan a diferencias de altura entre 5 y 7 metros, dependiendo de la calidad de los suelos y coincidiendo con sitios de cambio de pendiente del talud. En suelos erosionables la berma debe tener una pendiente de 5 a 10% hacia adentro del talud y se debe construir una cuneta revestida en su parte inferior para el control y manejo de las aguas de escorrentia

18 Construcción de Bermas Aumentar el factor de seguridad contra Deslizamiento. En ocasiones se requiere la construcción de bermas de gran ancho en suelos cohesivos para aumentar los factores de seguridad al deslizamiento. En suelos granulares (arenosos o gravosos) se debe preferir disminuir la pendiente del talud o construir bermas que pueden ser inestables por la pendiente del talud entre ellas.

19 1.3 CORTE DE LA CABEZA DEL TALUD

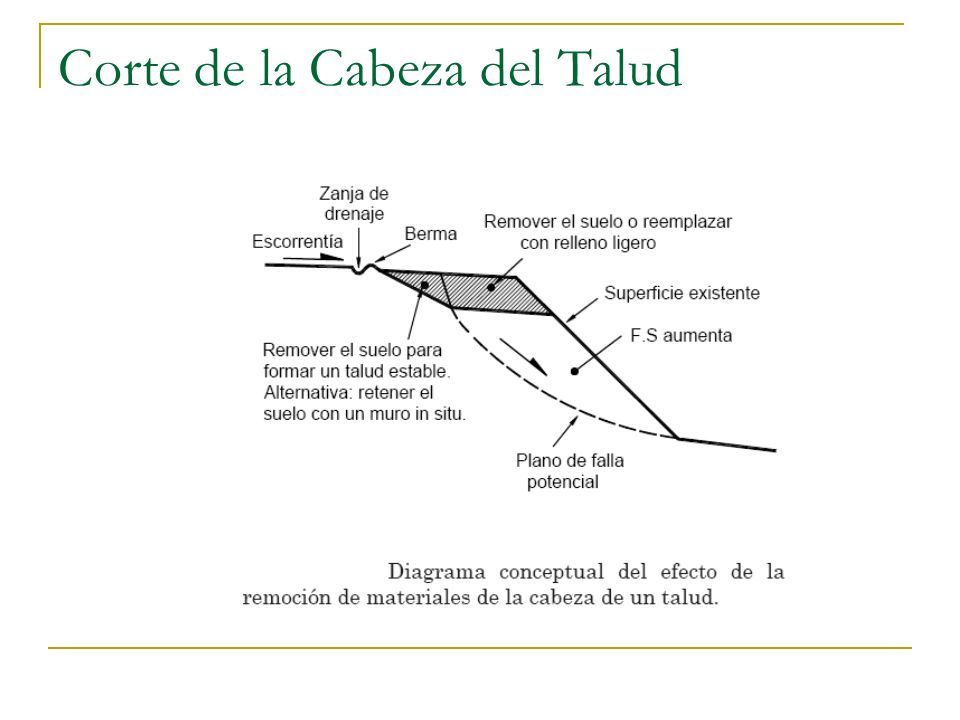

20 Corte de la Cabeza del Talud

21 Es una técnica para reducir las fuerzas actuantes dentro de la masa deslizada. Generalmente, se excava en la cabeza del deslizamiento, debido a que la parte superior del deslizamiento es la que aporta una mayor fuerza actuante sobre la masa inestable La construcción de terrazas en la parte alta de un deslizamiento de rotación tiende a reducir el momento actuante y controlar el movimiento. El efecto es el de disminuir las fuerzas actuantes en la zona más crítica para la generación de momentos desestabilizantes

22 1.4 COLOCAR MATERIALES EN EL PIE DEL TALUD

23

24 COLOCAR MATERIALES EN EL PIE DEL TALUD

25 Es frecuente que se produzcan fallas de los contrapesos por falta de capacidad del suelo de cimentación, especialmente en depósitos de arcillas blandas o limos. Por esta razón es importante calcular la capacidad de soporte como parte del diseño del contrapeso.

26 2. CONTRAFUERTES

27 Son una técnica utilizada para contrarrestar las fuerzas actuantes en un talud colocando un peso considerable en la parte baja del talud o del deslizamiento. Al colocarse la carga adicional en el pie, se generan fuerzas de friccion y un momento resistente en direccion contraria al movimiento, aumentando el FS. Para que el sistema funcione a largo plazo….debe asegurarse que la cimentacion del contrapeso sea adecuada…

28 2.1 RELLENOS DE SUELOS Y ROCAS

29

30

31 2.2 LLAVES DE CORTE

32 Llaves de Cortante

33 Es una zanja rellena de materiales de alta resistencia, construida atravesando la superficie de falla en todo el ancho del talud

34 Su funcionamiento se basa en que se aprovecha la alta resistencia del relleno en comparacion con la del suelo natural, a la vez que la zanja puede funcionar como un subdren. Pueden utilizarse en combinacion con contrapesos, lo cual aumenta los esfuerzos efectivos en la zona del pie.

35

36 El efecto de una llave de cortante es que el circulo critico de falla se profundice, de preferencia a una formacion mas resistente, por lo cual es muy util cuando se tienen mantos rocosos o de suelos duros a poca profundidad.

37 El material de relleno utilizado para las zanjas es de preferencia roca angulosa y dura, y normalmente se utiliza geotextil para evitar la erosion interna y la migracion de finos.

38 2.3 RELLENOS MECANICAMENTE ESTABILIZADOS

39

40 2.4 MUROS DE LLANTAS

41

42

43

44 3. DRENAJE

45

46

47

48

49 DRENAJE SUPERFICIAL

50 DERRAMADEROS EN GRADAS DRENAJE SUPERFICIAL

51 CORTINA IMPERMEABLE

52 SUBDREN DE CORONA DEL TALUD

53 SUBDREN DE ZANJA

54 GEODREN CON TUBERIA COLECTORA

55 SUBDREN DE PENETRACION

56

57 PROCESO DE CONSTRUCCION

58 SUBDREN DE PANTALLA

59

60

61

62 4. REFUERZOS

63 REFUERZO CON GEOSINTETICOS

64

65 ESTABILIZACION DE TALUD DE CORTE

66 REFUERZO CON GEOSINTETICOS

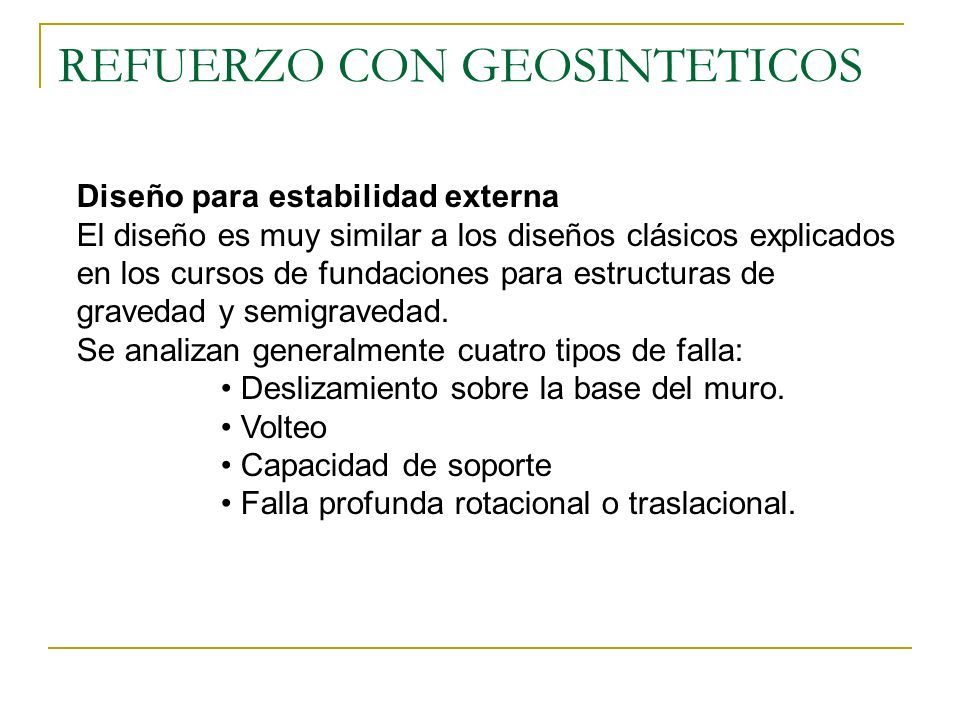

67 Diseño para estabilidad externa El diseño es muy similar a los diseños clásicos explicados en los cursos de fundaciones para estructuras de gravedad y semigravedad. Se analizan generalmente cuatro tipos de falla: Deslizamiento sobre la base del muro. Volteo Capacidad de soporte Falla profunda rotacional o traslacional.

68 REFUERZO CON GEOSINTETICOS Diseño para estabilidad interna La falla para estabilidad interna puede ocurrir de dos maneras diferentes: Elongación y rotura de los refuerzos. Las fuerzas de tensión son tan grandes que los refuerzos se deforman excesivamente o se rompen conduciendo a grandes movimientos y posible colapso de la estructura. Extracción de los refuerzos. Las fuerzas de tensión en los refuerzos son tan grandes que los refuerzos se salen o son extraídos hacia fuera de la masa de suelo. Esto a su vez incrementa los esfuerzos de cortante en el suelo alrededor y conducen a grandes movimientos y posible colapso de la estructura.

69 PERNOS, CLAVOS Y MICROPILOTES

70

71

72

73

74 5. MUROS DE RETENCION

75  Las estructuras de contención tienen por objeto la colocación de fuerzas adicionales que resistan el movimiento.  El objetivo es colocar fuerzas externas aumentando las fuerzas resistentes, sin disminuir las actuantes.  Según su forma y funcionamiento estructural pueden ser:  De Gravedad,  En Voladizo  Anclados

76 Empuje Activo y Pasivo, Empuje Hidrostatico Calculo de los Empujes usualmente por las teorias de Rankine o Coulomb

77

78 Muros Rigidos Deben cimentarse sobre suelos estables Es conveniente la colocacion de llaves de cortante Debe existir sistema de drenaje y subdrenaje completo Altura maxima recomendable: 8 metros Debe evaluarse la estabilidad de taludes ademas de la estabilidad interna del muro. Son efectivos para pequeños deslizamientos

79

80 Muros de Gravedad Flexibles Son estructuras masivas y flexibles, su efectividad depende de su peso y de su efectividad para soportar deformaciones sin que se afecte su estructura, los tipos mas utilizados son: Muros de Gavion, Muros Criba Muros de Llantas Usadas, Muros de Enrocado Muros de Bolsacreto

81

82 Ventajas y Desventajas de Muros Rigidos

83 Ventajas y Desventajas de Muros Flexibles
