Esfuerzos inducidos en torno a excavaciones

Esfuerzos inducidos en torno a excavaciones
Expresiones analíticas

GEOTECNIA MINERA – UNIVERSIDAD DE CHILE
Introducción Inestabilidades controladas por estructuras vs. Controladas por esfuerzos Estructuras  actúa la gravedad principalmente Esfuerzos  tensor con seis componentes independientes GEOTECNIA MINERA – UNIVERSIDAD DE CHILE

Análisis de esfuerzos Comportamiento de la roca es complejo, pero se puede realizar una primera aproximación considerando la roca: continua, homogénea, isótropa y elástica Debemos recordar que en general la roca es: discontinua, heterogénea, anisótropa, no-elástica Solución simplificada funciona relativamente bien: a grandes profundidades con esfuerzos altos (que han cerrado las fracturas) y con un macizo rocoso relativamente homogéneo y continuo La hipótesis se debilita al estar afectado por esfuerzos menores con fracturamiento más importante y con un macizo rocoso más alterado y meteorizado GEOTECNIA MINERA – UNIVERSIDAD DE CHILE

Análisis de esfuerzos El análisis de esfuerzos comienza conociendo las magnitudes y direcciones de los esfuerzos in situ en la zona de la excavación. Luego, se deben calcular los esfuerzos inducidos Existen algunos casos en los que una solución analítica existe para determinar los esfuerzos inducidos en torno a excavaciones circulares y elípticas (técnicas más complicadas basadas en análisis de variables complejas extienden los resultados a otros casos). Análisis numérico también se puede utilizar para determinar los esfuerzos en torno a cualquier geometría de excavación en 3D. GEOTECNIA MINERA – UNIVERSIDAD DE CHILE

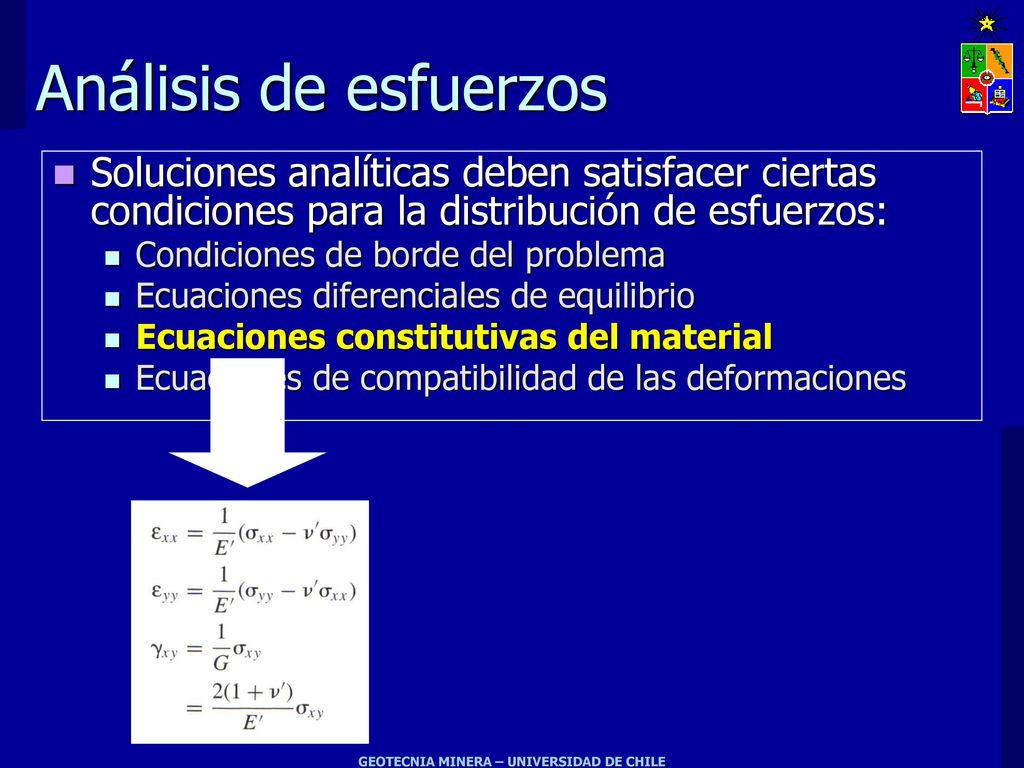

Análisis de esfuerzos Soluciones analíticas deben satisfacer ciertas condiciones para la distribución de esfuerzos: Condiciones de borde del problema Ecuaciones diferenciales de equilibrio Ecuaciones constitutivas del material Ecuaciones de compatibilidad de las deformaciones GEOTECNIA MINERA – UNIVERSIDAD DE CHILE

Análisis de esfuerzos Soluciones analíticas deben satisfacer ciertas condiciones para la distribución de esfuerzos: Condiciones de borde del problema Ecuaciones diferenciales de equilibrio Ecuaciones constitutivas del material Ecuaciones de compatibilidad de las deformaciones Tracción nula en la superficie Desplazamientos en la superficie Esfuerzos en el campo lejano GEOTECNIA MINERA – UNIVERSIDAD DE CHILE

Análisis de esfuerzos Soluciones analíticas deben satisfacer ciertas condiciones para la distribución de esfuerzos: Condiciones de borde del problema Ecuaciones diferenciales de equilibrio Ecuaciones constitutivas del material Ecuaciones de compatibilidad de las deformaciones GEOTECNIA MINERA – UNIVERSIDAD DE CHILE

Análisis de esfuerzos Todas estas ecuaciones juntas entregan la solución. Para ello, se reemplaza la expresión de las deformaciones en las ecuaciones de compatibilidad y luego se usan las ecuaciones diferenciales de equilibrio: GEOTECNIA MINERA – UNIVERSIDAD DE CHILE

Análisis de esfuerzos Falta entonces encontrar la solución a esta ecuación satisfaciendo las condiciones de borde… Ejemplo: Casquete cilíndrico sujeto a presión interior pi y exterior po GEOTECNIA MINERA – UNIVERSIDAD DE CHILE

Expresiones analíticas
Excavación circular (ecuaciones de Kirsch): probablemente las ecuaciones más utilizadas en mecánica de rocas para la teoría de la elasticidad Permiten determinar esfuerzos y deformaciones GEOTECNIA MINERA – UNIVERSIDAD DE CHILE

Esfuerzos en la superficie de la excavación: r=a Tracción nula GEOTECNIA MINERA – UNIVERSIDAD DE CHILE

Esfuerzo horizontal de campo lejano: q=0 r Condiciones de borde GEOTECNIA MINERA – UNIVERSIDAD DE CHILE

Esfuerzo tangencial máximo y mínimo: depende de K Estos valores representan el límite superior e inferior del esfuerzo en la superficie de la excavación. Punto A Punto B K=0 GEOTECNIA MINERA – UNIVERSIDAD DE CHILE

Para esfuerzo hidrostático: K=1 evaluado en r=a El esfuerzo tangencial en la superficie toma este valor independiente del ángulo Situación óptima: el esfuerzo se distribuye uniformemente sobre la superficie Solución general: esfuerzo axisimétrico GEOTECNIA MINERA – UNIVERSIDAD DE CHILE

Solución de Kirsch en el contorno de la excavación
B A B A GEOTECNIA MINERA – UNIVERSIDAD DE CHILE

Zona de influencia Para diseñar excavaciones, el concepto de zona de influencia es relevante Zona de influencia: dominio sobre el que una excavación genera una perturbación significativa del estado tensional La presencia de una excavación vecina puede afectar el estado tensional del área donde se va a realizar otra excavación Esto podría llegar a afectar la nueva excavación al punto de hacerla fallar La zona de influencia determina el campo cercano y el campo lejano GEOTECNIA MINERA – UNIVERSIDAD DE CHILE

Zona de influencia Consideremos el caso de una excavación circular en un campo hidrostático de esfuerzo de magnitud p: r = 5a 0.96p 1.04p Se puede mostrar que para r = 5a, el estado tensional no es significativamente diferente que el campo lejano (estado tensional original) GEOTECNIA MINERA – UNIVERSIDAD DE CHILE

Zona de influencia De esta forma, la excavación I no afecta al estado tensional de la excavación II, dado que ésta está fuera de su zona de influencia Para el diseño, se pueden considerar ambas excavaciones como aisladas GEOTECNIA MINERA – UNIVERSIDAD DE CHILE

Zona de influencia En general, la interacción será insignificante si los centros de las excavaciones se encuentran a una distancia mayor a 6 veces el radio mayor de las dos excavaciones Importante notar que la zona de influencia está determinada por la forma de la excavación y por el estado tensional pre-minería Si hay influencia, uno podría estimar el estado tensional inducido por la excavación II considerando como referencia el estado tensional perturbado por la excavación I al centro de II GEOTECNIA MINERA – UNIVERSIDAD DE CHILE

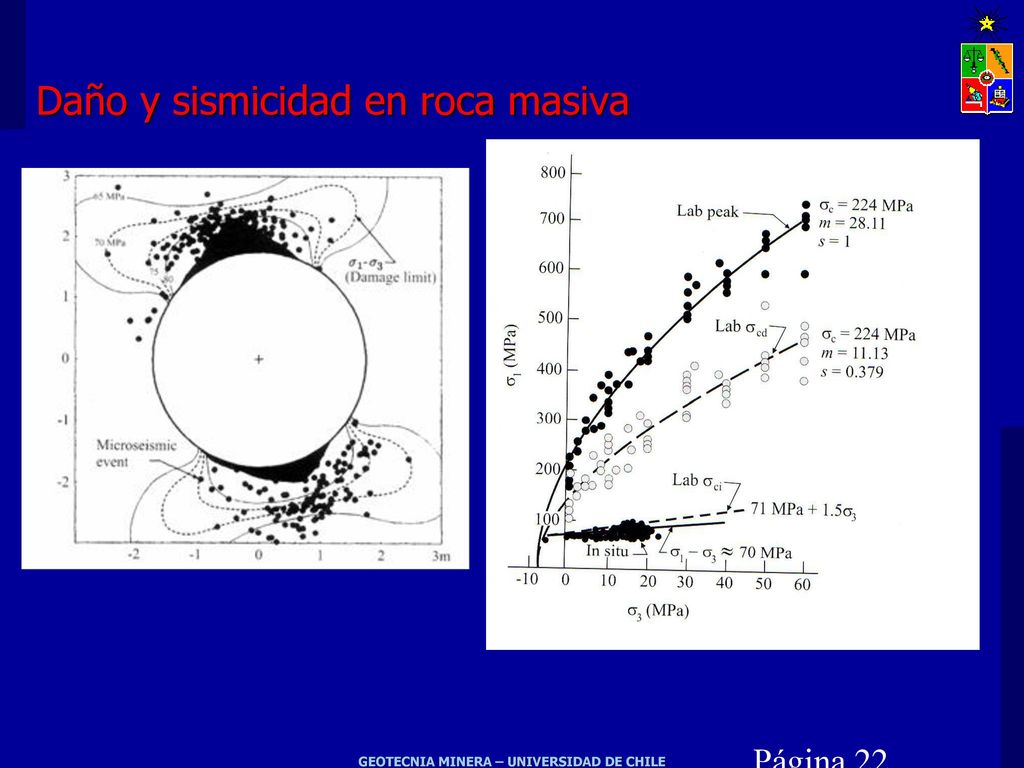

Daño y sismicidad en roca masiva
Falla estructural Falla de la roca Falla estructura de roca en roca masiva = fractura extensa Un metodo simple de calculo de la extensión de la zona de falla provee las bases para determinar su extensión, y modificar el diseño o el tipo de soporte Resistencia triaxial de largo plazo=Criterio triaxial basado en scd Resistencia Criterio de iniciación de fracturas GEOTECNIA MINERA – UNIVERSIDAD DE CHILE
