Autor: M. en I. Martín Antonio Silva Badillo OBJETIVOS DEL DISEÑO ESTRUCTURAL.

Presentación del tema: "Autor: M. en I. Martín Antonio Silva Badillo OBJETIVOS DEL DISEÑO ESTRUCTURAL."— Transcripción de la presentación:

1 Autor: M. en I. Martín Antonio Silva Badillo OBJETIVOS DEL DISEÑO ESTRUCTURAL

2 DISEÑO ESTRUCTURAL la función adecuada de una estructura en condiciones de servicio. Conjunto de actividades a desarrollar para determinar las características físicas de una estructura, de tal manera que nos permita garantizar la absorción de las cargas a las que ésta va estar sujeta en las diferentes etapas de su vida útil, sin sufrir daño alguno; es decir, la función adecuada de una estructura en condiciones de servicio. OBJETIVOS DEL DISEÑO ESTRUCTURAL

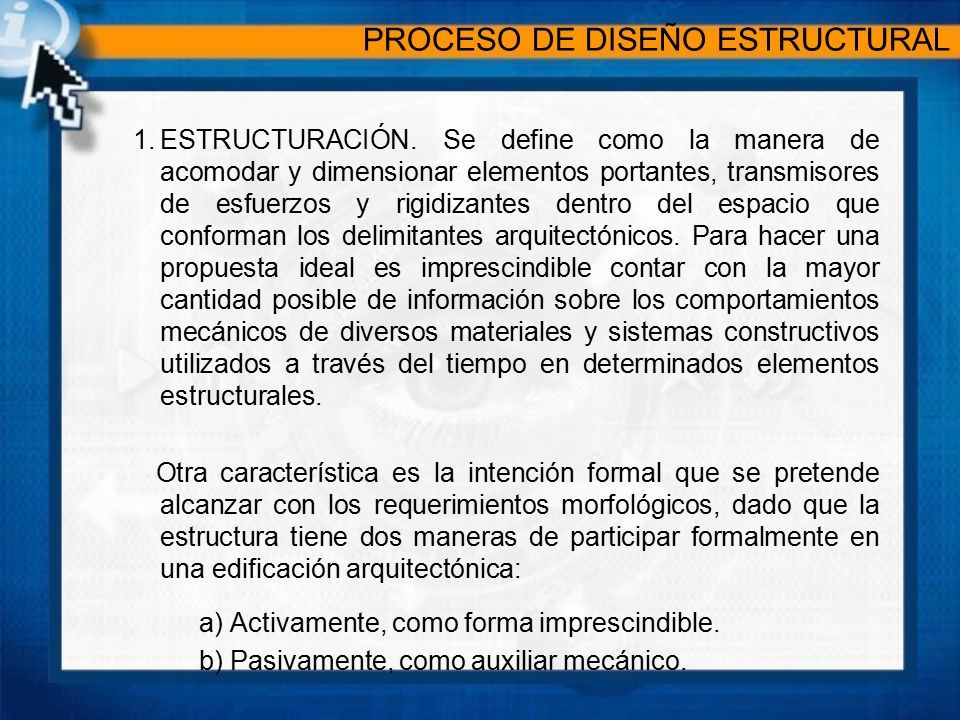

3 PROCESO DE DISEÑO ESTRUCTURAL 1.ESTRUCTURACIÓN. Se define como la manera de acomodar y dimensionar elementos portantes, transmisores de esfuerzos y rigidizantes dentro del espacio que conforman los delimitantes arquitectónicos. Para hacer una propuesta ideal es imprescindible contar con la mayor cantidad posible de información sobre los comportamientos mecánicos de diversos materiales y sistemas constructivos utilizados a través del tiempo en determinados elementos estructurales. Otra característica es la intención formal que se pretende alcanzar con los requerimientos morfológicos, dado que la estructura tiene dos maneras de participar formalmente en una edificación arquitectónica: a) Activamente, como forma imprescindible. b) Pasivamente, como auxiliar mecánico.

4 PROCESO DE DISEÑO ESTRUCTURAL

5 2.ANÁLISIS MECÁNICO. Se refiere a la transmisión y obtención de todas las cargas o solicitaciones que actúan sobre todos y cada uno de los elementos estructurales, con el fin de conocer los efectos cuantificables que los esfuerzos producen en ellos. Todo elemento estructural es receptor y transmisor de esfuerzos, prácticamente de manera simultanea pues, antes de transmitir un esfuerzo, debe ser capaz resistirlo. Existen dos métodos de análisis y diseño: a) Método de análisis y diseño elástico: Considera un colchón de seguridad que esta en función de las características de cada material y, sobre todo, del control de calidad que existe en su elaboración. Los esfuerzos admisibles son inferiores al límite elástico. b) Método de análisis y diseño plástico o a límite: El requisito de seguridad no se aplica en las características del material, sino que se logra con incremento proporcional en las cargas. PROCESO DE DISEÑO ESTRUCTURAL

6

7 3.DISEÑO O REVISIÓN: El objetivo de la revisión es asegurar que el material propuesto en un elemento determinado de un sistema estructural, resista óptimamente a las solicitaciones y a todos los efectos cuantificables que producen. Se debe cumplir que el esfuerzo admisible en el material debe ser mayor o igual al esfuerzo solicitado. En el caso que no pase la revisión, debe replantearse la estructuración, ya sea por cambio de materiales y/o sistemas constructivos o bien por la modificación de la disposición de los elementos portantes, aumentando su número. Todo replanteamiento de estructuración debe considerar los requerimientos estructurales, constructivos y morfológicos. PROCESO DE DISEÑO ESTRUCTURAL

8 REQUERIMIENTOS ESTRUCTURALES ESTRUCTURACIÓN ANÁLISIS MECÁNICO REPLANTEAMIENTO DE ESTRUCTURACIÓN f adm > f sol ? ¿Con aditamentos o hipótesis especiales? ¿Con cambio de la resistencia en el material? ¿Con aumento de la sección? DISEÑO CONCLUIDO DISEÑO O REVISIÓN si no PROCESO DE DISEÑO ESTRUCTURAL
