1 Estructura y composición de la Tierra

2 ESTRUCTURA INTERNA DE LA TIERRA El método sísmico se basa en los cambios en la velocidad de propagación de las ondas sísmicas. Conocer el interior de la Tierra, su estructura y su composición, no es una tarea fácil. Los métodos DIRECTOS (sondeos, perforaciones, …) sólo permiten conocer una mínima parte de nuestro planeta: Unos 15 Km de los 6371 Km que hay hasta el centro de la Tierra. método sísmico Los métodos que mejores resultados han dado son los indirectos, y entre ellos destaca el método sísmico.

3 Métodos directos Acceder al interior terrestre  Las minas son excavaciones que se realizan para extraer minerales (3,8 km).  Los sondeos son perforaciones taladradas en el subsuelo (12 km). Minas y sondeos Minería subterránea Sondeos de investigación

4 Métodos directos Estudiar materiales que vienen del interior terrestre hasta la superficie Volcanes Océano Atlántico Suráfrica Kimberlitas Grafito Diamante MANTO  El magma, al ascender, arrastra fragmentos de rocas del interior. Lavas que expulsan los volcanes Rocas profundas expuestas por erosión

5 Es como si corriéramos por diversos medios… Si lo hacemos por ARENA llevaremos una velocidad distinta a la que tendríamos si lo hiciéramos por una ACERA o por AGUA… Las ondas varían su velocidad al atravesar medios de distinta composición química o cuando tienen un estado de agregación diferente: sólido, fluido, líquido. La representación gráfica de la velocidad de propagación es lo que llamamos sismograma. Velocidad (m/s) Método sísmico

6 Si la velocidad con la que se propagan no cambiara  el medio que atraviesan las ondas es homogéneo = No hay capas diferentes. … Y si observáramos la siguiente gráfica?? Velocidad (m/s) Profundidad (Km) Al cambiar el medio por el que se propagan, las ondas sísmicas cambian su trayectoria y su velocidad  nos indican, por tanto, zonas de distintos materiales. A los cambios de velocidad se les denomina discontinuidades. Velocidad (m/s) Profundidad (Km)

7 Método sísmico: Sismos TERREMOTO PRODUCIDO POR UNA FALLA Un terremoto es una liberación repentina, violenta y destructiva de energía. También se puede definir como un movimiento brusco del terreno. Casi todos los terremotos se producen por el deslizamiento de un bloque sólido respecto a otro, siguiendo un plano de fractura. El hipocentro es un punto imaginario situado en el interior y en el plano de fractura desde donde se supone que se inició el terremoto. Sobre la vertical de este punto y en la superficie se sitúa, el epicentro. La vibración del hipocentro se propaga en forma de ondas sísmicas que van en todas direcciones.

8 Ondas P Son las más veloces, longitudinales y comprimen y dilatan las rocas Ondas P dirección de vibración de las partículas dirección de propagación de la onda Ondas S Tiene menor velocidad, son transversales, producen vibración perpendicular y no se desplazan en fluidos Ondas S dirección de propagación de la onda Ondas superficiales Se generan al llegar a la superficie las ondas P y S

9 El sismógrafo Los sismógrafos son aparatos usados por los sismólogos para medir la duración y magnitud de un terremoto. Básicamente consiste en un punzón que realiza una marca sobre una bobina de papel, registrando hasta las más leves vibraciones del terreno, indetectables para las personas. Hoy día, no obstante, se utilizan sismógrafos electrónicos. Sismógrafo y gráfica obtenida tras un seísmo.

10 Estudio de la dirección de las ondas sísmicas Al atravesar el interior del planeta las ondas P y S sufren cambios de dirección. Las zonas de sombra son lugares en los que no se reciben las ondas de un sismo.

11 1000 2000 3000400050006000 2 4 6 8 10 12 14 V (Km/s) Km mantonúcleo externointernoinferiorsuperior corteza Gütemberg Wiechert-Lehmann Repetti Canal de baja velocidad ondas P ondas S ¿Cómo es el sismograma de la Tierra?Mohorovicic

12 Principales discontinuidades y su interpretación Corteza Manto Núcleo 30 km 2900km Discontinuidad de Mohorovicic Discontinuidad de Gutenberg DISCONTINUIDAD DE MOHOROVICIC DISCONTINUIDAD DE GUTENBERG Su profundidad en los continentes oscila entre 25 y 70 km y en los océanos entre 5 y 10 km. Separa el manto del núcleo. Se encuentra a 2900 km de profundidad. En ella la velocidad de las ondas P cae bruscamente y las ondas S dejan de propagarse. Esta discontinuidad separa el núcleo externo fundido del interno sólido. DISCONTINUIDAD DE LEHMANN 5150km Discontinuidad de Lehmann

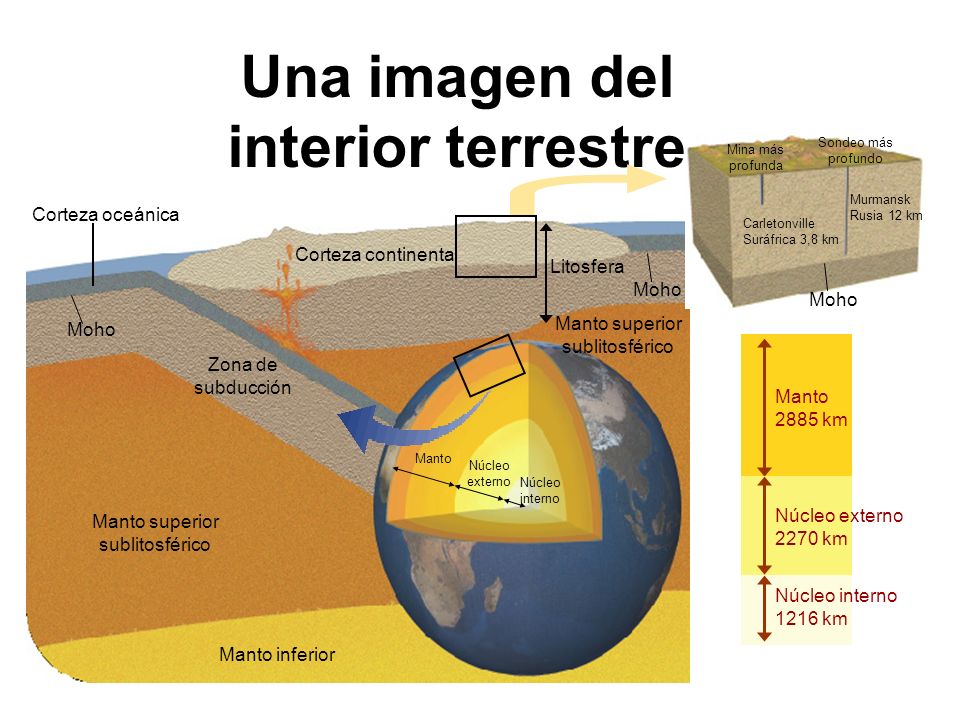

13 Una imagen del interior terrestre Litosfera Moho Zona de subducción Manto superior sublitosférico Manto inferior Manto superior sublitosférico Corteza continental Corteza oceánica Moho Manto Núcleo externo Núcleo interno Carletonville Suráfrica 3,8 km Murmansk Rusia 12 km Mina más profunda Sondeo más profundo Moho Manto 2885 km Núcleo externo 2270 km Núcleo interno 1216 km

14 Estructura de la Tierra

15 Unidades geoquímicas Entre 25 y 70 km. Muy heterogénea. Rocas poco densas (2,7 g/cm 3 ). Edad de las rocas entre 0 y 4000 M. a. Entre 5 y 10 km. Más delgada. Rocas de densidad media (3 g/cm 3 ). Edad de las rocas entre 0 y 180 M. a. Desde la base de la corteza hasta 2900 km. Representa el 83% del volumen total de la Tierra. Densidad del manto superior 3,3 g/cm 3. Densidad del manto inferior 5,5 g/cm 3. Desde los 2900 km al centro del planeta. Representa el 16% del volumen total del planeta. Densidad alta (10 a 13 g/cm 3 ). Compuesto principalmente por hierro y níquel. Si el criterio utilizado para distinguir las capas concéntricas que forman el planeta, es la composición química entonces hablamos de unidades geoquímicas: corteza, manto y núcleo. MANTO NÚCLEO CORTEZA CONTINENTAL CORTEZA OCEÁNICA CORTEZA UNIDADES GEOQUÍMICAS

16 Es la capa más externa. Es muy delgada en comparación con el manto y el núcleo. Está formado por rocas sólidas y rígidas. Se divide en: La corteza Corteza continental: se localiza en los continentes y las plataformas continentales. Corteza oceánica: se localiza en los fondos oceánicos. Es más delgada y densa que la continental.

17 UNIDAD 6 Es la capa intermedia, y la más gruesa. Está formada por rocas más densas que las de la corteza y sólidas en su mayoría. Las rocas de la parte superior son rígidas, pero en la mayor parte del manto son relativamente blandas (plásticas), y en algunas zonas se encuentran fundidas. El manto Manto Manto rígido Manto plástico

18 UNIDAD 6 Es la capa más interna de la Tierra, así como la más densa. Está formada por metales. Se distinguen dos partes: Núcleo externo: es una capa líquida de metal fundido. Núcleo interno: se encuentra en estado sólido. El núcleo Núcleo Núcleo externo Núcleo interno

19 LITOSFERA NÚCLEO EXTERNO MANTO INFERIOR mesosfera NÚCLEO INTERNO La más externa. Rígida. La litosfera oceánica de 50 a 100 km de espesor. La litosfera continental de 100 a 200 km. MANTO SUPERIOR SUBLITOSFÉRICO astenosfera Capa plástica. Hasta los 670 km de profundidad. Materiales en estado sólido. Existen corrientes de convección con movimientos de 1 a 12 cm por año. Incluye el resto del manto bajo la astenosfera. Sus rocas están sometidas a corrientes de convección. En su base se encuentra la capa D’’ integrada por los “posos del manto”. Llega a los 5150 km. Se encuentra en estado líquido. Tienen corrientes de convección y crea el campo magnético terrestre. Formado por hierro sólido cristalizado. Su tamaño aumenta algunas décimas de milímetro por año. UNIDADES DINÁMICAS ESTRUCTURA DINÁMICA Se distinguen 4 capas: LITOSFERA, ASTENOSFERA, MESOSFERA y ENDOSFERA En esta estructura se basa la Teoría de la Tectónica de placas

20

21 Límite de la corteza terrestre LA CORTEZA TERRESTRE Límite de la Litosfera

22 LA CORTEZA TERRESTRE Corteza oceánica Espesor 6 – 12 km Mayor densidad

23 LA CORTEZA TERRESTRE Corteza oceánica Espesor 6 – 12 km Mayor densidad Corteza continental Espesor 25 – 75 km Menor densidad

24 LA CORTEZA TERRESTRE Corteza oceánica Espesor 6 – 12 km Mayor densidad Corteza continental Espesor 25 – 75 km Menor densidad placa Borde o zona de contacto entre placas La LITOSFERA NO ES UNA CAPA UNIFORME si no que se encuentra fragmentada en placas
