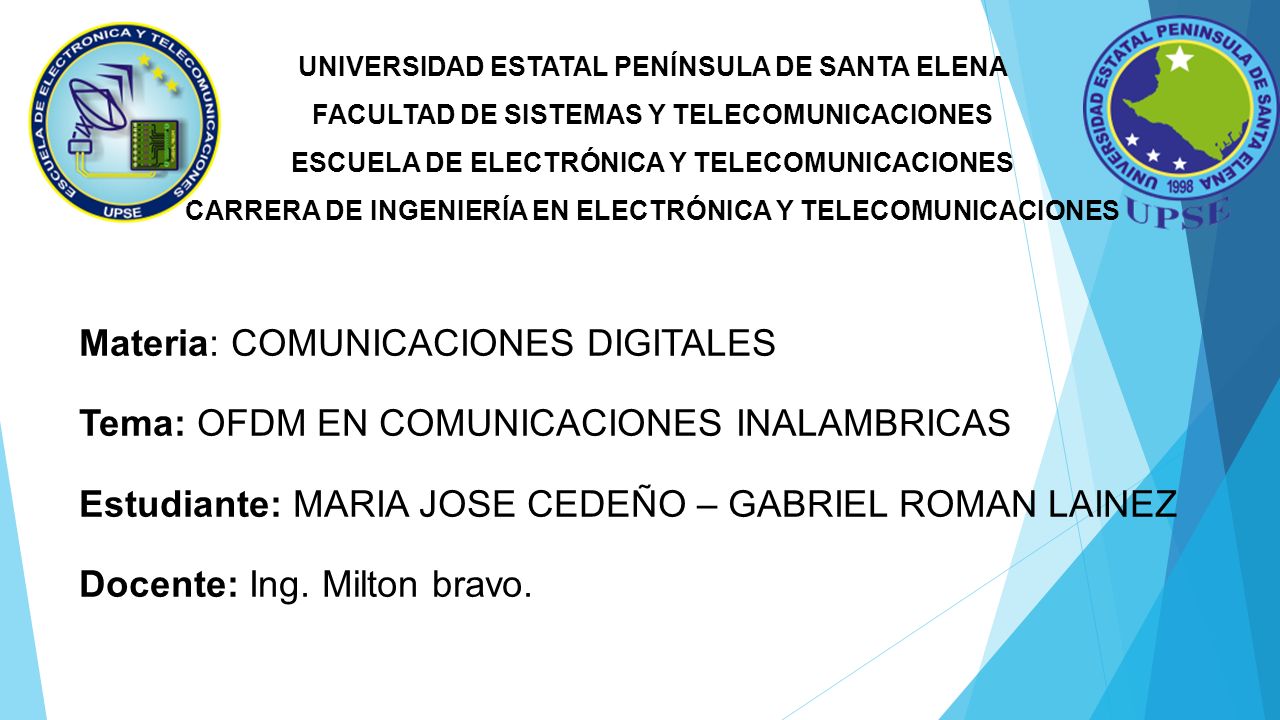

1 UNIVERSIDAD ESTATAL PENÍNSULA DE SANTA ELENA FACULTAD DE SISTEMAS Y TELECOMUNICACIONES ESCUELA DE ELECTRÓNICA Y TELECOMUNICACIONES CARRERA DE INGENIERÍA EN ELECTRÓNICA Y TELECOMUNICACIONES Materia: COMUNICACIONES DIGITALES Tema: OFDM EN COMUNICACIONES INALAMBRICAS Estudiante: MARIA JOSE CEDEÑO – GABRIEL ROMAN LAINEZ Docente: Ing. Milton bravo.

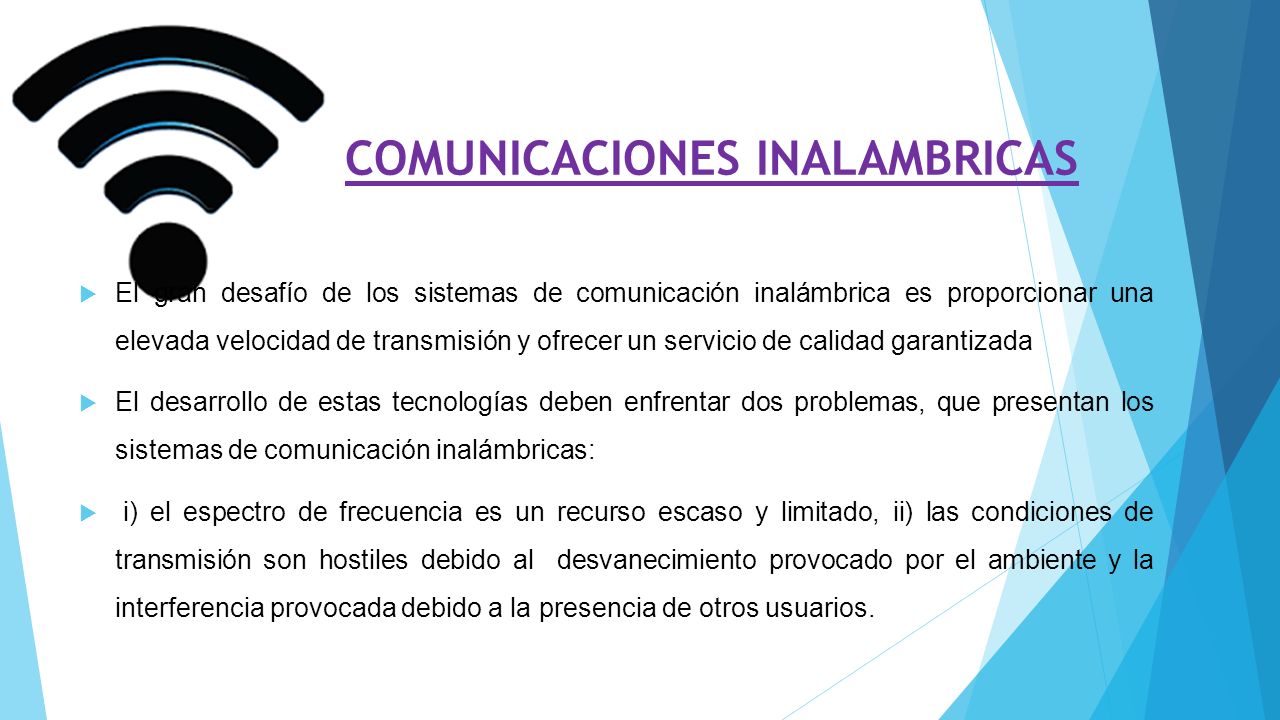

2 COMUNICACIONES INALAMBRICAS  El gran desafío de los sistemas de comunicación inalámbrica es proporcionar una elevada velocidad de transmisión y ofrecer un servicio de calidad garantizada  El desarrollo de estas tecnologías deben enfrentar dos problemas, que presentan los sistemas de comunicación inalámbricas:  i) el espectro de frecuencia es un recurso escaso y limitado, ii) las condiciones de transmisión son hostiles debido al desvanecimiento provocado por el ambiente y la interferencia provocada debido a la presencia de otros usuarios.

3 OFDM  La modulación por división ortogonal de frecuencia, en inglés Orthogonal Frequency Division Multiplexing (OFDM), también llamada modulación por multitono discreto, en inglés Discrete Multitone Modulation (DMT), es una modulación que consiste en enviar la información modulando en QAM o en PSK un conjunto de portadoras de diferente frecuencia. Es un mecanismo de modulación ideado para combatir la interferencia entre símbolos consecuencia de la propagación multitrayecto característica de los medios de transmisión inalámbricos.

4 SISTEMAS QUE UTILIZAN TECNOLOGÍA OFDM  LA TELEVISIÓN DIGITAL TERRESTRE  LA RADIO DIGITAL  LA TECNOLOGÍA ADSL  WIMAX  TECNOLOGIA MOVIL DE ULTIMA GENERACION

5 El problema: La interferencia entre símbolos  La señal transmitida por la antena de un dispositivo transmisor, formada por una secuencia de símbolos, tiene varios caminos posibles para llegar hasta la antena del dispositivo receptor debido a la presencia de obstáculos, paredes, árboles o el mismo suelo, en los que rebota la señal.

6 ¿Cómo consigue la modulación OFDM combatir la interferencia entre símbolos?  la modulación OFDM se caracteriza por símbolos muy largos que se separan entre sí un determinado intervalo de tiempo para evitar que se entremezclen unos con otros debido a la ISI.  durante ese tiempo se transmite una réplica de la parte final del símbolo al que precede, con objeto de conservar la periodicidad cíclica del símbolo y que las matemáticas detrás de este mecanismo de modulación funcionen. Lo importante es que ese intervalo de tiempo está diseñado para evitar la interferencia entre símbolos.

7 COMO FUNCIONA OFDM  Al contrario que las modulaciones tradicionales de portadora única, la modulación OFDM está formada por múltiples subportadoras, por lo que cada símbolo transporta una gran cantidad de información (bits), mientras que en sistemas de portadora única los símbolos son de corta duración y transportan pocos bits.  Si la señal formada por símbolos OFDM, cada uno con su prefijo cíclico y parte útil, se transmite en un medio con múltiples trayectos entre el transmisor y el receptor, la señal recibida estará formada por varias réplicas de la señal original recibidas en diferentes instantes de tiempo (eco).

8  Ventajas de OFDM  La técnica de modulación OFDM, comparada con las técnicas de portadora única, tiene las siguientes ventajas: alta eficiencia espectral, simplicidad en la implementación de la FFT, baja complejidad en la implementación del receptor, utilizado en transmisión a velocidades elevadas en entornos con desvanecimiento multitrayecto, elevada flexibilidad en la adaptación de enlaces y una reducida complejidad en la implementación de estructuras de acceso múltiple (OFDMA - Orthogonal Frequency Division Multiple Access).  Desventajas de OFDM  La técnica de modulación OFDM, comparada con las técnicas de portadora única, tiene las siguientes desventajas: alto PAPR (Peak-to-Average Power Ratio), alta sensibilidad a errores producidos por pérdida de sincronización ya sea en frecuencia o tiempo.
