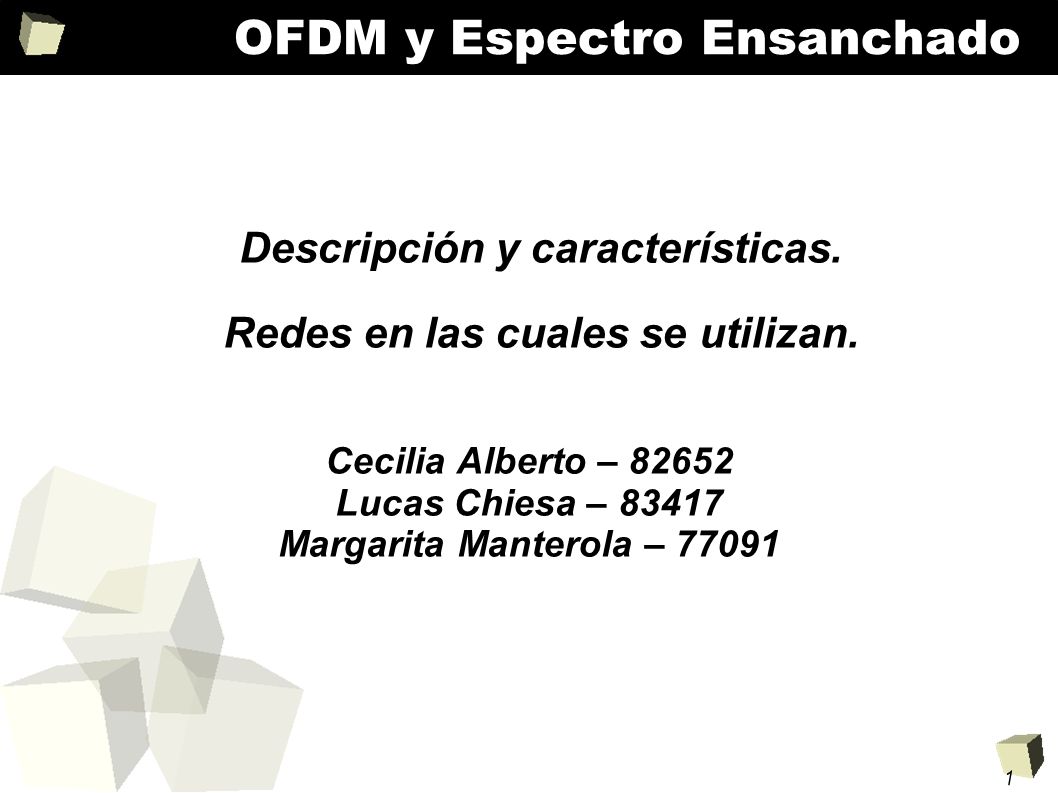

1 1 OFDM y Espectro Ensanchado Descripción y características. Redes en las cuales se utilizan. Cecilia Alberto – 82652 Lucas Chiesa – 83417 Margarita Manterola – 77091

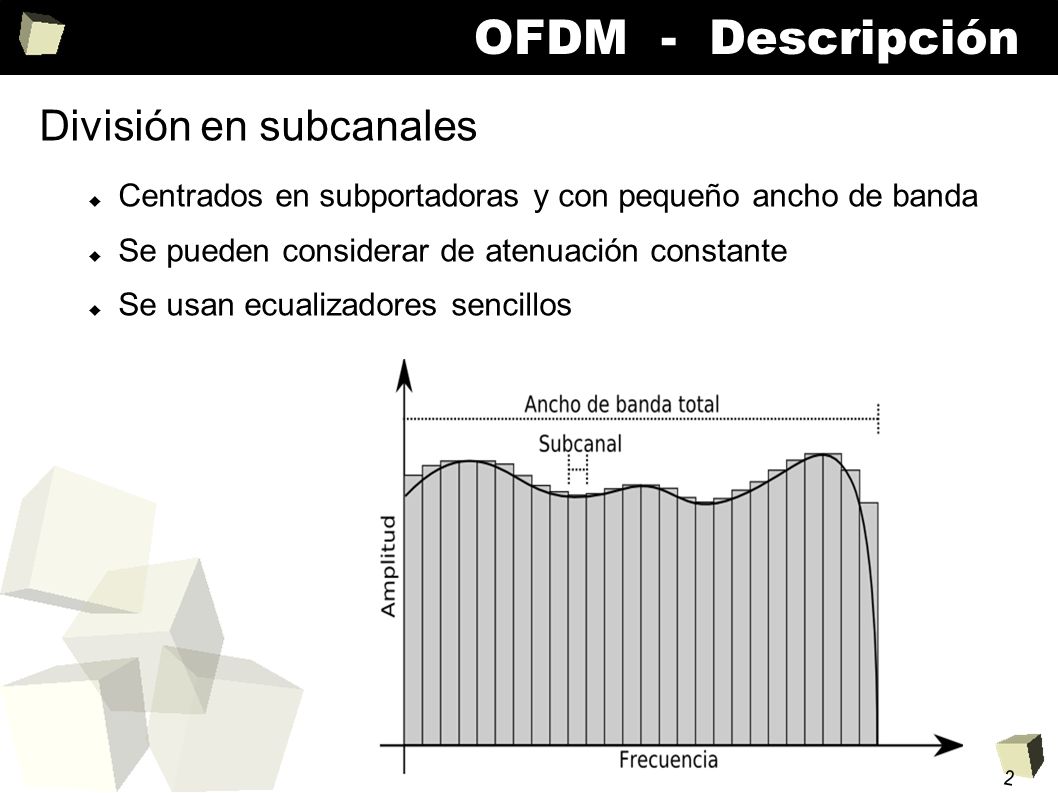

2 2 OFDM - Descripción División en subcanales  Centrados en subportadoras y con pequeño ancho de banda  Se pueden considerar de atenuación constante  Se usan ecualizadores sencillos

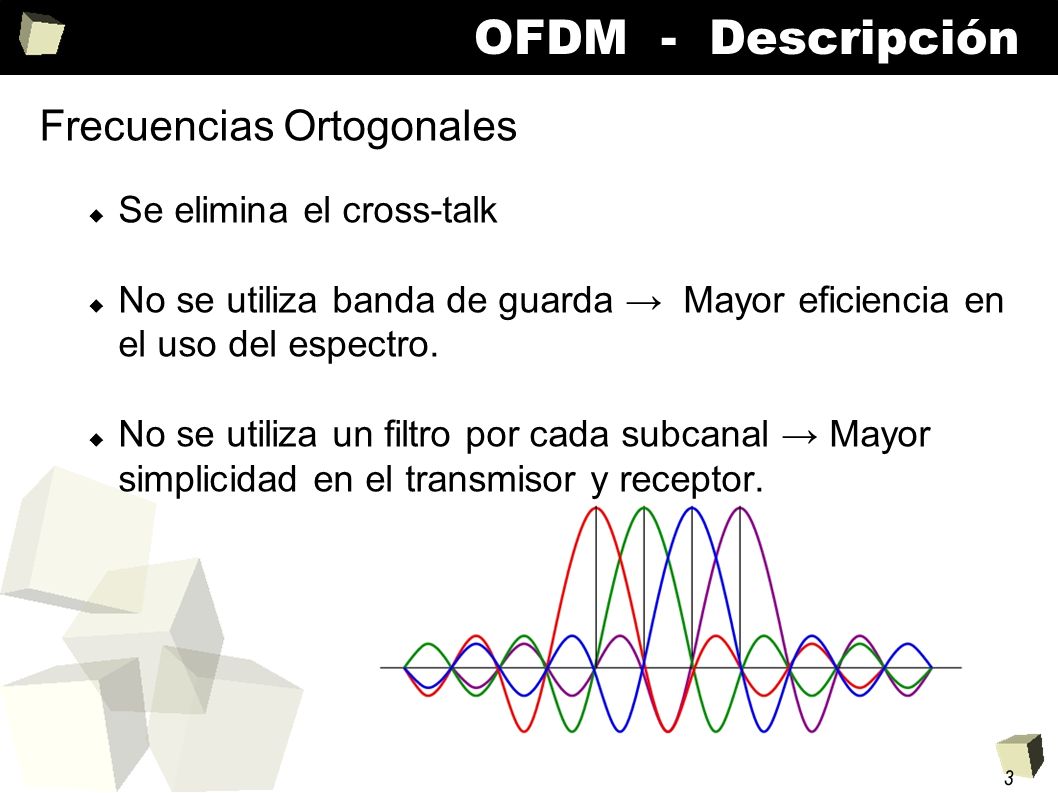

3 3 OFDM - Descripción Frecuencias Ortogonales  Se elimina el cross-talk  No se utiliza banda de guarda → Mayor eficiencia en el uso del espectro.  No se utiliza un filtro por cada subcanal → Mayor simplicidad en el transmisor y receptor.

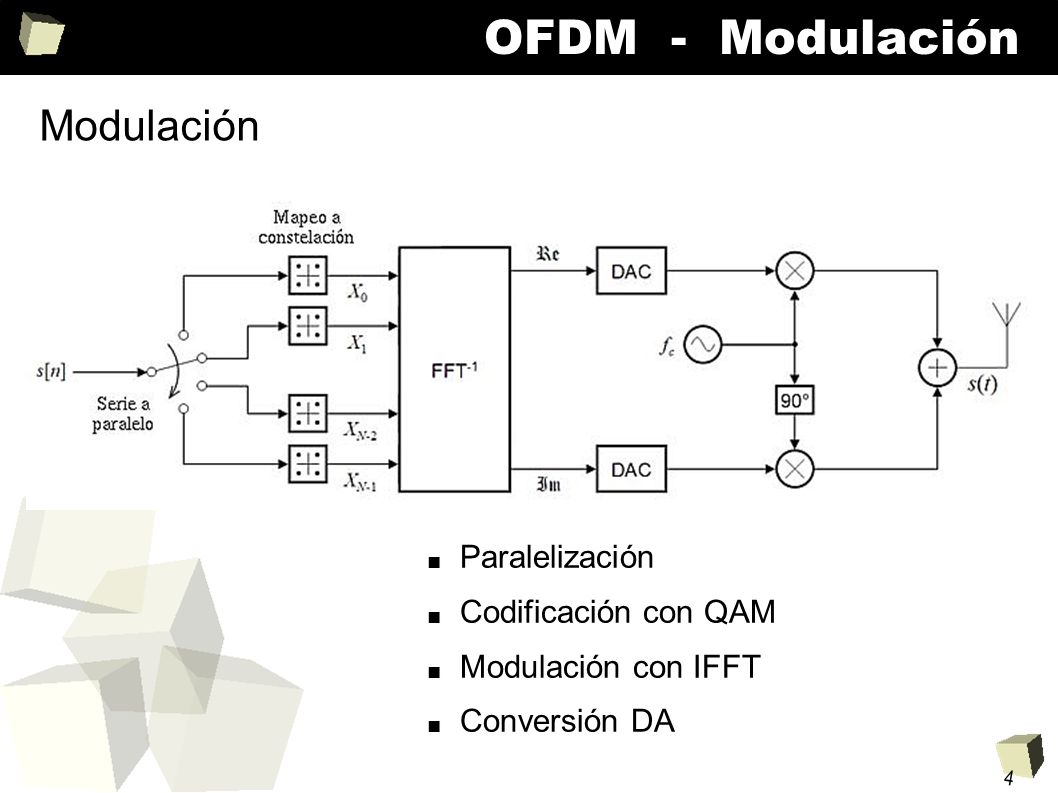

4 4 OFDM - Modulación Modulación ■ Paralelización ■ Codificación con QAM ■ Modulación con IFFT ■ Conversión DA

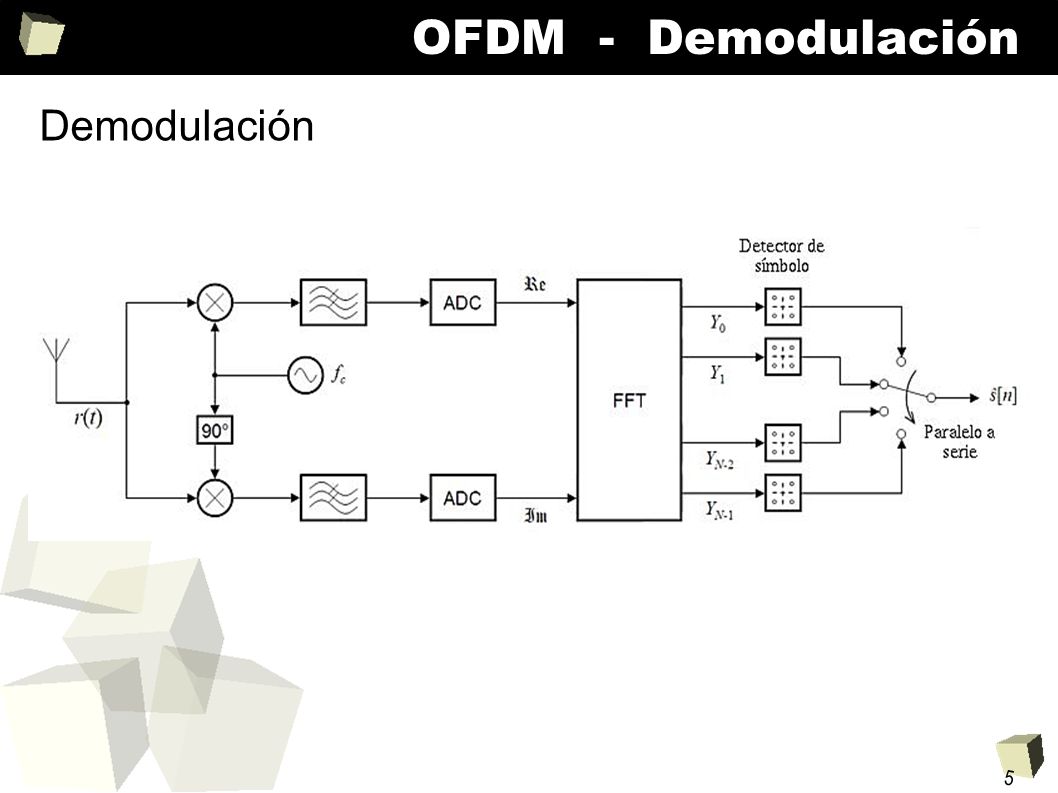

5 5 OFDM - Demodulación Demodulación

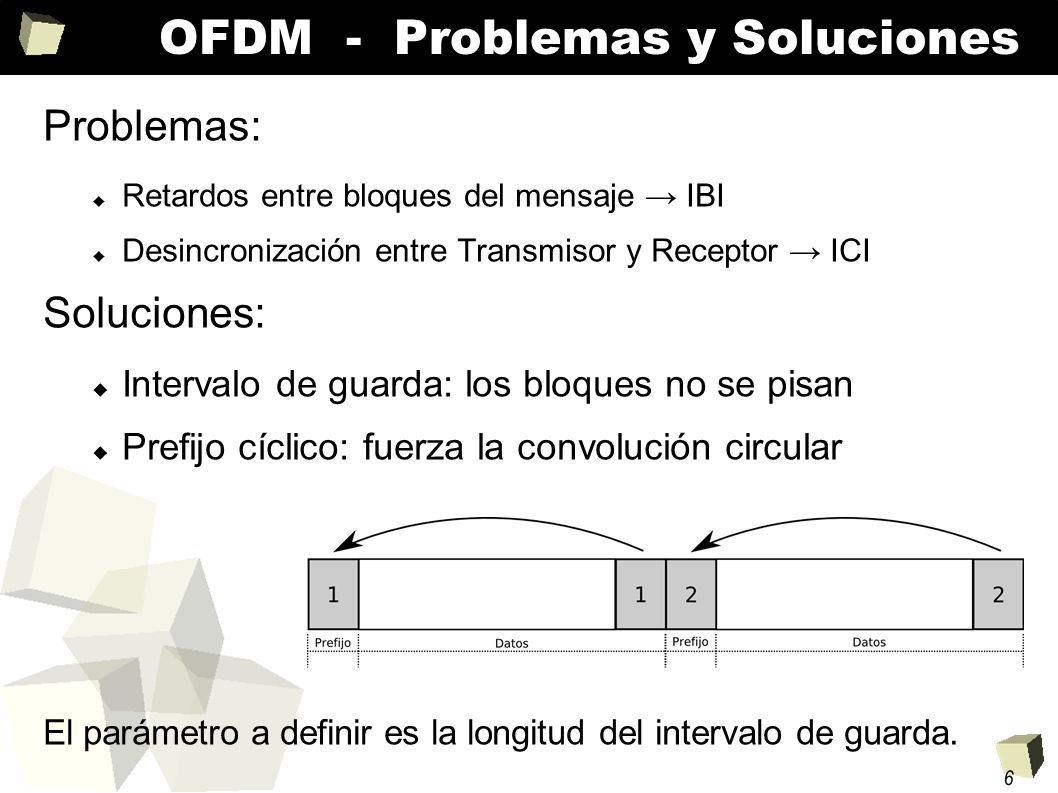

6 6 OFDM - Problemas y Soluciones Problemas:  Retardos entre bloques del mensaje → IBI  Desincronización entre Transmisor y Receptor → ICI Soluciones:  Intervalo de guarda: los bloques no se pisan  Prefijo cíclico: fuerza la convolución circular El parámetro a definir es la longitud del intervalo de guarda.

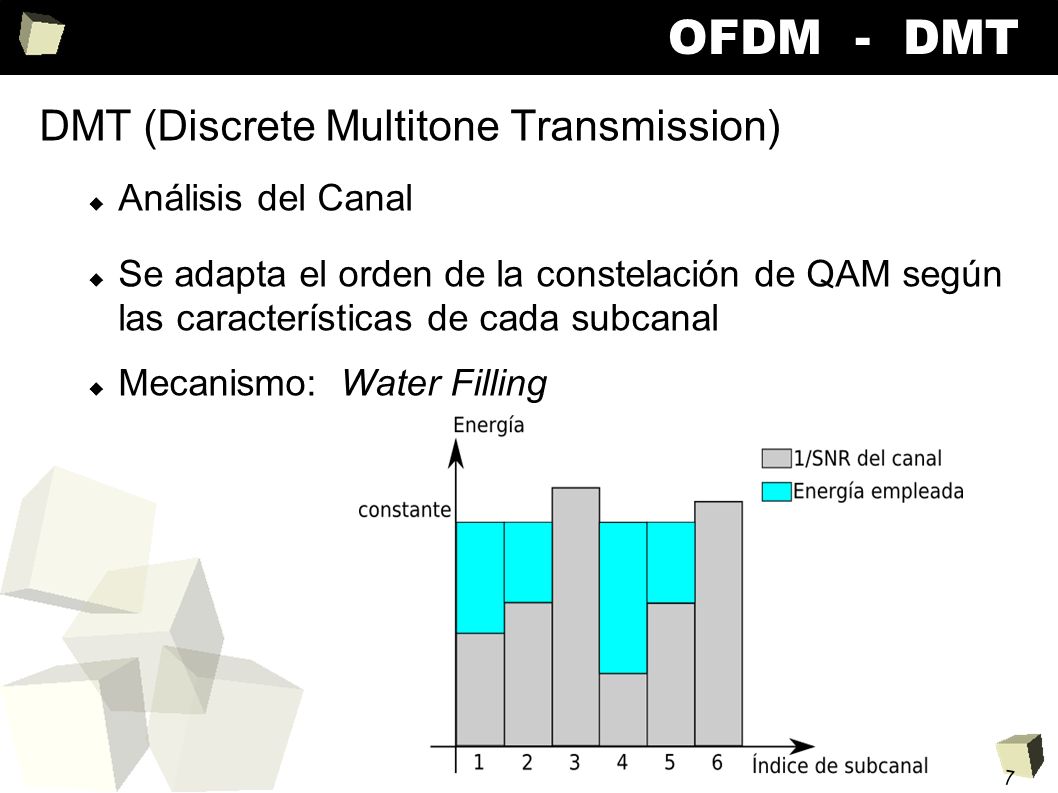

7 7 OFDM - DMT DMT (Discrete Multitone Transmission)  Análisis del Canal  Se adapta el orden de la constelación de QAM según las características de cada subcanal  Mecanismo: Water Filling

8 8 OFDMA ■ Se le asignan distintos subcanales de OFDM a distintos usuarios. ■ Soporta calidad de servicio de distintos clientes. ■ Puede mover a los clientes que están en canales desvanecidos.

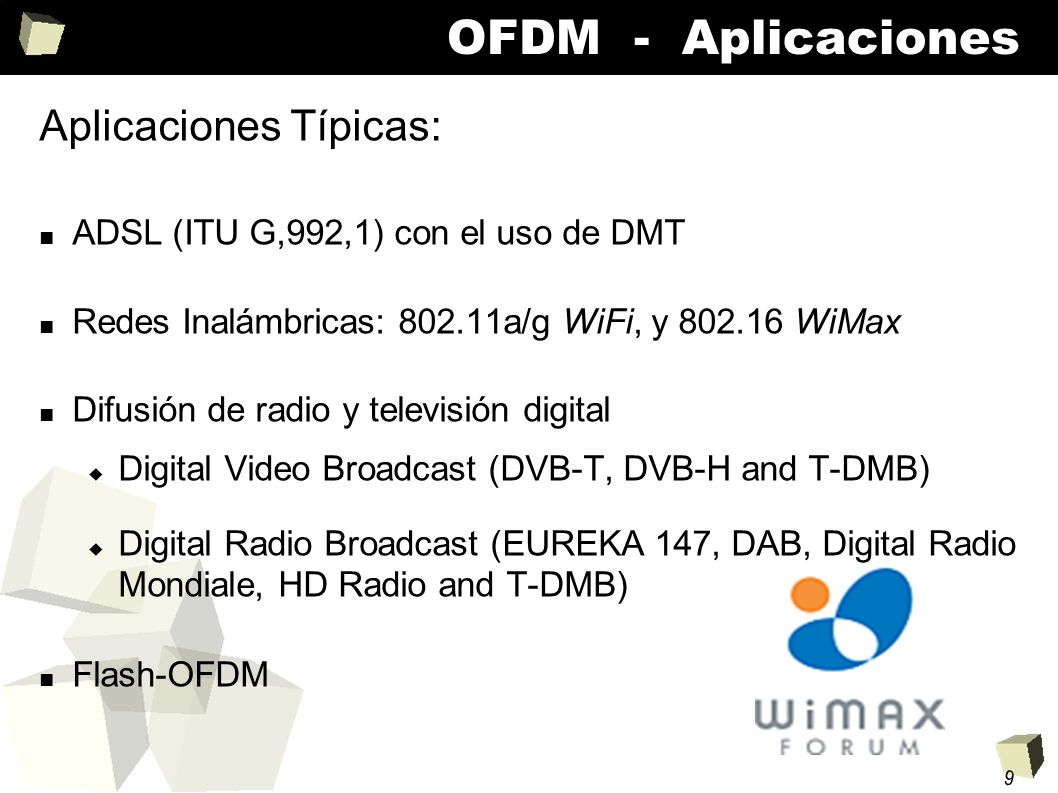

9 9 OFDM - Aplicaciones Aplicaciones Típicas: ■ ADSL (ITU G,992,1) con el uso de DMT ■ Redes Inalámbricas: 802.11a/g WiFi, y 802.16 WiMax ■ Difusión de radio y televisión digital  Digital Video Broadcast (DVB-T, DVB-H and T-DMB)  Digital Radio Broadcast (EUREKA 147, DAB, Digital Radio Mondiale, HD Radio and T-DMB) ■ Flash-OFDM

10 10 OFDM – Servicios comerciales ■ En Irlanda la empresa Digiweb Ltd. ofrece servicios de banda ancha móvil usando Flash- OFDM: ■ T-Mobile en Eslovaquia fue la primera empresa en ofrecer conexiones Flash-OFDM a nivel nacional.

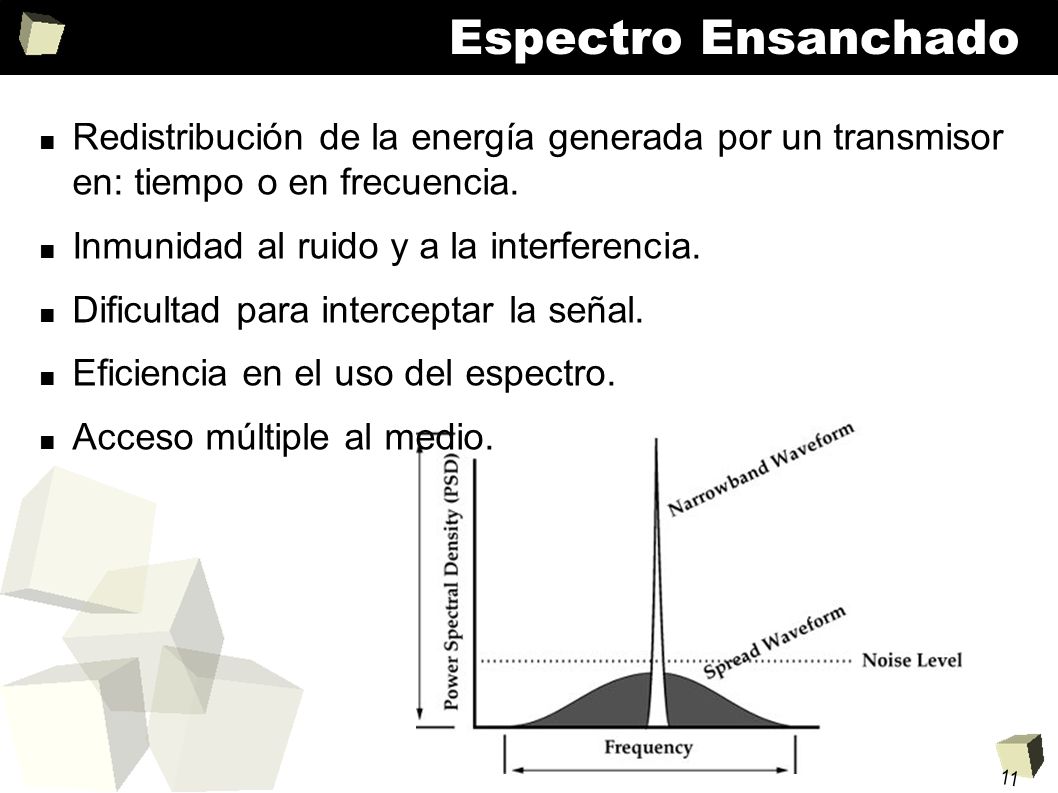

11 11 Espectro Ensanchado ■ Redistribución de la energía generada por un transmisor en: tiempo o en frecuencia. ■ Inmunidad al ruido y a la interferencia. ■ Dificultad para interceptar la señal. ■ Eficiencia en el uso del espectro. ■ Acceso múltiple al medio.

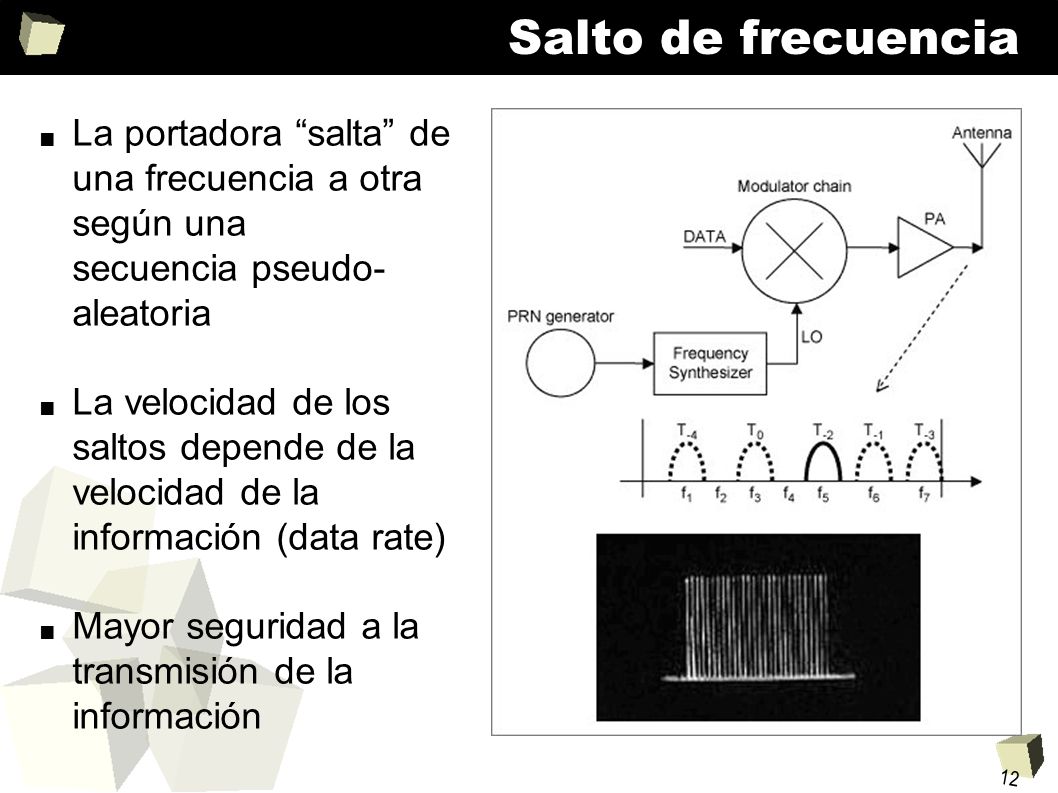

12 12 Salto de frecuencia ■ La portadora “salta” de una frecuencia a otra según una secuencia pseudo- aleatoria ■ La velocidad de los saltos depende de la velocidad de la información (data rate) ■ Mayor seguridad a la transmisión de la información

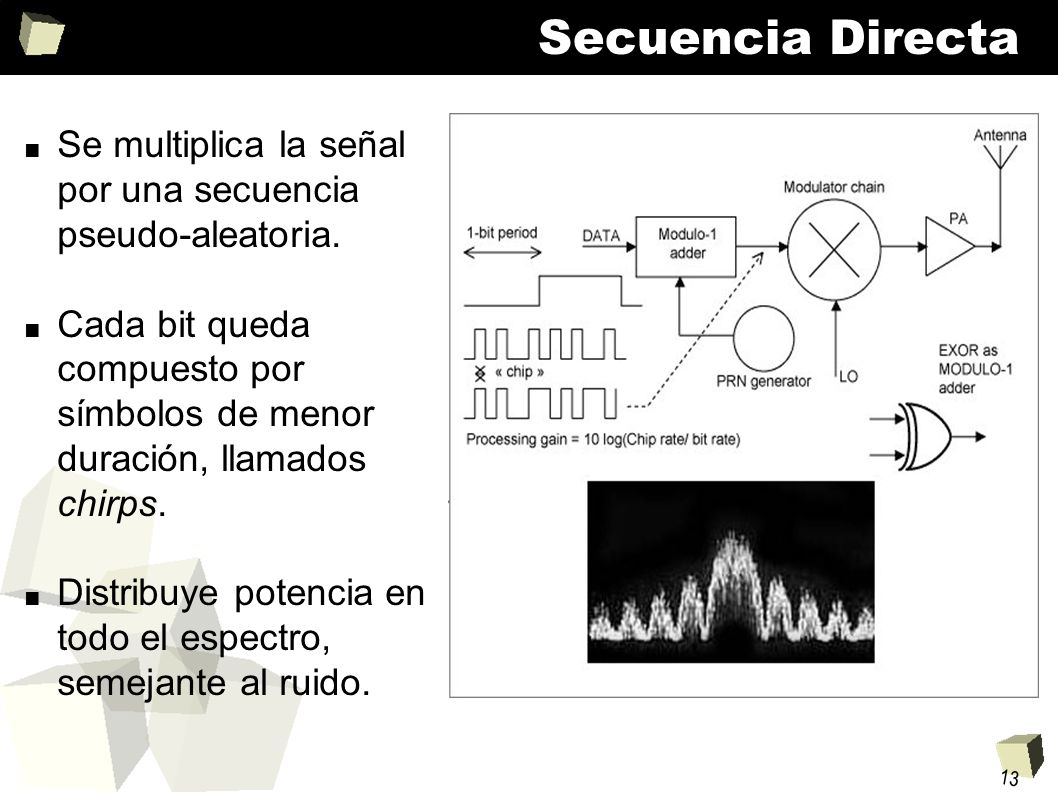

13 13 Secuencia Directa ■ Se multiplica la señal por una secuencia pseudo-aleatoria. ■ Cada bit queda compuesto por símbolos de menor duración, llamados chirps. ■ Distribuye potencia en todo el espectro, semejante al ruido.

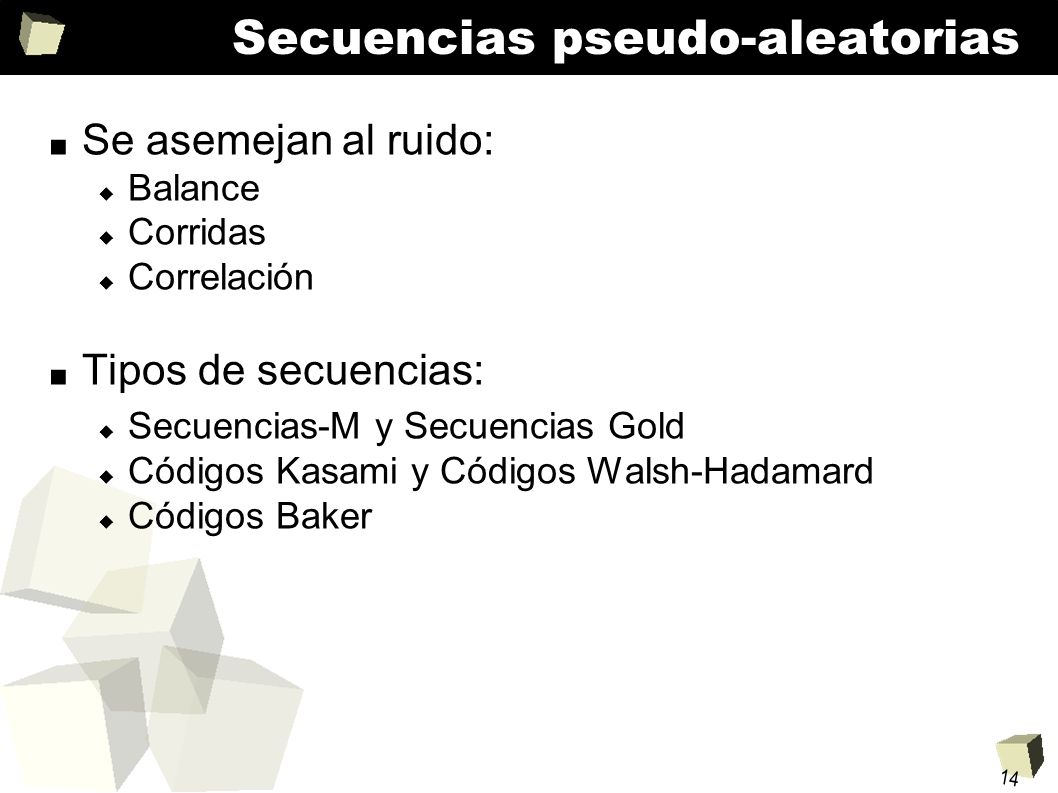

14 14 Secuencias pseudo-aleatorias ■ Se asemejan al ruido:  Balance  Corridas  Correlación ■ Tipos de secuencias:  Secuencias-M y Secuencias Gold  Códigos Kasami y Códigos Walsh-Hadamard  Códigos Baker

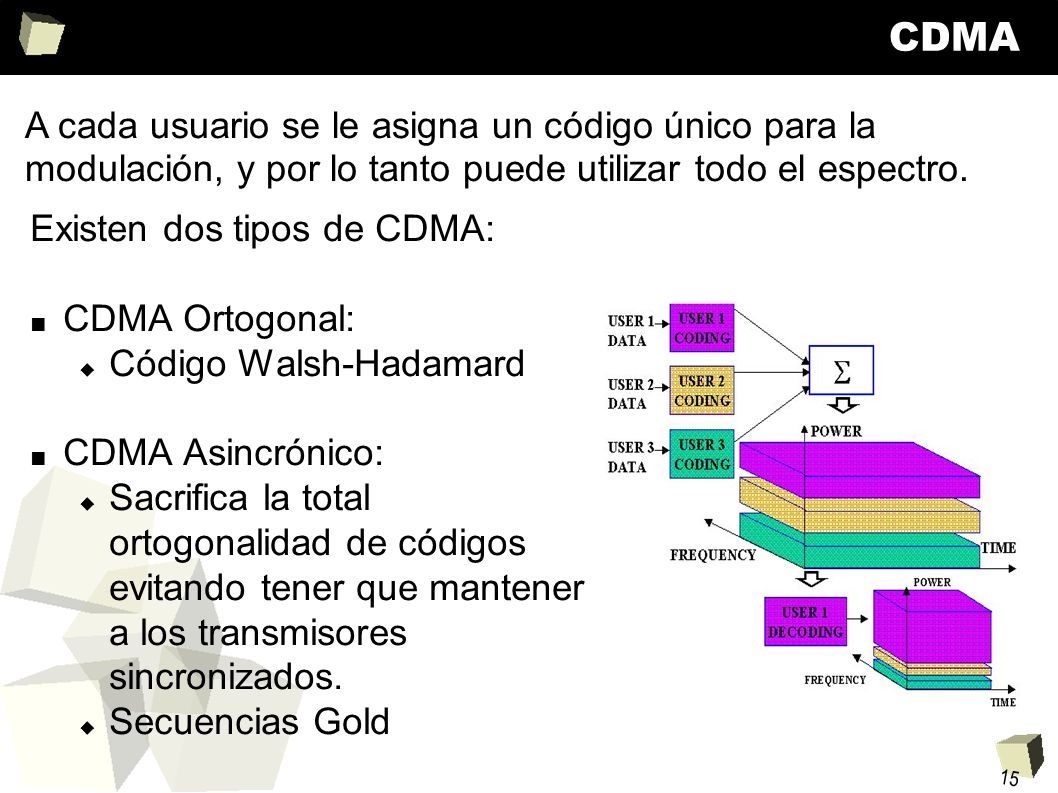

15 15 CDMA Existen dos tipos de CDMA: ■ CDMA Ortogonal:  Código Walsh-Hadamard ■ CDMA Asincrónico:  Sacrifica la total ortogonalidad de códigos evitando tener que mantener a los transmisores sincronizados.  Secuencias Gold A cada usuario se le asigna un código único para la modulación, y por lo tanto puede utilizar todo el espectro.

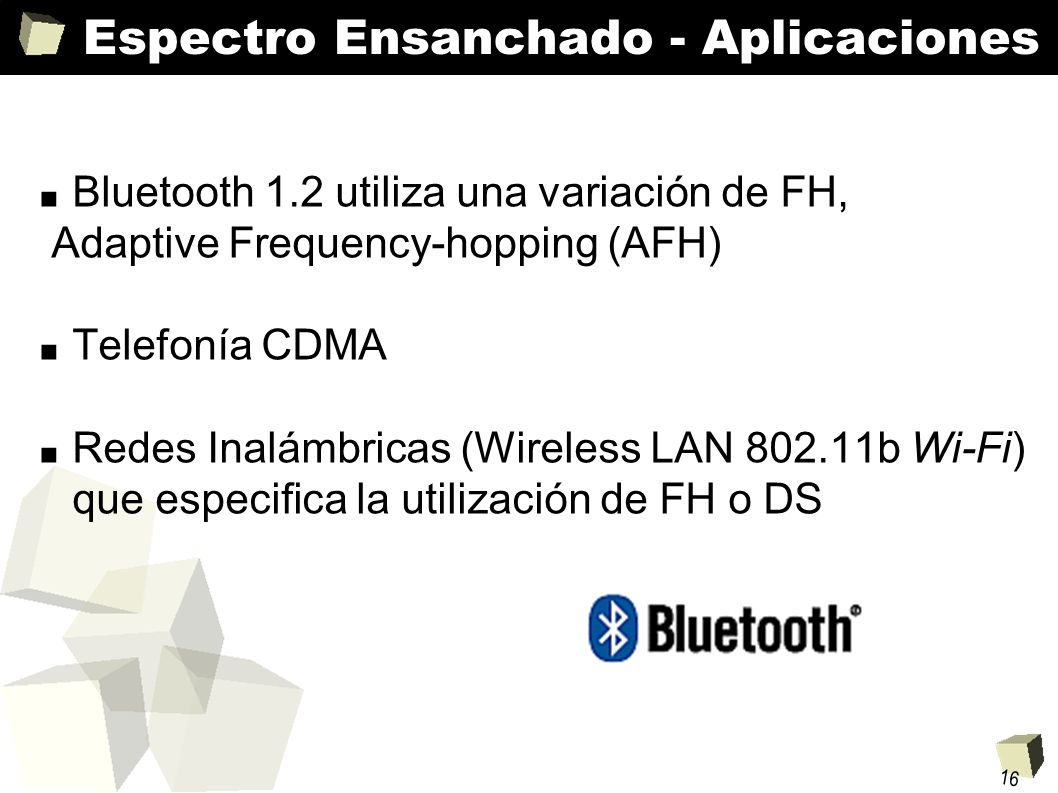

16 16 Espectro Ensanchado - Aplicaciones ■ Bluetooth 1.2 utiliza una variación de FH, Adaptive Frequency-hopping (AFH) ■ Telefonía CDMA ■ Redes Inalámbricas (Wireless LAN 802.11b Wi-Fi) que especifica la utilización de FH o DS

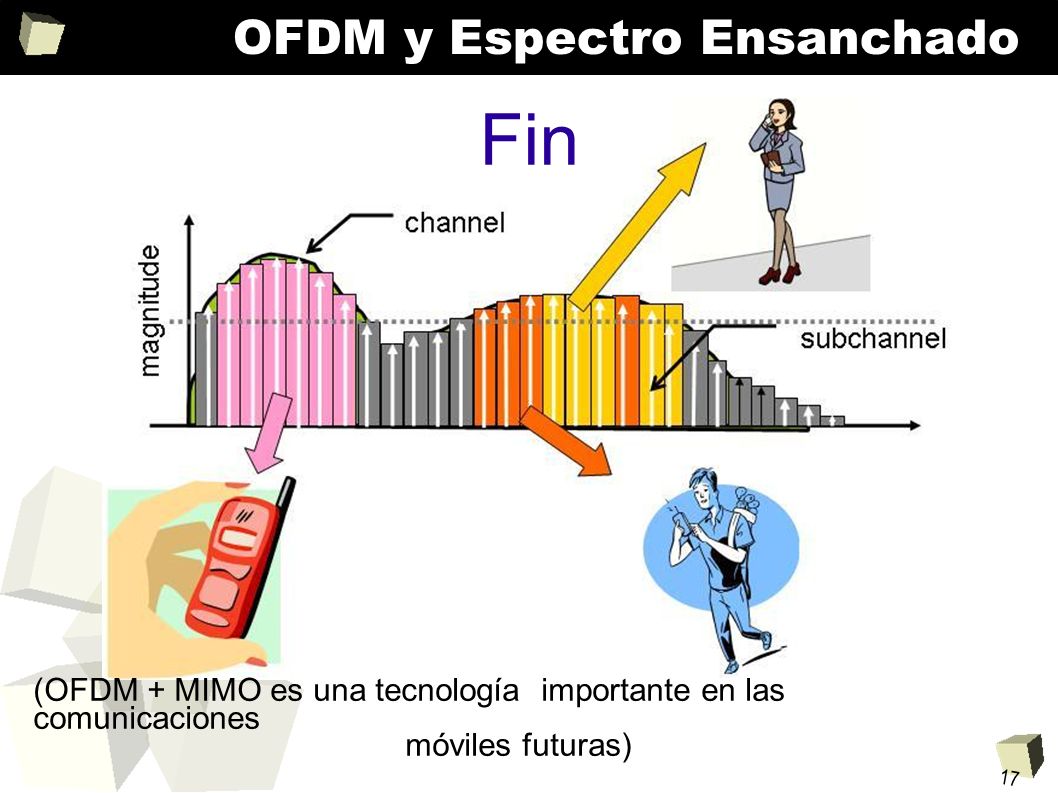

17 17 OFDM y Espectro Ensanchado Fin (OFDM + MIMO es una tecnología importante en las comunicaciones móviles futuras)
