1 TALLER SUB-REGIONAL OPERACIONES DE LA CADENA DE FRÍO, SUMINISTRO Y GESTIÓN DE VACUNAS Bogotá, Colombia - Marzo 7 – 11, 2016 Cálculo de la capacidad de almacenamiento Víctor Gómez, Consultor OPS-OMS Bogotá, Colombia – Marzo 7 - 11 del 2016

2 TALLER SUB-REGIONAL OPERACIONES DE LA CADENA DE FRÍO, SUMINISTRO Y GESTIÓN DE VACUNAS Bogotá, Colombia - Marzo 7 – 11, 2016 Capacidad frigorífica requerida para almacenamiento de vacunas

3 TALLER SUB-REGIONAL OPERACIONES DE LA CADENA DE FRÍO, SUMINISTRO Y GESTIÓN DE VACUNAS Bogotá, Colombia - Marzo 7 – 11, 2016 Capacidad de almacenamiento de vacunas Es importante conocer: La capacidad de almacenamiento disponible en los equipos frigoríficos Espacio requerido para almacenar las vacunas El espacio útil en un equipo frigorífico es el 50%

4 TALLER SUB-REGIONAL OPERACIONES DE LA CADENA DE FRÍO, SUMINISTRO Y GESTIÓN DE VACUNAS Bogotá, Colombia - Marzo 7 – 11, 2016 Capacidad frigorífica Para estimar el volumen frigorífico requerido se debe tener en cuenta los siguientes criterios: Población a vacunar Dosis adicionales (tasa de pérdida) Calendario de vacunación Vacunación suplementaria (jornadas de vacunación, Días Nacionales de vacunación) Tipo y clase de vacuna a ser almacenada Tiempo de almacenamiento de las vacunas

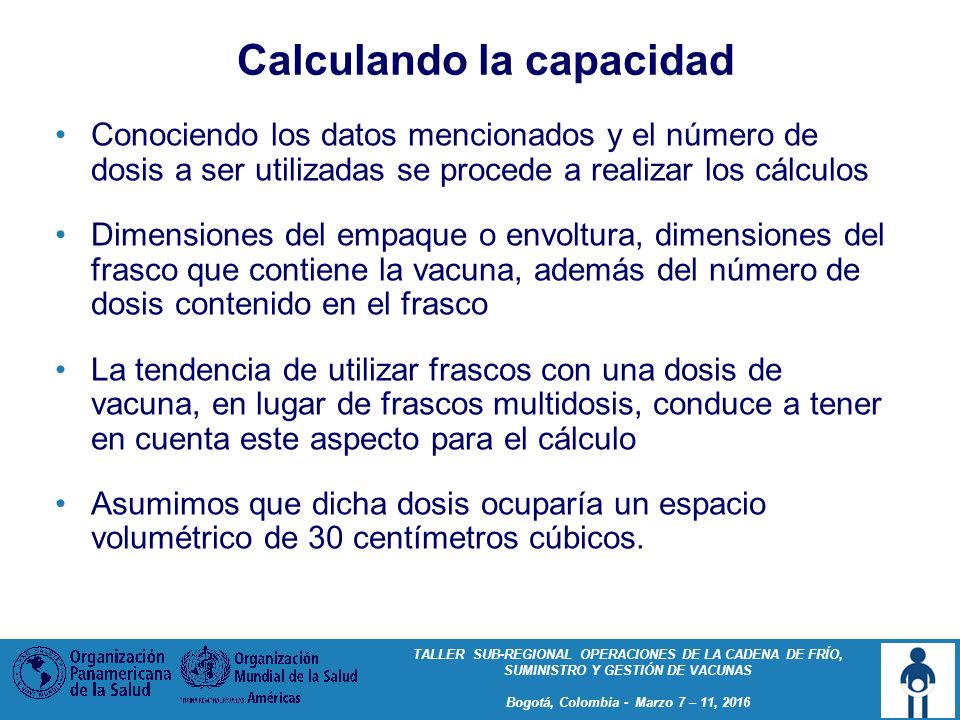

5 TALLER SUB-REGIONAL OPERACIONES DE LA CADENA DE FRÍO, SUMINISTRO Y GESTIÓN DE VACUNAS Bogotá, Colombia - Marzo 7 – 11, 2016 Calculando la capacidad Conociendo los datos mencionados y el número de dosis a ser utilizadas se procede a realizar los cálculos Dimensiones del empaque o envoltura, dimensiones del frasco que contiene la vacuna, además del número de dosis contenido en el frasco La tendencia de utilizar frascos con una dosis de vacuna, en lugar de frascos multidosis, conduce a tener en cuenta este aspecto para el cálculo Asumimos que dicha dosis ocuparía un espacio volumétrico de 30 centímetros cúbicos.

6 TALLER SUB-REGIONAL OPERACIONES DE LA CADENA DE FRÍO, SUMINISTRO Y GESTIÓN DE VACUNAS Bogotá, Colombia - Marzo 7 – 11, 2016 Cálculo de capacidad Procedimiento para vacunas tradicionales: Conociendo el total de dosis de vacunas necesarias se procede a multiplicar por 30 cc. Supongamos, que se requieren DOS MILLONES DE DOSIS de todas las vacunas del programa regular Multiplicamos: 2,000,000 X 30 cc. El resultado es: 60,000,000 (sesenta millones de centímetros cúbicos)

7 TALLER SUB-REGIONAL OPERACIONES DE LA CADENA DE FRÍO, SUMINISTRO Y GESTIÓN DE VACUNAS Bogotá, Colombia - Marzo 7 – 11, 2016 Procedimiento El espacio cúbico o volumen de los equipos frigoríficos por lo general se calculan en litros de capacidad. Cada litro, es equivalente a 1000 cc. Dividimos: 60,000,000 de cc. entre 1000 el resultado es 60,000 litros Entonces: Para almacenar los dos millones de dosis de vacunas, se necesita un espacio frigorífico de 60,000 litros 60,000 litros es equivalente a 60 metros cúbicos (Un metro cúbico es igual a 1000 litros)

8 TALLER SUB-REGIONAL OPERACIONES DE LA CADENA DE FRÍO, SUMINISTRO Y GESTIÓN DE VACUNAS Bogotá, Colombia - Marzo 7 – 11, 2016 Espacio útil y volumen de almacenamiento Se necesitaría una cámara frigorífica o determinado número de equipos frigoríficos cuyo volumen interno sea de 120 metros cúbicos

9 TALLER SUB-REGIONAL OPERACIONES DE LA CADENA DE FRÍO, SUMINISTRO Y GESTIÓN DE VACUNAS Bogotá, Colombia - Marzo 7 – 11, 2016 Selección de equipos frigoríficos Basados en el cálculo anterior, ahora seleccionamos la cámara o determinado número de equipos frigoríficos que mejor se adecuen a las necesidades, Así: Una cámara frigorífica con las siguientes dimensiones: Externas: 4.50 X 3.50 X 2.80 mts. (Consideramos 10 cm. de aislante). Internas: 4.30 X 3.30 X 2.60 mts.(= 36.89 metros cúbicos). Para el cálculo se tiene en cuenta las dimensiones internas.

10 TALLER SUB-REGIONAL OPERACIONES DE LA CADENA DE FRÍO, SUMINISTRO Y GESTIÓN DE VACUNAS Bogotá, Colombia - Marzo 7 – 11, 2016 Dimensión de los equipos Teniendo en cuenta que la cámara frigorífica del ejemplo tiene una capacidad de 36.89 metros cúbicos Será necesario disponer de 3 cámaras de las mismas dimensiones y características para poder almacenar las vacunas estimadas en el ejemplo, así: Cada cámara: 36.89 metros cúbicos X 3 = 110.682 metros cúbicos total

11 TALLER SUB-REGIONAL OPERACIONES DE LA CADENA DE FRÍO, SUMINISTRO Y GESTIÓN DE VACUNAS Bogotá, Colombia - Marzo 7 – 11, 2016 EQUIPOS FRIGORIFICOS MENORES Dimensión Interna de equipos frigoríficos: 0.65 X 0.60 X 0.45 = 0.1755 m³.(175.500 cc) Equivalente a 175.5 litros total. (100%) 50% de espacio útil = 87.75 litros Un litro = 1000 cc. (= 1 dcm. Cúbico) 1000 cc. Entre 30 cc. (Ocupa 1 dosis) = 33 dosis X dcm. cúbico (por litro) Espacio útil: 87.75 litros (o dcms. cúbicos) 87.75 X 33 (dosis) = 2985.75 dosis de vacuna

12 TALLER SUB-REGIONAL OPERACIONES DE LA CADENA DE FRÍO, SUMINISTRO Y GESTIÓN DE VACUNAS Bogotá, Colombia - Marzo 7 – 11, 2016 Equivalencias Un metro = 3.281 pies lineal (30.478 cm.) Un pie cúbico = 0.0283 m³ (=28.3 litros). Un pie cúbico = 28,300 cc. (33 dosis X Lt.) Un pie cúbico = 933.9 dosis de vacuna. Si la refrigeradora del ejemplo anterior tenía un espacio interno útil de 87.75 litros, tendría una capacidad útil de: 3.1 pies cúbicos. (87.75 Lts. entre 28.3 Lt. = 3.1 pies cúbicos)

13 TALLER SUB-REGIONAL OPERACIONES DE LA CADENA DE FRÍO, SUMINISTRO Y GESTIÓN DE VACUNAS Bogotá, Colombia - Marzo 7 – 11, 2016 Ejercicios Los siguientes datos son medidas internas del espacio útil de refrigeradores. Donde: ALTURA FRENTE FONDO 1. 0.70 X 0.60 X 0.50 mts. 2. 0.80 X 0.55 X 0.50 mts. 3. 0.80 X 0.60 X 0.50 mts. Con los datos, obtenga: Capacidad útil total, 50% de capacidad útil en litros, en cc, capacidad útil en pies cúbicos y el número de dosis de vacunas que podría almacenarse en los equipos frigoríficos.

14 TALLER SUB-REGIONAL OPERACIONES DE LA CADENA DE FRÍO, SUMINISTRO Y GESTIÓN DE VACUNAS Bogotá, Colombia - Marzo 7 – 11, 2016 Conclusiones Necesidades de espacio frigorífico pueden variar en mas o menos los volúmenes requeridos Ello dependerá naturalmente de diversos factores y/o cambios en las directivas que el caso demanda, pero es conveniente considerar los criterios esbozados en los ejemplos mencionados

15 TALLER SUB-REGIONAL OPERACIONES DE LA CADENA DE FRÍO, SUMINISTRO Y GESTIÓN DE VACUNAS Bogotá, Colombia - Marzo 7 – 11, 2016 GRACIAS
