Concepto de presión en los fluidos Brenda Alejandra Villaseñor Rodríguez Adriana Nohemí Aguilar Delgadillo Miriam Gisela Aragón Ramírez Jessica Valle Biurcos.

Presentaciones similares


Presentación del tema: "Concepto de presión en los fluidos Brenda Alejandra Villaseñor Rodríguez Adriana Nohemí Aguilar Delgadillo Miriam Gisela Aragón Ramírez Jessica Valle Biurcos."— Transcripción de la presentación:

1 Concepto de presión en los fluidos Brenda Alejandra Villaseñor Rodríguez Adriana Nohemí Aguilar Delgadillo Miriam Gisela Aragón Ramírez Jessica Valle Biurcos 8C2 T/M 24/Feb/2012

2 Introducción La presión en fluidos se pueden dar de dos formas : presión estática y presión dinámica A continuación se verán mas a fondo cada una de ellas

3 Antecedentes En 1650 Blaise Pascal formulo la ley de la distribución de la presión de un liquido contenido en un recipiente conocida como ley de pascal

4 En 1738 Daniel Bernoulli en su hidrodinamica formulo la ley fundamental del movimiento de los fluidos que da la relación entre presión, velocidad Antecedentes

5 Desarrollo del tema Presión: Relación que existe entre una fuerza y la superficie en la que se aplica Fluidos: Cualquier cosa que pueda derramarse si no esta en un recipiente, las moléculas están libres Conceptos básicos

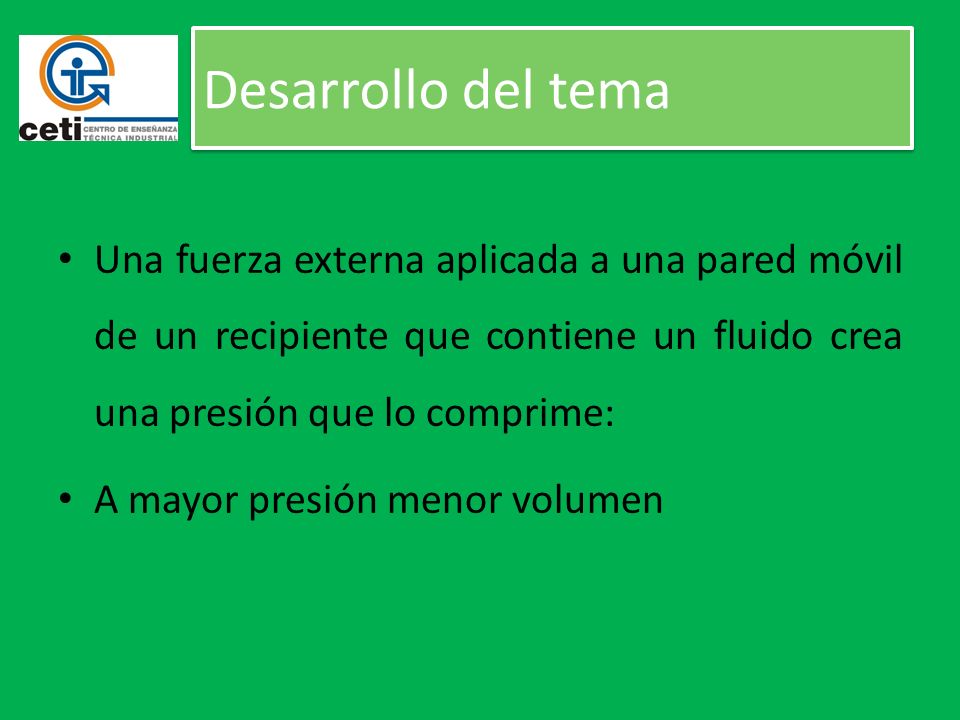

6 Desarrollo del tema Una fuerza externa aplicada a una pared móvil de un recipiente que contiene un fluido crea una presión que lo comprime: A mayor presión menor volumen

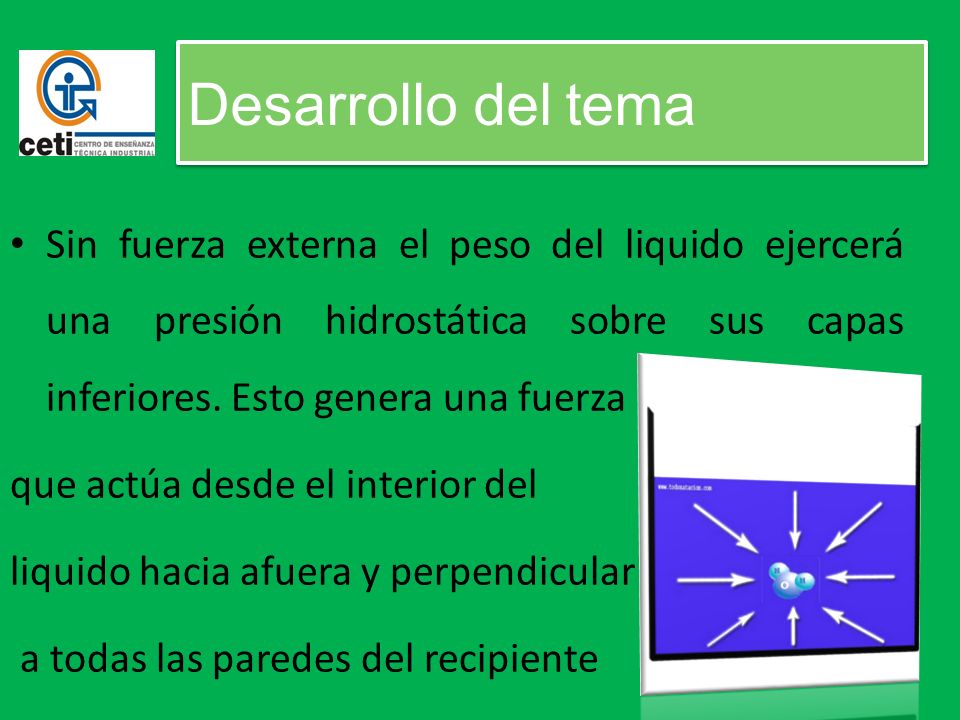

7 Sin fuerza externa el peso del liquido ejercerá una presión hidrostática sobre sus capas inferiores. Esto genera una fuerza que actúa desde el interior del liquido hacia afuera y perpendicular a todas las paredes del recipiente Desarrollo del tema

8 La presión ejercida por fluidos puede ser de dos tipos : Presión estática Presión dinámica

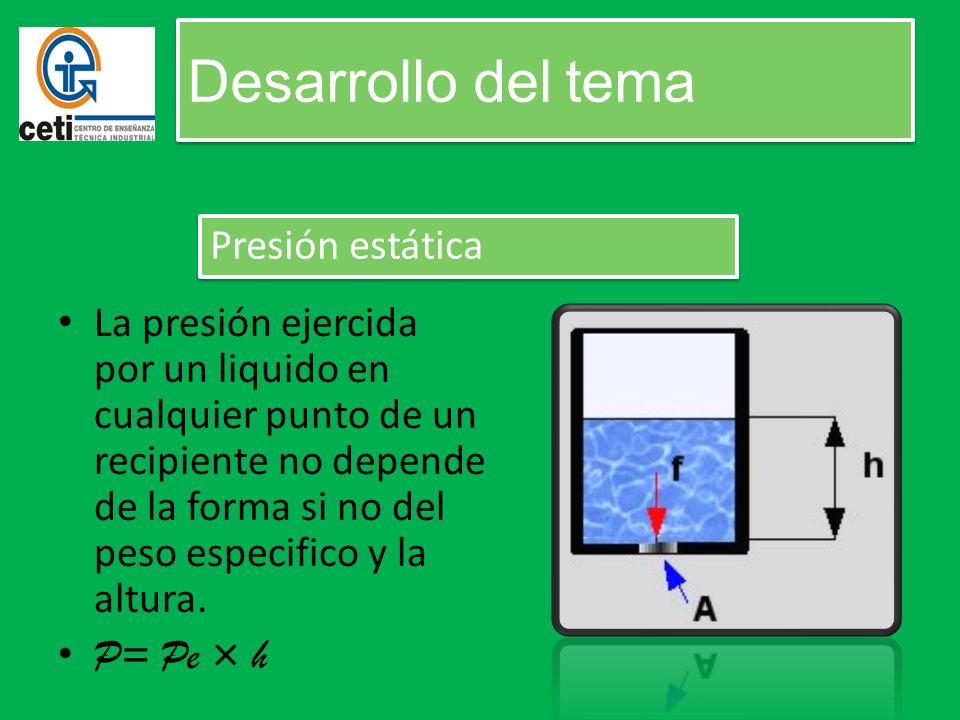

9 La presión ejercida por un liquido en cualquier punto de un recipiente no depende de la forma si no del peso especifico y la altura. P= Pe × h Desarrollo del tema Presión estática

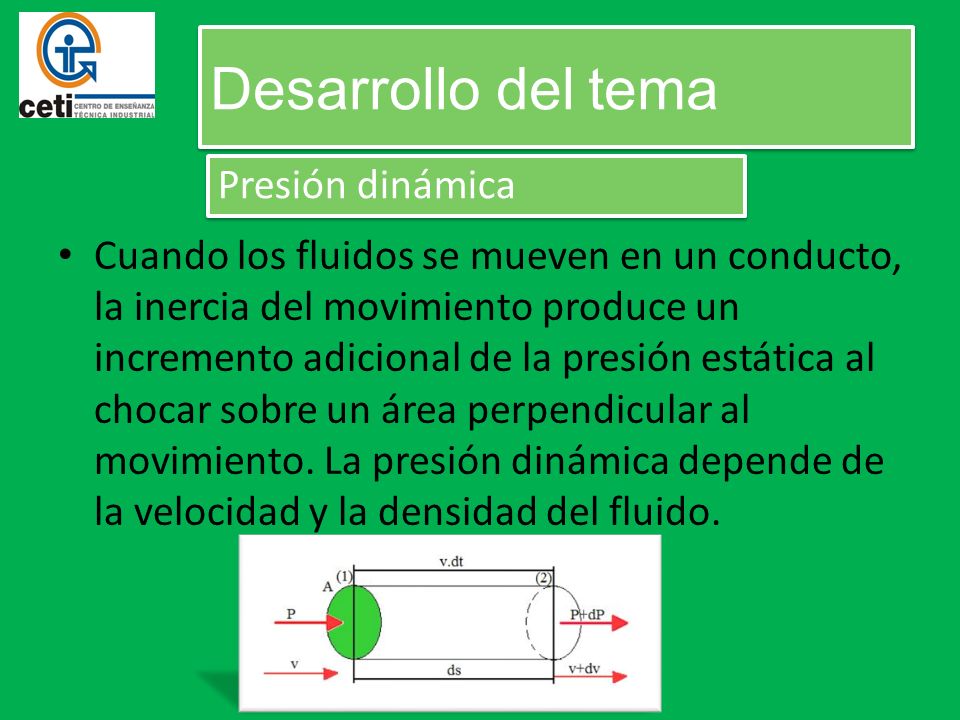

10 Cuando los fluidos se mueven en un conducto, la inercia del movimiento produce un incremento adicional de la presión estática al chocar sobre un área perpendicular al movimiento. La presión dinámica depende de la velocidad y la densidad del fluido. Desarrollo del tema Presión dinámica

11 Q= ½ P. V 2 Q presión pascales P = densidad V = velocidad Presión total= presión estática+ presión dinámica Desarrollo del tema Ecuación de la presión dinámica

12 La presión aplicada en un punto de un liquido contenido en un recipiente se transmite con el mismo valor a cada una de las partes del mismo. Desarrollo del tema Principio de Pascal

13 El manómetro es un instrumento de medición que sirve para medir la presión de fluidos contenidos en un recipiente cerrado Desarrollo del tema Instrumentos para medir la presión

14 Referencias bibliográficas Adriana P. Giraldo Porto. (09 de diciembre de 2009). escuela de ingenieria de antioquia. Recuperado el 23 de febrero de 2012, de escuela de ingenieria de antioquia : Jesus Peñas Cano. (2009). educaplus.org. Recuperado el 24 de febrero de 2012, de educaplus.org: NESTA. (2010). ventanas al universo. Recuperado el 24 de febrero de 2012, de ventanas al universo : Roberto Etchenique. (septiembre de 2007). uba exactas. Recuperado el 24 de febrero de 2012, de uba exactas: Tomas Bruzos. (s.f.). sabelotodo.org. Recuperado el 24 de febrero de 2012, de sabelotodo.org:
