1 EMPIRE STATE

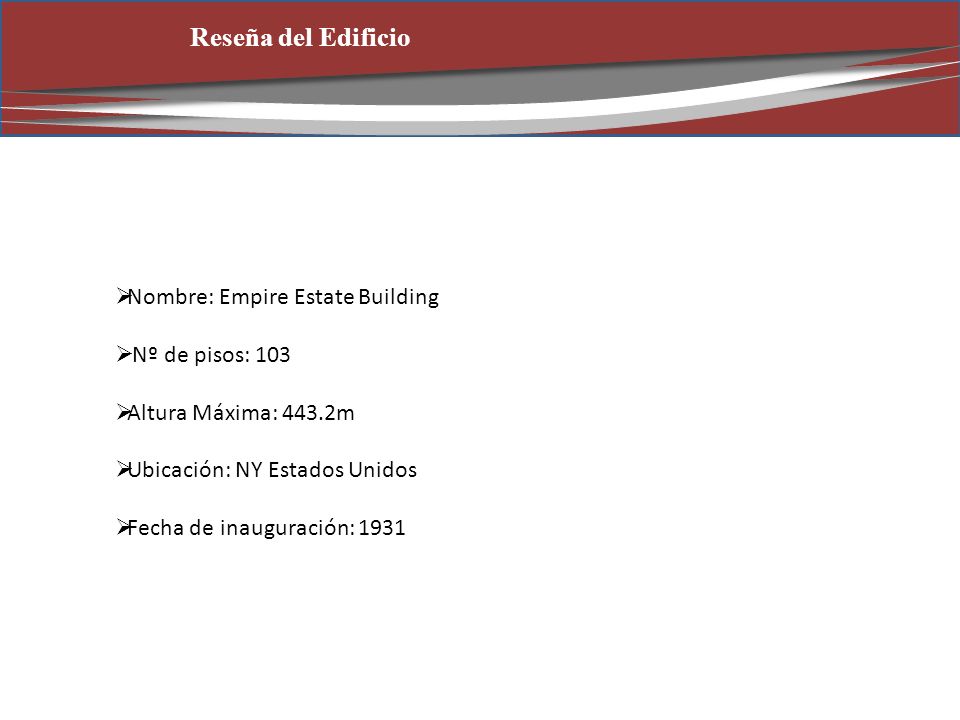

2 Reseña del Edificio  Nombre: Empire Estate Building  Nº de pisos: 103  Altura Máxima: 443.2m  Ubicación: NY Estados Unidos  Fecha de inauguración: 1931

3 Reseña del Edificio Índice de Riesgo: Ir = A + B + C + D + E + F + G Este índice debe ser interpretado de la forma siguiente: 0 - 30: Sistema de protección opcional. 31- 60: Se recomienda una protección. Más de 60: La protección es indispensable.

4 Reseña del Edificio INDICE A USO AL QUE SE DESTINA LA ESTRUCTURA Valor del Índice A Casas y otras construcciones de tamaño similar.2 Casas y otras construcciones de tamaño similar con antenas exteriores.4 Industrias, talleres y laboratorios.6 Edificios de oficina, hoteles, edificios de apartamentos.7 Lugares de reunión, como iglesias, auditorios, teatros, museos, salas de exposición, tiendas por departamentos, oficinas de correos, estaciones, aeropuertos y estadios. 8 Escuelas, hospitales, guarderías infantiles y ancianatos.10

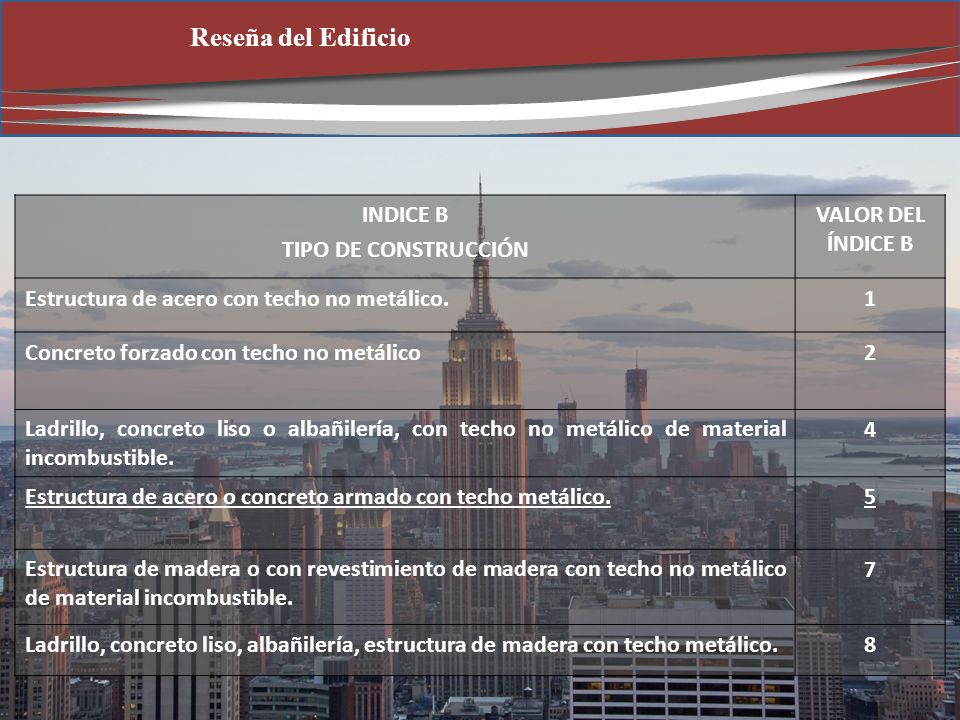

5 Reseña del Edificio INDICE B TIPO DE CONSTRUCCIÓN VALOR DEL ÍNDICE B Estructura de acero con techo no metálico.1 Concreto forzado con techo no metálico2 Ladrillo, concreto liso o albañilería, con techo no metálico de material incombustible. 4 Estructura de acero o concreto armado con techo metálico.5 Estructura de madera o con revestimiento de madera con techo no metálico de material incombustible. 7 Ladrillo, concreto liso, albañilería, estructura de madera con techo metálico.8

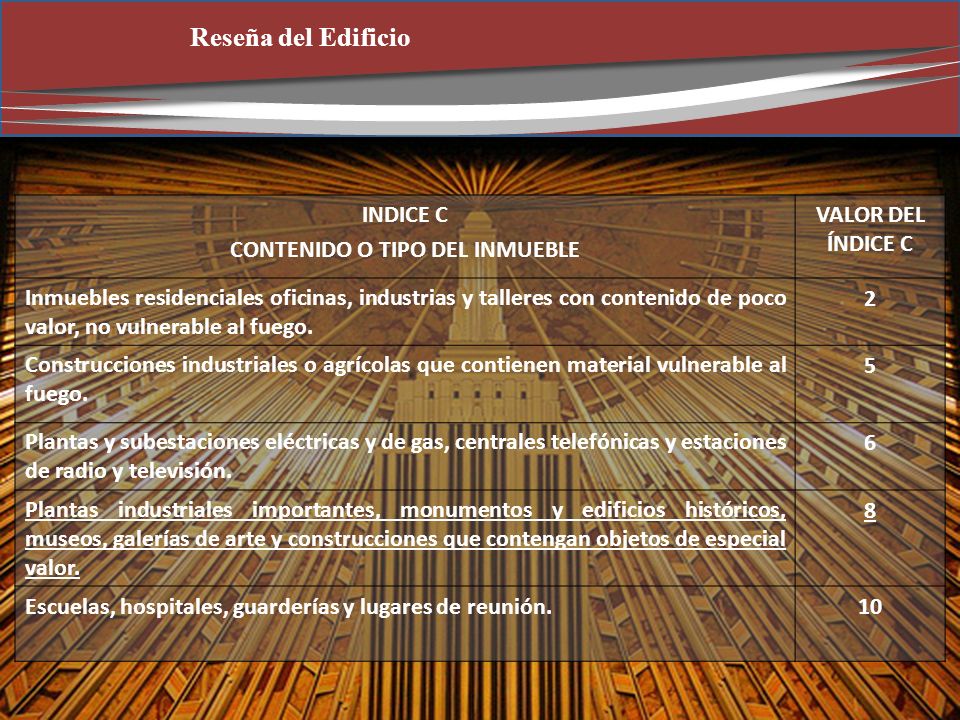

6 Reseña del Edificio INDICE C CONTENIDO O TIPO DEL INMUEBLE VALOR DEL ÍNDICE C Inmuebles residenciales oficinas, industrias y talleres con contenido de poco valor, no vulnerable al fuego. 2 Construcciones industriales o agrícolas que contienen material vulnerable al fuego. 5 Plantas y subestaciones eléctricas y de gas, centrales telefónicas y estaciones de radio y televisión. 6 Plantas industriales importantes, monumentos y edificios históricos, museos, galerías de arte y construcciones que contengan objetos de especial valor. 8 Escuelas, hospitales, guarderías y lugares de reunión.10

7 Reseña del Edificio INDICE D GRADO DE AISLAMIENTO VALOR DEL ÍNDICE D Inmuebles localizados en un área de inmuebles o árboles de la misma altura, en una gran ciudad o bosque. 2 Inmuebles localizados en un área con pocos inmuebles de la misma altura.5 Inmueble completamente aislado que excede al menos dos veces la altura de las estructuras o árboles vecinos. 10

8 Reseña del Edificio INDICE E TIPO DE TERRENO VALOR DEL ÍNDICE E Llanura a cualquier altura sobre el nivel del mar.2 Zona de colinas.6 Zona montañosa entre 300 y 1000 m.8 Zona montañosa por encima de 1000 m.10

9 Reseña del Edificio INDICE F ALTURA DE LA ESTRUCTURA VALOR DEL ÍNDICE F Hasta 9 m.2 de 9 m a 15 m.4 de 15 m a 18 m.5 de 18 m a 24 m.8 de 24 m a 30m.11 de 30 m a 38 m.16 de 38 m a 46 m.22 de 46 m a 53 m.30

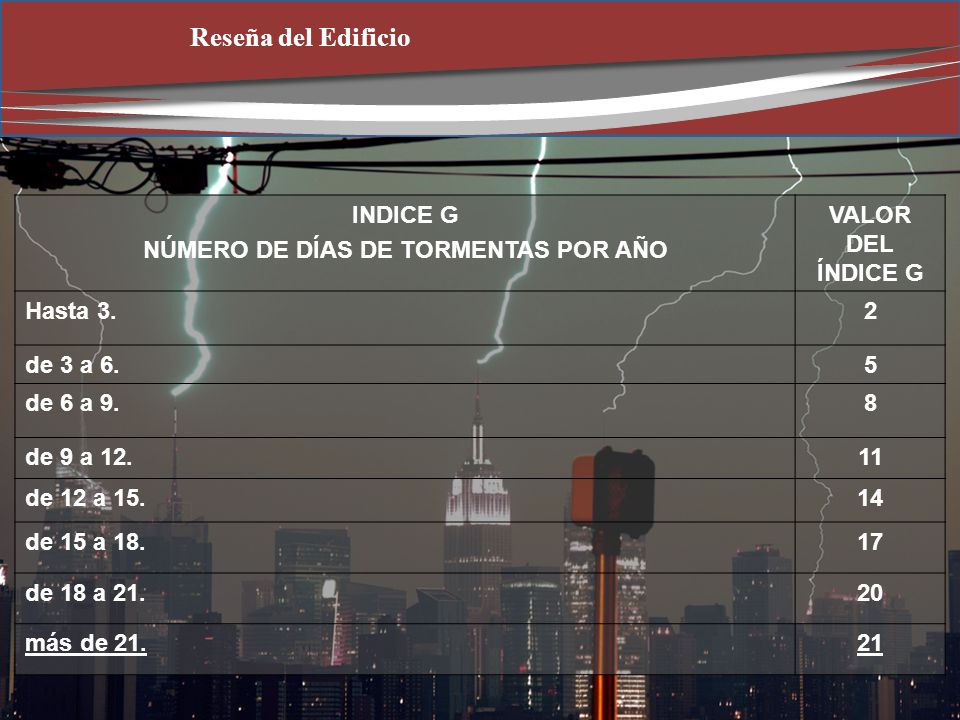

10 Reseña del Edificio INDICE G NÚMERO DE DÍAS DE TORMENTAS POR AÑO VALOR DEL ÍNDICE G Hasta 3.2 de 3 a 6.5 de 6 a 9.8 de 9 a 12.11 de 12 a 15.14 de 15 a 18.17 de 18 a 21.20 más de 21.21

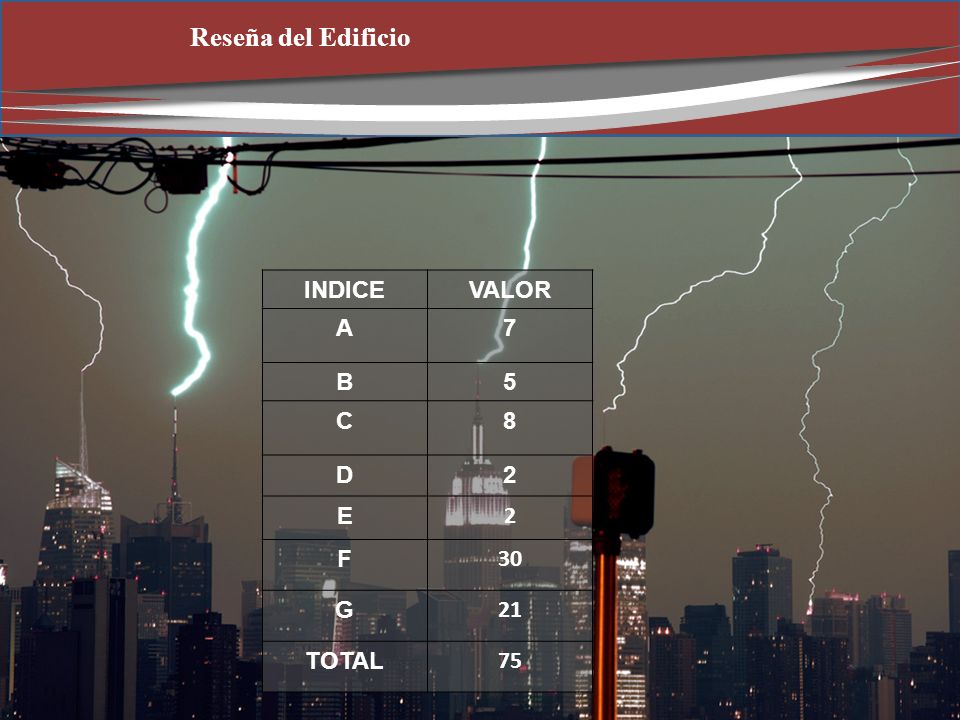

11 Reseña del Edificio INDICEVALOR A7 B5 C8 D2 E 2 F 30 G 21 TOTAL 75

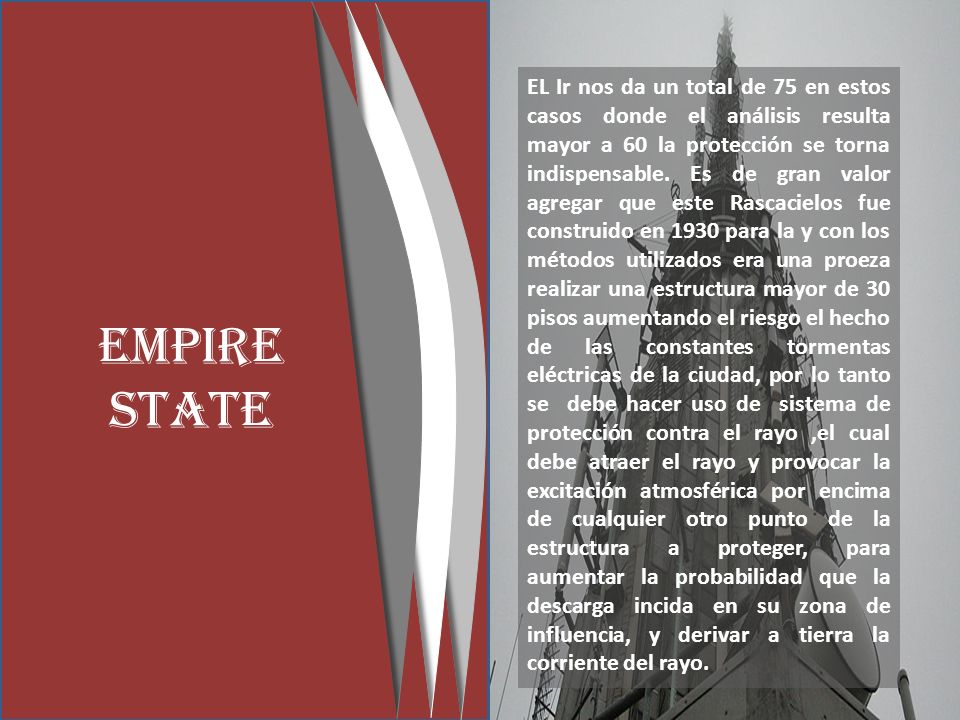

12 EMPIRE STATE EL Ir nos da un total de 75 en estos casos donde el análisis resulta mayor a 60 la protección se torna indispensable. Es de gran valor agregar que este Rascacielos fue construido en 1930 para la y con los métodos utilizados era una proeza realizar una estructura mayor de 30 pisos aumentando el riesgo el hecho de las constantes tormentas eléctricas de la ciudad, por lo tanto se debe hacer uso de sistema de protección contra el rayo,el cual debe atraer el rayo y provocar la excitación atmosférica por encima de cualquier otro punto de la estructura a proteger, para aumentar la probabilidad que la descarga incida en su zona de influencia, y derivar a tierra la corriente del rayo.

13 EMPIRE STATE https://prezi.com/vybn6bu9yjuq/p uesta-a-tierra-y-protecciones- contra-descargas-electricas- atmosfericas/ http://www.urbipedia.org/index.ph p/Edificio_Empire_State http://www.nuevayork.net/el- tiempo http://es.wikipedia.org/wiki/Edifici o_Empire_State
