TALLER DE INGENIERÍA DE PROYECTOS I
ESTRUCTURACIÓN Y PREDIMENSIONAMIENTO DEL EDIFICIO ARQ. EDUARDO PALACIOS UBILLUZ MARCELA LONGA KARLA VEILLET VANIA SEGURA KATTY KANAGUSUKU VANESSA CERDA FRIDA BURGOS
2
EL EQUIPO MARCELA LONGA FRIDA BURGOS VANESSA CERDA KATTY KANAGUSUKU
VANIA SEGURA KARLA VEILLET
3

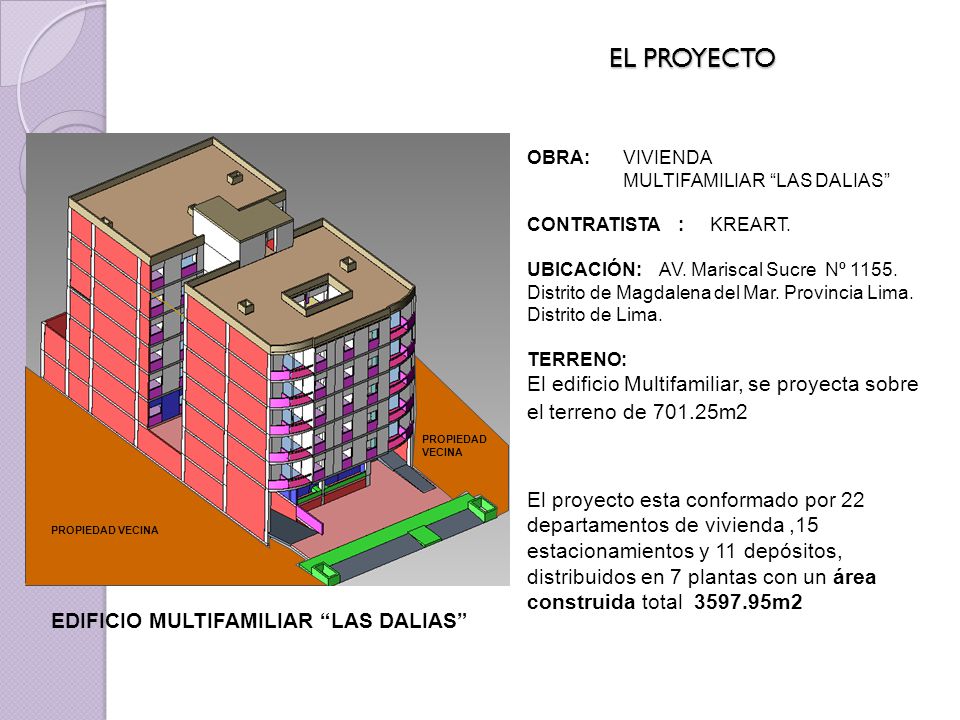

EL PROYECTO OBRA: VIVIENDA MULTIFAMILIAR “LAS DALIAS” CONTRATISTA : KREART. UBICACIÓN: AV. Mariscal Sucre Nº Distrito de Magdalena del Mar. Provincia Lima. Distrito de Lima. TERRENO: El edificio Multifamiliar, se proyecta sobre el terreno de m2 PROPIEDAD VECINA El proyecto esta conformado por 22 departamentos de vivienda ,15 estacionamientos y 11 depósitos, distribuidos en 7 plantas con un área construida total m2 PROPIEDAD VECINA EDIFICIO MULTIFAMILIAR “LAS DALIAS”
4

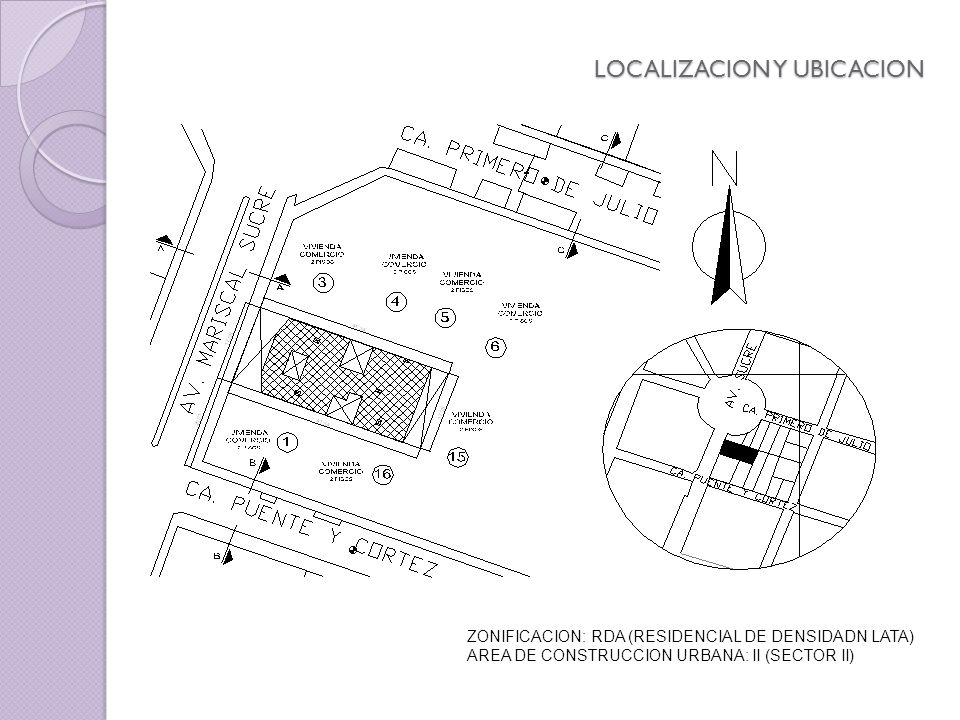

LOCALIZACION Y UBICACION
ZONIFICACION: RDA (RESIDENCIAL DE DENSIDADN LATA) AREA DE CONSTRUCCION URBANA: II (SECTOR II)
5

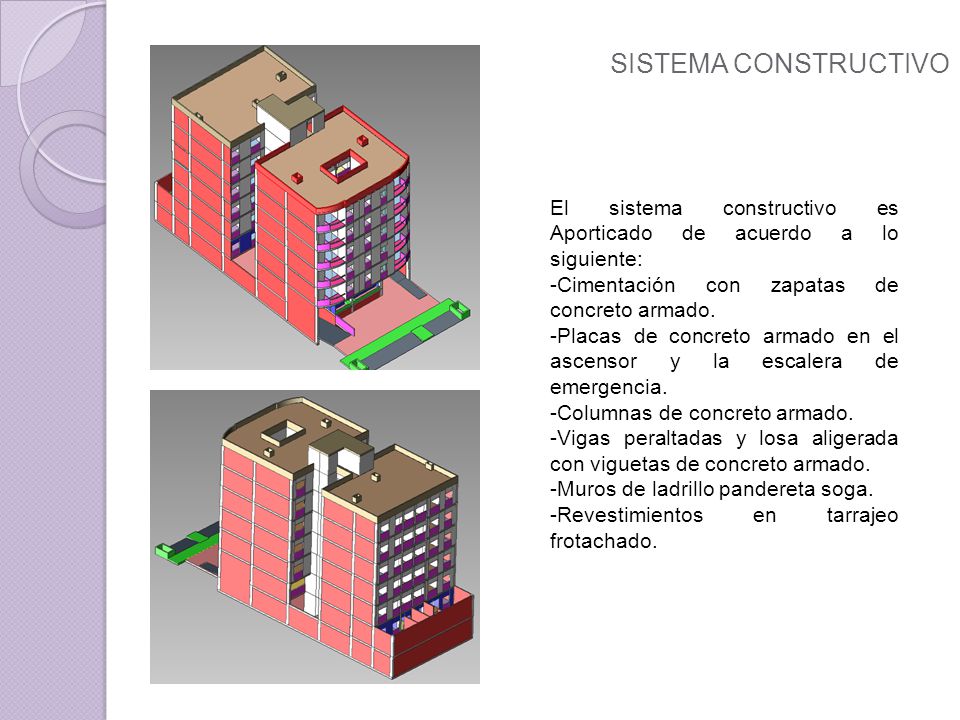

SISTEMA CONSTRUCTIVO El sistema constructivo es Aporticado de acuerdo a lo siguiente: -Cimentación con zapatas de concreto armado. -Placas de concreto armado en el ascensor y la escalera de emergencia. -Columnas de concreto armado. -Vigas peraltadas y losa aligerada con viguetas de concreto armado. -Muros de ladrillo pandereta soga. -Revestimientos en tarrajeo frotachado.
6
DISTIBUCION VERTICAL ESCALERA DE EMERGENCIA, conecta desde el primer piso hasta la azotea, hay otra escalera que une al sótano con el primer piso. ASCESOR, que conecta desde el sótano hasta la azotea DISTIBUCION HORIZONTAL Hay un hall principal que conecta a los cuatro departamentos de cada piso. Cada departamento tiene un solo ingreso .
7

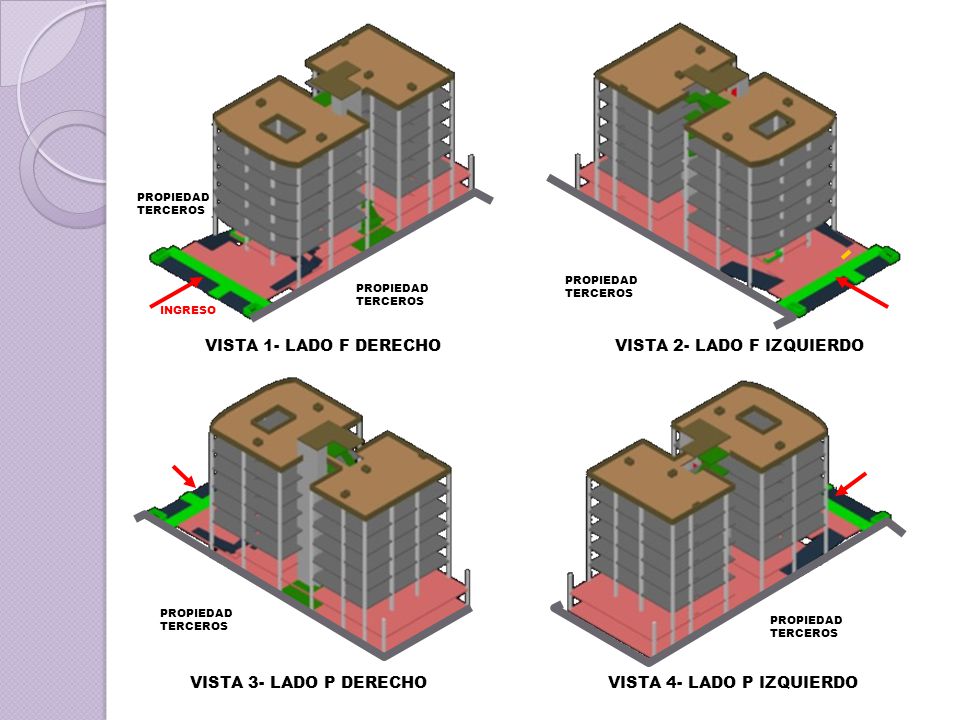

VISTA 2- LADO F IZQUIERDO
PROPIEDAD TERCEROS PROPIEDAD TERCEROS PROPIEDAD TERCEROS INGRESO VISTA 1- LADO F DERECHO VISTA 2- LADO F IZQUIERDO PROPIEDAD TERCEROS PROPIEDAD TERCEROS VISTA 3- LADO P DERECHO VISTA 4- LADO P IZQUIERDO
8
DIMENSIONES ESPACIOS PRINCIPALES ESPACIOS SECUNDARIOS
9
CONFIGURACION EDIFICIO MULTIFAMILIAR “LAS DALIAS”
10
CONFIGURACION EDIFICIO MULTIFAMILIAR “LAS DALIAS”
11
CONFIGURACION DETALLE DE ANCLAJE
12
CONFIGURACION
13

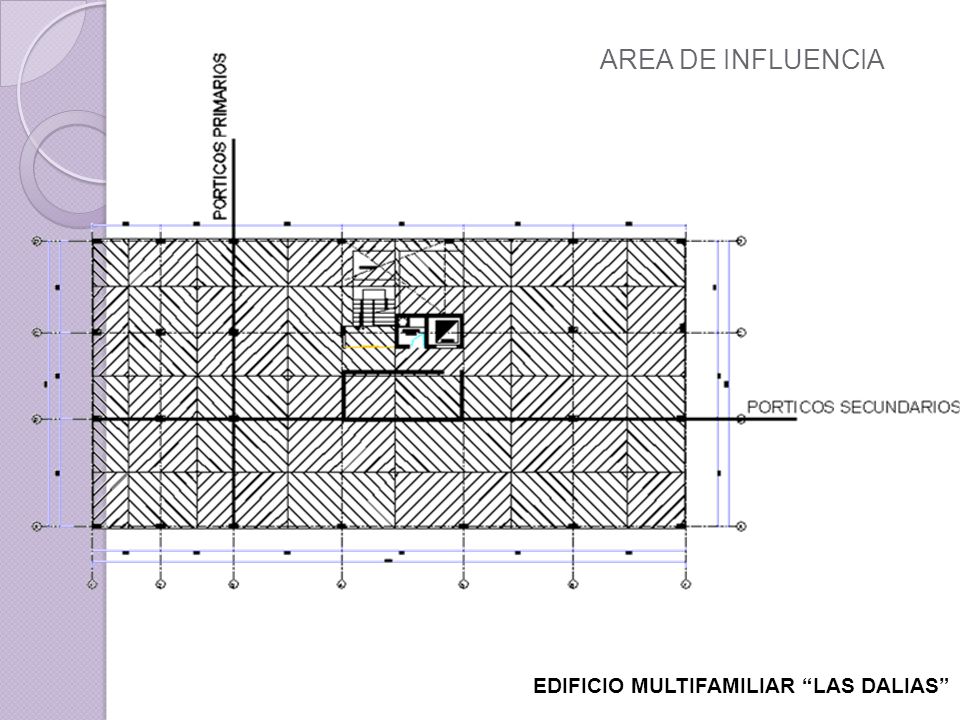

AREA DE INFLUENCIA EDIFICIO MULTIFAMILIAR “LAS DALIAS”
14
CENTRO DE MASA Y CENTRO DE RIGIDEZ
X = 7*0 +7*6.3 +7* *16.9 =245 = 8.75 28 28 EDIFICIO MULTIFAMILIAR “LAS DALIAS”
15
CENTRO DE MASA Y CENTRO DE RIGIDEZ
29.5 29.5 EDIFICIO MULTIFAMILIAR “LAS DALIAS”
16
CENTRO DE MASA Y CENTRO DE RIGIDEZ
X= X X X X X X8.63 = Y= X X X X X X X X18.26=
17
CENTRO DE MASA Y CENTRO DE RIGIDEZ
SISMO SISMO
18

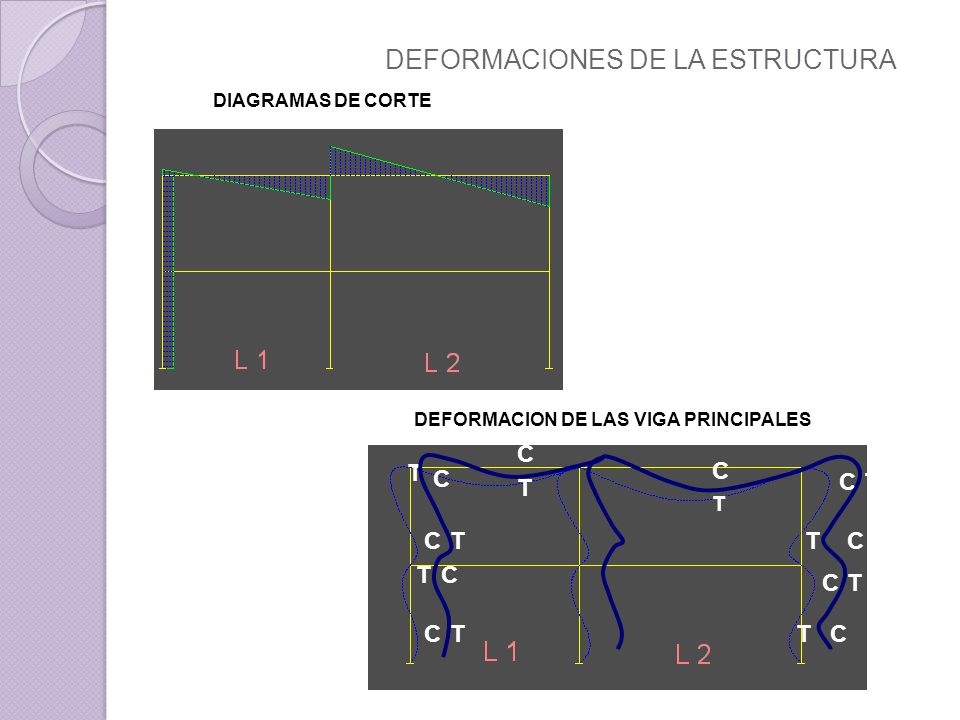

DEFORMACIONES DE LA ESTRUCTURA
DIAGRAMAS DE CORTE DEFORMACION DE LAS VIGA PRINCIPALES C T C C T C T T C T T C T C C T C T T C
19

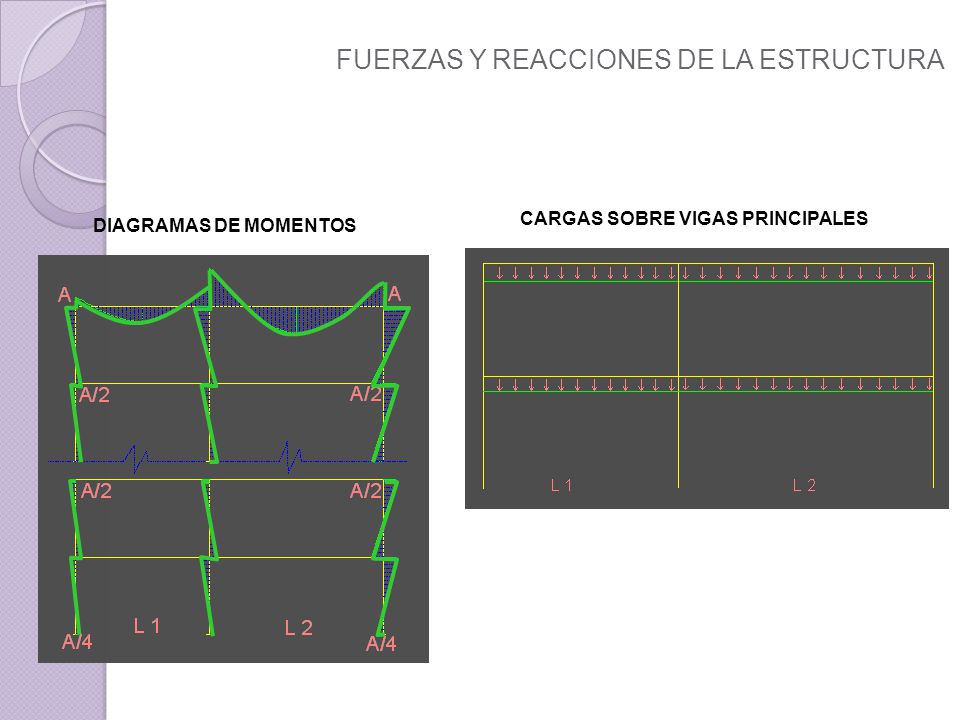

FUERZAS Y REACCIONES DE LA ESTRUCTURA
CARGAS SOBRE VIGAS PRINCIPALES DIAGRAMAS DE MOMENTOS
20
CUARTO DE MAQUINAS
21

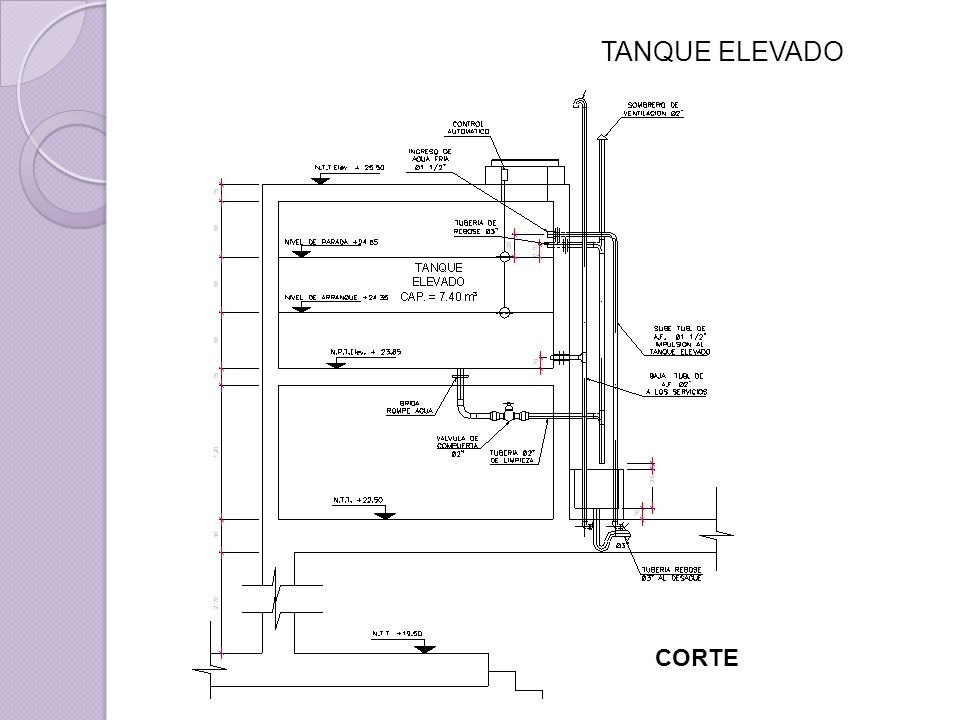

TANQUE ELEVADO CORTE
22

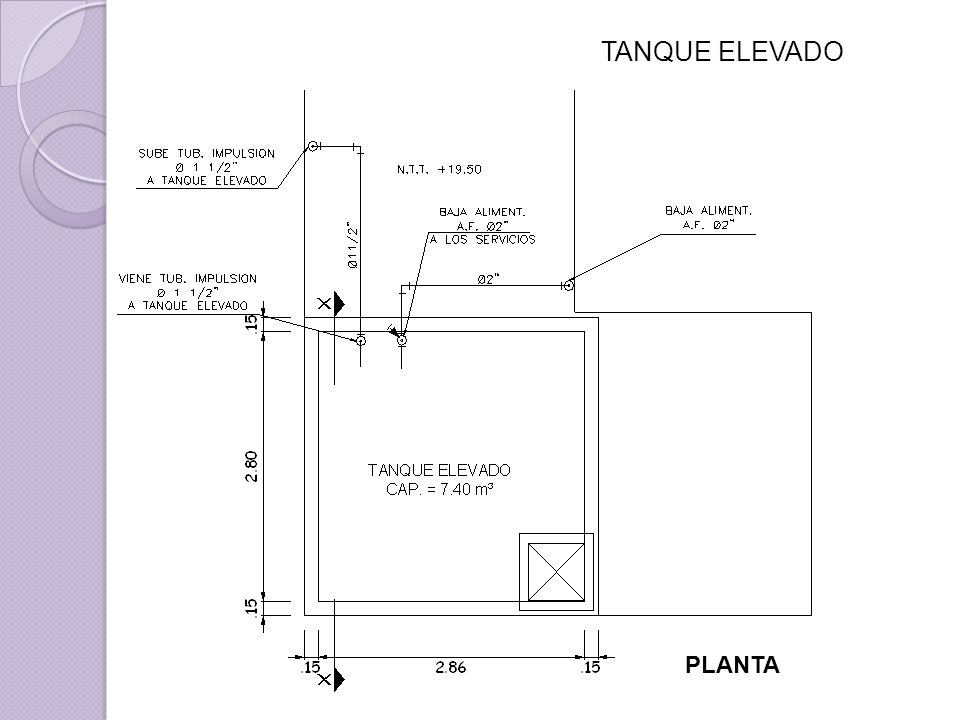

TANQUE ELEVADO PLANTA
23
CISTERNA PLANTA
24
CISTERNA PLANTA
