1 Comunicación inalámbrica Aspecto histórico y generalidades La comunicación inalámbrica, que se realiza a través de ondas de radiofrecuencia, facilita la operación en lugares donde la computadora no se encuentra en una ubicación fija (almacenes, oficinas de varios pisos, etc.); pero se trata de una tecnología sometida a investigación que en el futuro será utilizada de forma general.radiofrecuencia Aspectos tecnológicos la tecnología inalámbrica utiliza ondas de radiofrecuencia de baja potencia y una banda específica, de uso libre o privada para transmitir, entre dispositivos.radiofrecuencia banda específica Estas condiciones de libertad de utilización sin necesidad de licencia, ha propiciado que el número de equipos, especialmente computadoras, que utilizan las ondas para conectarse, a través de redes inalámbricas haya crecido notablemente.licenciaredes inalámbricas La comunicación inalámbrica es aquella en la que extremos de la comunicación (emisor/receptor) no se encuentran unidos por un medio de propagación físico, sino que se utiliza la modulación de ondas electromagnéticas a través del espacio. comunicaciónemisorreceptormedio de propagaciónmodulaciónondas electromagnéticas

2 Campos de utilización consecuencia del uso de la tecnología inalámbrica son las comunidades inalámbricas que buscan la difusión de redes alternativas a las comerciales..comunidades inalámbricas el objetivo es ir evitando los cables en todo tipo de comunicación, no solo en el campo informático sino en televisión, telefonía, seguridad, domótica, etc.domótica

3

4 Equipo inalámbrico ● Son los equipos de punto de acceso que normalmente vienen con antena omni 2 Dbi, muchas veces desmontables, en las cuales se puede hacer enlaces por encima de los 500 metros y además se pueden interconectar entre sí. No debe haber obstáculos para que la señal sea excelente, ya que esto interfiere en la señal y puede haber problemas en la conexión.

5 Videos Juegos con WIFI

6 Red inalámbrica ● El término red inalámbrica (Wireless network) en inglés es un término que se utiliza en informática para designar la conexión de nodos sin necesidad de una conexión física (cables), ésta se da por medio de ondas electromagneticas. La transmisión y la recepción se realizan a través de puertos.inglésinformáticanodoscablesondas electromagneticaspuertos Ventajas es notable en los costos, ya que se elimina todo el cable ethernet y conexiones físicas entre nodos. ethernet Desventaja ya que para este tipo de red se debe de tener una seguridad mucho mas exigente y robusta para evitar a los intrusos.

7 Tipos Wireless Local Area Network Wireless Metropolitan Area Network Wireless Wide Area Network Wireless Personal Area Network

8 Características Ondas de radio: las ondas electromagnéticas son omnidireccionales, así que no son necesarias las antenas parabólicas. ondas electromagnéticasantenas parabólicas Microondas terrestres: se utilizan antenas parabólicas con un diámetro aproximado de unos tres metros. Tienen una cobertura de kilómetros, pero con el inconveniente de que el emisor y el receptor deben estar perfectamente alineados. Microondas por satélite: se hacen enlaces entre dos o más estaciones terrestres que se denominan estaciones base. Infrarrojos: se enlazan transmisores y receptores que modulan la luz infrarroja no coherente.

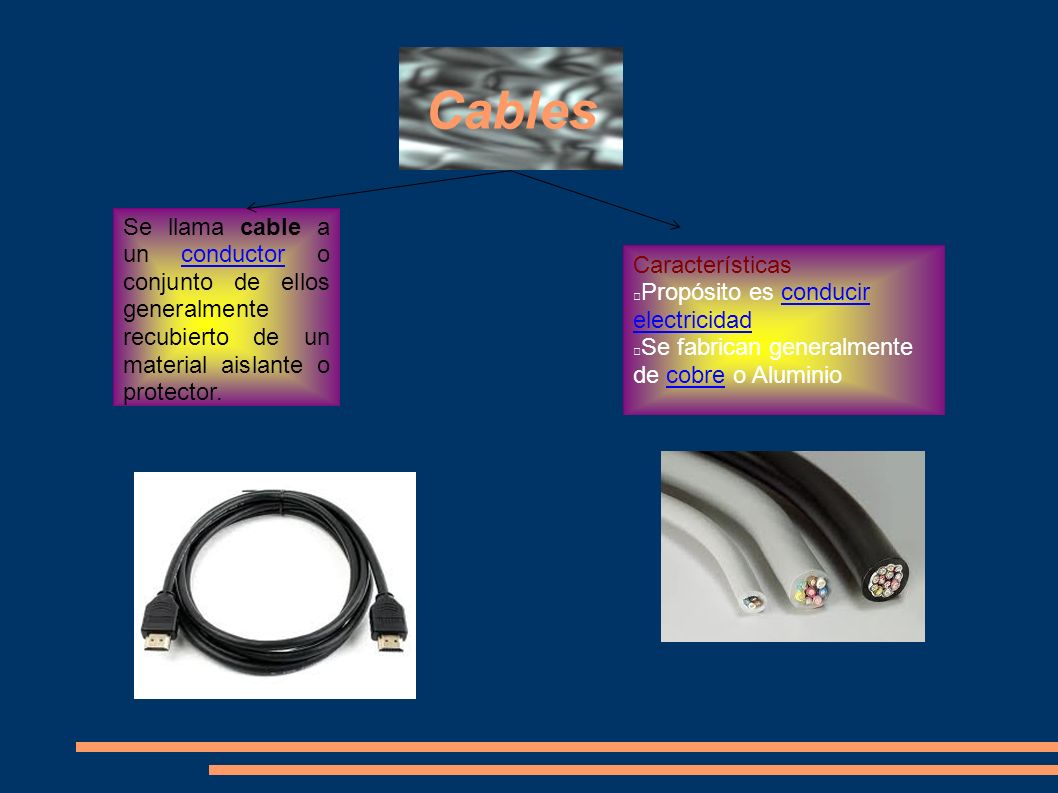

9 Cables Se llama cable a un conductor o conjunto de ellos generalmente recubierto de un material aislante o protector.conductor Características Propósito es conducir electricidadconducir electricidad Se fabrican generalmente de cobre o Aluminiocobre

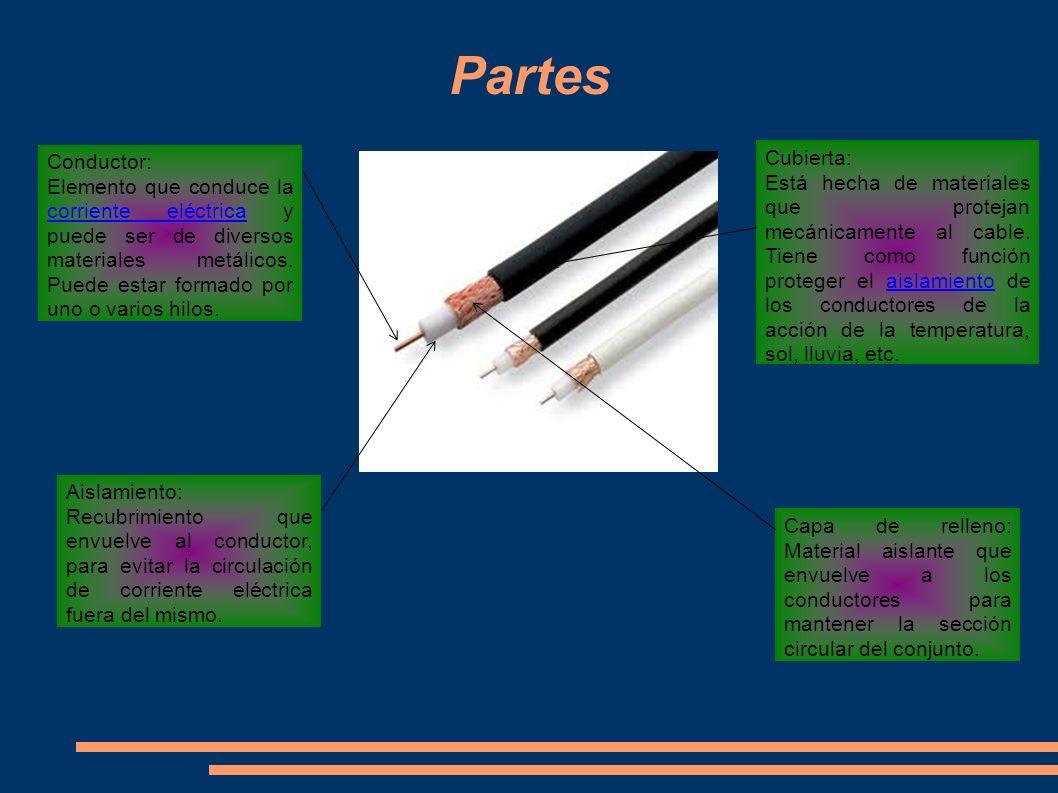

10 Partes Conductor: Elemento que conduce la corriente eléctrica y puede ser de diversos materiales metálicos. Puede estar formado por uno o varios hilos. corriente eléctrica Aislamiento: Recubrimiento que envuelve al conductor, para evitar la circulación de corriente eléctrica fuera del mismo. Capa de relleno: Material aislante que envuelve a los conductores para mantener la sección circular del conjunto. Cubierta: Está hecha de materiales que protejan mecánicamente al cable. Tiene como función proteger el aislamiento de los conductores de la acción de la temperatura, sol, lluvia, etc.aislamiento

11

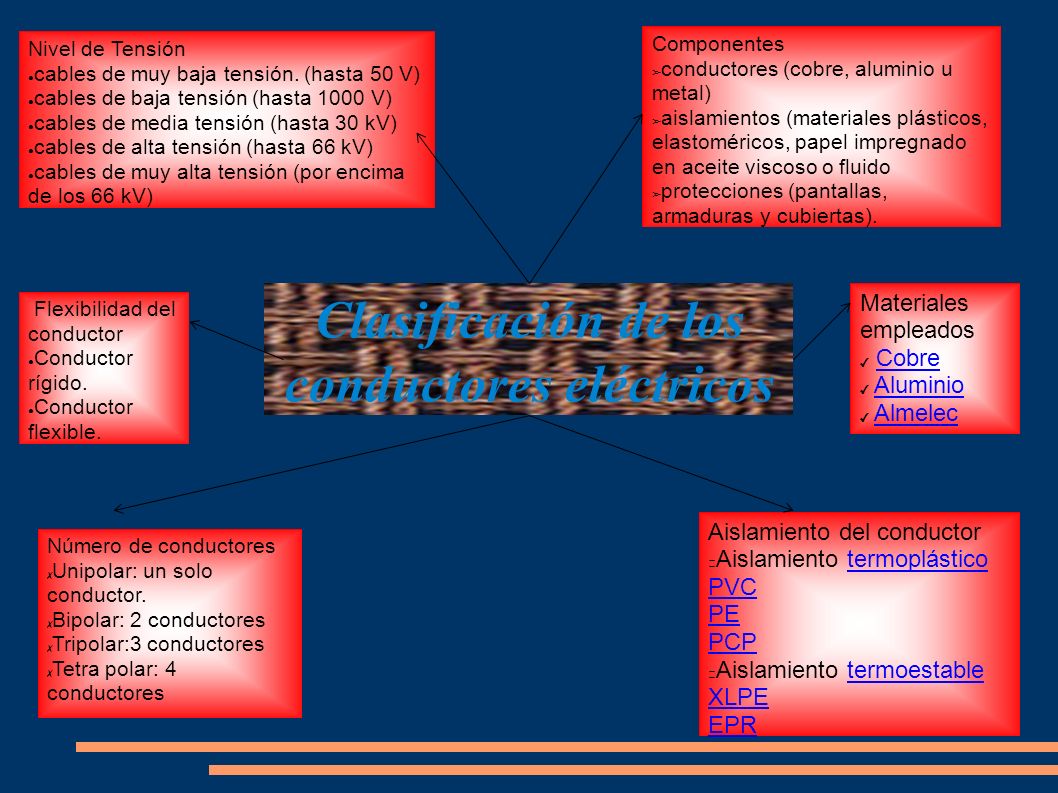

12 Clasificación de los conductores eléctricos Nivel de Tensión ● cables de muy baja tensión. (hasta 50 V) ● cables de baja tensión (hasta 1000 V) ● cables de media tensión (hasta 30 kV) ● cables de alta tensión (hasta 66 kV) ● cables de muy alta tensión (por encima de los 66 kV) Componentes ➢ conductores (cobre, aluminio u metal) ➢ aislamientos (materiales plásticos, elastoméricos, papel impregnado en aceite viscoso o fluido ➢ protecciones (pantallas, armaduras y cubiertas). Número de conductores ✗ Unipolar: un solo conductor. ✗ Bipolar: 2 conductores ✗ Tripolar:3 conductores ✗ Tetra polar: 4 conductores Materiales empleados ✔ CobreCobre ✔ AluminioAluminio ✔ AlmelecAlmelec Flexibilidad del conductor ● Conductor rígido. ● Conductor flexible. Aislamiento del conductor Aislamiento termoplásticotermoplástico PVC PE PCP Aislamiento termoestabletermoestable XLPE EPR

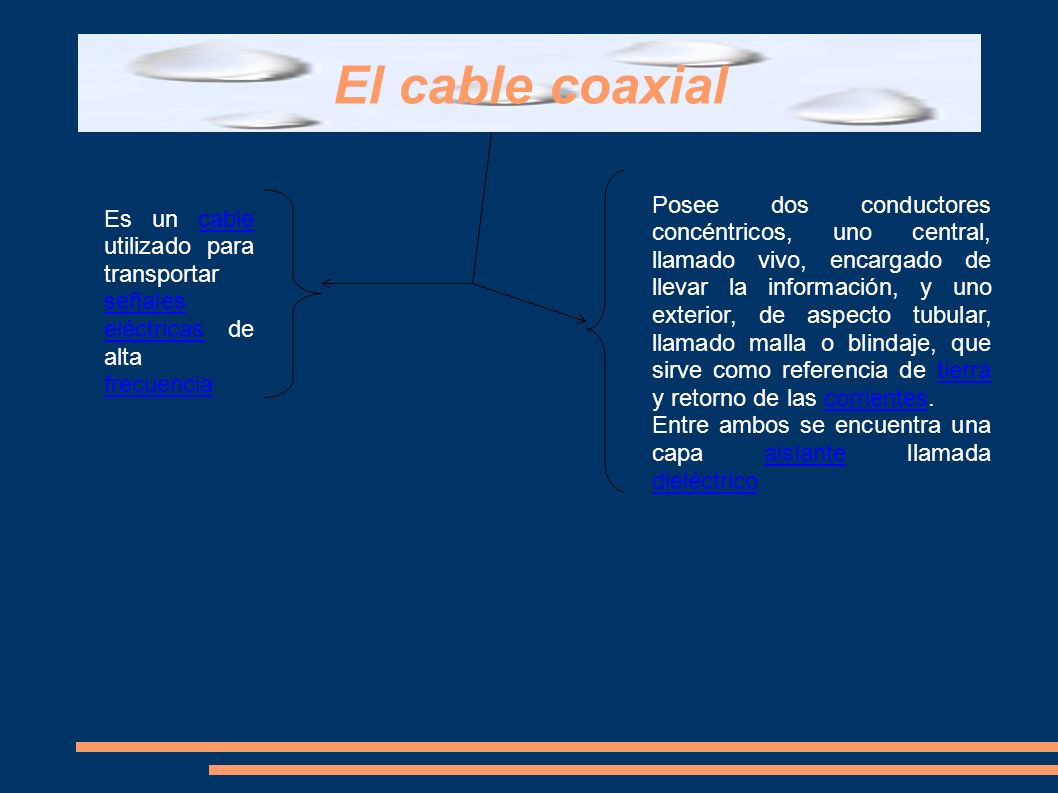

13 El cable coaxial Es un cable utilizado para transportar señales eléctricas de alta frecuenciacable señales eléctricas frecuencia Posee dos conductores concéntricos, uno central, llamado vivo, encargado de llevar la información, y uno exterior, de aspecto tubular, llamado malla o blindaje, que sirve como referencia de tierra y retorno de las corrientes.tierracorrientes Entre ambos se encuentra una capa aislante llamada dieléctricoaislante dieléctrico

14 Características y Tipos La característica principal de la familia RG-58 es el núcleo central de cobre. Tipos:cobre - RG-58/U: Núcleo de cobre sólido.cobre - RG-58 A/U: Núcleo de hilos trenzados. - RG-59: Transmisión en banda ancha (TV).banda ancha - RG-6: Mayor diámetro que el RG-59 y considerado para frecuencias más altas que este, pero también utilizado para transmisiones de banda ancha.diámetrobanda ancha - RG-62: Redes ARCnet. El clorura de polivinilo (PVC)PVC Es un tipo de plástico utilizado para construir el aislante y la cubierta protectora del cable en la mayoría de los tipos de cable coaxial. El cable coaxial de PVC es flexible y se puede instalar fácilmente en cualquier lugar. Sin embargo, cuando se quema, desprende gases tóxicos.PVC Plenum El plenum contiene materiales especiales en su aislamiento y en una clavija del cable. Estos materiales son resistentes al fuego y producen una mínima cantidad de humo; esto reduce los humos tóxicos. Sin embargo, el cableado plenum es más caro y menos flexible que el PVC. En ocasiones similares el cable coaxial es el de mayor uso mundial.plenumaislamiento

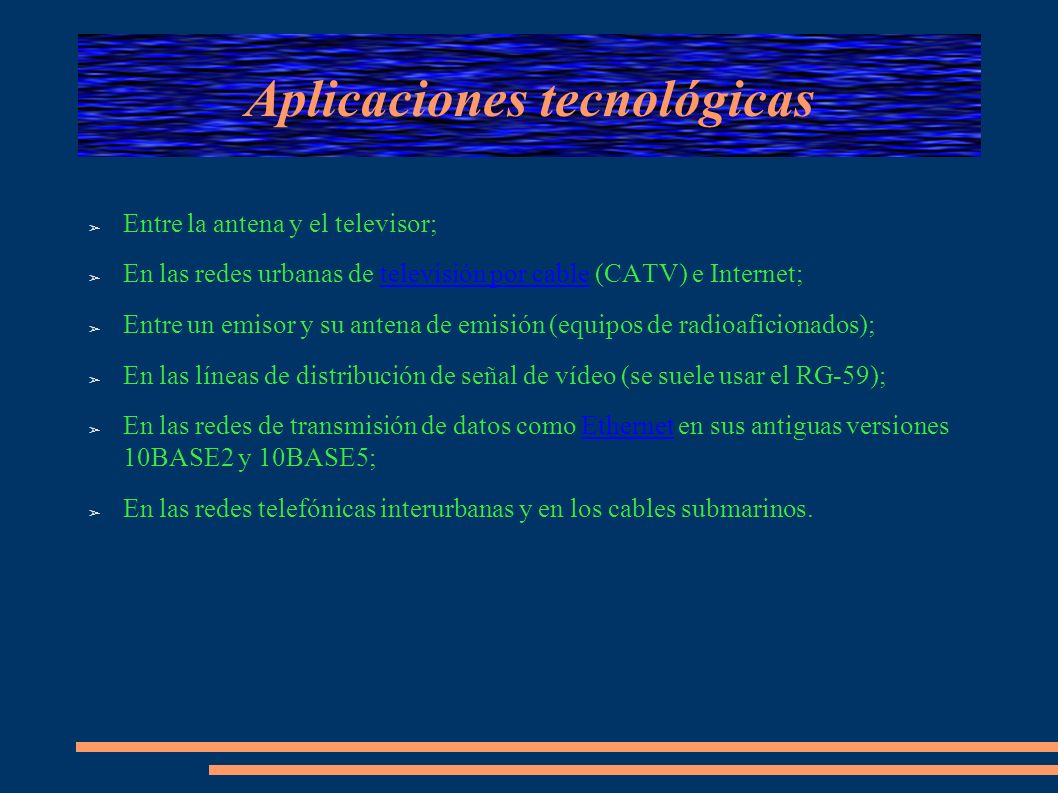

15 Aplicaciones tecnológicas ➢ Entre la antena y el televisor; ➢ En las redes urbanas de televisión por cable (CATV) e Internet;televisión por cable ➢ Entre un emisor y su antena de emisión (equipos de radioaficionados); ➢ En las líneas de distribución de señal de vídeo (se suele usar el RG-59); ➢ En las redes de transmisión de datos como Ethernet en sus antiguas versiones 10BASE2 y 10BASE5;Ethernet ➢ En las redes telefónicas interurbanas y en los cables submarinos.
