1 MICRO-GC : NUEVAS SOLUCIONES EN CROMATOGRAFIA DE GASES Micro-GC VARIAN 4900

2 QUÉ ES LA micro-GC ? Es una nueva tecnología en Cromatografía de Gases basada en los últimos desarrollos de la industria de micro-chip de silicio,que permite la miniaturización del sistema cromatográfico. Para análisis de muestras gaseosas o en forma vapor Análisis ultrarrápidos: segundos (típico) Detección universal a alta sensibilidad (~ 1 ppm) Manejo muy sencillo: no hace falta personal especializado Portátil : análisis tanto en Laboratorio como en campo. Control total desde software (local o remoto)

3 CAMPOS DE APLICACION GAS NATURAL : PODER CALORÍFICO,ODORIZANTES(THT,TBM) PETROQUÍMICA : GAS DE REFINERÍA, LPG´S PILAS DE COMBUSTIBLE : H2,GASES PERMANENTES MEDIOAMBIENTE : EMISIONES DE VERTEDEROS,ANALISIS DE AIRE HOSPITALES : GASES ANESTÉSICOS SEGURIDAD E HIGIENE : CONTAMINANTES EN AMBIENTES DE TRABAJO INDUSTRIA QUÍMICA : EMISIONES DE PLANTA,CHIMENEAS,PROCESOS INDUSTRIA GASISTA : MEZCLA DE GASES,GASES PUROS VULCANOLOGIA: FUMAROLAS, PREDICCIÓN DE TERREMOTOS CATÁLISIS: CINÉTICAS DE REACCIÓN,ANALISIS ON-LINE

4 VENTAJAS DE LA micro-GC RESULTADOS ANALÍTICOS INMEDIATOS: EN SEGUNDOS EN CUALQUIER LUGAR: LABORATORIO,PLANTA,CAMPO.... OPERACIÓN CONTINUA: ON-LINE AHORRO DE COSTES: MENOS ESPACIO,MENOS CONSUMO DE GASES FACIL DE USAR: NO ES NECESARIO PERSONAL ESPECIALIZADO INTEGRIDAD DE LA MUESTRA: SE PUEDE ANALIZAR EN EL ORIGEN SIN TEDIOSAS PREPARACIONES DE MUESTRA: ANALISIS DIRECTO ALTA SENSIBILIDAD: ~ 1 PPM REPRODUCIBILIDAD: < 2 % RSD FACIL MANTENIMIENTO: NO HAY PARTES MÓVILES

5 m-GC VARIAN 4900: Cómo funciona? Es un sistema cromatográfico totalmente miniaturizado con capacidad para 1-4 canales GC plug & play Cada canal GC es un cromatógrafo completo,incluyendo: Inyector miniaturizado de volumen variable Horno con columna capilar incorporada Detector micro-TCD miniaturizado Sistema neumático con EFC Sistema electrónico

6 m-GC VARIAN 4900: INYECTOR 1cm Sin partes móviles. Volumen variable: 1-10 uL,seleccionable por software. Tiempo de inyección en mili-segundos Anchura de pico mínima Ciclos de muestreo configurables Termostatización (110 ºC),opcional Cada canal analítico incorpora un inyector

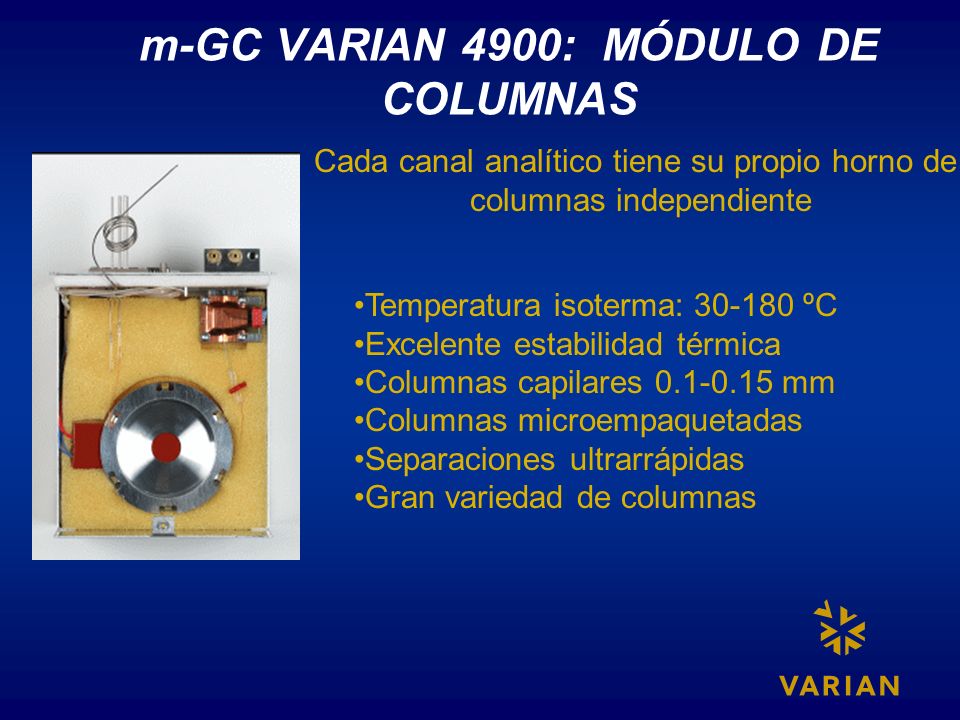

7 m-GC VARIAN 4900: MÓDULO DE COLUMNAS Cada canal analítico tiene su propio horno de columnas independiente Temperatura isoterma: ºC Excelente estabilidad térmica Columnas capilares mm Columnas microempaquetadas Separaciones ultrarrápidas Gran variedad de columnas

8 Volumen interno: 200 nanolitros Doble canal: muestra y referencia 4 filamentos (fabricados en 9 capas) Alta sensibilidad: 1ppm Autorango automático para cuantificar altas y bajas concentraciones en el mismo análisis Sistema de protección de filamentos m-GC VARIAN 4900: DETECTOR 1 cm Cada canal analítico incorpora un detector micro-TCD independiente

9 m-GC VARIAN 4900: SISTEMA NEUMÁTICO Cada canal analítico incorpora un sistema neumático independiente Control electrónico de gas portador Incrementa la velocidad del análisis Sistema de backflush programable Protege la columna analítica Permite el venteo de compuestos pesados Incrementa la frecuencia de análisis Pre-columnaColumna Analítica µTCD injector

10 m-GC VARIAN 4900: SISTEMA ELECTRONICO Cada canal analítico tiene su propio sistema electrónico Cada canal analítico es reconocido electrónicamente con sus valores por defecto (tipo columna,Tª máx etc..) Evita cualquier error de operación Almacenamiento de métodos en el propio módulo Control de flujos y temperaturas Fácil puesta a punto de métodos Sencillez de utilización

11 m-GC VARIAN 4900:COMUNICACIONES Salida serie RS-232 Seis señales analógicas de entrada Comunicación Ethernet TCP/IP Puertos Com opcionales,configurables RS-232 ó RS-485 para elementos externos Salida 4-20 mA (opcional)

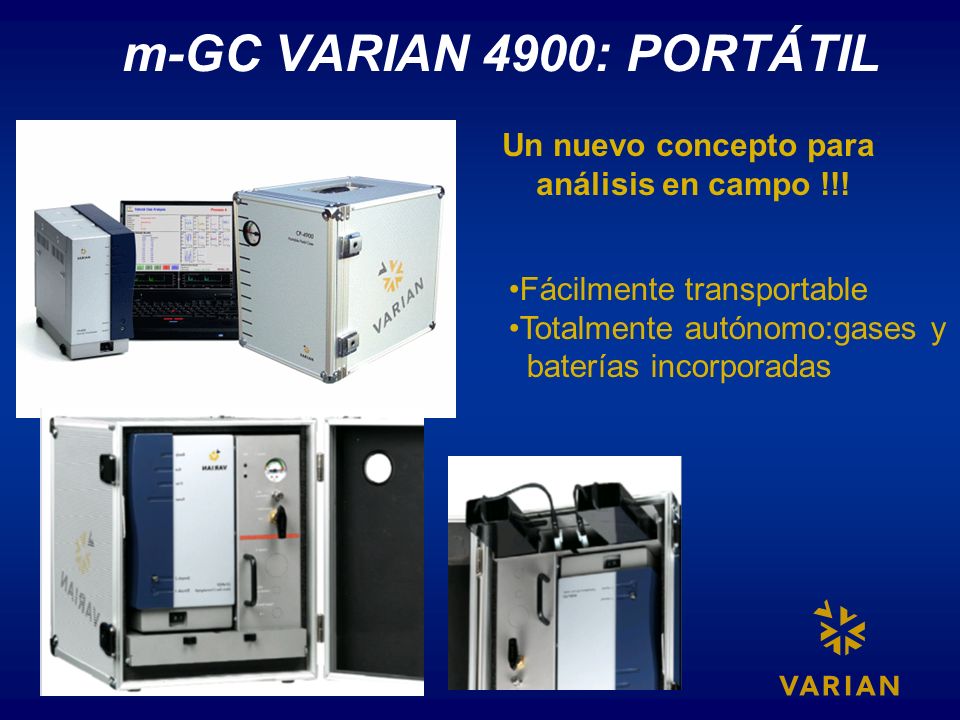

12 m-GC VARIAN 4900: PORTÁTIL Un nuevo concepto para análisis en campo !!! Fácilmente transportable Totalmente autónomo:gases y baterías incorporadas

13 m-GC VARIAN 4900:FÁCIL RECONFIGURACIÓN Fácil acceso lateral Canales intercambiables Inmediato funcionamiento con EDS (memoria electrónica de datos) Conexiones sin cables (plug&play) Sin posibilidad de error Listo para futuras ampliaciones

14 ANALISIS EXTENDIDO DE GAS NATURAL Seconds Volts Volts = Methane 2= Ethane 3= Propane 4=iso-Butane 5= Butane 6= neo-Pentane 7=iso-Pentane 8= Pentane 9= Hexane CP-Sil 5 module = Argon 2= Oxygen 3= Nitrogen Molsieve module 1 1= TBM TMB module 2 1 PoraPlot Q module = Nitrogen 2= Methane 3= Carbon dioxide 4= Ethane 5= Propane CP-SIL 5 60 sg MOLSIEVE 5A200 sg TBMPPQ140 sg

15 GAS NATURAL :COMPUESTOS SULFURADOS PPQ

16 PILAS DE COMBUSTIBLE 0,275 Volts 0,000 0,025 0,050 0,075 0,100 0,125 0,150 0,175 0,200 0,225 0,250 0,275 Hydrogen 39,996 Nitrogen 42,503 Methane 0,984 Carbon Monoxide 4,996 MicroGC Channel A gasmix1 Name ESTD concentration 0,0225 0,0250 Volts -0,0025 0,0000 0,0025 0,0050 0,0075 0,0100 0,0125 0,0150 0,0175 0,0200 0,0225 0,0250 Carbon Dioxide (ethylene) Ethane Water Propane MicroGC Channel C blend Name H2 N2 CH4 CO CO2 C2H6 H2O C3H8 MOLSIEVE 5A PPQ GAS PORTADOR: ArGAS PORTADOR: He Tiempo de análisis: 70 sg

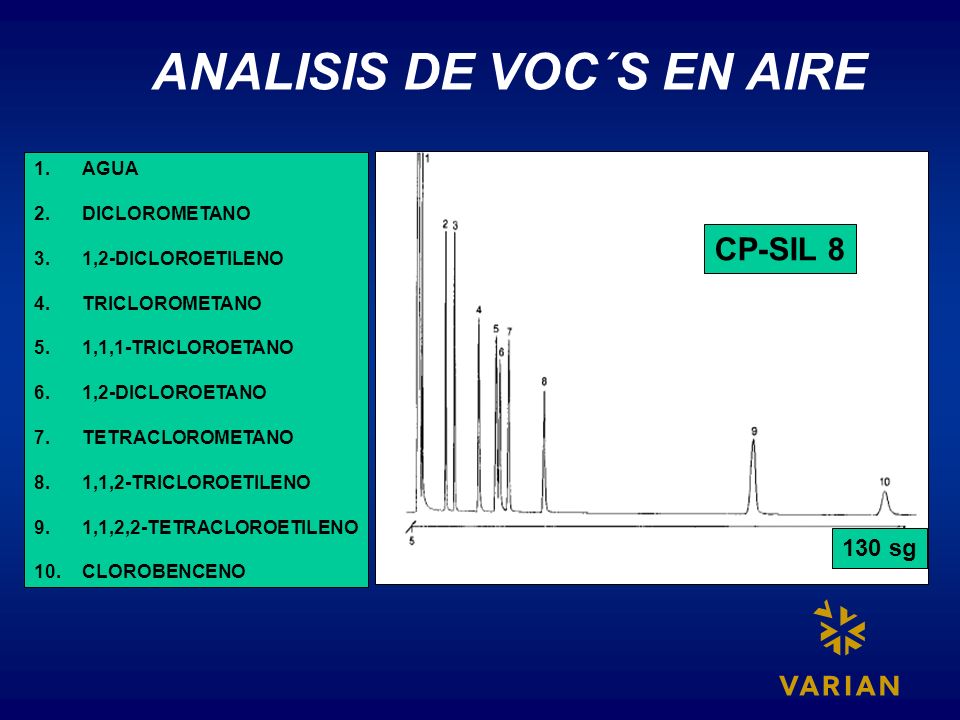

17 ANALISIS DE VOC´S EN AIRE 1.AGUA 2.DICLOROMETANO 3.1,2-DICLOROETILENO 4.TRICLOROMETANO 5.1,1,1-TRICLOROETANO 6.1,2-DICLOROETANO 7.TETRACLOROMETANO 8.1,1,2-TRICLOROETILENO 9.1,1,2,2-TETRACLOROETILENO 10.CLOROBENCENO 130 sg CP-SIL 8

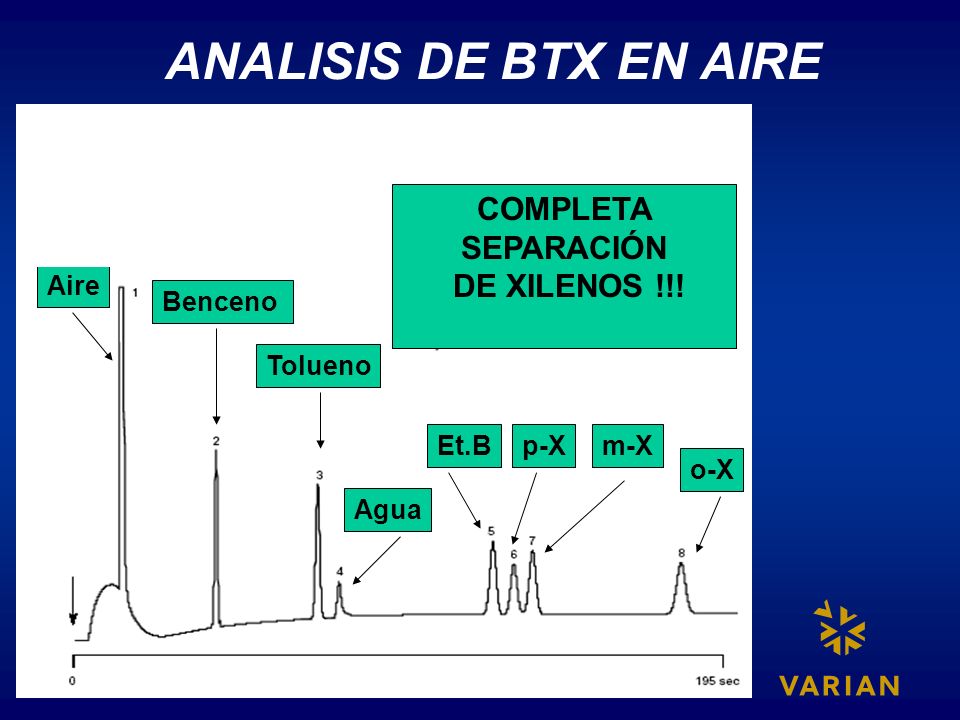

18 ANALISIS DE BTX EN AIRE Aire Benceno Tolueno Agua o-X m-Xp-XEt.B COMPLETA SEPARACIÓN DE XILENOS !!!

19 ANALISIS DE CFC
