1 Reguladores de flujo en cabecera Forma de gestión: Sistema de telegestión CITIGIS Ponentes: Daniel Urbiztondo / Francisco Pérez Barcelona, 30 de enero de 2007

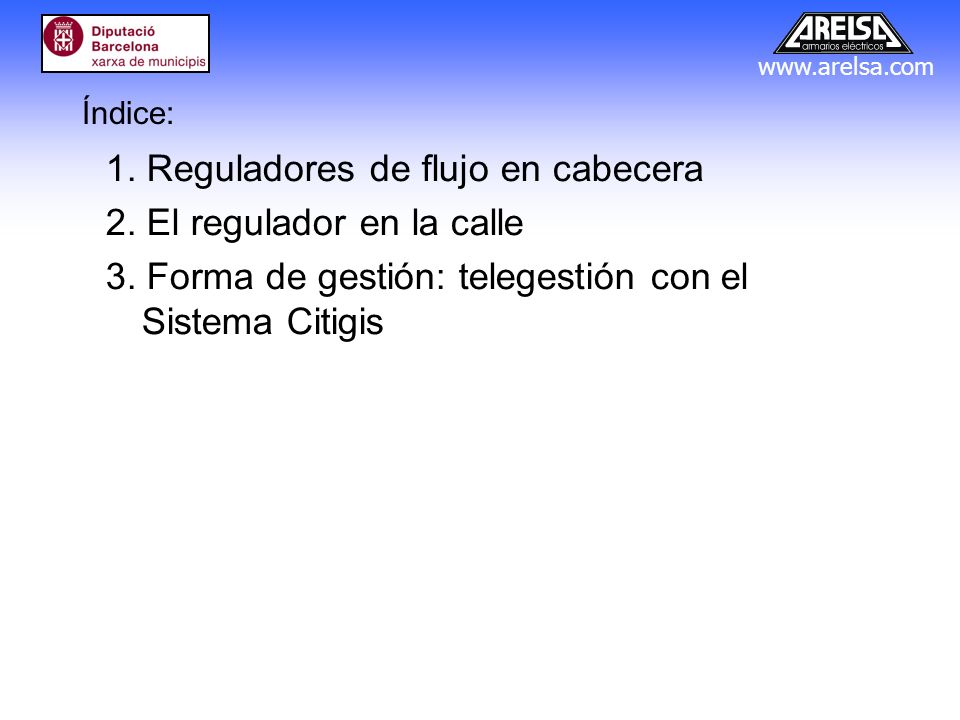

2 Índice: 1. Reguladores de flujo en cabecera 2. El regulador en la calle 3. Forma de gestión: telegestión con el Sistema Citigis

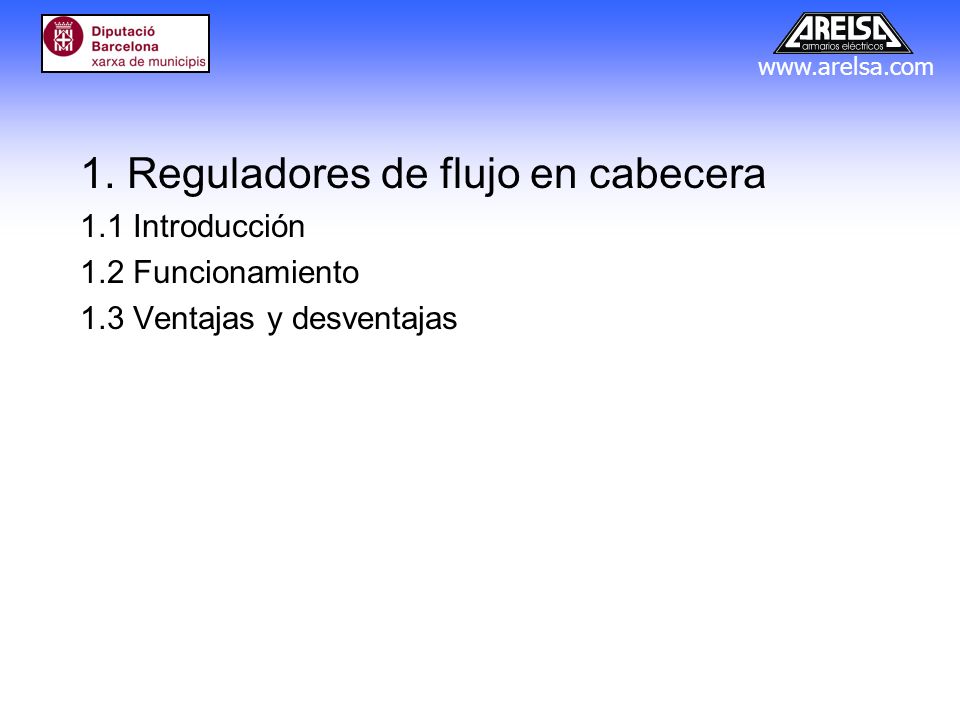

3 1. Reguladores de flujo en cabecera 1.1 Introducción 1.2 Funcionamiento 1.3 Ventajas y desventajas

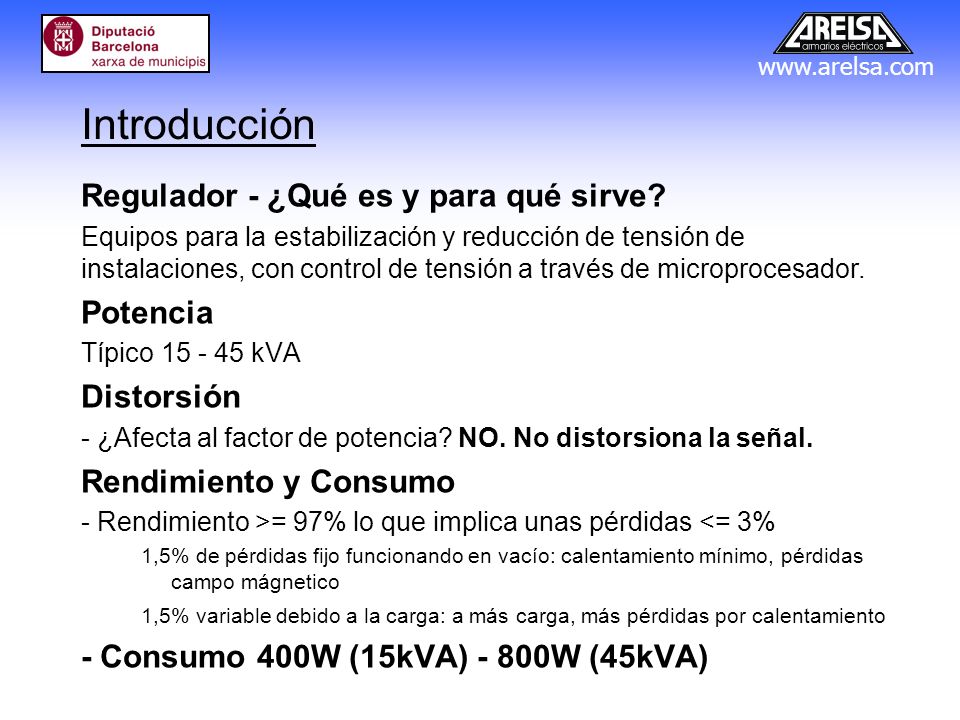

4 Regulador - ¿Qué es y para qué sirve? Equipos para la estabilización y reducción de tensión de instalaciones, con control de tensión a través de microprocesador. Potencia Típico kVA Distorsión - ¿Afecta al factor de potencia? NO. No distorsiona la señal. Rendimiento y Consumo - Rendimiento >= 97% lo que implica unas pérdidas <= 3% 1,5% de pérdidas fijo funcionando en vacío: calentamiento mínimo, pérdidas campo mágnetico 1,5% variable debido a la carga: a más carga, más pérdidas por calentamiento - Consumo 400W (15kVA) - 800W (45kVA) Introducción

5 Tensión de salida: Rango típico V Precisión en la tensión de salida: 0,5% - 2,5% (1V - 5V) Saltos de tensión: (saltos de 10V - 4V) Rampas: Rampa lenta (típica): min Rampa rápida (pruebas) : seg Uso típico en alumbrado público V(estabilización) = 220V V(ahorro) = V Funcionamiento

6 Ventajas y desventajas VENTAJAS: - Fácil de instalar - Protección de los elementos de la instalación - Mantenimiento centralizado en el cuadro - Amortización rápida debida al ahorro conseguido DESVENTAJAS: - Ahorro no óptimo en el punto de luz Depende del peor caso: tipo de lámpara, caída de tensión - Las averías tienen efecto sobre toda la instalación - Repuestos de la parte electrónica caros

7 2. El regulador en la calle 2.1 Averías más frecuentes 2.2 Protección básica del regulador

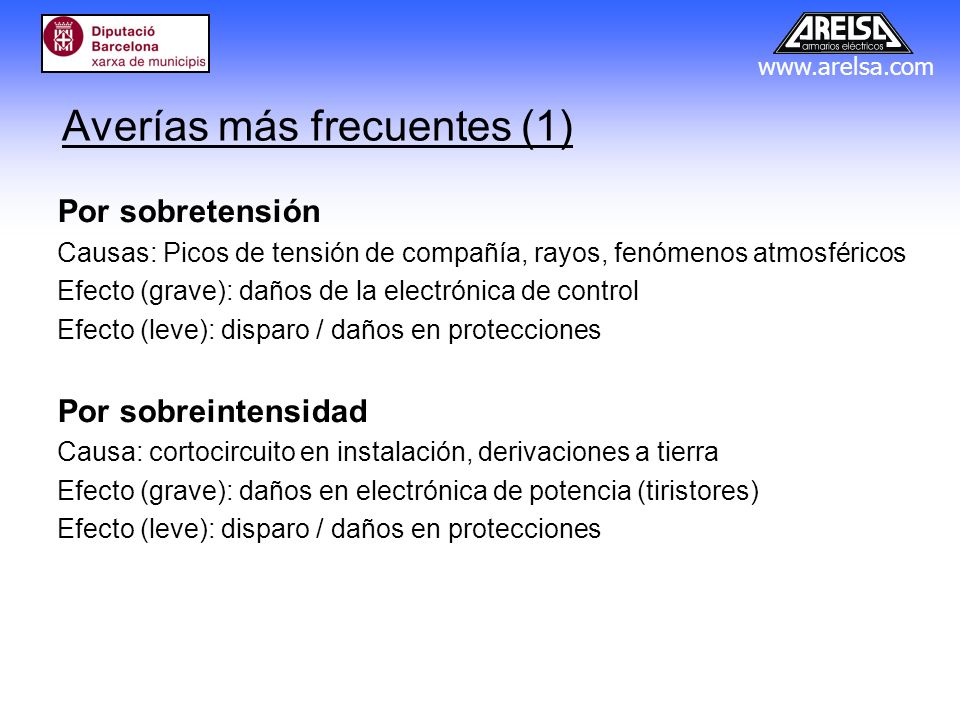

8 Averías más frecuentes (1) Por sobretensión Causas: Picos de tensión de compañía, rayos, fenómenos atmosféricos Efecto (grave): daños de la electrónica de control Efecto (leve): disparo / daños en protecciones Por sobreintensidad Causa: cortocircuito en instalación, derivaciones a tierra Efecto (grave): daños en electrónica de potencia (tiristores) Efecto (leve): disparo / daños en protecciones

9 Averías más frecuentes (2) Por sobrecarga Causas: Exceso de lámparas, consumo excesivo de reactiva, cargas desequilibradas (sobrecarga en una fase) Efecto (grave): Envejecimiento prematuro de aislamiento en trafos y cableado Efecto (leve): Disparo / daños en protecciones Por sobrecalentamiento Causas: Fallo ventilador, ventilación natural insuficiente Efecto (medio): envejecimiento prematuro de la electrónica Otras Causas: Armónicos y perturbaciones del suministro de compañía Efecto (grave): Daños en la electrónica

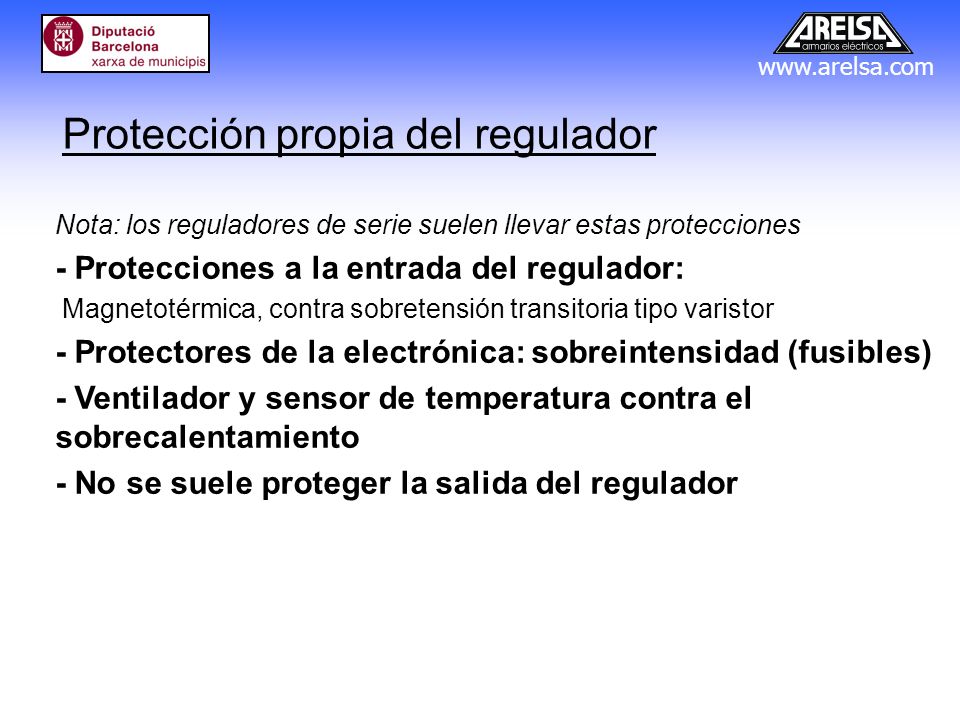

10 Protección propia del regulador Nota: los reguladores de serie suelen llevar estas protecciones - Protecciones a la entrada del regulador: Magnetotérmica, contra sobretensión transitoria tipo varistor - Protectores de la electrónica: sobreintensidad (fusibles) - Ventilador y sensor de temperatura contra el sobrecalentamiento - No se suele proteger la salida del regulador

11 Protección adicional recomendada Protectores de sobretensión a la entrada De tipo B y/o tipo C contra: - Rayos y fenómenos atmosféricos - Sobretensiones de compañía por conmutaciones en alta tensión Protectores de sobretensión a la salida De tipo C contra rayos Protecciones magnetotérmicas de las líneas de salida Magnetotérmicos de curva rápida y diferenciales

12 3. Forma de gestión: telegestión con el Sistema Citigis 3.1 ¿Qué es un sistema de telegestión? 3.2 Funciones 3.3 Resultados 3.4 Demostración del Sistema Citigis

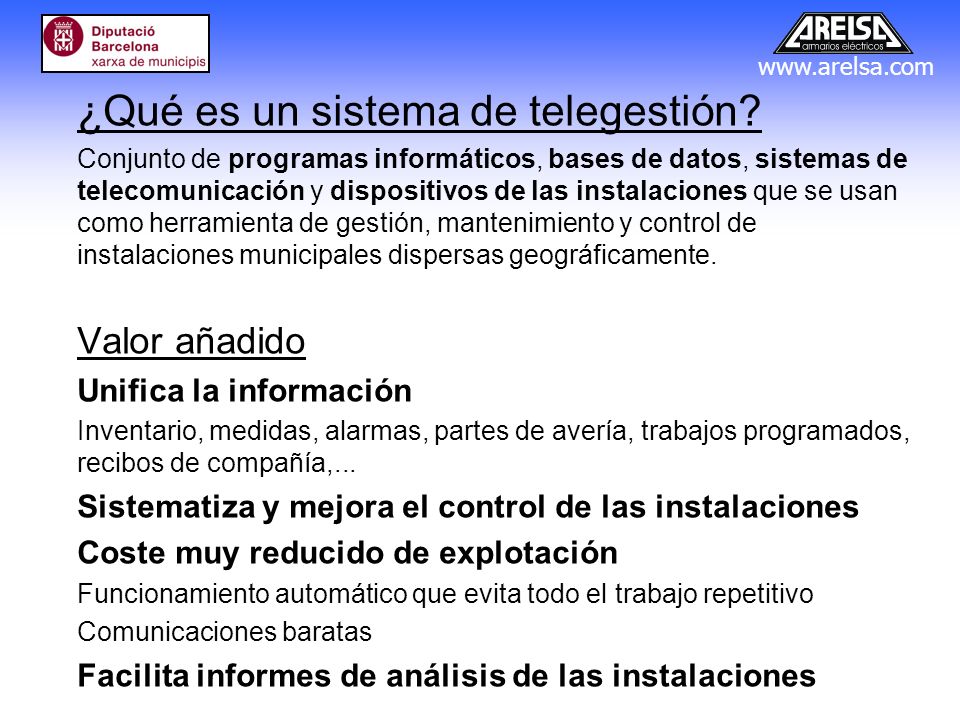

13 ¿Qué es un sistema de telegestión? Conjunto de programas informáticos, bases de datos, sistemas de telecomunicación y dispositivos de las instalaciones que se usan como herramienta de gestión, mantenimiento y control de instalaciones municipales dispersas geográficamente. Valor añadido Unifica la información Inventario, medidas, alarmas, partes de avería, trabajos programados, recibos de compañía,... Sistematiza y mejora el control de las instalaciones Coste muy reducido de explotación Funcionamiento automático que evita todo el trabajo repetitivo Comunicaciones baratas Facilita informes de análisis de las instalaciones

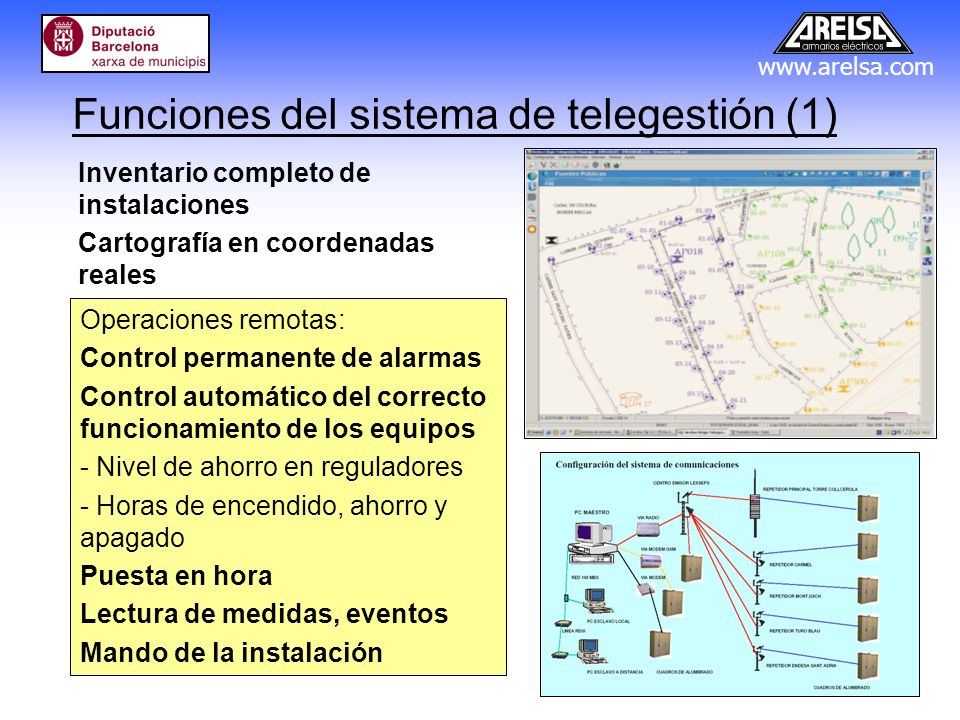

14 Operaciones remotas: Control permanente de alarmas Control automático del correcto funcionamiento de los equipos - Nivel de ahorro en reguladores - Horas de encendido, ahorro y apagado Puesta en hora Lectura de medidas, eventos Mando de la instalación Funciones del sistema de telegestión (1) Inventario completo de instalaciones Cartografía en coordenadas reales

15 Más operaciones remotas: Lectura de contadores - Energía activa y reactiva - Maxímetro - Factor de potencia Ajuste de tensiones de reguladores Funciones del sistema de telegestión (2) Importación de los recibos de compañía - Análisis de la tarifa óptima - Desvíos respecto a previsiones, recargos - Control de errores de facturación (pólizas de baja, …) Informes de consumo y eficiencia energéticos

16 Resultados en instalaciones telegestionadas Funcionamiento Reguladores y reactancias OK >95% instalaciones, >97% tiempo) Ahorro AHORRO POR INSTALACIÓN AHORRO GLOBAL CIUDAD: 27% Servicio al ciudadano Reducción reclamaciones en un 20% Incidencias Se acorta la duración de las incidencias Periodo de amortización de reguladores años regulador: 20% - 40% reactancia doble nivel: % ajuste horario: 3-5%

17 Demo del Sistema Citigis El Sistema Citigis controla una instalación: - Terminal Urbilux Mando, control de alarmas, registros, medidas - Regulador Sistema de ahorro, tensión enviada - Contador electrónico Medidas

18 Muchas gracias por su atención Si desean realizar alguna consulta, diríjanse a nuestro personal presente o nuestra página web
