1 © 2007 Cisco Systems, Inc. Todos los derechos reservados.Información pública de Cisco1 Conexión a la red Networking para el hogar y pequeñas empresas: Capítulo 3

2 2Información pública de Cisco© 2007 Cisco Systems, Inc. Todos los derechos reservados. Objetivos  Explicar el concepto de creación de redes y los beneficios de éstas.  Explicar el concepto de protocolos de comunicación.  Explicar cómo se produce la comunicación a través de una red Ethernet local.  Describir los dispositivos de la capa de Acceso y los métodos de comunicación en una red Ethernet local.  Describir los dispositivos de la capa de Distribución y los métodos de comunicación a través de las redes.  Planificar, implementar y verificar una red local.

3 3Información pública de Cisco© 2007 Cisco Systems, Inc. Todos los derechos reservados. Creación de redes y sus beneficios  Las redes tienen la capacidad de conectar personas y equipos sin importar en qué lugar del mundo se encuentren.

4 4Información pública de Cisco© 2007 Cisco Systems, Inc. Todos los derechos reservados. Creación de redes y sus beneficios  Redes domésticas pequeñas  Redes SOHO  Redes medianas  Redes mundiales  ¿Beneficios?

5 5Información pública de Cisco© 2007 Cisco Systems, Inc. Todos los derechos reservados. Creación de redes y sus beneficios  Componentes de una red de información Periféricos Hosts Dispositivos de red Medios de red

6 6Información pública de Cisco© 2007 Cisco Systems, Inc. Todos los derechos reservados. Creación de redes y sus beneficios  Funciones de las computadoras en una red  Clientes y servidores

7 7Información pública de Cisco© 2007 Cisco Systems, Inc. Todos los derechos reservados. Creación de redes y sus beneficios  Redes de computadoras punto a punto

8 8Información pública de Cisco© 2007 Cisco Systems, Inc. Todos los derechos reservados. Topologías de red  Diferencias entre las topologías física y lógica y cómo se representan las redes en forma gráfica

9 9Información pública de Cisco© 2007 Cisco Systems, Inc. Todos los derechos reservados. Topologías física y lógica Física  Registra dónde está ubicado cada host y cómo está conectado a la red.  Muestra Dónde están los cables Las ubicaciones de los dispositivos de networking que conectan los hosts Lógica  Agrupa los hosts según el uso que hacen de la red, independientemente de la ubicación física que tengan.  Se pueden registrar Los nombres de los hosts Las direcciones La información de los grupos y las aplicaciones

10 10Información pública de Cisco© 2007 Cisco Systems, Inc. Todos los derechos reservados. Comunicación  Tres elementos esenciales de la comunicación: origen, destino y canal

11 11Información pública de Cisco© 2007 Cisco Systems, Inc. Todos los derechos reservados. Protocolos de comunicación Entre humanos  Identificación del emisor y el receptor  Medio o canal de comunicación acordado (en persona, teléfono, carta, fotografía)  Modo de comunicación adecuado (hablado, escrito, ilustrado, interactivo o de una vía)  Idioma común  Gramática y estructura de las oraciones  Velocidad y momento de entrega Entre computadores  Formato de mensaje  Tamaño del mensaje  Sincronización  Encapsulado  Codificación  Patrón estándar del mensaje

12 12Información pública de Cisco© 2007 Cisco Systems, Inc. Todos los derechos reservados. Protocolos de comunicación  Necesidad de reglas y protocolos para que se produzca la comunicación Encapsulado

13 13Información pública de Cisco© 2007 Cisco Systems, Inc. Todos los derechos reservados. Protocolos de comunicación  Codificación: Escoger los símbolos adecuados para colocar el mensaje en ese tipo de medio en particular

14 14Información pública de Cisco© 2007 Cisco Systems, Inc. Todos los derechos reservados. Protocolos de comunicación  Concepto de encapsulado y formato de mensajes

15 15Información pública de Cisco© 2007 Cisco Systems, Inc. Todos los derechos reservados. Protocolos de comunicación  El tamaño de los mensajes se limita a lo que el receptor puede procesar por vez. Se eliminan los mensajes muy largos o muy cortos.

16 16Información pública de Cisco© 2007 Cisco Systems, Inc. Todos los derechos reservados.  Sincronización  Temporización (tiempos de espera, velocidad)  Método de acceso  Control de flujo Protocolos de comunicación

17 17Información pública de Cisco© 2007 Cisco Systems, Inc. Todos los derechos reservados. Protocolos de comunicación  Patrones de mensajes Unicast: uno a uno Multicast: uno a grupo Broadcast: uno a todos

18 18Información pública de Cisco© 2007 Cisco Systems, Inc. Todos los derechos reservados. Encapsulado Protocolos de comunicación  Analogía con los conceptos de comunicaciones humanas, tamaños de unidad, temporización, encapsulado, codificación y modelos de mensaje estándar con el término “protocolo”

19 19Información pública de Cisco© 2007 Cisco Systems, Inc. Todos los derechos reservados. Comunicación a través de una red Ethernet local  Los dispositivos de una red local deben compartir protocolos comunes para comunicarse (comunicación mediante reglas). El protocolo de redes locales más común es Ethernet

20 20Información pública de Cisco© 2007 Cisco Systems, Inc. Todos los derechos reservados. Beneficios de la normalización  Facilitan el diseño  Simplifican el desarrollo de productos  Promueven la competencia  Proporcionan interconexiones coherentes  Facilitan la capacitación  Proporcionan más opciones de fabricantes a los clientes Importancia de la normalización en los protocolos de comunicación de computadoras

21 21Información pública de Cisco© 2007 Cisco Systems, Inc. Todos los derechos reservados. Direccionamiento físico  El direccionamiento físico (dir. MAC) identifica el origen, el destino y el canal de una red Ethernet

22 22Información pública de Cisco© 2007 Cisco Systems, Inc. Todos los derechos reservados. La trama Ethernet

23 23Información pública de Cisco© 2007 Cisco Systems, Inc. Todos los derechos reservados. Diseño jerárquico de las redes  Razones para el diseño jerárquico Ubicación de los hosts Cantidad de broadcasts  Capas del diseño jerárquico Capa de acceso Capa de distribución Capa núcleo

24 24Información pública de Cisco© 2007 Cisco Systems, Inc. Todos los derechos reservados. Direccionamiento lógico  Las direcciones lógicas o de red (IP) se asignan según la ubicación de un host en una red (origen y destino)  Partes de la dirección de lógica: Red Host

25 25Información pública de Cisco© 2007 Cisco Systems, Inc. Todos los derechos reservados. La capa de acceso  La capa de acceso proporciona un punto de conexión a la red para los dispositivos de los usuarios finales y permite que varios hosts se conecten a otros a través de un dispositivo de red.

26 26Información pública de Cisco© 2007 Cisco Systems, Inc. Todos los derechos reservados. Dispositivos de la capa de acceso y métodos de comunicación: El hub y los dominios de colisión  Un hub repite el mensaje a todos los dispositivos conectados. Solo un mensaje puede circular al la vez.  El ancho de banda es compartido. Crea un dominio de colisión. Colisiones Retransmisiones Tiempos de espera

27 27Información pública de Cisco© 2007 Cisco Systems, Inc. Todos los derechos reservados. Dispositivos de la capa de acceso y métodos de comunicación: El switch  Los switches utilizan las direcciones físicas (MAC) para determinar el puerto destino para una trama Ethernet.  Aprendizaje  Flooding (inundación)  Mensajes de broadcast

28 28Información pública de Cisco© 2007 Cisco Systems, Inc. Todos los derechos reservados. El dominio de broadcast (difusión)  Dominios de broadcast o difusión y su alcance usando hubs y switches

29 29Información pública de Cisco© 2007 Cisco Systems, Inc. Todos los derechos reservados. El procotolo ARP y la tabla ARP ARP: Protocolo de resolución de direcciones (Address Resolution Protocol) Se envía como broadcast Solo responde con su dirección MAC el host cuya IP coincide

30 30Información pública de Cisco© 2007 Cisco Systems, Inc. Todos los derechos reservados. La capa de distribución  La capa de distribución proporciona un punto de conexión para redes independientes y controla el flujo de información entre las redes.

31 31Información pública de Cisco© 2007 Cisco Systems, Inc. Todos los derechos reservados. Dispositivos de la capa de distribución y métodos de comunicación  Criterios para dividir una red y agregar una capa de distribución: Ubicación física Función lógica Requisitos de seguridad Requisitos de aplicación

32 32Información pública de Cisco© 2007 Cisco Systems, Inc. Todos los derechos reservados. Dispositivos de la capa de distribución y métodos de comunicación: Routers  Los routers conectan una red local con otras redes locales entre si. Bloquean los broadcasts de capa 2.  Mantienen tablas de rutas en las que se encuentran todas las redes conectadas y las anunciadas por otros routers.

33 33Información pública de Cisco© 2007 Cisco Systems, Inc. Todos los derechos reservados. Dispositivos de la capa de distribución y métodos de comunicación: El gateway por defecto  Puerta de enlace predeterminada o gateway por defecto: Usado por el host para enviar mensajes a otros hosts en redes remotas.

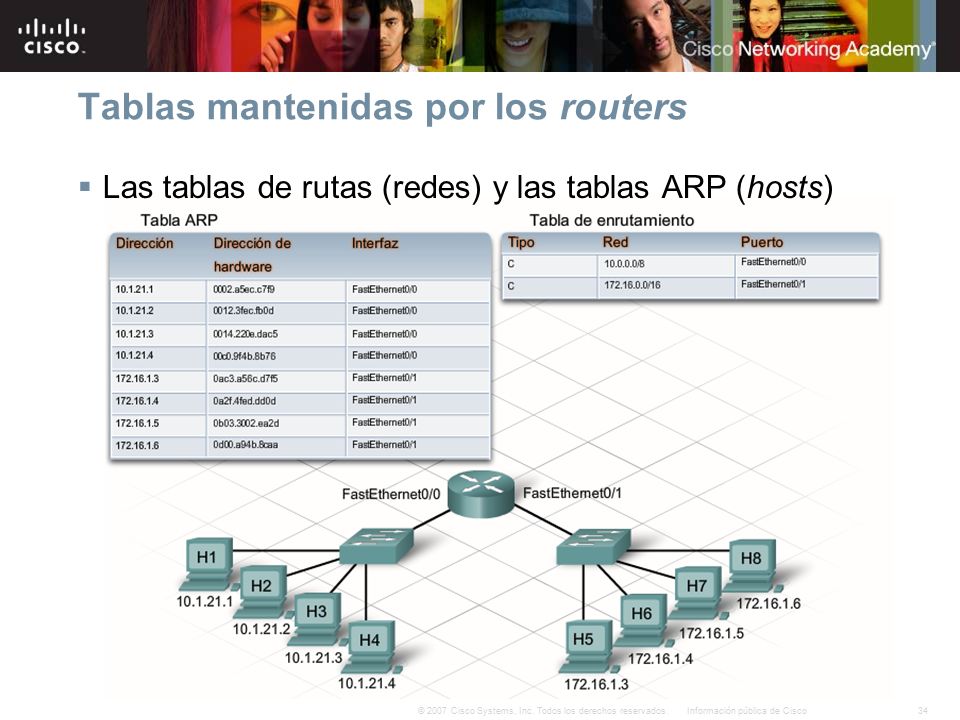

34 34Información pública de Cisco© 2007 Cisco Systems, Inc. Todos los derechos reservados. Tablas mantenidas por los routers  Las tablas de rutas (redes) y las tablas ARP (hosts)

35 35Información pública de Cisco© 2007 Cisco Systems, Inc. Todos los derechos reservados. Dispositivos de la capa de distribución y métodos de comunicación  El término "red de área local" (LAN) se refiere a una red local o un grupo de redes locales interconectadas a alta velocidad, que están bajo el mismo control administrativo.

36 36Información pública de Cisco© 2007 Cisco Systems, Inc. Todos los derechos reservados. Comparación entre todos los hosts en una sola red o en varias redes  Ventajas y desventajas de una sola red Ventajas: Apropiado para redes más simples Menor complejidad y costos de red más bajos. Permite que los dispositivos sean “vistos” por otros dispositivos. Transferencia de datos más rápida; comunicación más directa. Fácil acceso a los dispositivos. Desventajas: Todos los hosts están en un dominio de broadcast que provoca más tráfico en el segmento y puede ralentizar el rendimiento de la red.

37 37Información pública de Cisco© 2007 Cisco Systems, Inc. Todos los derechos reservados. Comparación entre todos los hosts en una sola red o en varias redes  Ventajas y desventajas de una varias redes Ventajas: Más adecuado para redes más grandes y complejas. Divide los dominios de broadcast y disminuye el tráfico. Puede mejorar el rendimiento en cada segmento. Hace que las máquinas sean invisibles para otras ubicadas en diferentes segmentos de la red local. Puede brindar una mayor seguridad. Puede mejorar la organización de la red. Desventajas: Requiere la utilización del enrutamiento (capa de distribución). El router puede ralentizar el tráfico entre los segmentos. Mayor complejidad y costos más altos.

38 38Información pública de Cisco© 2007 Cisco Systems, Inc. Todos los derechos reservados. El packet tracer 5.0  Aprender a utilizar el Packet Tracer

39 39Información pública de Cisco© 2007 Cisco Systems, Inc. Todos los derechos reservados. Planificar, implementar y verificar una red local  Planificar y documentar la construcción de una red Ethernet pequeña para el hogar o para una pequeña empresa

40 40Información pública de Cisco© 2007 Cisco Systems, Inc. Todos los derechos reservados. Planificar, implementar y verificar una red local  Planificar y documentar la construcción de una red Ethernet pequeña para el hogar o para una pequeña empresa

41 41Información pública de Cisco© 2007 Cisco Systems, Inc. Todos los derechos reservados. Consideraciones al planificar, implementar y verificar una red local  Entorno físico en donde se instalará la red: Control de la temperatura: todos los dispositivos tienen rangos específicos de temperatura y requisitos de humedad para funcionar correctamente Disponibilidad y ubicación de los tomacorrientes  Configuración física de la red: Ubicación física de los dispositivos (por ejemplo, routers, switches y hosts) Modo de interconexión de todos los dispositivos Ubicación y longitud de todo el cableado Configuración de hardware de los dispositivos finales, como hosts y servidores  Configuración lógica de la red: Ubicación y tamaño de los dominios de broadcast y de colisiones Esquema de direccionamiento IP Esquema de denominación de equipos Configuración del uso compartido Permisos

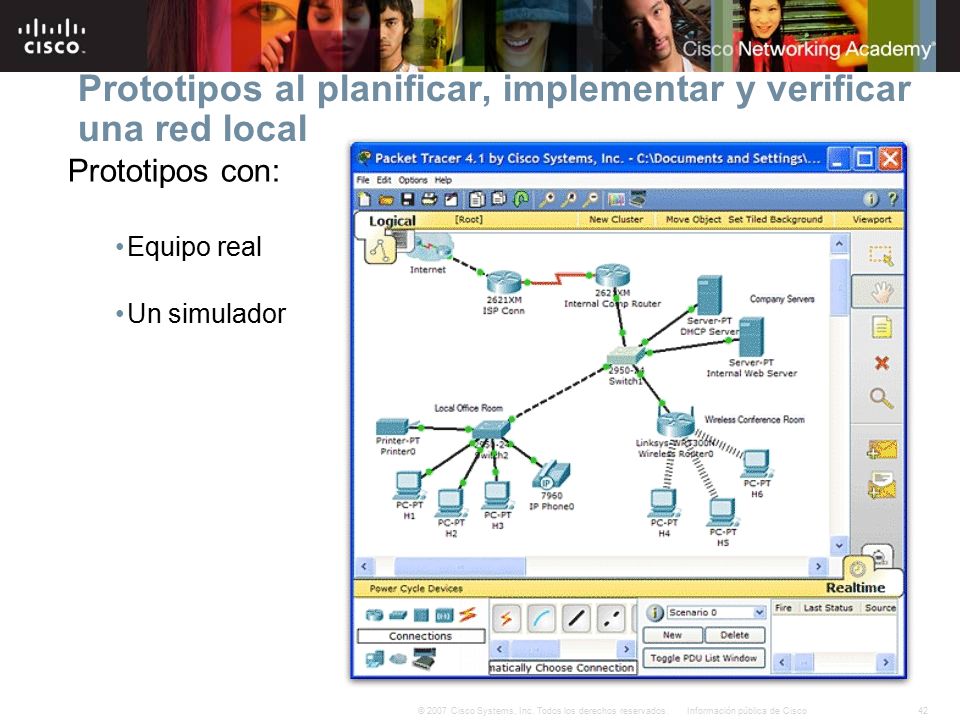

42 42Información pública de Cisco© 2007 Cisco Systems, Inc. Todos los derechos reservados. Prototipos al planificar, implementar y verificar una red local Prototipos con: Equipo real Un simulador

43 43Información pública de Cisco© 2007 Cisco Systems, Inc. Todos los derechos reservados. Planificar, implementar y verificar una red local  Características de los dispositivos multifunción y cómo se usan en la red

44 44Información pública de Cisco© 2007 Cisco Systems, Inc. Todos los derechos reservados. Planificar, implementar y verificar una red local  Conexión del router Linksys

45 45Información pública de Cisco© 2007 Cisco Systems, Inc. Todos los derechos reservados. Planificar, implementar y verificar una red local: Compartir recursos  Con el uso compartido simple de archivos (default en XP). No es posible evitar que usuarios y grupos específicos tengan acceso a los archivos compartidos.  Al deshabilitar el uso compartido simple de archivos puede se puede asignar niveles de seguridad o permisos más específicos: Control total Modificar Leer y ejecutar Mostrar el contenido de la carpeta Lectura Escritura También se puede asignar una unidad de disco a un rec. compartido

46 46Información pública de Cisco© 2007 Cisco Systems, Inc. Todos los derechos reservados. Resumen  Las redes informáticas transportan datos usando hosts como clientes, servidores o ambas cosas.  Toda la comunicación por computadora involucra un origen, un destino y un canal.  Las reglas que se denominan protocolos rigen las comunicaciones informáticas.  Las redes más grandes se dividen en redes más pequeñas que pueden administrarse mejor usando un diseño jerárquico por capas.  Cada host de la red necesita tanto una dirección MAC física como una dirección IP lógica.  Un buen diseño de red requiere una buena planificación de red.
