1 Eliane Veit Instituto de Física - UFRGS La Paz Agosto 2005 Diagrama AVM: un instrumento heurístico para la reflexión y análisis de actividades de modelado computacional II CURSO BOLIVIANO DE ENSEÑANZA DE LA FÍSICA Carrera de Física, UMSA

2 En esta presentación Por qué modelado computacional en la enseñanza de Física? Modelos científicos (físicos) Modelado esquemático en la solución de problemas Método Predecir Observar Explicar (P.O.E.) El Diagrama AVM

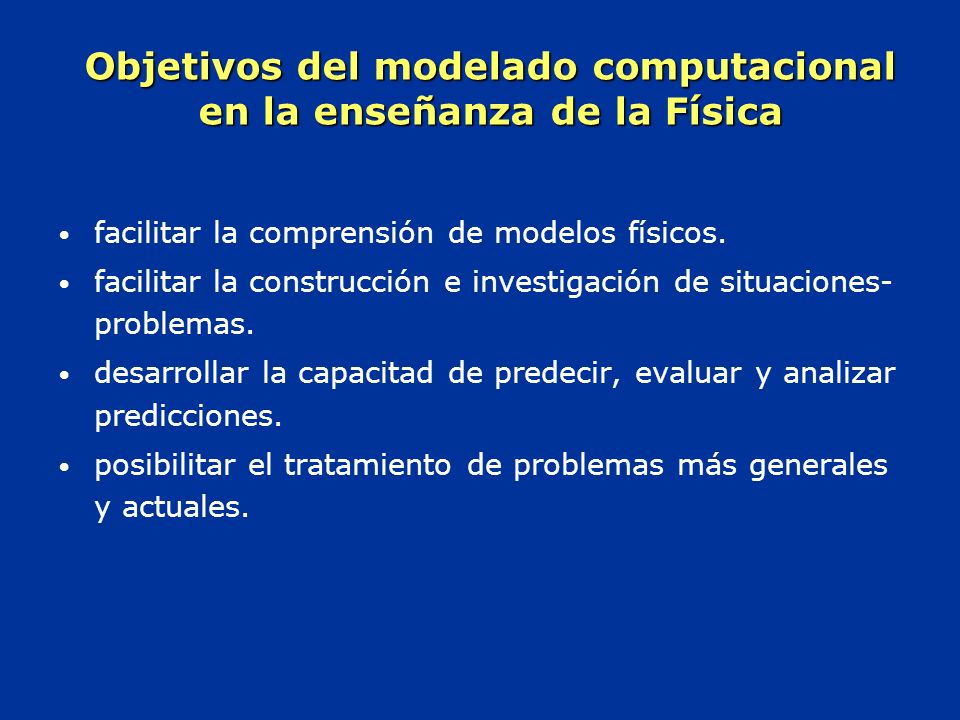

3 Objetivos del modelado computacional en la enseñanza de la Física facilitar la comprensión de modelos físicos. facilitar la construcción e investigación de situaciones- problemas. desarrollar la capacitad de predecir, evaluar y analizar predicciones. posibilitar el tratamiento de problemas más generales y actuales.

4 ¿Qué es un modelo en Física? representación simplificada e idealizada de un sistema o fenómeno físico. Aceptado por los científicos constituido por proposiciones semánticas representaciones (externas) y modelos matemáticos subyacentes Son abstracciones creadas por los científicos, que no existen en la naturaleza!

5 Ejemplo Modelo de un gas ideal: el gas es constituido por partículas puntuales (con toda la masa concentrada en un punto) que interactúan vía colisiones perfectamente elásticas. No hay en la naturaleza tal sistema. Ésta es una idealización de los físicos, que sirve como punto de partida para la descripción de propiedades características de los gases, como presión, volumen y temperatura

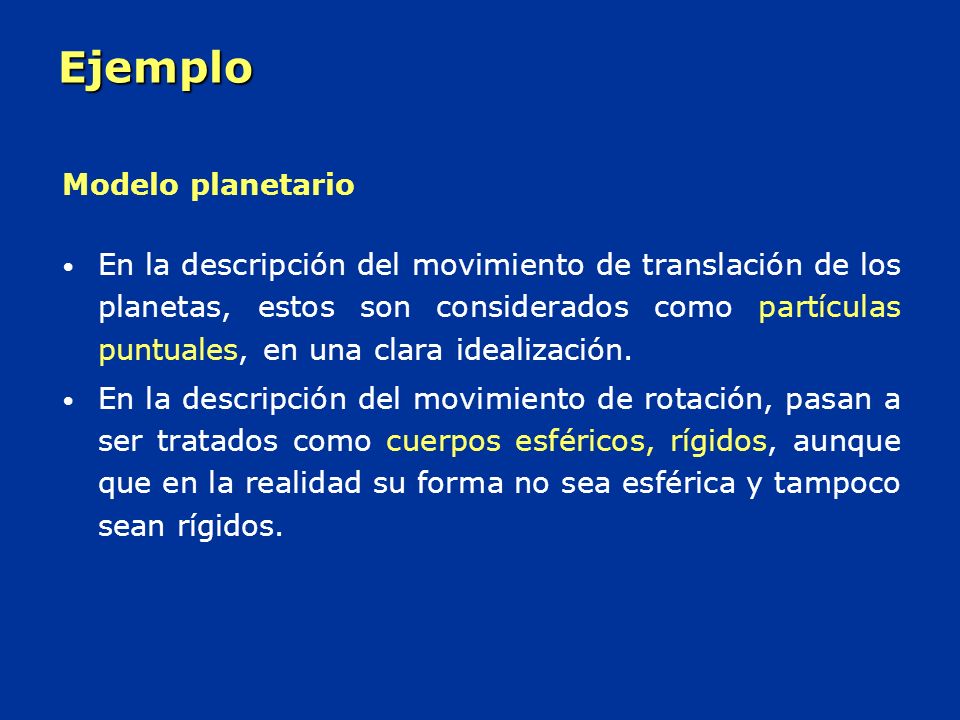

6 Ejemplo Modelo planetario En la descripción del movimiento de translación de los planetas, estos son considerados como partículas puntuales, en una clara idealización. En la descripción del movimiento de rotación, pasan a ser tratados como cuerpos esféricos, rígidos, aunque que en la realidad su forma no sea esférica y tampoco sean rígidos.

7 Con respecto a modelos Es esencial darse cuenta que la Ciencia tiene origen en la mente de los científicos. O sea, es una construcción humana que busca describir el universo, a través de teorías, modelos, probando hipótesis e sometiendo a la evaluación empírica. Los modelos no son cristalizados en su forma de creación, sino reformulados, mejorados o abandonados, dependiendo de su éxito en la descripción de los resultados experimentales o con razonamiento teóricos. Presentan contexto de validez y distintos grados de precisión.

8 Praxis científica crear modelos científicos. verificar se describen bien los fenómenos. determinar su contexto de validez. mejorar la precisión de los resultados. e hacer predicciones.

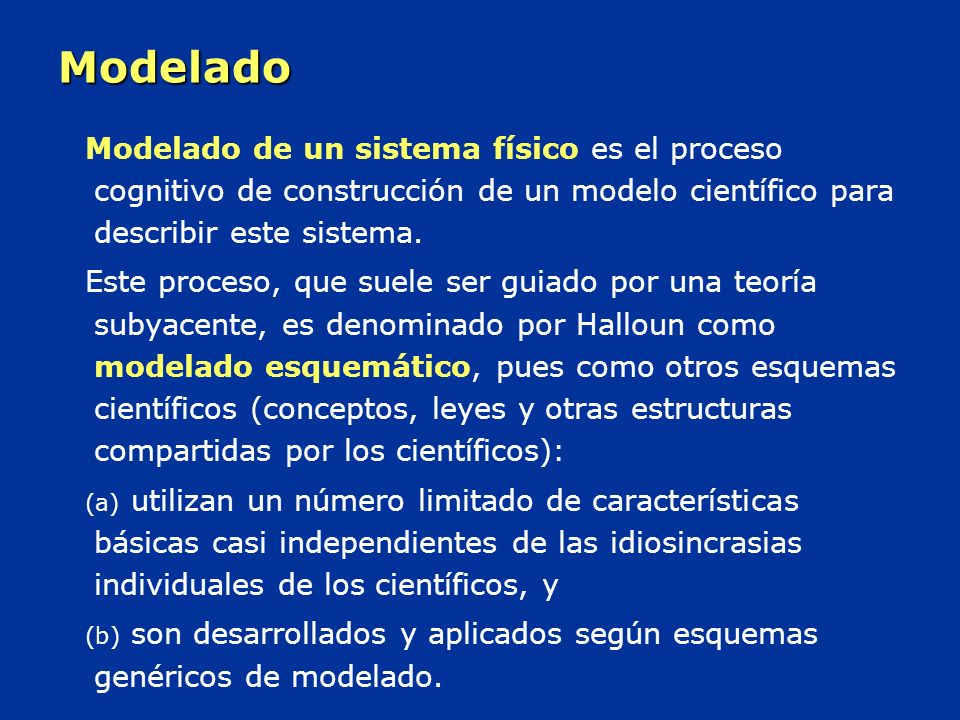

9 Modelado Modelado de un sistema físico es el proceso cognitivo de construcción de un modelo científico para describir este sistema. Este proceso, que suele ser guiado por una teoría subyacente, es denominado por Halloun como modelado esquemático, pues como otros esquemas científicos (conceptos, leyes y otras estructuras compartidas por los científicos): (a) utilizan un número limitado de características básicas casi independientes de las idiosincrasias individuales de los científicos, y (b) son desarrollados y aplicados según esquemas genéricos de modelado.

10 Cinco pasos en el modelado esquemático: Selección: Se identifica el sistema en estudio y se selecciona um modelo de alguna teoría conocida para describirlo. Selección: Construción: Se especifican los componentes del modelo, los descriptores, los agentes externos, la estructura. El modelo se expresa en forma de un modelo matemático preliminar. Construción: el modelo es procesado Validación y Validación Análisis: se verifica si el modelo describe satisfactoriamente la situación física deseada. Análisis: mejoramiento o extensión del modeloextensión pari pasu Halloun

11 Modelado computacional Para nosotros: modelado esquemático de Halloun + la computadora para los cálculos O sea: selección construcción validación análisis extensión del modelo Que metodología utilizar para implementarla?

12 Método Predecir Observar Explicar (P. O. E.) Predecir cómo evolucionará una determinada situación-problema Observar lo que de hecho ocurre en una simulación del evento Explicar eventuales divergencias entre lo esperado y lo observado

13 Diagrama V o V de Gowin es un instrumento heurístico para el análisis del proceso de producción de conocimiento o para extraer conocimientos documentados en artículos de investigación, libros, etc. el formato en Ve pone de manifiesto la interacción entre el dominio teórico-conceptual y el metodológico en el proceso de producción del conocimiento Dominio conceptual Dominio metodológico ? evento

14 Cinco preguntas-clave ¿ ¿Cuál(es) son la(s) preguntas(s)-foco? ¿ ¿Cuál(es) los conceptos-clave? ¿ ¿Cuál(es) lo(s) método(s) usado(s) para responder la(s) preguntas(s)-foco? ¿ ¿Cuál(es) el conocimiento producido? ¿ ¿Cuál(es) el valor del conocimiento producido?

15 Diagrama AVM (Adaptación del diagrama V para el Modelado Computacional) es un instrumento heurístico para el análisis del proceso de modelado computacional el formato en Ve pone de manifiesto la interacción entre el domínio teórico-conceptual y el metodológico en el proceso de modelado computacional Domínio conceptual Domínio metodológico ? evento Concepción del modelo computacional Implementación y exploración del modelo computacional

16 DOMINIO METODOLÓGICO DOMÍNIO CONCEPTUAL Interación Situaciones-problema Posibles generalizaciones y expansiones del modelo Afirmaciones del modelo Validación del modelo Categorización del modelado Representaciones Elementos interactivos Registros Filosofia(s) Teoria(s) Princípios y Idealizaciones(contexto de validez) Entidades/Signos Conceptos: Variables | Parámetros Relaciones Resultados conocidos Predicciones fenómeno de interés Pregunta(s)- foco Diagrama AVM (Adaptación del diagrama V para el Modelado Computacional) Concepción del modelo computacional Implementación y exploración del modelo computacional

17 Diagrama AVM - Ilustración

18

19 DOMINIO METODOLÓGICO DOMINIO CONCEPTUAL Interacción Situaciones-Problema en investigación ? fenómeno de interés Pregunta(s)- foco Formas de aplicación del diagrama AVM Modelo (exploratorio o de creación) dirigido ?

20 DOMINIO METODOLÓGICO DOMINIO CONCEPTUAL Interación Situaciones-problema en investigación ? ? Fenómeno de interes ? Pregunta(s)- foco ? Formas de aplicación del diagrama AVM Modelo (exploratorio o de creación) abierto ?

21 ¿Dónde se sitúa el modelado computacional ?

22 Defendemos: el uso de la computadora como herramienta cognitiva. o sea, como ampliación de la capacitad humana para resolver problemas. el modelado como herramienta potencialmente útil para facilitar al estudiante el aprendizaje de Física. Pero es necesario tener en cuenta que la metodología es parte fundamental del proceso y que la interactividad del estudiante con los otros estudiantes, con el profesor y con la tecnología es indispensable

23 Agradecimientos Agradeco - la invitación para participar de este evento, para mí fue muy agradable mi estadía aquí, -la hospitalidad de todos -la Profa Zulma Gangoso que tradujo las presentaciones. En caso de dudas al respecto de mi charlas, espero que me escriban a

24 Referências ARAUJO, I. S.; VEIT, E. A.; MOREIRA, M. A. Diagrama AVM Texto de Apoio preparado para a disciplina de pós- graduação Bases Teóricas e Metodológicas para o Ensino Superior, Instituto de Física, UFRGS, HALLOUN, I. Schematic modeling for meaningful learning of physics. Journal. Research in Science Teaching, New York, v. 33, n. 9, p , Nov

25 Seleción del modelo: ¿ Cuál sistema físico se desea describir? ¿ Cuál(es) son los objectos que pertenecen al sistema? ¿ Cuál(es) objectos externos interagen con el sistema? ¿ Qué tipos de movimiento (translación, rotación)? ¿ Qué modelo es más apropiado?

26 En la construción del modelo: ¿ Qué coordenadas son más apropiadas en el sistema de referência escojido? ¿ Qué parâmetros son requeridos para cada objecto (masa, momento de inércia,...) ¿ Qué conceptos cinemáticos son necesários? Que axiomas o definiciones son requeridos para estes conceptos? ¿ Qué agentes actuam en cada objecto? Qué força es ejercida pelos diversos agentes? ¿ Qué lei causal descreve el estado del objecto (Lei de Newton, de Euler,...?) Como expresar estas leis matematicamente?

27 Validación del modelo ¿El modelo así construído describi adecuadamente el(los) resultados conocidos? ¿Las condiciones de contorno son satisfeitas? ¿ La pregunta que se desea responder está en el domínio del modelo?

28 Análisis del modelo ¿El modelo construído representa apropiadamente los objectos do problema o da situación? ¿La pregunta que se pretende responder está dentro do limite de validade do modelo? ¿ Hay elementos incluídos en el modelo que podriam ser desconsiderados? ¿ El modelo matemático construído es suficiente para responder la pregunta deseada?

29 Extensión del modelo ¿Quál(es) aspectos del problema y de su solución reforzam sus conocimientos? -...complementam contradizem son nuevos para usted? ¿Cómo pueden el problema y su solución serem estendidos para outras situaciones?
