1 Con tu energía, el futuro sustentable es posible! COMISIÓN ESTATAL DE ENERGÍA

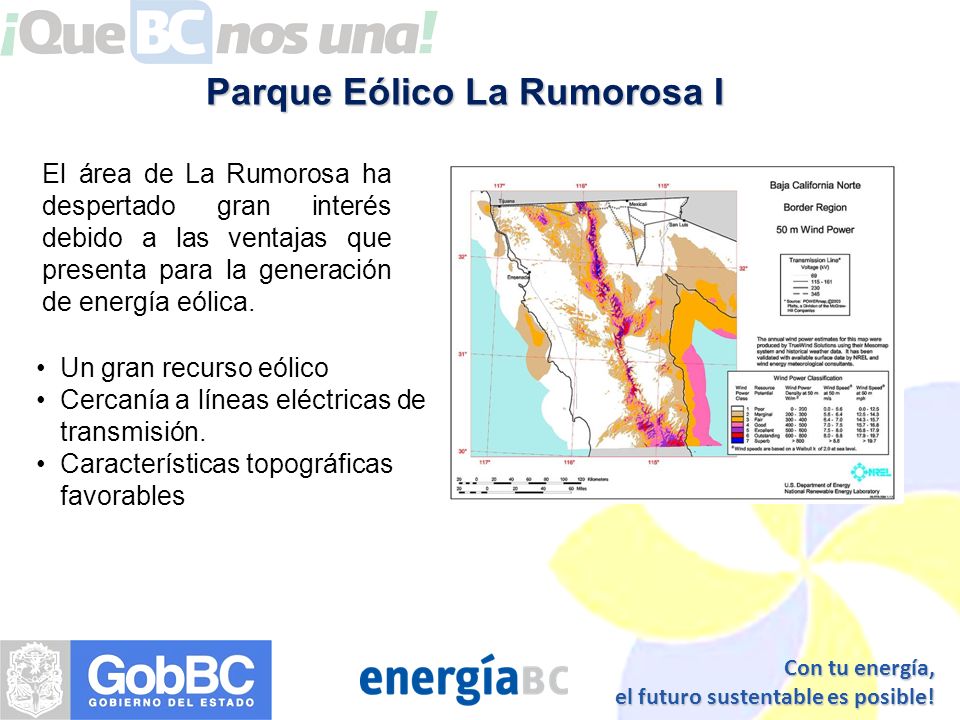

2 Con tu energía, el futuro sustentable es posible! Parque Eólico La Rumorosa I El área de La Rumorosa ha despertado gran interés debido a las ventajas que presenta para la generación de energía eólica. Un gran recurso eólico Cercanía a líneas eléctricas de transmisión. Características topográficas favorables

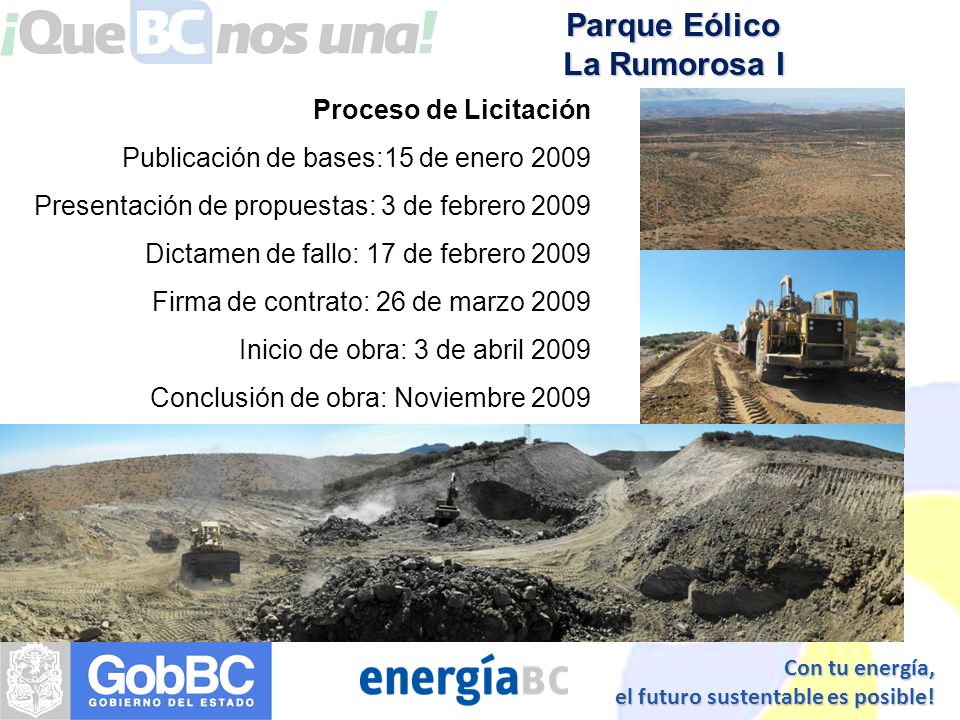

3 Con tu energía, el futuro sustentable es posible! Parque Eólico La Rumorosa I Proceso de Licitación Publicación de bases:15 de enero 2009 Presentación de propuestas: 3 de febrero 2009 Dictamen de fallo: 17 de febrero 2009 Firma de contrato: 26 de marzo 2009 Inicio de obra: 3 de abril 2009 Conclusión de obra: Noviembre 2009

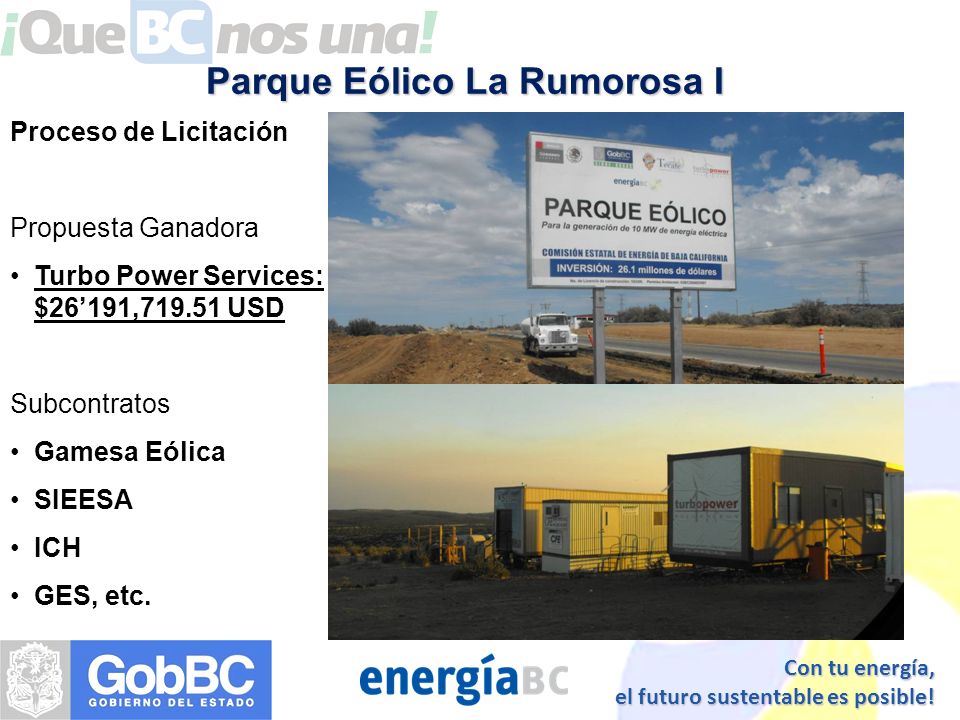

4 Con tu energía, el futuro sustentable es posible! Parque Eólico La Rumorosa I Proceso de Licitación Propuesta Ganadora Turbo Power Services: $26191, USD Subcontratos Gamesa Eólica SIEESA ICH GES, etc.

5 Con tu energía, el futuro sustentable es posible! Propuesta Ganadora Empresa: TurboPower Baja Energy S.A. de C.V. Turbina: Gamesa EólicaModelo de turbina: G-87 Capacidad por turbina: 2 MWCantidad de turbinas: 5 Altura de torre: 78 metrosDiámetro de rotor: 87 metros Más de 16,000 MW de capacidad instalada y más de 245 turbinas del mismo modelo instaladas alrededor del mundo Parque Eólico La Rumorosa I

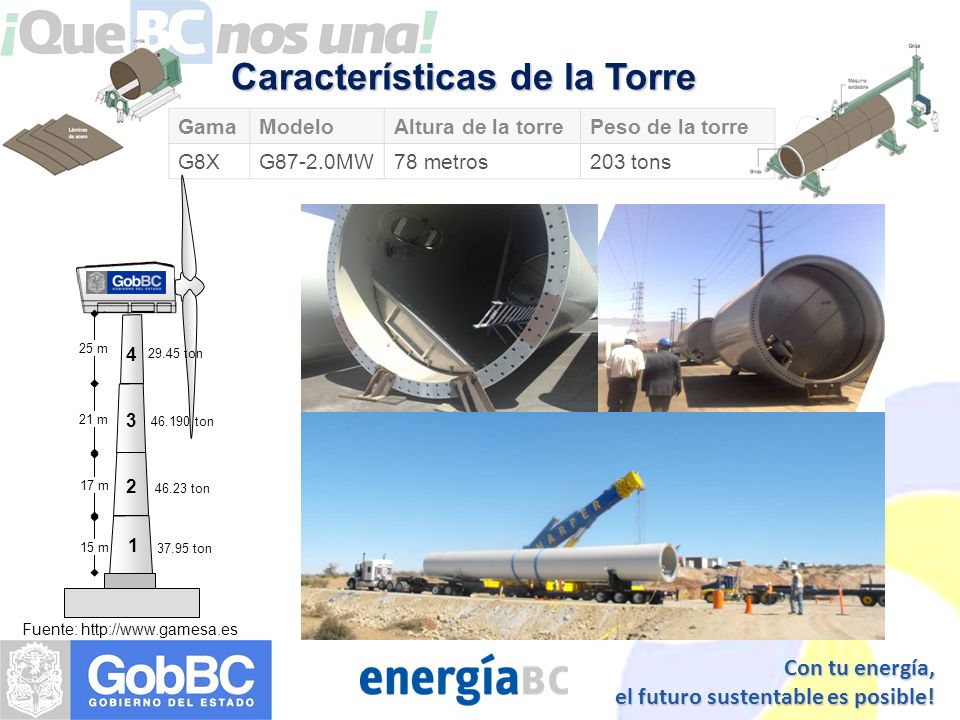

6 Con tu energía, el futuro sustentable es posible! Características de la Torre GamaModeloAltura de la torrePeso de la torre G8XG87-2.0MW78 metros203 tons Fuente: m 17 m 21 m 25 m ton ton ton ton

7 Con tu energía, el futuro sustentable es posible! Características de la Nacelle Altura:3.7 metros Ancho:3.4 metros Largo: 10.2 metros Peso: 70 toneladas

8 Con tu energía, el futuro sustentable es posible! Características de las Palas Longitud de las palas:42 metros Diámetro del rotor:87 metros Peso del rotor:36.9 toneladas Área de barrido:5540 m 2

9 Con tu energía, el futuro sustentable es posible! Parque Eólico La Rumorosa I Supervisión de la Obra Se firmó un convenio específico con la CFE para la auditoría, vigilancia, supervisión, revisión, y verificación de la ingeniería, diseño, suministro de aerogeneradores, construcción, pruebas, y puesta en servicio de una central eólica con capacidad instalada de 10 MW.

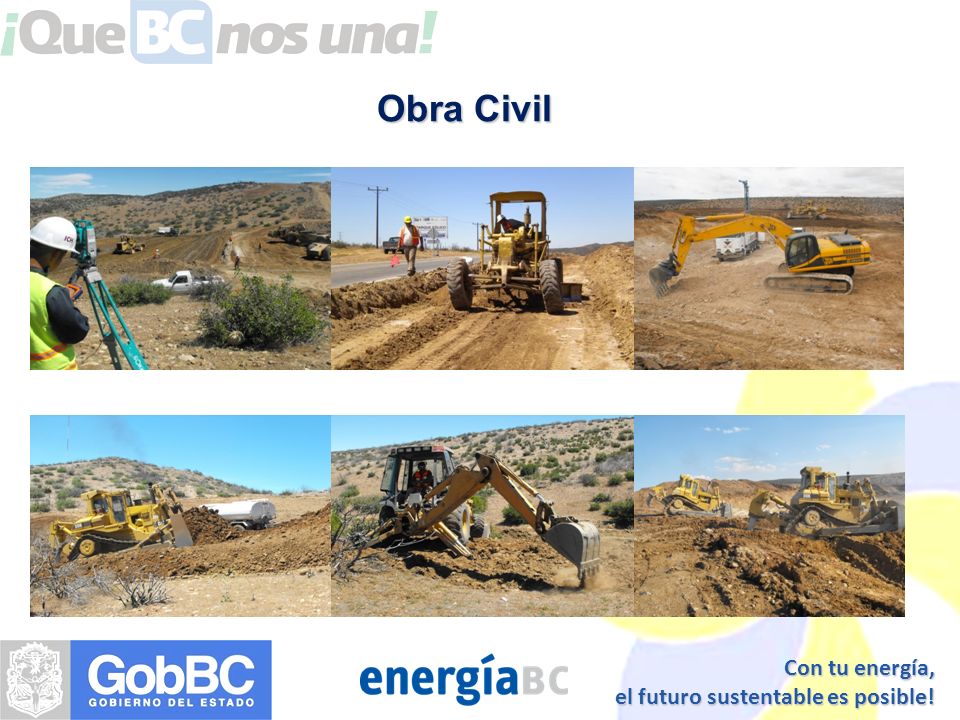

10 Con tu energía, el futuro sustentable es posible! Obra Civil

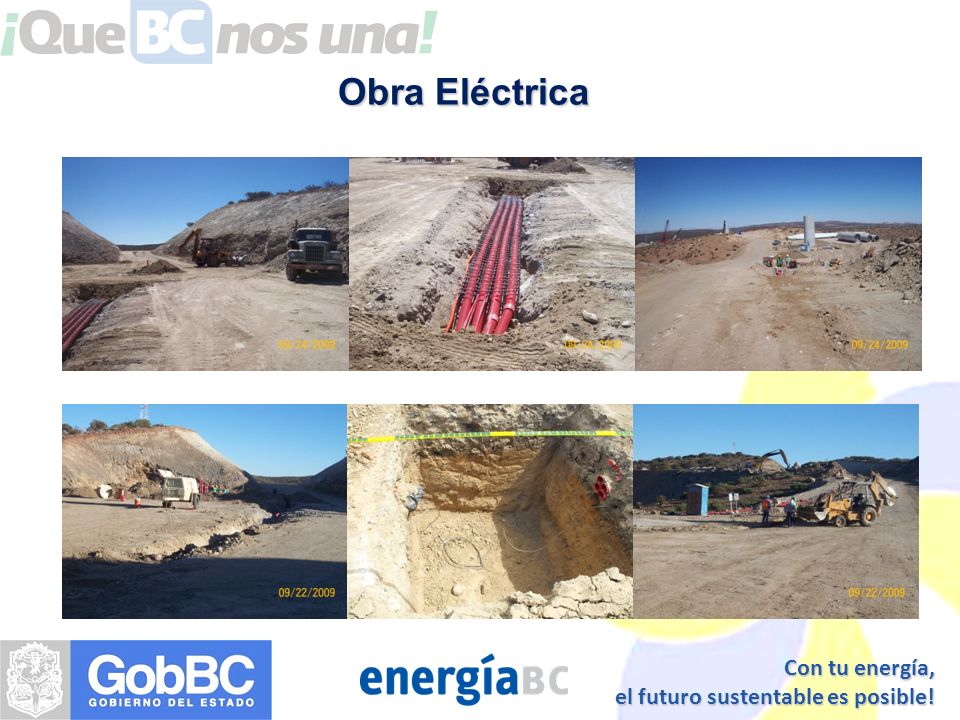

11 Con tu energía, el futuro sustentable es posible! Obra Eléctrica

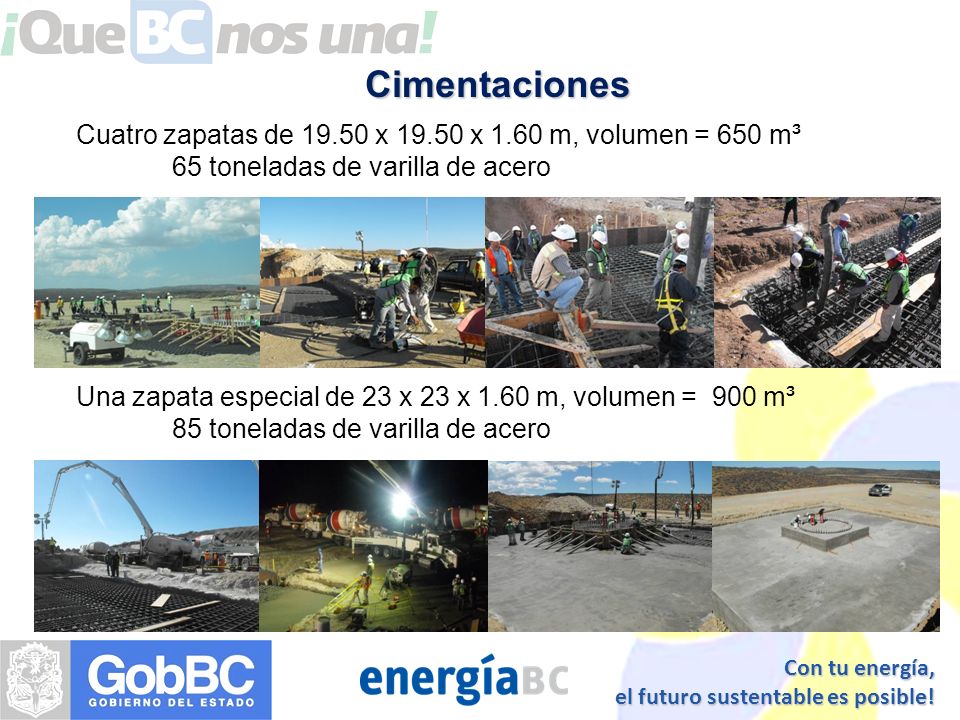

12 Con tu energía, el futuro sustentable es posible! Cimentaciones Cuatro zapatas de x x 1.60 m, volumen = 650 m³ 65 toneladas de varilla de acero Una zapata especial de 23 x 23 x 1.60 m, volumen = 900 m³ 85 toneladas de varilla de acero

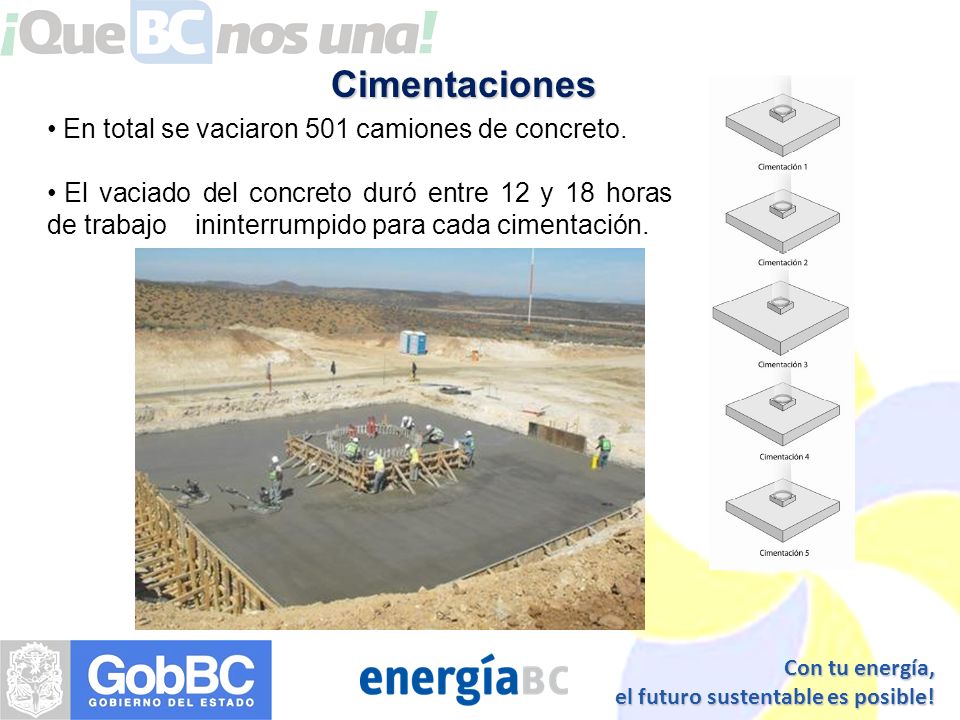

13 Con tu energía, el futuro sustentable es posible! En total se vaciaron 501 camiones de concreto. El vaciado del concreto duró entre 12 y 18 horas de trabajo ininterrumpido para cada cimentación. Cimentaciones

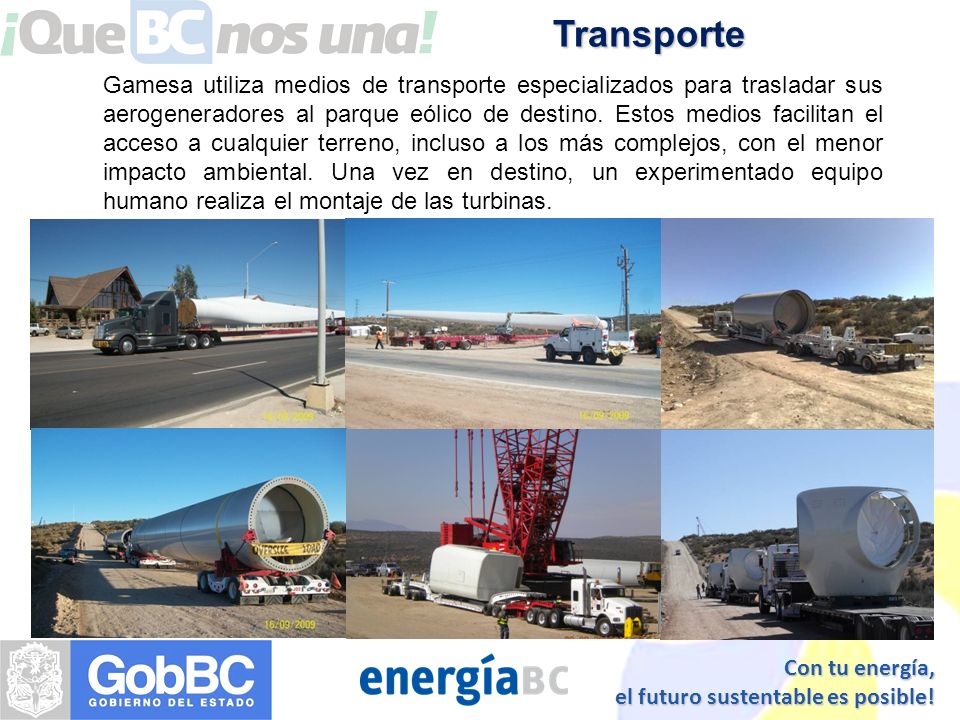

14 Con tu energía, el futuro sustentable es posible! Transporte Gamesa utiliza medios de transporte especializados para trasladar sus aerogeneradores al parque eólico de destino. Estos medios facilitan el acceso a cualquier terreno, incluso a los más complejos, con el menor impacto ambiental. Una vez en destino, un experimentado equipo humano realiza el montaje de las turbinas.

15 Con tu energía, el futuro sustentable es posible! Los tramos de torre se colocan uno encima de otro mediante grúas especiales. Una vez colocados los tramos, el personal de campo une y ensambla las piezas (203 toneladas) Montaje de la Torre

16 Con tu energía, el futuro sustentable es posible! Una vez montada la torre se procede a la instalación de la nacelle, la cual se acopla al último tramo de la torre y se procede a la conexión eléctrica de todos los componentes (70 toneladas) Montaje del Nacelle

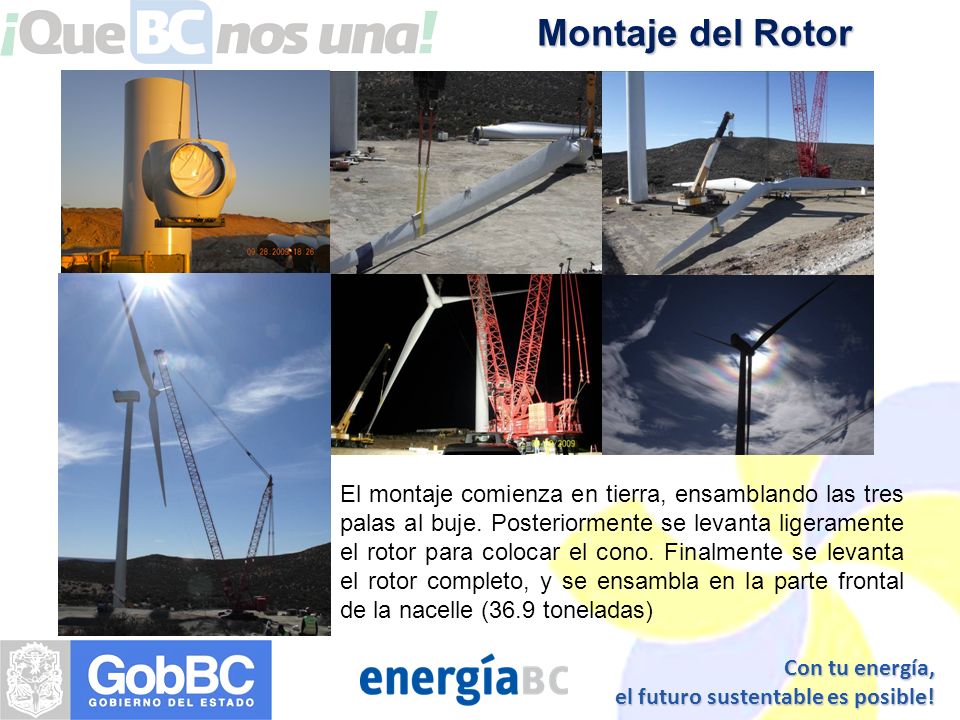

17 Con tu energía, el futuro sustentable es posible! El montaje comienza en tierra, ensamblando las tres palas al buje. Posteriormente se levanta ligeramente el rotor para colocar el cono. Finalmente se levanta el rotor completo, y se ensambla en la parte frontal de la nacelle (36.9 toneladas) Montaje del Rotor

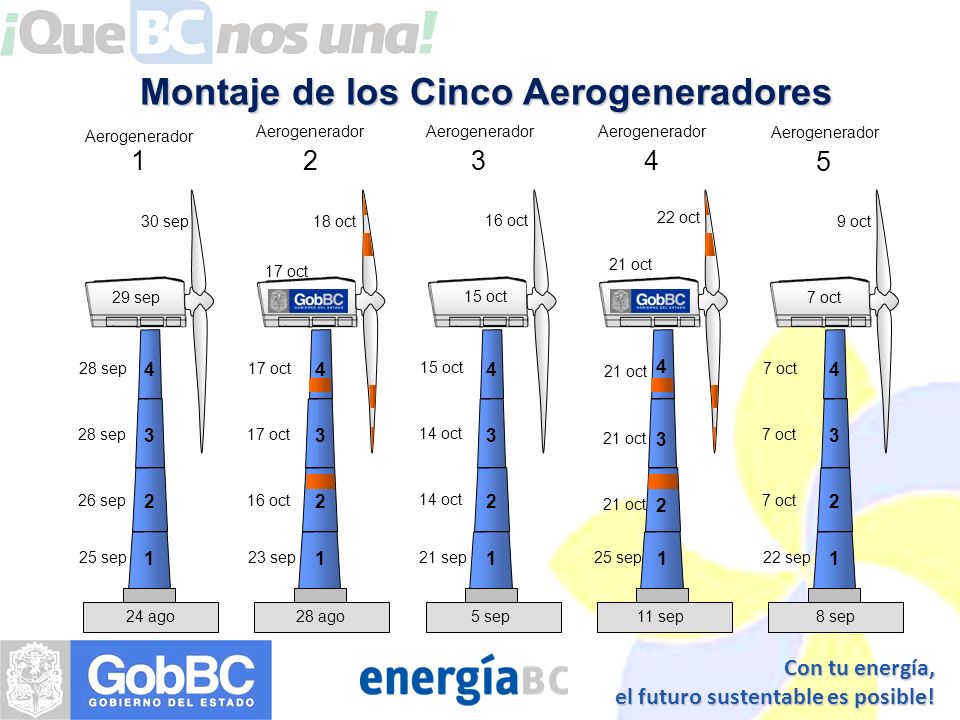

18 Con tu energía, el futuro sustentable es posible! Montaje de los Cinco Aerogeneradores

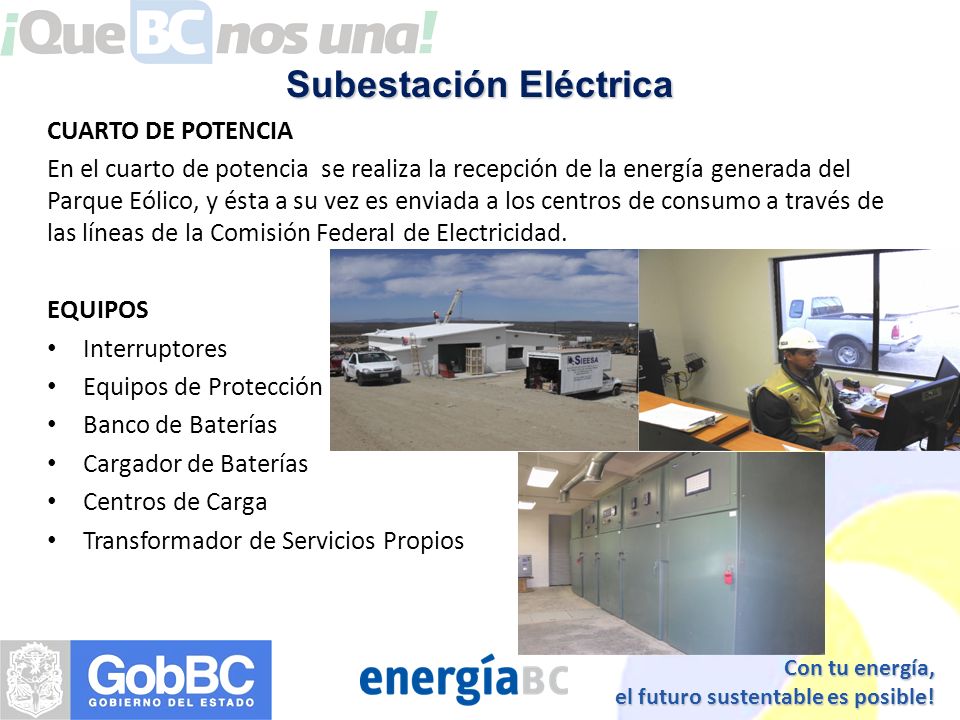

19 Con tu energía, el futuro sustentable es posible! Subestación Eléctrica CUARTO DE POTENCIA En el cuarto de potencia se realiza la recepción de la energía generada del Parque Eólico, y ésta a su vez es enviada a los centros de consumo a través de las líneas de la Comisión Federal de Electricidad. EQUIPOS Interruptores Equipos de Protección Banco de Baterías Cargador de Baterías Centros de Carga Transformador de Servicios Propios

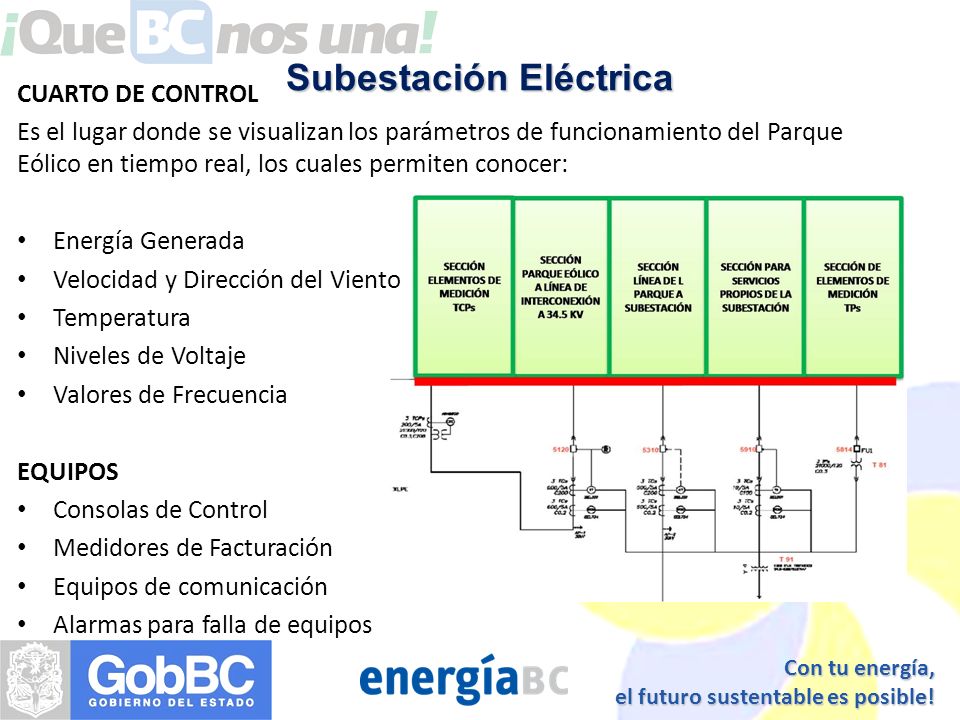

20 Con tu energía, el futuro sustentable es posible! CUARTO DE CONTROL Es el lugar donde se visualizan los parámetros de funcionamiento del Parque Eólico en tiempo real, los cuales permiten conocer: Energía Generada Velocidad y Dirección del Viento Temperatura Niveles de Voltaje Valores de Frecuencia EQUIPOS Consolas de Control Medidores de Facturación Equipos de comunicación Alarmas para falla de equipos Subestación Eléctrica

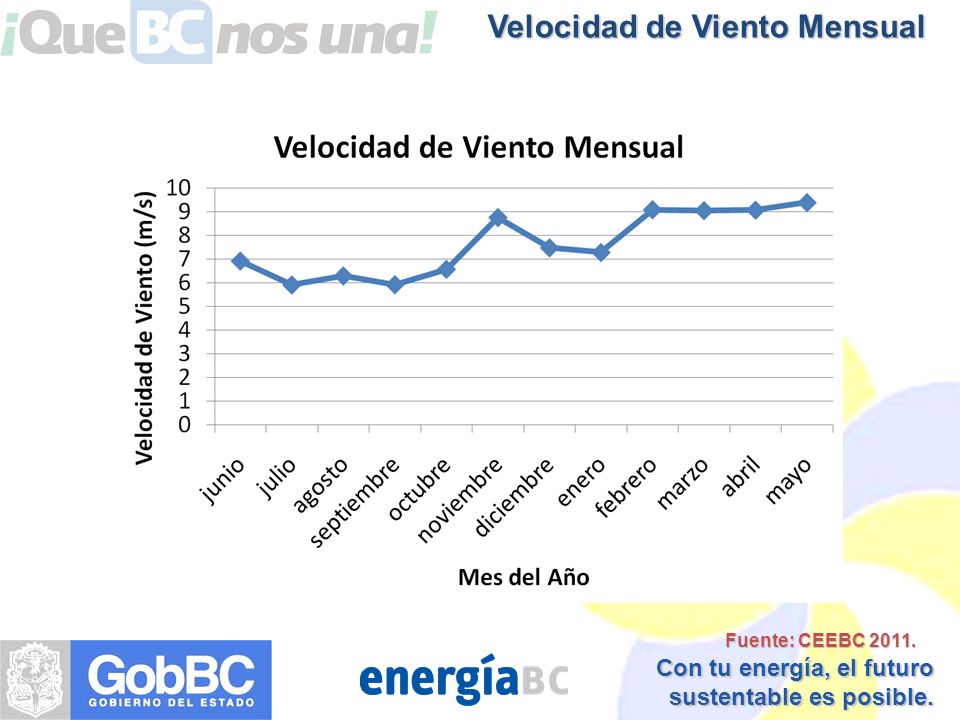

21 Con tu energía, el futuro sustentable es posible! Con tu energía, el futuro sustentable es posible. Velocidad de Viento Mensual Fuente: CEEBC 2011.

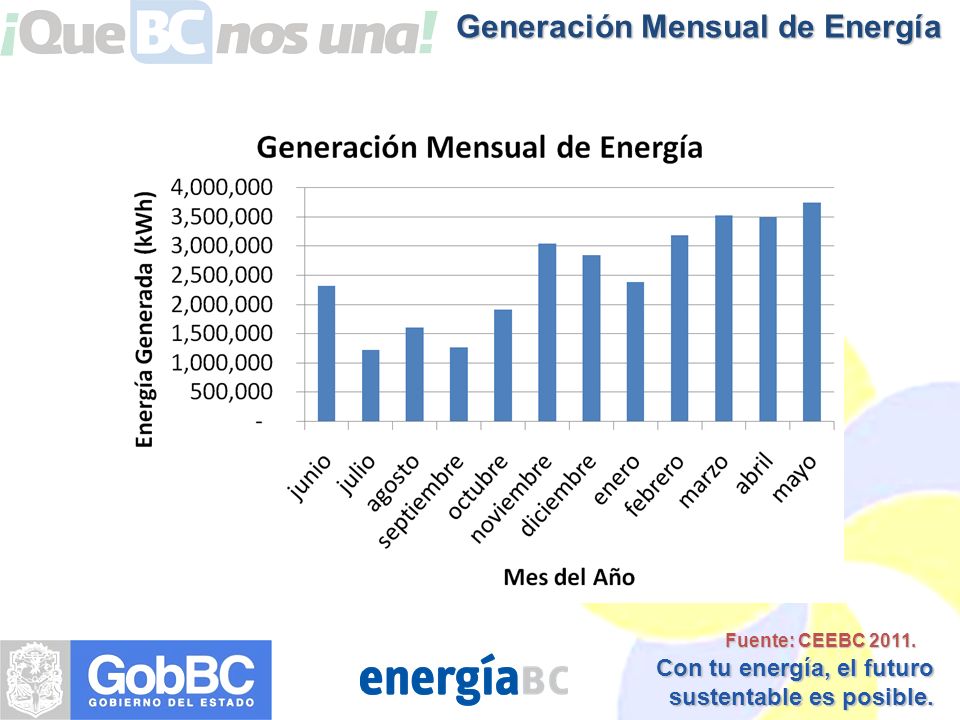

22 Con tu energía, el futuro sustentable es posible! Con tu energía, el futuro sustentable es posible. Generación Mensual de Energía Fuente: CEEBC 2011.

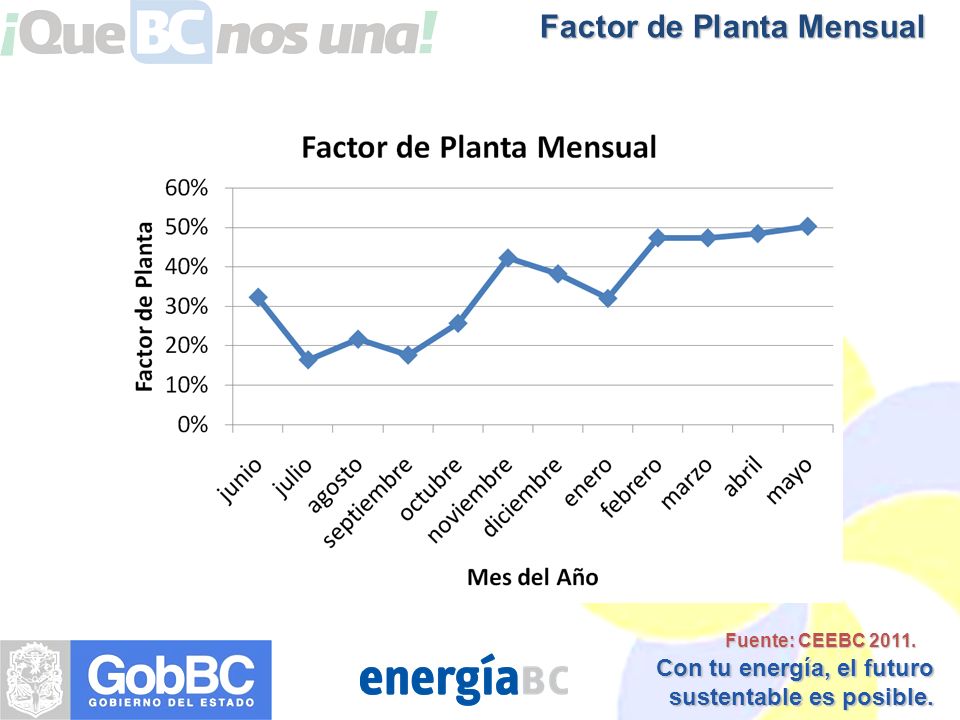

23 Con tu energía, el futuro sustentable es posible! Con tu energía, el futuro sustentable es posible. Factor de Planta Mensual Fuente: CEEBC 2011.

24 Con tu energía, el futuro sustentable es posible! Con tu energía, el futuro sustentable es posible. Resultados periodo de generación Junio Mayo 2011 Parque Eólico La Rumorosa I Periodo de Generación Eléctrica 1 Junio 2010 – 31 Mayo ,335 Kwh Velocidad promedio del viento7.56 m/s Disponibilidad del Parque98.05 % Factor de Planta del Parque34.86 % Demanda Máxima10,100 kW Parque Eólico Rumorosa I Fuente: CEEBC 2011.

25 Con tu energía, el futuro sustentable es posible! Comisión Estatal de Energía LA RUMOROSA I

26 Con tu energía, el futuro sustentable es posible!
