1 Energía Solar E N E R G Í A S R E N O V A B L E S Barcelona, 5 de julio de Dña. Amparo Fresneda García Jefa del Departamento de Energía Solar EL DESENVOLUPAMENT DE LENERGIA SOLAR TÈRMICA I EL SEU ÀMBIT LEGISLATIU El desplegament de les ordenances solars i el nou Código Técnico de la Edificación

2 Energía Solar E N E R G Í A S R E N O V A B L E S Barcelona, 5 de julio de LA ENERGÍA SOLAR TÉRMICA EN EL PLAN DE FOMENTO DE LAS ENERGÍAS RENOVABLES. 2. DISPOSICIONES ADMINISTRATIVAS EN LA ENERGÍA SOLAR TÉRMICA. - CÓDIGO TÉCNICO DE LA EDIFICACIÓN. - ORDENANZAS SOLARES Y BENEFICIOS FISCALES.

3 Energía Solar E N E R G Í A S R E N O V A B L E S Barcelona, 5 de julio de LA ENERGÍA SOLAR TÉRMICA EN EL PLAN DE FOMENTO DE LAS ENERGÍAS RENOVABLES

4 Energía Solar E N E R G Í A S R E N O V A B L E S Barcelona, 5 de julio de PLAN DE FOMENTO DE LAS ENERGÍAS RENOVABLES OBJETIVO GENERAL PARA LA ENERGÍA SOLAR TÉRMICA: - ALCANZAR m 2 EN EL AÑO 2010 MULTIPLICANDO POR UN FACTOR DE 13 LA SUPERFICIE INSTALADA EN ESTE OBJETIVO DE INCREMENTO DE m 2 SE DISTRIBUYE EN: INSTALACIONES UNIFAMILIARES: m 2 INSTALACIONES MULTIFAMILIARES Y RESTO DE APLICACIONES: m 2 ALGUNAS DE LAS PRINCIPALES MEDIDAS SON: - AYUDAS PUBLICAS A LA INVERSIÓN: 7,2 M año 2000; 6,0 M año 2001; 10,8M año 2002 y 10,8 M año 2003;13,3 M año 2004; 7 M año 2005 (Línea de Financiación ICO-IDAE). - CAMPAÑAS DE CONCIENCIACION Y REALIZACION DE ACCIONES EJEMPLARIZANTES - ACCIONES NORMATIVAS Y REGLAMENTARIAS: MODIFICACIÓN DEL RITE, AENOR,... - NORMATIVA DE INSTALACIONES E INTEGRACIÓN DE SISTEMAS EN EDIFICIOS - PREINSTALACIÓN DE INSTALACIONES - HOMOLOGACIÓN DE EQUIPOS Y EMPRESAS INSTALADORAS - ACTUACIONES EN EL ÁMBITO DE LA FORMACIÓN CUALIFICADA MARCO DE REFERENCIA ACTUAL A NIVEL NACIONAL PLAN DE FOMENTO

5 Energía Solar E N E R G Í A S R E N O V A B L E S Barcelona, 5 de julio de Plan de Fomento de las EE.RR SUPERFICIE INSTALADA DE CAPTADORES SOLARES Y PREVISIONES (MILES DE m 2 ) SITUACIÓN ACTUAL E N E R G Í A S R E N O V A B L E S Datos provisionales Fuente: IDAE

6 Energía Solar E N E R G Í A S R E N O V A B L E S Barcelona, 5 de julio de Andalucía Canarias Cataluña Baleares C. Valenciana Madrid Castilla-La Mancha Castilla y León Extremadura Murcia País Vasco Aragón Navarra Galicia Asturias Cantabria La Rioja PREVISIONES DE MERCADO TOTAL: m 2 PREVISIONES AL AÑO REPARTO POR COMUNIDADES AUTONOMAS (m 2 ) PLAN DE FOMENTO

7 Energía Solar E N E R G Í A S R E N O V A B L E S Barcelona, 5 de julio de DISTRIBUCIÓN DE LA SUPERFICIE CON ENERGÍA SOLAR TÉRMICA COLECTORA INSTALADA A FINALES DE 2004 Fuente: IDAE Datos provisionales m m m m m m m m m m m m m m m 2 TOTAL: m m 2 65 m 2 36 m 2 Ceuta Melilla 204 m 2

8 Energía Solar E N E R G Í A S R E N O V A B L E S Barcelona, 5 de julio de Apoyo público a las inversiones. ãDesgravación fiscal a la inversión. ã Líneas específicas preferentes de financiación para grandes insta- laciones. ã Campañas de difusión dirigidas a usuarios potenciales y sectores profesionales implicados. ã Homologación y apoyo a instalaciones domésticas individuales. ã Normativa sobre instalaciones e integración solar en edificios. ã Apoyo al desarrollo empresarial del sector. Potenciar las actua- ciones de la Administración, especialmente la Adminstración local. PLAN DE FOMENTO MEDIDAS E INCENTIVOS

9 Energía Solar E N E R G Í A S R E N O V A B L E S Barcelona, 5 de julio de DISPOSICIONES ADMINISTRATIVAS EN LA ENERGÍA SOLAR TÉRMICA

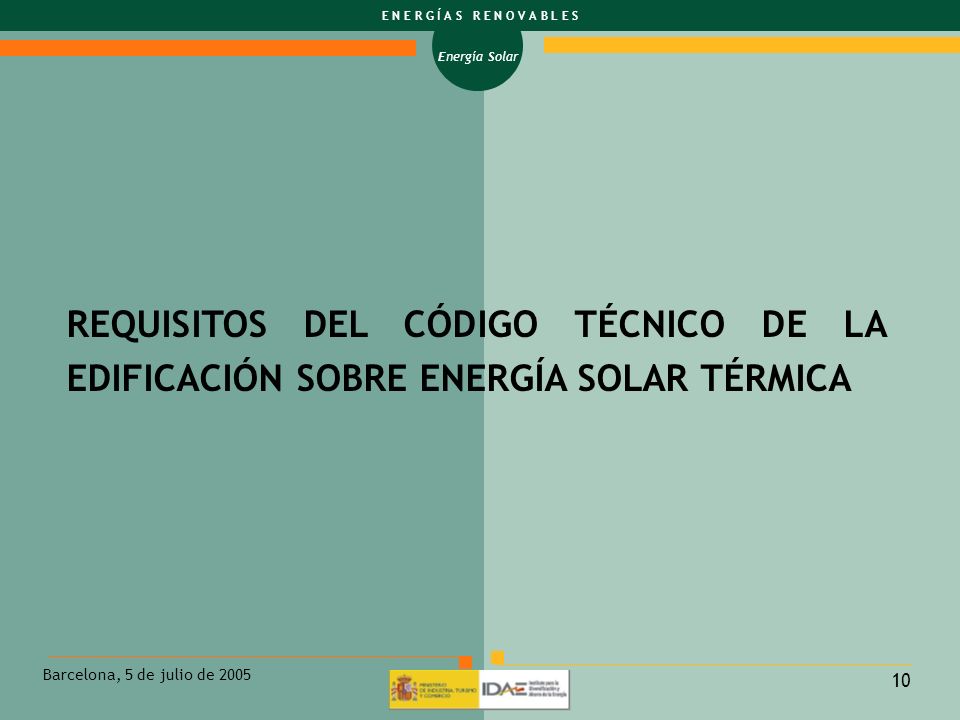

10 Energía Solar E N E R G Í A S R E N O V A B L E S Barcelona, 5 de julio de REQUISITOS DEL CÓDIGO TÉCNICO DE LA EDIFICACIÓN SOBRE ENERGÍA SOLAR TÉRMICA

11 Energía Solar E N E R G Í A S R E N O V A B L E S Barcelona, 5 de julio de ¿Qué es el Código Técnico de la Edificación? El Código Técnico de la Edificación (CTE) es el marco normativo que establece las exigencias que deben cumplir los edificios en relación con los requisitos básicos de seguridad y habitabilidad establecidos en la Ley de Ordenación de la Edificación (LOE).

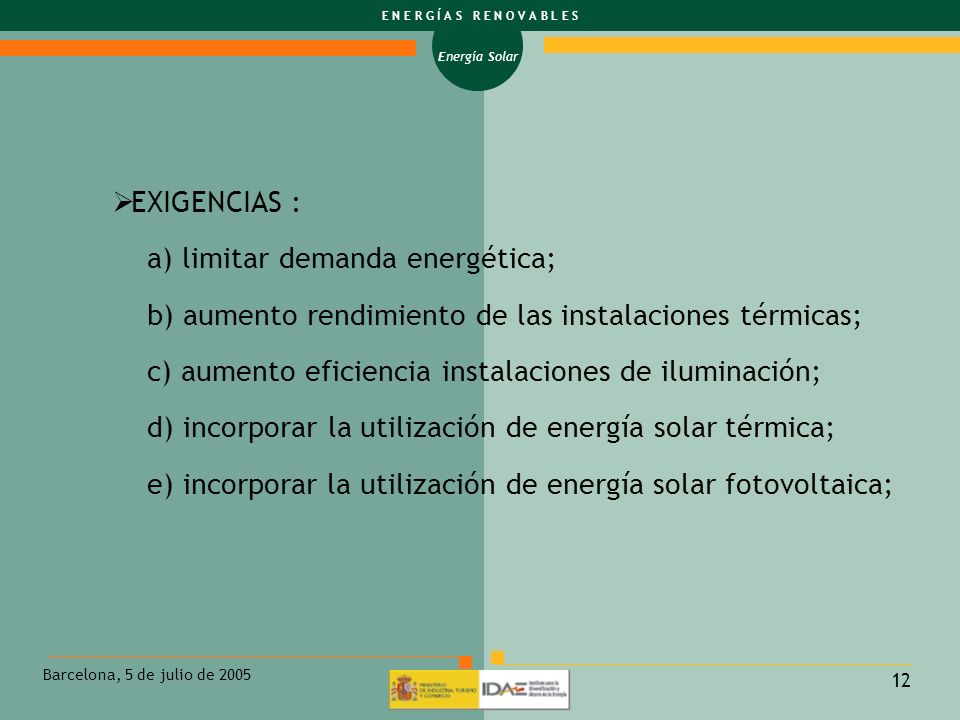

12 Energía Solar E N E R G Í A S R E N O V A B L E S Barcelona, 5 de julio de EXIGENCIAS : a) limitar demanda energética; b) aumento rendimiento de las instalaciones térmicas; c) aumento eficiencia instalaciones de iluminación; d) incorporar la utilización de energía solar térmica; e) incorporar la utilización de energía solar fotovoltaica;

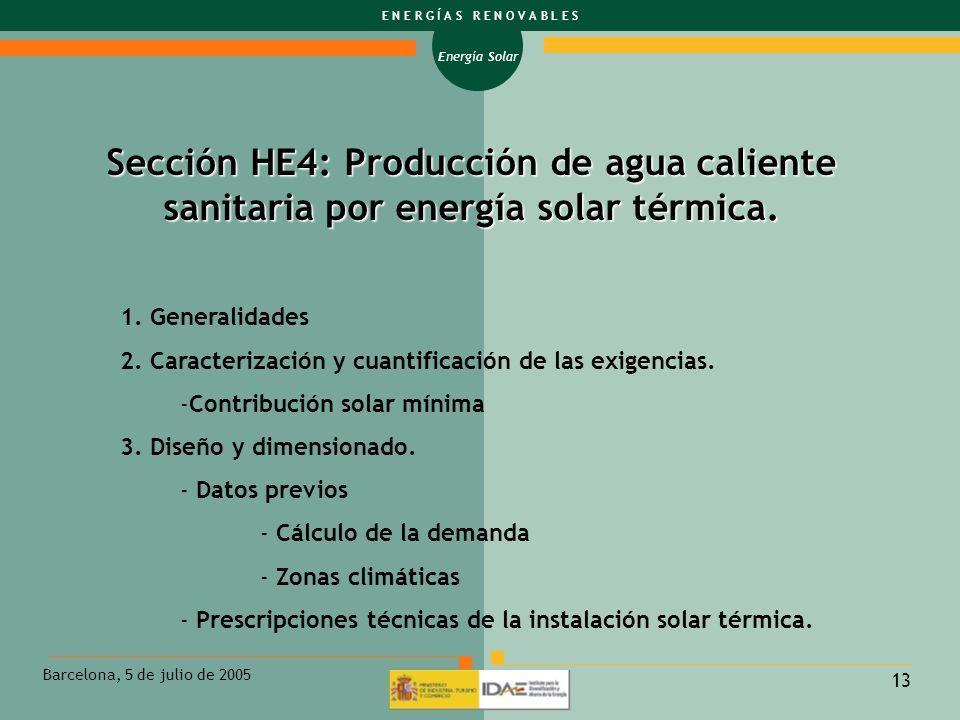

13 Energía Solar E N E R G Í A S R E N O V A B L E S Barcelona, 5 de julio de Sección HE4: Producción de agua caliente sanitaria por energía solar térmica. 1. Generalidades 2. Caracterización y cuantificación de las exigencias. -Contribución solar mínima 3. Diseño y dimensionado. - Datos previos - Cálculo de la demanda - Zonas climáticas - Prescripciones técnicas de la instalación solar térmica.

14 Energía Solar E N E R G Í A S R E N O V A B L E S Barcelona, 5 de julio de Generalidades (I) Existencia de consumo de ACS Energía solar térmica hasta un determinado aporte Podrán disminuirse justificadamente en ciertos casos: 1. Cuando se incorporen el aprovechamiento de otras energías renovables. 2. Cuando existan procesos de cogeneración o fuentes de energías residuales procedentes de la instalación de recuperadores de calor ajenos a la propia generación de calor del edificio (solo solar térmica). Piscina cubierta

15 Energía Solar E N E R G Í A S R E N O V A B L E S Barcelona, 5 de julio de Cuando el emplazamiento no cuente con suficiente acceso al sol por barreras externas al mismo. 4. Para el caso de edificios a rehabilitar, cuando existan graves limitaciones derivadas de la configuración previa del edificio existente o de la Normativa urbanística. 5. Para el caso de edificios de obra nueva, cuando existan graves limitaciones derivadas de la Normativa urbanística que le sea de aplicación, que haga evidente la imposibilidad de disponer de la superficie de captación necesaria. 6. Cuando así lo determine el órgano competente que deba dictaminar en materia de protección histórico-artística. 1. Generalidades (II)

16 Energía Solar E N E R G Í A S R E N O V A B L E S Barcelona, 5 de julio de Cuando se aplique estas reducciones se deberán plantear soluciones energéticamente equivalentes. Posibilidad de complementarse con Ordenanzas municipales. Para su entrada en vigor deberán existir unas prescripciones técnicas que sirvan de referencia para garantizar las correcta ejecución de las instalaciones. 1. Generalidades (III)

17 Energía Solar E N E R G Í A S R E N O V A B L E S Barcelona, 5 de julio de Para cada zona climática y consumo consumo anual se fija una contribución o aporte solar mínimo anual (es decir la fracción entre los valores anuales de la energía solar aportada a consumo y la demanda energética anual, obtenidos a partir de los valores mensuales) entre 30% y 70%. Se consideran dos casos: - general (gasóleo, propano, gas natural u otras) - efecto Joule (mayor exigencia) 1. Generalidades (IV)

18 Energía Solar E N E R G Í A S R E N O V A B L E S Barcelona, 5 de julio de Porcentajes de aporte solar para ACS: Caso General 2. Contribución solar mínima (I)

19 Energía Solar E N E R G Í A S R E N O V A B L E S Barcelona, 5 de julio de Porcentajes de aporte solar para ACS: Caso efecto Joule Porcentajes de aporte solar para climatización de piscinas 2. Contribución solar mínima (II)

20 Energía Solar E N E R G Í A S R E N O V A B L E S Barcelona, 5 de julio de Contribución solar mínima (III) Aproximarse al máximo al nivel de contribución solar mínima. Limitado por el cumplimiento de la condición que en ningún mes del año la energía producida por la instalación podrá superar el 110 % de la demanda de consumo y no más de tres meses el 100 %. A estos efectos no se tomarán en consideración aquellos periodos de tiempo en los cuales la demanda se sitúe un 50 % por debajo de la media correspondiente al resto del año, tomándose las medidas de protección adecuadas.

21 Energía Solar E N E R G Í A S R E N O V A B L E S Barcelona, 5 de julio de Independientemente del uso al que se destine la instalación si en algún mes del año el aporte solar real sobrepasa el 110 % de la demanda energética o en más de tres meses seguidos el 100 % se tomarán las siguientes medidas: a) dotar a la instalación de un equipo que permita disipar dichos excedentes; (recomendada para vivienda) b) tapado parcial del campo de captadores; c) vaciado parcial del campo de captadores; d) desvío de los excedentes energéticos a otras aplicaciones existentes; (recomendada para vivienda) 2. Contribución solar mínima (IV)

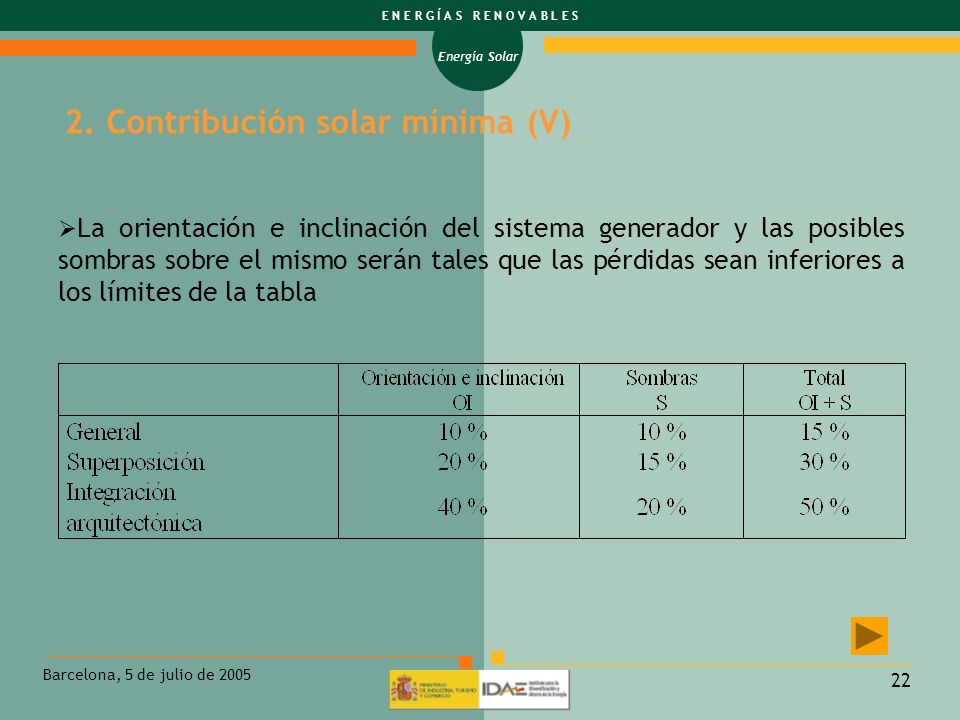

22 Energía Solar E N E R G Í A S R E N O V A B L E S Barcelona, 5 de julio de La orientación e inclinación del sistema generador y las posibles sombras sobre el mismo serán tales que las pérdidas sean inferiores a los límites de la tabla 2. Contribución solar mínima (V)

23 Energía Solar E N E R G Í A S R E N O V A B L E S Barcelona, 5 de julio de Se incorpora tabla de referencia de consumos unitarios a 60 ºC (dormitorios, cama, servicio, alumno, etc..). Adaptación de la temperatura de diseño a las características de uso. Ocupación plena (salvo uso turístico con ocupaciones parciales justificadas). Agrupación de edificios en un recinto a efectos de cálculo. Cálculo de la demanda 3. Diseño y dimensionado

24 Energía Solar E N E R G Í A S R E N O V A B L E S Barcelona, 5 de julio de Zonas climáticas Se consideran 5 zonas climáticas: Zona 1: H < 3,8 Zona 2: 3,8 H <4,2 Zona 3: 4,2 H < 4,6 Zona 4: 4,6 H<5,0 Zona 5: H 5,0 H se mide en kWh/m 2 Fuente: INM.Generado a partir de isolineas de radiación solar global anual sobre superficie horizontal. 3. Diseño y dimensionado

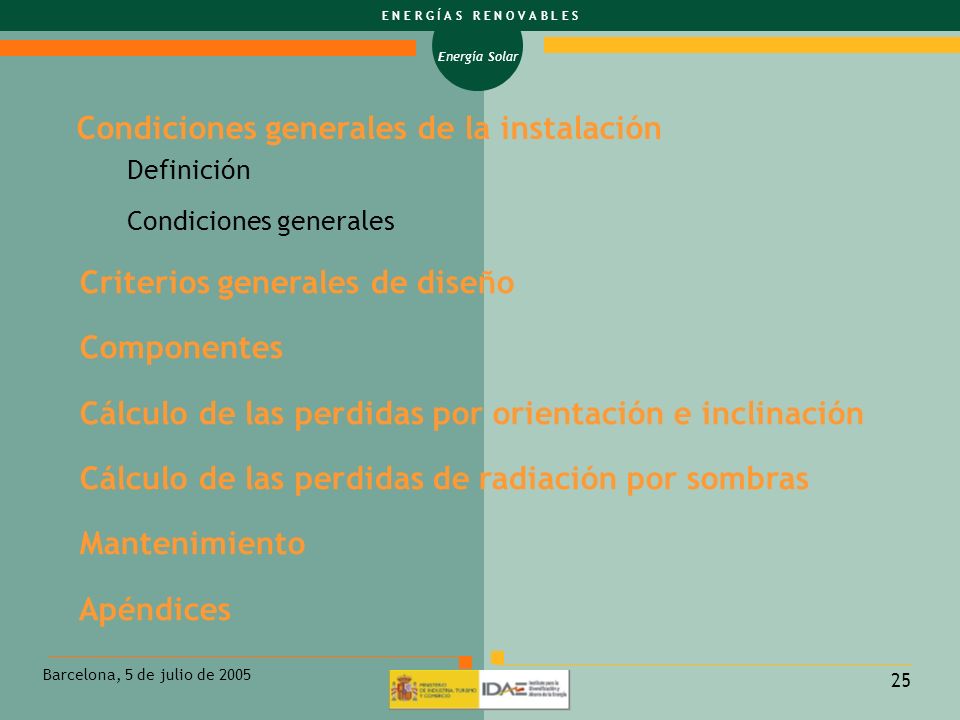

25 Energía Solar E N E R G Í A S R E N O V A B L E S Barcelona, 5 de julio de Condiciones generales de la instalación Definición Condiciones generales Criterios generales de diseño Componentes Cálculo de las perdidas por orientación e inclinación Cálculo de las perdidas de radiación por sombras Mantenimiento Apéndices

26 Energía Solar E N E R G Í A S R E N O V A B L E S Barcelona, 5 de julio de Condiciones generales de la instalación Definición Objetivo de la instalación Fluido de trabajo Protección contra heladas Sobrecalentamientos Resistencia a presión

27 Energía Solar E N E R G Í A S R E N O V A B L E S Barcelona, 5 de julio de Criterios generales de diseño Sistema de captación Sistema de acumulación Diseño del circuito hidráulico Diseño del sistema de intercambio Sistema de energía convencional Diseño del sistema de control y medida

28 Energía Solar E N E R G Í A S R E N O V A B L E S Barcelona, 5 de julio de Se recogen las características mínimas que deberán tener los componentes y materiales utilizados en el montaje de las instalaciones solares térmicas. Captadores Acumuladores Intercambiadores Tuberías Válvulas Componentes Vasos de expansión Purgadores Sistemas de llenado Sistema eléctrico y de control.

29 Energía Solar E N E R G Í A S R E N O V A B L E S Barcelona, 5 de julio de Determinación de los límites en la orientación e inclinación de los módulos de acuerdo a las pérdidas máximas permisibles. Perdidas en función de: -Angulo de inclinación (β) -Angulo de acimut (α) Procedimiento Cálculo de las perdidas por orientación e inclinación.

30 Energía Solar E N E R G Í A S R E N O V A B L E S Barcelona, 5 de julio de Cálculo de las perdidas por orientación e inclinación. 100% 95% - 100% 90% - 95% 80% - 90% 70% - 80% 60% - 70% 50% - 60% 40% - 50% 30% - 40% < 30% -45° N S 75° W E -75° 105° 120° -120° 135° -135° 150° -150° 165° -165° -105° 60° -60° 30° -30° 15° -15° 10° 30° 50° 70° 90° Ángulo deAzimut + - Ángulo de inclinación

31 Energía Solar E N E R G Í A S R E N O V A B L E S Barcelona, 5 de julio de Cálculo de pérdidas de radiación solar por sombras. Diagrama de trayectorias del sol Tabla de referencia Determinación de las perdidas de radiación que experimenta una superficie debido a las sombras circundantes.

32 Energía Solar E N E R G Í A S R E N O V A B L E S Barcelona, 5 de julio de Plan de vigilancia Plan de mantenimiento Instalaciones < 20 m 2 Instalaciones > 20 m 2 Alcance Mantenimiento Apéndices Complementarios Apéndice A: Terminología Apéndice B: Tablas de referencia Apéndice C: Norma de referencia

33 Energía Solar E N E R G Í A S R E N O V A B L E S Barcelona, 5 de julio de Resultados Fecha de entrada en vigor Periodo de ejecución de los edificios Horizonte 2010

34 Energía Solar E N E R G Í A S R E N O V A B L E S Barcelona, 5 de julio de ORDENANZAS SOLARES Y BENEFICIOS FISCALES

35 Energía Solar E N E R G Í A S R E N O V A B L E S Barcelona, 5 de julio de Estudio y modelo de ordenanza publicado en junio Difusión a través de la FEMP e IDAE. Conclusiones: Los municipios tienen competencia bajo el amparo de la Ley 7/1985 reguladora de las bases de régimen local (LRBRL), para regular medidas de ahorro y eficiencia energética en materia de protección del medio ambiente. Futuro complemento y mayor cobertura legislativa a través de la aprobación del Código Técnico de la Edificación.

36 Energía Solar E N E R G Í A S R E N O V A B L E S Barcelona, 5 de julio de Propuesta de texto que se adapta según las características del municipio. Nuevas construcciones y rehabilitaciones así como calentamiento de piscinas. Volumen mínimo de consumo de ACS. Usos afectados. Aporte mínimo del 60 %. Operaciones de mantenimiento periódicas. Licencia de actividad y funcionamiento en toda construcción y uso sujetos a la ordenanza. Modelo de Ordenanza

37 Energía Solar E N E R G Í A S R E N O V A B L E S Barcelona, 5 de julio de Ordenanza Municipal de Barcelona. Amparo de la LRBRL (Ley 7/1985 de 2 de abril) y la Carta Municipal de Barcelona (Ley 22/1998, de 30 de diciembre). Nuevas construcciones, rehabilitaciones. Aporte mínimo del 60 %. Demanda energética mínima de ACS de 292 MJ/día. Aprobación 30/07/99 (BOPB 181). Entrada en vigor 1/08/00. ORDENANZAS SOLARES

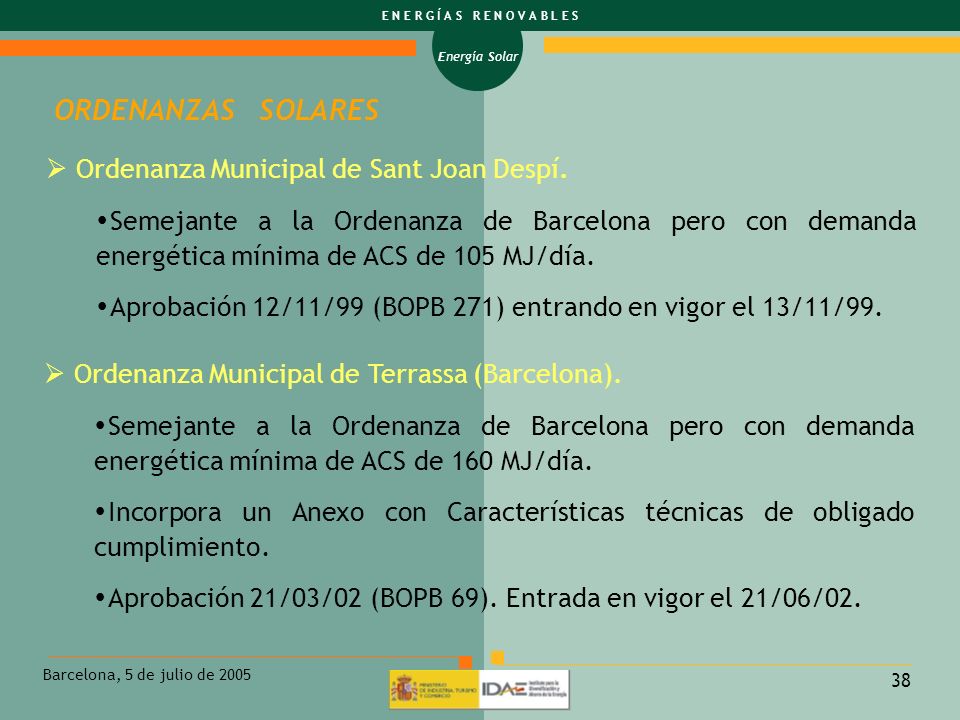

38 Energía Solar E N E R G Í A S R E N O V A B L E S Barcelona, 5 de julio de Ordenanza Municipal de Terrassa (Barcelona). Semejante a la Ordenanza de Barcelona pero con demanda energética mínima de ACS de 160 MJ/día. Incorpora un Anexo con Características técnicas de obligado cumplimiento. Aprobación 21/03/02 (BOPB 69). Entrada en vigor el 21/06/02. ORDENANZAS SOLARES Ordenanza Municipal de Sant Joan Despí. Semejante a la Ordenanza de Barcelona pero con demanda energética mínima de ACS de 105 MJ/día. Aprobación 12/11/99 (BOPB 271) entrando en vigor el 13/11/99.

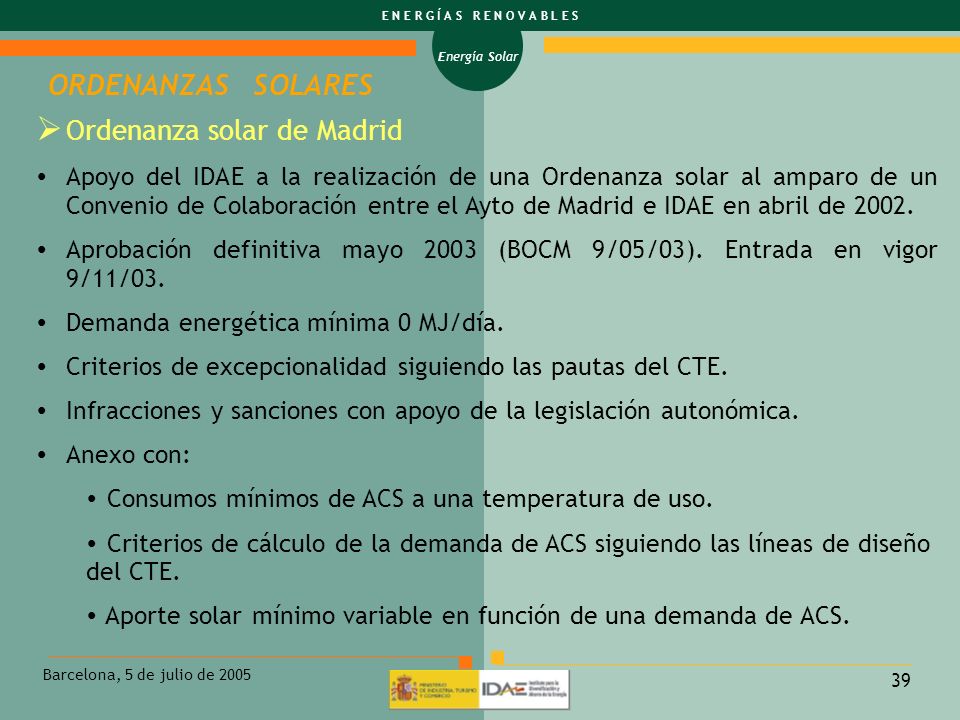

39 Energía Solar E N E R G Í A S R E N O V A B L E S Barcelona, 5 de julio de ORDENANZAS SOLARES Ordenanza solar de Madrid Apoyo del IDAE a la realización de una Ordenanza solar al amparo de un Convenio de Colaboración entre el Ayto de Madrid e IDAE en abril de Aprobación definitiva mayo 2003 (BOCM 9/05/03). Entrada en vigor 9/11/03. Demanda energética mínima 0 MJ/día. Criterios de excepcionalidad siguiendo las pautas del CTE. Infracciones y sanciones con apoyo de la legislación autonómica. Anexo con: Consumos mínimos de ACS a una temperatura de uso. Criterios de cálculo de la demanda de ACS siguiendo las líneas de diseño del CTE. Aporte solar mínimo variable en función de una demanda de ACS.

40 Energía Solar E N E R G Í A S R E N O V A B L E S Barcelona, 5 de julio de ORDENANZAS MUNICIPALES IDAE. Elaboración propia Mayo 2005 Burgos Pamplona Madrid Getafe Rivas-Vaciamadrid Soto del Real SS de los Reyes Tres Cantos Sevilla Rota Fuengirola Granada Puebla de DonFadrique Castellde Castells Onil Eivissa Altafulla Cambrils Torredembarra LaGarriga Cardedeu BarberádelVallés MontcadaiReixac Terrasa SantCugatdelVallés Olesade Montserrat Barcelona LHospitaletdeLlobregat EspluguesdeLlobregat SantJoanDespí Sabadell Granollers CornelládeLlobregat Badalona Sant Boi de Llobregat Valencia Silla Abrera Villafranca del Penedès Martorel Gavà Sant Feliu de Llobregat Santa Coloma de Cervelló Cerdanyola del Vallès Sant Just Desvern Manresa La Secuita Caldetedenes San Martín de la Vega

41 Energía Solar E N E R G Í A S R E N O V A B L E S Barcelona, 5 de julio de ORDENANZAS MUNICIPALES CUADRO COMPARATIVO DE ORDENANZAS EN VARIAS CIUDADES

42 Energía Solar E N E R G Í A S R E N O V A B L E S Barcelona, 5 de julio de Plan General de ordenación urbana de San Sebastian de los Reyes (Madrid) (BOCM 19/03/02). Ordenanza municipal de urbanización y edificación bioclimática de Tres Cantos (BOCM 1/02/05). Planes generales de ordenación urbana y ordenanzas solares

43 Energía Solar E N E R G Í A S R E N O V A B L E S Barcelona, 5 de julio de Deducción 10 % cuota integra por inversiones medioambientales a todos los sujetos pasivos en el Impuesto de Sociedades (R.D Legislativo 4/2004, de 5 de marzo, por el que se aprueba el texto refundido de la Ley del Impuesto sobre Sociedades (BOE 11/03/05)). Bonificación opcional por parte de los Ayuntamientos de ( R.D Legislativo 2/2004, de 5 de marzo por el que se aprueba el texto refundido, de la Ley Reguladora de las Haciendas Locales (BOE 9/3/05)): Hasta un 50 % del Impuesto de Actividades Económicas. Hasta el 95 % del Impuesto sobre Construcciones, Instalaciones y Obras. Hasta un 50 % del Impuesto sobre Bienes e Inmuebles (Captadores homologados). BENEFICIOS FISCALES
