1 IPTV

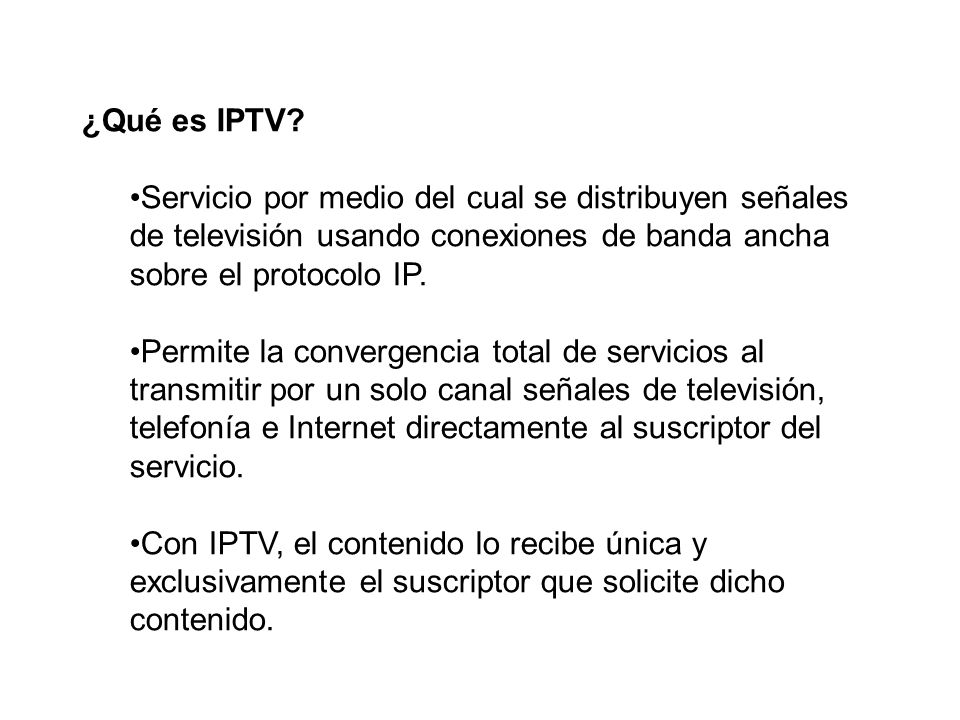

2 ¿Qué es IPTV? Servicio por medio del cual se distribuyen señales de televisión usando conexiones de banda ancha sobre el protocolo IP. Permite la convergencia total de servicios al transmitir por un solo canal señales de televisión, telefonía e Internet directamente al suscriptor del servicio. Con IPTV, el contenido lo recibe única y exclusivamente el suscriptor que solicite dicho contenido.

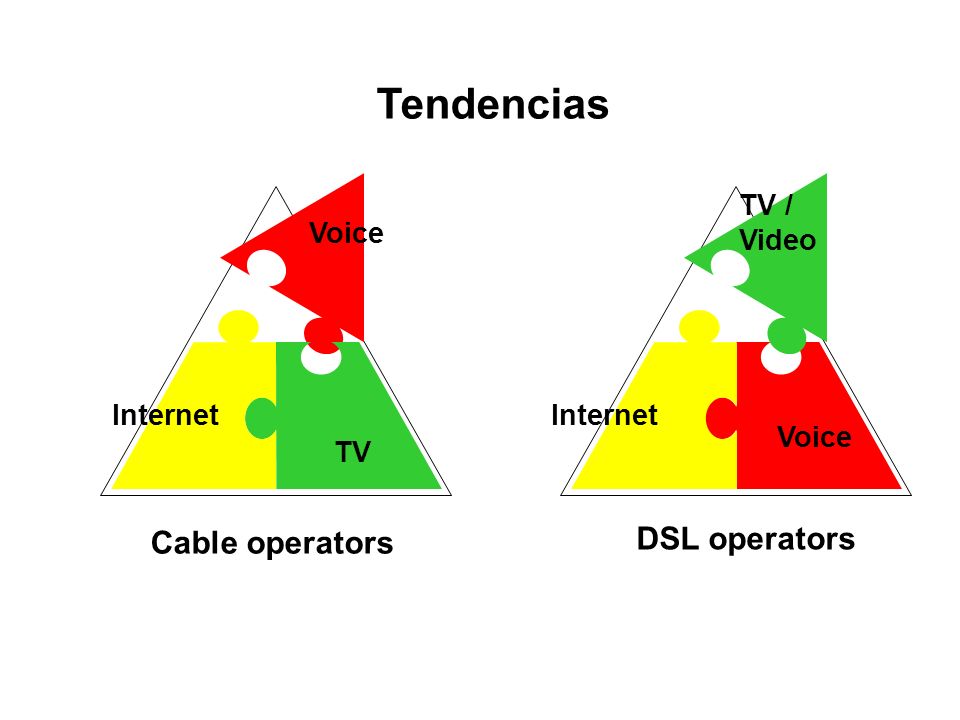

3 Tendencias Cable operators DSL operators Voice Internet TV Voice Internet TV / Video

4 Los avances en las técnicas de compresión y codificación de video. El aumento en la capacidad de las redes de transporte. El desarrollo de técnicas de transmisión como multicast. El incremento de los anchos de banda en el acceso hacia los hogares. (ADSL2+, FTTH) Factores que hacen posible IPTV

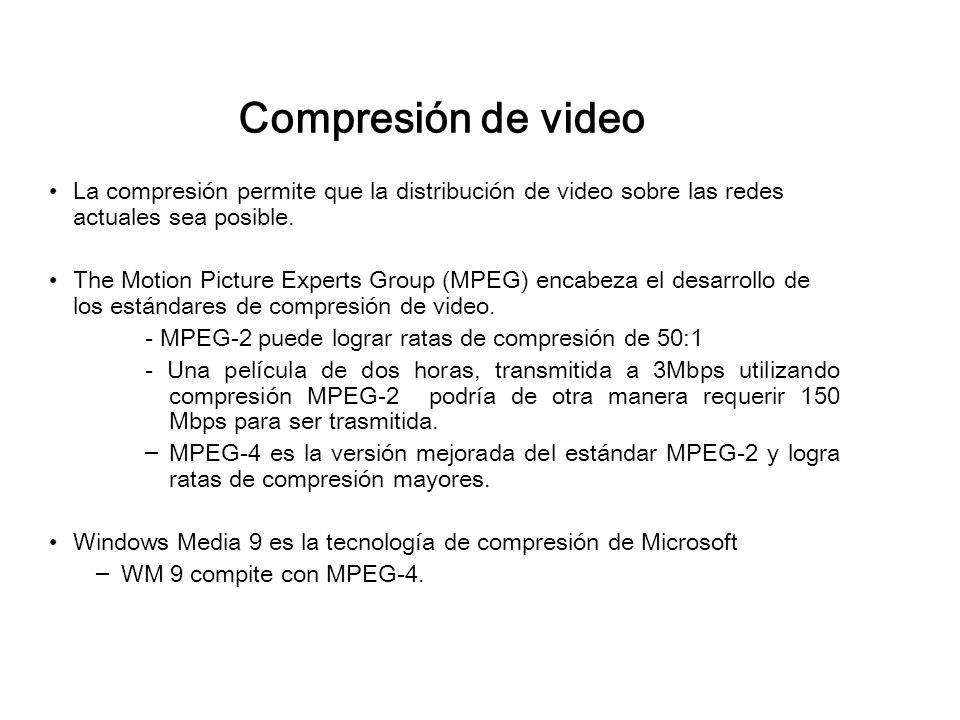

5 La compresión permite que la distribución de video sobre las redes actuales sea posible. The Motion Picture Experts Group (MPEG) encabeza el desarrollo de los estándares de compresión de video. - MPEG-2 puede lograr ratas de compresión de 50:1 - Una película de dos horas, transmitida a 3Mbps utilizando compresión MPEG-2 podría de otra manera requerir 150 Mbps para ser trasmitida. – MPEG-4 es la versión mejorada del estándar MPEG-2 y logra ratas de compresión mayores. Windows Media 9 es la tecnología de compresión de Microsoft – WM 9 compite con MPEG-4. Compresión de video

6 Frame N Frame N+1 (Frame N+1) - (Frame N) Diferencia entre frames

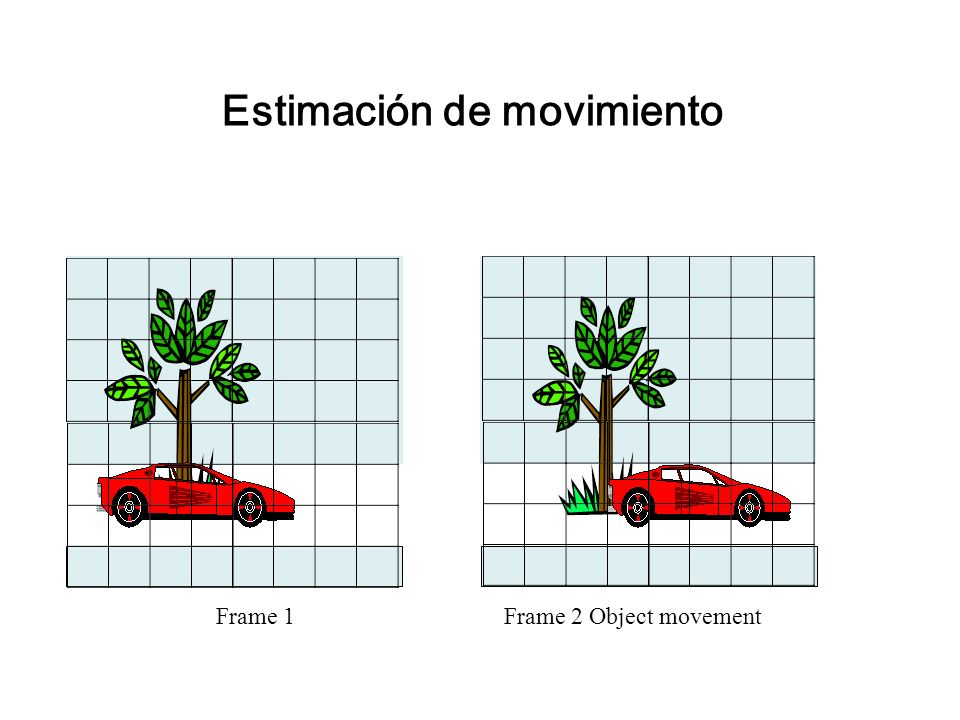

7 Estimación de movimiento Frame 1Frame 2 Object movement

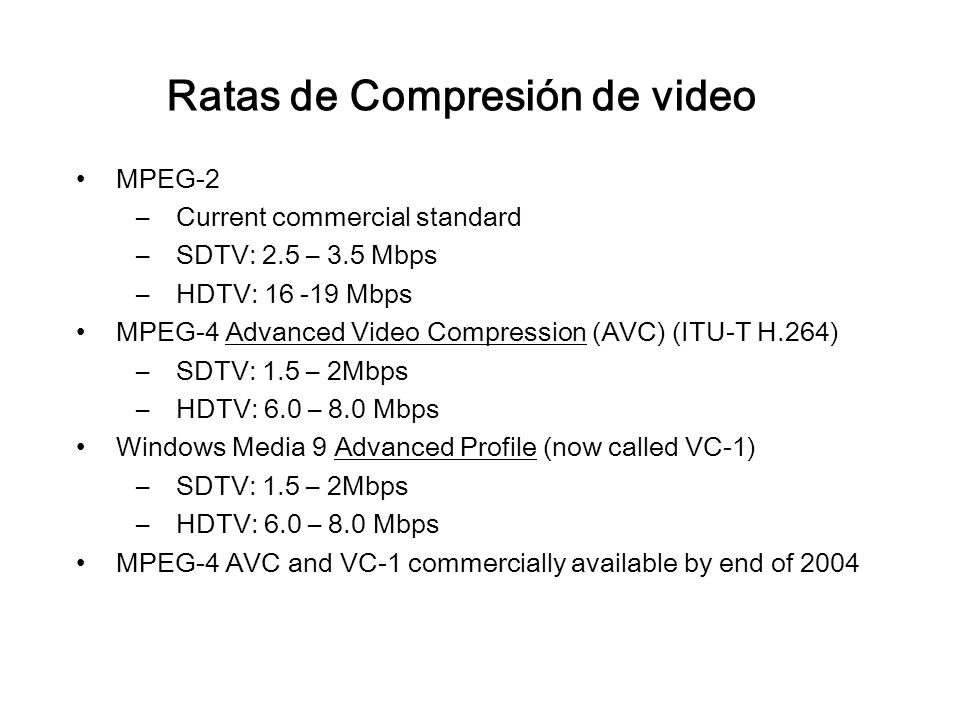

8 MPEG-2 –Current commercial standard –SDTV: 2.5 – 3.5 Mbps –HDTV: Mbps MPEG-4 Advanced Video Compression (AVC) (ITU-T H.264) –SDTV: 1.5 – 2Mbps –HDTV: 6.0 – 8.0 Mbps Windows Media 9 Advanced Profile (now called VC-1) –SDTV: 1.5 – 2Mbps –HDTV: 6.0 – 8.0 Mbps MPEG-4 AVC and VC-1 commercially available by end of 2004 Ratas de Compresión de video

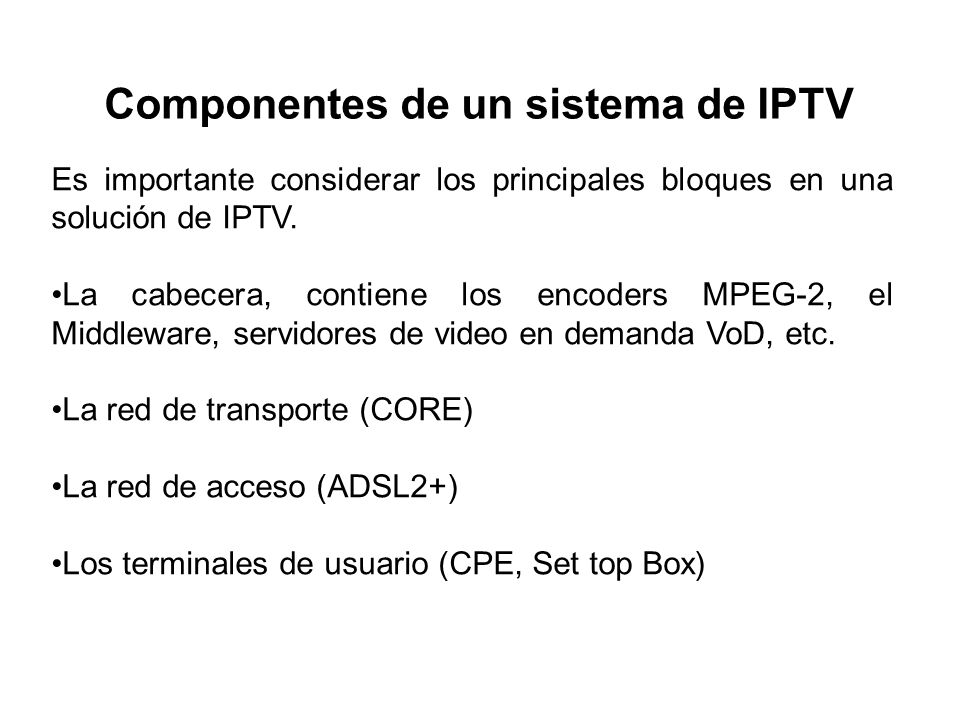

9 Es importante considerar los principales bloques en una solución de IPTV. La cabecera, contiene los encoders MPEG-2, el Middleware, servidores de video en demanda VoD, etc. La red de transporte (CORE) La red de acceso (ADSL2+) Los terminales de usuario (CPE, Set top Box) Componentes de un sistema de IPTV

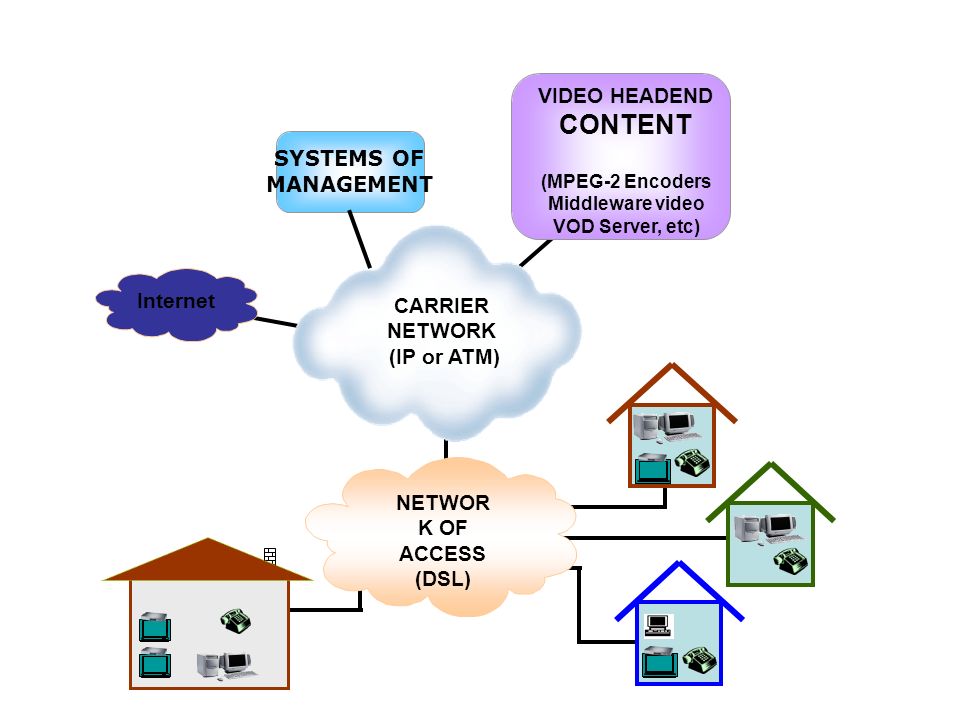

10 VIDEO HEADEND CONTENT CARRIER NETWORK (IP or ATM) SYSTEMS OF MANAGEMENT Internet NETWOR K OF ACCESS (DSL) (MPEG-2 Encoders Middleware video VOD Server, etc)

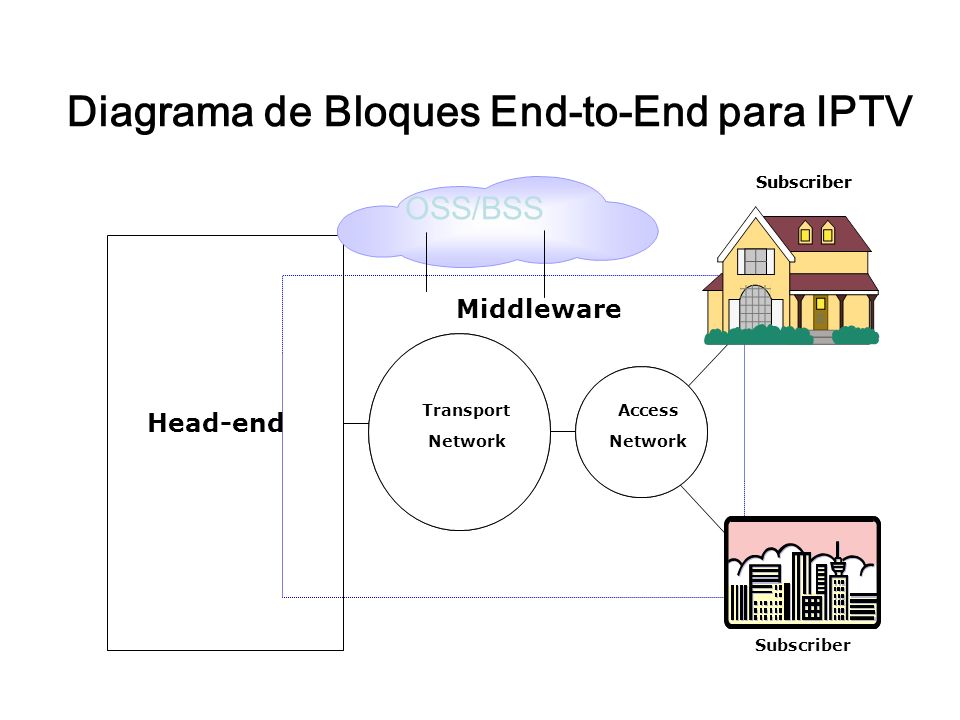

11 Subscriber Access Network Transport Network Subscriber Access Network Transport Network Head-end Middleware OSS/BSS Diagrama de Bloques End-to-End para IPTV

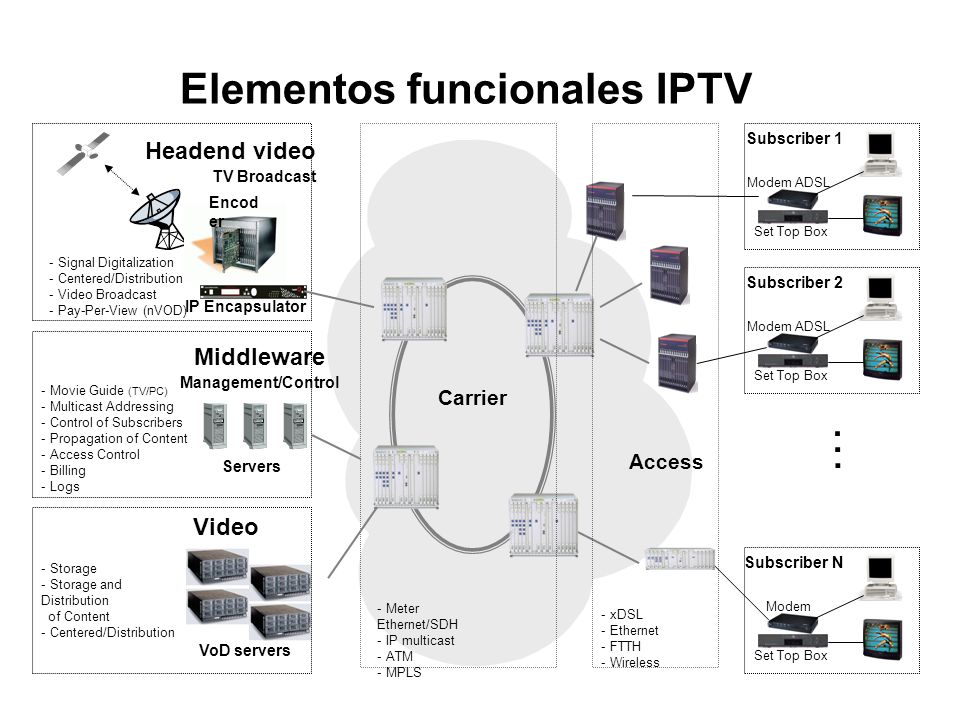

12 IP Encapsulator Encod er VoD servers Subscriber 1 Modem ADSL Set Top Box Servers - Movie Guide (TV/PC) - Multicast Addressing - Control of Subscribers - Propagation of Content - Access Control - Billing - Logs - Signal Digitalization - Centered/Distribution - Video Broadcast - Pay-Per-View (nVOD) - Storage - Storage and Distribution of Content - Centered/Distribution Subscriber 2 Modem ADSL Set Top Box Subscriber N Modem Set Top Box … Headend video TV Broadcast Middleware Management/Control Video Carrier Access - Meter Ethernet/SDH - IP multicast - ATM - MPLS - xDSL - Ethernet - FTTH - Wireless Elementos funcionales IPTV

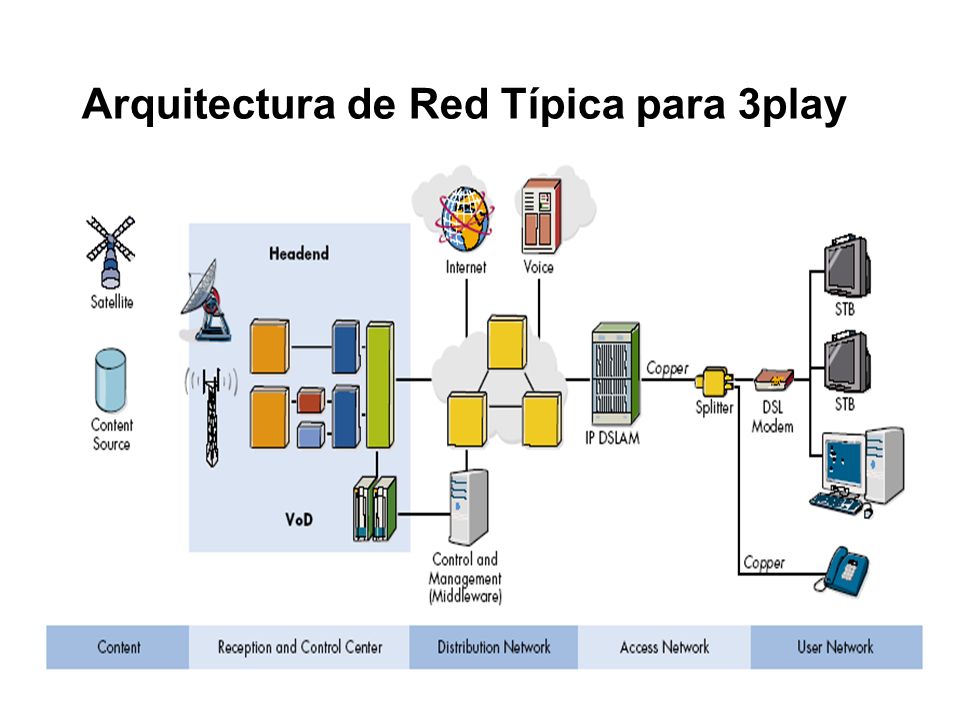

13 Arquitectura de Red Típica para 3play

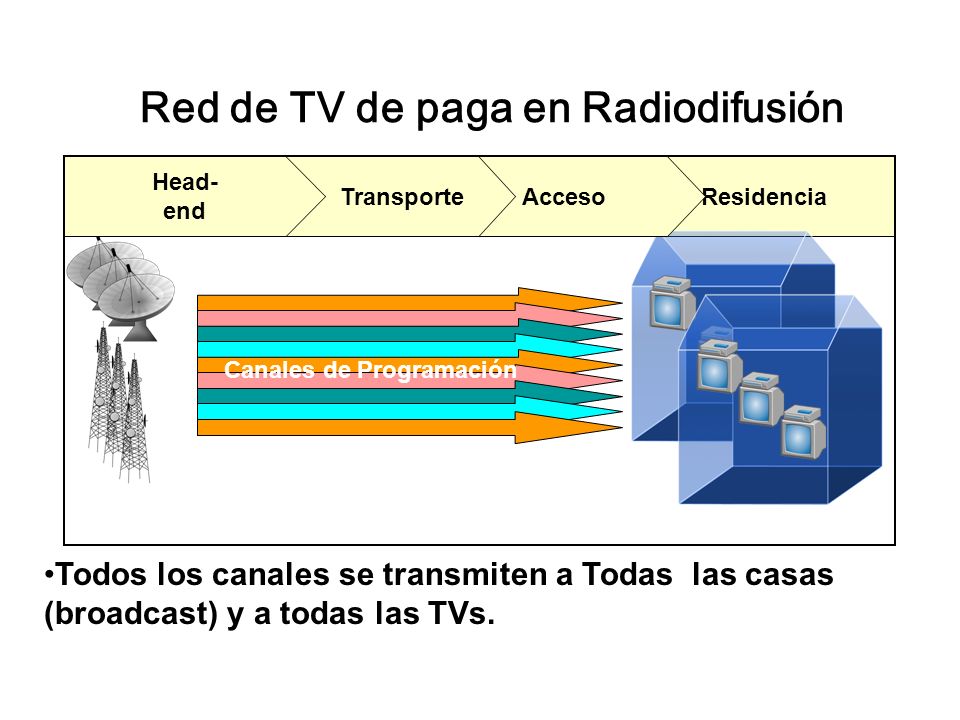

14 Red de TV de paga en Radiodifusión Residencia Canales de Programación Acceso Transporte Head- end Todos los canales se transmiten a Todas las casas (broadcast) y a todas las TVs.

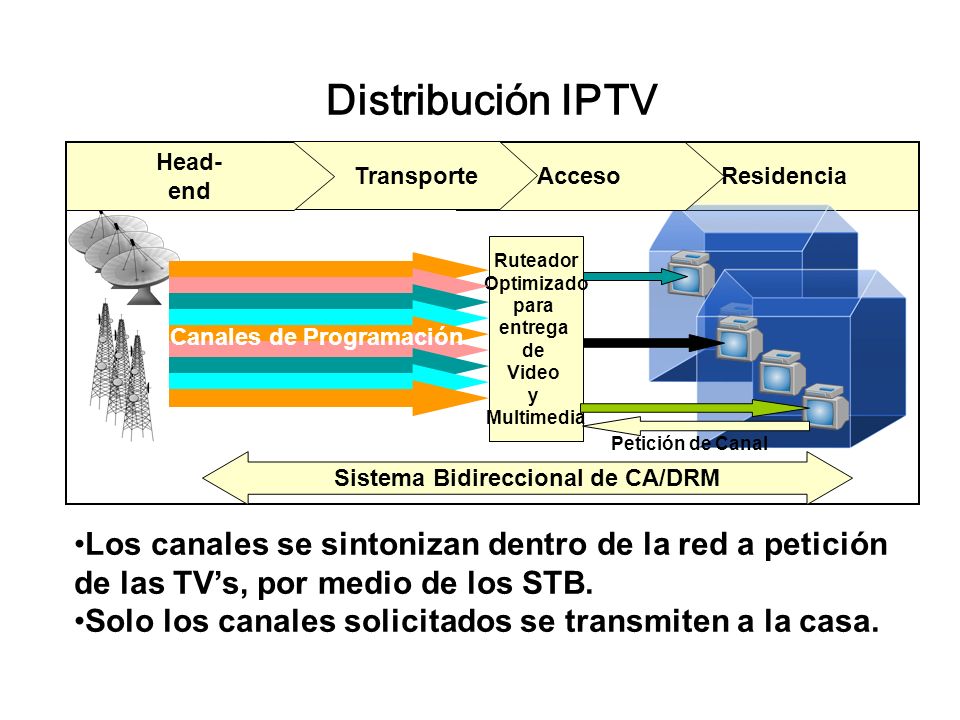

15 Residencia Distribución IPTV Acceso Transporte Head- end Ruteador Optimizado para entrega de Video y Multimedia Petición de Canal Sistema Bidireccional de CA/DRM Canales de Programación Los canales se sintonizan dentro de la red a petición de las TVs, por medio de los STB. Solo los canales solicitados se transmiten a la casa.

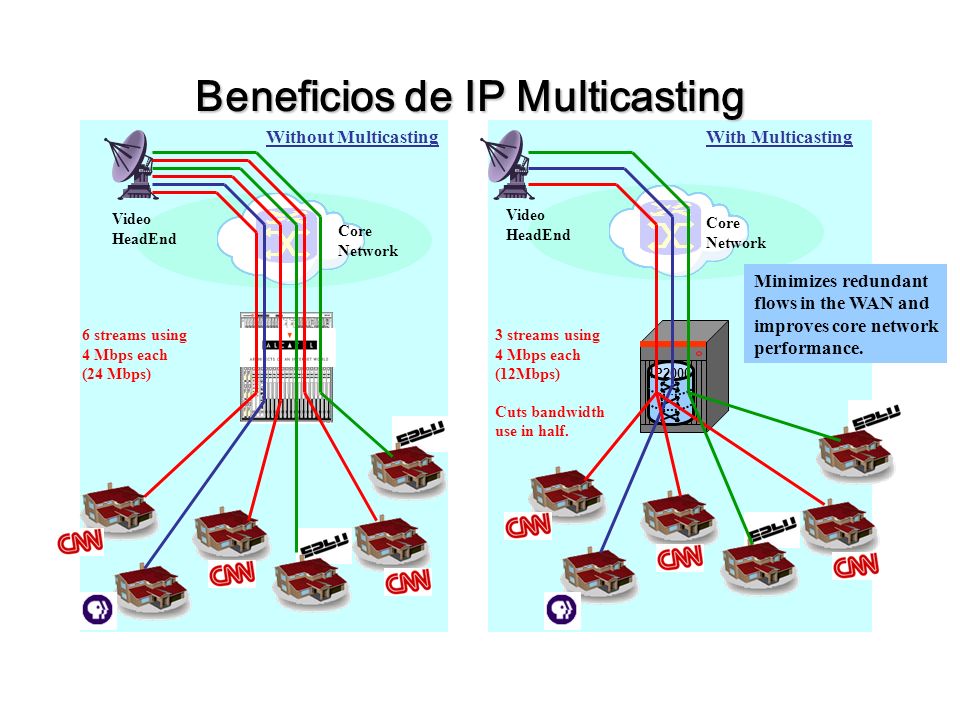

16 IP2000 Beneficios de IP Multicasting Core Network Core Network Video HeadEnd Video HeadEnd Without MulticastingWith Multicasting 6 streams using 4 Mbps each (24 Mbps) 3 streams using 4 Mbps each (12Mbps) Cuts bandwidth use in half. Minimizes redundant flows in the WAN and improves core network performance.

17 i3 Micro Mood Thin Client i3 Micro Mood Thin Client FSC Activy 200 Thick Client FSC Activy 200 Thick Client Amino AmiNET Thin Client Amino AmiNET Thin Client ADSL/ADSL2+/VDSL DSL Modem (eg. Cellpipe) Hub Home Copper Pair STB Splitter CH5 CH9 CH4 Equipos del lado del cliente

18

19

20

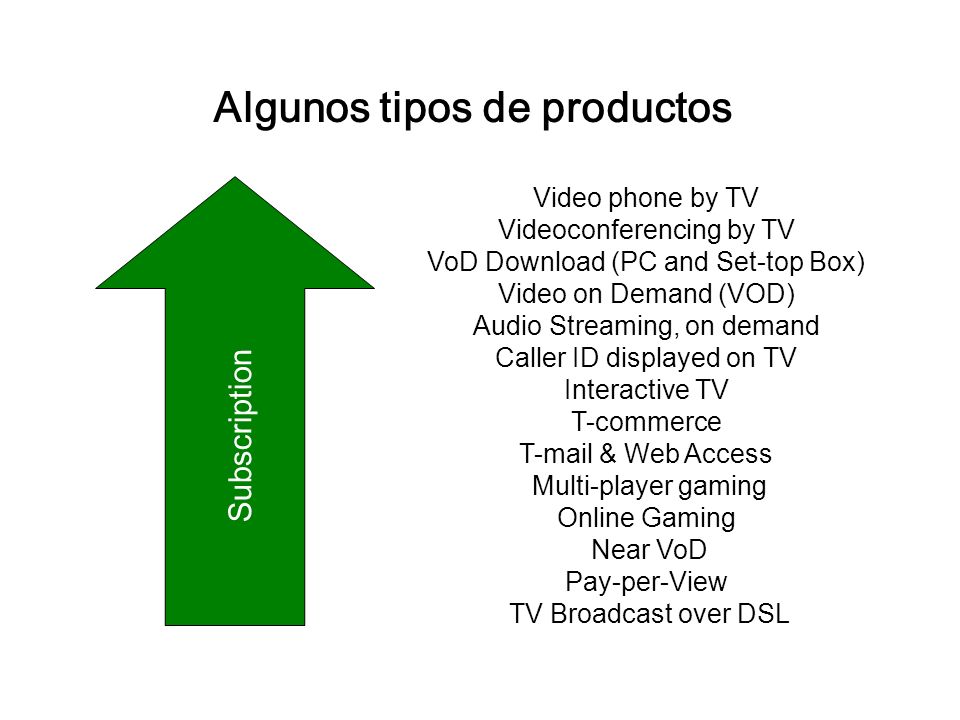

21 Algunos tipos de productos Video phone by TV Videoconferencing by TV VoD Download (PC and Set-top Box) Video on Demand (VOD) Audio Streaming, on demand Caller ID displayed on TV Interactive TV T-commerce T-mail & Web Access Multi-player gaming Online Gaming Near VoD Pay-per-View TV Broadcast over DSL Subscription

22 MUCHAS GRACIAS Andrés Betancur IPTV
