Definición Conjunto de ordenadores y dispositivos electrónicos conectados entre sí cuya finalidad es compartir recursos, información y servicios. Elementos.

Presentaciones similares


Presentación del tema: "Definición Conjunto de ordenadores y dispositivos electrónicos conectados entre sí cuya finalidad es compartir recursos, información y servicios. Elementos."— Transcripción de la presentación:

1

2 Definición Conjunto de ordenadores y dispositivos electrónicos conectados entre sí cuya finalidad es compartir recursos, información y servicios. Elementos de una red: Emisor codificador la línea decodificador receptor Protocolos

3 MedioNombre Tipo de transmisión Velocidad de transmisión Distancia máxima Alámbricas Pares trenzadosSeñales eléctricasHasta 1 Gb/s<100 m Cable coaxialSeñales eléctricasHasta 100 Mb/s< 100 m Fibra ópticaHaz de luzHasta 1 Tb/s< 2 km Inalámbricas Wi-Fi Ondas electromagnéticas Hasta 100 Mb/s< 100 m Bluetooth Ondas electromagnéticas Hasta 3 Mb/s< 100 m InfrarrojosHaz de luz4 Mb/s< 10 m

4 Por su tamaño PAN: Red de Área Personal En casa LAN: Red de Área Local En edificios MAN: Red de Área Metropolitana En ciudad WAN: Red de Área Amplia En el mundo

5 Por el medio físico utilizado Alámbricos: Por cable Inalámbricos: Por Wifi o Bluetooth Mixtos: Ambas tecnologías

6 Por propiedad Redes públicas. Acceso público y global. Internet Redes privadas. Restringidas al propietario y usuarios que las utilizan. Se llaman intranets si utilizan herramientas de Internet. Redes privadas virtuales (VPN). Interconexión de varias redes privadas. Conectan sedes de organizaciones. Extranet.

7 Clasificación de las redes

8 Por su relación funcional Redes cliente-servidor. Aun ordenador central (servidor) y ordenadores clientes o terminales, que se comunican con él. Redes punto a punto. Todas las estaciones de trabajo se comportan como clientes y como servidores. Menos de 10 usuarios.

9

10

11

12 Envía y recibe información del resto de ordenadores Puede estar integrada en la placa base, (tipo PCI), tipo USB o PCMCIA (portátiles) Red de tipo Ethernet (10 Mbps), Fast Ethernet (100 Mbps) o Gigabit Ethernet (1000 Mbps) Número MAC: identifica cada tarjeta en la red. Ejemplo: E8-2A-AF-73 (OUI-NIC)

13 PARES TRENZADOS El más utilizado actualmente Cuatro pares de hilos de colores, trenzados para evitar interferencias. Categorías 5 ó 6. Utilizan el conector RJ45. Velocidad de transmisión: de 10 Mbps a 10 Gbps CABLE COAXIAL Utilizado en el pasado. Como el de las televisiones. FIBRA ÓPTICA Se generalizará en el futuro Haces de filamentos de vidrio que transmiten luz emitida por un láser. Velocidad de transmisión: Hasta 10 Tbps

14 Recibe un paquete de datos y lo transmite a todos los equipos, aunque solo uno sea el destinatario. Puede provocar problemas de saturación en la red. Casi no se utiliza

15 Recibe datos del router y conecta los equipos en estrella Almacena las direcciones MAC de los equipos Lee la información que le llega y la redirige solamente al equipo que tiene que recibirla Permite mayor velocidad de tránsito de datos

16 Conecta redes entre sí, por ejemplo, una red LAN con una red de Internet WAN Seleccionan la ruta de comunicación más adecuada para cada envío de paquetes de datos Posee su propia dirección IP Actúan como switch, pues tienen varios puertos Ethernet

17 Permite unir segmentos o grupos de trabajo LAN. Extender la longitud de un segmento de red Reducir los cuellos de botella de tráfico por exceso de equipos conectados

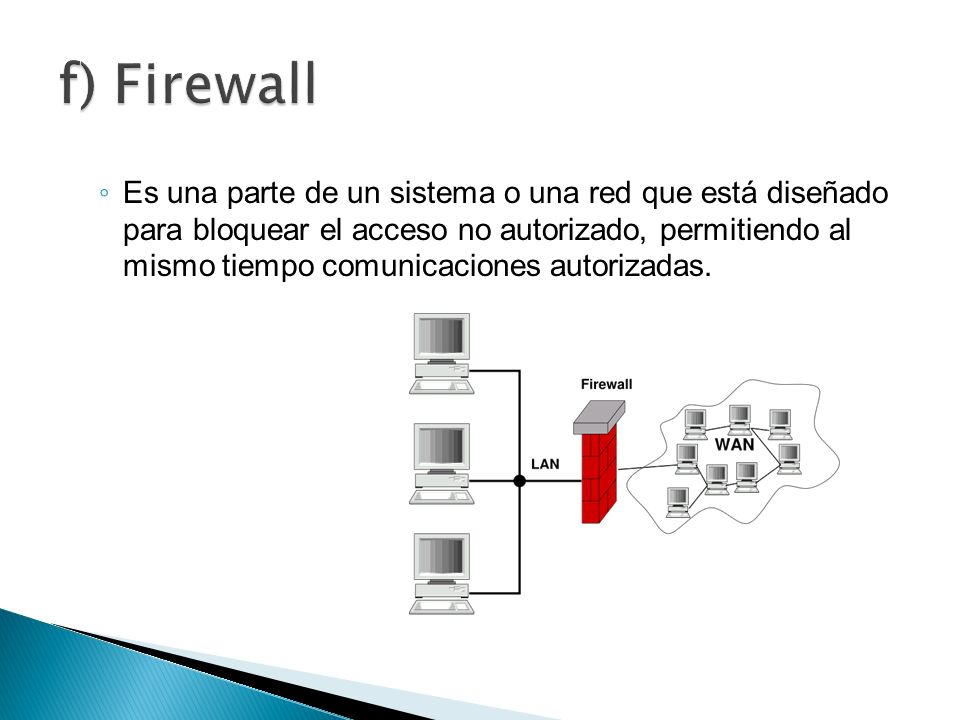

18 Es una parte de un sistema o una red que está diseñado para bloquear el acceso no autorizado, permitiendo al mismo tiempo comunicaciones autorizadas.

19 El protocolo TCP/IP

20 Dirección IP Identifica cada ordenador de forma exclusiva. La dirección IP es una secuencia de 32 bits divididos en cuatro partes, cada una se conoce como octeto y se corresponde con un dígito decimal. Ejemplo

21 Máscara de red Identifica la parte fija de la IP de la parte variable. ¿Cómo? marcando la parte que no varía con 255 y la parte que sí lo hace con 0

22 Puerta de enlace Es la IP del router que sirve para comunicarse con otros nodos. Indica a nuestro ordenador dónde tiene que ir para conectarse a Internet Es la dirección IP cuyo último octeto es un 1

23 Servidor DNS Librería de direcciones IP que permite localizar las páginas web no por su número IP (ej ) sino por su nombre

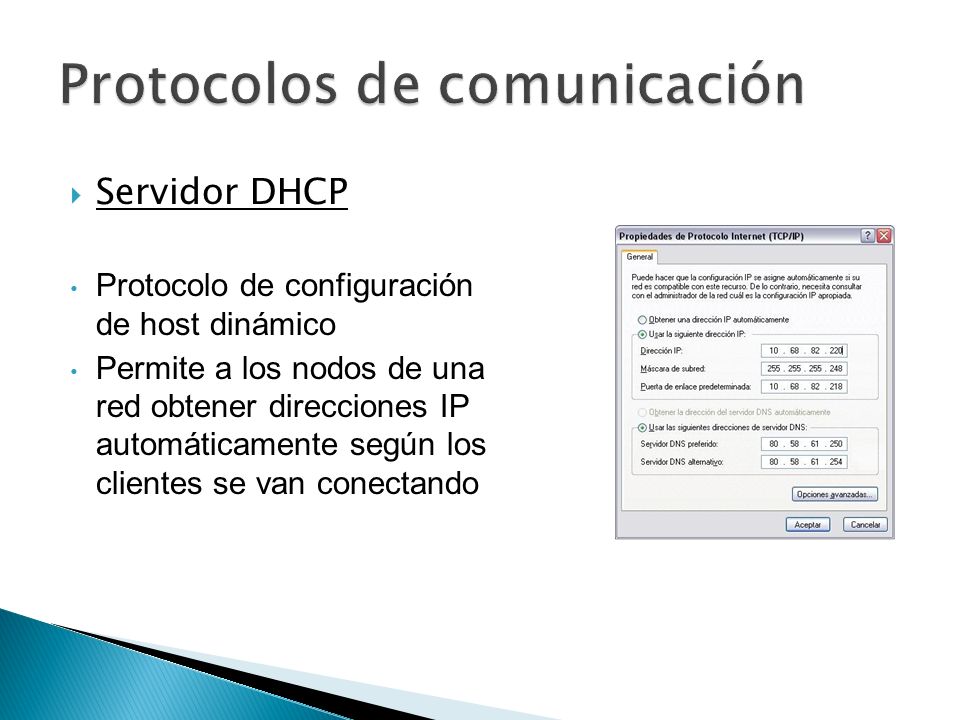

24 Servidor DHCP Protocolo de configuración de host dinámico Permite a los nodos de una red obtener direcciones IP automáticamente según los clientes se van conectando

25 FIN
