1 N I V O L O G I A

2 ¿CÓMO LLEGA LA NIEVE? FORMACION DE LOS CRISTALES DE NIEVE La formación de lo cristales de hielo se generan en las nubes que están constituidos de microgotas sometidas a baja fusión, es decir, son producto del líquido sometido a temperaturas bajo cero. Son estructuras visibles formadas por pequeñas gotitas de agua y/o cristales de hielo. Hay tres requerimientos para la formación de nubes: Suficiente humedad en el aire para que condense. Presencia en la atmósfera de núcleos de condensación. Enfriamiento a causa de la condensación. Los cristales comienzan su vida en las nubes atmosféricas; donde los cambios de fase del agua juegan un papel primordial en la microfísica de la nube. Los posibles cambios son los siguientes: Vapor «---» Líquido(condensación, evaporación) Líquido «---» Sólido(congelamiento, fusión) Vapor «---» Sólido(condensación, sublimación) LAS NUBES Las nubes están compuestas de gotitas de agua que se forman cuando el aire esta sobre saturado de vapor de agua. Las gotitas se forman por condensación sobre pequeñas partículas llamadas núcleos de condensación (sal, polvo, tierra, partículas de contaminación, etc) Las nubes dependiendo de su formaci ó n, velocidad y turbulencia de la corriente de aire, se clasifican en tres grandes grupos, ascendente : Cirrus – Stratus - Cumulus

3 Cuando la temperatura disminuye bajo 0° es posible la formación de nieve, a partir de diminutos cristales de hielo, a -40° se congelan sin la necesidad de núcleos. Posterior a la formación del cristal: existe transferencia de gotitas y escarchado resultante de colisiones con gotitas de agua y cristales. El proceso de formación de los cristales se desarrolla en dos fases: 1° Fase: Los gérmenes de hielo producido a partir de las microgotas de agua cristalizan por efecto de la acción de núcleos de congelación llamados polvo atmosférico, que generalmente son impurezas de origen orgánico, mineral o químico. 2° Fase: El germen inicial un prisma de base hexagonal, con la estructura del hielo en las condiciones de presión y temperaturas propias del interior de las nubes, crece por el detrimento de las gotas cercanas que se evaporan. Su velocidad de crecimiento varía según sean las bases, las caras y las aristas del germen, lo cual explica la gran diversidad de formas que presentan los cristales.

4 La variable más importante del desarrollo de un cristal es la Temperatura y la densidad de vapor El calor se transmite en los ejes basales, por lo tanto las moléculas tienden a depositarce donde existe mayor cantidad de vapor, las esquinas. Patrón de crecimiento de los cristales de nieve

5 TIPO DE CRISTALES AGUJAS COLUMNAS COLUMNAS TAPADAS PLATO ESTRELLA CRISTAL RIMED

6 CLASIFICACIÓN DE TIPOS DE CRISTALES DE NIEVE

7 QUÉ ES EL MANTO NIVOSO CARACTERÍSTICAS DEL MANTO NIVOSO Durante la temporada invernal en la montaña van acumulándose las sucesivas nevadas hasta construir un apilamiento de estratos que llamamos manto nivoso. Cada capa o estrato de nieve presenta características morfológicas, termodinámicas y mecánicas concretas. Estas características son las que proporcionan al manto un determinado grado de estabilidad y condicionan la posibilidad de aludes. Contenido de aguaContenido de agua Tamaño de granoTamaño de grano TérminoTamaño (mm) Fino Medio Grueso Muy grueso Extremo Muy fino< > 5.0 Término Húmedo Mojado Muy mojado Slush Seco Rango aprox. <3% 3-8% 8-15% >15% 0% Es un medio poroso, donde encontraremos: Hielo + Aire (+ Agua Líquida). Mientras mas homogéneas sean las capas, lograremos encontrar un manto más estable. Las distintas texturas, características y cohesión de los grano nos indicará la resistencia del manto.

8 La nieve desde el momento en que cae, entra en un continuo proceso de transformación. Llega al suelo en forma de diminutos cristales de hielo, se acumula capa sobre capa formando un manto níveo y termina por comprimirse o derretirse. Este largo proceso se denomina metamorfosis y se divide en tres tipos. Metamorfosis de Isotérmica Metamorfosis de Gradiente Metamorfosis de Fusión Metamofismo de la nieve Estructura termal

9 Metamorfosis de Gradiente Se da cuando existe un gradiente, o diferencial, de temperatura entre la parte superior y el fondo de la masa de nieve. Con un periodo de tiempo frío, la temperatura de aire baja muy por debajo de cero, manteniendo la superficie de la nieve muy fría, el suelo y la nieve cercana a este se mantiene cerca del punto de congelación, para comprender este punto debemos tener presente que el centro de la tierra emana calor ( lo denominamos flujo geotérmico ) este "calor" al llegar al suelo no permite que la nieve depositada sobre el se congele, manteniendo su temperatura alrededor de 0° C./ 32° F. Suponiendo que la temperatura del aire es de -15° C. tenemos, con respecto al suelo, un gradiente o una diferencia de temperatura de 15°, esto dentro del manto níveo produce una corriente convectiva de vapor de agua que va de la capa inferior a la superficie. Los granos se hacen mayores y más gruesos y la cohesión entre ellos se debilita Metamorfosis de Fusión Con la llegada de la primavera y antes de producirse los deshielos hay un ciclo diario que afecta al manto níveo. El calor producto de temperaturas más altas y sol abrasador funde los granos más pequeños que se recongelan por la noche formando una sólida consistencia entre los granos más grandes. Así obtenemos por la mañana buena estabilidad ya que el agua helada mantiene unida la nieve y hacia la tarde nieve más pesada, más blanda. Metamorfosis Isotérmica Se produce cuando no hay una gran diferencia de temperatura entre las capas de nieve. La temperatura del aire es cercana a 0° C. al igual que el suelo y el manto níveo, por lo que la compresión se realiza por su propio peso, cada nueva capa de cristales presiona la de abajo, hay un cambio en la estructura, los cristales se amontonan y forman granos de hielo, en este caso granos finos.

10 Según las condiciones iniciales del manto y las circunstancias que se produzcan a continuación, la transformación de la nieve puede seguir muy diversos caminos conducentes a una amplia gama de estados finales, cuyas características van a tener una acusada relevancia para la estabilidad del manto. Además de lo anterior vale la pena decir, que existen, dentro de la metamorfosis que ocurre en el manto nivoso, varios tipos de estas, dichas metamorfosis serian. METAMORFOSIS DEL MANTO NIVOSO

11 AVALANCHAS Una zona de avalancha, tiene varios caminos por donde pueden caer diferentes tipos de avalanchas. Las avalanchas puede ser identificada en 3 fases: Zona de inicio - Recorrido - Zona de detención Es un deslizamiento de una masa de nieve o hielo que se deposita en una ladera. Al movilizarse, lo puede hacer abruptamente y con gran velocidad y energía. Es el resultado de una irresistible tensión ejercida sobre una capa de nieve frágil. Pueden tener un gran poder destructor e incorporar en su trayectoria otros materiales (suelo, hielo y/o fragmentos rocosos). Como pautas generales podemos decir que a principios del invierno la masa de nieve no esta consolidada, por lo que el peligro de avalanchas es mayor. La nieve floja es común encontrarla en las laderas a la sombra (orientadas al sur) y en las caras a sotavento. Hay que ser precavidos después de grande precipitaciones de nieve polvo, sobre todo si le sigue una elevación de la temperatura. La primavera trae estabilidad al manto níveo, la nieve se vuelve densa e isotérmica y las avalanchas de fusión son predecibles y evitables.

12 Estas son producto de varios causas asociados: Causas internas del manto de nieve: Relieves de terreno, pendiente (entre 30° y 45°), Clima, Manto de Nieve y cantidad de precipitación, temperatura, dirección del viento, metamorfismo de la nieve, exposición del solar, etc. Causas Externas al manto de nieve: Esquiadores, Montañistas y paso de animales, maquinarias, eventuales estruendos sonoros, etc. ESQUEMA SIMPLIFICADO DE LAS FUERZAS QUE SE EJERCEN EN UN MANTO DE NIEVE R R T T R R = Resistencias a la tracción y a la cizalladura (ligadas a la cohesión de la nieve y las fuerzas de frotamiento T T = Fuerza de tracción (función del peso de la nieve y de la pendiente T=R equilibrio Si T=R, hay equilibrio T>R Si T>R, aumento de tensiones R

13 FUSION (Nieve Húmeda) Debidos a la fusión del manto nivoso cuando la temperatura del aire aumenta notablemente por encima de los 0ºC o en caso de lluvia. El sol derrite los granos más pequeños inundando el manto níveo. El agua liquida satura la nieve y la convierte en una inestable masa que al menor sobrepeso se desprende. Puede suceder también que el agua llegue a una base sólida lubricándola y provocando el deslizamiento de toda la nieve; la nieve se vuelve húmeda y pesada. Estas pueden ocurrir de preferencia en primavera y en cualquier período invernal al caer una lluvia sobre el manto. Existen varias razones para que se produzcan estas avalanchas, como: fusión de la nieve, por efecto del sol; fuertes gradientes de temperaturas del manto; dentro de las características más importante, esta la reducción de la cohesión de la nieve, producto del agua y la reducción de fricción de la resistencia de la nieve. Debemos destacar las mediciones efectuadas a depósitos de "Avalancha de Nieve Húmeda", donde se han obtenido densidades entre 900 y sobre los kg./m3, lo que hace de este tipo de avalancha, que sean altamente destructivas, debido a sus fuerzas de impacto altísimas La velocidad de deslizamiento es lenta. A veces, puede llegar a deslizarse todo el espesor del manto hasta el suelo, arrastrando barrro, rocas, árboles, arbustos, etc. Son los denominados aludes de fondo

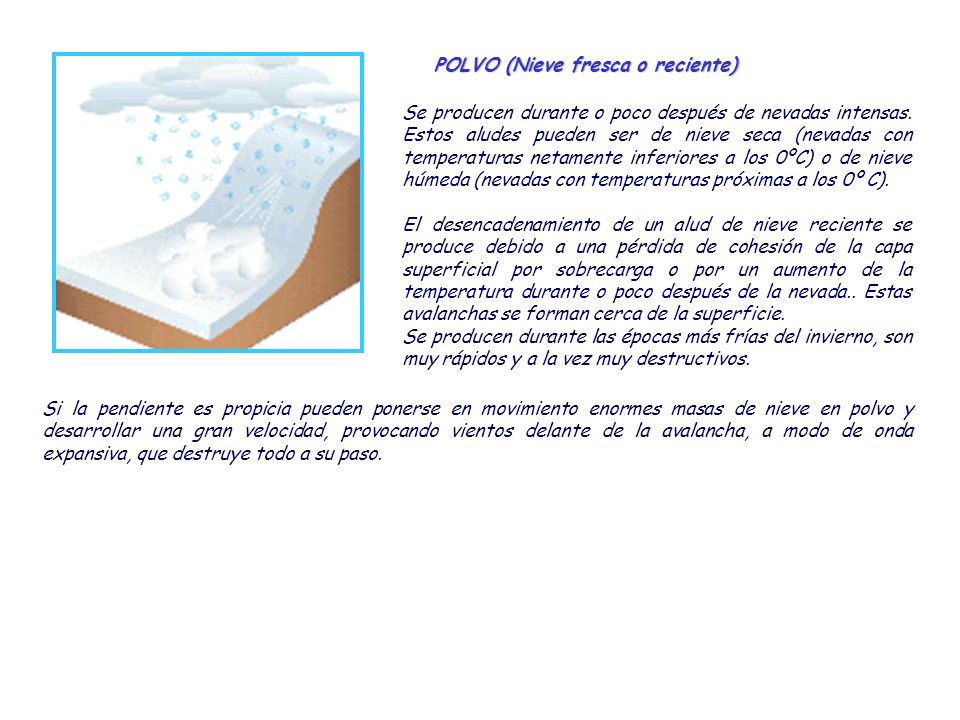

14 POLVO (Nieve fresca o reciente) Se producen durante o poco después de nevadas intensas. Estos aludes pueden ser de nieve seca (nevadas con temperaturas netamente inferiores a los 0ºC) o de nieve húmeda (nevadas con temperaturas próximas a los 0º C). El desencadenamiento de un alud de nieve reciente se produce debido a una pérdida de cohesión de la capa superficial por sobrecarga o por un aumento de la temperatura durante o poco después de la nevada.. Estas avalanchas se forman cerca de la superficie. Se producen durante las épocas más frías del invierno, son muy rápidos y a la vez muy destructivos. Si la pendiente es propicia pueden ponerse en movimiento enormes masas de nieve en polvo y desarrollar una gran velocidad, provocando vientos delante de la avalancha, a modo de onda expansiva, que destruye todo a su paso.

15 PLACA Se producen por la existencia de discontinuidades en el seno del manto nivoso, debida a un fallo en el interior del manto nivoso. El resultado es el deslizamiento de las capas superiores (que aparentemente pueden parecer estables), por encima de una capa de baja cohesión o de una superficie de rehielo. Estos aludes se producen en laderas abiertas, sobretodo en zonas convexas, y frecuentemente por el paso de una persona. La fragilidad de las placas y la desunión con las capas inferiores hace que actúen como trampas donde el sobrepeso al pasar por encima, actúa como desencadenante del alud. El principal causante es el viento. Al transportar la nieve, esta se depositan en las zonas situadas a sotavento sobre mantos míveos ya existentes, que al ser de diferentes consistencia (densidad), no se unen (cohesionan) en forma adecuada. Estas son las llamadas placas de viento, son capas duras y frágiles formadas por la acumulación de nieve transportada por el viento. En general las cornisas son un indicador de la presencia de una placa ladera abajo (puede darse el caso de una placa no asociada a una cornisa), son de un blanco muy mate, tienen forma lenticular, chirrían cuando se pisan y el bastón de esquí y el piolet se clavan muy bien.

16 PLACAPOLVO (Nieve fresca o Reciente) FUSION (Nieve Húmeda)

17 Pruebas de Estabilidad Test de la pala: consiste en aislar un bloque representativo de nieve, y clavar la pala verticalmente por la parte posterior. Se trata entonces de empujar la pala hacia nosotros, evitando el efecto palanca, para ver si hay alguna capa que se deslice por encima de las demás. Si así sucede nos indicará que existe inestabilidad del mantel nival. Test del bastón: muy práctico, fácil y rápido de hacer aunque, aporta información únicamente de las capas superficiales del mantel. Consiste en clavar el bastón en la nieve y evaluar su estado en base a la resistencia al hundimiento: Si la nieve opone más resistencia a medida que vamos clavando el bastón, la situación es estable y el riesgo de aludes no es elevado. Si el bastón se clava fácilmente hasta encontrar una capa dura, existe entonces una capa superficial de baja cohesión. Si esta capa supera los 40 cm, el riesgo de aludes es elevado (alud de nieve reciente o de fusión). Si la capa superior es dura y por debajo hay una capa de baja cohesión que ofrece menor resistencia, la capa superior puede deslizarse por encima de la inferior causando un alud de placa.

18 Pruebas de Estabilidad Test del salto: Es el más completo y el que nos da una idea más objetiva del estado del mantel nival, ya que ayuda a determinar el peligro por sobrecarga de una o más personas en una zona concreta. Hay que efectuarlo en una zona protegida y representativa de la vertiente donde pretendemos descender (debe tener una pendiente similar, mínima de 30º). Consiste en aislar un bloque rectangular de longitud similar a la de los esquís y altura aproximada de 1,50 m. La profundidad mínima debe ser de cm. La parte frontal del rectángulo y los dos laterales se aislarán con una pala, mientras que la parte posterior deberá aislarse (cortarse) mediante un cordino o sierra. Esto se hace para independizar el bloque de la continuidad del mantel nival, evitando que se desencadene una avalancha por efectuar el test. Una vez aislado el bloque, la persona más pesada del grupo subirá suavemente encima del bloque, por el tercio superior (próximo al corte efectuado con el cordino) y observará si se producen deslizamientos en cada uno de los siguientes pasos: 1.- Mientras aislamos el bloque 2.- Cuando sube la persona con los esquís 3. Cuando la persona con esquís hace presión encima del bloque, sin saltar, flexionando las piernas. 4.- Cuando la persona con esquís salta 5.- Cuando la persona con esquís salta por segunda vez 6.- Cuando la persona salta encima del bloque sin esquís 7.- No se observa movimiento

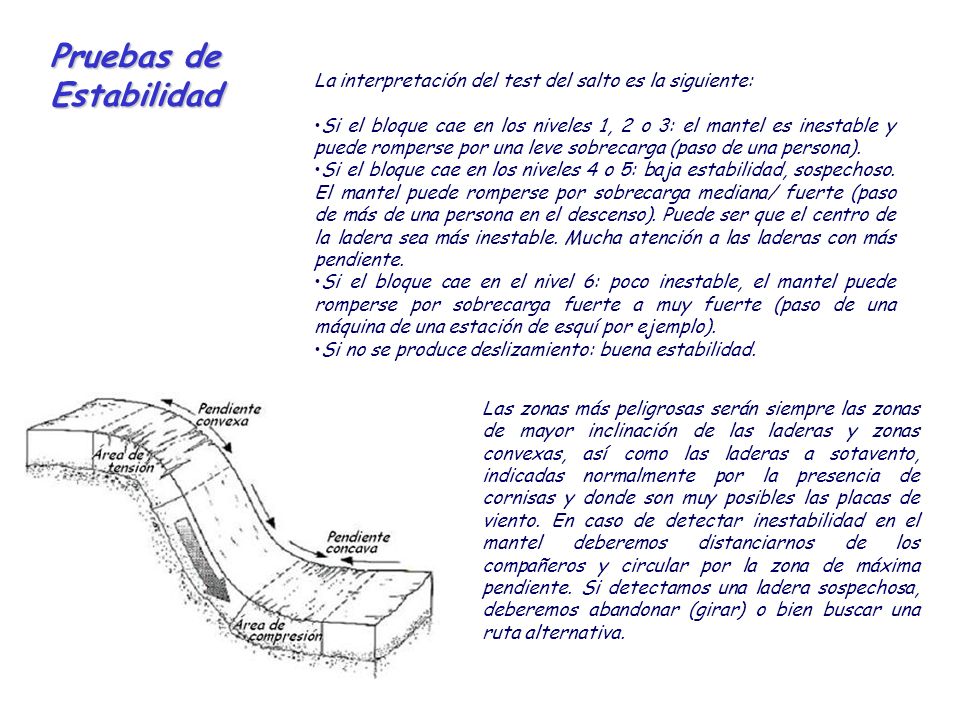

19 Pruebas de Estabilidad La interpretación del test del salto es la siguiente: Si el bloque cae en los niveles 1, 2 o 3: el mantel es inestable y puede romperse por una leve sobrecarga (paso de una persona). Si el bloque cae en los niveles 4 o 5: baja estabilidad, sospechoso. El mantel puede romperse por sobrecarga mediana/ fuerte (paso de más de una persona en el descenso). Puede ser que el centro de la ladera sea más inestable. Mucha atención a las laderas con más pendiente. Si el bloque cae en el nivel 6: poco inestable, el mantel puede romperse por sobrecarga fuerte a muy fuerte (paso de una máquina de una estación de esquí por ejemplo). Si no se produce deslizamiento: buena estabilidad. Las zonas más peligrosas serán siempre las zonas de mayor inclinación de las laderas y zonas convexas, así como las laderas a sotavento, indicadas normalmente por la presencia de cornisas y donde son muy posibles las placas de viento. En caso de detectar inestabilidad en el mantel deberemos distanciarnos de los compañeros y circular por la zona de máxima pendiente. Si detectamos una ladera sospechosa, deberemos abandonar (girar) o bien buscar una ruta alternativa.

20 PREGUNTAS QUE DEBO EVALUAR Lluvia durante los dos últimos días.Lluvia durante los dos últimos días. Nevada mayor a 20 cm durante los últimos 3 díasNevada mayor a 20 cm durante los últimos 3 días Transporte de nieve (viento) los últimos 5 díasTransporte de nieve (viento) los últimos 5 días Temperatura del aire mayor a 0º CTemperatura del aire mayor a 0º C Visibilidad reducidaVisibilidad reducida Nieve profunda te hundes a pie 20 a 40 cmNieve profunda te hundes a pie 20 a 40 cm Nieve mojadaNieve mojada Manto nivoso irregular (espesor o estructura)Manto nivoso irregular (espesor o estructura) Nieve acumulada por viento o cornisasNieve acumulada por viento o cornisas Capa interna frágilCapa interna frágil Se ha producido avalancha durante el díaSe ha producido avalancha durante el día Avalancha en la víspera o hace dos díasAvalancha en la víspera o hace dos días

21 PREGUNTAS QUE DEBO EVALUAR Hay fisuras en el manto nivosoHay fisuras en el manto nivoso Itinerario desprotegidoItinerario desprotegido Itinerario expuesto (resaltes, grietas, seracs)Itinerario expuesto (resaltes, grietas, seracs) Itinerario poco frecuentadoItinerario poco frecuentado Itinerario con pendientes fuertes mas de 30ªItinerario con pendientes fuertes mas de 30ª Itinerario dominado por pendientes fuertes mas de 30ªItinerario dominado por pendientes fuertes mas de 30ª Pendientes fuertes y convexasPendientes fuertes y convexas Participantes con bajo nivel técnicoParticipantes con bajo nivel técnico Participantes con baja condición física.Participantes con baja condición física. Participantes sin pala, sonda o ARVAParticipantes sin pala, sonda o ARVA Grupo de más de 5 personas o de menos de 3 personasGrupo de más de 5 personas o de menos de 3 personas Grupo sin experiencia en rescateGrupo sin experiencia en rescate

22 PROGRESIONES Ascenso Aseguramiento en nieve Piolet escoba

23 PROGRESIONES ZONAS DE RIESGO

24 ANCLAJES EN NIEVE 1 a 3 metros

25 Aseguramiento a la bota con mosquetón Aseguramiento a la bota sin mosquetón ASEGURAMIENTO

26 CAVERNAS Bajo un árbol y con bloques Con el uso de esquís Nichos

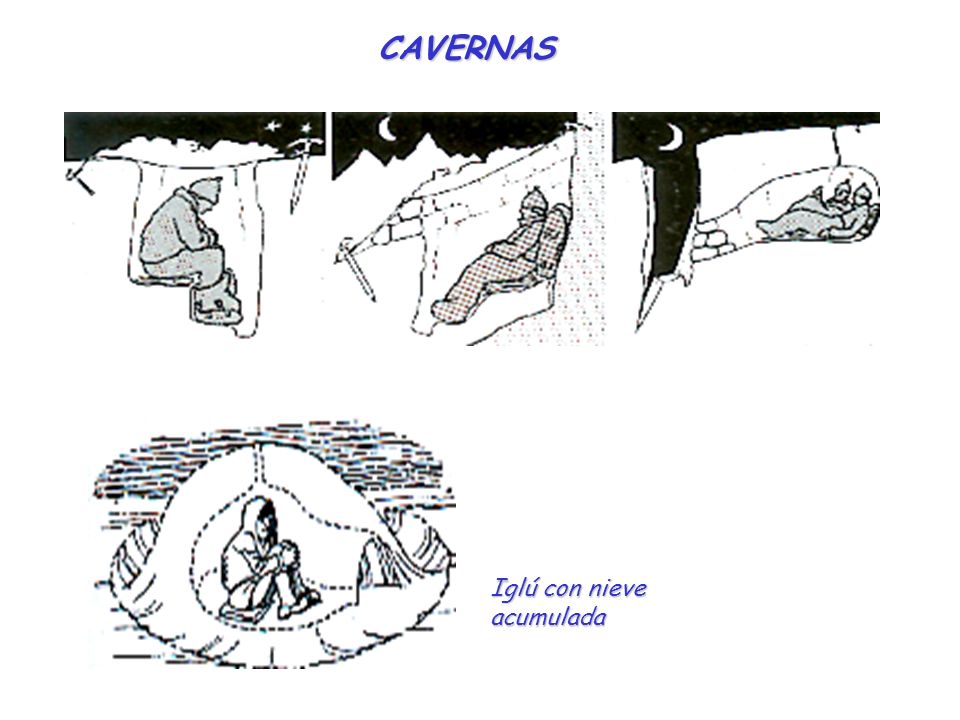

27 Iglú con nieve acumulada CAVERNAS

28 CAVERNAS

29

30 Este sistema de filtro contenido en un arnés ligero permite extraer el aire directamente del paquete de nieve. Una válvula redirige el aire expirado que contiene CO2 lejos del arnés y de la zona de captación del aire oxigenado. Para su efectividad, el sistema debe llevarse por el exterior de las prendas. Aparato Rescate Victimas de Avalnchas VICTIMAS DE AVALANCHAS

31 EN CASO DE AVALANCHAS Mantenga la calma e intente huir por el lateral más próximo en dirección diagonal y descendente.Mantenga la calma e intente huir por el lateral más próximo en dirección diagonal y descendente. Cierre la boca para que no se llene de nieve.Cierre la boca para que no se llene de nieve. Agárrese a cualquier roca o árbol para no ser arrastrado.Agárrese a cualquier roca o árbol para no ser arrastrado. Libérese de esquís, planchas o raquetas para evitar quedarse atrapado/a.Libérese de esquís, planchas o raquetas para evitar quedarse atrapado/a. Si no encuentra agarradero, luche para permanecer a flote en el alud mediante movimientos natatorios contra la oleada y al mismo tiempo protegerse la cabeza de las rocas.Si no encuentra agarradero, luche para permanecer a flote en el alud mediante movimientos natatorios contra la oleada y al mismo tiempo protegerse la cabeza de las rocas. Si permanece sepultado, es importantísimo adoptar forma de bola y tratar de salir antes de que el alud se modere, antes que se detenga en el valle, porque se endurecerá en pocos minutos.Si permanece sepultado, es importantísimo adoptar forma de bola y tratar de salir antes de que el alud se modere, antes que se detenga en el valle, porque se endurecerá en pocos minutos. Para respirar aire, desplace la nieve con los brazos y con las rodillas e intente hacer una cámara respiratoria. Antes de moverse se debe saber en que posición se encuentra: haga gotear la saliva de los labios: Si va hacia la nariz es que se está boca abajo.Para respirar aire, desplace la nieve con los brazos y con las rodillas e intente hacer una cámara respiratoria. Antes de moverse se debe saber en que posición se encuentra: haga gotear la saliva de los labios: Si va hacia la nariz es que se está boca abajo. Si no puede salir, no haga esfuerzos inútiles, muévase lo menos posible, respire lentamente y atienda la ayuda.Si no puede salir, no haga esfuerzos inútiles, muévase lo menos posible, respire lentamente y atienda la ayuda.
