GESTI Ó N INTEGRAL EN ASESOR Í AS Y SERVICIOS S.A.S. PRESENTACIÓ DEL SERVICIO Rig Inspectión Tuscany 109.

Presentaciones similares


Presentación del tema: "GESTI Ó N INTEGRAL EN ASESOR Í AS Y SERVICIOS S.A.S. PRESENTACIÓ DEL SERVICIO Rig Inspectión Tuscany 109."— Transcripción de la presentación:

1 GESTI Ó N INTEGRAL EN ASESOR Í AS Y SERVICIOS S.A.S. PRESENTACIÓ DEL SERVICIO Rig Inspectión Tuscany 109

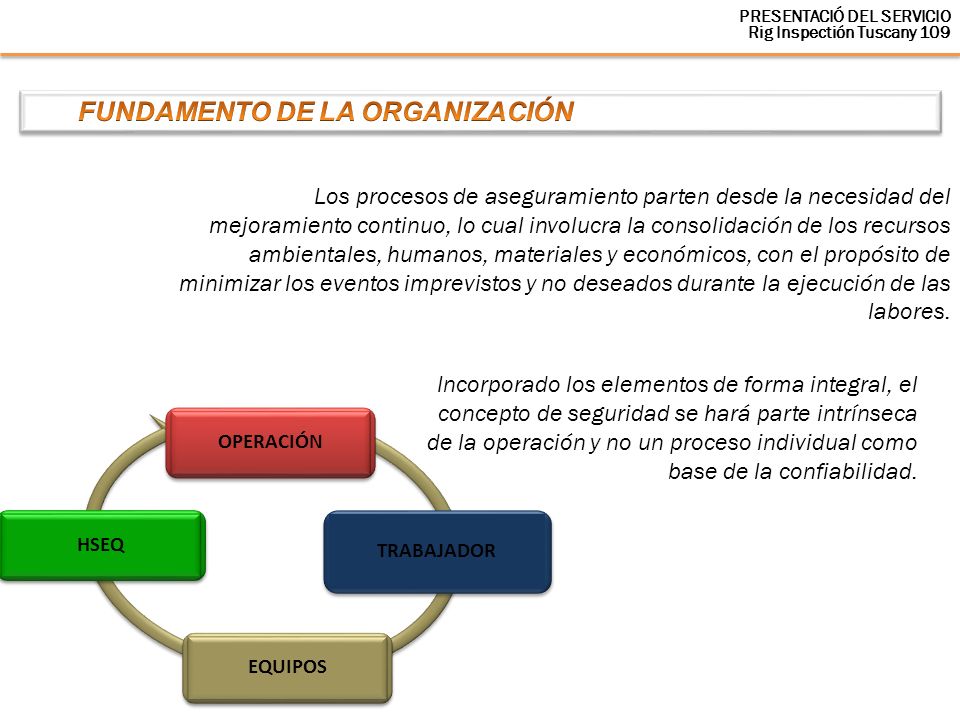

2 Los procesos de aseguramiento parten desde la necesidad del mejoramiento continuo, lo cual involucra la consolidación de los recursos ambientales, humanos, materiales y económicos, con el propósito de minimizar los eventos imprevistos y no deseados durante la ejecución de las labores. Incorporado los elementos de forma integral, el concepto de seguridad se hará parte intrínseca de la operación y no un proceso individual como base de la confiabilidad. OPERACIÓN TRABAJADOR EQUIPOS HSEQ PRESENTACIÓ DEL SERVICIO Rig Inspectión Tuscany 109

3 GESTIÓN INTEGRAL EN ASESORÍAS Y SERVICIOS S.A.S. PRESENTACIÓ DEL SERVICIO Rig Inspectión Tuscany 109

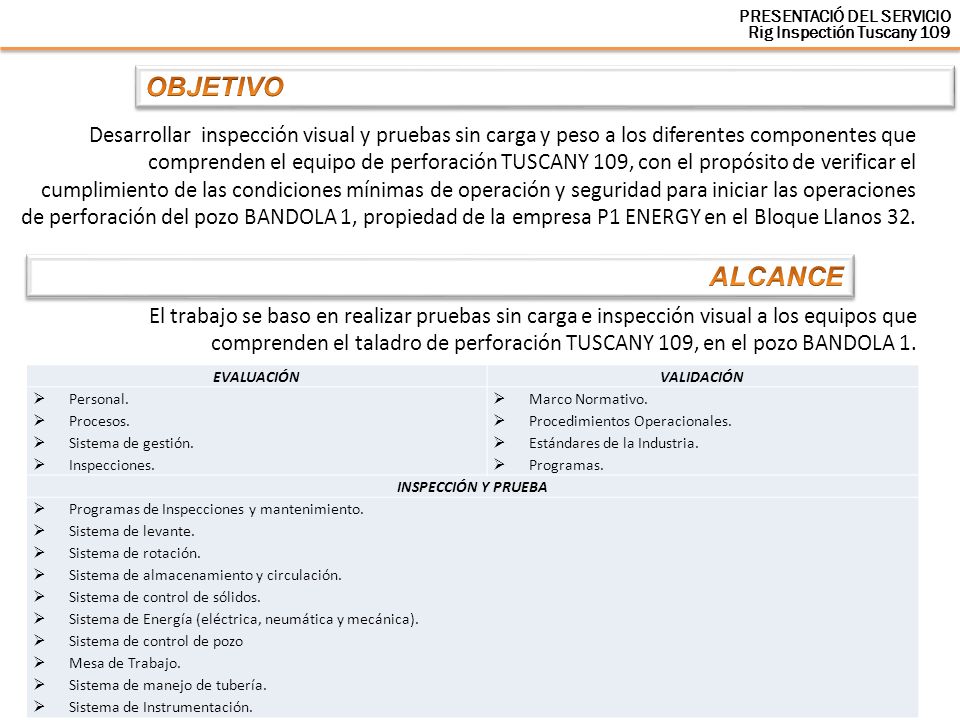

4 Desarrollar inspección visual y pruebas sin carga y peso a los diferentes componentes que comprenden el equipo de perforación TUSCANY 109, con el propósito de verificar el cumplimiento de las condiciones mínimas de operación y seguridad para iniciar las operaciones de perforación del pozo BANDOLA 1, propiedad de la empresa P1 ENERGY en el Bloque Llanos 32. El trabajo se baso en realizar pruebas sin carga e inspección visual a los equipos que comprenden el taladro de perforación TUSCANY 109, en el pozo BANDOLA 1. EVALUACIÓNVALIDACIÓN Personal. Procesos. Sistema de gestión. Inspecciones. Marco Normativo. Procedimientos Operacionales. Estándares de la Industria. Programas. INSPECCIÓN Y PRUEBA Programas de Inspecciones y mantenimiento. Sistema de levante. Sistema de rotación. Sistema de almacenamiento y circulación. Sistema de control de sólidos. Sistema de Energía (eléctrica, neumática y mecánica). Sistema de control de pozo Mesa de Trabajo. Sistema de manejo de tubería. Sistema de Instrumentación. PRESENTACIÓ DEL SERVICIO Rig Inspectión Tuscany 109

5 GESTIÓN INTEGRAL EN ASESORÍAS Y SERVICIOS S.A.S. PRESENTACIÓ DEL SERVICIO Rig Inspectión Tuscany 109

6 El personal de la empresa TUSCANY prestó un gran apoyo durante el desarrollo de la inspección, estando atento a las acciones de mejora recomendadas y su solución. Se observa un respetador nivel jerárquico entre los encargados de cada departamento.. Se desarrollan inducciones integrales a todos los visitantes. Se observa un gran sentido de pertenencia por parte de los trabajadores. El personal usa y mantienen en buen estado los EPP. Se lleva un control aceptable sobre el sistema de permisos de trabajo TUSCANY. El programa de gestión de residuos se aplica de forma correcta. El equipo se encuentra en muy buenas condiciones de mantenimiento y operatividad. Se cuenta con un stock de repuestos básicos para atender fallas. El personal del equipo mantiene un alto estándar de orden y limpieza, a pesar de estar en proceso de arme. El desarrollo de las charlas de seguridad son lideradas por el personal operativo incluyéndole temas de apoyo en HSEQ.. GESTIÓN INTEGRAL EN ASESORÍAS Y SERVICIOS S.A.S. PRESENTACIÓ DEL SERVICIO Rig Inspectión Tuscany 109

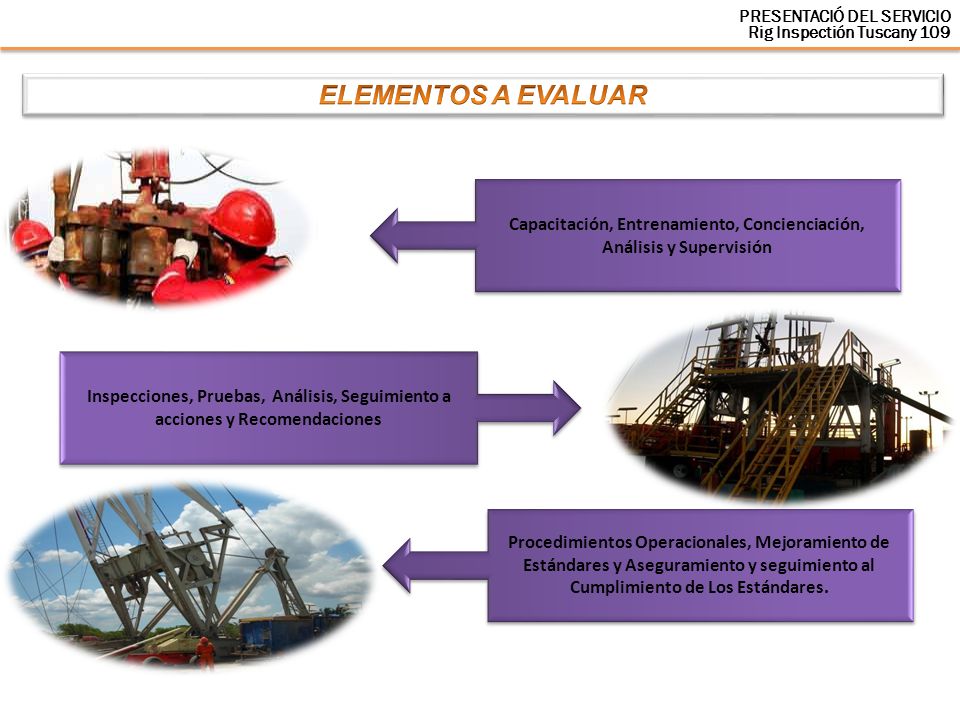

7 GESTIÓN INTEGRAL EN ASESORÍAS Y SERVICIOS S.A.S. Capacitación, Entrenamiento, Concienciación, Análisis y Supervisión Inspecciones, Pruebas, Análisis, Seguimiento a acciones y Recomendaciones Procedimientos Operacionales, Mejoramiento de Estándares y Aseguramiento y seguimiento al Cumplimiento de Los Estándares. PRESENTACIÓ DEL SERVICIO Rig Inspectión Tuscany 109

8 GESTIÓN INTEGRAL EN ASESORÍAS Y SERVICIOS S.A.S. PRESENTACIÓ DEL SERVICIO Rig Inspectión Tuscany 109

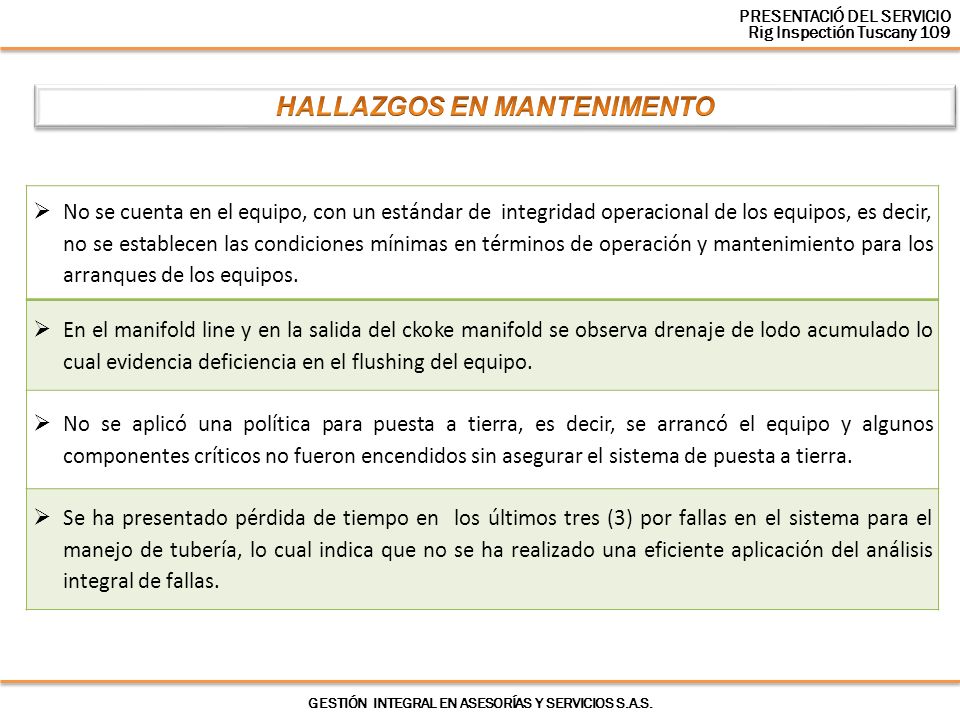

9 GESTIÓN INTEGRAL EN ASESORÍAS Y SERVICIOS S.A.S. No se cuenta en el equipo, con un estándar de integridad operacional de los equipos, es decir, no se establecen las condiciones mínimas en términos de operación y mantenimiento para los arranques de los equipos. En el manifold line y en la salida del ckoke manifold se observa drenaje de lodo acumulado lo cual evidencia deficiencia en el flushing del equipo. No se aplicó una política para puesta a tierra, es decir, se arrancó el equipo y algunos componentes críticos no fueron encendidos sin asegurar el sistema de puesta a tierra. Se ha presentado pérdida de tiempo en los últimos tres (3) por fallas en el sistema para el manejo de tubería, lo cual indica que no se ha realizado una eficiente aplicación del análisis integral de fallas. PRESENTACIÓ DEL SERVICIO Rig Inspectión Tuscany 109

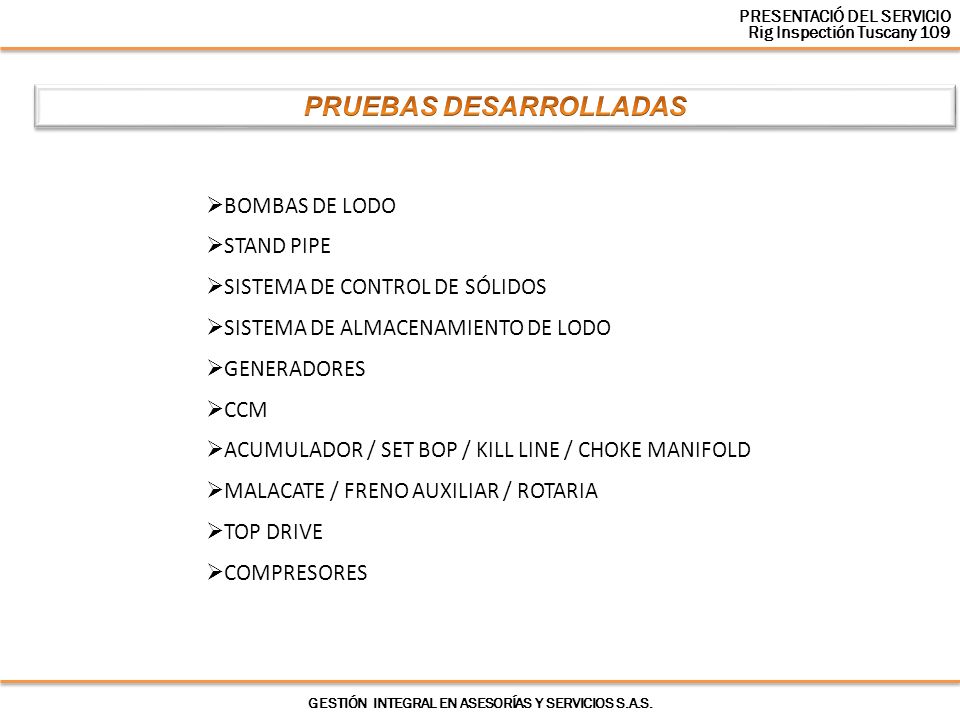

10 GESTIÓN INTEGRAL EN ASESORÍAS Y SERVICIOS S.A.S. BOMBAS DE LODO STAND PIPE SISTEMA DE CONTROL DE SÓLIDOS SISTEMA DE ALMACENAMIENTO DE LODO GENERADORES CCM ACUMULADOR / SET BOP / KILL LINE / CHOKE MANIFOLD MALACATE / FRENO AUXILIAR / ROTARIA TOP DRIVE COMPRESORES PRESENTACIÓ DEL SERVICIO Rig Inspectión Tuscany 109

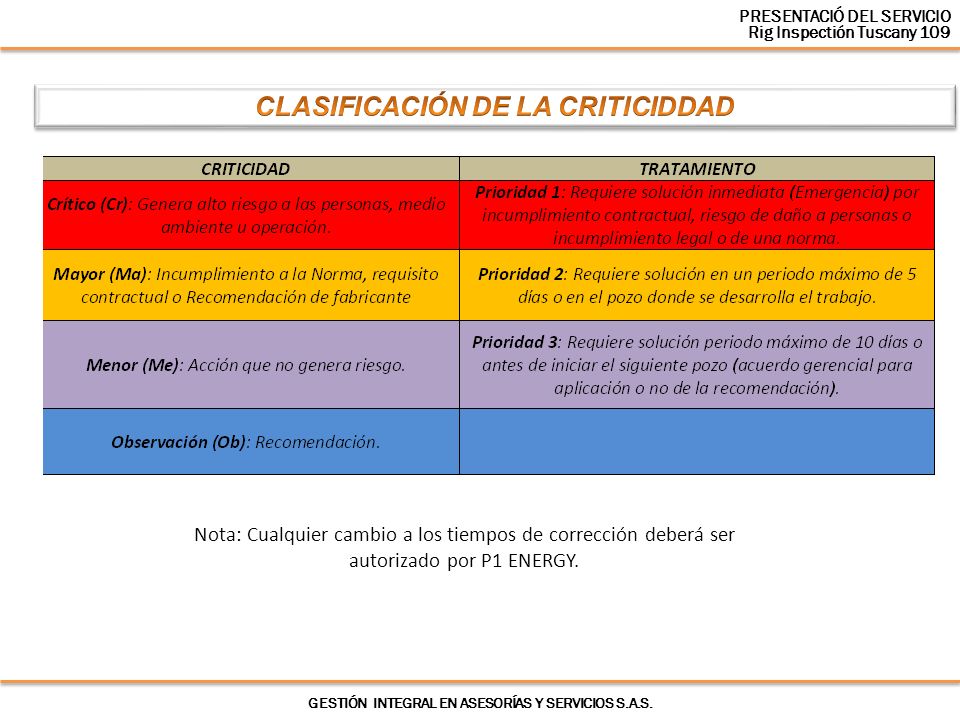

11 GESTIÓN INTEGRAL EN ASESORÍAS Y SERVICIOS S.A.S. Nota: Cualquier cambio a los tiempos de corrección deberá ser autorizado por P1 ENERGY. PRESENTACIÓ DEL SERVICIO Rig Inspectión Tuscany 109

12 GESTIÓN INTEGRAL EN ASESORÍAS Y SERVICIOS S.A.S. PRESENTACIÓ DEL SERVICIO Rig Inspectión Tuscany 109

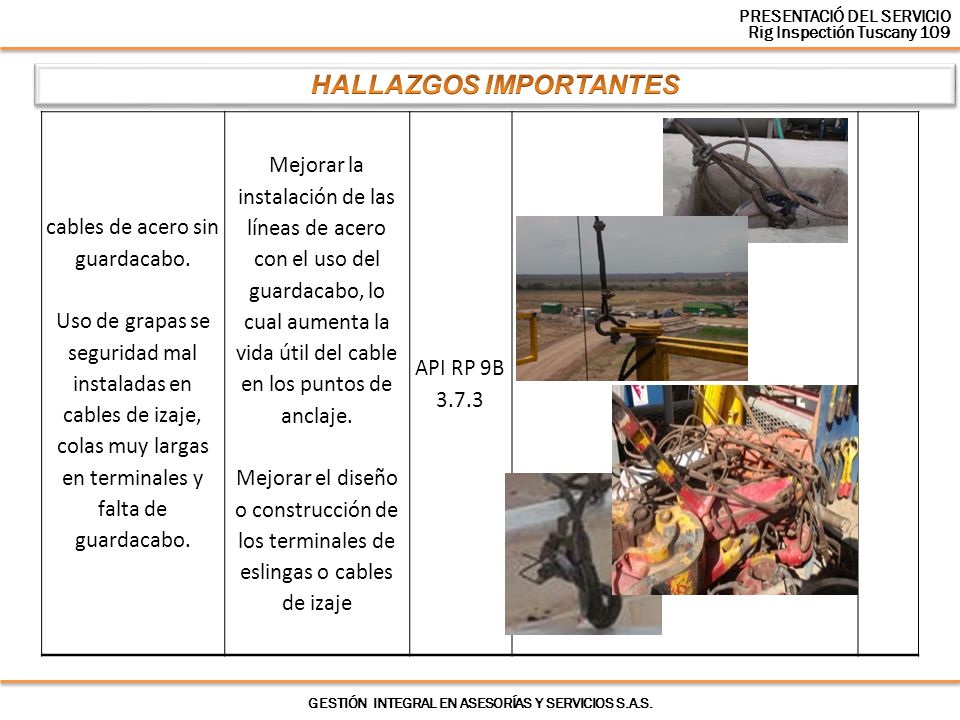

13 GESTIÓN INTEGRAL EN ASESORÍAS Y SERVICIOS S.A.S. cables de acero sin guardacabo. Uso de grapas se seguridad mal instaladas en cables de izaje, colas muy largas en terminales y falta de guardacabo. Mejorar la instalación de las líneas de acero con el uso del guardacabo, lo cual aumenta la vida útil del cable en los puntos de anclaje. Mejorar el diseño o construcción de los terminales de eslingas o cables de izaje API RP 9B PRESENTACIÓ DEL SERVICIO Rig Inspectión Tuscany 109

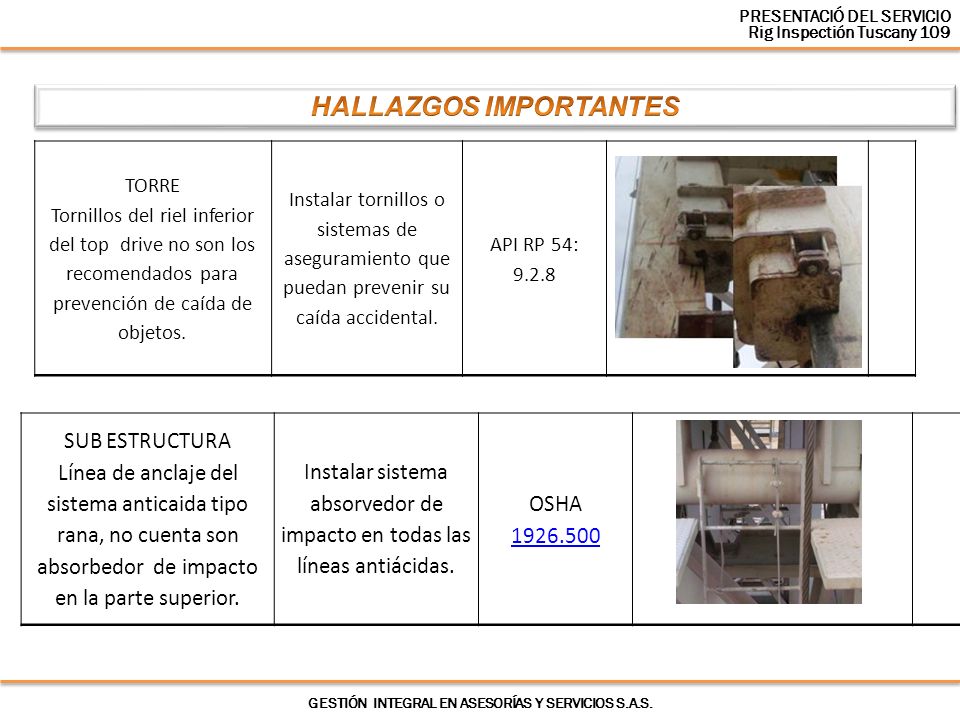

14 GESTIÓN INTEGRAL EN ASESORÍAS Y SERVICIOS S.A.S. TORRE Tornillos del riel inferior del top drive no son los recomendados para prevención de caída de objetos. Instalar tornillos o sistemas de aseguramiento que puedan prevenir su caída accidental. API RP 54: SUB ESTRUCTURA Línea de anclaje del sistema anticaida tipo rana, no cuenta son absorbedor de impacto en la parte superior. Instalar sistema absorvedor de impacto en todas las líneas antiácidas. OSHA PRESENTACIÓ DEL SERVICIO Rig Inspectión Tuscany 109

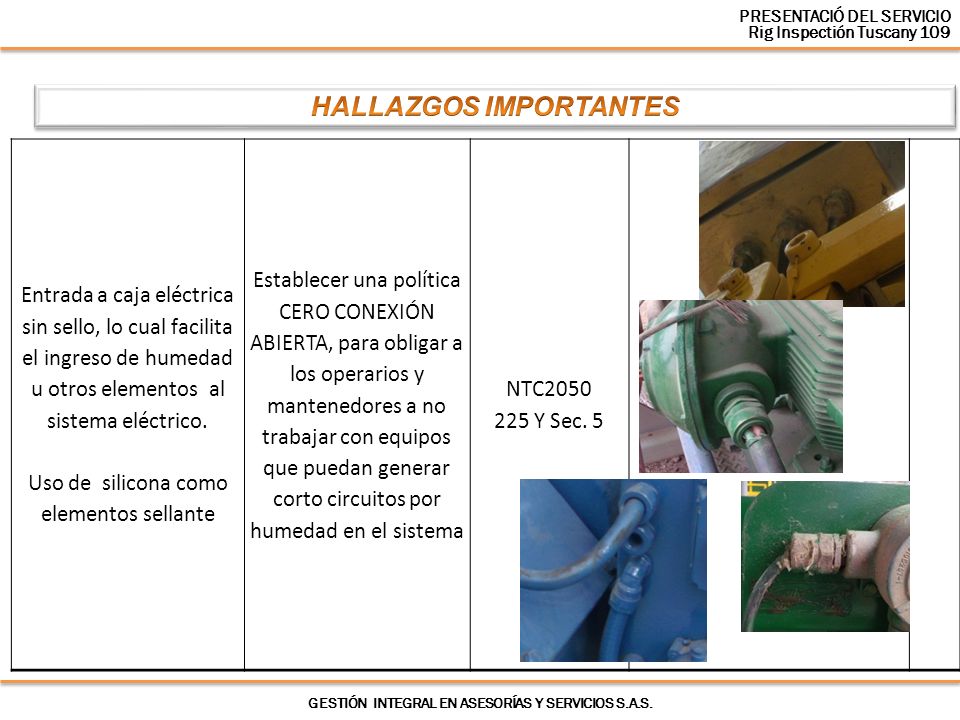

15 GESTIÓN INTEGRAL EN ASESORÍAS Y SERVICIOS S.A.S. Entrada a caja eléctrica sin sello, lo cual facilita el ingreso de humedad u otros elementos al sistema eléctrico. Uso de silicona como elementos sellante Establecer una política CERO CONEXIÓN ABIERTA, para obligar a los operarios y mantenedores a no trabajar con equipos que puedan generar corto circuitos por humedad en el sistema NTC Y Sec. 5 PRESENTACIÓ DEL SERVICIO Rig Inspectión Tuscany 109

16 GESTIÓN INTEGRAL EN ASESORÍAS Y SERVICIOS S.A.S. ACUMULADOR Deterioro de la coraza protectora o retardadora de llamas de una de las línea del acumulador. Reemplazar línea, por una línea con coraza integral, además, aplicar un procedimiento para n mejor cuidado de las mismas. API Spec 16D: API RP 54: ACUMULADOR Falta de aplicación de un sistema de bloqueo mecánico en líneas hidráulicas, aunque estas no se estén usando, pueden ser requeridas en caso de emergencias o fallas en las demás líneas. Establecer y aplicar un procedimiento para evitar fugas de líquidos por las líneas del acumulador u otro equipo con fluido contaminante. API RP 750 Numeral 6.2 PRESENTACIÓ DEL SERVICIO Rig Inspectión Tuscany 109

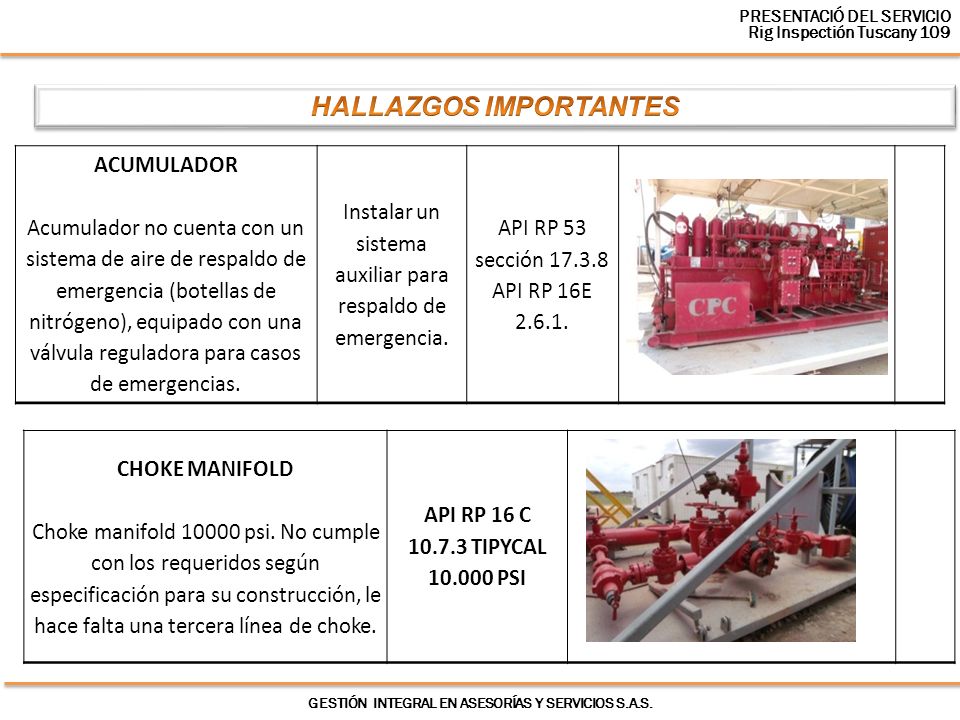

17 GESTIÓN INTEGRAL EN ASESORÍAS Y SERVICIOS S.A.S. ACUMULADOR Acumulador no cuenta con un sistema de aire de respaldo de emergencia (botellas de nitrógeno), equipado con una válvula reguladora para casos de emergencias. Instalar un sistema auxiliar para respaldo de emergencia. API RP 53 sección API RP 16E CHOKE MANIFOLD Choke manifold psi. No cumple con los requeridos según especificación para su construcción, le hace falta una tercera línea de choke. API RP 16 C TIPYCAL PSI PRESENTACIÓ DEL SERVICIO Rig Inspectión Tuscany 109

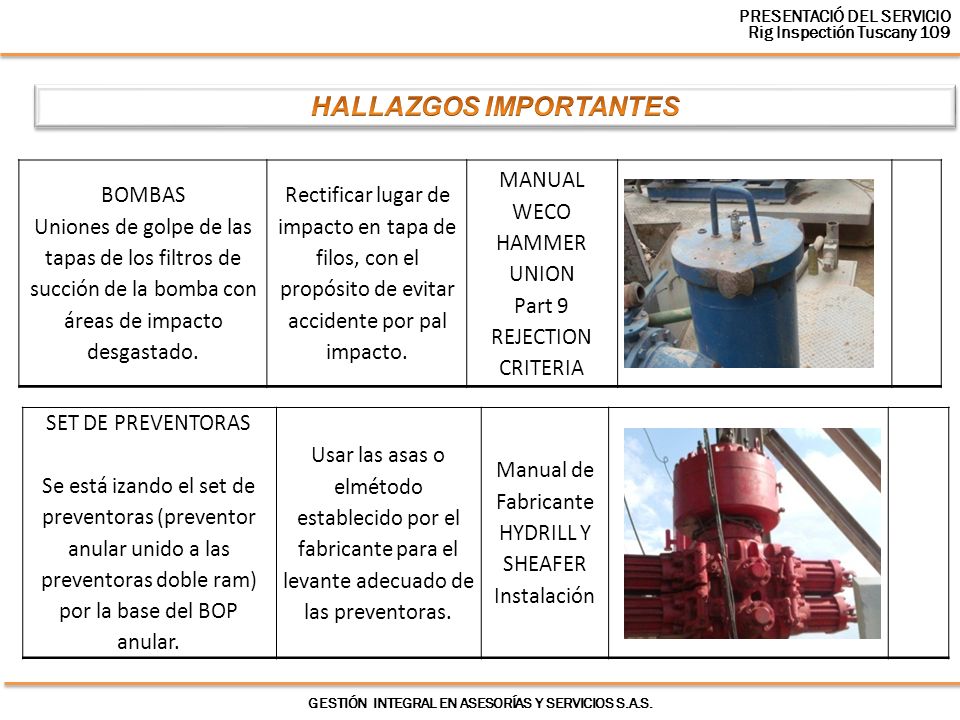

18 GESTIÓN INTEGRAL EN ASESORÍAS Y SERVICIOS S.A.S. BOMBAS Uniones de golpe de las tapas de los filtros de succión de la bomba con áreas de impacto desgastado. Rectificar lugar de impacto en tapa de filos, con el propósito de evitar accidente por pal impacto. MANUAL WECO HAMMER UNION Part 9 REJECTION CRITERIA SET DE PREVENTORAS Se está izando el set de preventoras (preventor anular unido a las preventoras doble ram) por la base del BOP anular. Usar las asas o elmétodo establecido por el fabricante para el levante adecuado de las preventoras. Manual de Fabricante HYDRILL Y SHEAFER Instalación PRESENTACIÓ DEL SERVICIO Rig Inspectión Tuscany 109

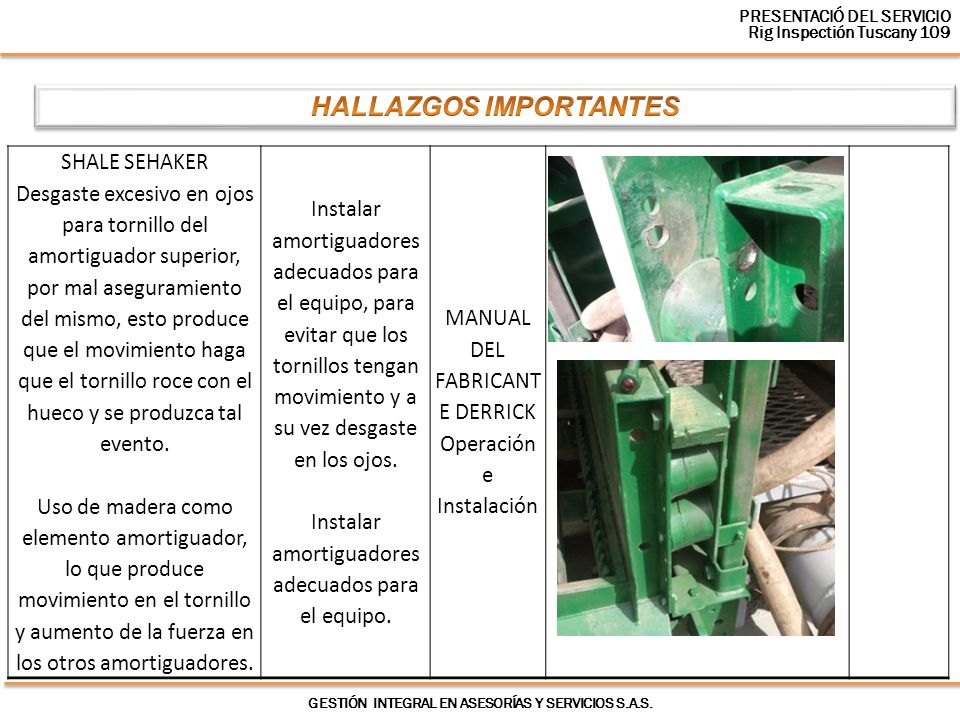

19 GESTIÓN INTEGRAL EN ASESORÍAS Y SERVICIOS S.A.S. SHALE SEHAKER Desgaste excesivo en ojos para tornillo del amortiguador superior, por mal aseguramiento del mismo, esto produce que el movimiento haga que el tornillo roce con el hueco y se produzca tal evento. Uso de madera como elemento amortiguador, lo que produce movimiento en el tornillo y aumento de la fuerza en los otros amortiguadores. Instalar amortiguadores adecuados para el equipo, para evitar que los tornillos tengan movimiento y a su vez desgaste en los ojos. Instalar amortiguadores adecuados para el equipo. MANUAL DEL FABRICANT E DERRICK Operación e Instalación PRESENTACIÓ DEL SERVICIO Rig Inspectión Tuscany 109

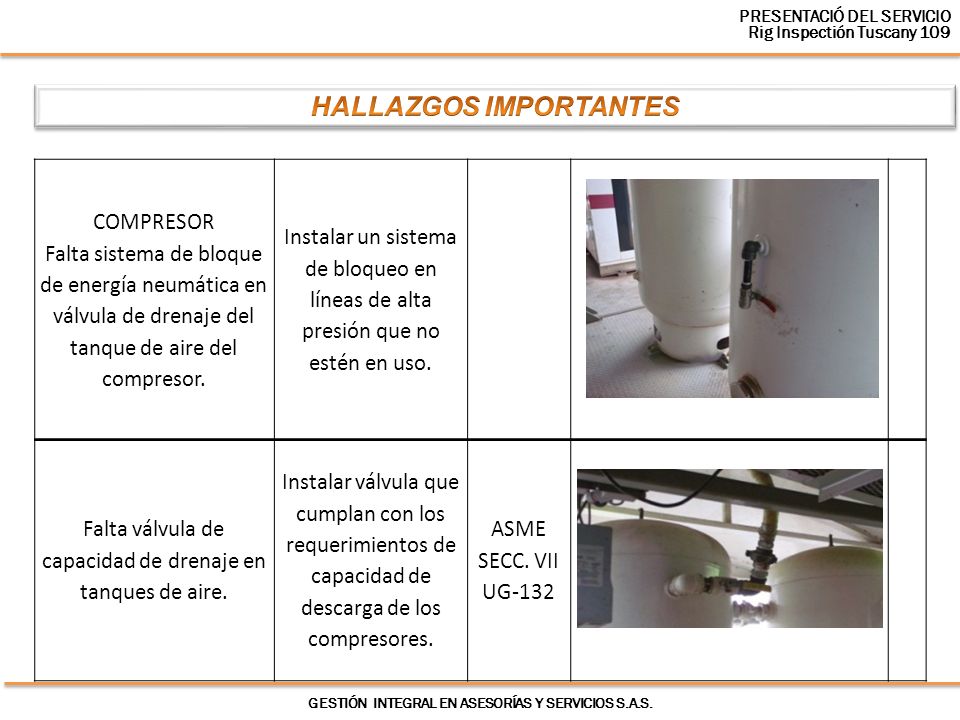

20 GESTIÓN INTEGRAL EN ASESORÍAS Y SERVICIOS S.A.S. COMPRESOR Falta sistema de bloque de energía neumática en válvula de drenaje del tanque de aire del compresor. Instalar un sistema de bloqueo en líneas de alta presión que no estén en uso. Falta válvula de capacidad de drenaje en tanques de aire. Instalar válvula que cumplan con los requerimientos de capacidad de descarga de los compresores. ASME SECC. VII UG-132 PRESENTACIÓ DEL SERVICIO Rig Inspectión Tuscany 109

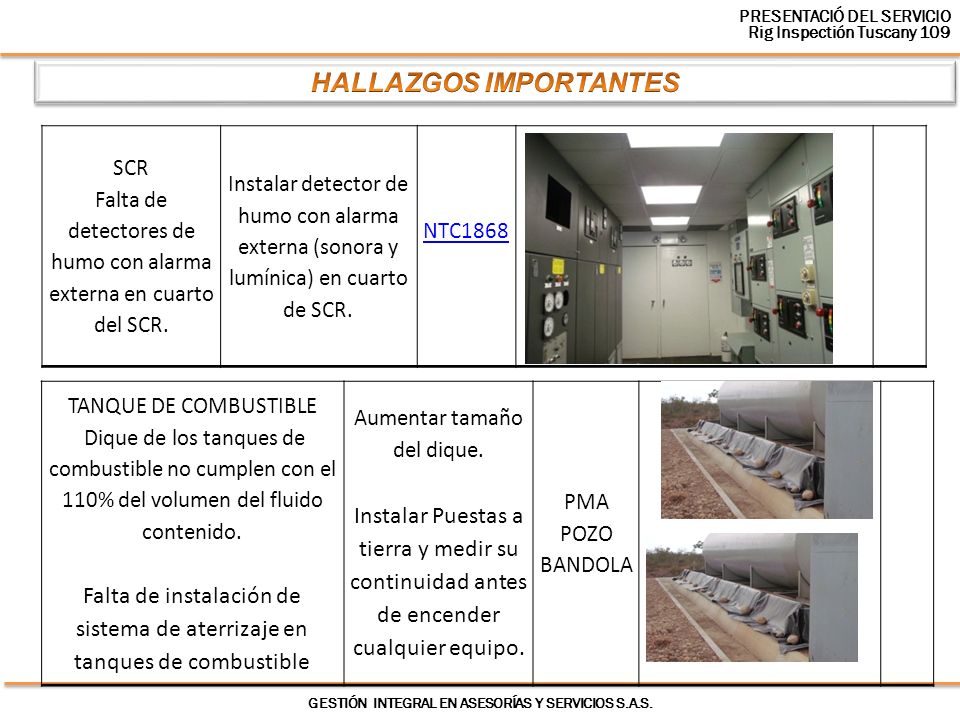

21 GESTIÓN INTEGRAL EN ASESORÍAS Y SERVICIOS S.A.S. SCR Falta de detectores de humo con alarma externa en cuarto del SCR. Instalar detector de humo con alarma externa (sonora y lumínica) en cuarto de SCR. NTC1868 TANQUE DE COMBUSTIBLE Dique de los tanques de combustible no cumplen con el 110% del volumen del fluido contenido. Falta de instalación de sistema de aterrizaje en tanques de combustible Aumentar tamaño del dique. Instalar Puestas a tierra y medir su continuidad antes de encender cualquier equipo. PMA POZO BANDOLA PRESENTACIÓ DEL SERVICIO Rig Inspectión Tuscany 109

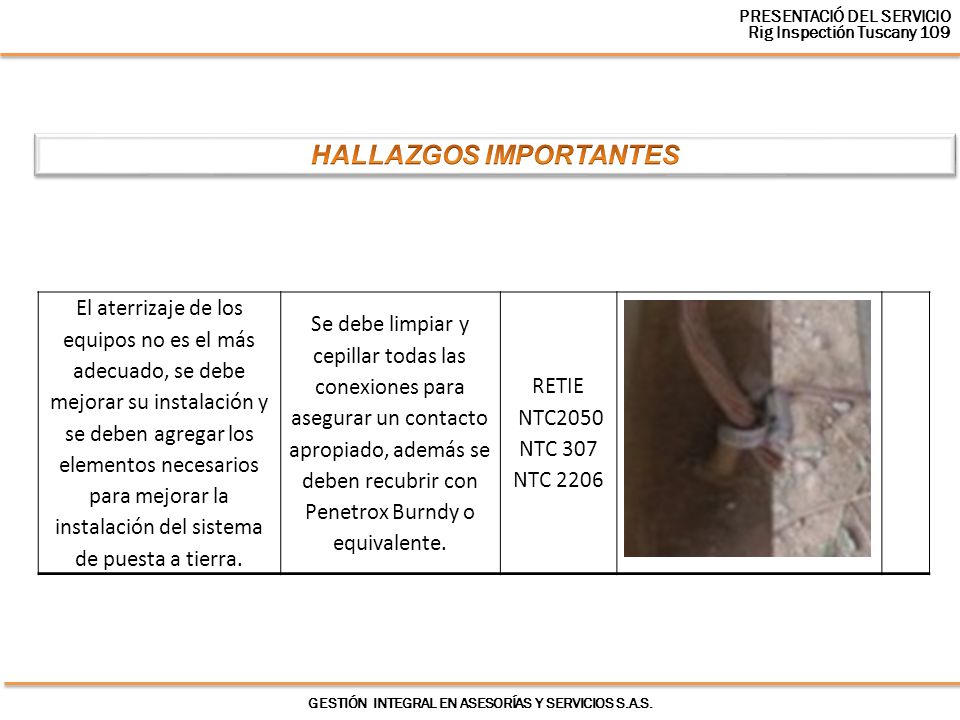

22 GESTIÓN INTEGRAL EN ASESORÍAS Y SERVICIOS S.A.S. El aterrizaje de los equipos no es el más adecuado, se debe mejorar su instalación y se deben agregar los elementos necesarios para mejorar la instalación del sistema de puesta a tierra. Se debe limpiar y cepillar todas las conexiones para asegurar un contacto apropiado, además se deben recubrir con Penetrox Burndy o equivalente. RETIE NTC2050 NTC 307 NTC 2206 PRESENTACIÓ DEL SERVICIO Rig Inspectión Tuscany 109

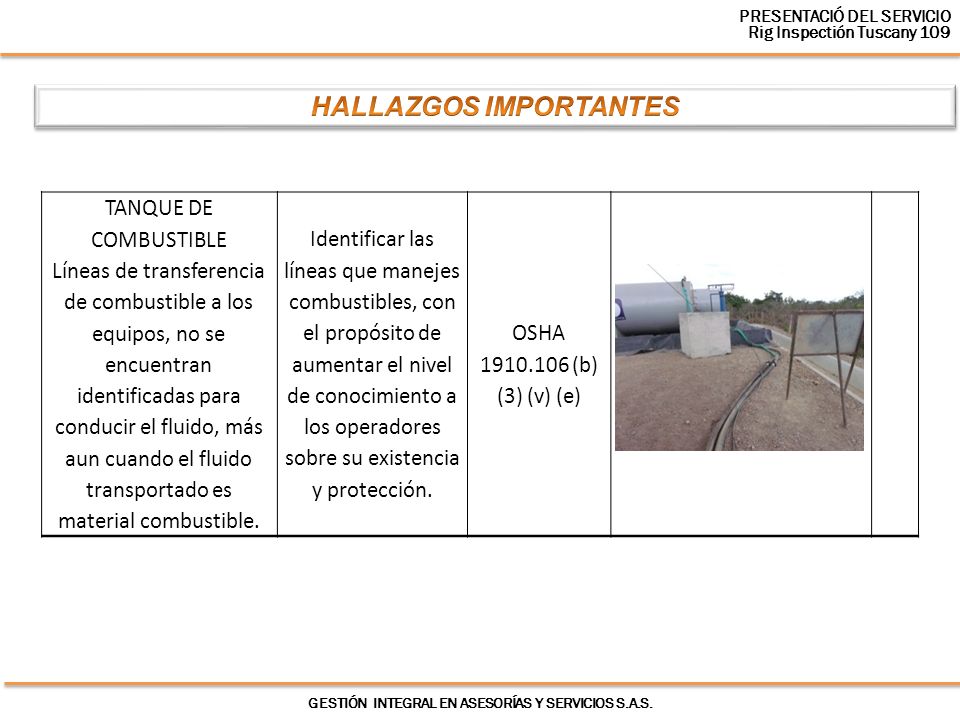

23 GESTIÓN INTEGRAL EN ASESORÍAS Y SERVICIOS S.A.S. TANQUE DE COMBUSTIBLE Líneas de transferencia de combustible a los equipos, no se encuentran identificadas para conducir el fluido, más aun cuando el fluido transportado es material combustible. Identificar las líneas que manejes combustibles, con el propósito de aumentar el nivel de conocimiento a los operadores sobre su existencia y protección. OSHA (b) (3) (v) (e) PRESENTACIÓ DEL SERVICIO Rig Inspectión Tuscany 109

24 GESTIÓN INTEGRAL EN ASESORÍAS Y SERVICIOS S.A.S. MALACATE Cadena de la bomba de lubricación del malacate se observa con elongación pronunciada. Medir la elongación de la cadena de la bomba de lubricación, con el propósito de evitar el riesgo que los clamp se monten en los dientes del piñón o rueda dentada. API Spec 7F: A3.5 PRESENTACIÓ DEL SERVICIO Rig Inspectión Tuscany 109

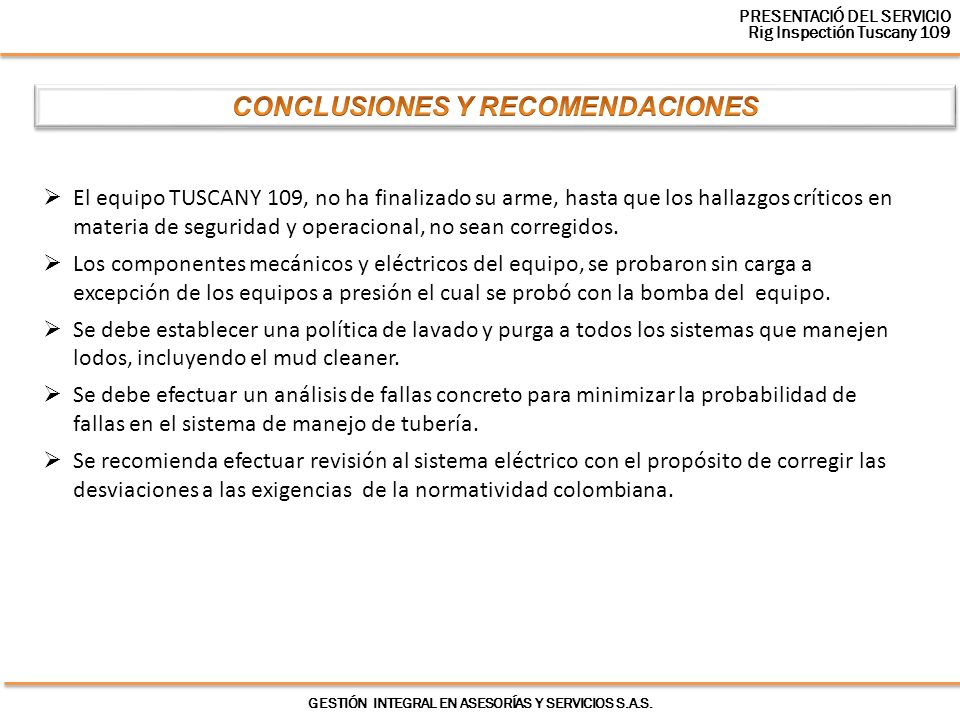

25 GESTIÓN INTEGRAL EN ASESORÍAS Y SERVICIOS S.A.S. El equipo TUSCANY 109, no ha finalizado su arme, hasta que los hallazgos críticos en materia de seguridad y operacional, no sean corregidos. Los componentes mecánicos y eléctricos del equipo, se probaron sin carga a excepción de los equipos a presión el cual se probó con la bomba del equipo. Se debe establecer una política de lavado y purga a todos los sistemas que manejen lodos, incluyendo el mud cleaner. Se debe efectuar un análisis de fallas concreto para minimizar la probabilidad de fallas en el sistema de manejo de tubería. Se recomienda efectuar revisión al sistema eléctrico con el propósito de corregir las desviaciones a las exigencias de la normatividad colombiana. PRESENTACIÓ DEL SERVICIO Rig Inspectión Tuscany 109

26 GRACIAS … A SUS SERVICIOS
