1 CALENTADORES SOLARES DE AGUA Av. Acueducto # Ampliación Tepepan, Xochimilco C. P , D. F. Tel Av. González Carnicerito #1250 Tepatitlán Jalisco. Tels. 01 (378)

2 CALENTADORES SOLARES Disfrute de agua caliente los 365 días del año totalmente gratis Inversión recuperable garantizada Ideal para casa habitación, albercas, hoteles, comercios e industrias Tecnología Alemana de punta que viene a sustituir a los antiguos calentadores solares con sistema de plancha de cristal y serpentinas de cobre.

3 Ahorre el 80% en el consumo de su recibo de gas Vida útil del equipo hasta por 50 años Libre de mantenimiento Equipo estético que requiere poco espacio 100% ecológico Temperatura alcanzada de hasta 90°C Aún en tiempo nublado tiene la capacidad de captar 4°C por hr Tiempo normal de calentamiento del agua es de 3hr BENEFICIOS: CALENTADORES SOLARES DE AGUA

4 SP-12-3-G 125 LITROS 1-3 DUCHAS Base1.40 m Altura1.38 m Costado1.60 m

5 MaterialVidrio de borosilicato de alta calidad Longitud1.8 m Diámetro58 mm Espesor del vacío5 mm Espesor de la pared2 mm Peso del tubo1.8 kg Alto vacío, estabilidad a largo plazo 5×10 -3 Pa Material absorbenteAluminio RecubrimientoNitrato de Aluminio Coeficiente de absorciónα0.94 Resistencia al viento30 m/s Tolerancia al congelamiento - 30° C Resistencia al granizoGranizo de hasta 25 mm Resistencia a la presión0,6 Mpa Aislamiento de temperatura 250° C Temperatura de arranque 25° C Tiempo de arranqueNo mayor a 3 minutos Capacidad del tanque125 litros. Diámetro tubería de entrada ¾ de pulgada Diámetro tubería de salida ¾ de pulgada Desfogue de aire (jarro de aire) ½ pulgada Diámetro del tanque470 mm. Material exterior del tanque Lámina de acero inoxidable Espesor de lámina de acero (exterior) 0.4 mm. Material interior del tanque Lámina de acero inoxidable grado B Espesor de lámina de acero (interior) 0.6 mm. Diámetro del tanque interior 360 mm. Material aislanteUretano Espesor del material aislante 55 mm Material de la estructura Acero inoxidable Material del panel reflector Acero inoxidable

6 SP-15-3-G 175 LITROS 2-4 DUCHAS Base1.40 m Altura1.38 m Costado1.60 m CALENTADORES SOLARES DE AGUA

7 MaterialVidrio de borosilicato de alta calidad Longitud1.8 m Diámetro58 mm Espesor del vacío5 mm Espesor de la pared2 mm Peso del tubo1.8 kg Alto vacío, estabilidad a largo plazo 5×10 -3 Pa Material absorbenteAluminio RecubrimientoNitrato de Aluminio Coeficiente de absorciónα0.94 Resistencia al viento30 m/s Tolerancia al congelamiento - 30° C Resistencia al granizoGranizo de hasta 25 mm Resistencia a la presión0,6 Mpa Aislamiento de temperatura 250° C Temperatura de arranque 25° C Tiempo de arranqueNo mayor a 3 minutos Capacidad del tanque175 litros. Diámetro tubería de entrada ¾ de pulgada Diámetro tubería de salida ¾ de pulgada Desfogue de aire (jarro de aire) ½ pulgada Diámetro del tanque470 mm. Material exterior del tanque Lámina de acero inoxidable Espesor de lámina de acero (exterior) 0.4 mm. Material interior del tanque Lámina de acero inoxidable Espesor de lámina de acero (interior) 0.6 mm. Diámetro del tanque interior 360 mm. Material aislanteUretano Espesor del material aislante 55 mm Material de la estructura Acero inoxidable Material del panel reflector Acero inoxidable

8 Base1.58 m Altura0.98 m Costado1.75 m SP-18-3-G 200 LITROS 3-5 DUCHAS CALENTADORES SOLARES DE AGUA

9 Número de tubos18 tubos. MaterialCristal de borosilicato Longitud / Diámetro1.8 m / 58 mm. Pared interna / pared externa 1.8 mm. / 1.8 mm. RecubrimientoNitrato de Aluminio Tolerancia al congelamiento - 30° C Resistencia al granizoGranizo de hasta 25 mm. Temperatura de arranque 25° C Capacidad total del sistema 200 litros. Diámetro tubería de entrada ¾ de pulgada Diámetro tubería de salida ¾ de pulgada Diámetro del tanque470 mm. Material exterior del tanque Acero inoxidable grado 304-BA tipo espejo Espesor de lámina de acero (exterior) 0.4 mm. Material interior del tanque Acero inoxidable grado 304-2B Espesor de lámina de acero (interior) 0.6 mm. Diámetro del tanque interior 360 mm. Material aislanteUretano Espesor del material aislante 55 mm Material de la estructura Acero inoxidable grado 430-BA Material del panel reflector Acero inoxidable de 0.3 mm.

10 SP-24-3-G 270 LITROS 4-7 DUCHAS Base1.85 m Altura1.15 m Costado2.00 m CALENTADORES SOLARES DE AGUA

11 Capacidad total del sistema 270 litros. Diámetro tubería de entrada ¾ de pulgada Diámetro tubería de salida ¾ de pulgada Diámetro del tanque470 mm. Material exterior del tanque Acero inoxidable grado 304-BA Espesor de lámina de acero (exterior) 0.4 mm. Material interior del tanque Acero inoxidable grado 304-2B Espesor de lámina de acero (interior) 0.6 mm. Diámetro del tanque interior 360 mm. Material aislanteUretano Espesor del material aislante 55 mm Material de la estructuraAcero inoxidable grado 430-BA Material del panel reflector Acero inoxidable de 0.3 mm. Número de tubos24 tubos. 270 lts MaterialCristal de borosilicato Longitud / Diámetro1.8 m / 58 mm. Pared interna / pared externa 1.8 mm. / 1.8 mm. RecubrimientoNitrato de Aluminio Tolerancia al congelamiento - 30° C Resistencia al granizoGranizo de hasta 25 mm. Temperatura de arranque 25° C

12 Base2.55 m Altura1.15 m Costado2.00 m SP-30-3-G 340 LITROS 5-9 DUCHAS CALENTADORES SOLARES DE AGUA

13 Capacidad total del sistema 340 litros. Diámetro tubería de entrada ¾ de pulgada Diámetro tubería de salida ¾ de pulgada Diámetro del tanque470 mm. Material exterior del tanque Acero inoxidable grado 304-BA Espesor de lámina de acero (exterior) 0.4 mm. Material interior del tanque Acero inoxidable grado 304-2B Espesor de lámina de acero (interior) 0.6 mm. Diámetro del tanque interior 360 mm. Material aislanteUretano Espesor del material aislante 55 mm Material de la estructuraAcero inoxidable grado 430-BA Material del panel reflector Acero inoxidable de 0.3 mm. Número de tubos30 tubos. 340 lts MaterialCristal de borosilicato Longitud / Diámetro1.8 m / 58 mm. Pared interna / pared externa 1.8 mm. / 1.8 mm. RecubrimientoNitrato de Aluminio Tolerancia al congelamiento - 30° C Resistencia al granizoGranizo de hasta 25 mm. Temperatura de arranque 25° C

14 Base3.15 m Altura2.00 m Costado3.50 m SP-60-3-G 680 LITROS DUCHAS 1 TERMOS 1 TANQUE DE PASO CALENTADORES SOLARES DE AGUA

15 Capacidad total del sistema 680 litros. Diámetro tubería de entrada 1 1/4 de pulgada Diámetro tubería de salida 1 1/4 de pulgada Diámetro del tanque600 mm. Material exterior del tanque Acero inoxidable grado 304-BA tipo espejo Espesor de lámina de acero (exterior) 0.4 mm. Material interior del tanque Acero inoxidable grado 304-2B Espesor de lámina de acero (interior) 1.2 mm. Diámetro del tanque interior 500 mm. Material aislanteUretano Espesor del material aislante 55 mm Material de la estructuraAcero inoxidable grado 430-BA Material del panel reflector Acero inoxidable de 0.3 mm. Número de tubos60 tubos. 680 lts MaterialCristal de borosilicato Longitud / Diámetro1.8 m / 58 mm. Pared interna / pared externa 1.8 mm. / 1.8 mm. RecubrimientoNitrato de Aluminio Tolerancia al congelamiento - 30° C Resistencia al granizoGranizo de hasta 25 mm. Temperatura de arranque 25° C

16 Base3.80 m Altura2.00 m Costado4.40 m SP-80-3-G 940 LITROS DUCHAS 2 TERMOS 2 TANQUES DE PASO CALENTADORES SOLARES DE AGUA

17 Capacidad total del sistema 940 litros. Diámetro tubería de entrada 1 1/4 de pulgada Diámetro tubería de salida 1 1/4 de pulgada Diámetro del tanque600 mm. Material exterior del tanque Acero inoxidable grado 304-BA tipo espejo Espesor de lámina de acero (exterior) 0.4 mm. Material interior del tanque Acero inoxidable grado 304-2B Espesor de lámina de acero (interior) 1.2 mm. Diámetro del tanque interior 500 mm. Material aislanteUretano Espesor del material aislante 55 mm Material de la estructuraAcero inoxidable grado 430-BA Material del panel reflector Acero inoxidable de 0.3 mm. Número de tubos80 tubos. 940 lts MaterialCristal de borosilicato Longitud / Diámetro1.8 m / 58 mm. Pared interna / pared externa 1.8 mm. / 1.8 mm. RecubrimientoNitrato de Aluminio Tolerancia al congelamiento - 30° C Resistencia al granizoGranizo de hasta 25 mm. Temperatura de arranque 25° C

18 Base3.80 m Altura2.60 m Costado5.80 m SP G 1360 LITROS DUCHAS 2 TERMOS 2 TANQUES DE PASO CALENTADORES SOLARES DE AGUA

19 Capacidad total del sistema 1360 litros. Diámetro tubería de entrada 1 1/4 de pulgada Diámetro tubería de salida 1 1/4 de pulgada Diámetro del tanque600 mm. Material exterior del tanque Acero inoxidable grado 304-BA tipo espejo Espesor de lámina de acero (exterior) 0.4 mm. Material interior del tanque Acero inoxidable grado 304-2B Espesor de lámina de acero (interior) 1.2 mm. Diámetro del tanque interior 500 mm. Material aislanteUretano Espesor del material aislante 55 mm Material de la estructuraAcero inoxidable grado 430-BA Material del panel reflector Acero inoxidable de 0.3 mm. Número de tubos120 tubos lts MaterialCristal de borosilicato Longitud / Diámetro1.8 m / 58 mm. Pared interna / pared externa 1.8 mm. / 1.8 mm. RecubrimientoNitrato de Aluminio Tolerancia al congelamiento - 30° C Resistencia al granizoGranizo de hasta 25 mm. Temperatura de arranque 25° C

20 CALENTADORES SOLARES POR GRAVEDAD 125 LITROS DUCHAS 175 LITROS DUCHAS 200 LITROS DUCHAS 270 LITROS DUCHAS 340 LITROS DUCHAS 680 LITROS DUCHAS 940 LITROS DUCHAS 1360 LITROS DUCHAS CALENTADORES SOLARES DE AGUA

21 CALENTADORES SOLARES HIDRONEUMÁTICO 160 LITROS PERSONAS 220 LITROS PERSONAS 275 LITROS PERSONAS

22 INSTALACIÓN ESQUEMÁTICA POR GRAVEDAD DE CALENTADORES SOLARES (DIRECTA A LÍNEA DE AGUA CALIENTE) Recomendada para boilers sin aislante térmico Tinaco Flotador Nivel de agua Calentador Solar Agua caliente a casa Agua fría a casa Boiler Jarro de aire Bomba G Llaves de esfera G = Abierta 1 = Abierta 2 = Abierta 3 = Cerrada 4 = Cerrada 5 = Abierta 6 = Cerrada By-pass 5

23 Tinaco Flotador Nivel de agua Calentador Solar Agua caliente a casa Agua fría a casa Boiler Jarro de aire Bomba G Llaves de esfera G = Abierta 1 = Cerrada 2 = Cerrada 3 = Abierta 4 = Abierta 5 = Cerrada 6 = Cerrada By-pass INSTALACIÓN ESQUEMÁTICA POR GRAVEDAD DE CALENTADORES SOLARES (UTILIZANDO EXCLUSIVAMENTE EL BOILER)

24 INSTALACIÓN ESQUEMÁTICA POR GRAVEDAD DE CALENTADORES SOLARES (PRE-CALENTAMIENTO AL BOILER) Recomendada para boilers con aislante térmico Tinaco Flotador Nivel de agua Calentador Solar Agua caliente a casa Agua fría a casa Boiler Jarro de aire Bomba G Llaves de esfera G = Abierta 1 = Abierta 2 = Abierta 3 = Cerrada 4 = Abierta 5 = Cerrada 6 = Abierta By-pass 5

25 Desfogue Llave de chorro Tapón Calentador Solar Agua fría Boiler Hidroneumático Llaves de esfera 1 = Abierta 2 = Abierta 3 = Cerrada 4 = Cerrada 5 = Abierta 6 = Cerrada Agua caliente INSTALACION ESQUEMÁTICA PARA HIDRONEUMÁTICO DE CALENTADORES SOLARES (DIRECTA A LÍNEA DE AGUA CALIENTE)

26 INSTALACION ESQUEMÁTICA PARA HIDRONEUMÁTICO DE CALENTADORES SOLARES (PRE-CALENTAMIENTO AL BOILER) Llaves de esfera 1 = Abierta 2 = Abierta 3 = Cerrada 4 = Abierta 5 = Cerrada 6 = Abierta Desfogue Calentador Solar 1 2 Llave de chorro Tapón 3 Agua fría Hidroneumático Boiler 4 5 Agua caliente 6

27 TUBO DE VIDRIO EXTERIOR PLACA DE ABSORCIÓN TUBO DE VIDRIO INTERIOR MaterialCristal de borosilicato Pared interna / pared externa1.6 mm. / 1.7 mm. RecubrimientoNitrato de Aluminio Tolerancia al congelamiento- 30° C Resistencia al granizoGranizo de hasta 25 mm. Temperatura de arranque25° C TUBOS AL VACÍO CALENTADORES SP

28 TE-24-3-HPA CALENTADOR SOLAR PARA ALBERCA Base2.20 m Altura1.20 m Costado2.20 m

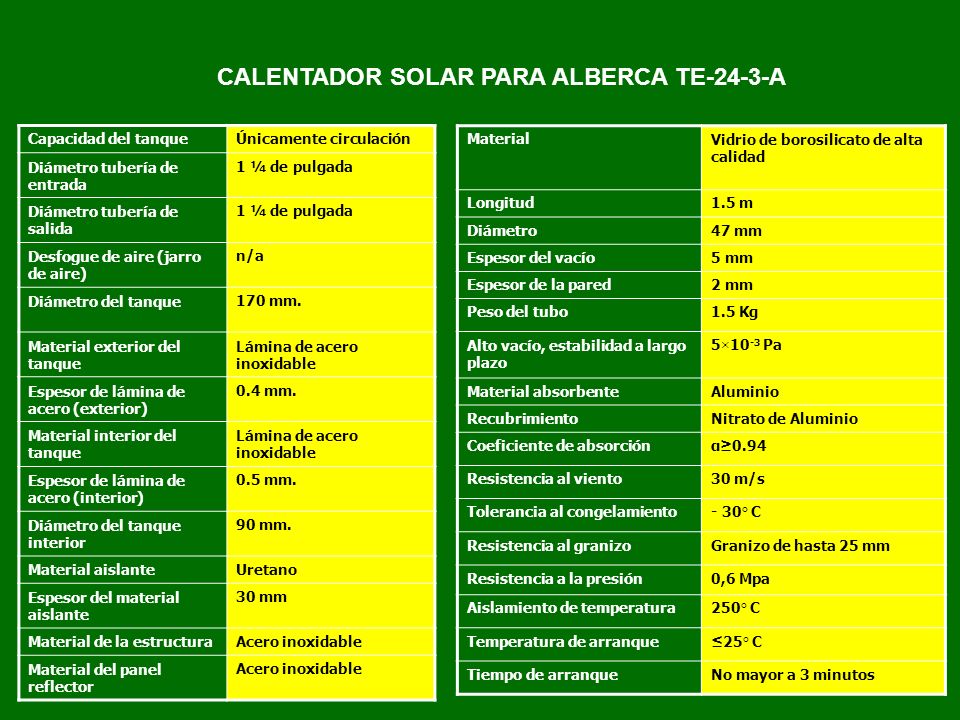

29 Capacidad del tanqueÚnicamente circulación Diámetro tubería de entrada 1 ¼ de pulgada Diámetro tubería de salida 1 ¼ de pulgada Desfogue de aire (jarro de aire) n/a Diámetro del tanque170 mm. Material exterior del tanque Lámina de acero inoxidable Espesor de lámina de acero (exterior) 0.4 mm. Material interior del tanque Lámina de acero inoxidable Espesor de lámina de acero (interior) 0.5 mm. Diámetro del tanque interior 90 mm. Material aislanteUretano Espesor del material aislante 30 mm Material de la estructuraAcero inoxidable Material del panel reflector Acero inoxidable MaterialVidrio de borosilicato de alta calidad Longitud1.5 m Diámetro47 mm Espesor del vacío5 mm Espesor de la pared2 mm Peso del tubo1.5 Kg Alto vacío, estabilidad a largo plazo 5×10 -3 Pa Material absorbenteAluminio RecubrimientoNitrato de Aluminio Coeficiente de absorciónα0.94 Resistencia al viento30 m/s Tolerancia al congelamiento- 30° C Resistencia al granizoGranizo de hasta 25 mm Resistencia a la presión0,6 Mpa Aislamiento de temperatura250° C Temperatura de arranque25° C Tiempo de arranqueNo mayor a 3 minutos CALENTADOR SOLAR PARA ALBERCA TE-24-3-A

30 INSTALACIÓN ESQUEMÁTICA PARA ALBERCAS DE CALENTADOR SOLAR TE-24-3-A Bomba Filtro Calentador Solar Alberca Cubierta aislante

31 LARGO 10 METROS (EJEMPLO) ANCHO 5 METROS (EJEMPLO) PROFUNDIDAD 2 METROS (EJEMPLO) CAPACIDAD DE AGUA DE LA ALBERCA LARGOANCHOPROFUNDIDAD = EJEMPLO: 10 METROS 5 METROS 2 METROS 100 METROS CÚBICOS =X X XX NOTAS: -SI LA PROFUNDIDAD ES VARIABLE DEBE CONSIDERARSE UN PROMEDIO DE ÉSTA. -SE INSTALA UN EQUIPO POR CADA 7 a 10 METROS CÚBICOS DE CAPACIDAD POR LO QUE EN EL EJEMPLO SON NECESARIOS 10 a 14 EQUIPOS CÁLCULO DE LA CAPACIDAD DE AGUA DE UNA ALBERCA

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46 TECNOLOGÍA ECOLÓGICA CALZ. REDENCIÓN # 150. LOCAL 18 SAN PEDRO, XOCHIMILCO D. F. MEXICO C. P TEL Lista de precios sujeto a cambio sin previo aviso

47 TECNOLOGÍA ECOLÓGICA CALZ. REDENCIÓN # 150. LOCAL 18 SAN PEDRO, XOCHIMILCO D. F. MEXICO C. P TEL Lista de precios sujeto a cambio sin previo aviso

48 TECNOLOGÍA ECOLÓGICA CALZ. REDENCIÓN # 150. LOCAL 18 SAN PEDRO, XOCHIMILCO D. F. MEXICO C. P TEL Lista de precios sujeto a cambio sin previo aviso

49 TECNOLOGÍA ECOLÓGICA CALZ. REDENCIÓN # 150. LOCAL 18 SAN PEDRO, XOCHIMILCO D. F. MEXICO C. P TEL Lista de precios sujeto a cambio sin previo aviso
