1 ESTRUCTURAS 1B - 2016 Profesora: Arq. Ana Ostera T.P 2 Alumnos : Bordione, Florencia Breglia, Micaela Buenader, Santiago Sampietro, Rocío TURNO: MAÑANA QUINTA EN LOS MOLINOS Ubicación: Santa Fe, Argentina Arq: Biagioni Pecorrari arquitectos Área: 180 m2 Año de proyecto: 2013 Zona sísmica: 0 (muy reducido) Materialidad: muros de ladrillo común aberturas de aluminio con vidrio madera Esc 1:200 A A Corte A-A bb Corte b-b Muros portantes Tabiques de separación (no portante) Columna estructural Segunda etapa primera etapa Pequeños voladizos

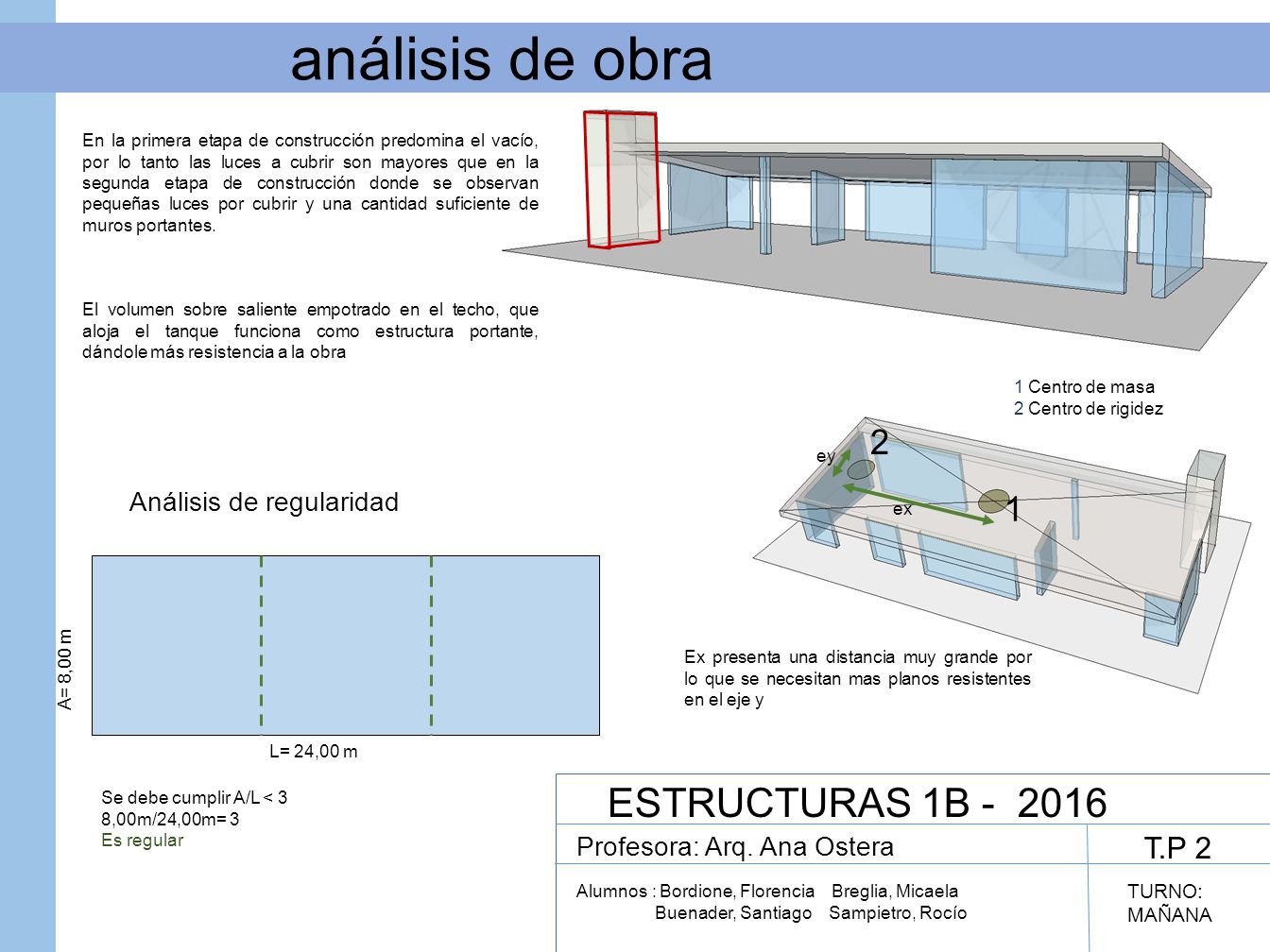

2 1 2 ex ey ESTRUCTURAS 1B - 2016 Profesora: Arq. Ana Ostera T.P 2 Alumnos : Bordione, Florencia Breglia, Micaela Buenader, Santiago Sampietro, Rocío TURNO: MAÑANA análisis de obra En la primera etapa de construcción predomina el vacío, por lo tanto las luces a cubrir son mayores que en la segunda etapa de construcción donde se observan pequeñas luces por cubrir y una cantidad suficiente de muros portantes. El volumen sobre saliente empotrado en el techo, que aloja el tanque funciona como estructura portante, dándole más resistencia a la obra L= 24,00 m Análisis de regularidad A= 8,00 m Se debe cumplir A/L < 3 8,00m/24,00m= 3 Es regular Ex presenta una distancia muy grande por lo que se necesitan mas planos resistentes en el eje y 1 Centro de masa 2 Centro de rigidez

3 ESTRUCTURAS 1B - 2016 Profesora: Arq. Ana Ostera T.P 2 Alumnos : Bordione, Florencia Breglia, Micaela Buenader, Santiago Sampietro, Rocío TURNO: MAÑANA propuesta y conclusión En el eje x presenta pocas deformaciones por la suficiente cantidad de muros en el y. Si aplicamos la fuerza en el eje y presenta una mayor deformación debido a la falta de muros portantes en el eje x Se propone cambiar el tabique no resistente por un muro portante por la necesidad de muros en el eje x y así reducir la excentricidad. Valoración del sistema estructural El sistema estructural ya planteado de la obra Quinta en los Molinos, cumple con las condiciones mínimas de estabilidad. Es regular tanto en planta como en altura. los planos resistentes planteados en el eje x genera gran excentricidad lo que provoca movimientos laterales no aceptables para la estructura.
