1 GENERADOR CONDENSADOREVAPORADOR Bomba Válvula expansión ABSORBEDOR Torre Refrigeración 1 23 4 Captador solar térmico (LiBr + H 2 O) 52% H2OH2O H2OH2O (LiBr + H 2 O) 56% 0,009 atm 3 ºC 88 ºC 83 ºC 0,13 atm 36 ºC 31 ºC 12 ºC 6 ºC 0,13 atm Máquina de frío por absorción accionada con EST

2 Climatización con energía solar -ITC 9 captadores solares Wagner Solar LB-HT de 7.6 m². Superficie solar total: 68.4 m² Depósito de acumulación de agua caliente: 3.000 l Máquina de absorción Yazaki WFC SC 10 de 35 kW de frío Depósito de inercia (agua fría): 1.000 l Área a climatizar: 250 m² Ubicación: Pozo Izquierdo, Gran Canaria Instalación solar térmica para la climatización de un edificio de oficinas del ITC en Pozo Izquierdo

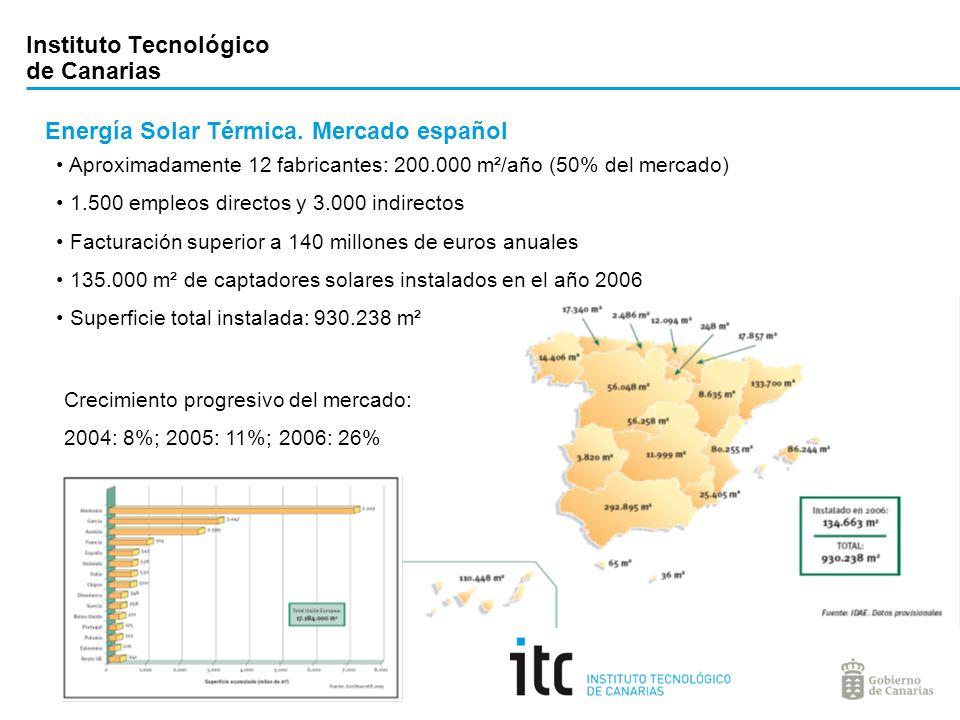

3 Instituto Tecnológico de Canarias Energía Solar Térmica. Mercado español Aproximadamente 12 fabricantes: 200.000 m²/año (50% del mercado) 1.500 empleos directos y 3.000 indirectos Facturación superior a 140 millones de euros anuales 135.000 m² de captadores solares instalados en el año 2006 Superficie total instalada: 930.238 m² Crecimiento progresivo del mercado: 2004: 8%; 2005: 11%; 2006: 26%

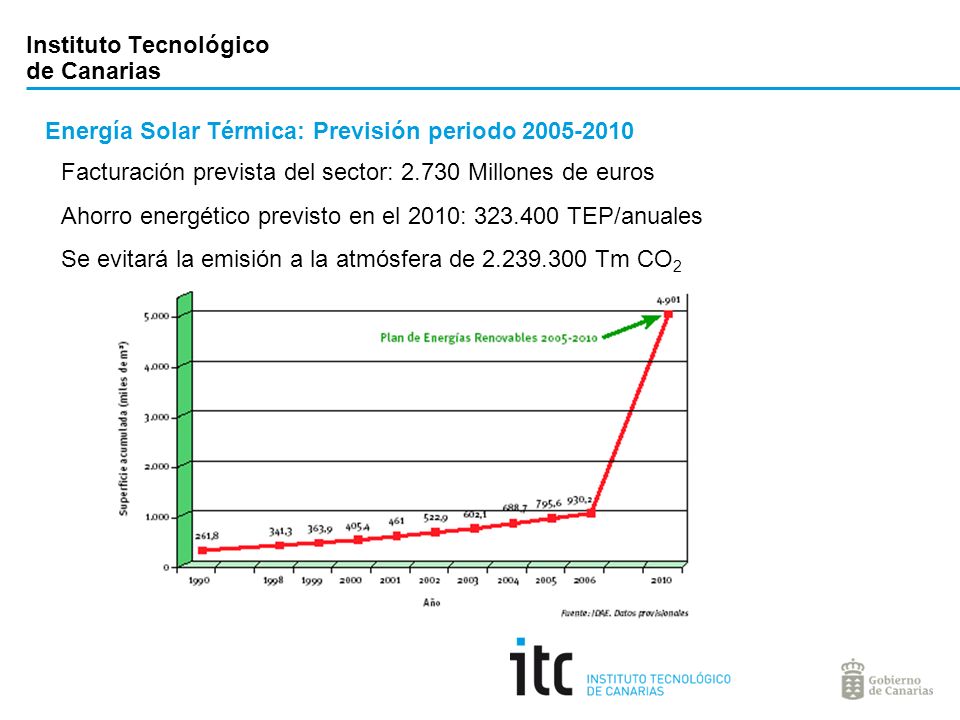

4 Instituto Tecnológico de Canarias Energía Solar Térmica: Previsión periodo 2005-2010 Facturación prevista del sector: 2.730 Millones de euros Ahorro energético previsto en el 2010: 323.400 TEP/anuales Se evitará la emisión a la atmósfera de 2.239.300 Tm CO 2

5 Instituto Tecnológico de Canarias Código Técnico de la Edificación (CTE) Real Decreto 314/2006 (BOE 28/03/06). El documento básico HE4 “Contribución solar mínima” entró en vigor el 29/09/06 Obligatoriedad de la instalación de captadores solares para abastecer la demanda de agua caliente en la gran mayoría de las nuevas edificaciones Las previsiones indican que la entrada en vigor del CTE supondrá la instalación de unos 2.000.000 m² de captadores solares que evitarán la emisión de 914.000 Tm de CO 2

6 Instituto Tecnológico de Canarias Año 2006: 110.448 m² Objetivo año 2010: 478.685 m² (335 MWt instalados!) Facturación del sector en el periodo 2006-2010: 239 Millones de euros La producción energética de las instalaciones será de 33.507 TEP/anuales Ahorro en la importación de 253.647 barriles de petróleo /anuales Se evita la emisión a la atmósfera de 218.759 Tm de CO 2 Energía Solar Térmica en Canarias

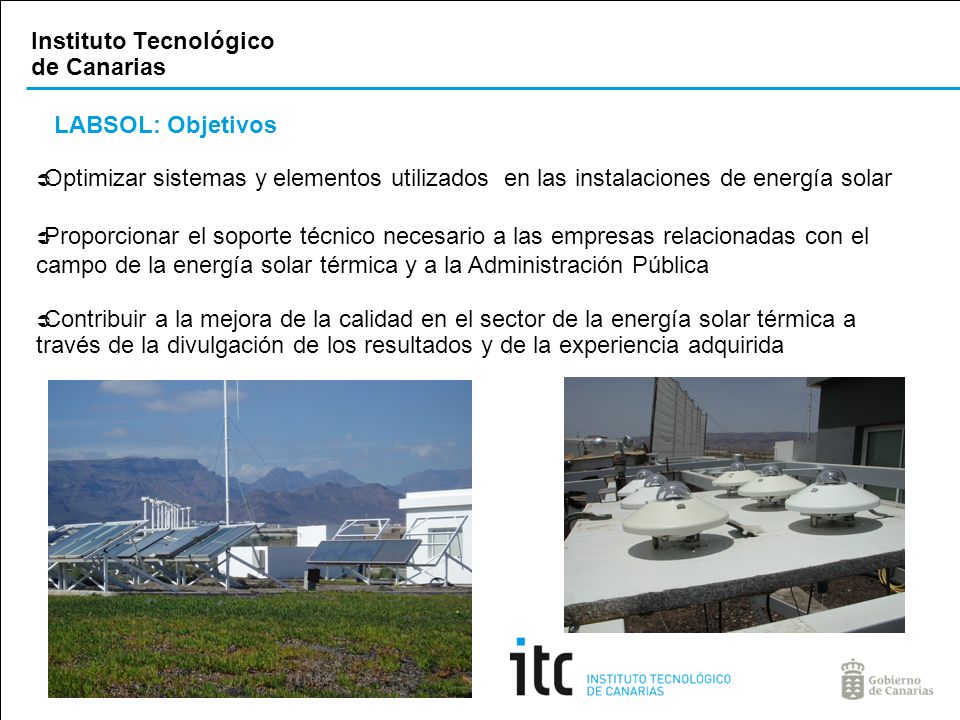

7 Instituto Tecnológico de Canarias  Optimizar sistemas y elementos utilizados en las instalaciones de energía solar  Proporcionar el soporte técnico necesario a las empresas relacionadas con el campo de la energía solar térmica y a la Administración Pública  Contribuir a la mejora de la calidad en el sector de la energía solar térmica a través de la divulgación de los resultados y de la experiencia adquirida LABSOL: Objetivos

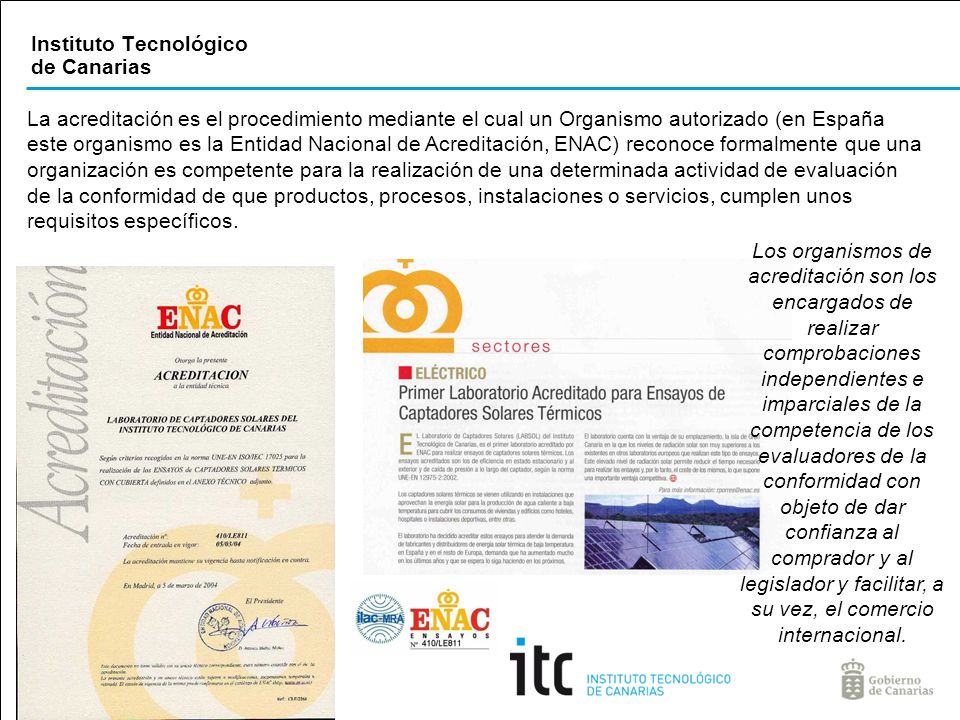

8 Instituto Tecnológico de Canarias La acreditación es el procedimiento mediante el cual un Organismo autorizado (en España este organismo es la Entidad Nacional de Acreditación, ENAC) reconoce formalmente que una organización es competente para la realización de una determinada actividad de evaluación de la conformidad de que productos, procesos, instalaciones o servicios, cumplen unos requisitos específicos. Los organismos de acreditación son los encargados de realizar comprobaciones independientes e imparciales de la competencia de los evaluadores de la conformidad con objeto de dar confianza al comprador y al legislador y facilitar, a su vez, el comercio internacional.

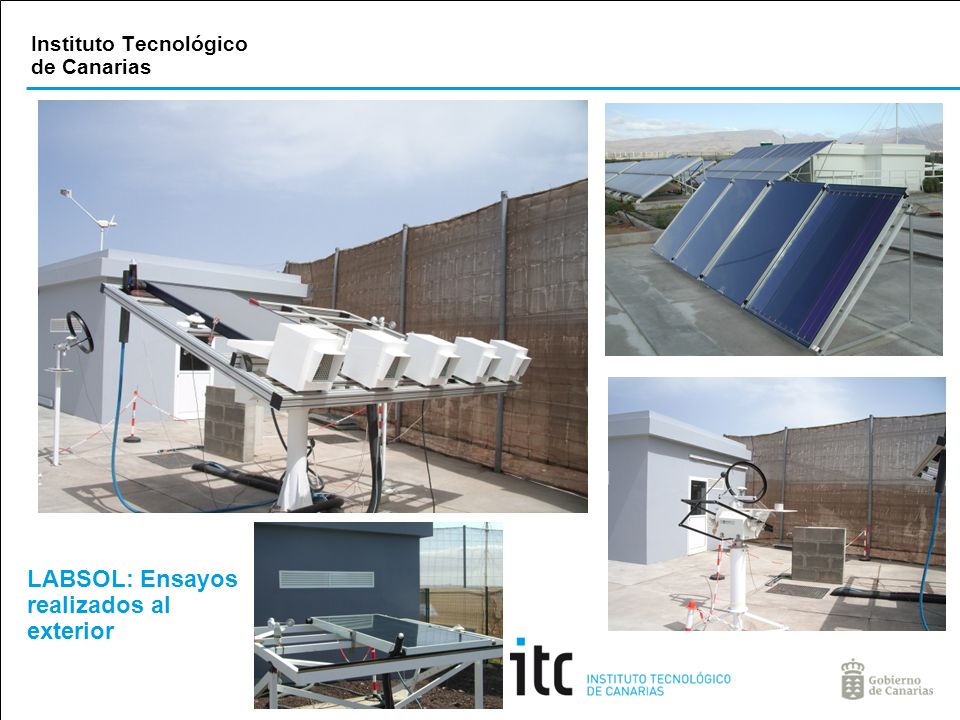

9 Instituto Tecnológico de Canarias LABSOL: Ensayos realizados al exterior

10 Instituto Tecnológico de Canarias

11 LABSOL: Ensayos realizados en interior
