PROCESOS DE CONFORMADO TRADICIONAL El trabajo mecanico de los metales, es darles forma empleando un medio mecanico Se excluyen los procesos en los cuales.

Presentaciones similares


Presentación del tema: "PROCESOS DE CONFORMADO TRADICIONAL El trabajo mecanico de los metales, es darles forma empleando un medio mecanico Se excluyen los procesos en los cuales."— Transcripción de la presentación:

1 PROCESOS DE CONFORMADO TRADICIONAL El trabajo mecanico de los metales, es darles forma empleando un medio mecanico Se excluyen los procesos en los cuales se arranca el metal (maquinados, esmerilado) Tambien se excluye cuando el metal es colado con moldes para que tome una forma En los procesos mecanicos el metal es perfilado mediante presion puede ser en caliente o frio

2 PROCESOS DE CONFORMADO TRADICIONAL DEFORMACION PLASTICA DEFORMACION PLASTICA Los tipos de trabajo mecanico en los cuales el material puede sufrir una deformacion plastica y cambiar de forma son en caliente y frio Los tipos de trabajo mecanico en los cuales el material puede sufrir una deformacion plastica y cambiar de forma son en caliente y frio TRABAJO EN FRIO TRABAJO EN FRIO Es cuando el material (metal o aleacion) se trabaja a temperaturas menor o igual al 30% de la temperatura de fusion. Se realiza por abajo del rango de recristalizacion (o endurecimiento por trabajo) frecuentemente se realiza a temperatura ambiente, usualmente es la continuacion de el trabajo en caliente Es cuando el material (metal o aleacion) se trabaja a temperaturas menor o igual al 30% de la temperatura de fusion. Se realiza por abajo del rango de recristalizacion (o endurecimiento por trabajo) frecuentemente se realiza a temperatura ambiente, usualmente es la continuacion de el trabajo en caliente TRABAJO EN CALIENTE TRABAJO EN CALIENTE Es cuando el material se trabaja al 50% de la temperatura de fusion. Se realiza por encima de la recristalizacion o rango de endurecimiento por trabajo Es cuando el material se trabaja al 50% de la temperatura de fusion. Se realiza por encima de la recristalizacion o rango de endurecimiento por trabajo

3 TRABAJO EN FRIO Cuando un metal es deformado en frio Cuando un metal es deformado en frio Las fuerzas requeridas son grandes y las propiedades mecanicas cambian gradualmente Las fuerzas requeridas son grandes y las propiedades mecanicas cambian gradualmente La cantidad de trabajo en frio que un metal soportara depende sobre todo de su ductilidad (propiedad de aplastarse o de estirarse sin romperse), entre mayor ductilidad tenga un metal, mejor podra trabajarse en frio. La cantidad de trabajo en frio que un metal soportara depende sobre todo de su ductilidad (propiedad de aplastarse o de estirarse sin romperse), entre mayor ductilidad tenga un metal, mejor podra trabajarse en frio. Los metales puros soportan una mayor deformacion que las aleaciones, dado que los elementos de aleacion incrementan la tendencia y rapidez del endurecimiento por esfuerzo. Los metales de grano grueso son mas ductiles que los de grano pequeño y por lo tanto los mas adecuados para el trabajo en frio. Los metales puros soportan una mayor deformacion que las aleaciones, dado que los elementos de aleacion incrementan la tendencia y rapidez del endurecimiento por esfuerzo. Los metales de grano grueso son mas ductiles que los de grano pequeño y por lo tanto los mas adecuados para el trabajo en frio.

4 TRABAJO EN FRIO VENTAJAS -Mejor precision en las dimensiones del material -Se logran mejores acabados superficiales -Mejora prop mecanicas aumentando la resistencia y dureza -Los granos se orientan de tal forma que le dan propiedades adicionales (anisotropicas) -Se ahorra dinero en los procesos de recalentamiento -Mayores velocidades de produccion DESVENTAJAS -Se requiere un equipo de mayor potencia -El endurecimiento limita la formacion que se le va a dar a la pieza -Existe la generacion de severos esfuerzos residuales, que para eliminarlos hay que calentar abajo de la temp de recristalizacion calentar abajo de la temp de recristalizacion

5 TRABAJO EN CALIENTE Cuando el material es deformado en caliente Las fuerzas requeridas son menores y las propiedades mecanicas cambian moderadamente Para el acero la recristalizacion comienza entre los 500 y 700°C, sin embargo La mayoria del trabajo se realiza a temperaturas considerablemente superiores a esa zona\\\\\\ La mayoria de los metales comerciales, requieren algo de calentamiento para el trabajo en caliente, aunque algunos metales como el plomo y el estaño tienen zonas bajas de recristalizacion y se pueden trabajar en caliente a temperatura ambiente Durante la operacion de trabajo en caliente, el metal esta en estado plastico y es formado rapidamente por presion

6 TRABAJO EN CALIENTE Uno de los efectos del trabajo en caliente es el refinamiento de grano, efectuado por recristalizacion. Esto se muestra en el diagrama Uno de los efectos del trabajo en caliente es el refinamiento de grano, efectuado por recristalizacion. Esto se muestra en el diagrama Efecto del rolado en caliente sobre la estructura del grano

7 TRABAJO EN CALIENTE VENTAJAS -Elimina considerablemente la porosidad del metal. La mayoria de los lingotes al ser colados, contienen muchos poros, pero son eliminados por la alta presion al ser comprimidos -Las impurezas en forma de inclusiones, son destrozadas y distribuidas a traves del metal. -Los granos gruesos son refinados al mantener la temperatura constante hasta obtener un grano mas fino -Las propiedades fisicas se mejoran, principalmente por el refinamiento de grano: ductilidad se incrementa, resistencia al impacto se incrementa, se desarrolla una mayor homogeneidad en el metal -La cantidad de energia necesaria para cambiar la forma del acero en estado plastico es mucho menor a la requerida cuando esta frio

8 TRABAJO EN CALIENTE DESVENTAJAS -La rapida oxidacion o formacion de escamas en la superficie genera un mal acabado -No es posible mantener tolerancias precisas -El equipo y los costos de mantenimiento son elevados, aunque economicos al compararlo con el trabajado a temperaturas menores -El equipo y los costos de mantenimiento son elevados, aunque economicos al compararlo con el trabajado a temperaturas menores La mayoría de los metales ferrosos después de trabajados en caliente, se trabajan o terminan en frío, para: Obtener buenos acabados superficiales. Obtener buenos acabados superficiales. Buena exactitud dimensional. Buena exactitud dimensional. Mejoramiento de las propiedades Mejoramiento de las propiedades

9 PROCESOS DE CONFORMACON

10

11

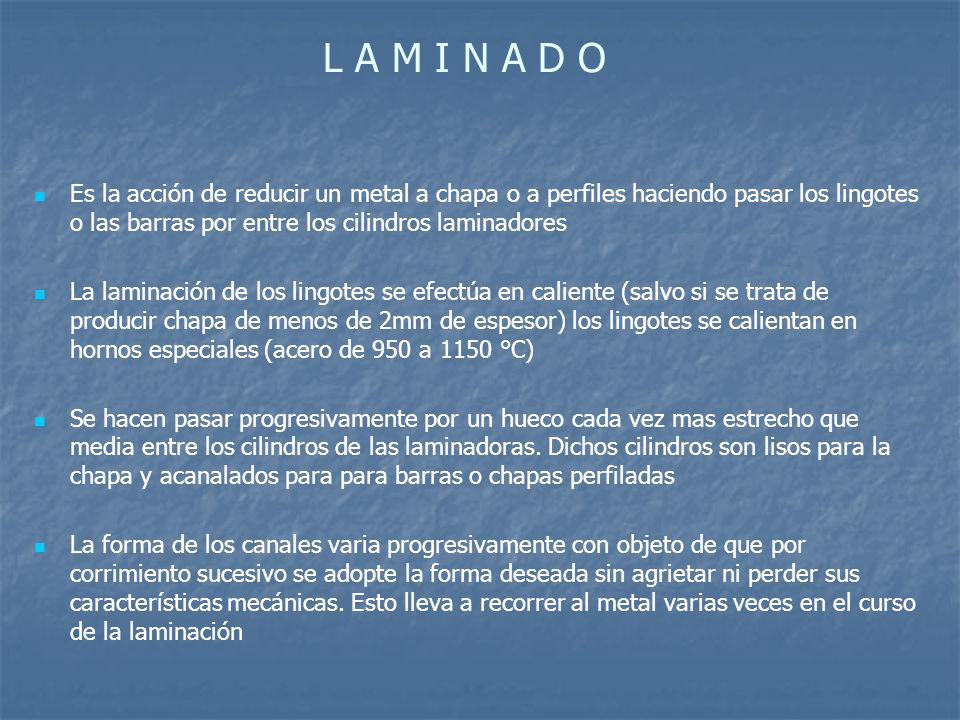

12 L A M I N A D O Es la acción de reducir un metal a chapa o a perfiles haciendo pasar los lingotes o las barras por entre los cilindros laminadores La laminación de los lingotes se efectúa en caliente (salvo si se trata de producir chapa de menos de 2mm de espesor) los lingotes se calientan en hornos especiales (acero de 950 a 1150 °C) Se hacen pasar progresivamente por un hueco cada vez mas estrecho que media entre los cilindros de las laminadoras. Dichos cilindros son lisos para la chapa y acanalados para para barras o chapas perfiladas La forma de los canales varia progresivamente con objeto de que por corrimiento sucesivo se adopte la forma deseada sin agrietar ni perder sus características mecánicas. Esto lleva a recorrer al metal varias veces en el curso de la laminación

13 L A M I N A D O Se laminan perfiles de acero en productos intermedios como: Lupia.-sección cuadrada de 152 X 152 mm mínimo. Tocho.-sección cuadrada desde 40 mm hasta 152 mm Llantones o planchas.-sección rectangular transversal con un ancho mínimo de 250 mm y un espesor mínimo de 40 mm. El ancho siempre es 3 o mas veces el espesor, y puede ser tan grande como 1500 mm

14 L A M I N A D O En el diagrama se ilustra el número de pasadas y la secuencia de reducción en la reducción, de la sección transversal de un tocho de 100 x 100 mm, hasta llegar a una barra redonda

15 L A M I N A D O Productos de acero fabricados en molinos de laminacion

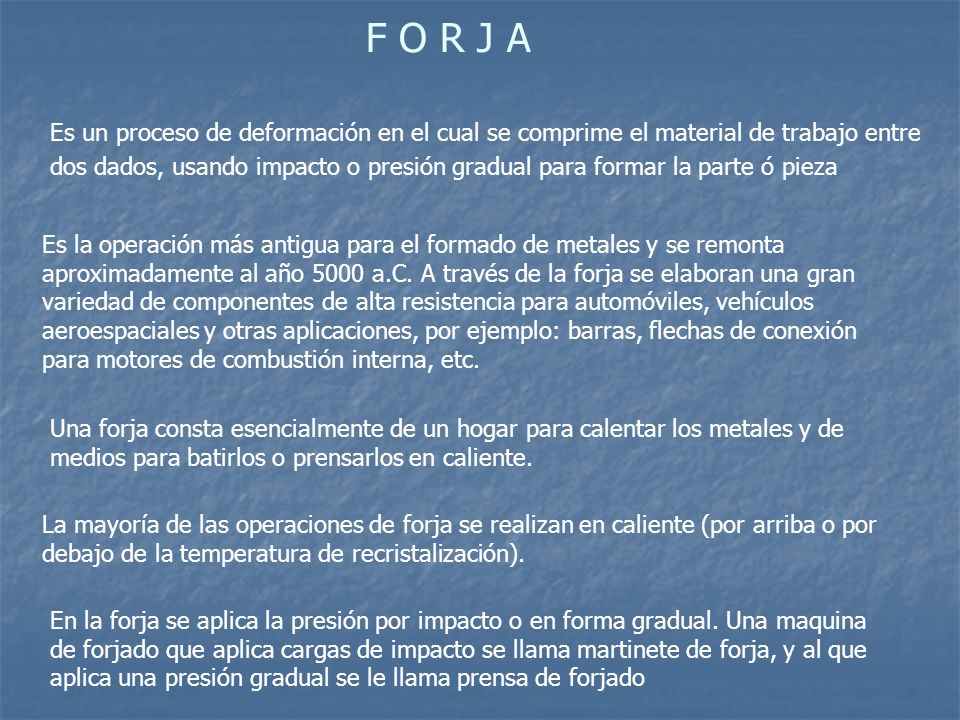

16 F O R J A Es un proceso de deformación en el cual se comprime el material de trabajo entre dos dados, usando impacto o presión gradual para formar la parte ó pieza Es la operación más antigua para el formado de metales y se remonta aproximadamente al año 5000 a.C. A través de la forja se elaboran una gran variedad de componentes de alta resistencia para automóviles, vehículos aeroespaciales y otras aplicaciones, por ejemplo: barras, flechas de conexión para motores de combustión interna, etc. Una forja consta esencialmente de un hogar para calentar los metales y de medios para batirlos o prensarlos en caliente. La mayoría de las operaciones de forja se realizan en caliente (por arriba o por debajo de la temperatura de recristalización). En la forja se aplica la presión por impacto o en forma gradual. Una maquina de forjado que aplica cargas de impacto se llama martinete de forja, y al que aplica una presión gradual se le llama prensa de forjado

17 F O R J A

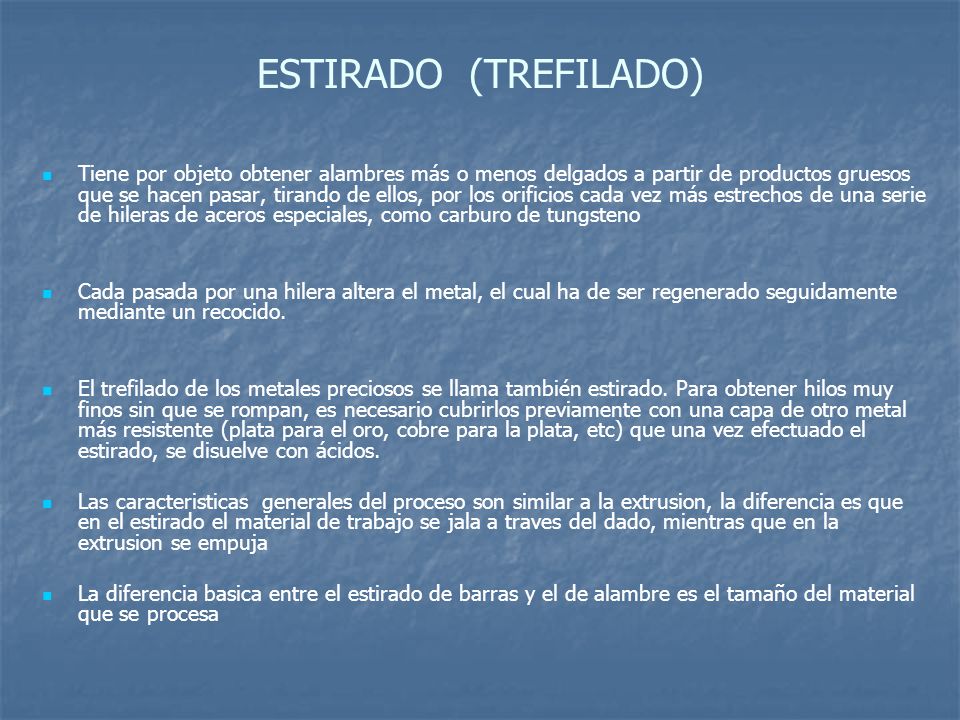

18 ESTIRADO (TREFILADO) Tiene por objeto obtener alambres más o menos delgados a partir de productos gruesos que se hacen pasar, tirando de ellos, por los orificios cada vez más estrechos de una serie de hileras de aceros especiales, como carburo de tungsteno Cada pasada por una hilera altera el metal, el cual ha de ser regenerado seguidamente mediante un recocido. El trefilado de los metales preciosos se llama también estirado. Para obtener hilos muy finos sin que se rompan, es necesario cubrirlos previamente con una capa de otro metal más resistente (plata para el oro, cobre para la plata, etc) que una vez efectuado el estirado, se disuelve con ácidos. Las caracteristicas generales del proceso son similar a la extrusion, la diferencia es que en el estirado el material de trabajo se jala a traves del dado, mientras que en la extrusion se empuja La diferencia basica entre el estirado de barras y el de alambre es el tamaño del material que se procesa

19 EXTRUSION La extrusión consiste en forzar al metal confinado en una cámara de presión a salir a través de dados especialmente formados. Varillas, tubos, guarniciones moldeadas, formas estructurales, cartuchos de bronce, y cables forrados con plomo son productos característicos de metales extruidos. El principio de extrusión es similar al chorro de la pasta de dientes de un tubo, ha sido muy usado para procesos en serie desde la producción de ladrillos, tubos de desagüe, tubos de drenaje, hasta la manufactura de macarrones. Los metales que pueden trabajarse en caliente pueden extruirse con formas de sección transversal uniforme con ayuda de presión. Algunos metales como el plomo, estaño y aluminio, pueden extruirse en frío, mientras que otros requieren la aplicación del calor para hacerlos plásticos ó semisólidos antes de la extrusión. Los materiales más extruibles son el aluminio, Magnesio, Cobre, derivados del cobre, Aceros de bajo carbono, etc.

20
