Desarrollo de Sistemas Ciclo de Vida Prof. Roberto García 04 Metodo de Ciclo de Vida..PPT.

Presentación del tema: "Desarrollo de Sistemas Ciclo de Vida Prof. Roberto García 04 Metodo de Ciclo de Vida..PPT."— Transcripción de la presentación:

1 Desarrollo de Sistemas Ciclo de Vida Prof. Roberto García 04 Metodo de Ciclo de Vida..PPT

2 Porque es necesaria una metodología ¿?

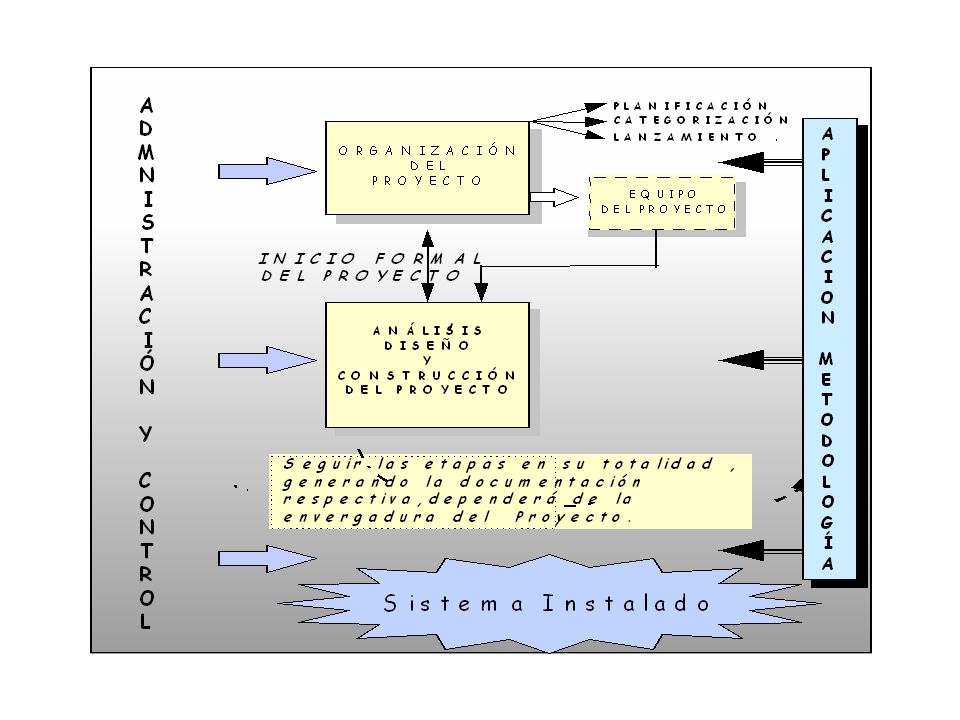

3

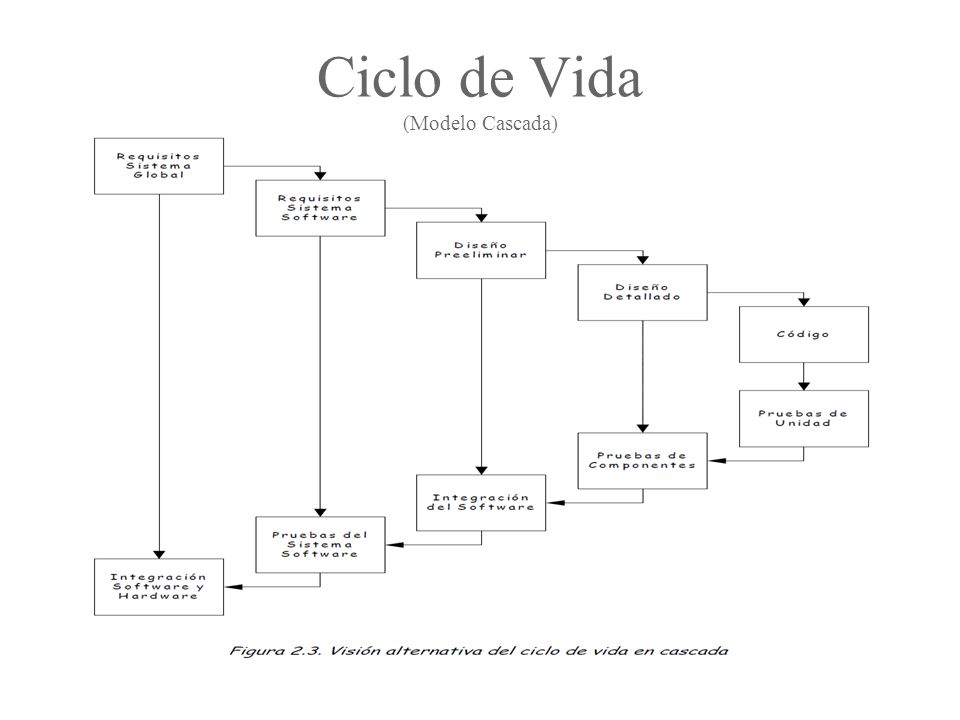

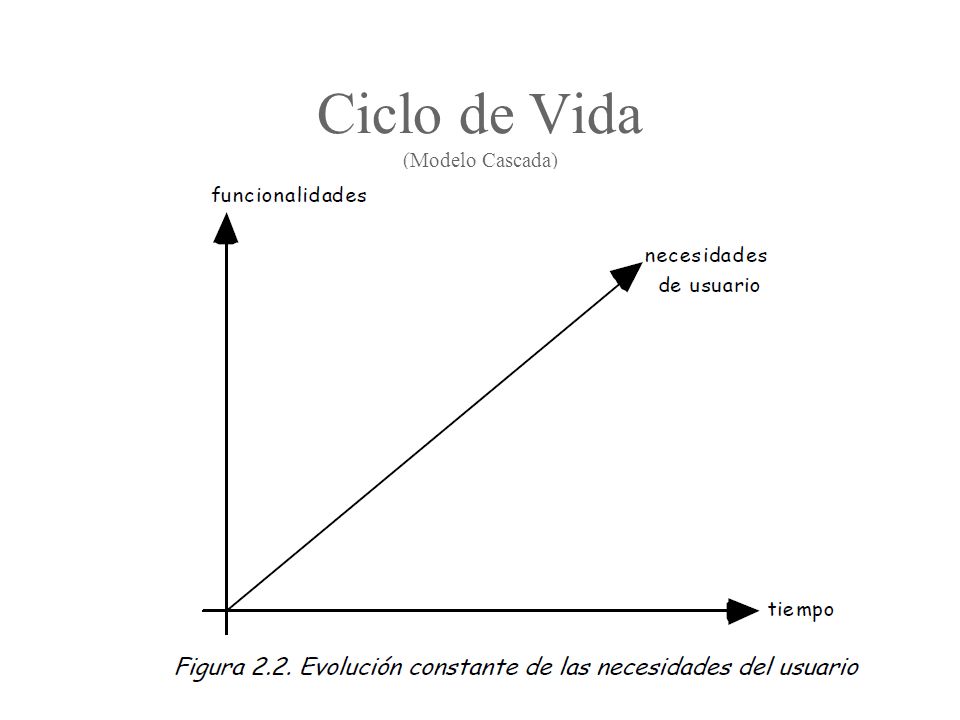

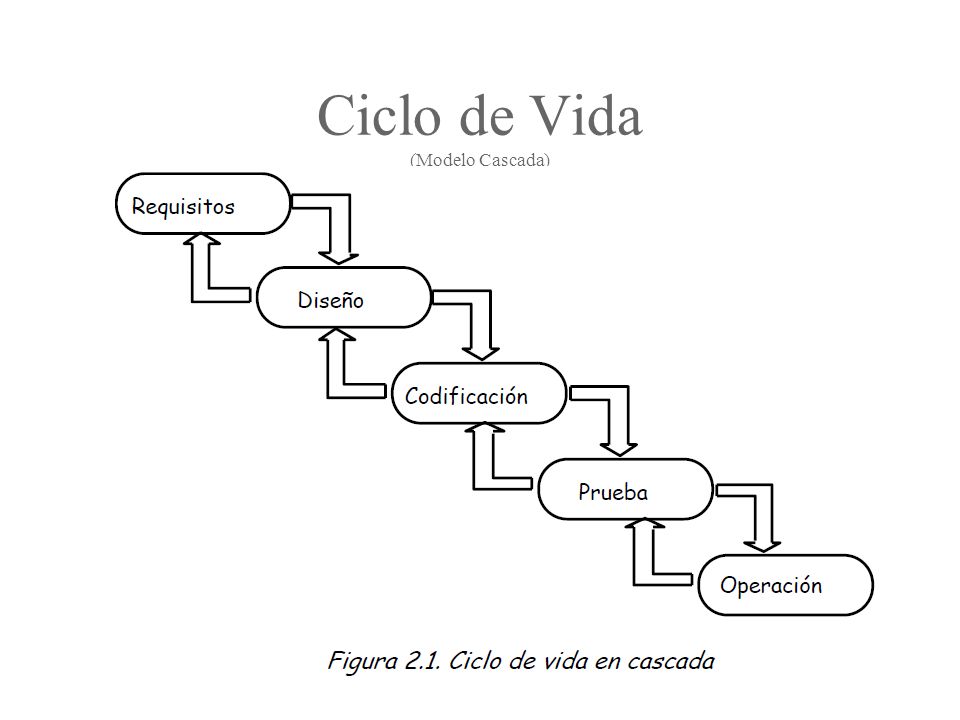

4 Ciclo de Vida (Modelo Cascada)

5

6

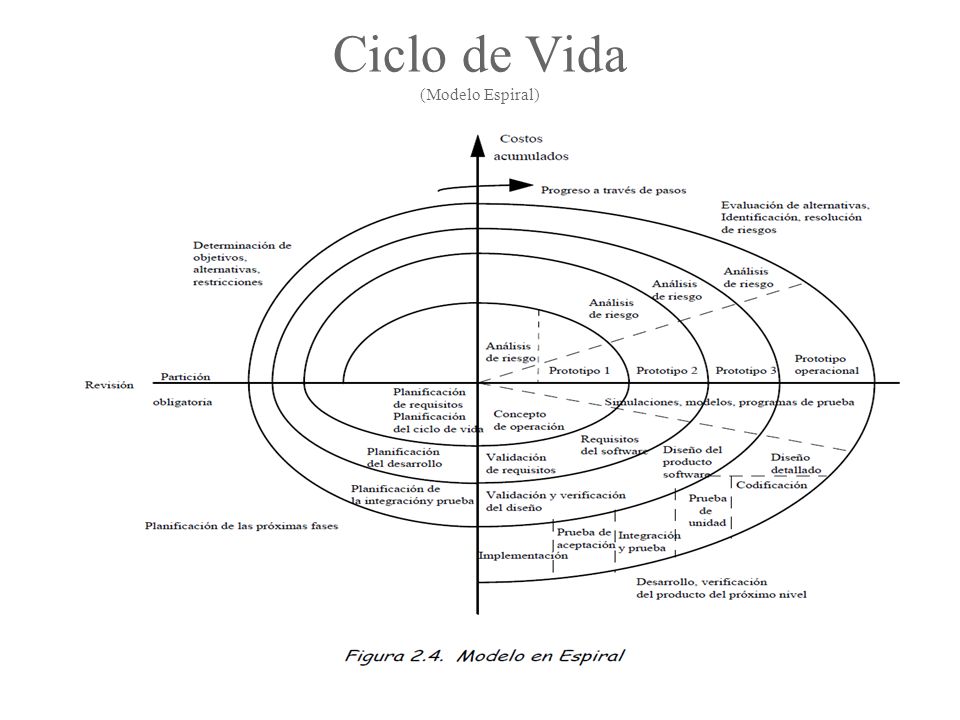

7 Ciclo de Vida (Modelo Espiral)

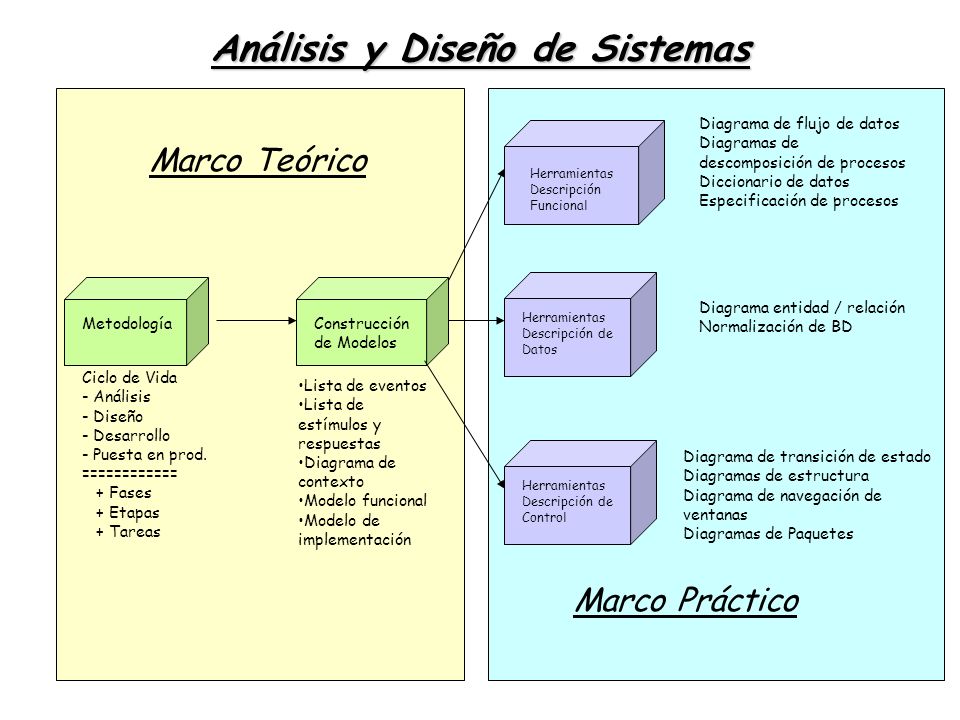

8 Análisis y Diseño de Sistemas Construcción de Modelos Herramientas Descripción Funcional Metodología Ciclo de Vida - Análisis - Diseño - Desarrollo - Puesta en prod. ============ + Fases + Etapas + Tareas Diagrama de flujo de datos Diagramas de descomposición de procesos Diccionario de datos Especificación de procesos Herramientas Descripción de Datos Diagrama entidad / relación Normalización de BD Herramientas Descripción de Control Diagrama de transición de estado Diagramas de estructura Diagrama de navegación de ventanas Diagramas de Paquetes Lista de eventos Lista de estímulos y respuestas Diagrama de contexto Modelo funcional Modelo de implementación Marco Teórico Marco Práctico

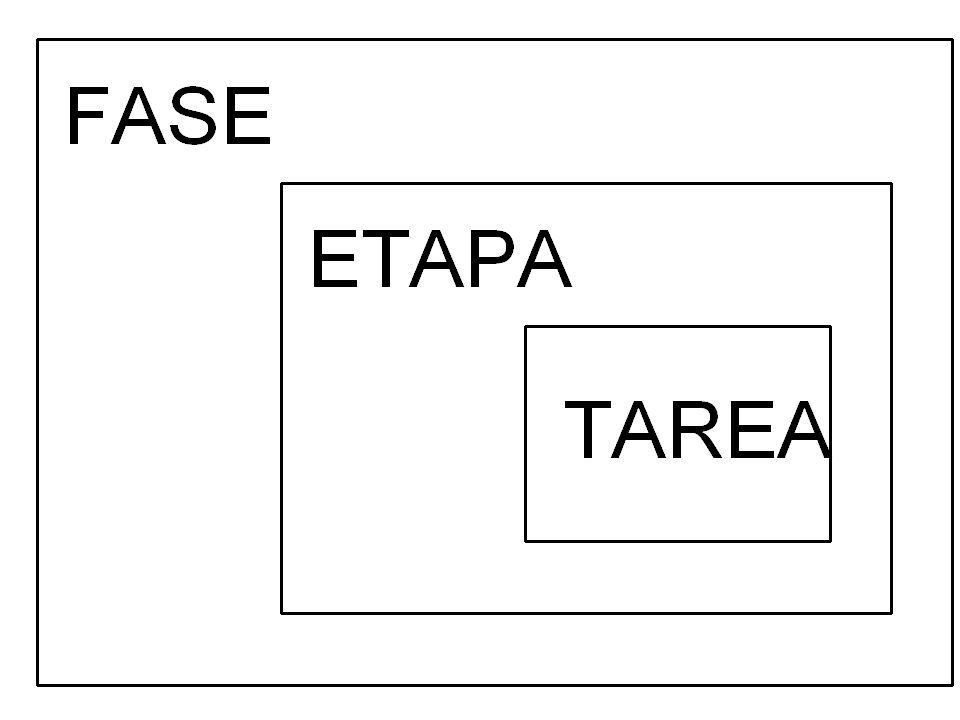

9

10

11

12

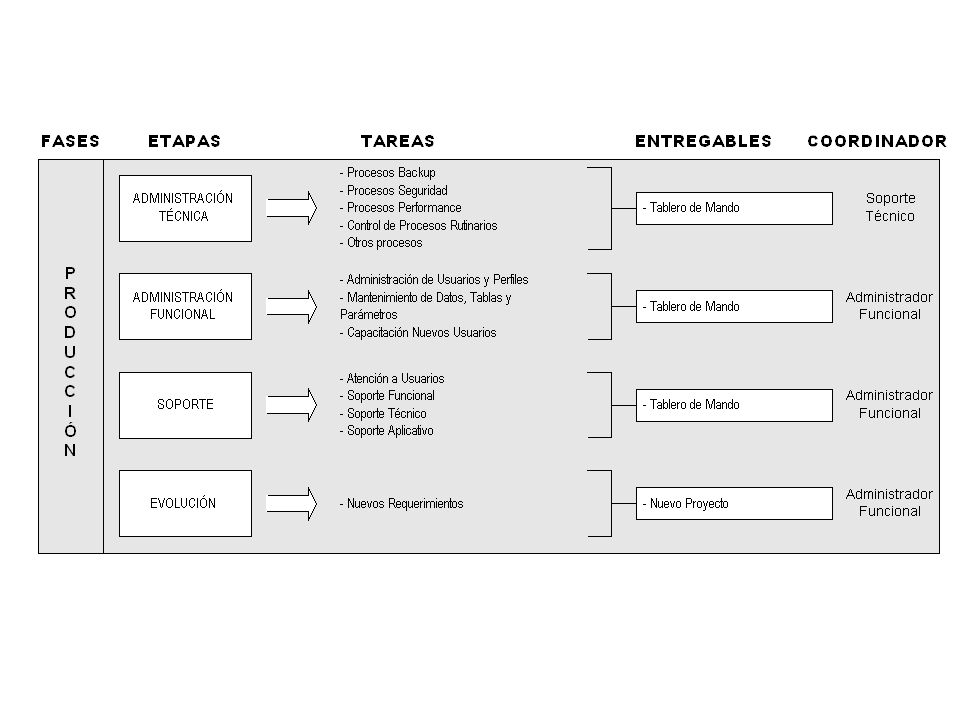

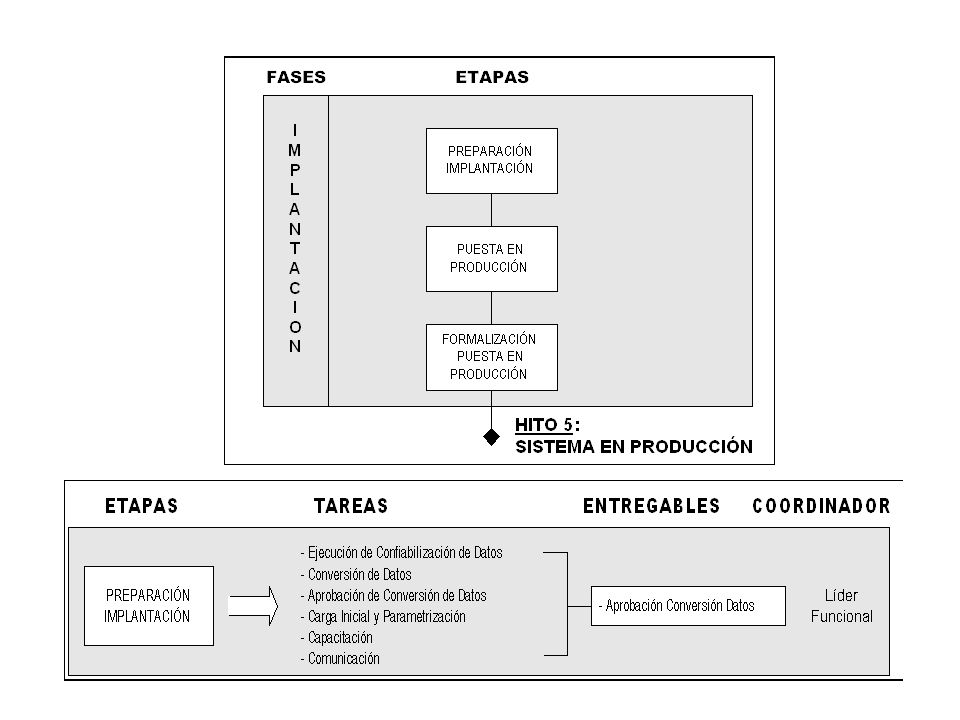

13 Producción

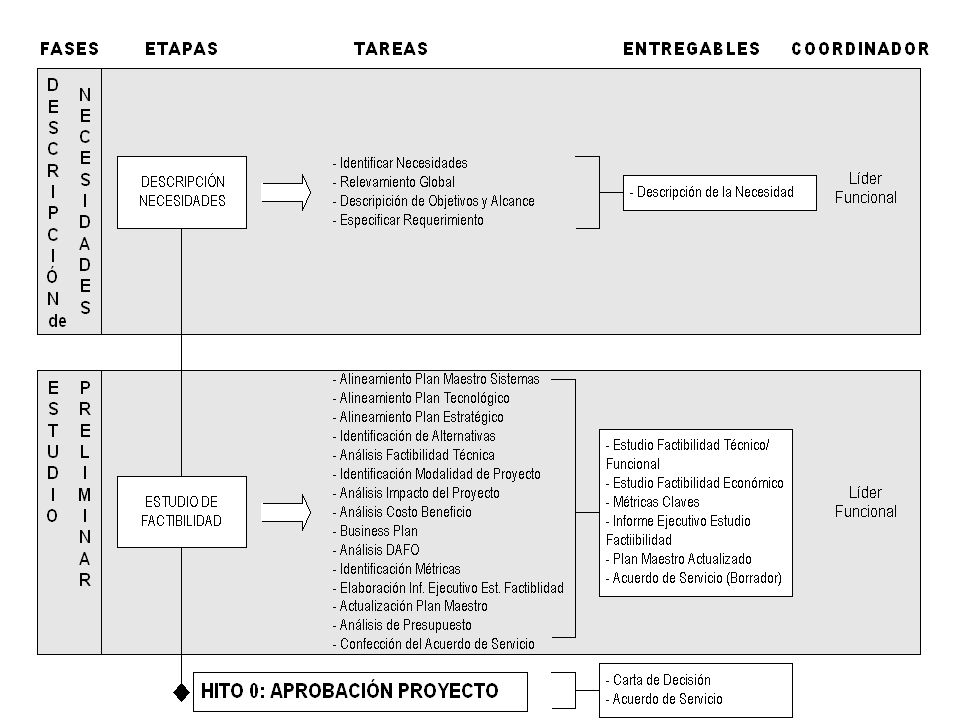

14

15 ESPECIFICACIÓN GENERAL - Descripción Requerimientos Funcionales - Análisis de Requerimientos - Impacto en Arquitectura Técnica - Realización de Especificación - Plan General de Trabajo - Definición de Equipo de Trabajo - Administración de Riesgo - Quality Management - Revisión Modalidad de Proyecto - Revisión de Business Plan - Especificación Funcional - Plan Maestro Actualizado - Arquitectura Técnica Actualizada - Especificación Técnica - Plan General de Trabajo - Equipo de Trabajo - Carta de Decisión Actualizada - Est Fact Económica Act. HITO 1: CONVALIDACIÓN ESPECIFICACIÓN - Especifiación Convalidada Líder Funcional G L O B A L D I S E Ñ O ETAPASTAREASENTREGABLESCOORDINADORFASES

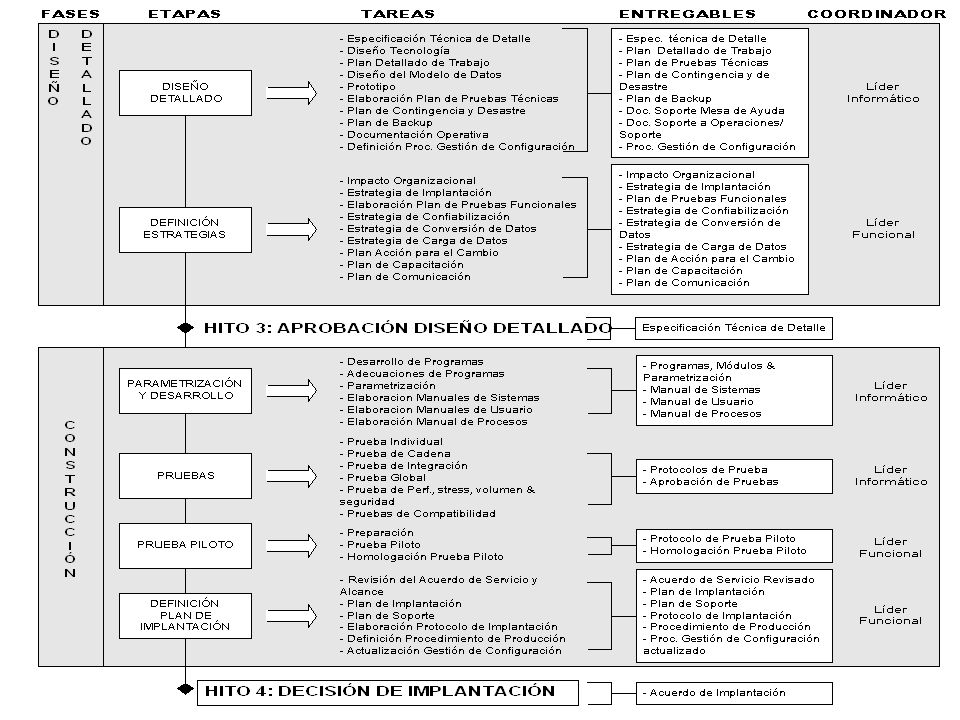

16

17

18

19

20 Modelos del Sistema Modelos de Sistema Modelo EsencialModelo de Implementación Modelo Ambiental Modelo Comportamiento Modelo de Impl. Usuario Modelo Impl. Sofware Modelo Arquit. Modelo de Componentes Lista de Eventos Lista Est. Resp. Diagrama N 0 Propósito Esquema de Transf. Esquema de Datos Esp.de Req. No Fun. Esq. Tecnología Esq. Procesadores Esq. de Datos Prototipo interfaces Esq. Componentes

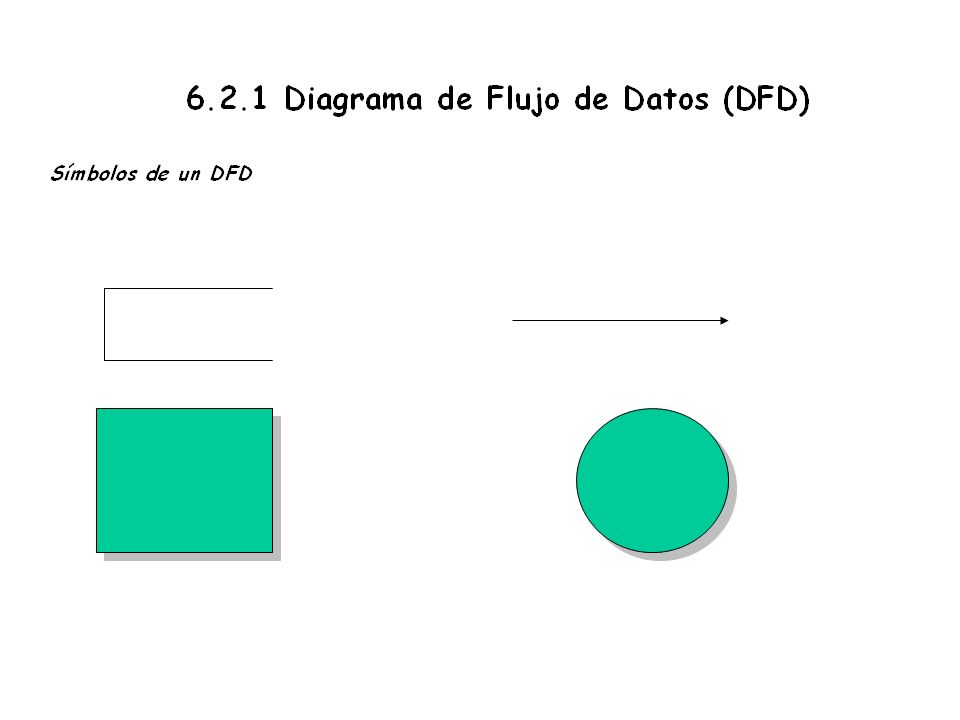

21

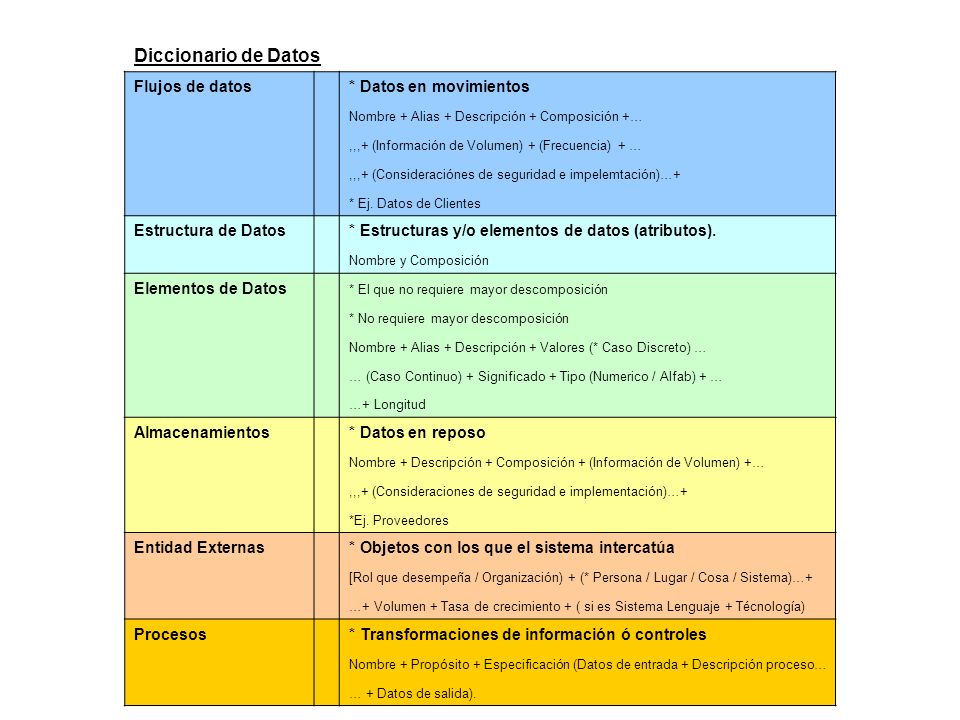

22 Diccionario de Datos Flujos de datos * Datos en movimientos Nombre + Alias + Descripción + Composición +…,,,+ (Información de Volumen) + (Frecuencia) + …,,,+ (Consideraciónes de seguridad e impelemtación)…+ * Ej. Datos de Clientes Estructura de Datos * Estructuras y/o elementos de datos (atributos). Nombre y Composición Elementos de Datos * El que no requiere mayor descomposición * No requiere mayor descomposición Nombre + Alias + Descripción + Valores (* Caso Discreto) … … (Caso Continuo) + Significado + Tipo (Numerico / Alfab) + … …+ Longitud Almacenamientos * Datos en reposo Nombre + Descripción + Composición + (Información de Volumen) +…,,,+ (Consideraciones de seguridad e implementación)…+ *Ej. Proveedores Entidad Externas * Objetos con los que el sistema intercatúa [Rol que desempeña / Organización) + (* Persona / Lugar / Cosa / Sistema)…+ …+ Volumen + Tasa de crecimiento + ( si es Sistema Lenguaje + Técnología) Procesos * Transformaciones de información ó controles Nombre + Propósito + Especificación (Datos de entrada + Descripción proceso… … + Datos de salida).

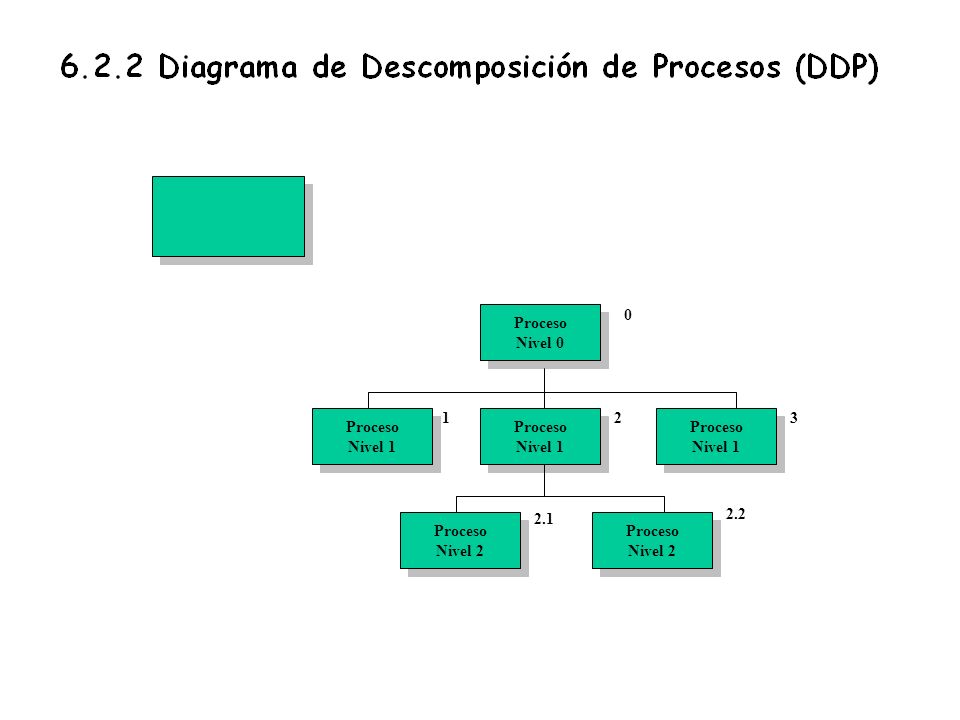

23 Proceso Nivel 0 Proceso Nivel 0 Proceso Nivel 1 Proceso Nivel 1 Proceso Nivel 1 Proceso Nivel 1 Proceso Nivel 1 Proceso Nivel 1 Proceso Nivel 2 Proceso Nivel 2 Proceso Nivel 2 Proceso Nivel 2 0 123 2.2 2.1

24

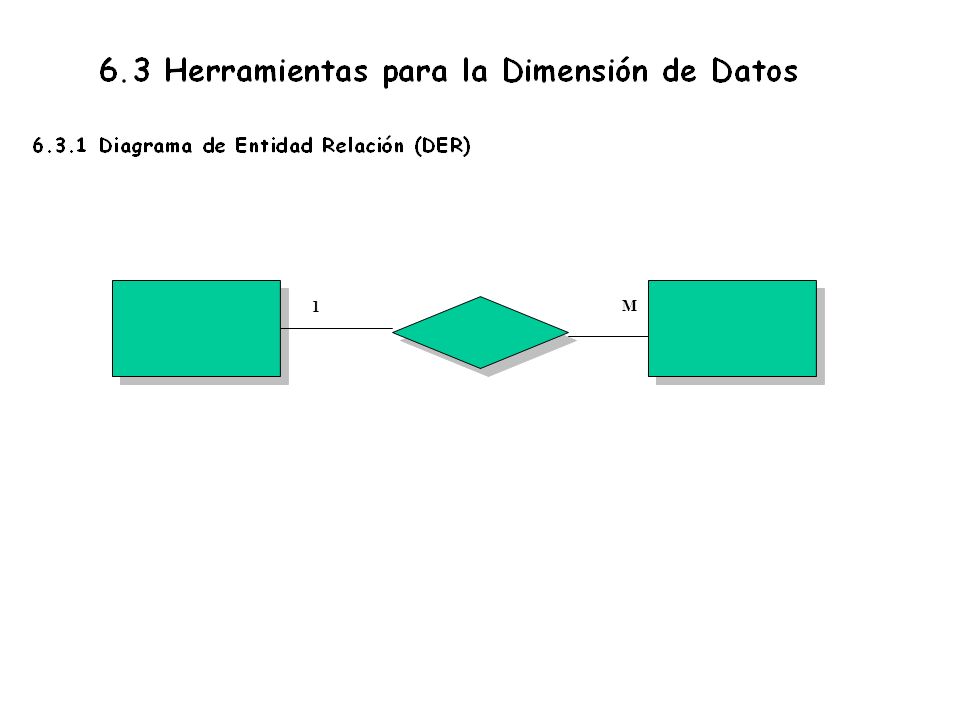

25 1 M

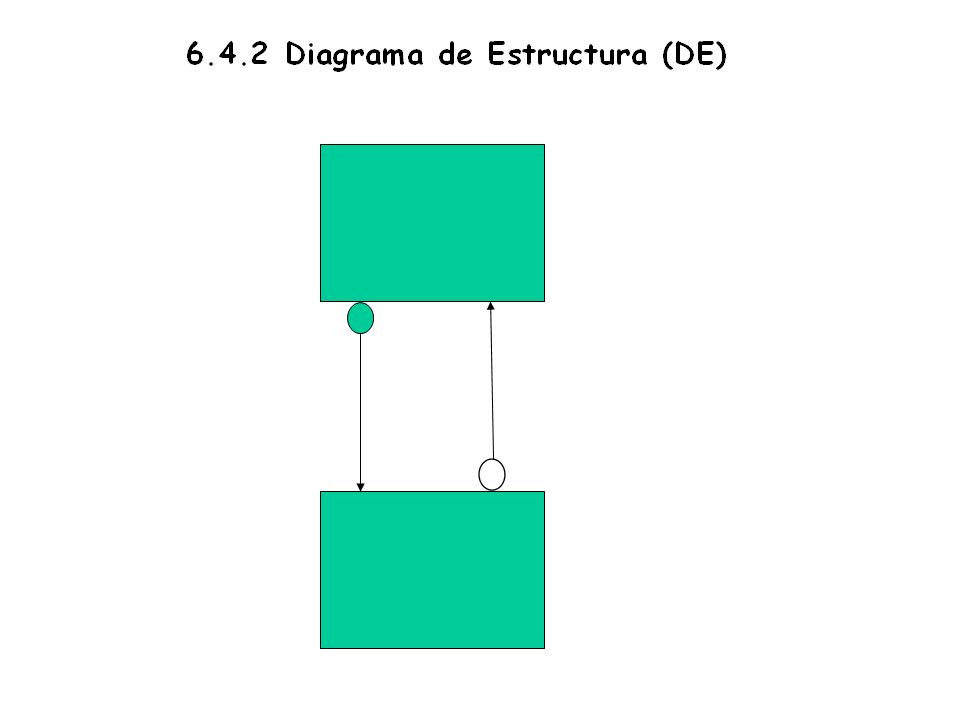

26

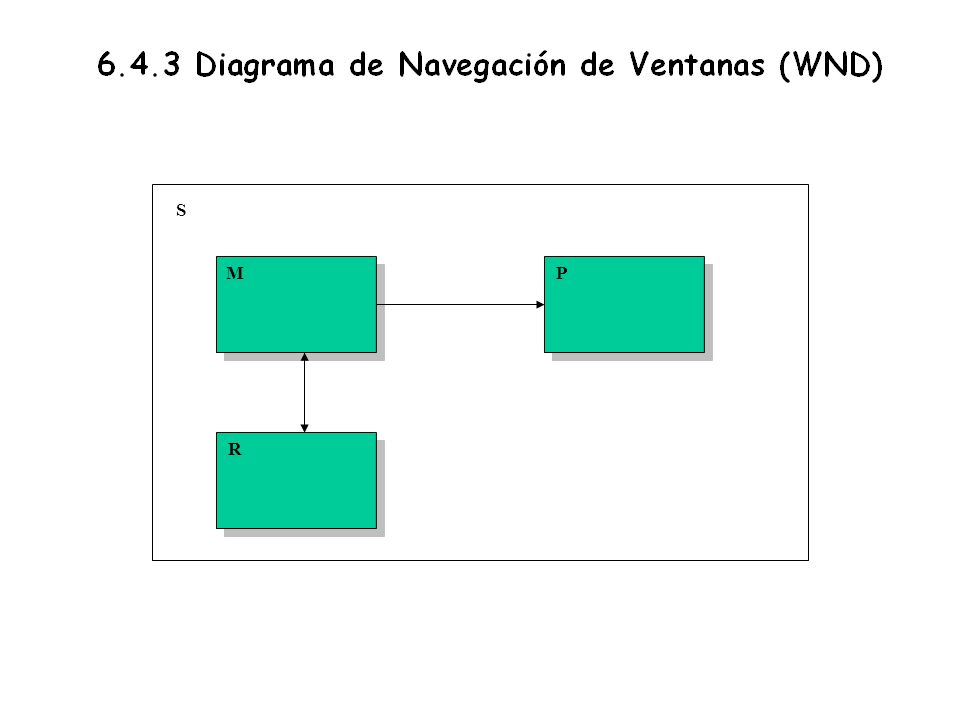

27 S M R P

28

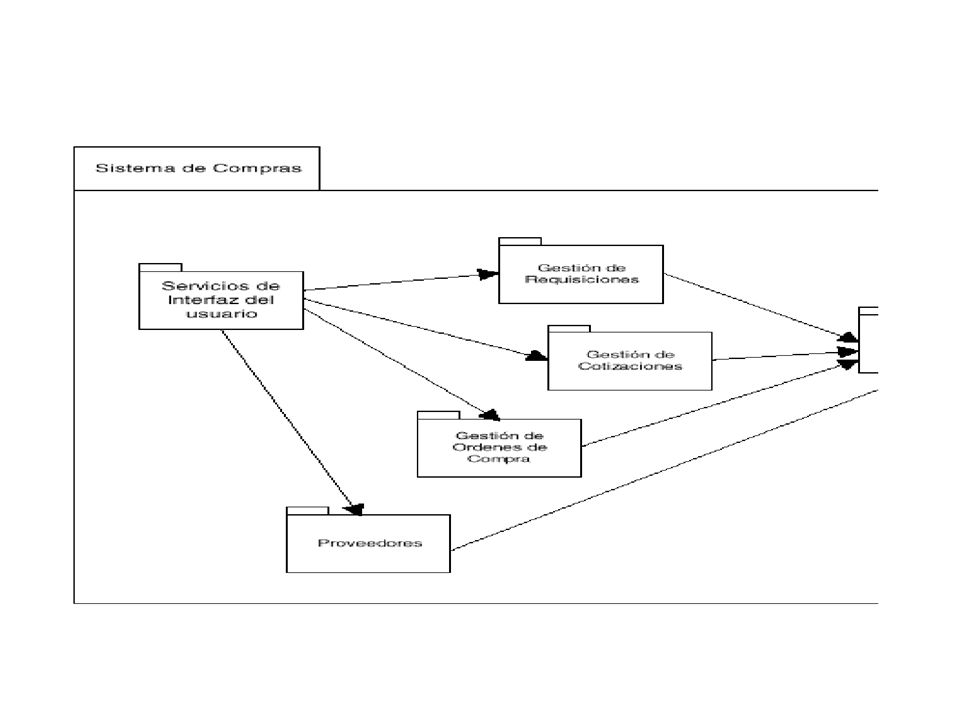

29

30

31

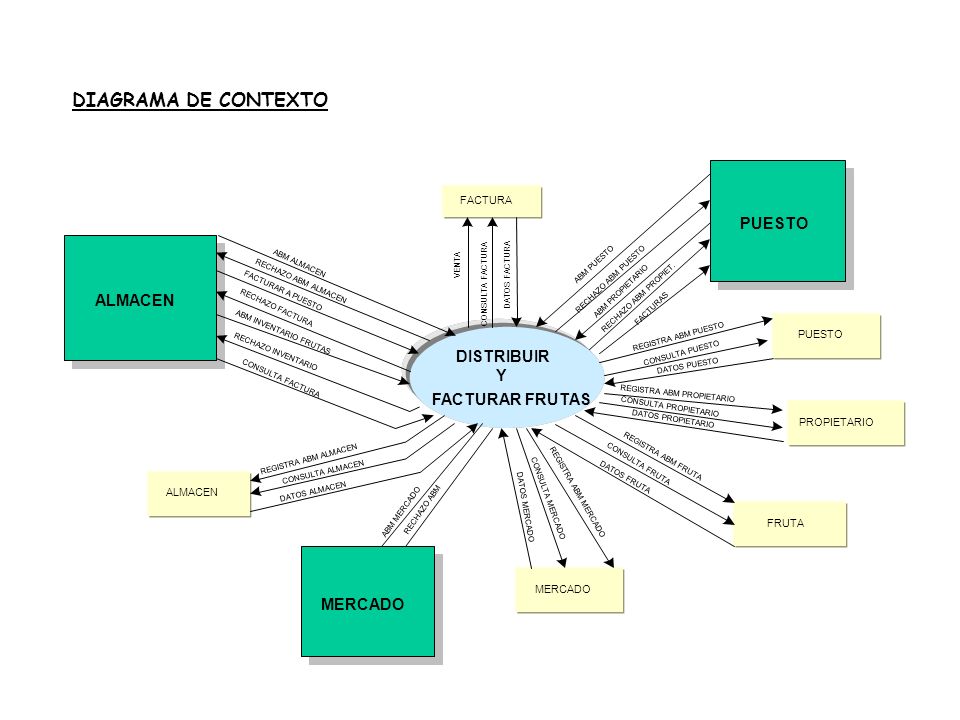

32 DISTRIBUIR Y FACTURAR FRUTAS ALMACEN MERCADO FACTURA FRUTA MERCADO PUESTO PROPIETARIO ABM ALMACEN RECHAZO ABM ALMACEN FACTURAR A PUESTO RECHAZO FACTURA ABM INVENTARIO FRUTAS RECHAZO INVENTARIO CONSULTA FACTURA REGISTRA ABM ALMACEN CONSULTA ALMACEN DATOS ALMACEN ABM MERCADO RECHAZO ABM VENTA CONSULTA FACTURA DATOS FACTURA ABM PUESTO RECHAZO ABM PUESTO ABM PROPIETARIO RECHAZO ABM PROPIET. FACTURAS REGISTRA ABM PROPIETARIO CONSULTA PROPIETARIO DATOS PROPIETARIO PUESTO REGISTRA ABM PUESTO CONSULTA PUESTO DATOS PUESTO REGISTRA ABM FRUTA CONSULTA FRUTA DATOS FRUTA REGISTRA ABM MERCADO CONSULTA MERCADO DATOS MERCADO DIAGRAMA DE CONTEXTO

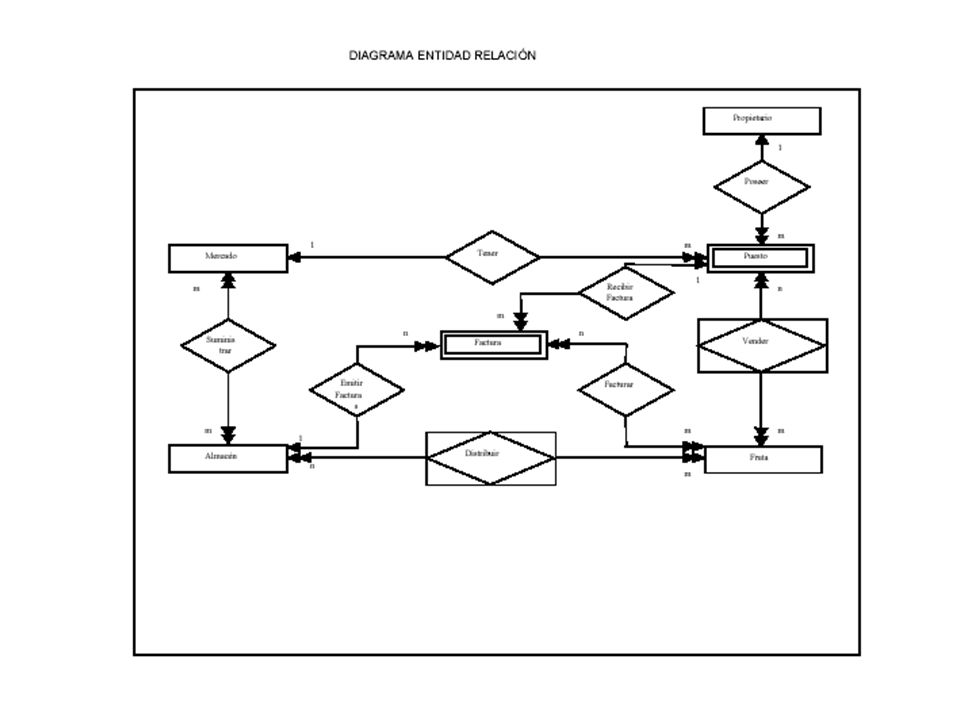

33

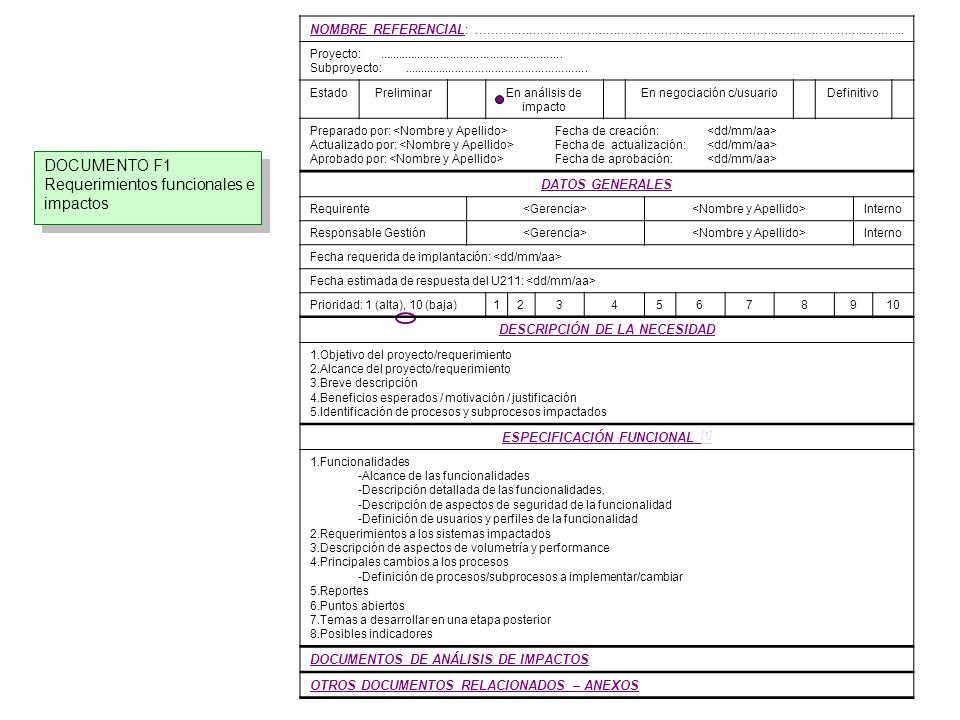

34 NOMBRE REFERENCIAL:..................................................................................................................... Proyecto:........................................................ Subproyecto:........................................................ EstadoPreliminarEn análisis de impacto En negociación c/usuarioDefinitivo Preparado por: Fecha de creación: Actualizado por: Fecha de actualización: Aprobado por: Fecha de aprobación: DATOS GENERALES Requirente Interno Responsable Gestión Interno Fecha requerida de implantación: Fecha estimada de respuesta del U211: Prioridad: 1 (alta), 10 (baja)12345678910 DESCRIPCIÓN DE LA NECESIDAD 1. Objetivo del proyecto/requerimiento 2. Alcance del proyecto/requerimiento 3. Breve descripción 4. Beneficios esperados / motivación / justificación 5. Identificación de procesos y subprocesos impactados ESPECIFICACIÓN FUNCIONAL [1] [1] 1. Funcionalidades - Alcance de las funcionalidades - Descripción detallada de las funcionalidades. - Descripción de aspectos de seguridad de la funcionalidad - Definición de usuarios y perfiles de la funcionalidad 2. Requerimientos a los sistemas impactados 3. Descripción de aspectos de volumetría y performance 4. Principales cambios a los procesos - Definición de procesos/subprocesos a implementar/cambiar 5. Reportes 6. Puntos abiertos 7. Temas a desarrollar en una etapa posterior 8. Posibles indicadores DOCUMENTOS DE ANÁLISIS DE IMPACTOS OTROS DOCUMENTOS RELACIONADOS – ANEXOS DOCUMENTO F1 Requerimientos funcionales e impactos DOCUMENTO F1 Requerimientos funcionales e impactos

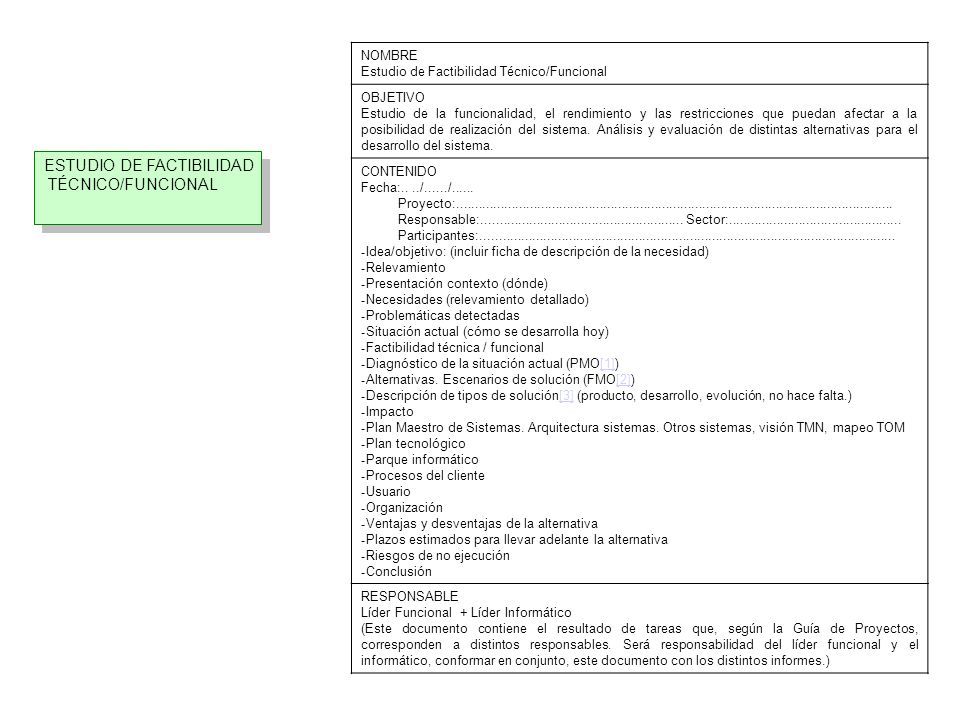

35 NOMBRE Estudio de Factibilidad Técnico/Funcional OBJETIVO Estudio de la funcionalidad, el rendimiento y las restricciones que puedan afectar a la posibilidad de realización del sistema. Análisis y evaluación de distintas alternativas para el desarrollo del sistema. CONTENIDO Fecha:..../....../...... Proyecto:....................................................................................................................... Responsable:....................................................... Sector:............................................... Participantes:................................................................................................................. - Idea/objetivo: (incluir ficha de descripción de la necesidad) - Relevamiento - Presentación contexto (dónde) - Necesidades (relevamiento detallado) - Problemáticas detectadas - Situación actual (cómo se desarrolla hoy) - Factibilidad técnica / funcional - Diagnóstico de la situación actual (PMO[1])[1] - Alternativas. Escenarios de solución (FMO[2])[2] - Descripción de tipos de solución[3] (producto, desarrollo, evolución, no hace falta.)[3] - Impacto - Plan Maestro de Sistemas. Arquitectura sistemas. Otros sistemas, visión TMN, mapeo TOM - Plan tecnológico - Parque informático - Procesos del cliente - Usuario - Organización - Ventajas y desventajas de la alternativa - Plazos estimados para llevar adelante la alternativa - Riesgos de no ejecución - Conclusión RESPONSABLE Líder Funcional + Líder Informático (Este documento contiene el resultado de tareas que, según la Guía de Proyectos, corresponden a distintos responsables. Será responsabilidad del líder funcional y el informático, conformar en conjunto, este documento con los distintos informes.) ESTUDIO DE FACTIBILIDAD TÉCNICO/FUNCIONAL ESTUDIO DE FACTIBILIDAD TÉCNICO/FUNCIONAL

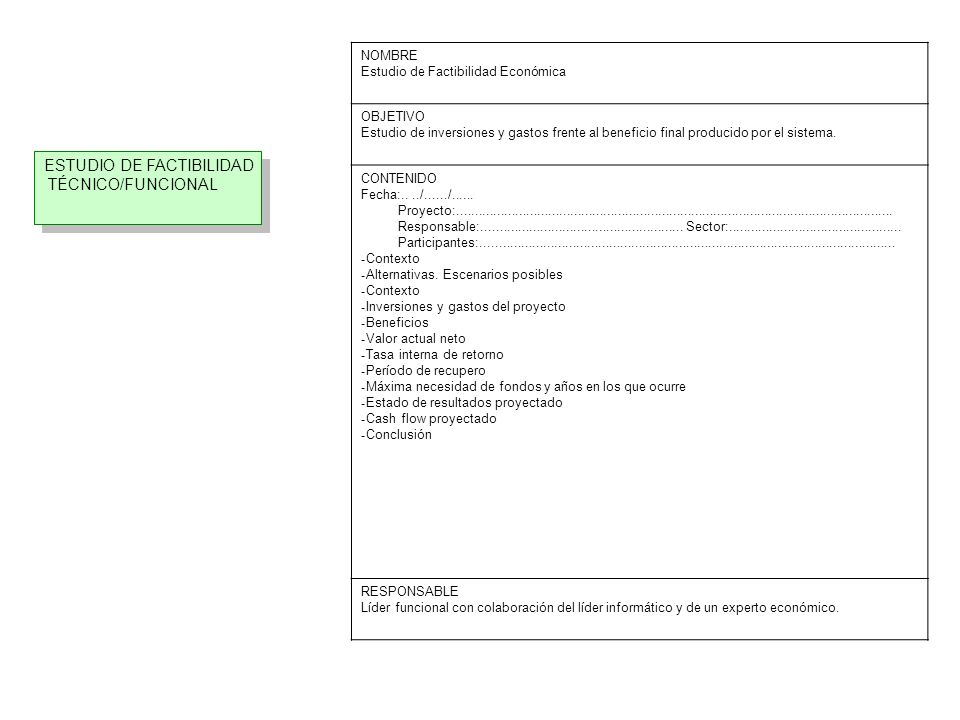

36 ESTUDIO DE FACTIBILIDAD TÉCNICO/FUNCIONAL ESTUDIO DE FACTIBILIDAD TÉCNICO/FUNCIONAL NOMBRE Estudio de Factibilidad Económica OBJETIVO Estudio de inversiones y gastos frente al beneficio final producido por el sistema. CONTENIDO Fecha:..../....../...... Proyecto:....................................................................................................................... Responsable:....................................................... Sector:............................................... Participantes:................................................................................................................. - Contexto - Alternativas. Escenarios posibles - Contexto - Inversiones y gastos del proyecto - Beneficios - Valor actual neto - Tasa interna de retorno - Período de recupero - Máxima necesidad de fondos y años en los que ocurre - Estado de resultados proyectado - Cash flow proyectado - Conclusión RESPONSABLE Líder funcional con colaboración del líder informático y de un experto económico.

37 NOMBRE Informe Ejecutivo de Estudio de Factibilidad OBJETIVO Describir sintéticamente las alternativas desarrolladas en los estudios de factibilidad técnico/funcional y económico para ser presentado al Comité. CONTENIDO Fecha:..../....../...... Proyecto:....................................................................................................................... Responsable:....................................................... Sector:............................................... Participantes:................................................................................................................. - Objetivo - Alternativas - Descripción técnica/funcional - Estudio económico - Plazos Estimados - Impacto - Conclusión RESPONSABLE Líder Funcional DOCUMENTO F2 Solución técnica a los requerimientos funcionales DOCUMENTO F2 Solución técnica a los requerimientos funcionales

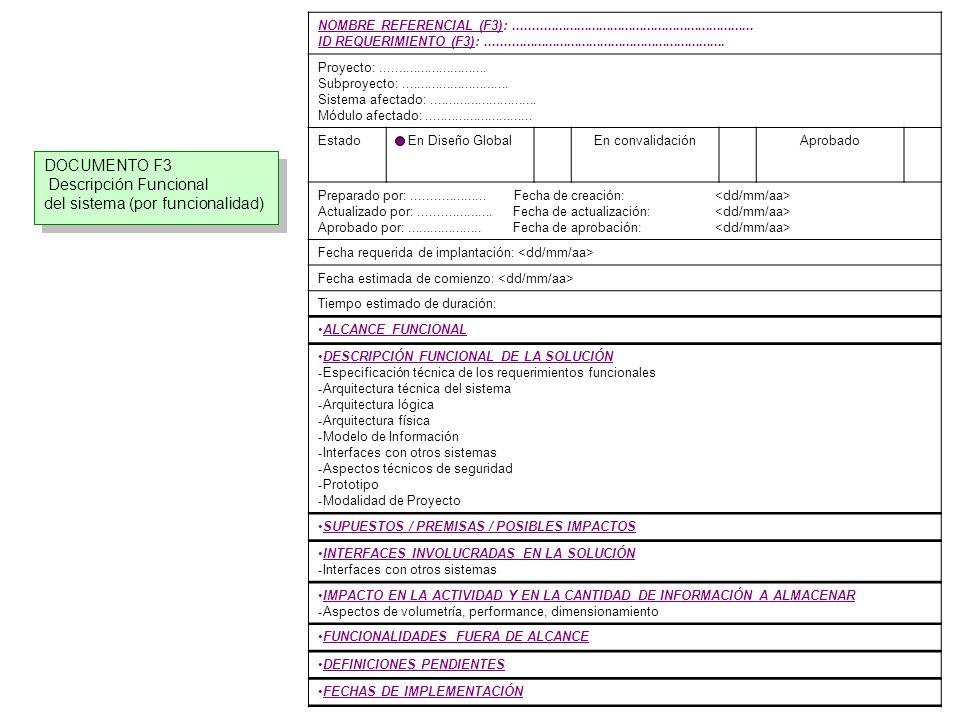

38 NOMBRE REFERENCIAL (F3):................................................................. ID REQUERIMIENTO (F3):................................................................. Proyecto:............................. Subproyecto:............................. Sistema afectado:............................. Módulo afectado:............................. EstadoEn Diseño GlobalEn convalidaciónAprobado Preparado por:.................... Fecha de creación: Actualizado por:.................... Fecha de actualización: Aprobado por:.................... Fecha de aprobación: Fecha requerida de implantación: Fecha estimada de comienzo: Tiempo estimado de duración: ALCANCE FUNCIONAL DESCRIPCIÓN FUNCIONAL DE LA SOLUCIÓN - Especificación técnica de los requerimientos funcionales - Arquitectura técnica del sistema - Arquitectura lógica - Arquitectura física - Modelo de Información - Interfaces con otros sistemas - Aspectos técnicos de seguridad - Prototipo - Modalidad de Proyecto SUPUESTOS / PREMISAS / POSIBLES IMPACTOS INTERFACES INVOLUCRADAS EN LA SOLUCIÓN - Interfaces con otros sistemas IMPACTO EN LA ACTIVIDAD Y EN LA CANTIDAD DE INFORMACIÓN A ALMACENAR - Aspectos de volumetría, performance, dimensionamiento FUNCIONALIDADES FUERA DE ALCANCE DEFINICIONES PENDIENTES FECHAS DE IMPLEMENTACIÓN DOCUMENTO F3 Descripción Funcional del sistema (por funcionalidad) DOCUMENTO F3 Descripción Funcional del sistema (por funcionalidad)
