3.- La característica inherente de una válvula serie 1200 de 3” de diámetro nominal, se muestra en la tabla siguiente: Graficar e indicar de qué tipo de.

Presentación del tema: "3.- La característica inherente de una válvula serie 1200 de 3” de diámetro nominal, se muestra en la tabla siguiente: Graficar e indicar de qué tipo de."— Transcripción de la presentación:

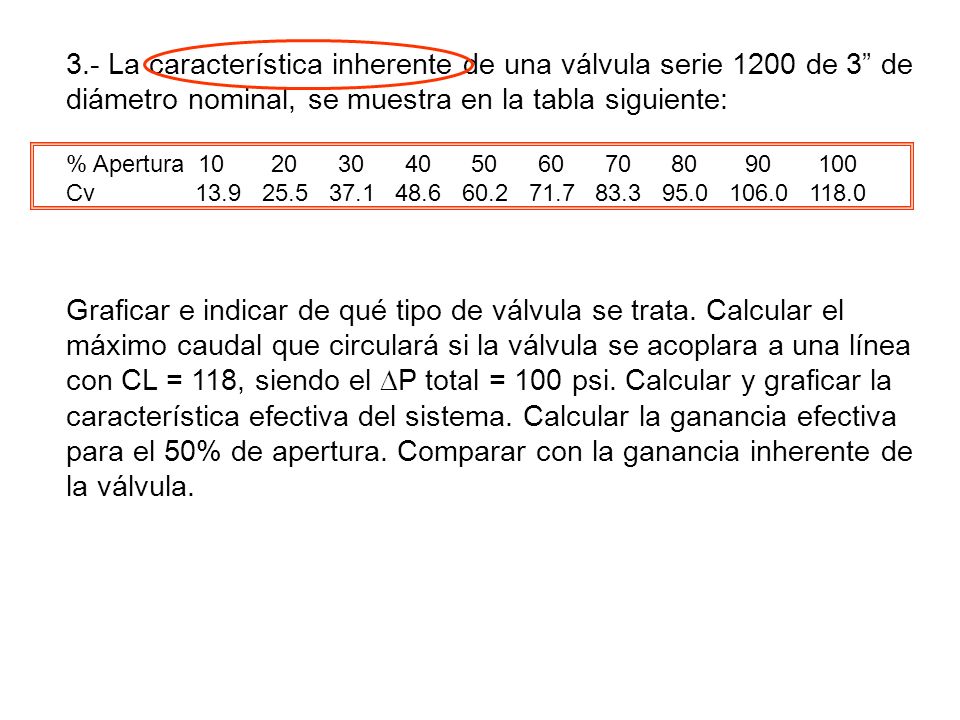

1 3.- La característica inherente de una válvula serie 1200 de 3” de diámetro nominal, se muestra en la tabla siguiente: Graficar e indicar de qué tipo de válvula se trata. Calcular el máximo caudal que circulará si la válvula se acoplara a una línea con CL = 118, siendo el  P total = 100 psi. Calcular y graficar la característica efectiva del sistema. Calcular la ganancia efectiva para el 50% de apertura. Comparar con la ganancia inherente de la válvula. % Apertura 10 20 30 40 50 60 70 80 90 100 Cv 13.9 25.5 37.1 48.6 60.2 71.7 83.3 95.0 106.0 118.0

2 3.- La característica inherente de una válvula serie 1200 de 3” de diámetro nominal, se muestra en la tabla siguiente: Graficar e indicar de qué tipo de válvula se trata. Calcular el máximo caudal que circulará si la válvula se acoplara a una línea con CL = 118, siendo el  P total = 100 psi. Calcular y graficar la característica efectiva del sistema. Calcular la ganancia efectiva para el 50% de apertura. Comparar con la ganancia inherente de la válvula. % Apertura 10 20 30 40 50 60 70 80 90 100 Cv 13.9 25.5 37.1 48.6 60.2 71.7 83.3 95.0 106.0 118.0

3 3.- La característica inherente de una válvula serie 1200 de 3” de diámetro nominal, se muestra en la tabla siguiente: Graficar % Apertura 10 20 30 40 50 60 70 80 90 100 Cv 13.9 25.5 37.1 48.6 60.2 71.7 83.3 95.0 106.0 118.0 Cvmax Característica Inherente Cv / Cvmax vs apertura

4 3.- La característica inherente de una válvula serie 1200 de 3” de diámetro nominal, se muestra en la tabla siguiente: Graficar % Apertura 10 20 30 40 50 60 70 80 90 100 Cv 13.9 25.5 37.1 48.6 60.2 71.7 83.3 95.0 106.0 118.0 Cv / Cvmax vs apertura Ci (Cv/Cvmax) 0,12 0,22 0,31 0,41 0,51 0,61 0,71 0,81 0,90 1,00 Característica Inherente

5 3.- La característica inherente de una válvula serie 1200 de 3” de diámetro nominal, se muestra en la tabla siguiente: Graficar e indicar de qué tipo de válvula se trata. % Apertura 10 20 30 40 50 60 70 80 90 100 Cv 13.9 25.5 37.1 48.6 60.2 71.7 83.3 95.0 106.0 118.0 LINEAL Ci (Cv/Cvmax) 0,12 0,22 0,31 0,41 0,51 0,61 0,71 0,81 0,90 1,00

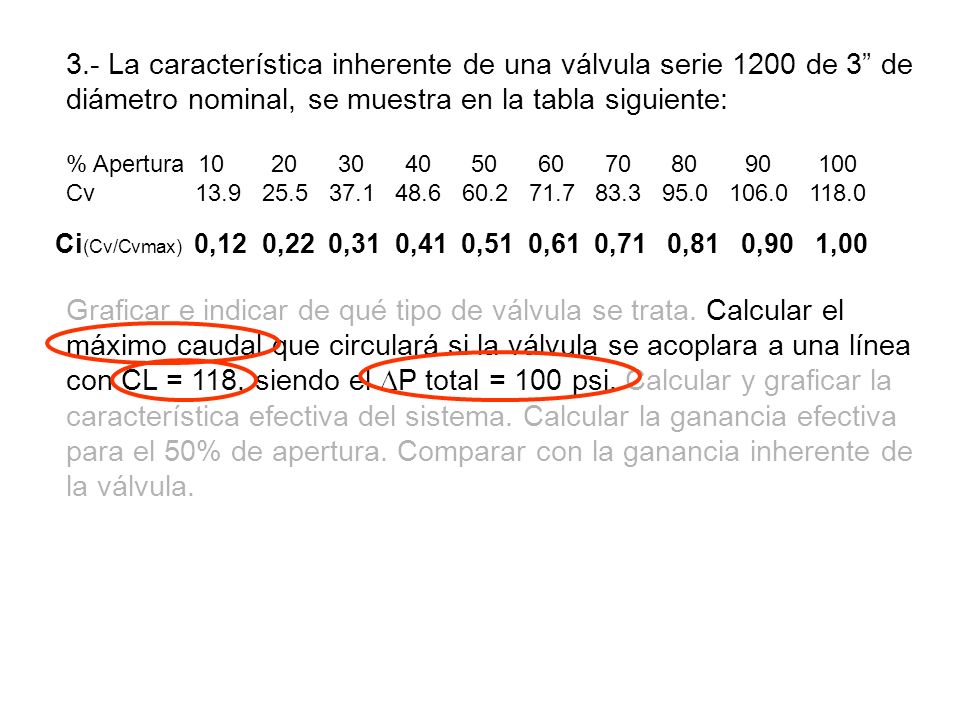

6 3.- La característica inherente de una válvula serie 1200 de 3” de diámetro nominal, se muestra en la tabla siguiente: Graficar e indicar de qué tipo de válvula se trata. Calcular el máximo caudal que circulará si la válvula se acoplara a una línea con CL = 118, siendo el  P total = 100 psi. Calcular y graficar la característica efectiva del sistema. Calcular la ganancia efectiva para el 50% de apertura. Comparar con la ganancia inherente de la válvula. % Apertura 10 20 30 40 50 60 70 80 90 100 Cv 13.9 25.5 37.1 48.6 60.2 71.7 83.3 95.0 106.0 118.0 Ci (Cv/Cvmax) 0,12 0,22 0,31 0,41 0,51 0,61 0,71 0,81 0,90 1,00

7 % Apertura 10 20 30 40 50 60 70 80 90 100 Cv 13.9 25.5 37.1 48.6 60.2 71.7 83.3 95.0 106.0 118.0 CL = 118  P total = 100 psi máximo caudal 3.- La característica inherente de una válvula serie 1200 de 3” de diámetro nominal, se muestra en la tabla siguiente: Ci (Cv/Cvmax) 0,12 0,22 0,31 0,41 0,51 0,61 0,71 0,81 0,90 1,00

8 3.- La característica inherente de una válvula serie 1200 de 3” de diámetro nominal, se muestra en la tabla siguiente: % Apertura 10 20 30 40 50 60 70 80 90 100 Cv 13.9 25.5 37.1 48.6 60.2 71.7 83.3 95.0 106.0 118.0 Cv = Cvmax = 118 CL = 118  P total = 100 psi máximo caudal DP = DP L + DP V FC DP  = Válvula en serie con la línea Ci (Cv/Cvmax) 0,12 0,22 0,31 0,41 0,51 0,61 0,71 0,81 0,90 1,00

9 3.- La característica inherente de una válvula serie 1200 de 3” de diámetro nominal, se muestra en la tabla siguiente: % Apertura 10 20 30 40 50 60 70 80 90 100 Cv 13.9 25.5 37.1 48.6 60.2 71.7 83.3 95.0 106.0 118.0 Cv = Cvmax = 118 FC DP  = =1 DP = DP L + DP V DP = (F / C) 2 CL = 118  P total = 100 psi máximo caudal Ci (Cv/Cvmax) 0,12 0,22 0,31 0,41 0,51 0,61 0,71 0,81 0,90 1,00

10 3.- La característica inherente de una válvula serie 1200 de 3” de diámetro nominal, se muestra en la tabla siguiente: % Apertura 10 20 30 40 50 60 70 80 90 100 Cv 13.9 25.5 37.1 48.6 60.2 71.7 83.3 95.0 106.0 118.0 Cv = Cvmax = 118 DP = DP L + DP V DP = ( F / C L ) 2 + ( F / C V ) 2 100 PSI 118 GPM (PSI) -1/2 F = 834 GPM 118 GPM (PSI) -1/2 DP = (F / C) 2 CL = 118  P total = 100 psi máximo caudal Ci (Cv/Cvmax) 0,12 0,22 0,31 0,41 0,51 0,61 0,71 0,81 0,90 1,00

11 3.- La característica inherente de una válvula serie 1200 de 3” de diámetro nominal, se muestra en la tabla siguiente: Graficar e indicar de qué tipo de válvula se trata. Calcular el máximo caudal que circulará si la válvula se acoplara a una línea con CL = 118, siendo el  P total = 100 psi. Calcular y graficar la característica efectiva del sistema. Calcular la ganancia efectiva para el 50% de apertura. Comparar con la ganancia inherente de la válvula. % Apertura 10 20 30 40 50 60 70 80 90 100 Cv 13.9 25.5 37.1 48.6 60.2 71.7 83.3 95.0 106.0 118.0 Ci (Cv/Cvmax) 0,12 0,22 0,31 0,41 0,51 0,61 0,71 0,81 0,90 1,00

12 3.- La característica inherente de una válvula serie 1200 de 3” de diámetro nominal, se muestra en la tabla siguiente: % Apertura 10 20 30 40 50 60 70 80 90 100 Cv 13.9 25.5 37.1 48.6 60.2 71.7 83.3 95.0 106.0 118.0 DP = ( F / C L ) 2 + ( F / C V ) 2 característica efectiva = ( F / C E ) 2 Ci (Cv/Cvmax) 0,12 0,22 0,31 0,41 0,51 0,61 0,71 0,81 0,90 1,00

13 3.- La característica inherente de una válvula serie 1200 de 3” de diámetro nominal, se muestra en la tabla siguiente: % Apertura 10 20 30 40 50 60 70 80 90 100 Cv 13.9 25.5 37.1 48.6 60.2 71.7 83.3 95.0 106.0 118.0 DP = ( 1 / C L ) 2 + ( 1 / C V ) 2 característica efectiva = ( 1 / C E ) 2 118 GPM (PSI) -1/2 Ci (Cv/Cvmax) 0,12 0,22 0,31 0,41 0,51 0,61 0,71 0,81 0,90 1,00 C E 13,8 24,9 35,4 44,9 53,6 61,3 68,1 74,0 78,9 83,4 C E / C Emax 0,17 0,30 0,42 0,54 0,64 0,73 0,82 0,89 0,95 1,00

14 3.- La característica inherente de una válvula serie 1200 de 3” de diámetro nominal, se muestra en la tabla siguiente: % Apertura 10 20 30 40 50 60 70 80 90 100 Cv 13.9 25.5 37.1 48.6 60.2 71.7 83.3 95.0 106.0 118.0 Ci (Cv/Cvmax) 0,12 0,22 0,31 0,41 0,51 0,61 0,71 0,81 0,90 1,00 C E 13,8 24,9 35,4 44,9 53,6 61,3 68,1 74,0 78,9 83,4 C E / C Emax 0,17 0,30 0,42 0,54 0,64 0,73 0,82 0,89 0,95 1,00

15 3.- La característica inherente de una válvula serie 1200 de 3” de diámetro nominal, se muestra en la tabla siguiente: % Apertura 10 20 30 40 50 60 70 80 90 100 Cv 13.9 25.5 37.1 48.6 60.2 71.7 83.3 95.0 106.0 118.0 Ci (Cv/Cvmax) 0,12 0,22 0,31 0,41 0,51 0,61 0,71 0,81 0,90 1,00 C E 13,8 24,9 35,4 44,9 53,6 61,3 68,1 74,0 78,9 83,4 C E / C Emax 0,17 0,30 0,42 0,54 0,64 0,73 0,82 0,89 0,95 1,00

16 3.- La característica inherente de una válvula serie 1200 de 3” de diámetro nominal, se muestra en la tabla siguiente: % Apertura 10 20 30 40 50 60 70 80 90 100 Cv 13.9 25.5 37.1 48.6 60.2 71.7 83.3 95.0 106.0 118.0 Ci (Cv/Cvmax) 0,12 0,22 0,31 0,41 0,51 0,61 0,71 0,81 0,90 1,00 C E 13,8 24,9 35,4 44,9 53,6 61,3 68,1 74,0 78,9 83,4 C E / C Emax 0,17 0,30 0,42 0,54 0,64 0,73 0,82 0,89 0,95 1,00 3.- La característica inherente de una válvula serie 1200 de 3” de diámetro nominal, se muestra en la tabla siguiente: Ganancia Efectiva (del sistema) (68,1 – 53,6) (0,6 – 0,4) == 72,5 dC E dx

17 3.- La característica inherente de una válvula serie 1200 de 3” de diámetro nominal, se muestra en la tabla siguiente: % Apertura 10 20 30 40 50 60 70 80 90 100 Cv 13.9 25.5 37.1 48.6 60.2 71.7 83.3 95.0 106.0 118.0 Ci (Cv/Cvmax) 0,12 0,22 0,31 0,41 0,51 0,61 0,71 0,81 0,90 1,00 C E 13,8 24,9 35,4 44,9 53,6 61,3 68,1 74,0 78,9 83,4 C E / C Emax 0,17 0,30 0,42 0,54 0,64 0,73 0,82 0,89 0,95 1,00 3.- La característica inherente de una válvula serie 1200 de 3” de diámetro nominal, se muestra en la tabla siguiente: Ganancia Inherente (de la válvula) (71,7 – 48,6) (0,6 – 0,4) == 115,5 dC V dx
