1 LOS ÁTOMOS Y LA ELECTRICIDAD : LAS CELDAS
Profesora gilda Diaz Math and Science Partnership for the 21st Century Elementary and Middle School MSP-21 academia de verano 14 de junio de 2016

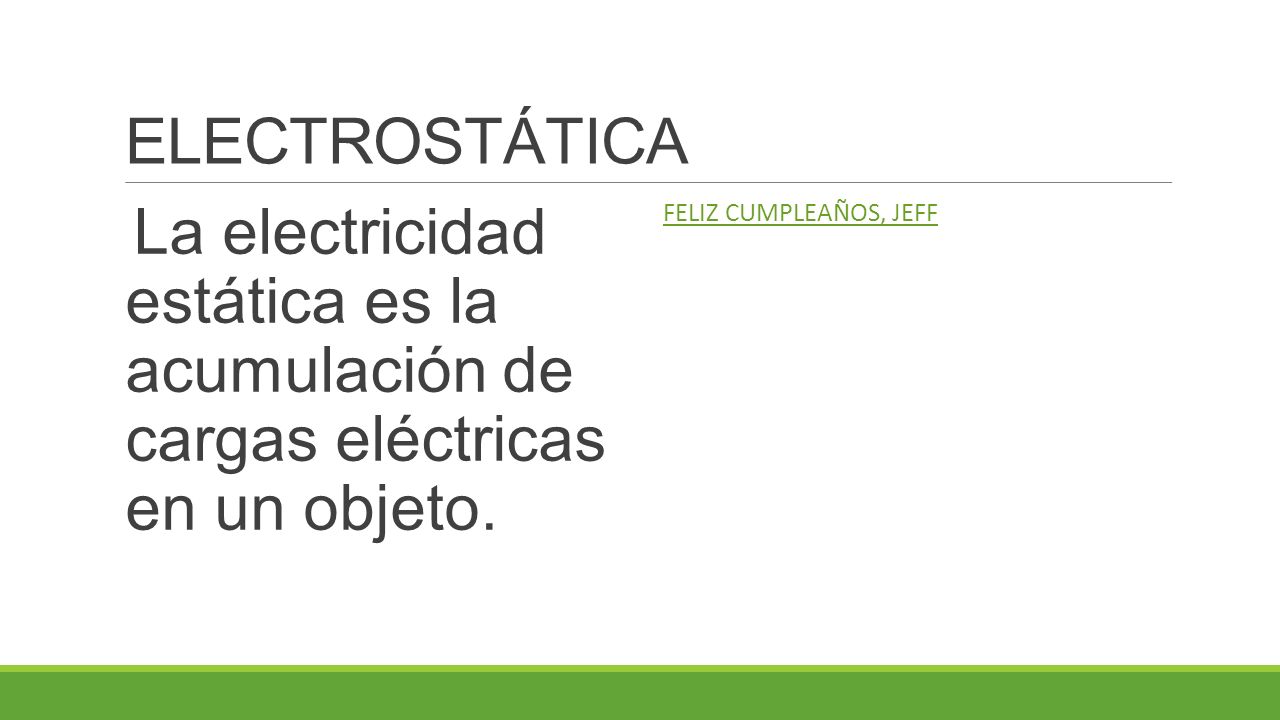

2 ELECTROSTÁTICA La electricidad estática es la acumulación de cargas eléctricas en un objeto. FELIZ CUMPLEAÑOS, JEFF

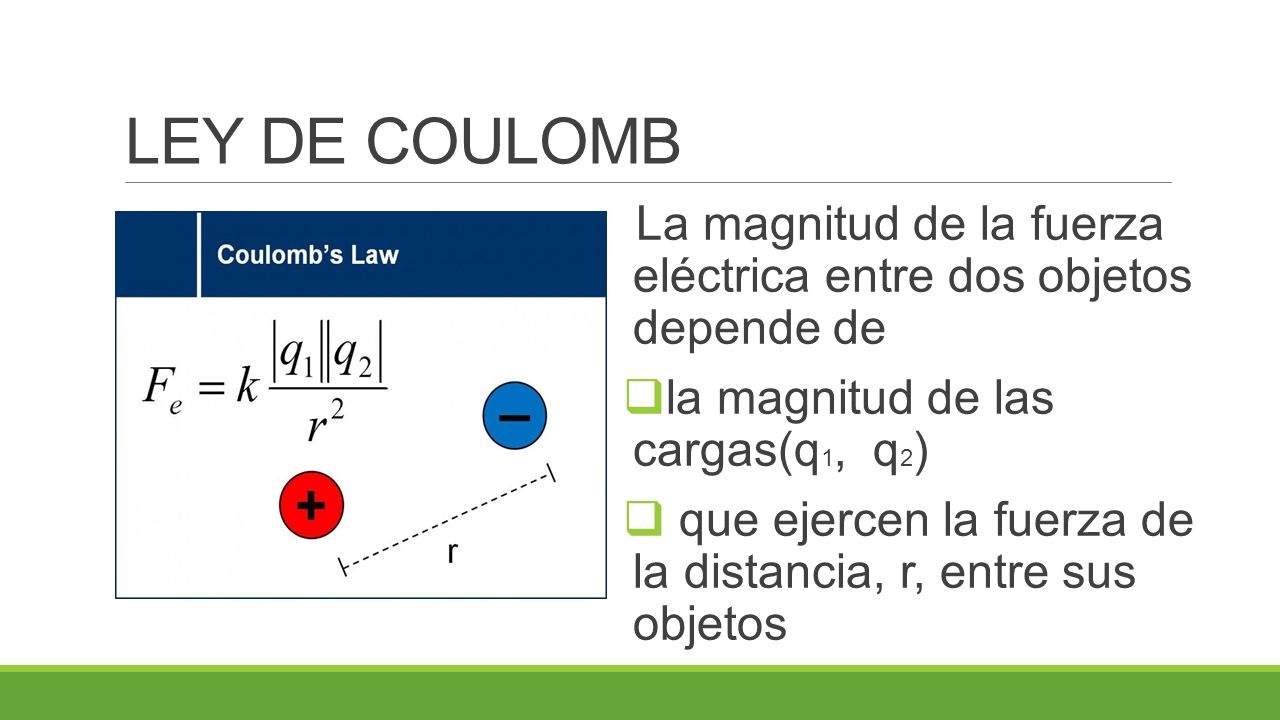

3 LEY DE COULOMB La magnitud de la fuerza eléctrica entre dos objetos depende de la magnitud de las cargas(q1, q2) que ejercen la fuerza de la distancia, r, entre sus objetos

4 LA ELECTRICIDAD ESTÁTICA
LA LANA Y LOS GLOBOS

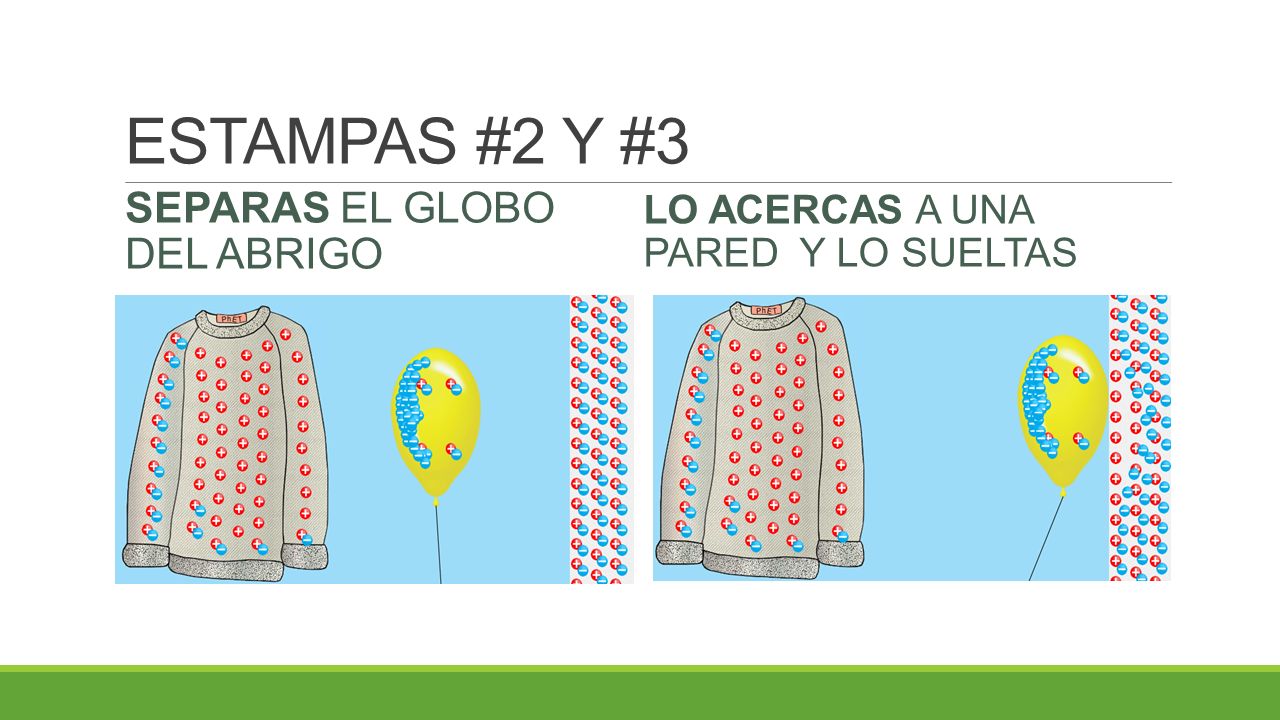

5 ESTAMPAS #2 Y #3 Separas el globo del abrigo
LO ACERCAs A UNA PARED Y LO SueLTas

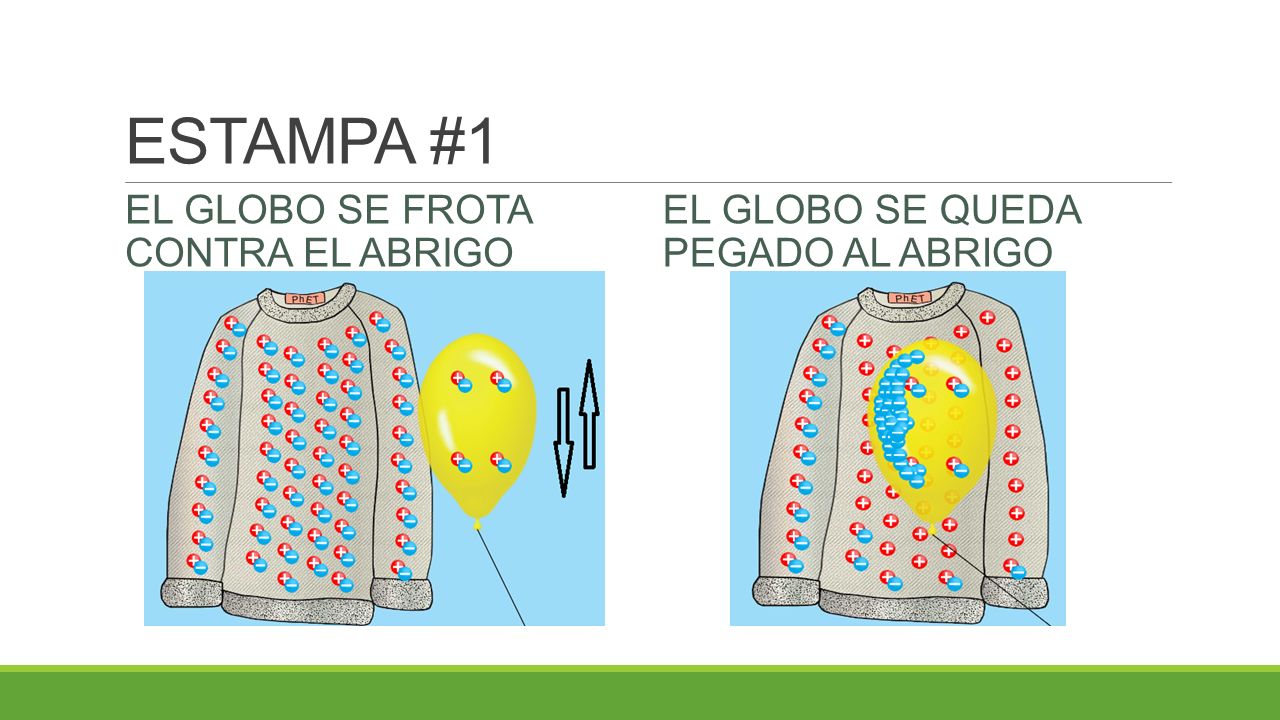

6 ESTAMPA #1 El globo se frota contra el abrigo
El globo se queda pegado al abrigo

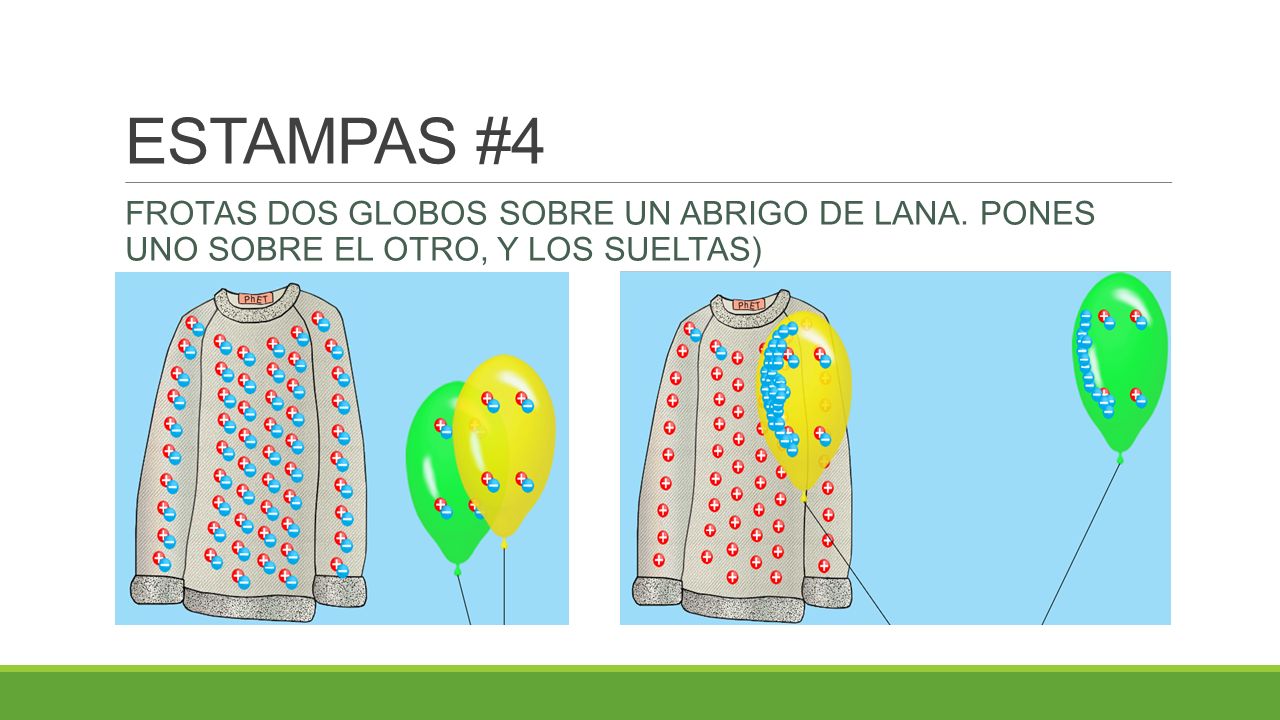

7 ESTAMPAS #4 Frotas dos globos sobre un abrigo de lana. Pones uno sobre el otro, y los sueltas)

8 LA ELECTRICIDAD SE DEBE A LA TRANSFERENCIA DE ELECTRONES
FORMAS DE TRANSFERIR LOS ELECTRONES POR FRICCIÓN (puede producer electricidad estática) POR INDUCCIÓN (puede producir electricidad estática) POR CONDUCCIÓN MEDIANTE UNA REACCIÓN QUÍMICA

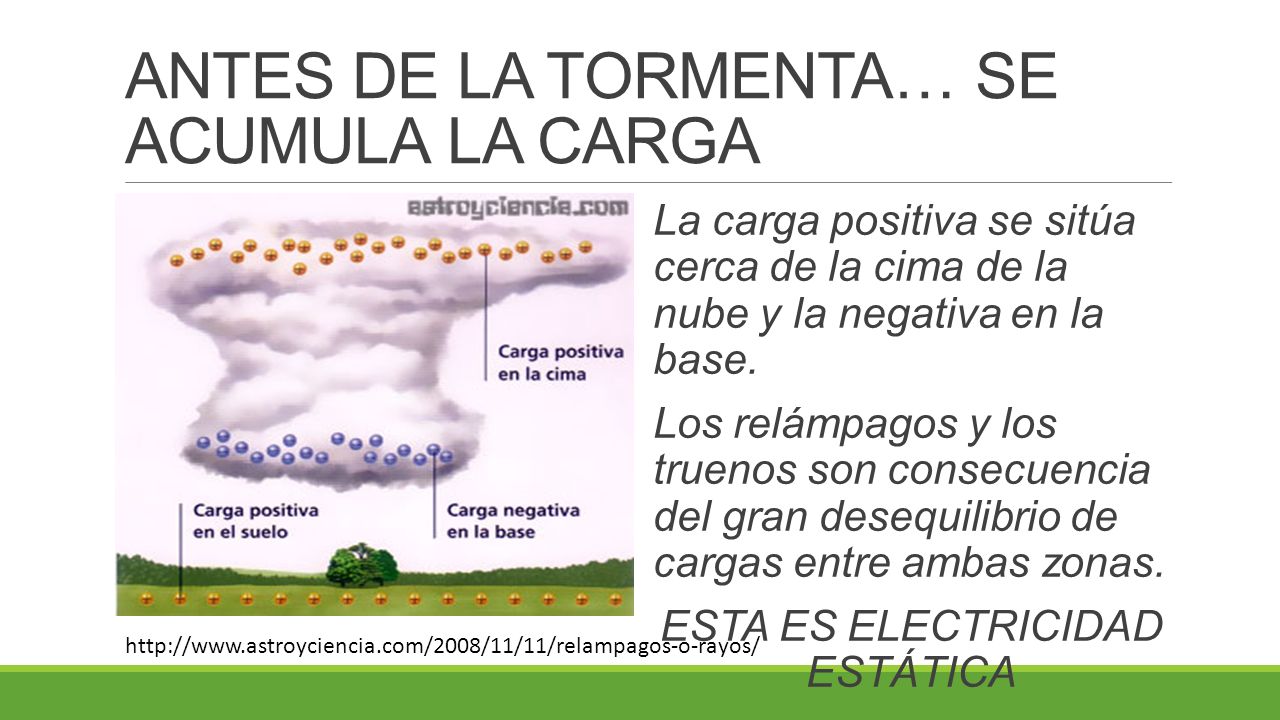

9 ANTES DE LA TORMENTA… SE ACUMULA LA CARGA
La carga positiva se sitúa cerca de la cima de la nube y la negativa en la base. Los relámpagos y los truenos son consecuencia del gran desequilibrio de cargas entre ambas zonas. ESTA ES ELECTRICIDAD ESTÁTICA

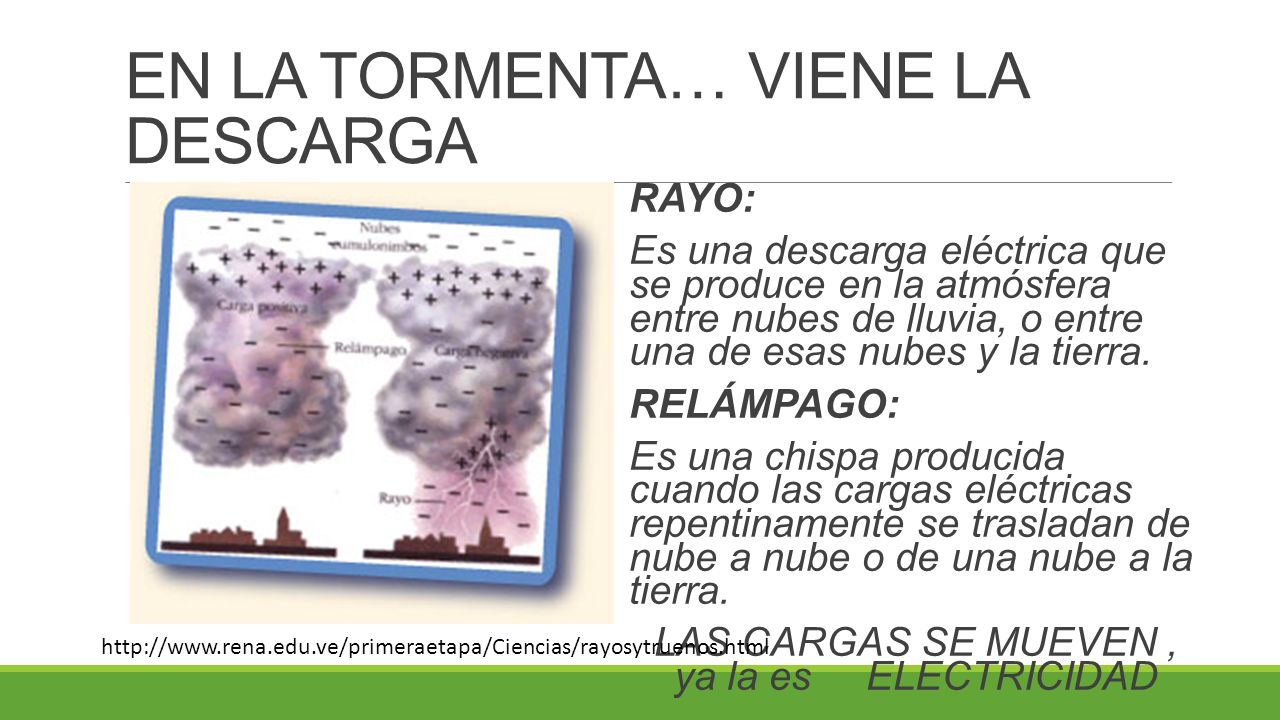

10 EN LA TORMENTA… VIENE LA DESCARGA
RAYO: Es una descarga eléctrica que se produce en la atmósfera entre nubes de lluvia, o entre una de esas nubes y la tierra. RELÁMPAGO: Es una chispa producida cuando las cargas eléctricas repentinamente se trasladan de nube a nube o de una nube a la tierra. LAS CARGAS SE MUEVEN , ya la es ELECTRICIDAD

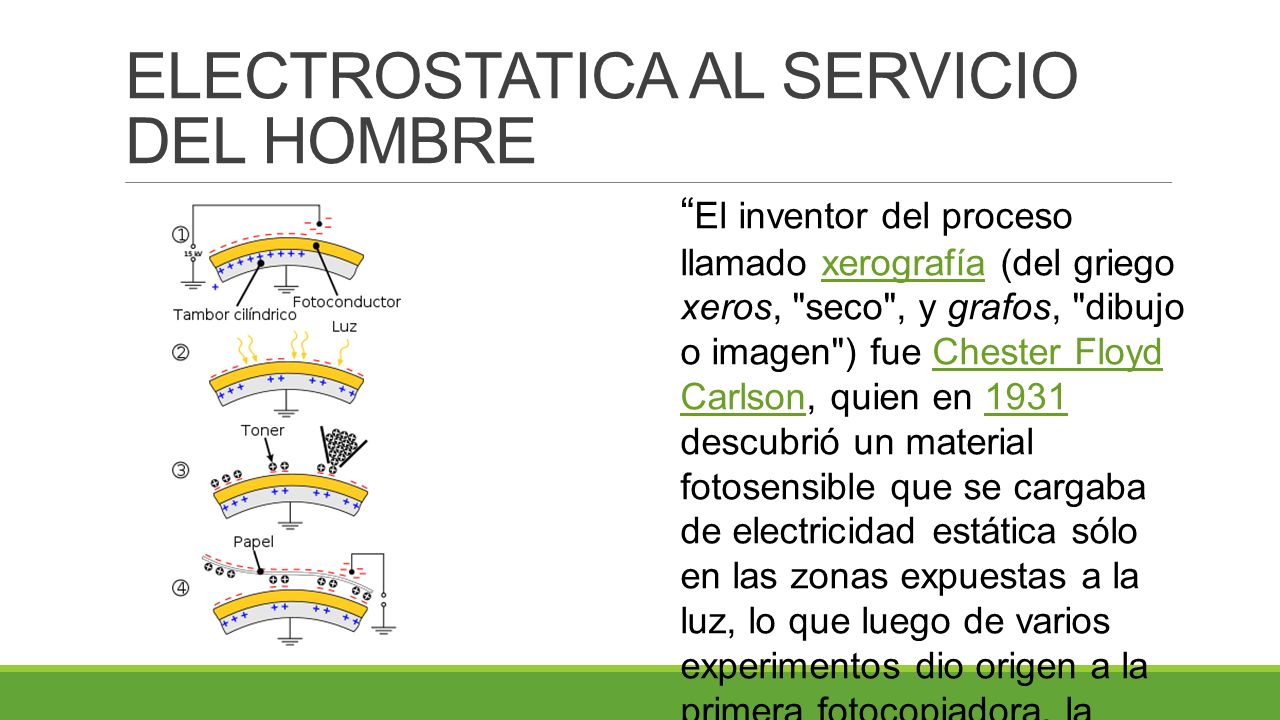

11 ELECTROSTATICA AL SERVICIO DEL HOMBRE
“El inventor del proceso llamado xerografía (del griego xeros, "seco", y grafos, "dibujo o imagen") fue Chester Floyd Carlson, quien en 1931 descubrió un material fotosensible que se cargaba de electricidad estática sólo en las zonas expuestas a la luz, lo que luego de varios experimentos dio origen a la primera fotocopiadora, la Xerox 914, por parte de la empresa “Haloid”, actualmente Xerox Corporation

12 ELECTROSTATICA AL SERVICIO DEL HOMBRE
“El inventor del proceso llamado xerografía (del griego xeros, "seco", y grafos, "dibujo o imagen") fue Chester Floyd Carlson, quien en 1931 descubrió un material fotosensible que se cargaba de electricidad estática sólo en las zonas expuestas a la luz, lo que luego de varios experimentos dio origen a la primera fotocopiadora, la Xerox 914, por parte de la empresa “Haloid”, actualmente Xerox Corporation

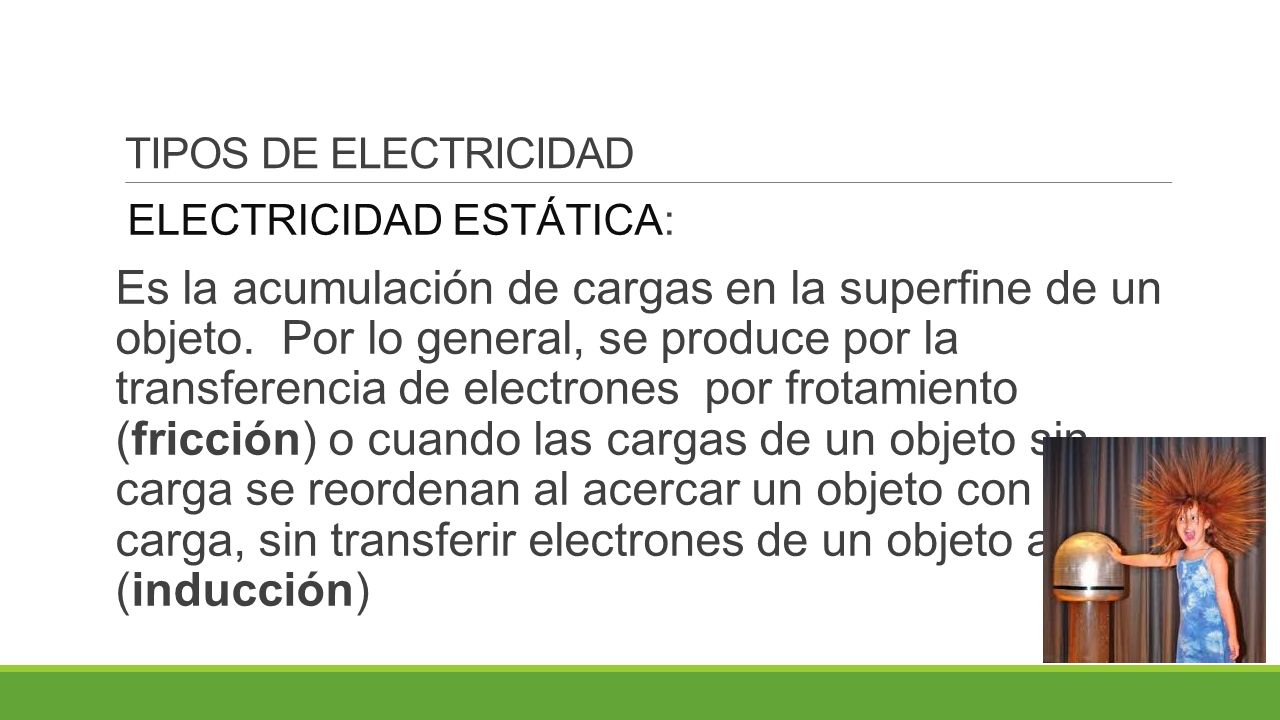

13 TIPOS DE ELECTRICIDAD ELECTRICIDAD ESTÁTICA: Es la acumulación de cargas en la superfine de un objeto. Por lo general, se produce por la transferencia de electrones por frotamiento (fricción) o cuando las cargas de un objeto sin carga se reordenan al acercar un objeto con carga, sin transferir electrones de un objeto al otro (inducción)

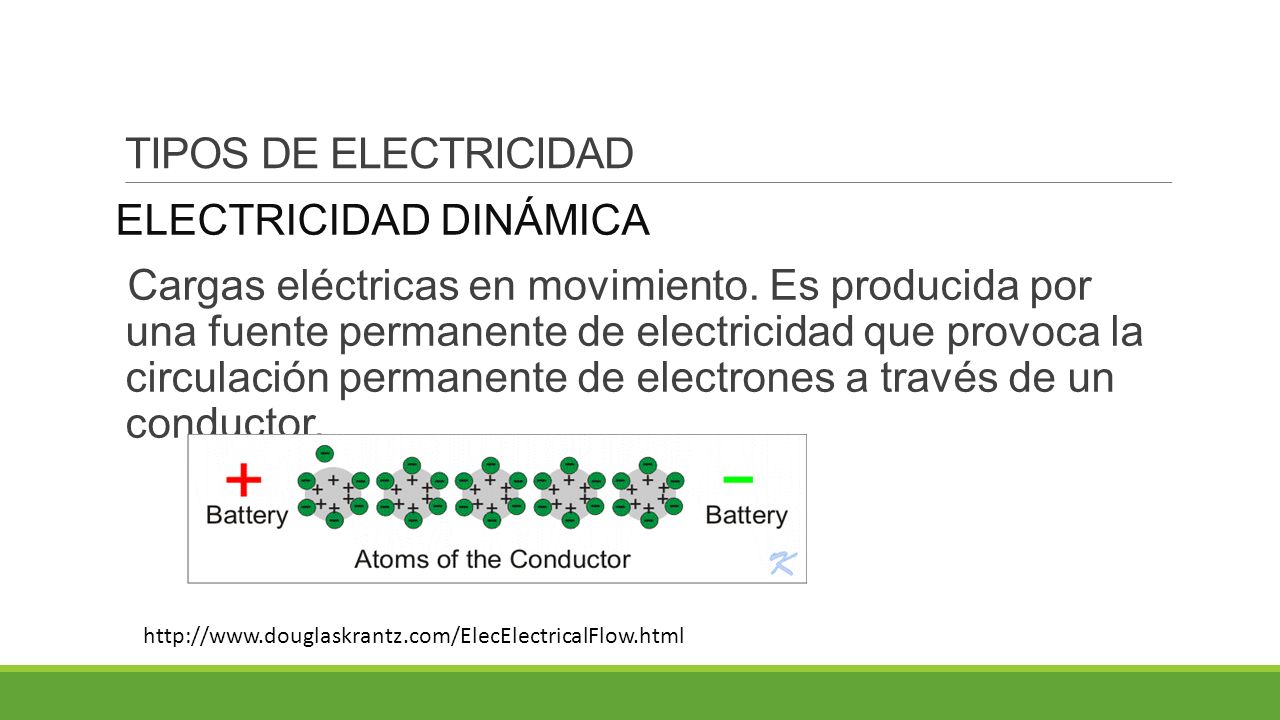

14 ELECTRICIDAD DINÁMICA
TIPOS DE ELECTRICIDAD ELECTRICIDAD DINÁMICA Cargas eléctricas en movimiento. Es producida por una fuente permanente de electricidad que provoca la circulación permanente de electrones a través de un conductor.

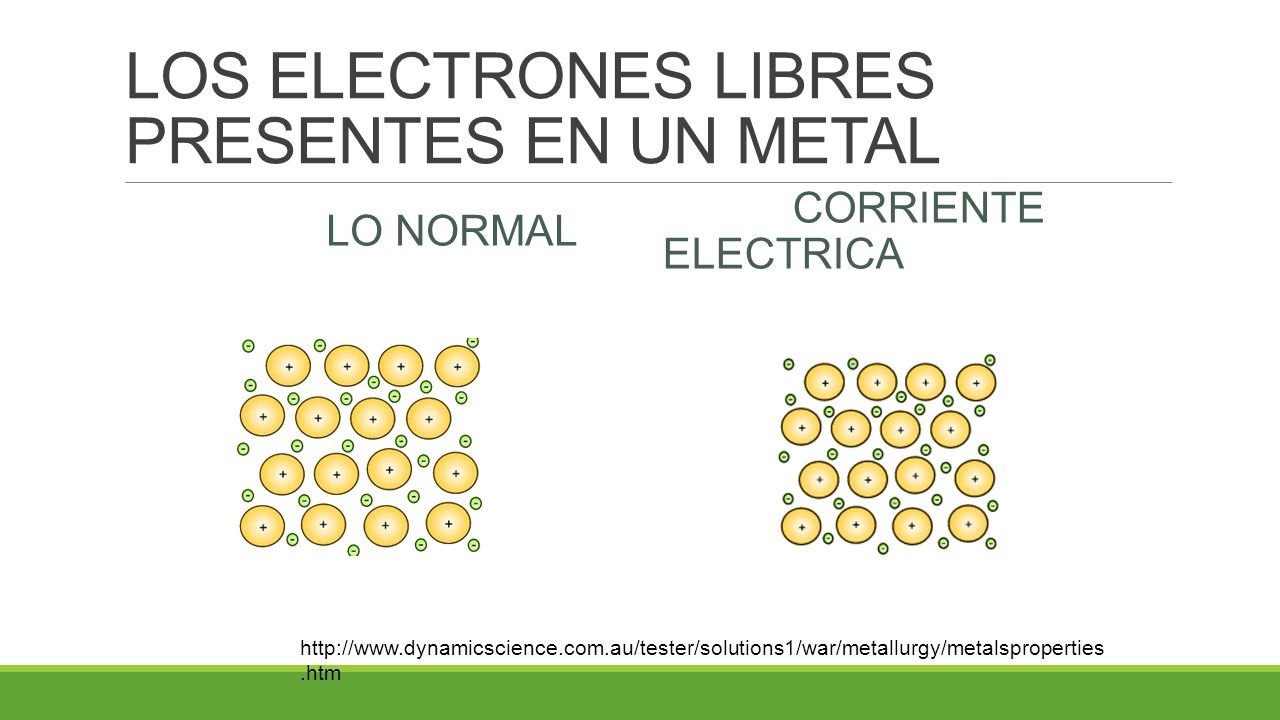

15 LOS ELECTRONES LIBRES PRESENTES EN UN METAL
LO NORMAL CORRIENTE ELECTRICA

16 FUERZA ELECTROMOTRIZ (FEM)

17 BATERÍA ALMACENA PRODUCE UN FLUJO SUAVE Y CONTÍNUO DE ELECTRONES EN MOVIMIENTO

18 CIRCUITO Un circuito es un recorrido o camino que comienza y finaliza en el mismo lugar, siendo igual el punto de partida y el punto de llegada.

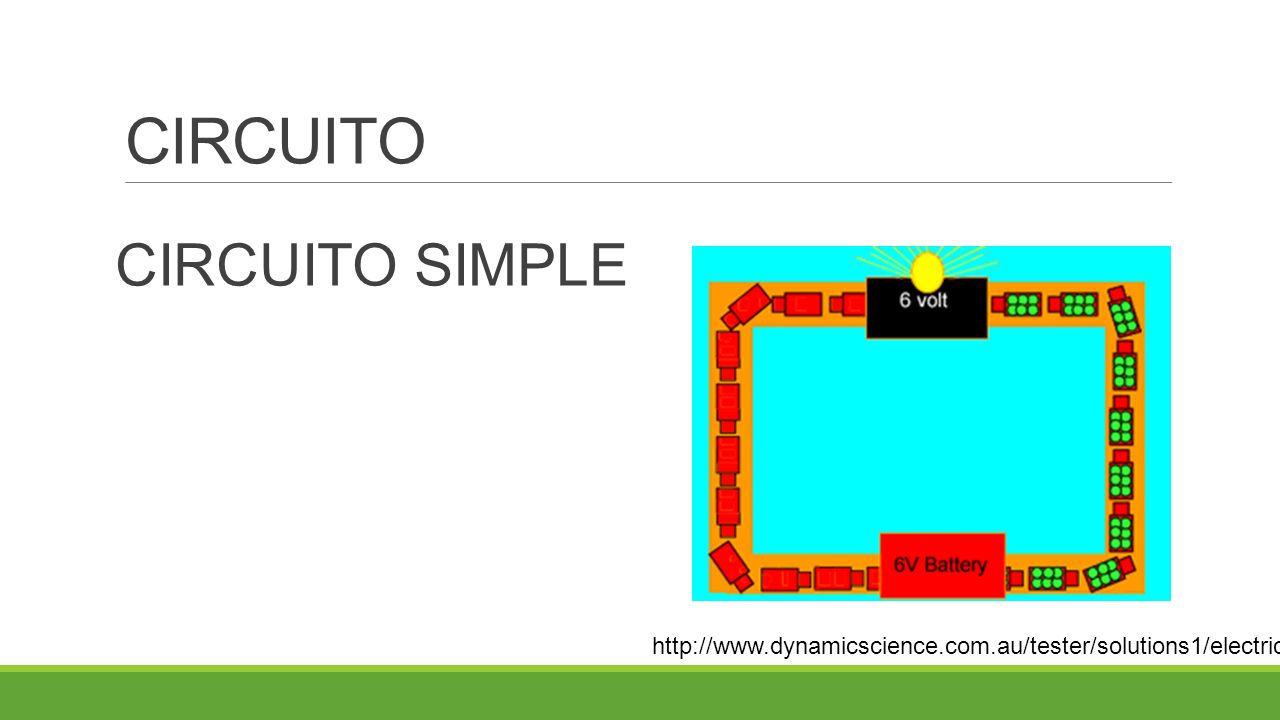

19 CIRCUITO CIRCUITO SIMPLE

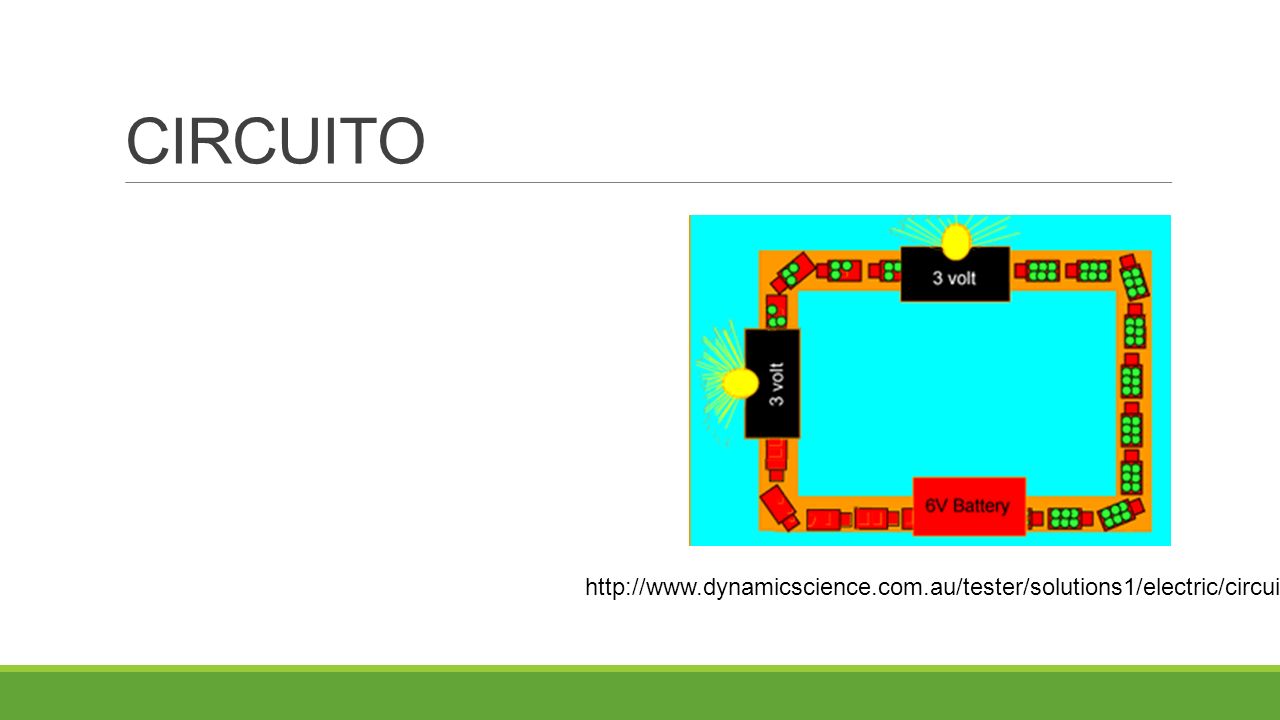

20 CIRCUITO

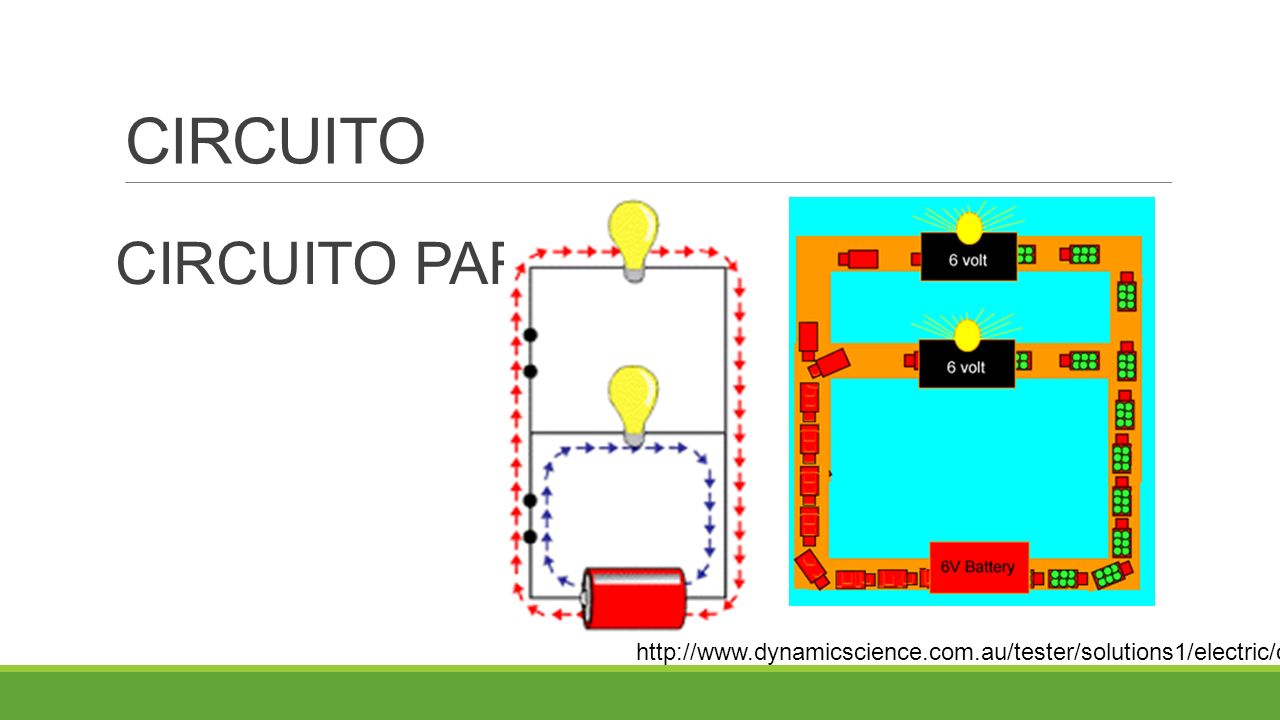

21 CIRCUITO CIRCUITO PARALELO

22 CONDUCTOR Los conductores de electricidad son los materiales que ofrecen poca resistencia al paso de la corriente eléctrica. Son conductores los metales como el cobre, la plata, el oro y el aluminio. El carbón grafito También son conductores algunos líquidos compuestos de iones, como las sales disueltas en agua. También lo son las sustancias que se ionizan en agua, como los ácidos y las bases

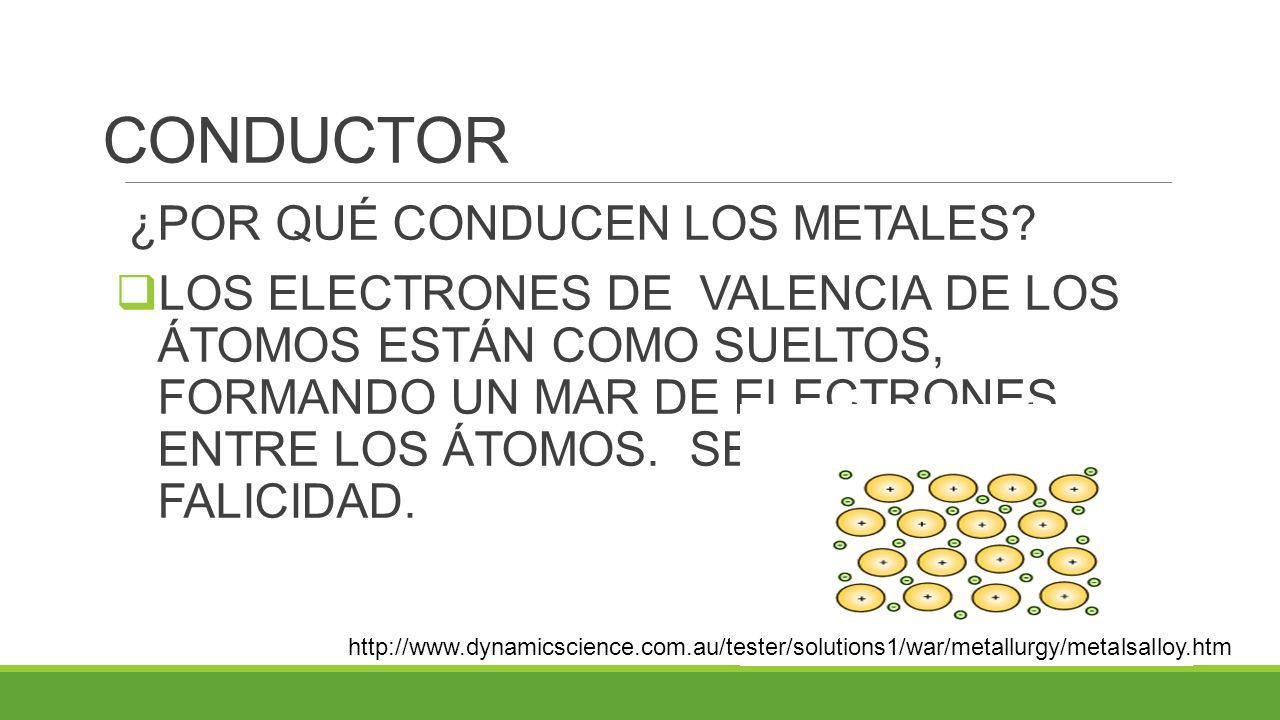

23 CONDUCTOR ¿POR QUÉ CONDUCEN LOS METALES?
LOS ELECTRONES DE VALENCIA DE LOS ÁTOMOS ESTÁN COMO SUELTOS, FORMANDO UN MAR DE ELECTRONES ENTRE LOS ÁTOMOS. SE MUEVEN CON FALICIDAD.

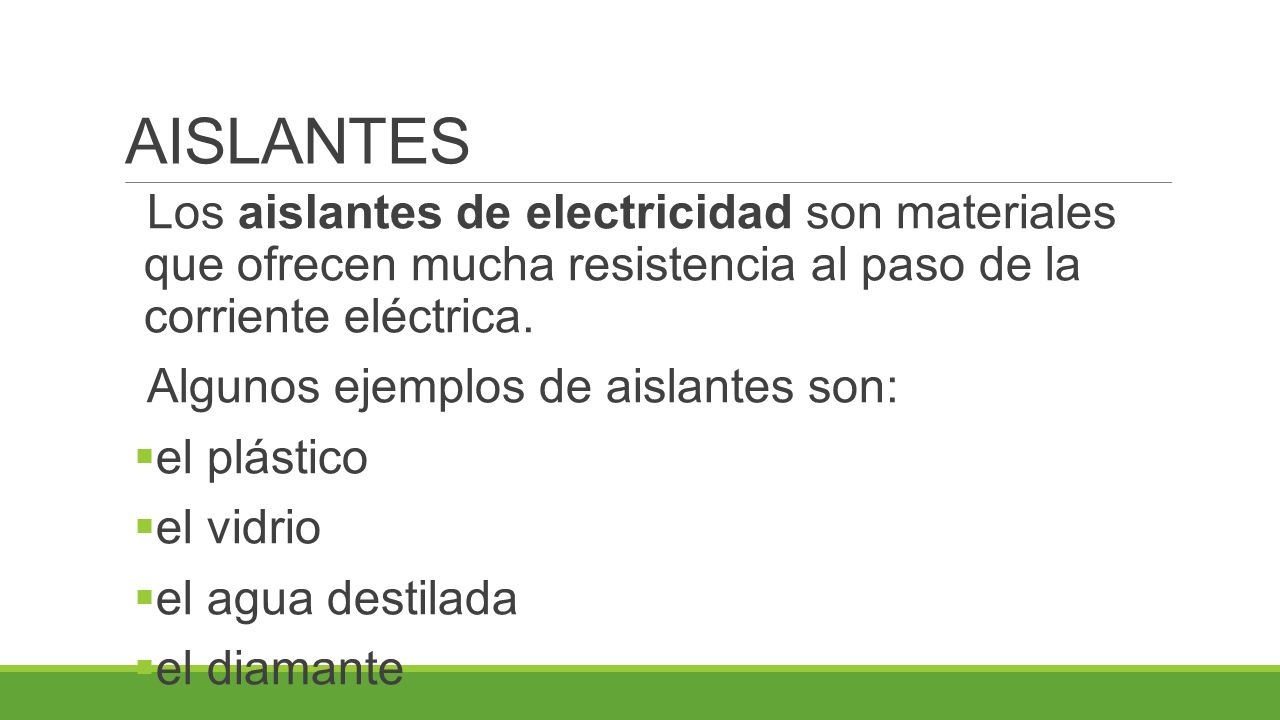

24 AISLANTES Los aislantes de electricidad son materiales que ofrecen mucha resistencia al paso de la corriente eléctrica. Algunos ejemplos de aislantes son: el plástico el vidrio el agua destilada el diamante

25 CARBONO: SU ESTRUCTURA HACE LA DIFERENCIA
GRAFITO DIAMANTE CONDUCE ELECTRICIDAD NO CONDUCE ELECTRICIDAD

26 POTENCIAL ELECTRICO EN EL IMPULSO NERVIOSO

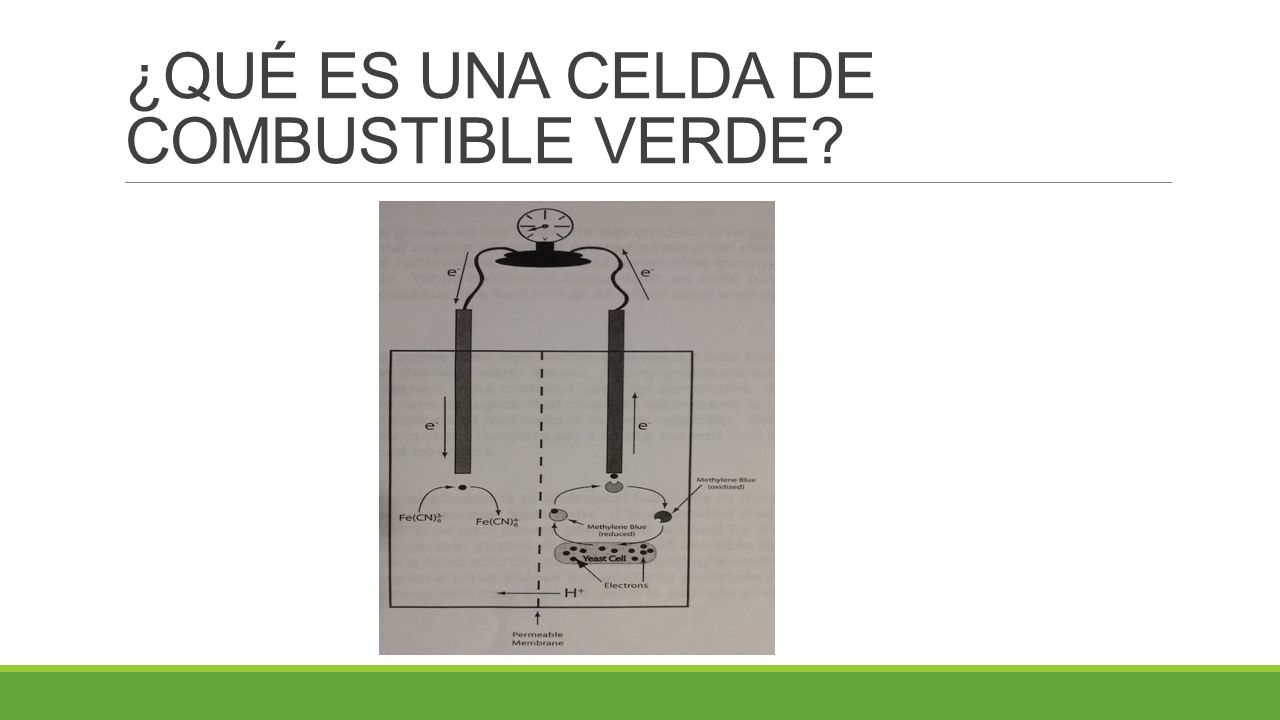

27 ¿QUÉ ES UNA CELDA DE COMBUSTIBLE VERDE?

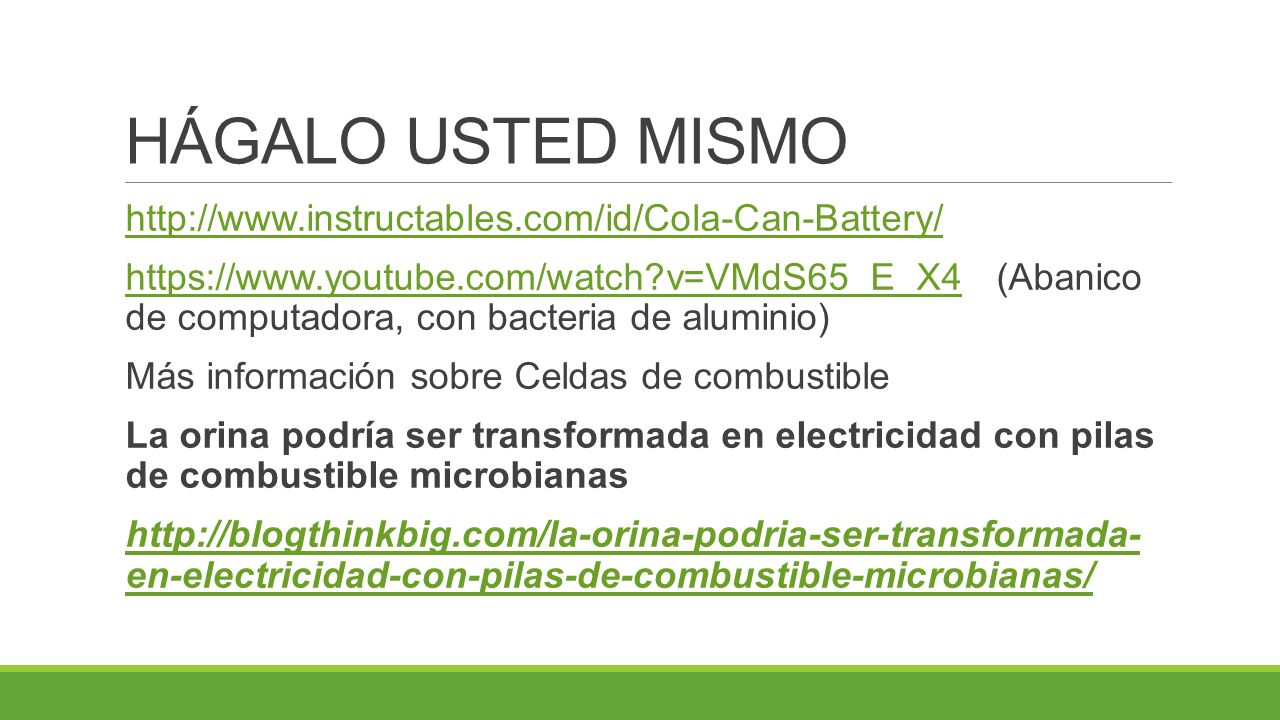

28 HÁGALO USTED MISMO http://www.instructables.com/id/Cola-Can-Battery/
(Abanico de computadora, con bacteria de aluminio) Más información sobre Celdas de combustible La orina podría ser transformada en electricidad con pilas de combustible microbianas con-pilas-de-combustible-microbianas/
