Circuitos eléctricos Profesora Claudia García Sextos Básicos

2 “Los átomos tienden a estar en estado neutro”
Los materiales en situación normal están neutralizados eléctricamente porque tienen tantos protones como electrones

3 Tipos de cargas Existen 2 tipos de cargas Positivas (+) Negativa (-)
Un cuerpo está compuesto por muchas cargas. Positivas (+) Existen 3 tipos partículas. Negativa (-) Neutro

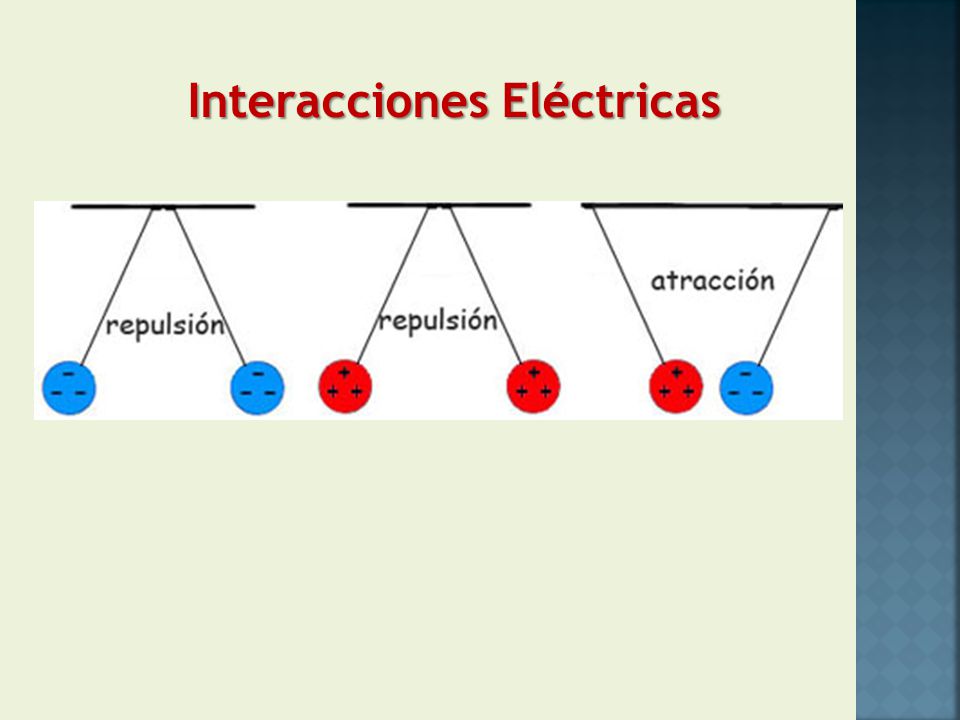

4 Interacciones Eléctricas

5 Interacciones Eléctricas
- - + + - +

6 Interacciones Eléctricas

7 Interacciones Eléctricas
El átomo… Cuando el átomo gana o pierde un electrón se le denomina ión negativo o positivo, respectivamente.

8 Saltan más electrones de uno al otro
Métodos de electrización Frotamiento Saltan más electrones de uno al otro ¿Por qué?

9 Frotación

10 Métodos de electrización
Contacto

11 Métodos de electrización
Inducción

12 Inducción Frotamiento Contacto

13 Energía eléctrica La energía eléctrica es la energía que se produce en determinadas materias por el movimiento, desde unos átomos a otros, de los electrones libres.

14 La corriente eléctrica es el paso de estas cargas a través de un conductor.

15 La energía eléctrica puede transformarse en muchas otras formas de energía, tales como la energía luminosa o luz

16

17 Circuito eléctrico Los circuitos eléctricos son los trayectos cerrados que recorren los electrones al desplazarse por efecto de la energía eléctrica para producir otras formas de energía o trabajo.

18 Componentes del circuito eléctrico

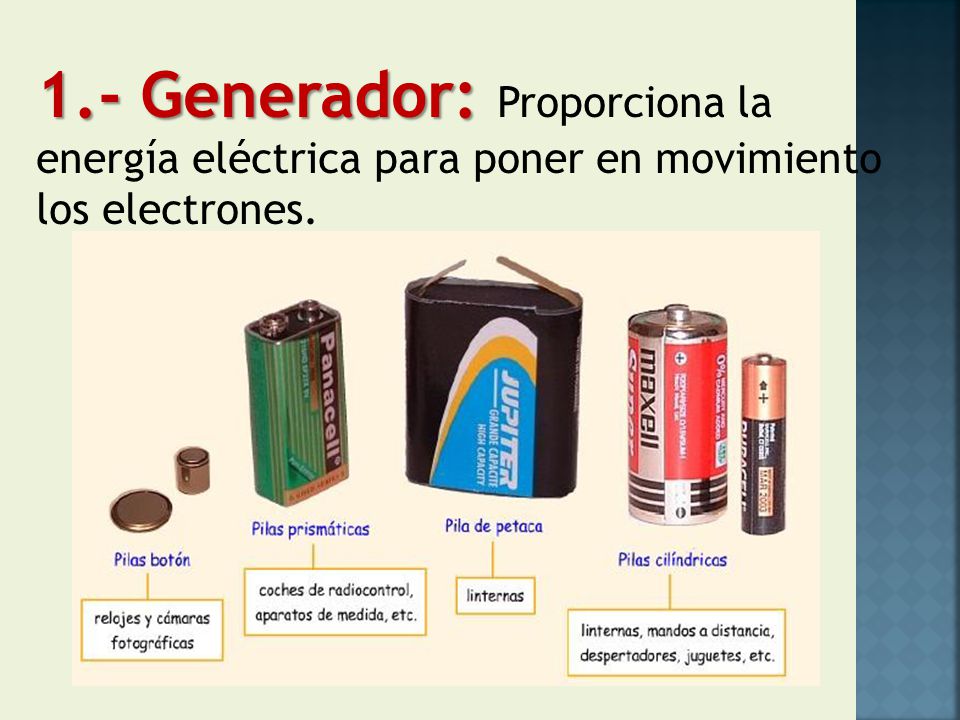

19 1.- Generador: Proporciona la energía eléctrica para poner en movimiento los electrones.

20 Energía que tienen los electrones que salen de los generadores.

21 Voltaje

22 2.- Receptor: Reciben la energía útil y la utilizan para realizar trabajo útil.

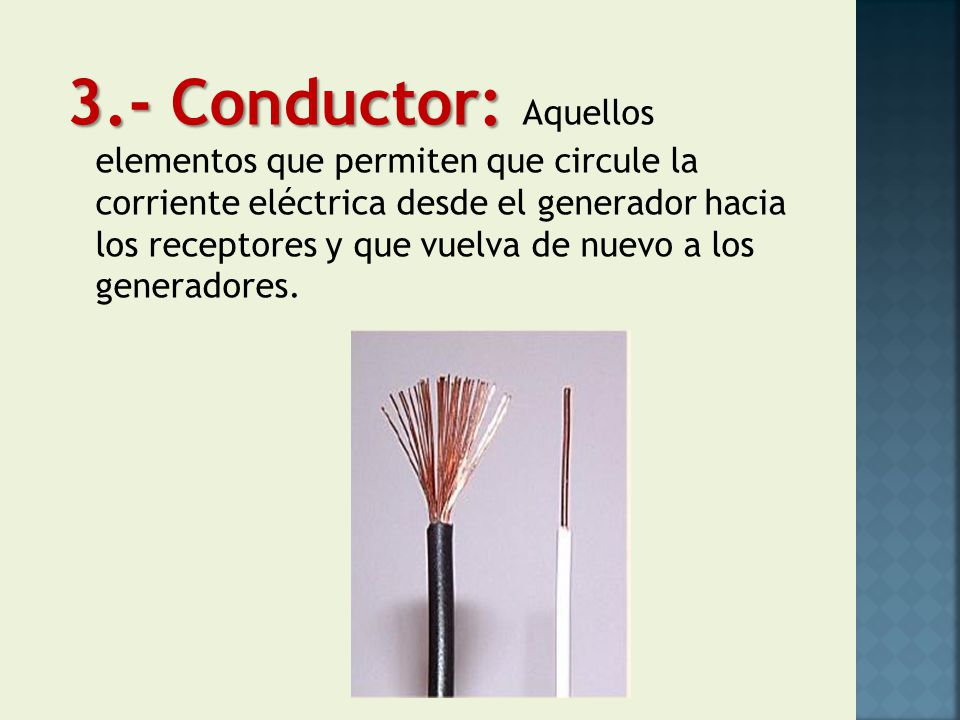

23 3.- Conductor: Aquellos elementos que permiten que circule la corriente eléctrica desde el generador hacia los receptores y que vuelva de nuevo a los generadores.

24

25 Generador Conductor Resistencia

26

27 Simbología de un circuito eléctrico simple

28 dibujo de un circuito eléctrico simple

29 Tipos de circuitos eléctricos
Hay varias formas de conectar los elementos de los circuitos eléctricos:

30 Circuito serie Son aquellos que disponen de dos o mas resistencias conectados por el mismo conductor o cable. Todos los elementos conectados en series son atravesados por la misma corriente eléctrica.

31 Circuitos paralelo Son aquellos que tienen dos o más resistencias conectados con distintos cables.

32 Circuitos mixtos En estos circuitos unas partes cumplen las condiciones de los circuitos serie y otras las de los circuitos paralelo.

33 Movimiento de electrones
En síntesis: Circuito eléctrico Produce Movimiento de electrones Energía eléctrica Tipos Componentes Mixto Resistencia Serie Generador Paralelo Conductor

34 Actividad 1.- Realiza un dibujo funcional de los tres tipos de circuitos eléctricos 2.- Explica cuál es la función del interruptor en el circuito eléctrico
