1 Termistor: resistencia eléctrica que varía su valor en función de la temperatura. Galga: resistencia eléctrica que varía su valor en función de las deformaciones en la estructura del material. Piezoeléctrico: al ser sometidos a tensiones mecánicas adquieren una polarización eléctrica en su masa, apareciendo una diferencia de potencial y cargas eléctricas en su superficie Amplificador de Pequeña Señal Termostato: componente que abre o cierra un circuito eléctrico en función de la temperatura. Antena: en presencia de un campo magnético se induce una corriente alterna en la antena y un voltaje entre sus terminales. octubre 20, 9:36 AM

2 Parlante: La señal eléctrica se aplica sobre la bobina cilíndrica de hilo que está unida al diafragma. La bobina genera entonces un campo magnético sobre el el imán fijado a la membrana. Al vibrar el imán, se mueve también la membrana. Al vibrar la membrana, mueve el aire que tiene situado frente a ella, generando así variaciones de presión en el mismo, o lo que es lo mismo, ondas sonoras. Micrófono: la vibración del diafragma provoca el movimiento de una bobina móvil o cinta corrugada anclada a un imán permanente, con lo que se genera un campo magnético, cuyas fluctuaciones son transformadas en tensión eléctrica. Amplificador de Pequeña Señal Ganancia del amplificador ZiZi ZoZo octubre 20, 9:37 AM

3 1 KΩ I CQ = 12 mA V CEQ = 6 V ¿Q? 1 KΩ 18.3 KΩ 15.8 KΩ + 15 - 15 C i BC368 C iLiL octubre 20, 9:37 AM

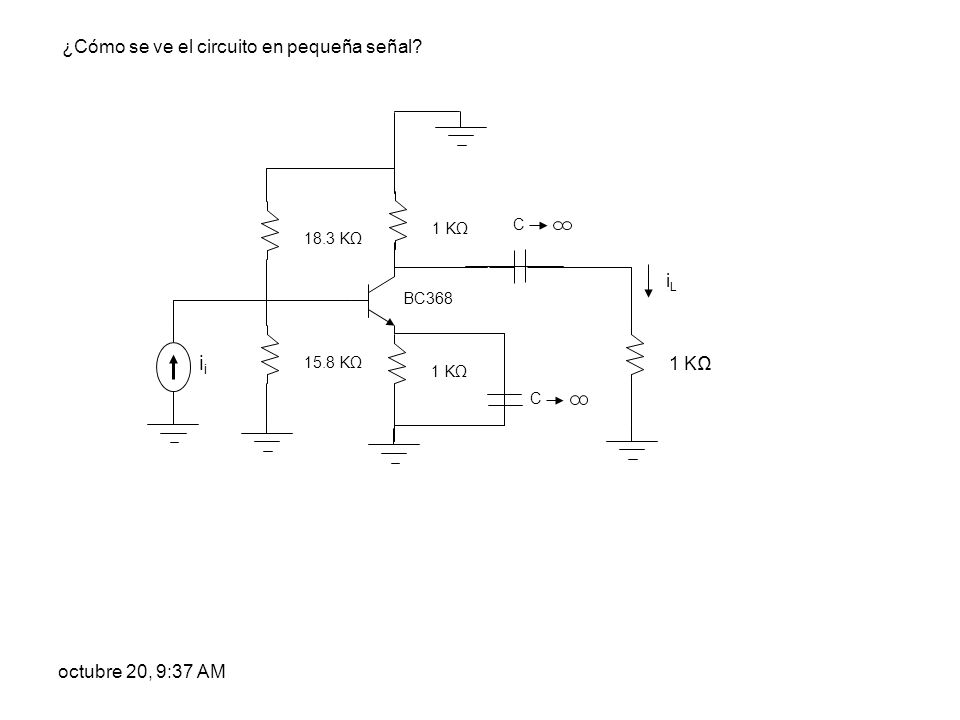

4 1 KΩ 18.3 KΩ 15.8 KΩ C i BC368 C iLiL ¿Cómo se ve el circuito en pequeña señal? octubre 20, 9:37 AM

5 1 KΩ 18.3 KΩ 15.8 KΩ i BC368 iLiL ¿Cómo se ve el circuito en pequeña señal? octubre 20, 9:38 AM

6 1 KΩ 8.48 KΩ i BC368 iLiL ? 1 KΩ ¿Cómo se ve el circuito en pequeña señal? octubre 20, 9:38 AM

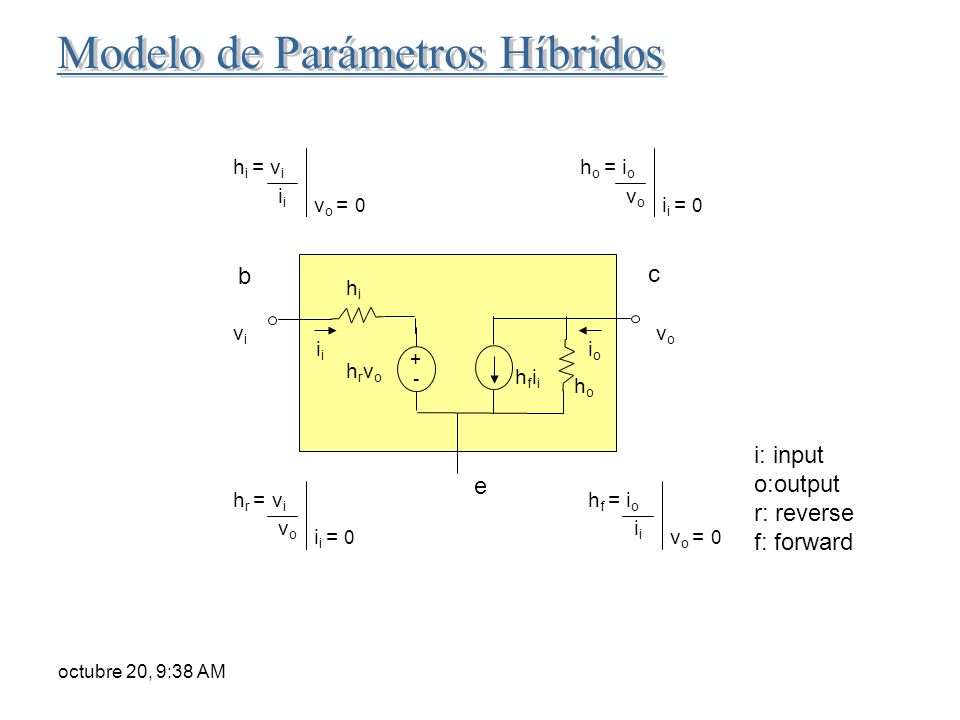

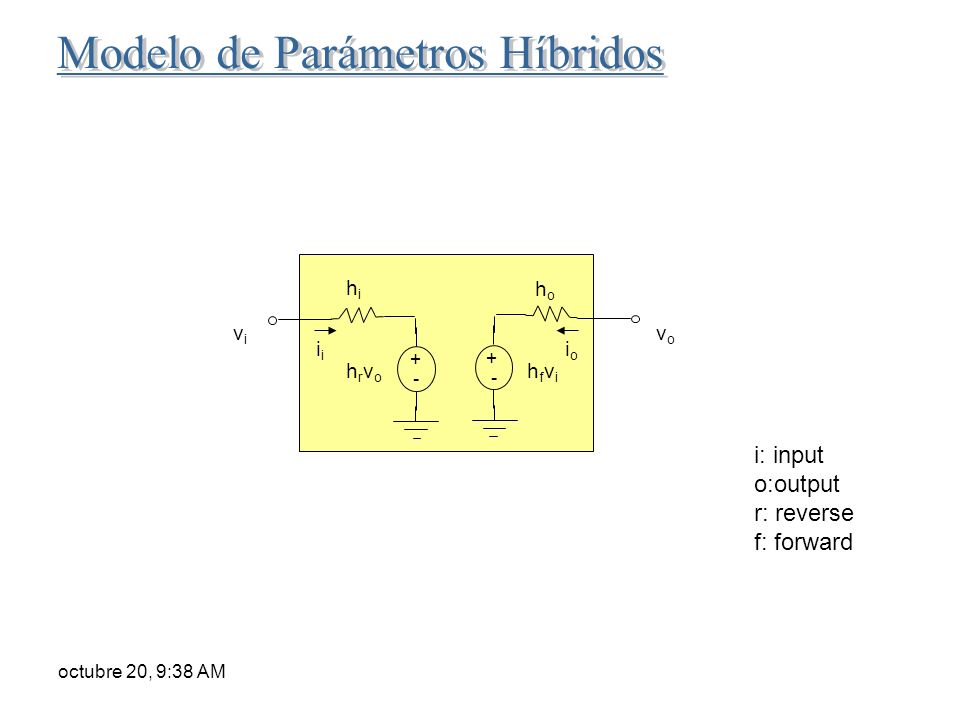

7 hihi + - + - hoho vivi vovo hrvohrvo hfvihfvi i: input o:output r: reverse f: forward i ioio octubre 20, 9:38 AM

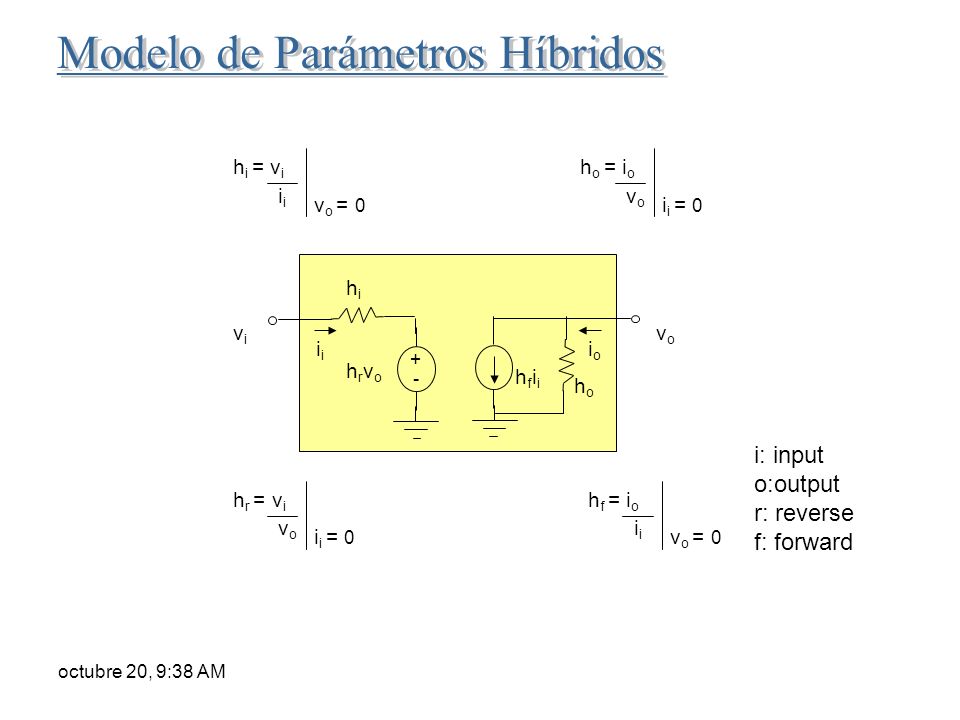

8 hihi + - vivi vovo hrvohrvo hfiihfii i: input o:output r: reverse f: forward i ioio hoho h i = v ii v o = 0 h r = v i vovo i i = 0 h o = i o vovo i i = 0 h f = i oi v o = 0 octubre 20, 9:38 AM

9 hihi + - vivi vovo hrvohrvo hfiihfii i: input o:output r: reverse f: forward i ioio hoho h i = v ii v o = 0 h r = v i vovo i i = 0 h o = i o vovo i i = 0 h f = i oi v o = 0 b c e octubre 20, 9:38 AM

10 hihi + - hrvohrvo hfiihfii i ioio hoho 1 KΩ iLiL 8.48 KΩ i Emisor común 1 KΩ octubre 20, 9:38 AM

11 h ie + - h re v c h fe i b ibib icic h oe 1 KΩ iLiL 8.48 KΩ i Emisor común h ie = resistencia dinámica del diodo entre base y emisor 1 = dI B h ie dV B Q = d dV B Q IoeIoe V B /V T = V T IoeIoe V B /V T Q = V T I BQ = I CQ βVTβVT = β VTβ VT 1 KΩ octubre 20, 9:39 AM

12 h ie + - h re v c h fe i b ibib icic h oe 1KΩ iLiL 8.48 KΩ i Emisor común h ie = I CQ β VTβ VT h re = 0 h fe = β h oe → ∞ 1 KΩ octubre 20, 9:39 AM

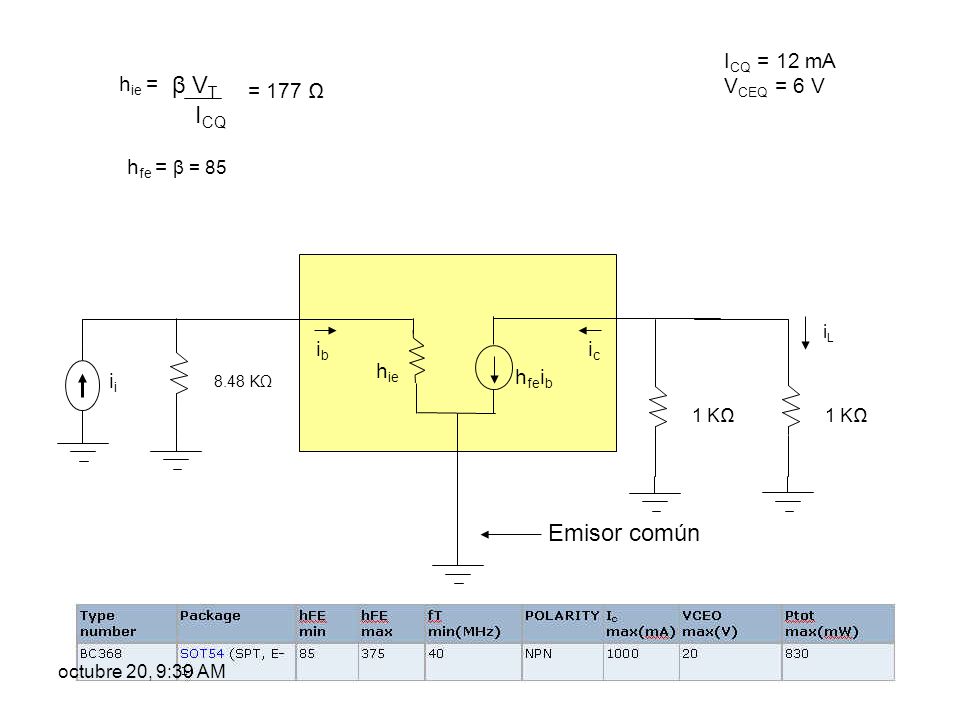

13 h fe i b ibib icic 1 KΩ iLiL 8.48 KΩ i Emisor común h ie = I CQ β VTβ VT h fe = β = 85 1 KΩ h ie = 177 Ω I CQ = 12 mA V CEQ = 6 V octubre 20, 9:39 AM

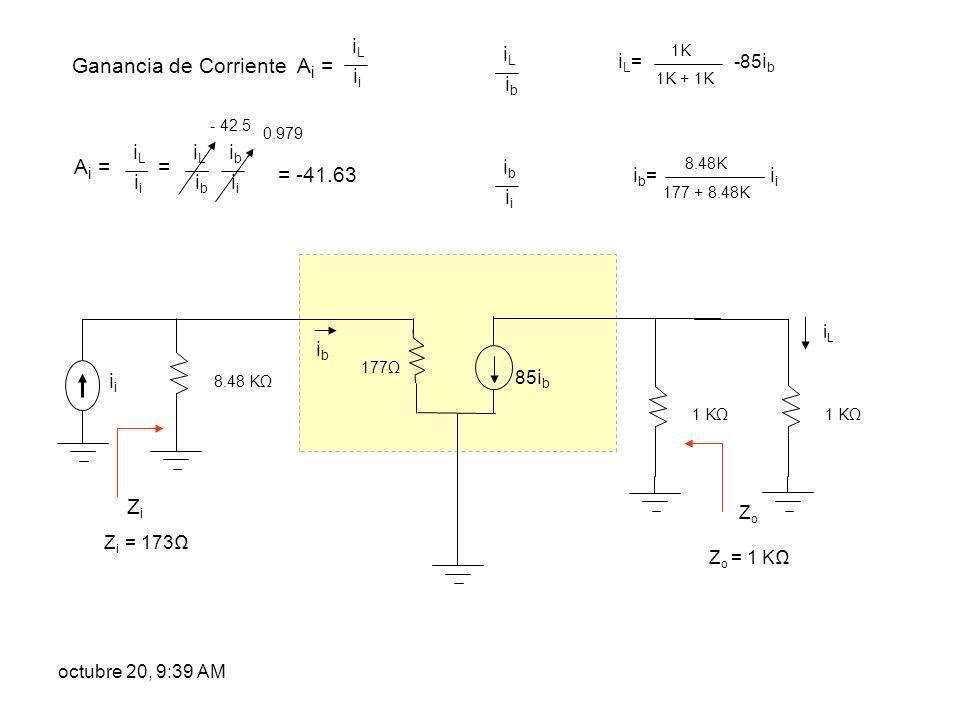

14 85 i b ibib 1 KΩ iLiL 8.48 KΩ i 1 KΩ 177Ω Ganancia de Corriente A i = i Li A i = = i Li ibib i bi i L ibib i bi i L = -85 i b 1K 1K + 1K - 42.5 i b = i i 8.48K 177 + 8.48K = -41.63 0.979 ZiZi Z i = 173Ω ZoZo Z o = 1 KΩ octubre 20, 9:39 AM

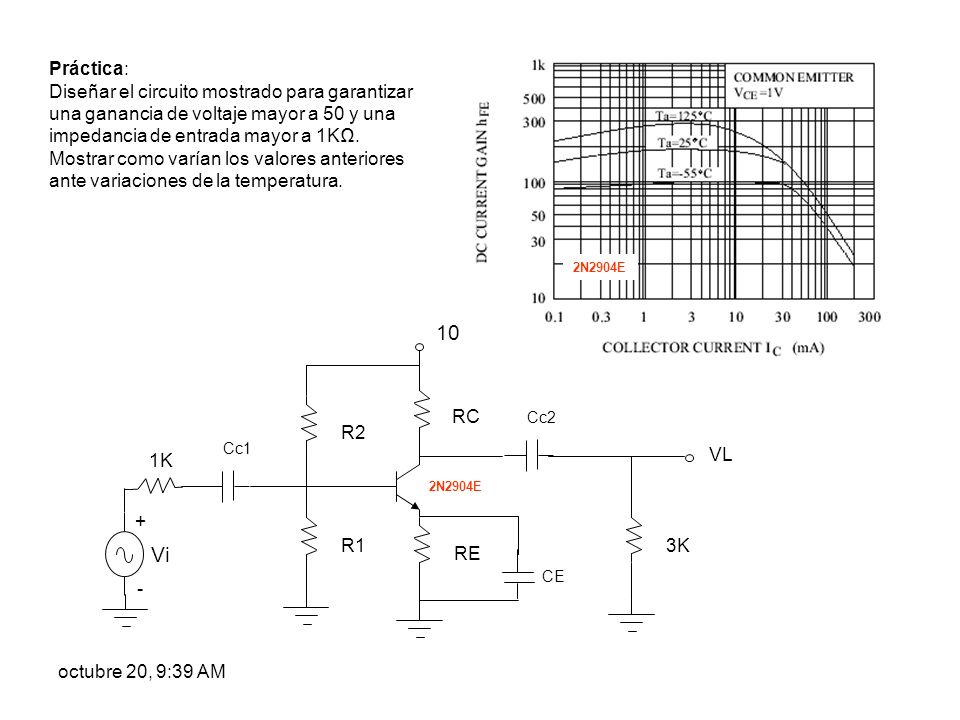

15 3K RC RER2R1R1 10 CE β Cc2 VL Cc1 + - 1K Vi Práctica: Diseñar el circuito mostrado para garantizar una ganancia de voltaje mayor a 50 y una impedancia de entrada mayor a 1KΩ. Mostrar como varían los valores anteriores ante variaciones de la temperatura. 2N2904E octubre 20, 9:39 AM

16 A i = 41.63 85 i b ibib 1 KΩ iLiL 8.48 KΩ i 1 KΩ 177Ω ZiZi Z i = 173Ω ZoZo Z o = 1 KΩ 1 KΩ 18.3 KΩ 15.8 KΩ + 15 - 15 C i BC368 C iLiL octubre 20, 9:39 AM

17 i 1 KΩ 18.3 KΩ 15.8 KΩ + 15 - 15 C BC368 C iLiL octubre 20, 9:39 AM

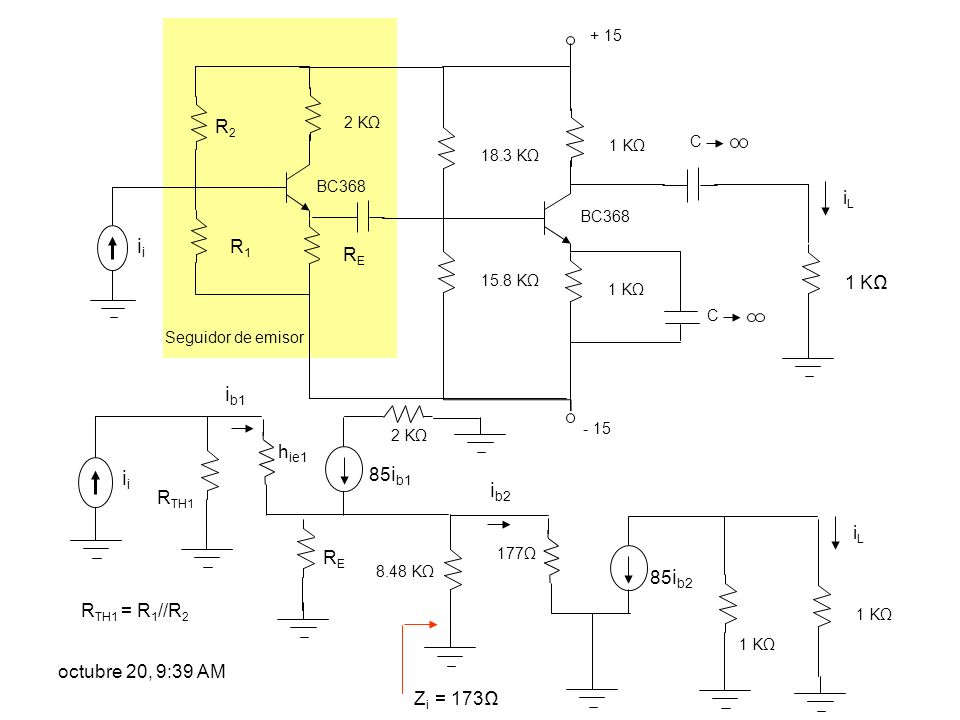

18 2 KΩ RERE R2R2 R1R1 1 KΩ 18.3 KΩ 15.8 KΩ + 15 - 15 C BC368 C iLiL i i 1 KΩ 85 i b2 i b2 177Ω Z i = 173Ω R TH1 RERE 2 KΩ i b1 h ie1 85 i b1 R TH1 = R 1 //R 2 8.48 KΩ 1 KΩ iLiL Seguidor de emisor octubre 20, 9:39 AM

19 85 i b2 i b2 1 KΩ iLiL 8.48 KΩ i 1 KΩ 177Ω Z i = 173Ω R TH1 i b1 h ie1 85 i b1 RERE 2 KΩ R TH1 = R 1 //R 2 A i = = i Li i b2 i b1 i i L i b2 i L = (- 85) i b2 1K 1K + 1K -42.5 i b2 i b1 i b2 = 86 i b1 R E // 8.48K R E // 8.48K + 177 i b1i R’ E = R E // 173Ω R’ E i TH1 i TH1 R TH1 = i b1 h ie1 + (86 i b1 ) R’ E i TH1 R TH1 = i b1 h ie1 + (86R’ E ) i b1 Reflejar el emisor en la base (se multiplica la resistencia en el emisor por β + 1) i TH1 = ( h ie1 + 86R’ E ) i b1 R TH1 i i = i TH1 + i b1 i i = ( h ie1 + 86R’ E ) i b1 + i b1 R TH1 i i = ( h ie1 + 86R’ E + R TH1 ) i b1 R TH1 i b1 = i i R TH1 h ie1 + 86R’ E + R TH1 octubre 20, 9:39 AM

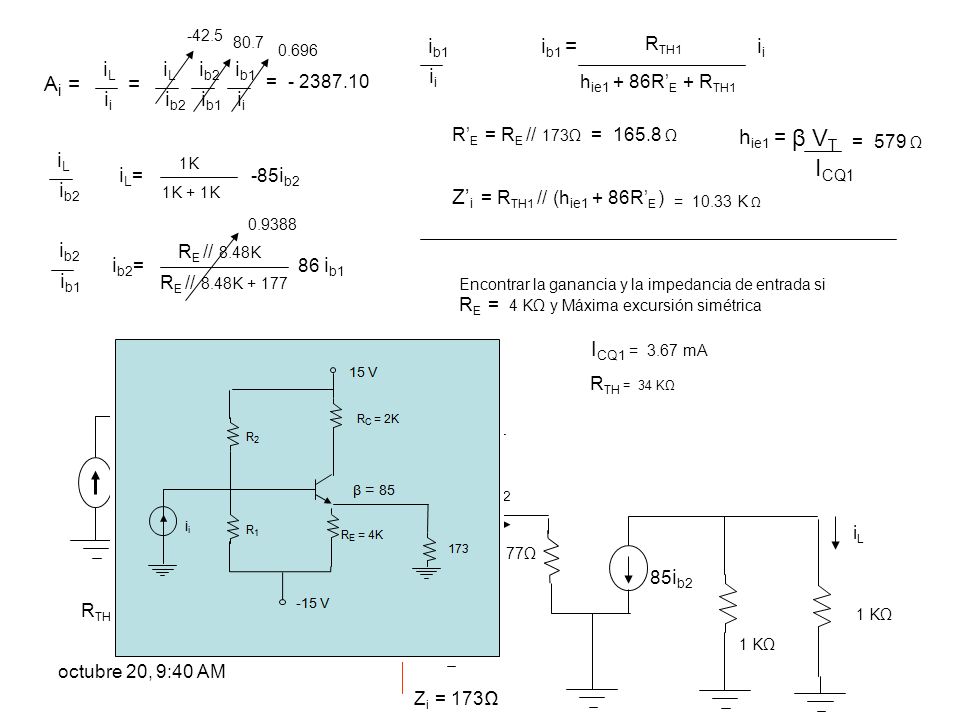

20 85 i b2 i b2 1 KΩ iLiL 8.48 KΩ i 1 KΩ 177Ω Z i = 173Ω R TH1 i b1 h ie1 85 i b1 RERE 2 KΩ R TH1 = R 1 //R 2 A i = = i Li i b2 i b1 i i L i b2 i L = -85 i b2 1K 1K + 1K -42.5 i b2 i b1 i b2 = 86 i b1 R E // 8.48K R E // 8.48K + 177 i b1i R’ E = R E // 173Ω R’ E i b1 = i i R TH1 h ie1 + 86R’ E + R TH1 Z’ i = R TH1 // (h ie1 + 86R’ E ) Z’ i h ie1 = I CQ1 β VTβ VT Encontrar la ganancia y la impedancia de entrada si R E = 4 KΩ y Máxima excursión simétrica = 165.8 Ω 0.9388 80.7 = 579 Ω 0.696 = - 2387.10 I CQ1 = 3.67 mA R TH = 34 KΩ = 10.33 K Ω octubre 20, 9:40 AM

21 mayo 27, 5:59 PM

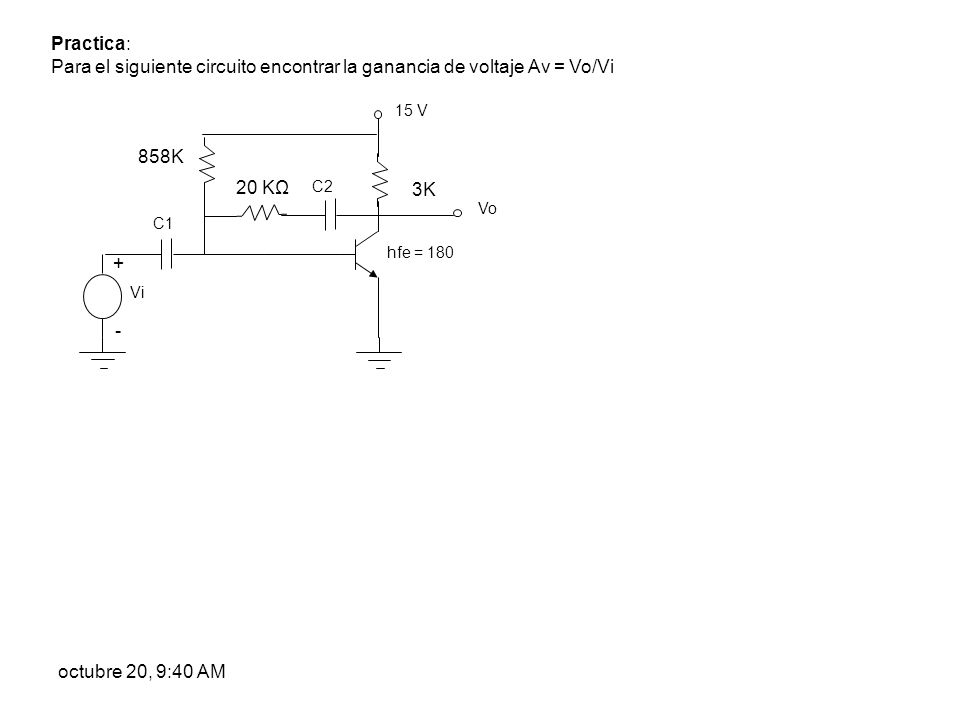

22 20 KΩ 3K 858K hfe = 180 15 V C2 Vo C1 + - Vi Practica: Para el siguiente circuito encontrar la ganancia de voltaje Av = Vo/Vi octubre 20, 9:40 AM

23 FIN octubre 20, 9:40 AM

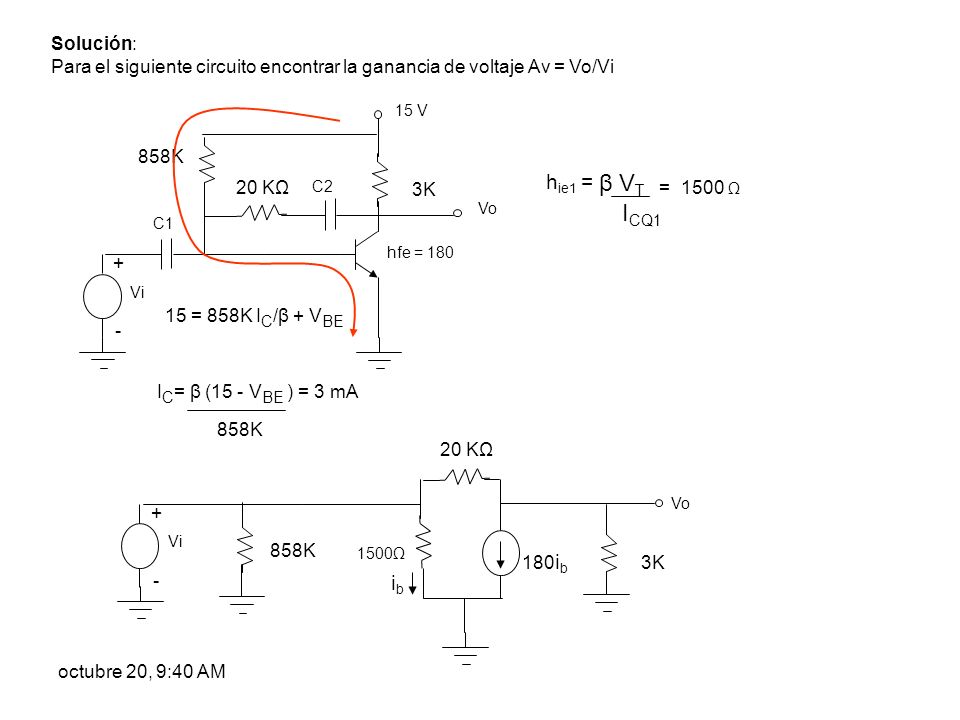

24 20 KΩ 3K 858K hfe = 180 15 V C2 Vo C1 + - Vi Solución: Para el siguiente circuito encontrar la ganancia de voltaje Av = Vo/Vi 15 = 858K I C /β + V BE I C = β (15 - V BE ) = 3 mA 858K h ie1 = I CQ1 β VTβ VT = 1500 Ω 20 KΩ 3K 858K Vo + - Vi ibib 180 i b 1500Ω octubre 20, 9:40 AM

25 = 180 vi + v o 3K 1500 v i – v o 20 KΩ 3K 858K Vo + - Vi ibib 180 i b 1500Ω i b = vi 1500 iRiR i R = v i – v o 20 KΩ i R = 180i b + v o 3K i R = 180 vi + v o 3K 1500 v o vivi = -312.9 mayo 31, 6:34 PM

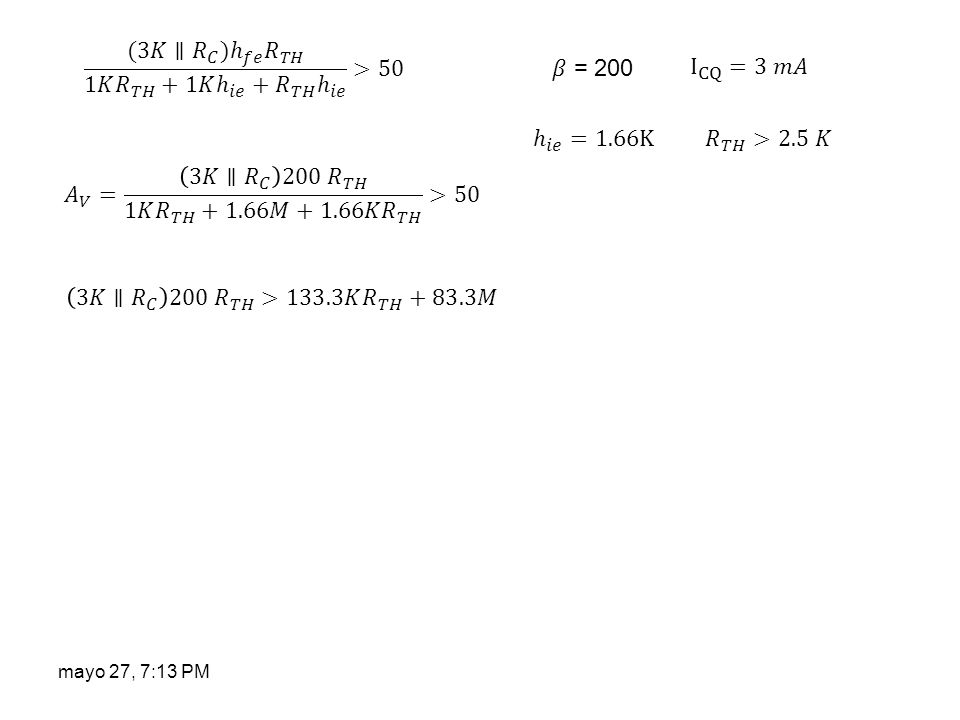

26 Práctica: Diseñar el circuito mostrado para garantizar una ganancia de voltaje mayor a 50 y una impedancia de entrada mayor a 1KΩ. Mostrar como varían los valores anteriores ante variaciones de la temperatura. 2N2904E 3K RC RE R2 R1R1 10 CE β Cc2 VL Cc1 + - 1K Vi 2N2904E mayo 27, 7:02 PM

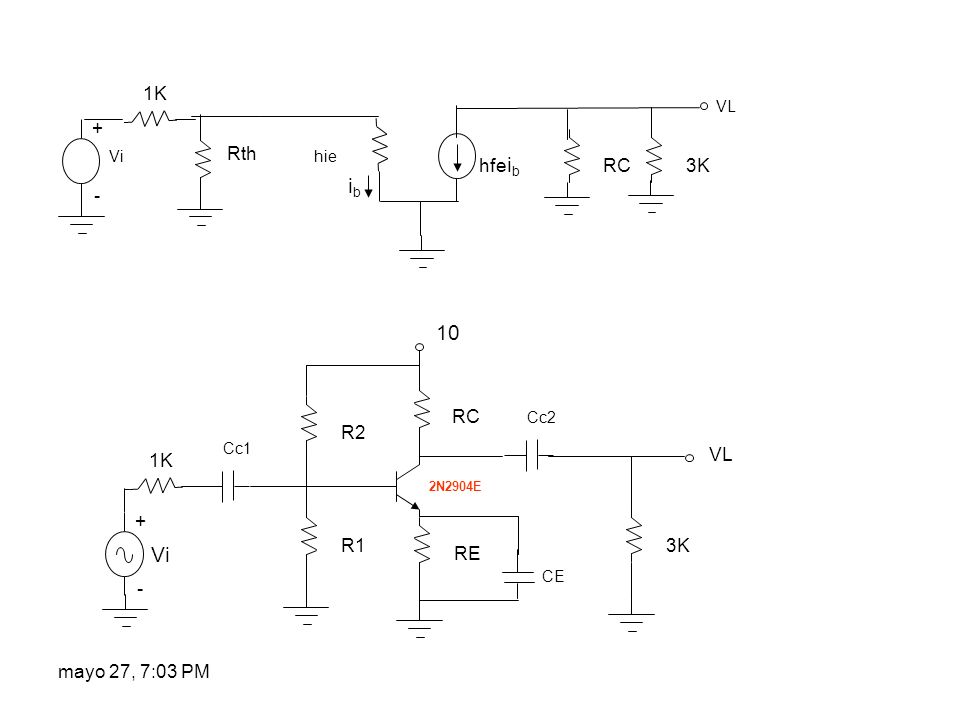

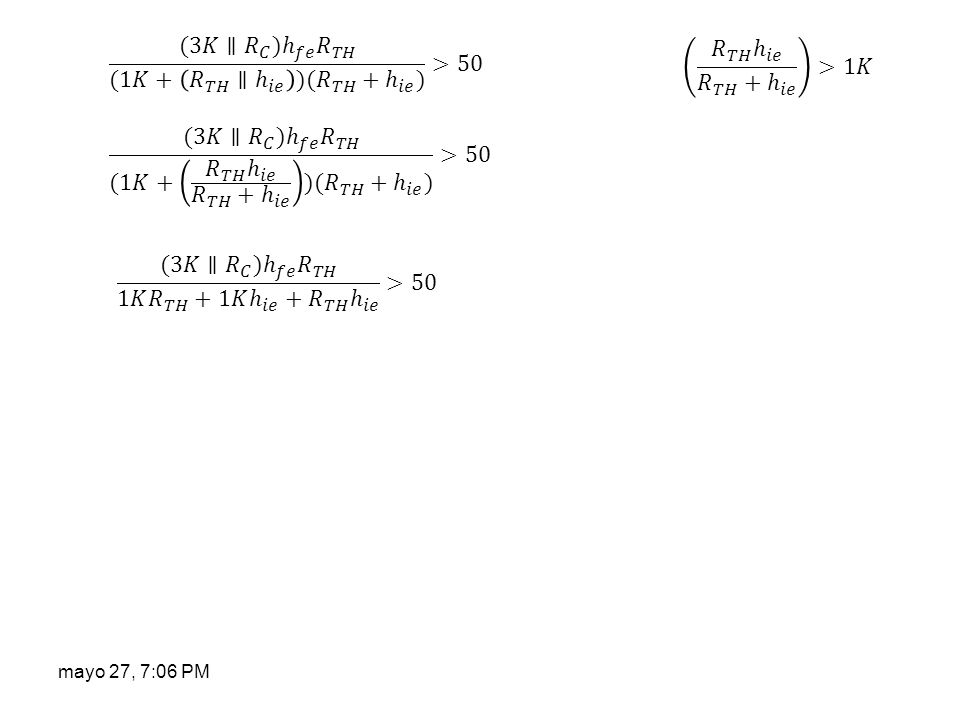

27 3K RC RER2R1R1 10 CE β Cc2 VL Cc1 + - 1K Vi 2N2904E mayo 27, 7:03 PM 3K Rth VL + - Vi ibib hfe i b hie RC 1K

28 mayo 27, 7:05 PM 3K Rth Vo + - Vi ibib hfe i b hie RC 1Ki

29 mayo 27, 7:06 PM

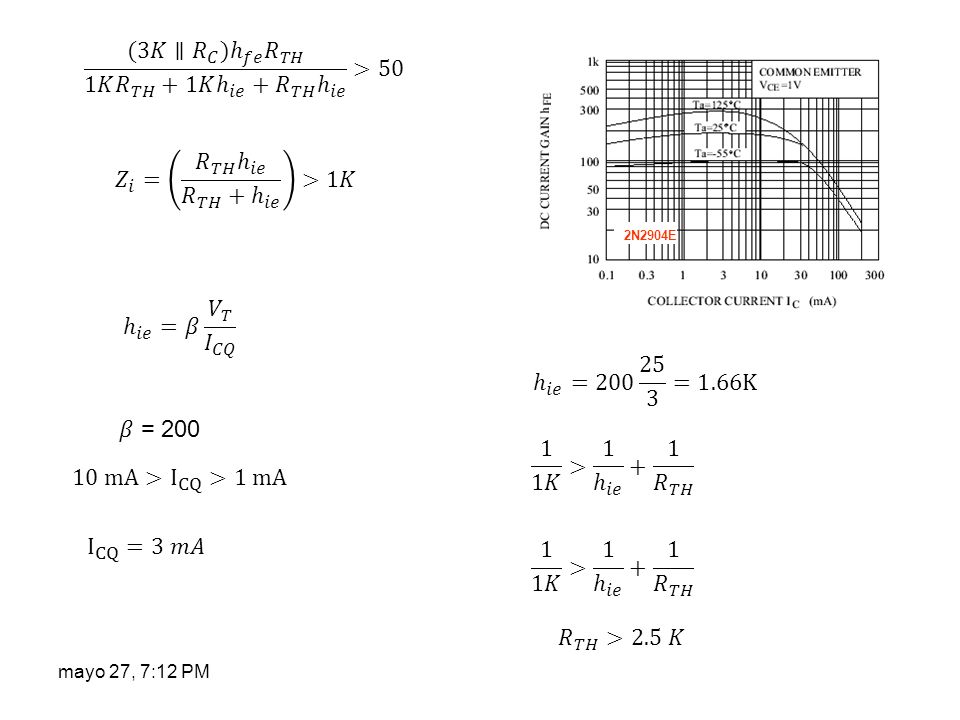

30 mayo 27, 7:12 PM 2N2904E

31 mayo 27, 7:13 PM

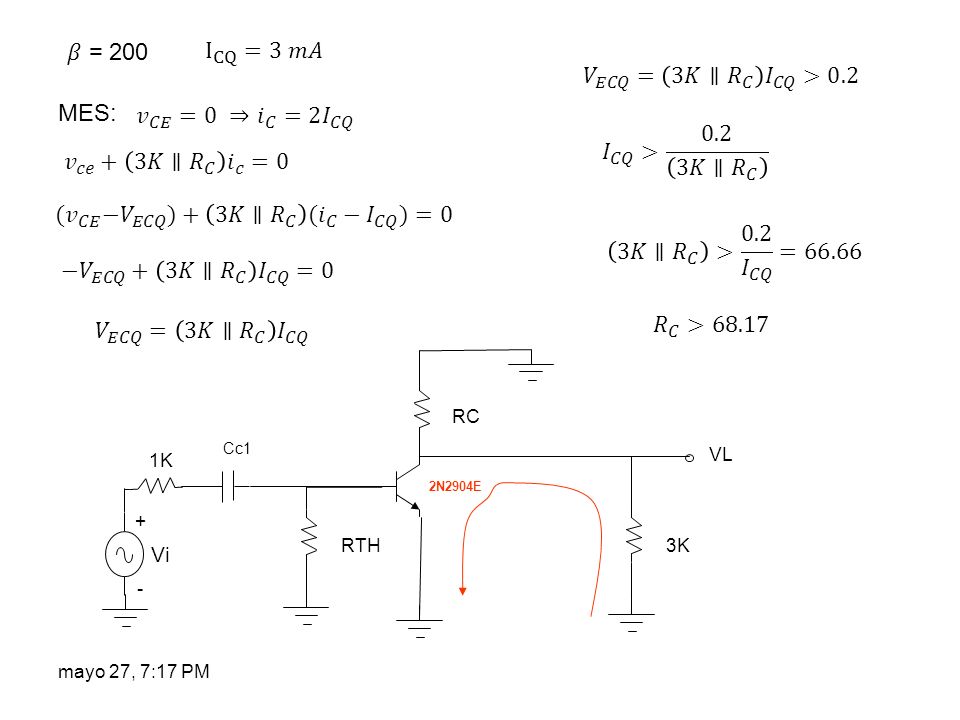

32 3K RC RTH β VL Cc1 + - 1K Vi 2N2904E mayo 27, 7:17 PM MES:

33 3K RC RER2R1R1 10 CE β Cc2 VL Cc1 + - 1K Vi 2N2904E mayo 27, 7:21 PM

34 V TH + - R TH β RCRC V cc = 10 V RERE mayo 27, 7:21 PM

35 mayo 27, 7:24 PM

36 V TH + - Β = 200 R C = 1K V cc = 10 V RERE
