1 Fototransistor Sensor de oscuridad Electrónica Prácticas de
para la ESO Sensor de oscuridad Fototransistor Sigue los pasos que se indican en la práctica. BPW40 Departamento de Tecnología Para avanzar hacer “clic” en el botón izquierdo del ratón o con las flechas del teclado. I.E.S.Iturralde Autor: Juan Carlos Martín San José

2 Material necesario Marrón, negro, negro, oro R1= 10 Ω Cantidad: 1
Separa el material que te indicamos para montar la práctica. Fijate bien en los colores y en las patillas de los elementos, te evitaras errores. Material necesario Resistencias: R1= 10 Ω Cantidad: 1 Código de colores: Marrón, negro, negro, oro

3 Naranja, naranja, marrón, oro
Material necesario Resistencias: R2= 330 Ω Código de colores: Cantidad: 1 Naranja, naranja, marrón, oro

4 Material necesario Marrón, negro, rojo, oro R3= 1 KΩ 1 Cantidad:
Resistencias: R3= 1 KΩ Cantidad: 1 Código de colores: Código de colores: Marrón, negro, rojo, oro

5 Naranja, naranja, rojo, oro
Material necesario Resistencias: R4= 3K3 Código de colores: Cantidad: 2 Naranja, naranja, rojo, oro

6 Marrón, negro, naranja, oro
Material necesario Resistencias: R5= 10 KΩ Cantidad: 1 Código de colores: Código de colores: Marrón, negro, naranja, oro

7 Material necesario Potenciómetro: P1 = 100 K
Es una resistencia de valor variable. P1 = 100 K El valor está impreso en la carcasa Dispone de tres patillas Normalmente solo se conecta el cursor y uno de los dos terminales, quedando el otro sin conectar.

8 Material necesario Transistores: Tipo : BC547 Cantidad: 2 Emisor Base
Fijate muy bien en los terminales. Colector e b c Cantidad: 2 Distribución de terminales visto desde arriba.

9 Material necesario Fototransistor: Led:
Al incidir la luz sobre él, deja pasar la intensidad y activa el circuito. BPW40 Led: Patilla larga, polo positivo. Patilla corta, polo negativo. Patilla corta, polo negativo. Patilla larga, polo positivo. En este montaje se conecta en polarización inversa.

10 Esquema eléctrico LED Conexión a 5 voltios Potenciómetro Transistores
Fototransistor Resistencias Conexión a 0 voltios

11 Montaje en el entrenador
Base Colector Emisor 5 V Montaje en el entrenador b c e 1º. Lleva dos cables desde 5 V y GND ( 0v) a la placa board. 2º. Coloca los transistores. ( Cuidado con las patillas) 3º. Pon el potenciómetro en la placa. La patilla central se conecta a la línea de 5 V 100 K e b c +5 V GND e b c

12 Montaje en el entrenador
5 V Montaje en el entrenador 4º. Coloca el fototransistor. La patilla larga a la línea de 0 V. 5º. Une con cable una patilla del potenciómetro y la patilla corta del fototransistor. 6º.Situa la resistencia de 10K entre el nudo del potenciómetro-fototransistor y la base del primer transistor. 10 KΩ 100 K e b c +5 V GND e b c

13 Montaje en el entrenador
5 V Montaje en el entrenador 10 Ω 1 KΩ 7º. Coloca la resistencia 10 Ω del emisor a la línea de 0 V. 8º. Situa la resistencia 1K desde el colector del transistor a la línea de 5V. 9º. Coloca una de las resistencias de 3K3, desde el colector del primer transistor a la base del segundo transistor. 3K3 100 K e b c +5 V GND e b c

14 Montaje en el entrenador

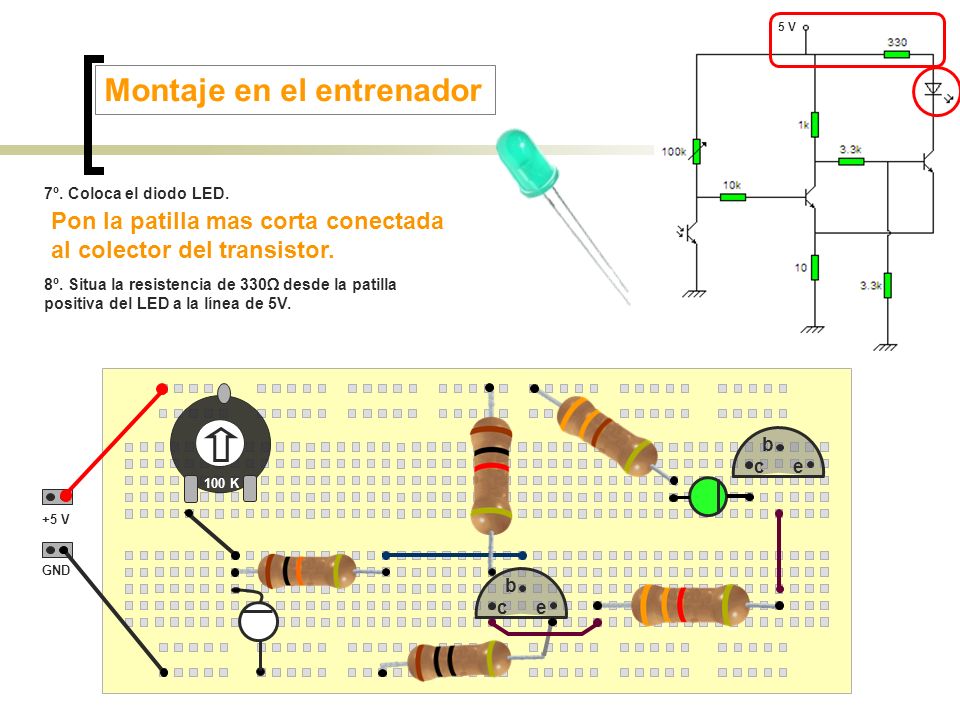

5 V Montaje en el entrenador 7º. Coloca el diodo LED. Pon la patilla mas corta conectada al colector del transistor. 8º. Situa la resistencia de 330Ω desde la patilla positiva del LED a la línea de 5V. 100 K e b c +5 V GND e b c

15 Montaje en el entrenador

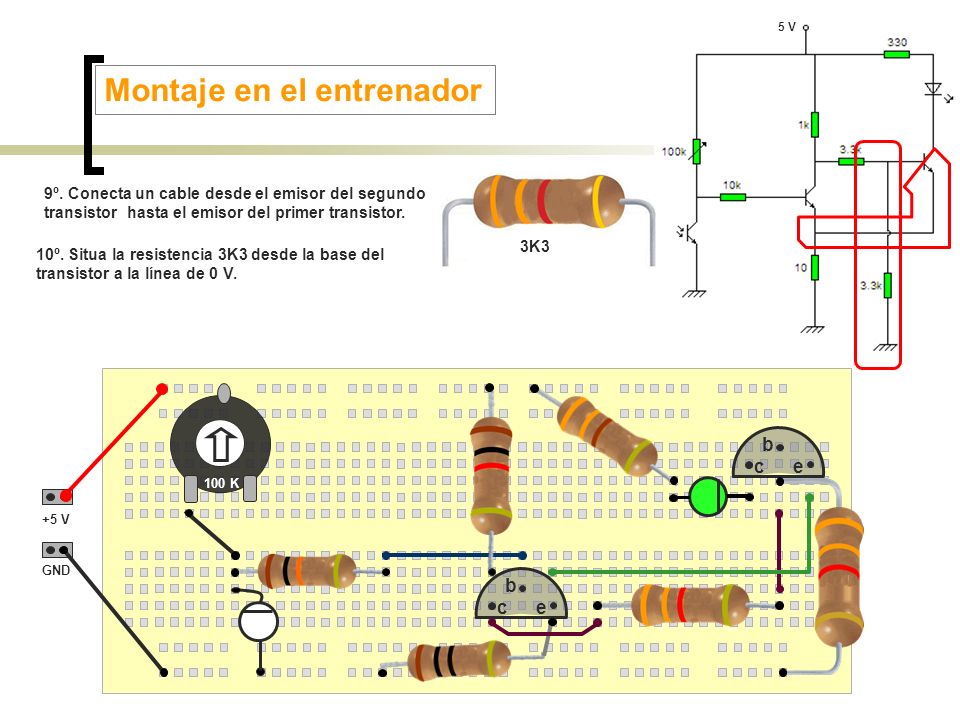

5 V Montaje en el entrenador 9º. Conecta un cable desde el emisor del segundo transistor hasta el emisor del primer transistor. 3K3 10º. Situa la resistencia 3K3 desde la base del transistor a la línea de 0 V. 100 K e b c +5 V GND e b c

16 Montaje final Poner la mano encima del fotodiodo. ¿Qué ocurre? e b c e
100 K e b c +5 V GND e b c Poner la mano encima del fotodiodo. ¿Qué ocurre?
