1 Sujetadores 21 de octubre de 2015

2 Sujetadores

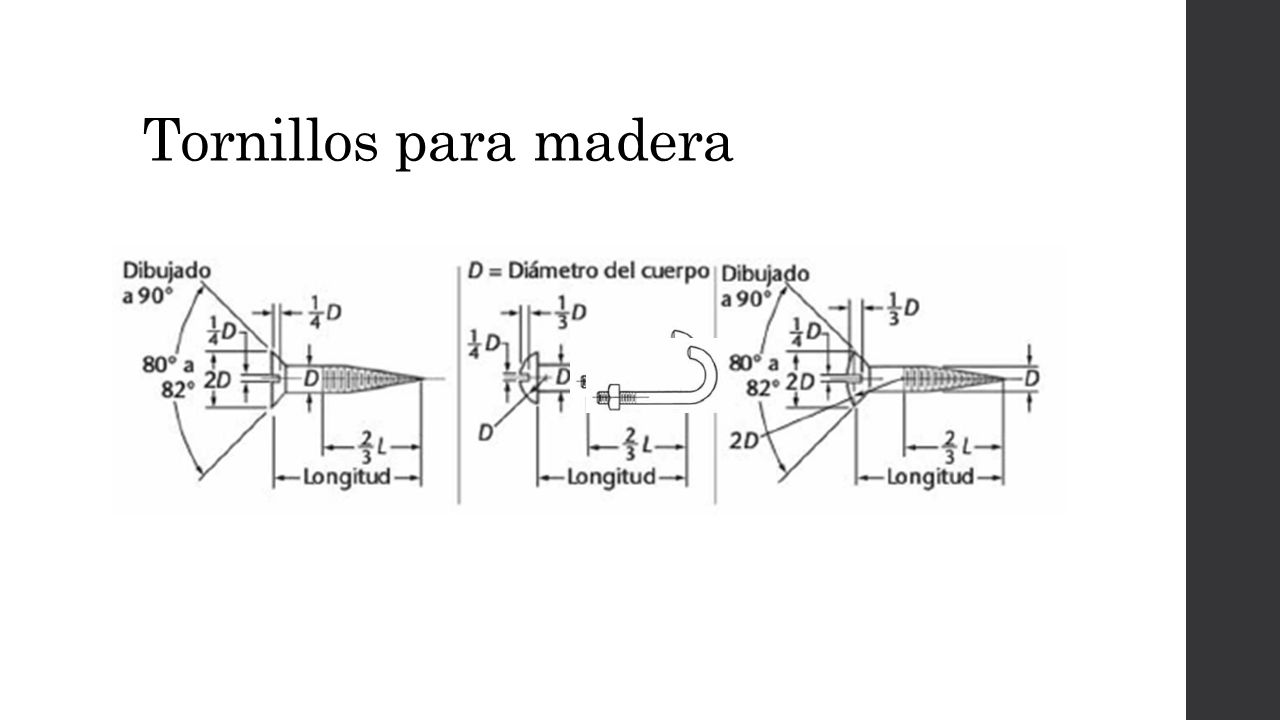

3 Tornillos para madera

4 Cuñas Piezas usadas para evitar el movimiento entre piezas mecánicas.

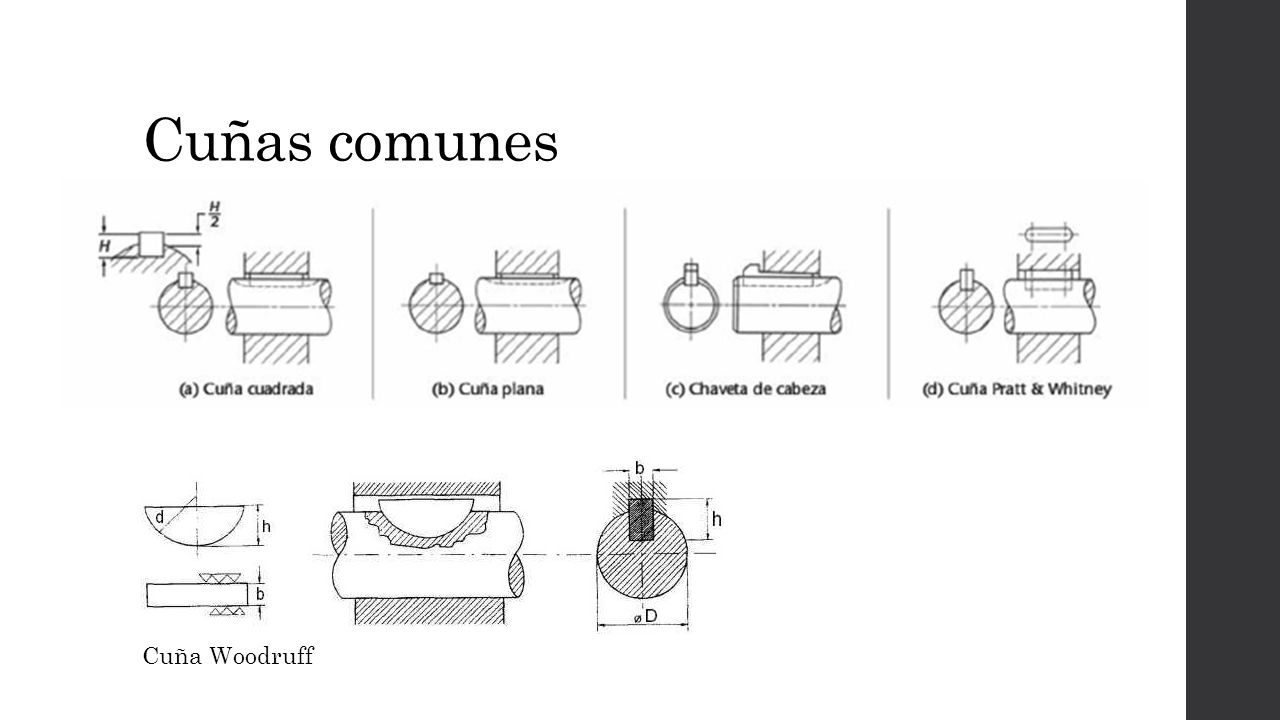

5 Cuñas comunes Cuña Woodruff

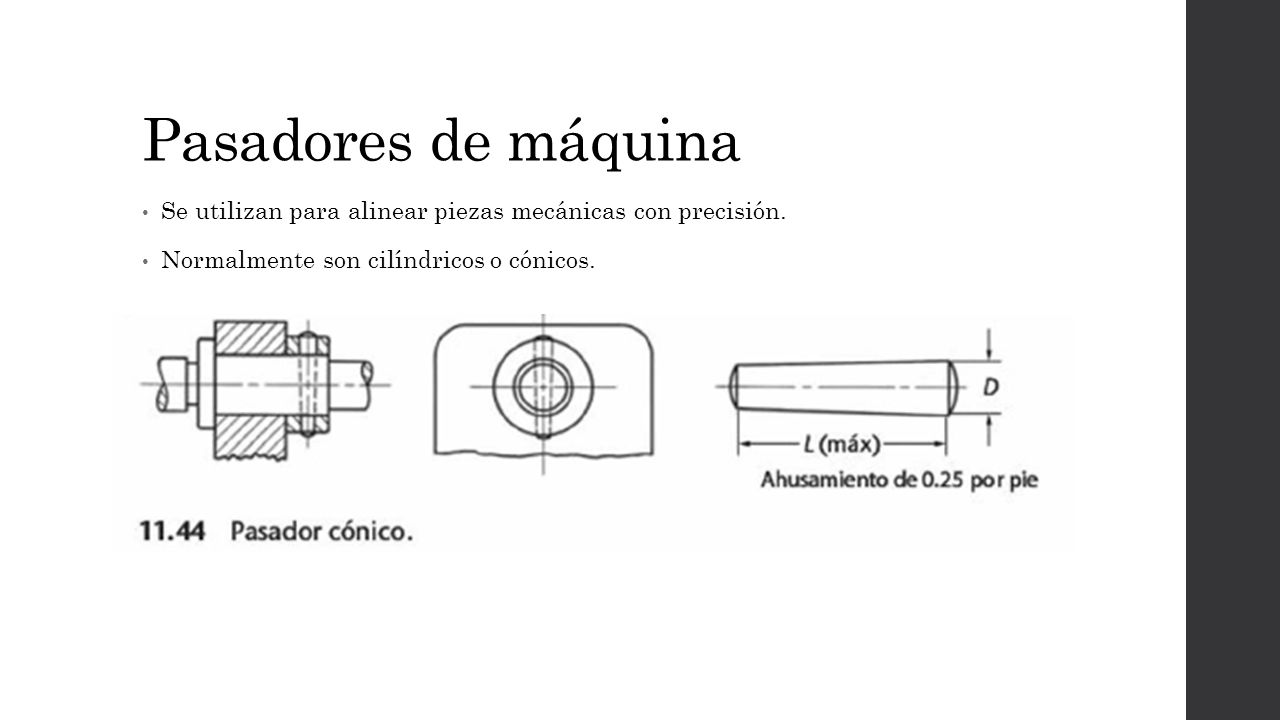

6 Pasadores de máquina Se utilizan para alinear piezas mecánicas con precisión. Normalmente son cilíndricos o cónicos.

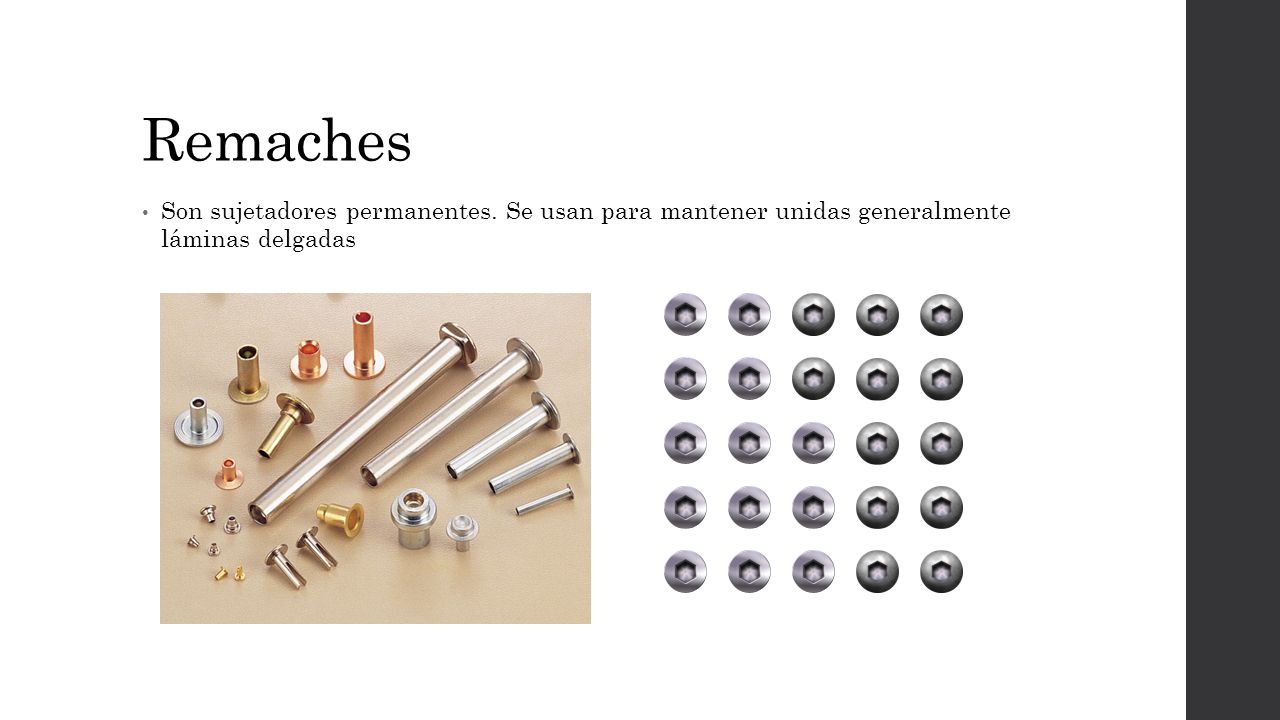

7 Remaches Son sujetadores permanentes. Se usan para mantener unidas generalmente láminas delgadas

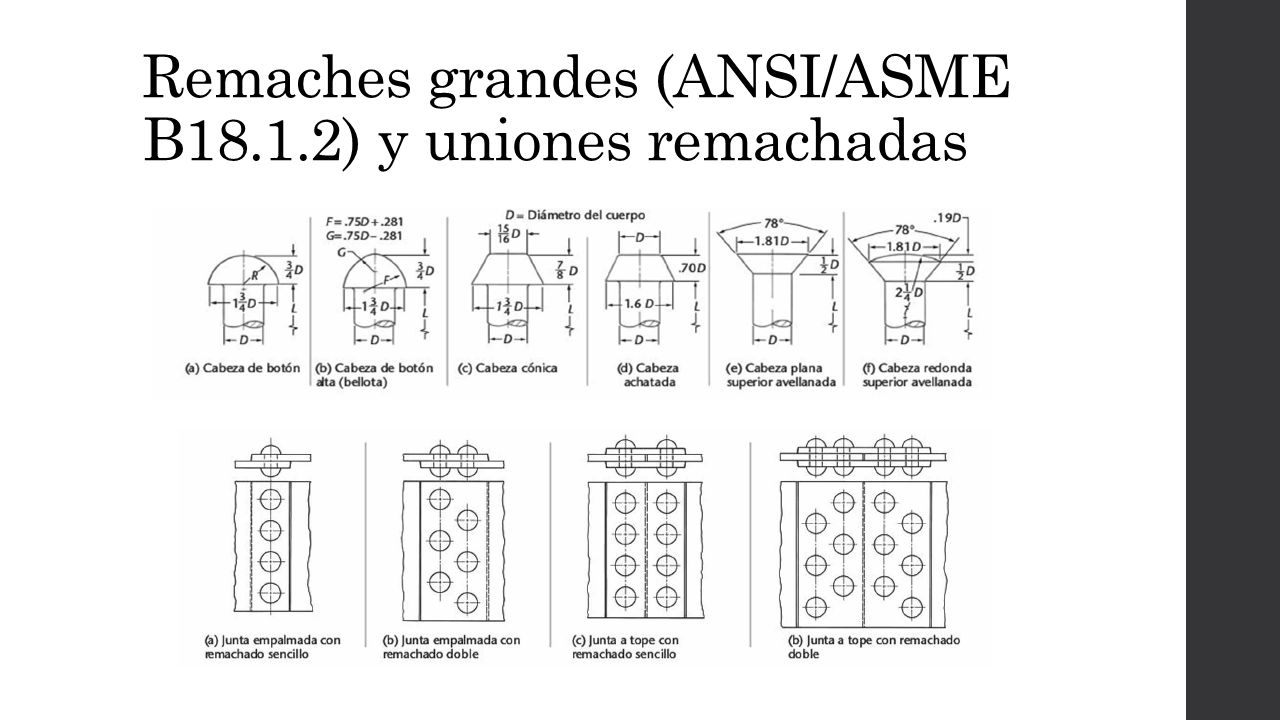

8 Remaches grandes (ANSI/ASME B18.1.2) y uniones remachadas

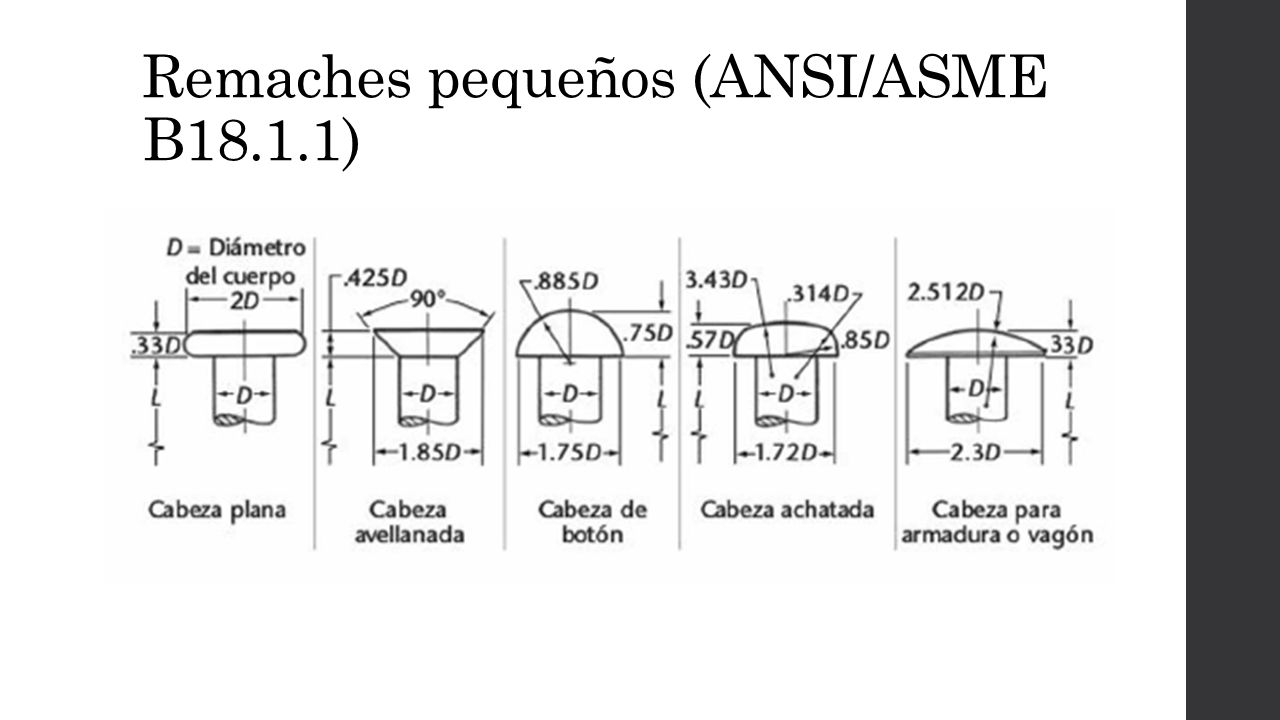

9 Remaches pequeños (ANSI/ASME B18.1.1)

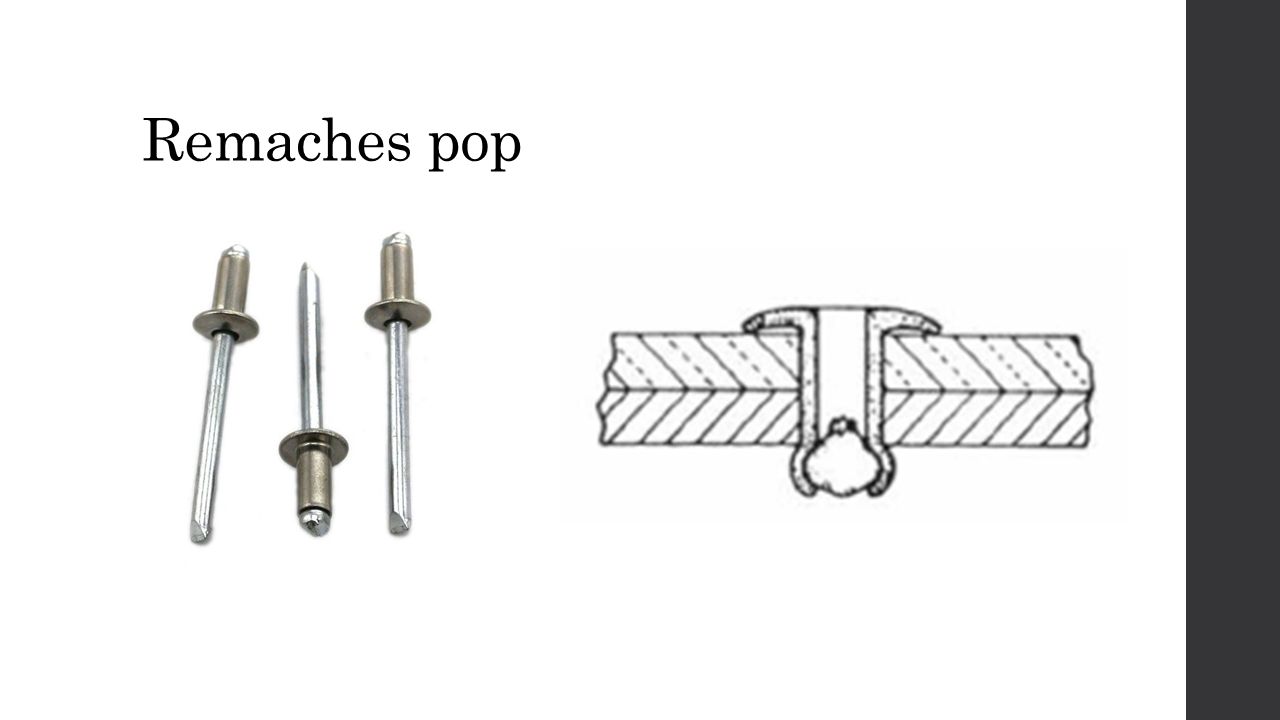

10 Remaches pop

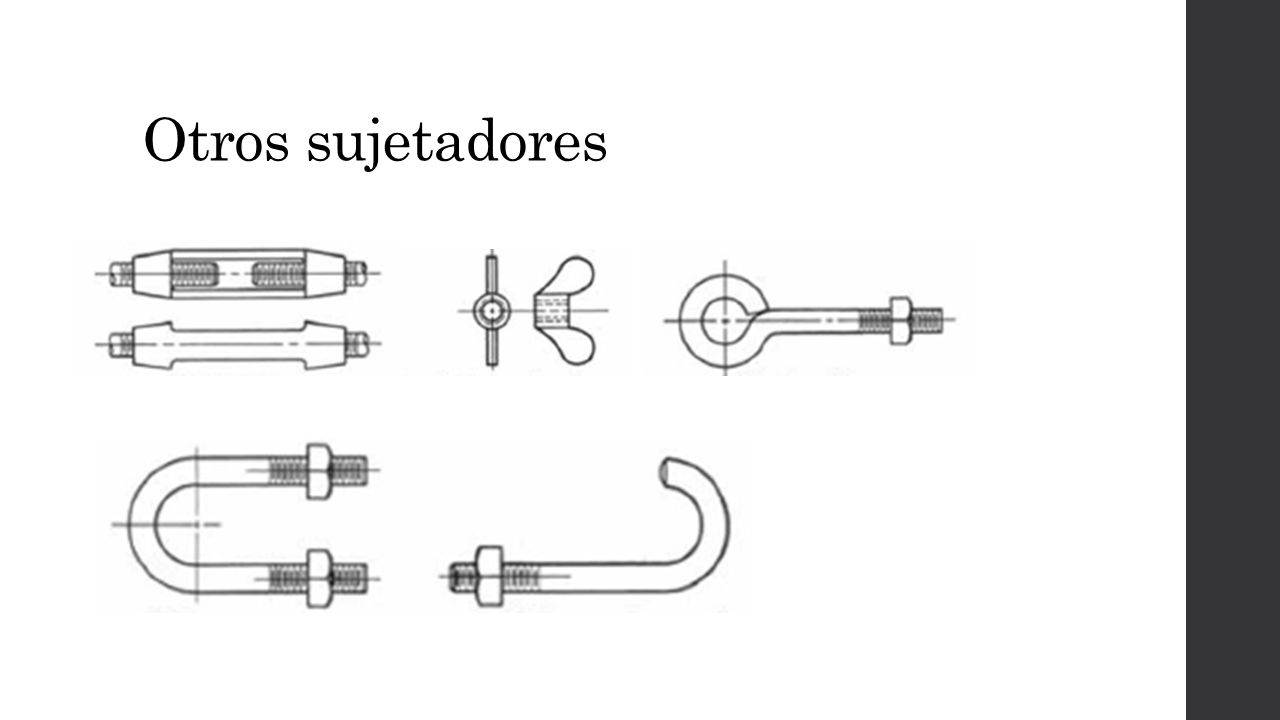

11 Otros sujetadores

12 Resortes

13 Resorte Un resorte es un dispositivo mecánico usado para almacenar energía cuando es deformado. Las especificaciones pueden ser consultadas en la norma ANSI Y14.13M

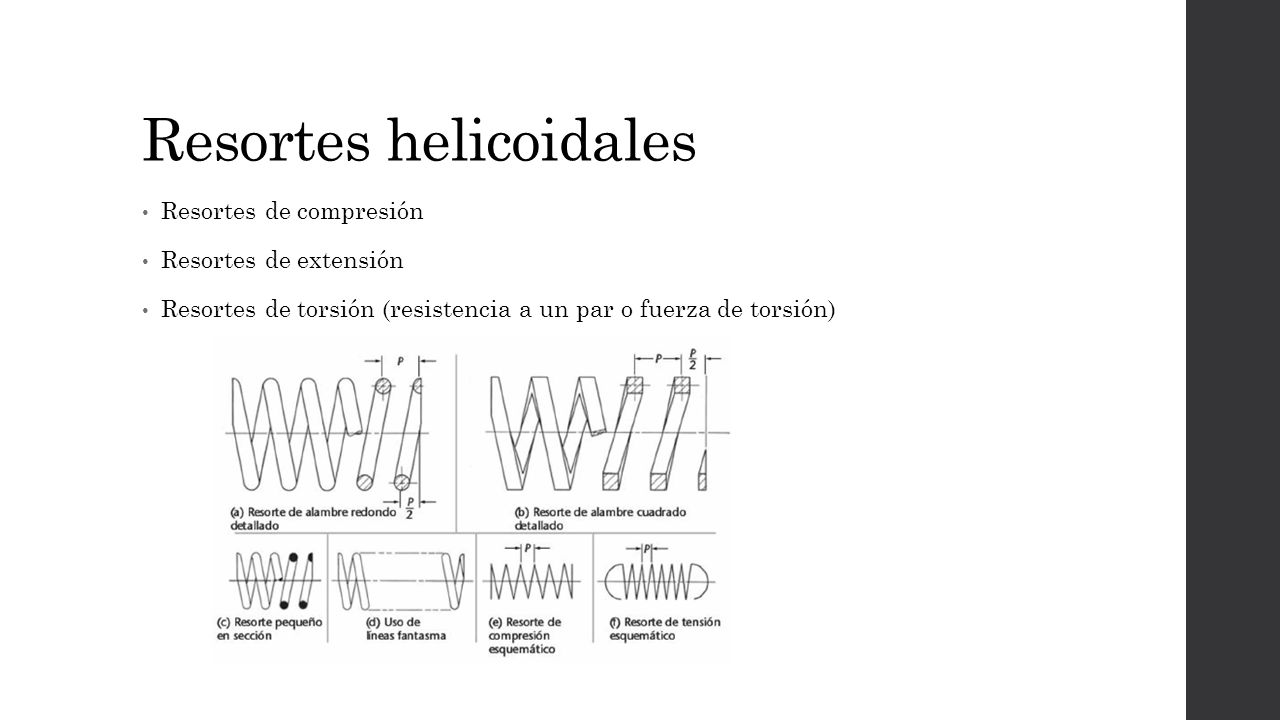

14 Resortes helicoidales Resortes de compresión Resortes de extensión Resortes de torsión (resistencia a un par o fuerza de torsión)

15 Resorte de compresión y extensión

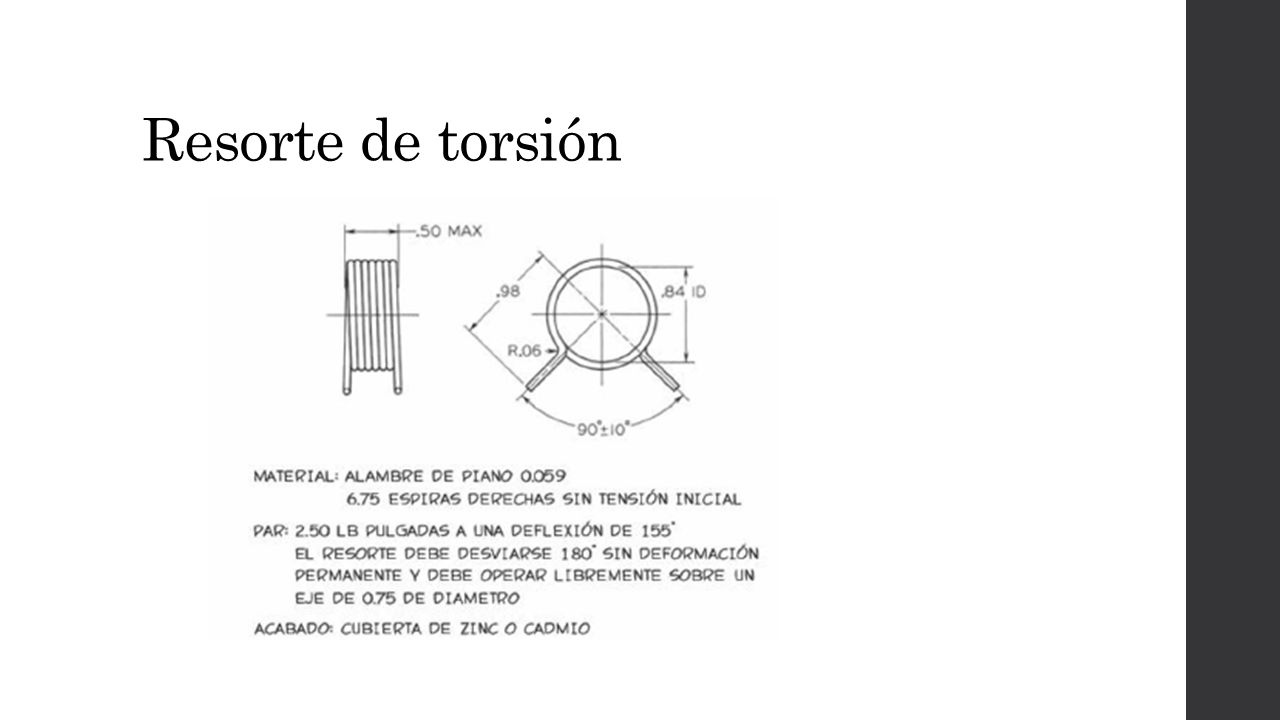

16 Resorte de torsión

17 Representación esquemática de resortes helicoidales

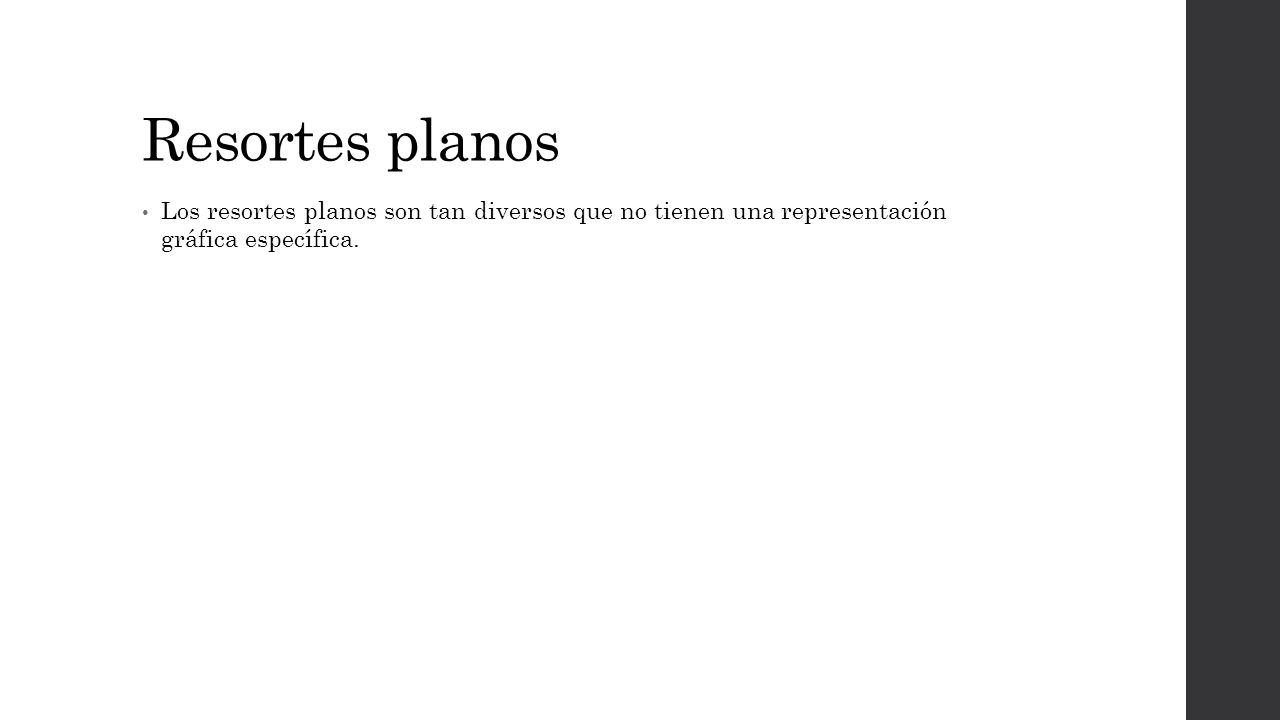

18 Resortes planos Los resortes planos son tan diversos que no tienen una representación gráfica específica.

19 Modelos CAD (descarga) http://www.pemnet.com/fastening_products
