1 Alecop S.Coop Mondragón (Guipuzcoa) Spain Tlf Software para la formación en programación CNC de controles Fagor, Fanuc y Siemens con simulación de mecanizado en 3D Alecop S.Coop MONDRAGON (Gipuzkoa) Tlf multicnc Winunisoft

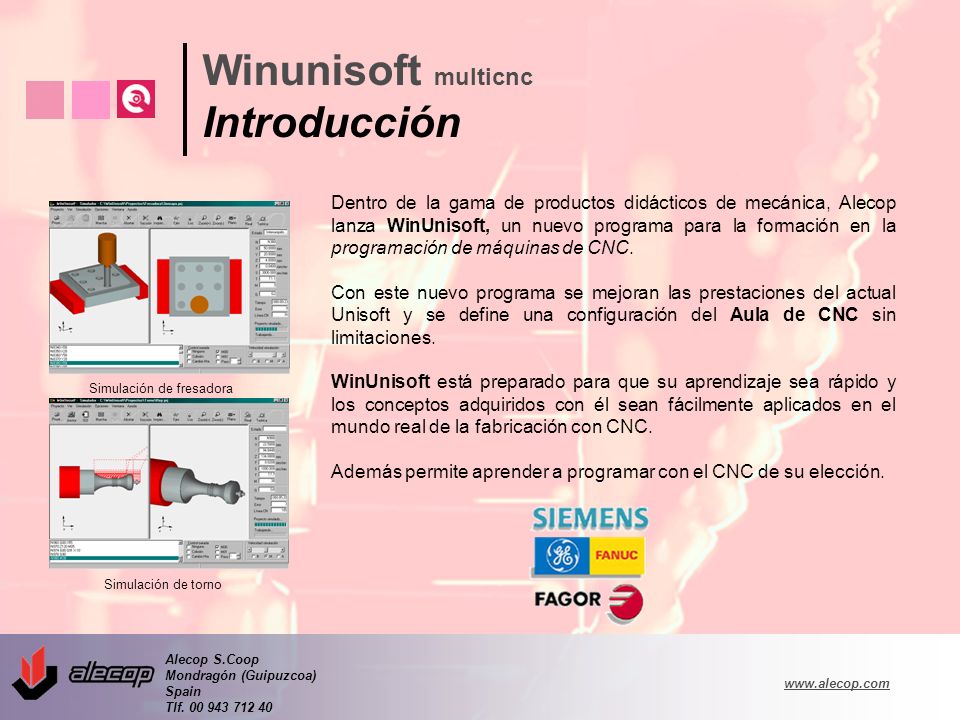

2 Alecop S.Coop Mondragón (Guipuzcoa) Spain Tlf Dentro de la gama de productos didácticos de mecánica, Alecop lanza WinUnisoft, un nuevo programa para la formación en la programación de máquinas de CNC. Con este nuevo programa se mejoran las prestaciones del actual Unisoft y se define una configuración del Aula de CNC sin limitaciones. WinUnisoft está preparado para que su aprendizaje sea rápido y los conceptos adquiridos con él sean fácilmente aplicados en el mundo real de la fabricación con CNC. Además permite aprender a programar con el CNC de su elección. Simulación de fresadora Simulación de torno Winunisoft multicnc Introducción

3 Alecop S.Coop Mondragón (Guipuzcoa) Spain Tlf WinUnisoft ha sido diseñado para la formación en la programación de controles numéricos de la forma más próxima a la realidad industrial. Permite la edición y simulación de programas de CNC FAGOR 8025 y 8050, además de la definición de herramientas y demás parámetros necesarios para el mecanizado de piezas en torno y fresadora. A estas prestaciones hay que añadirle la gran calidad gráfica de su simulador que permite una comprensión rápida de los mecanizados realizados en la pieza. Winunisoft multicnc Introducción

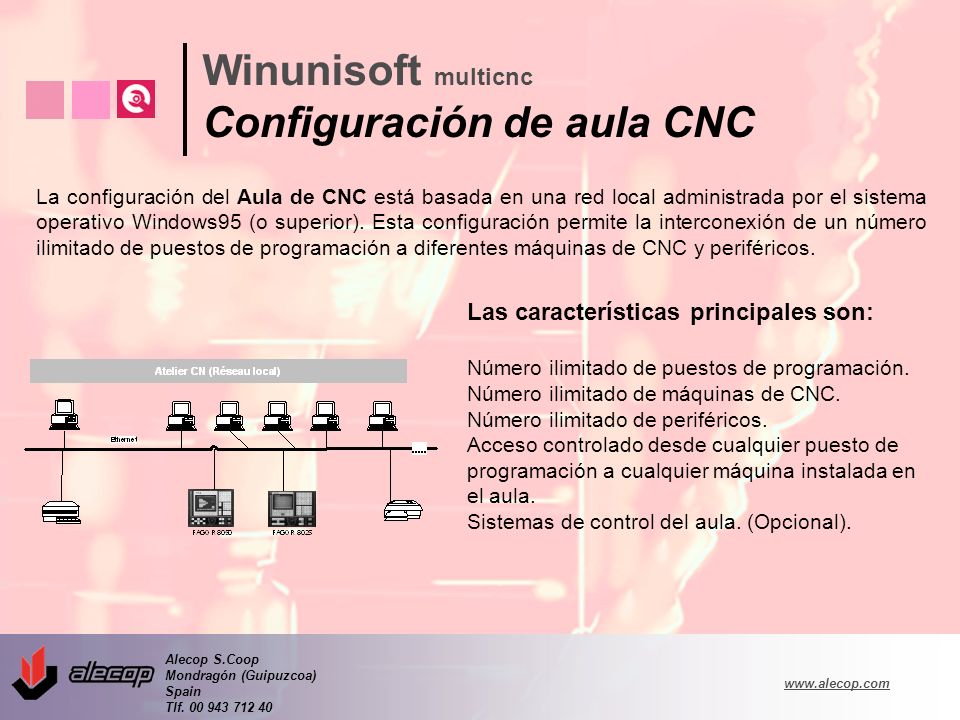

4 Alecop S.Coop Mondragón (Guipuzcoa) Spain Tlf Las características principales son: Número ilimitado de puestos de programación. Número ilimitado de máquinas de CNC. Número ilimitado de periféricos. Acceso controlado desde cualquier puesto de programación a cualquier máquina instalada en el aula. Sistemas de control del aula. (Opcional). La configuración del Aula de CNC está basada en una red local administrada por el sistema operativo Windows95 (o superior). Esta configuración permite la interconexión de un número ilimitado de puestos de programación a diferentes máquinas de CNC y periféricos. Winunisoft multicnc Configuración de aula CNC

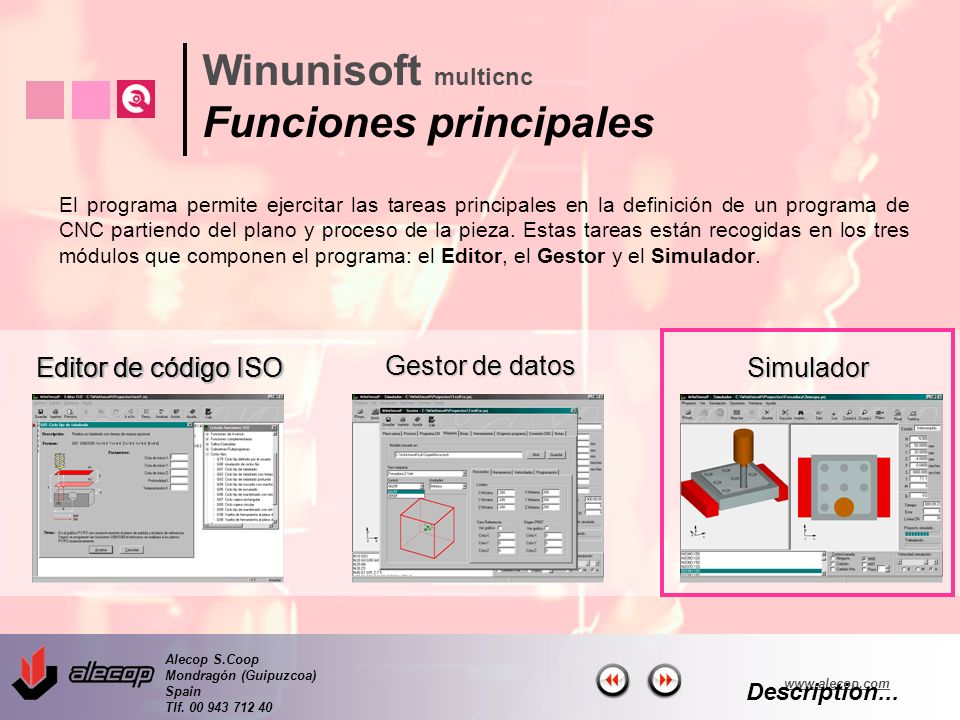

5 Alecop S.Coop Mondragón (Guipuzcoa) Spain Tlf El programa permite ejercitar las tareas principales en la definición de un programa de CNC partiendo del plano y proceso de la pieza. Estas tareas están recogidas en los tres módulos que componen el programa: el Editor, el Gestor y el Simulador. Editor de código ISO Gestor de datos Simulador Editor de código ISO Winunisoft multicnc Funciones principales

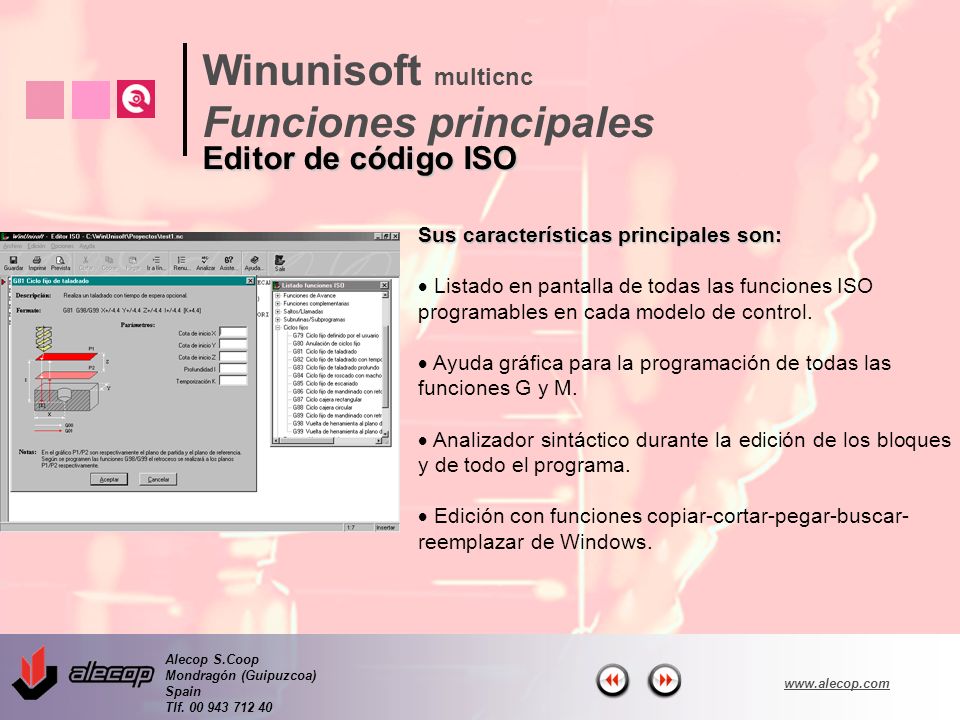

6 Alecop S.Coop Mondragón (Guipuzcoa) Spain Tlf Sus características principales son: Listado en pantalla de todas las funciones ISO programables en cada modelo de control. Ayuda gráfica para la programación de todas las funciones G y M. Analizador sintáctico durante la edición de los bloques y de todo el programa. Edición con funciones copiar-cortar-pegar-buscar- reemplazar de Windows. Winunisoft multicnc Funciones principales Editor de código ISO

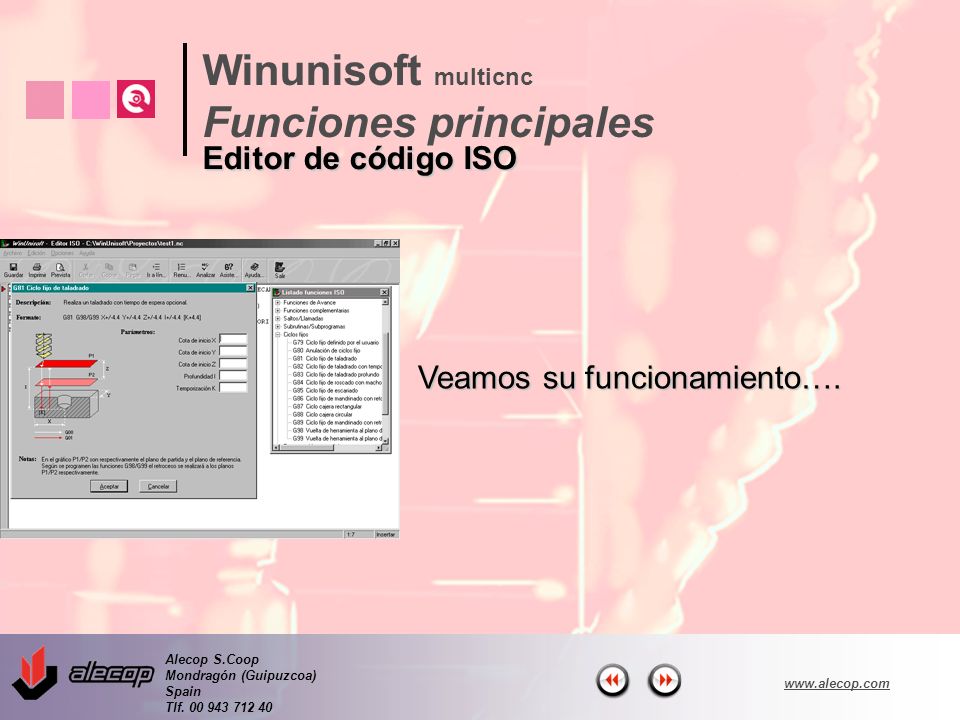

7 Alecop S.Coop Mondragón (Guipuzcoa) Spain Tlf Veamos su funcionamiento…. Winunisoft multicnc Funciones principales Editor de código ISO

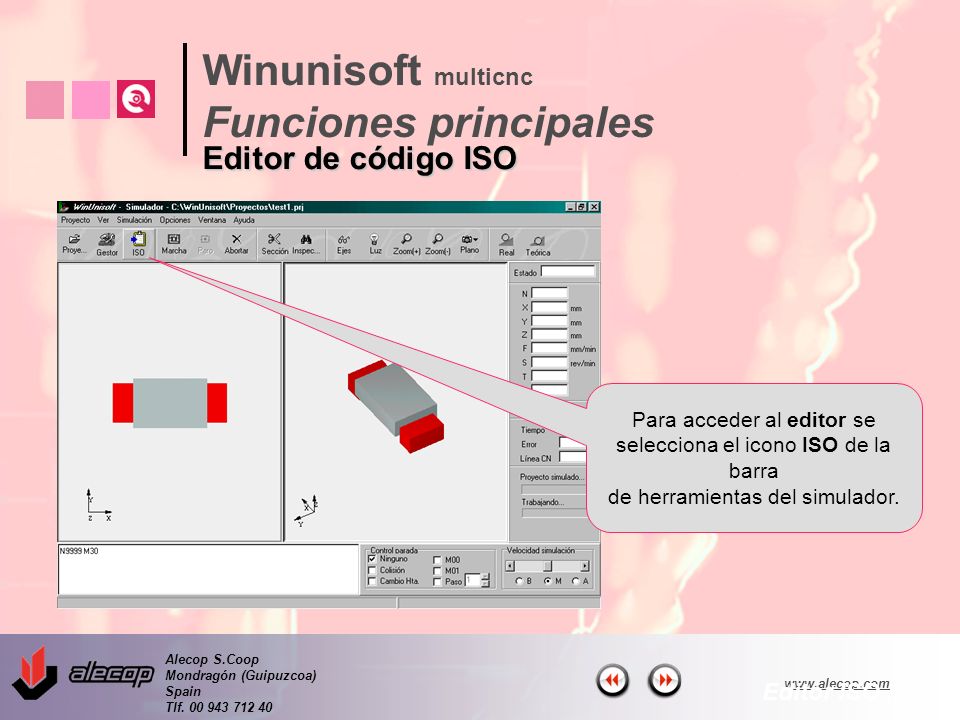

8 Alecop S.Coop Mondragón (Guipuzcoa) Spain Tlf Para acceder al editor se selecciona el icono ISO de la barra de herramientas del simulador. Editor ISO... Editor de código ISO Winunisoft multicnc Funciones principales

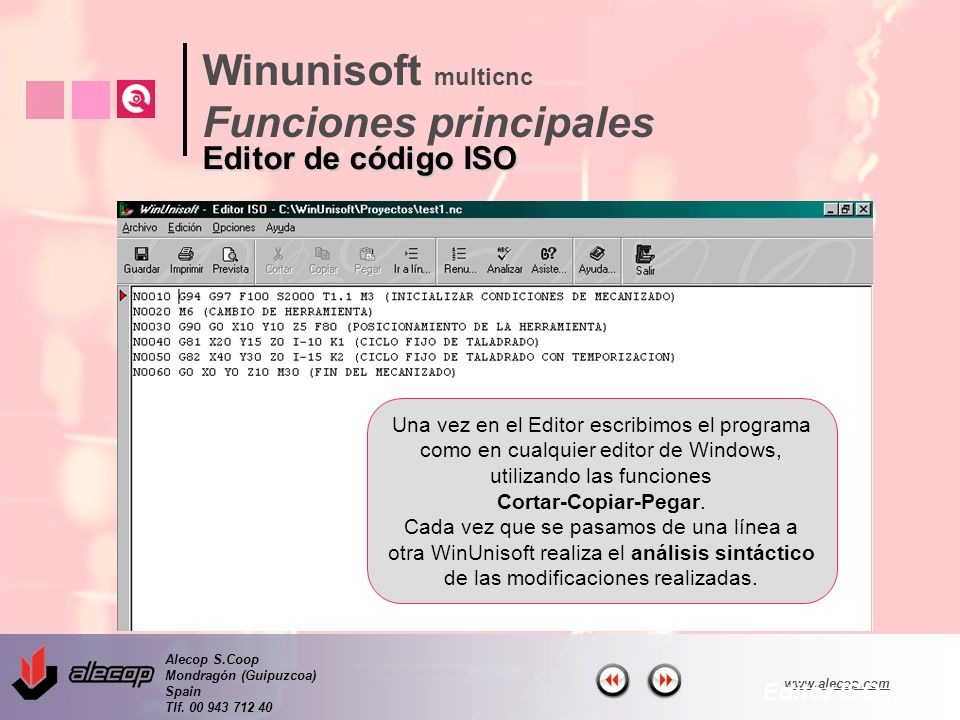

9 Alecop S.Coop Mondragón (Guipuzcoa) Spain Tlf Una vez en el Editor escribimos el programa como en cualquier editor de Windows, utilizando las funciones Cortar-Copiar-Pegar. Cada vez que se pasamos de una línea a otra WinUnisoft realiza el análisis sintáctico de las modificaciones realizadas. Editor ISO... Editor de código ISO Winunisoft multicnc Funciones principales

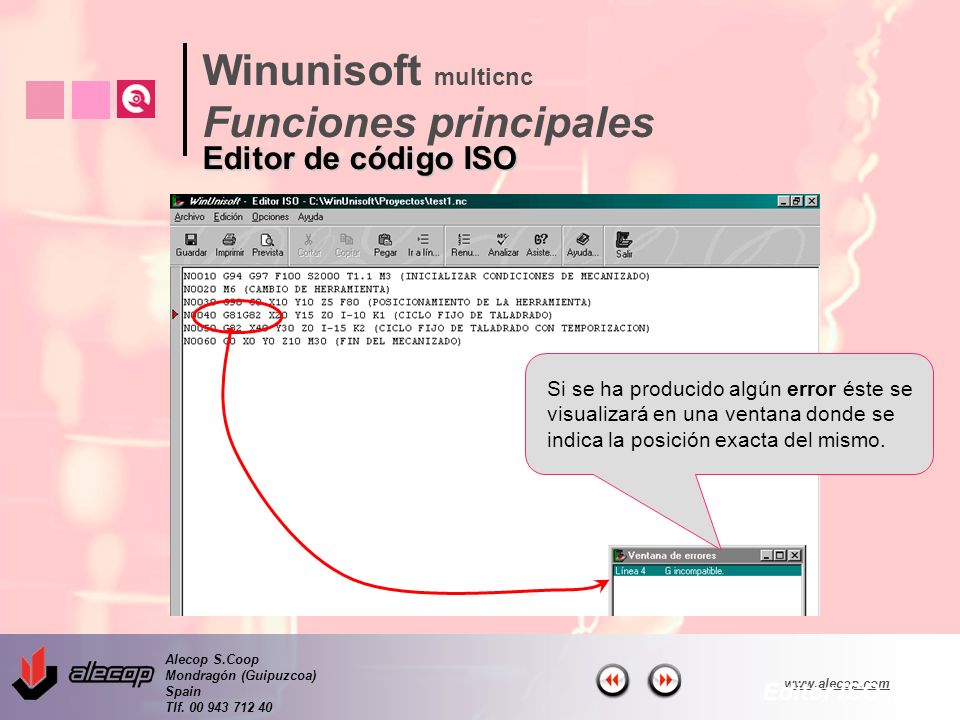

10 Alecop S.Coop Mondragón (Guipuzcoa) Spain Tlf Si se ha producido algún error éste se visualizará en una ventana donde se indica la posición exacta del mismo. Editor ISO... Editor de código ISO Winunisoft multicnc Funciones principales

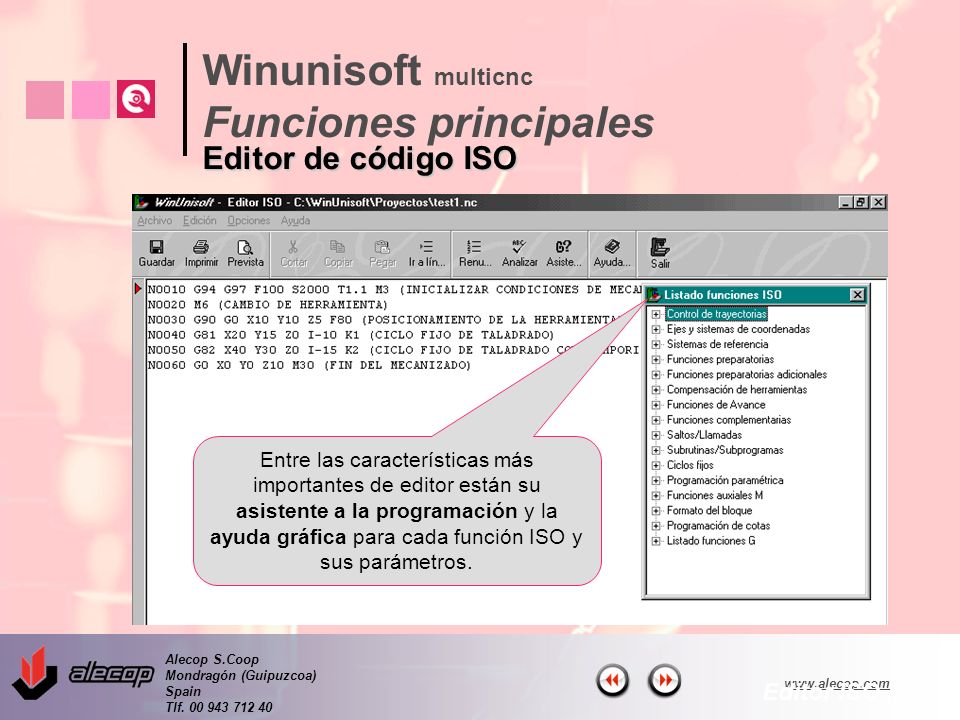

11 Alecop S.Coop Mondragón (Guipuzcoa) Spain Tlf Entre las características más importantes de editor están su asistente a la programación y la ayuda gráfica para cada función ISO y sus parámetros. Editor ISO... Editor de código ISO Winunisoft multicnc Funciones principales

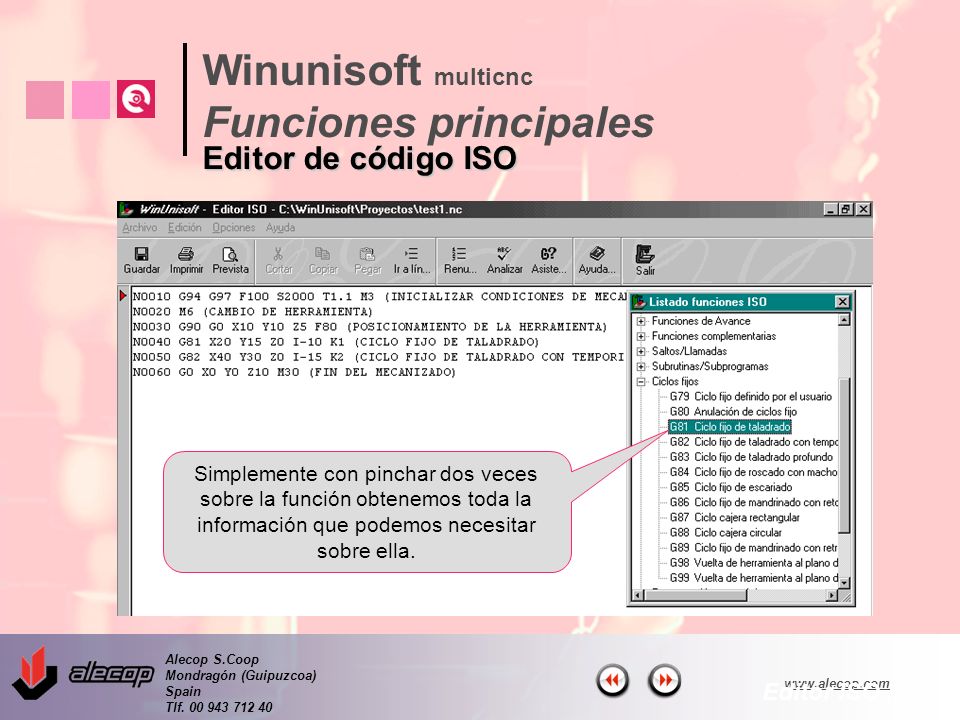

12 Alecop S.Coop Mondragón (Guipuzcoa) Spain Tlf Simplemente con pinchar dos veces sobre la función obtenemos toda la información que podemos necesitar sobre ella. Editor ISO... Editor de código ISO Winunisoft multicnc Funciones principales

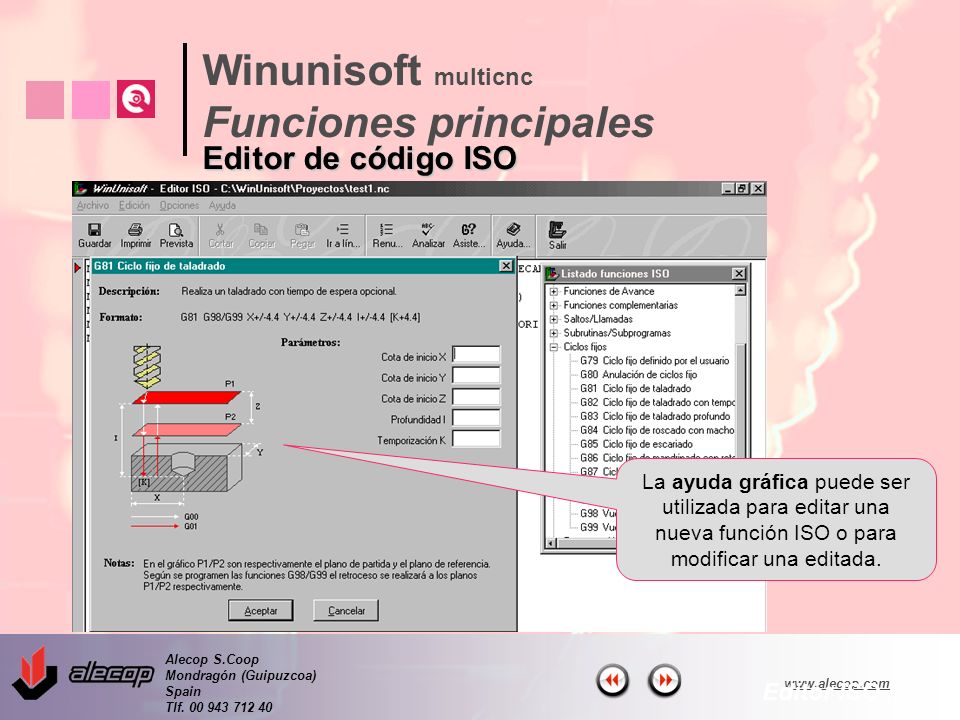

13 Alecop S.Coop Mondragón (Guipuzcoa) Spain Tlf La ayuda gráfica puede ser utilizada para editar una nueva función ISO o para modificar una editada. Editor ISO... Editor de código ISO Winunisoft multicnc Funciones principales

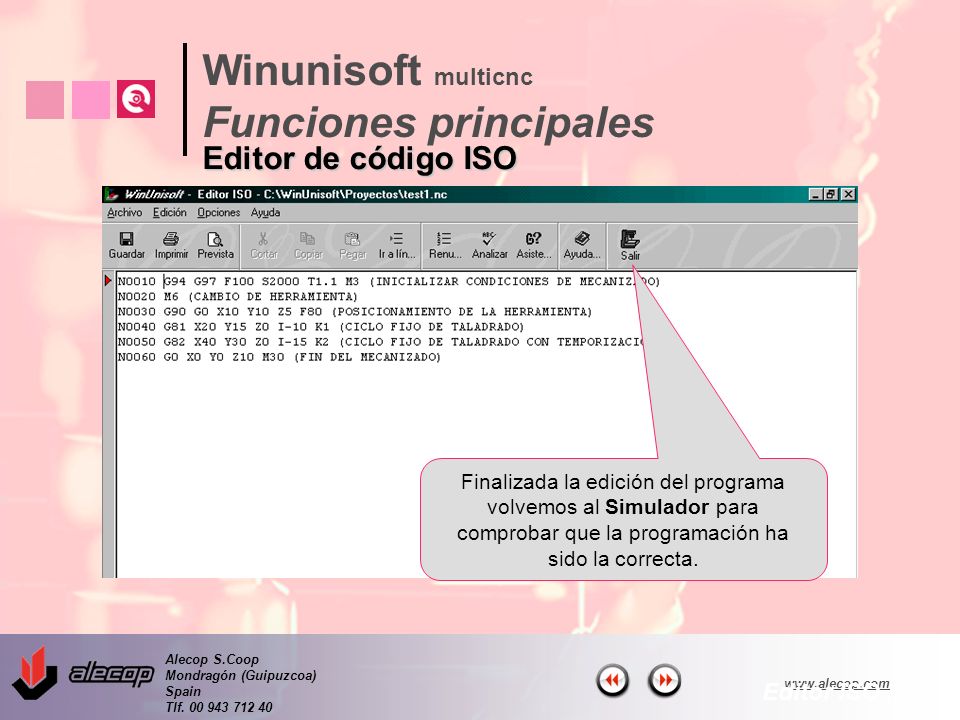

14 Alecop S.Coop Mondragón (Guipuzcoa) Spain Tlf Finalizada la edición del programa volvemos al Simulador para comprobar que la programación ha sido la correcta. Editor ISO... Editor de código ISO Winunisoft multicnc Funciones principales

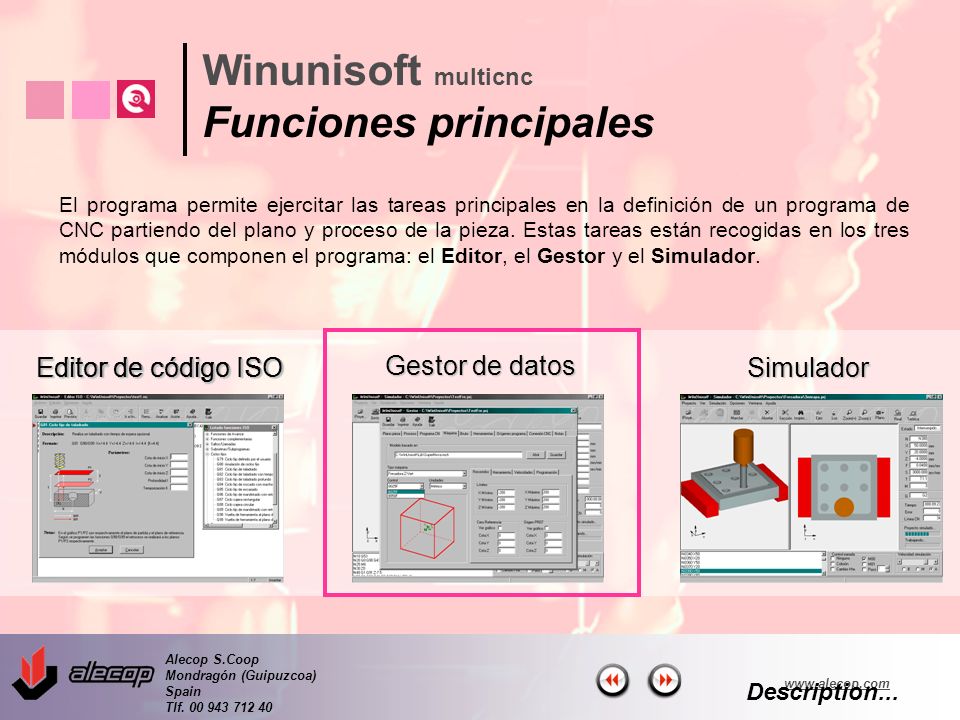

15 Alecop S.Coop Mondragón (Guipuzcoa) Spain Tlf El programa permite ejercitar las tareas principales en la definición de un programa de CNC partiendo del plano y proceso de la pieza. Estas tareas están recogidas en los tres módulos que componen el programa: el Editor, el Gestor y el Simulador. Description... Editor de código ISO Gestor de datos Simulador Editor de código ISO Winunisoft multicnc Funciones principales

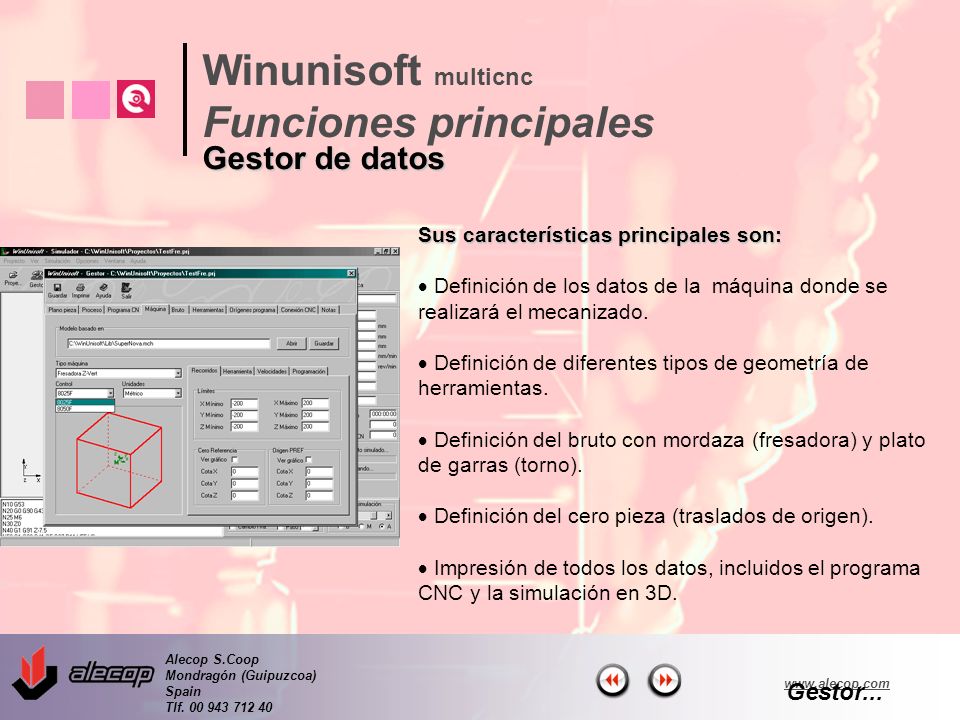

16 Alecop S.Coop Mondragón (Guipuzcoa) Spain Tlf Sus características principales son: Definición de los datos de la máquina donde se realizará el mecanizado. Definición de diferentes tipos de geometría de herramientas. Definición del bruto con mordaza (fresadora) y plato de garras (torno). Definición del cero pieza (traslados de origen). Impresión de todos los datos, incluidos el programa CNC y la simulación en 3D. Gestor... Winunisoft multicnc Funciones principales Gestor de datos

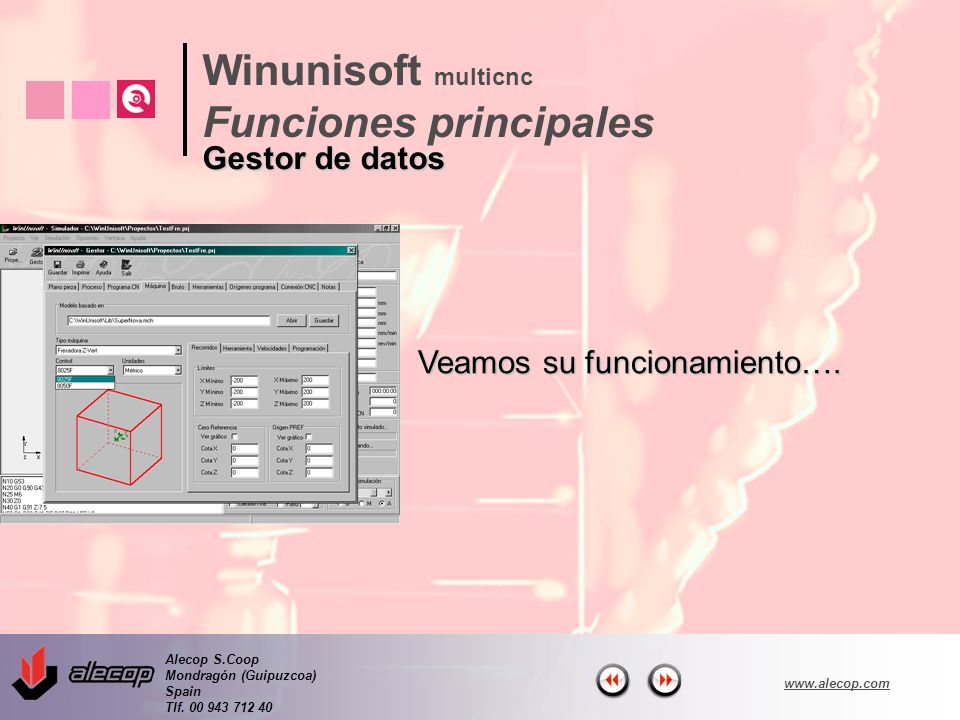

17 Alecop S.Coop Mondragón (Guipuzcoa) Spain Tlf Veamos su funcionamiento…. Winunisoft multicnc Funciones principales Gestor de datos

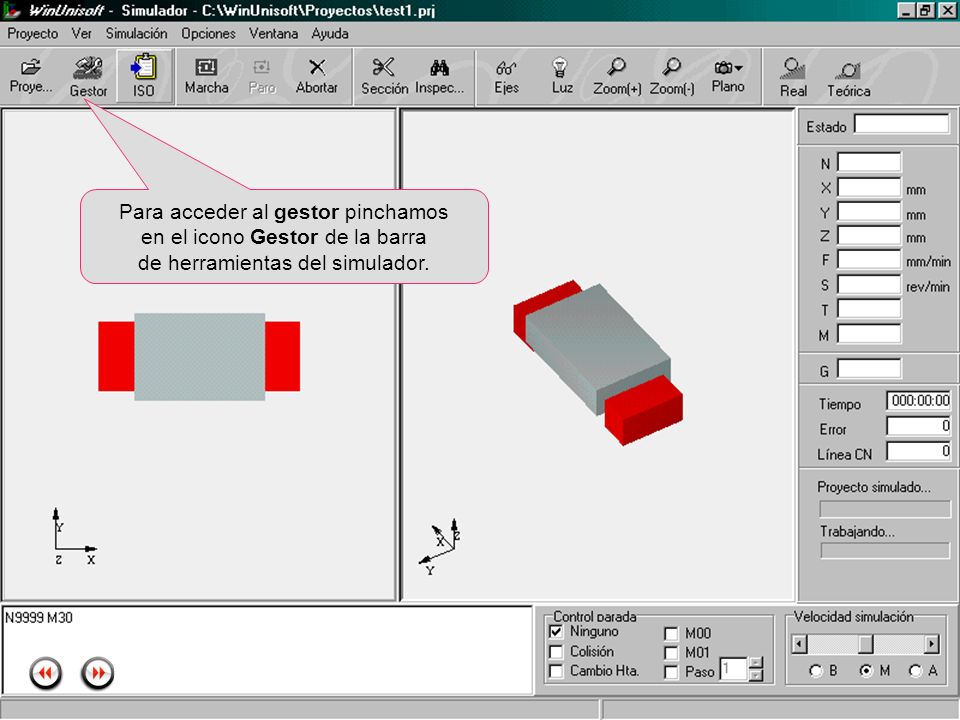

18 Alecop S.Coop Mondragón (Guipuzcoa) Spain Tlf Para acceder al gestor pinchamos en el icono Gestor de la barra de herramientas del simulador.

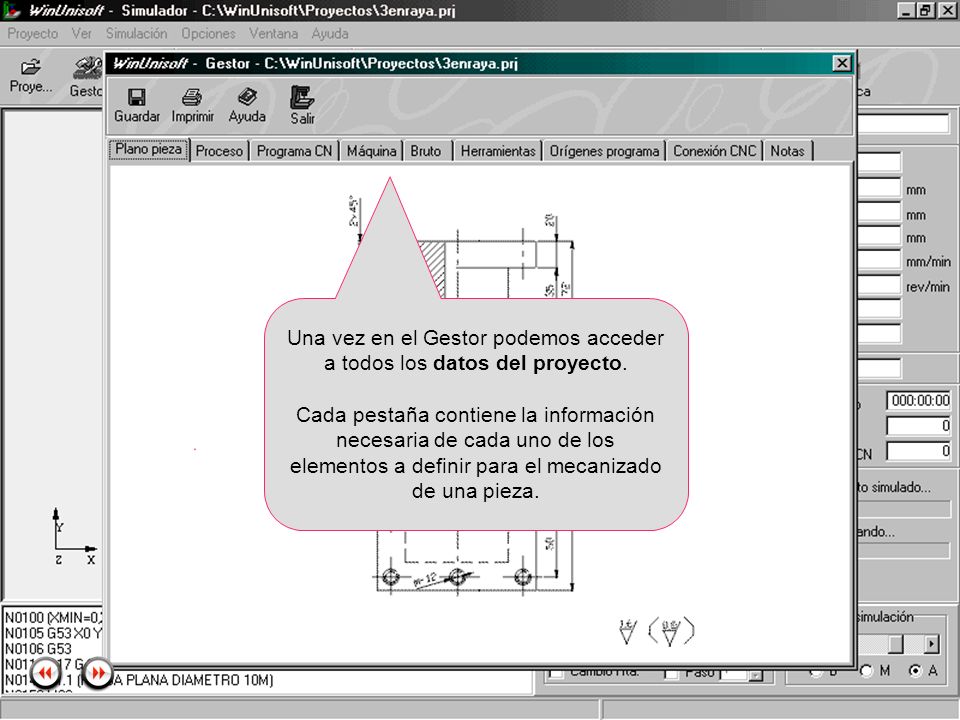

19 Alecop S.Coop Mondragón (Guipuzcoa) Spain Tlf Una vez en el Gestor podemos acceder a todos los datos del proyecto. Cada pestaña contiene la información necesaria de cada uno de los elementos a definir para el mecanizado de una pieza.

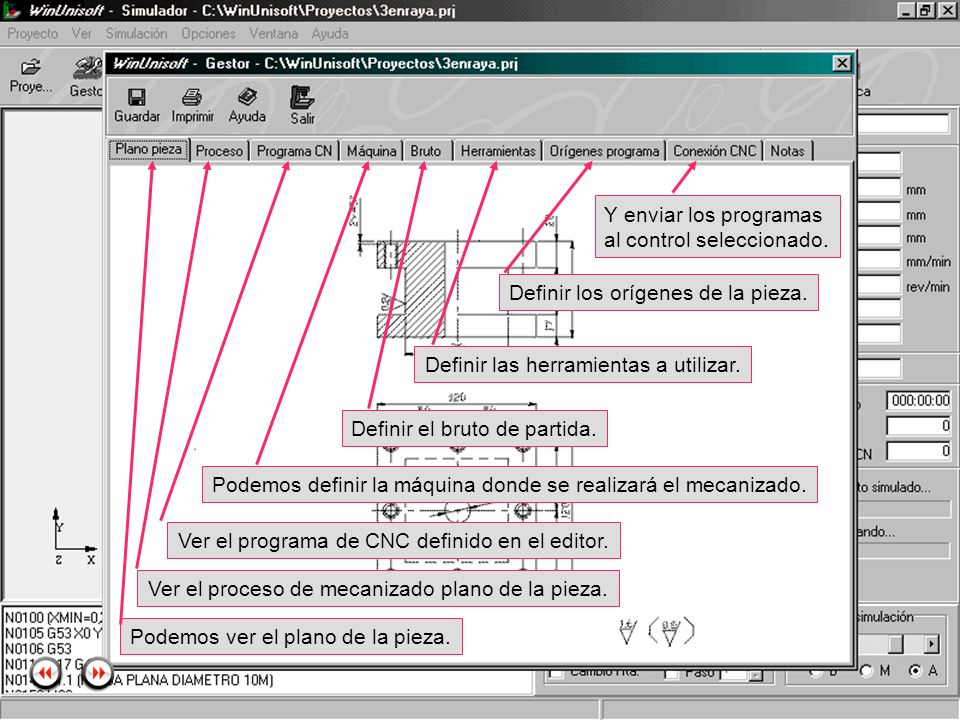

20 Alecop S.Coop Mondragón (Guipuzcoa) Spain Tlf Podemos ver el plano de la pieza. Ver el proceso de mecanizado plano de la pieza. Ver el programa de CNC definido en el editor. Podemos definir la máquina donde se realizará el mecanizado. Definir el bruto de partida. Definir las herramientas a utilizar. Definir los orígenes de la pieza. Y enviar los programas al control seleccionado.

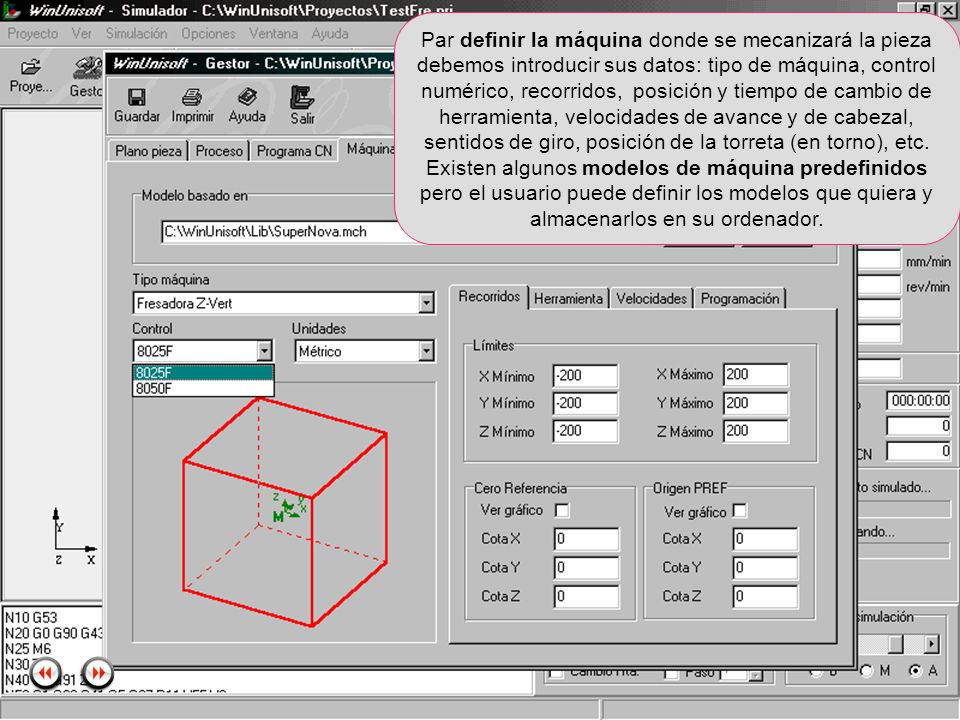

21 Alecop S.Coop Mondragón (Guipuzcoa) Spain Tlf Par definir la máquina donde se mecanizará la pieza debemos introducir sus datos: tipo de máquina, control numérico, recorridos, posición y tiempo de cambio de herramienta, velocidades de avance y de cabezal, sentidos de giro, posición de la torreta (en torno), etc. Existen algunos modelos de máquina predefinidos pero el usuario puede definir los modelos que quiera y almacenarlos en su ordenador.

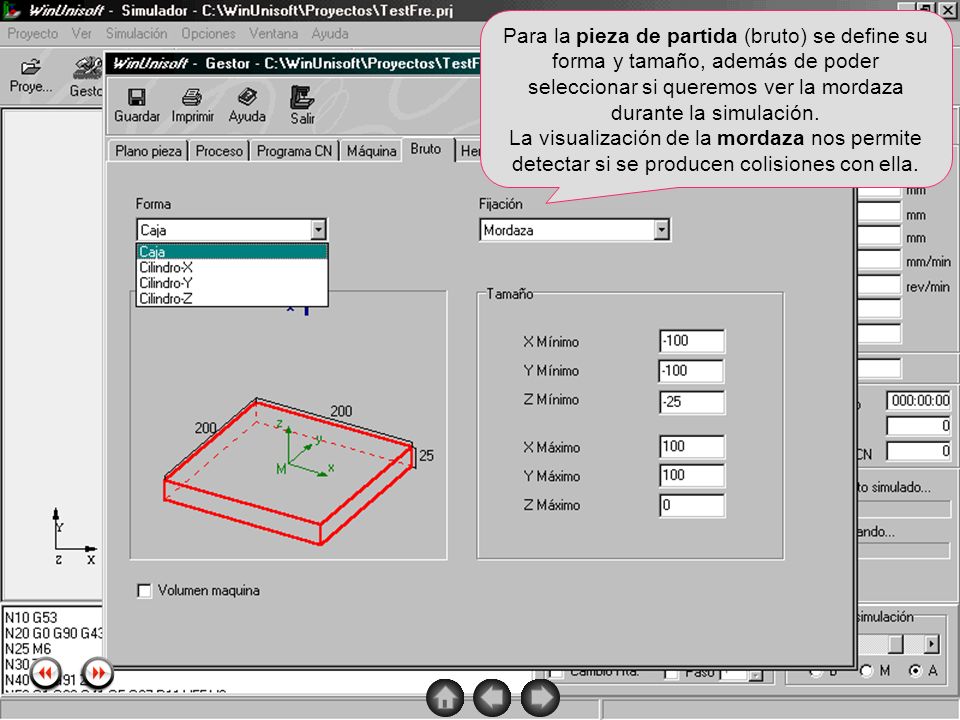

22 Alecop S.Coop Mondragón (Guipuzcoa) Spain Tlf Para la pieza de partida (bruto) se define su forma y tamaño, además de poder seleccionar si queremos ver la mordaza durante la simulación. La visualización de la mordaza nos permite detectar si se producen colisiones con ella.

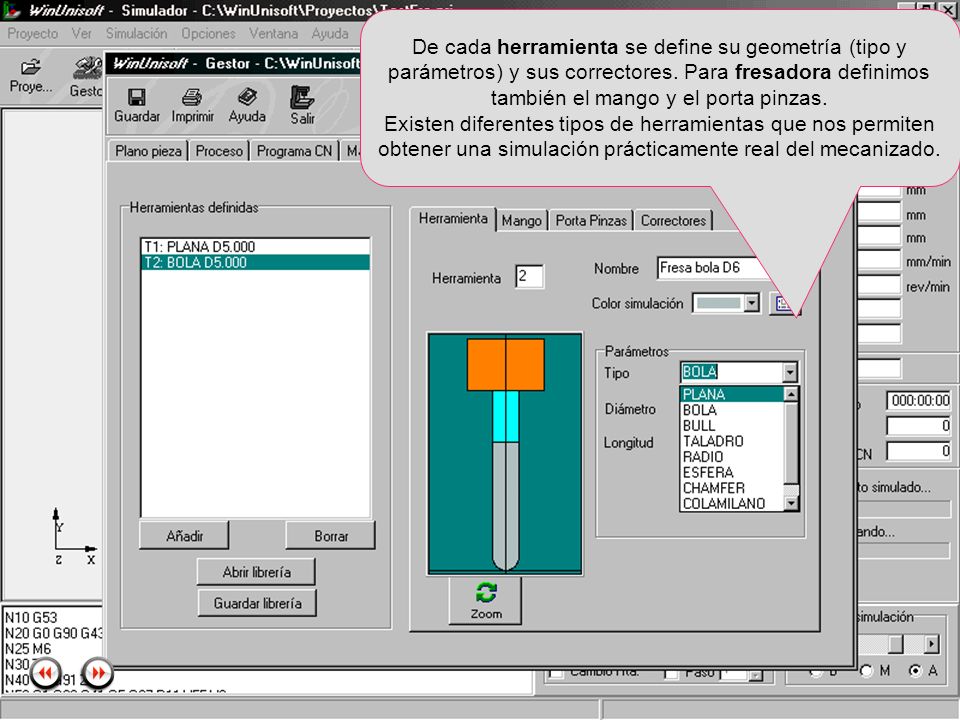

23 Alecop S.Coop Mondragón (Guipuzcoa) Spain Tlf De cada herramienta se define su geometría (tipo y parámetros) y sus correctores. Para fresadora definimos también el mango y el porta pinzas. Existen diferentes tipos de herramientas que nos permiten obtener una simulación prácticamente real del mecanizado.

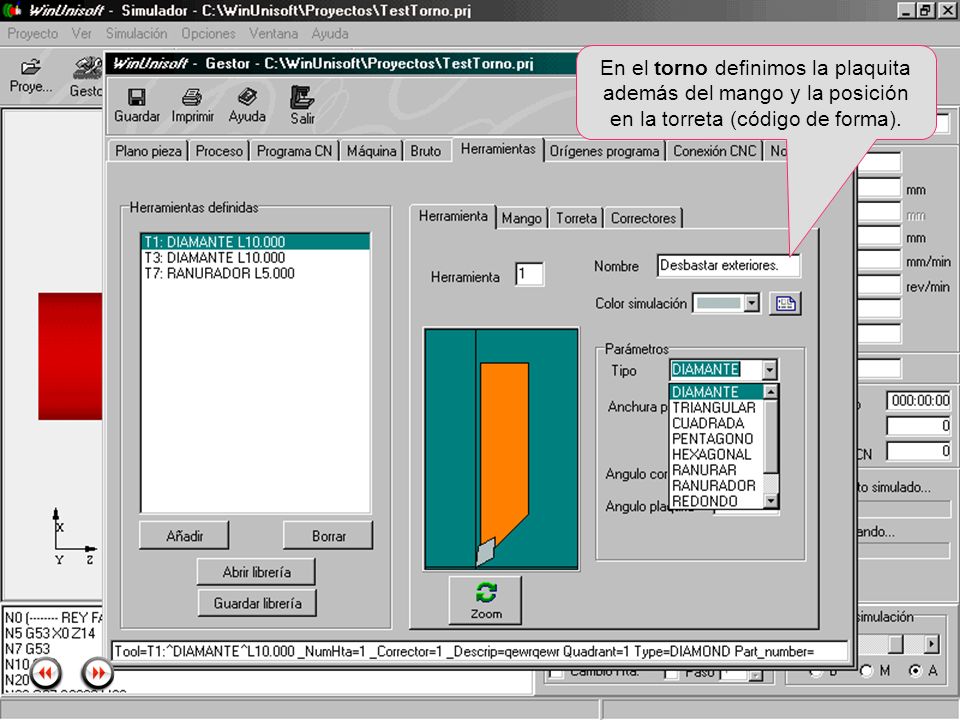

24 Alecop S.Coop Mondragón (Guipuzcoa) Spain Tlf En el torno definimos la plaquita además del mango y la posición en la torreta (código de forma).

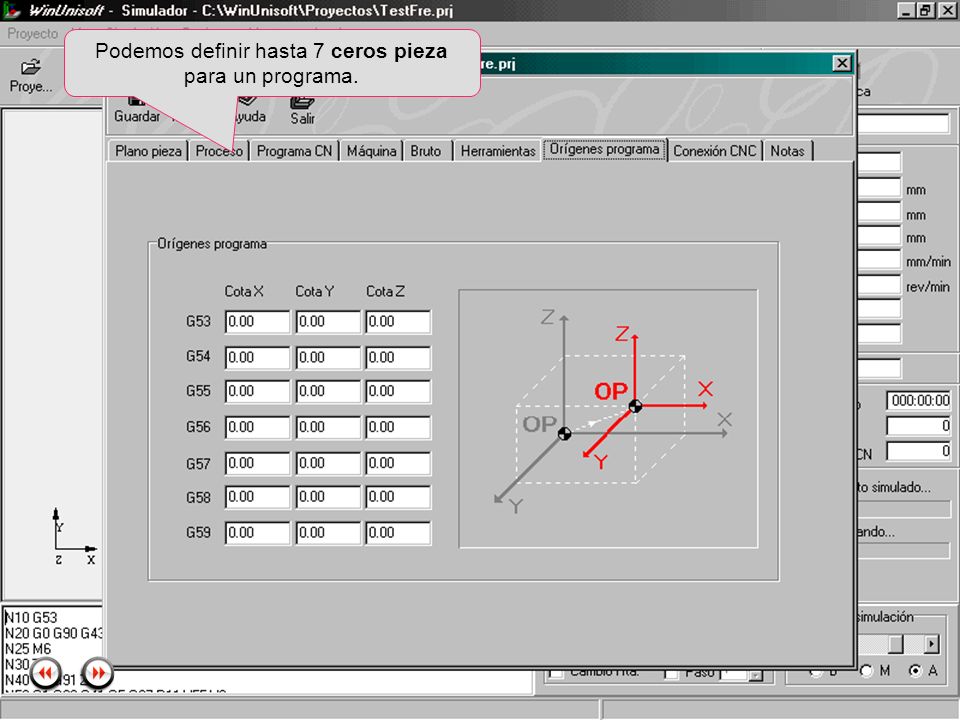

25 Alecop S.Coop Mondragón (Guipuzcoa) Spain Tlf Podemos definir hasta 7 ceros pieza para un programa.

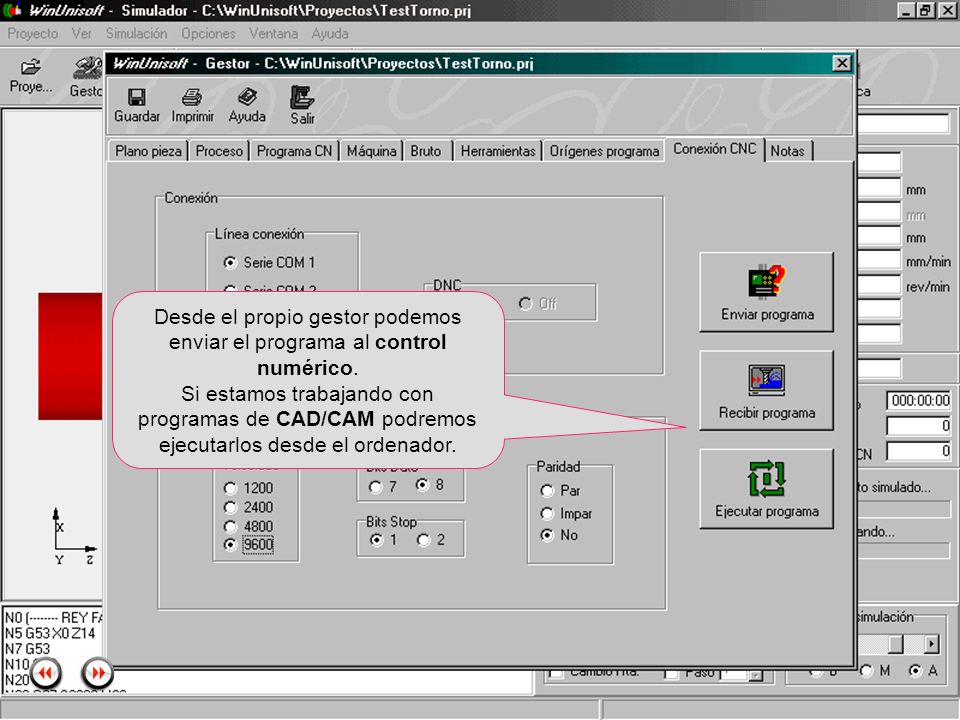

26 Alecop S.Coop Mondragón (Guipuzcoa) Spain Tlf Desde el propio gestor podemos enviar el programa al control numérico. Si estamos trabajando con programas de CAD/CAM podremos ejecutarlos desde el ordenador.

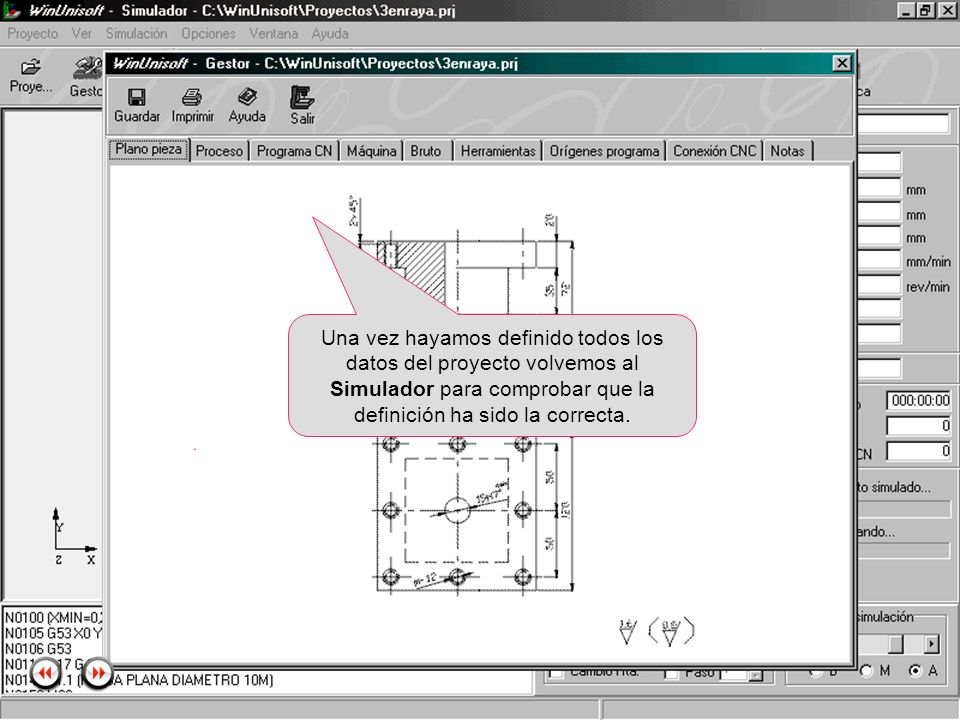

27 Alecop S.Coop Mondragón (Guipuzcoa) Spain Tlf Una vez hayamos definido todos los datos del proyecto volvemos al Simulador para comprobar que la definición ha sido la correcta.

28 Alecop S.Coop Mondragón (Guipuzcoa) Spain Tlf El programa permite ejercitar las tareas principales en la definición de un programa de CNC partiendo del plano y proceso de la pieza. Estas tareas están recogidas en los tres módulos que componen el programa: el Editor, el Gestor y el Simulador. Description... Editor de código ISO Gestor de datos Simulador Editor de código ISO Winunisoft multicnc Funciones principales

29 Alecop S.Coop Mondragón (Guipuzcoa) Spain Tlf Sus características principales son: Simulación de diferentes vistas en 3D con visualización de la herramienta. Representación de mordaza y plato de garras. Sección de la pieza en diferentes planos. Selección de diferentes colores para diferentes herramientas. Obtención del tiempo de mecanizado. Detección de colisiones de la herramienta con la pieza y la mordaza. Inspección de la geometría de la pieza mecanizada. Winunisoft multicnc Funciones principales Simulador

30 Alecop S.Coop Mondragón (Guipuzcoa) Spain Tlf Veamos su funcionamiento…. Winunisoft multicnc Funciones principales Simulador

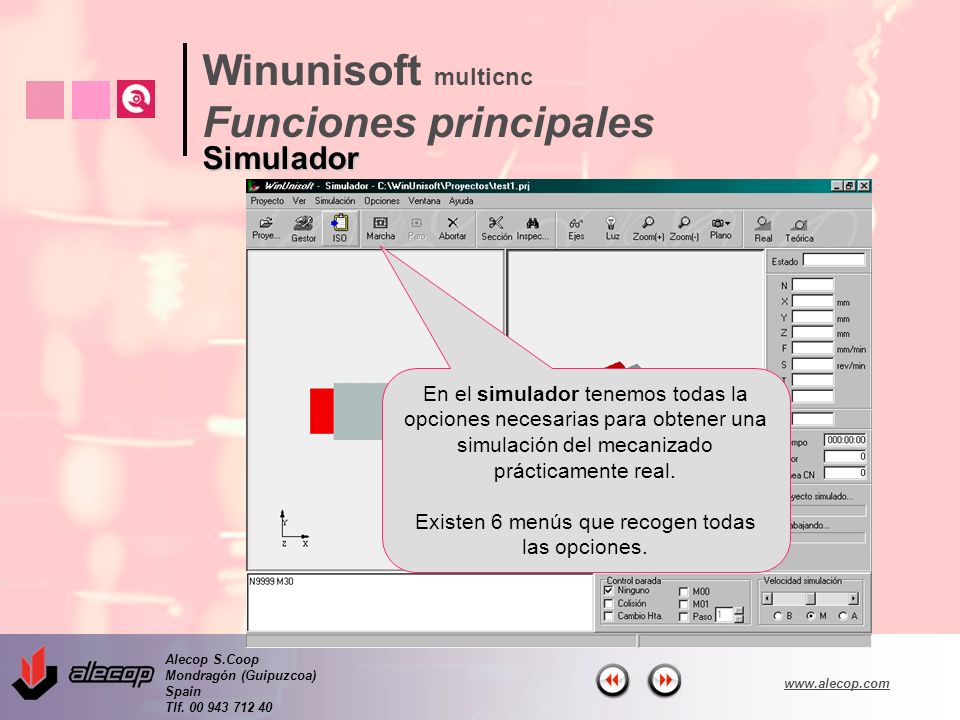

31 Alecop S.Coop Mondragón (Guipuzcoa) Spain Tlf En el simulador tenemos todas la opciones necesarias para obtener una simulación del mecanizado prácticamente real. Existen 6 menús que recogen todas las opciones. Winunisoft multicnc Funciones principales Simulador

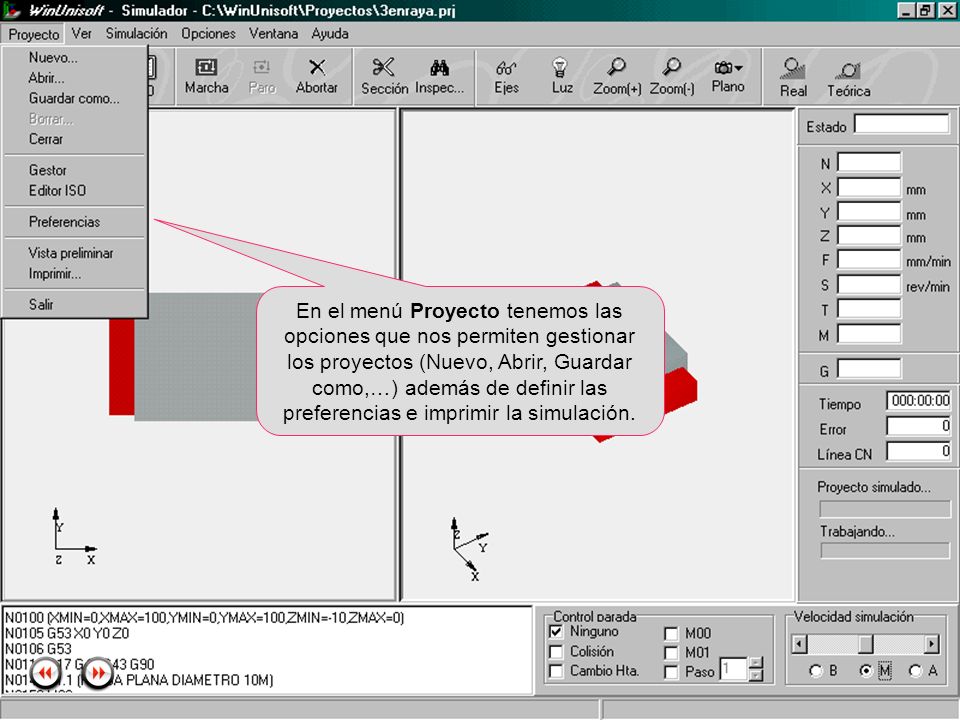

32 Alecop S.Coop Mondragón (Guipuzcoa) Spain Tlf En el menú Proyecto tenemos las opciones que nos permiten gestionar los proyectos (Nuevo, Abrir, Guardar como,…) además de definir las preferencias e imprimir la simulación.

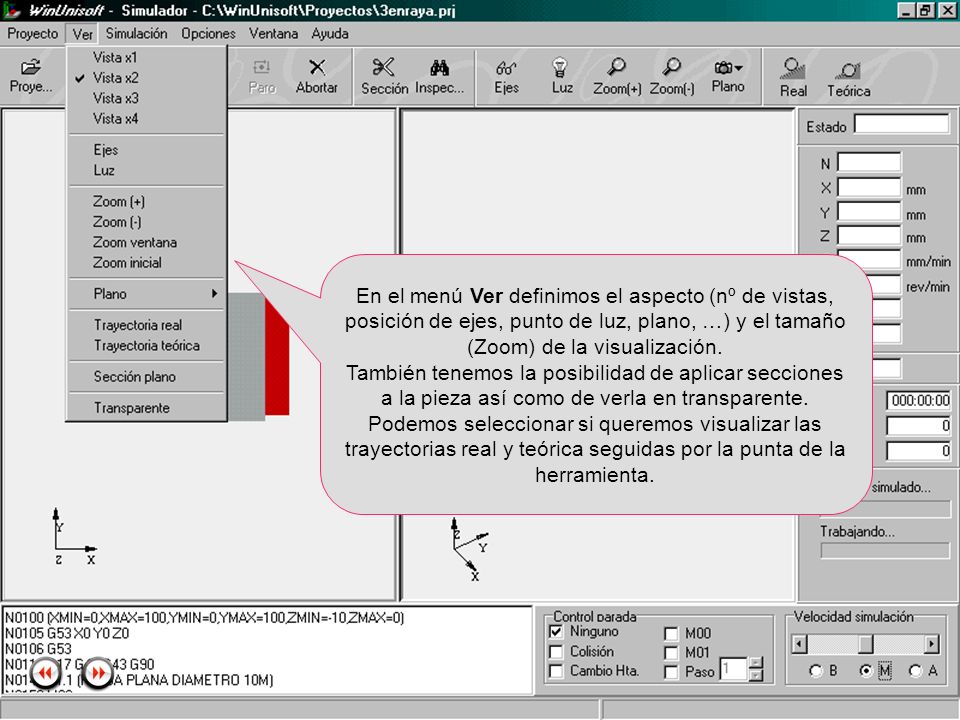

33 Alecop S.Coop Mondragón (Guipuzcoa) Spain Tlf En el menú Ver definimos el aspecto (nº de vistas, posición de ejes, punto de luz, plano, …) y el tamaño (Zoom) de la visualización. También tenemos la posibilidad de aplicar secciones a la pieza así como de verla en transparente. Podemos seleccionar si queremos visualizar las trayectorias real y teórica seguidas por la punta de la herramienta.

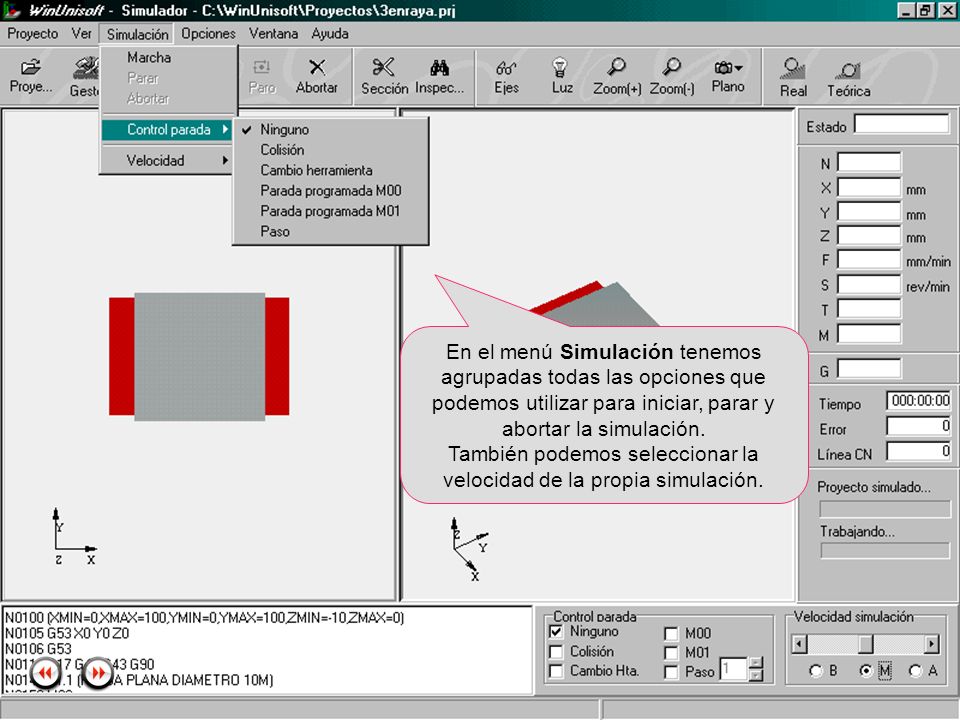

34 Alecop S.Coop Mondragón (Guipuzcoa) Spain Tlf En el menú Simulación tenemos agrupadas todas las opciones que podemos utilizar para iniciar, parar y abortar la simulación. También podemos seleccionar la velocidad de la propia simulación.

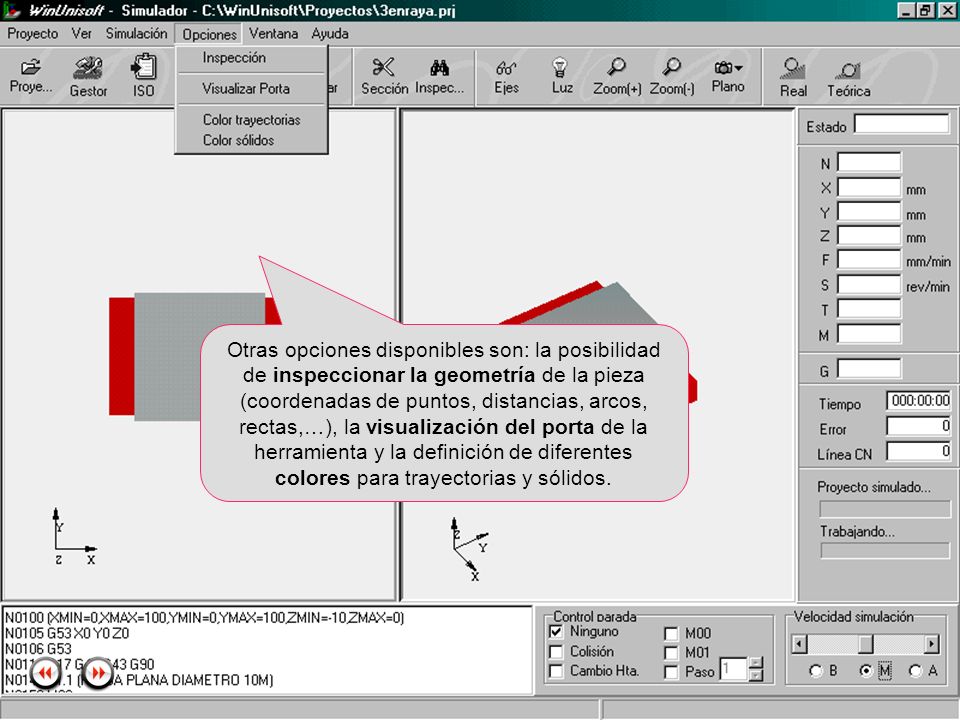

35 Alecop S.Coop Mondragón (Guipuzcoa) Spain Tlf Otras opciones disponibles son: la posibilidad de inspeccionar la geometría de la pieza (coordenadas de puntos, distancias, arcos, rectas,…), la visualización del porta de la herramienta y la definición de diferentes colores para trayectorias y sólidos.

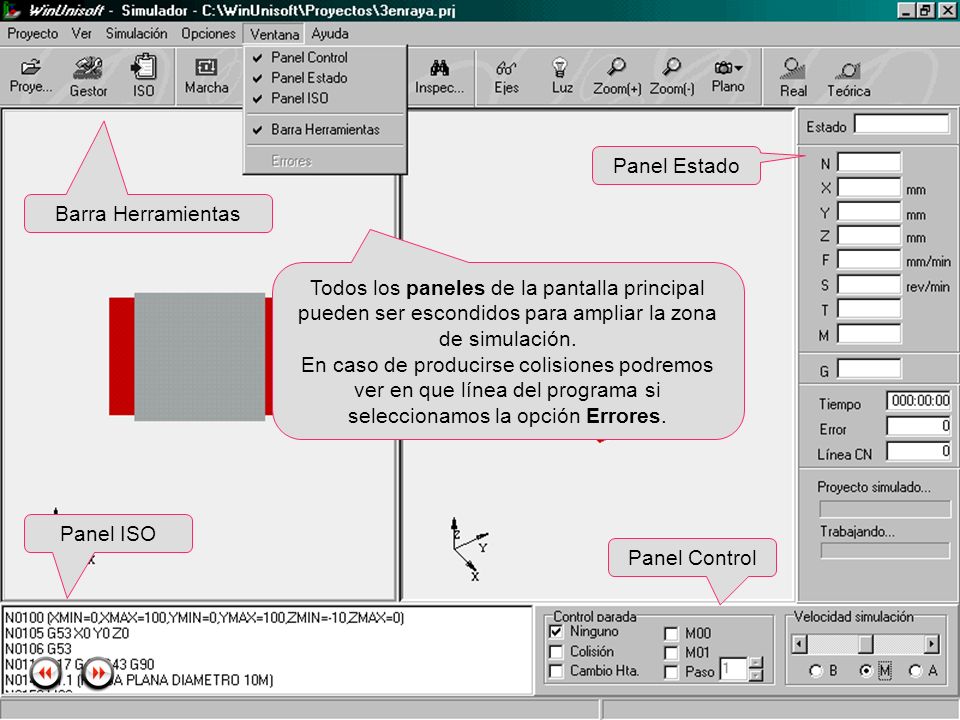

36 Alecop S.Coop Mondragón (Guipuzcoa) Spain Tlf Todos los paneles de la pantalla principal pueden ser escondidos para ampliar la zona de simulación. En caso de producirse colisiones podremos ver en que línea del programa si seleccionamos la opción Errores. Panel ISO Panel Control Panel Estado Barra Herramientas

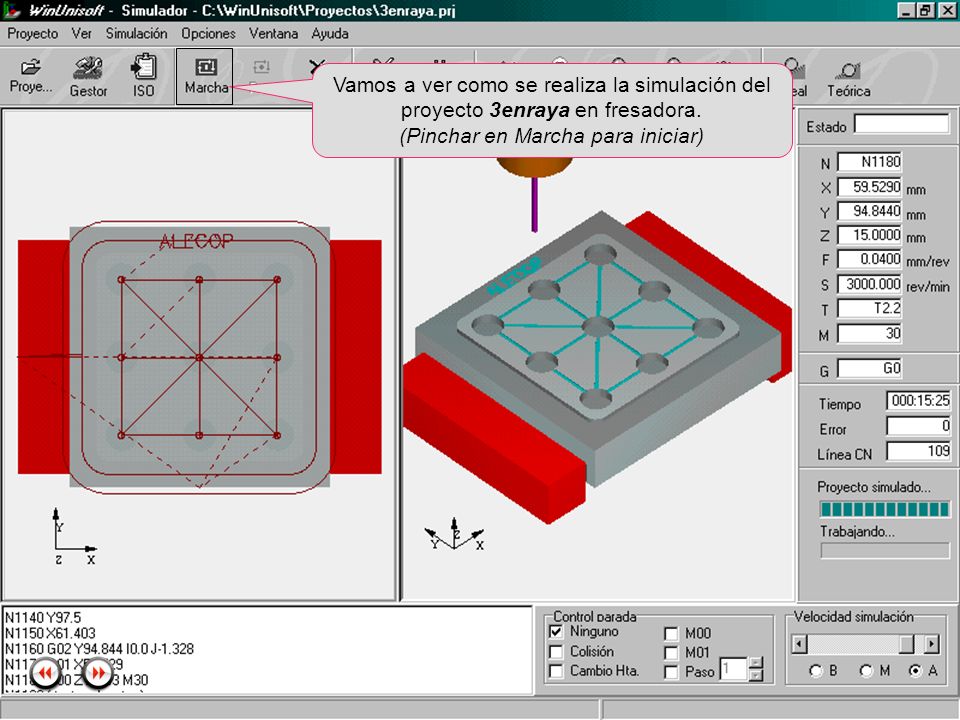

37 Alecop S.Coop Mondragón (Guipuzcoa) Spain Tlf Vamos a ver como se realiza la simulación del proyecto 3enraya en fresadora. (Pinchar en Marcha para iniciar)

38 Alecop S.Coop Mondragón (Guipuzcoa) Spain Tlf El simulador para torno tiene prácticamente las mismas opciones que el de fresadora. Una opción añadida es la visualización de 3/4 de la pieza para poder observar mejor los mecanizados interiores.

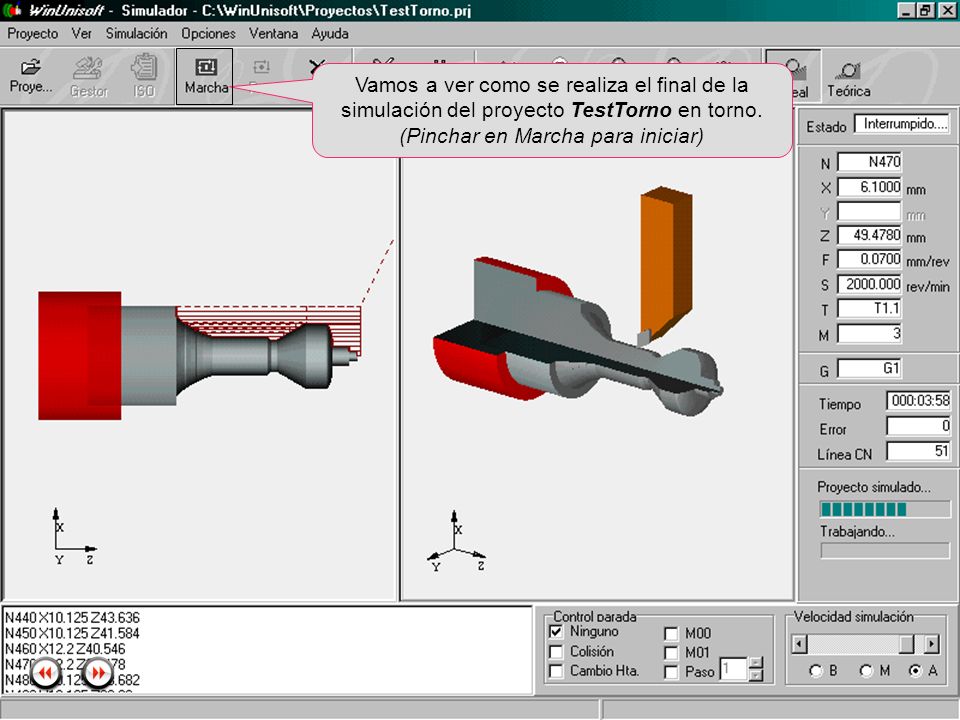

39 Alecop S.Coop Mondragón (Guipuzcoa) Spain Tlf Vamos a ver como se realiza el final de la simulación del proyecto TestTorno en torno. (Pinchar en Marcha para iniciar)

40 Alecop S.Coop Mondragón (Guipuzcoa) Spain Tlf Winunisoft Licencias Licencias llave USB –Winunisoft FAGOR –Winunisoft Fanuc –Winunisoft Siemens Licencias Internet por tipo de control (ilimitadas,1 año, 4 meses) –Fagor (8055T,8055M,8025M,8025T) –Fanuc (Fanuc21iT,Fanuc21iM) –Siemens (810T/840T,810/840T) Para descargar* Winunisoft o conseguir más información visita *(incluye funcionamiento en modo Demo)
