Presentación del tema: "GV-POS Solución Terminales Punto de Venta para ventas al detalle."— Transcripción de la presentación:

1 GV-POS Solución Terminales Punto de Venta para ventas al detalle

2 Introducción ¿Qué es la máquina POS? PC Software POS + Máquina POS = Impresora +

3 Introducción ¿Cómo funciona un POS? –Por Oficina de apoyo administrativo Tienda Datos de transacción Control de inventario, compra, analisis de ventas Matriz Dueño de tienda Informe de ventas e inventario

4 Introducción El sistema O/S que usan las máquinas POS: WindowsLinux Apple

5 Introducción Puertos de Sistema POS

6 Introducción Posible conexión de impresora –Puerto USB

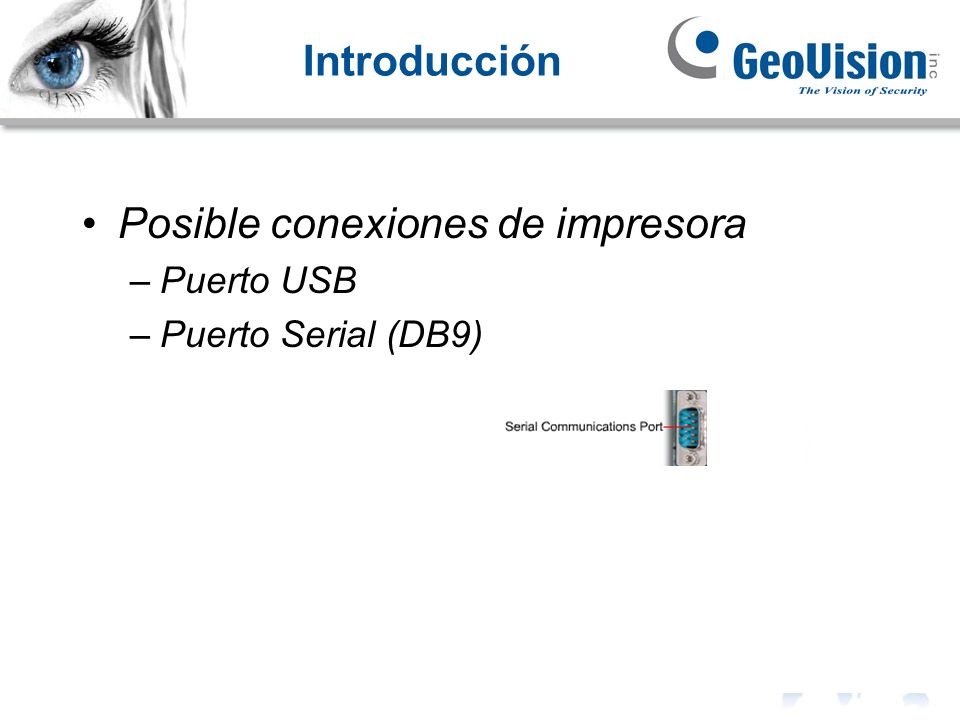

7 Introducción Posible conexiones de impresora –Puerto USB –Puerto Serial (DB9)

8 Introducción Posibles conexiones de impresora –Puerto USB –Puerto Serial (DB9) –Puerto Paralelo (DB25)

9 Introducción Posibles conexiones de impresora –Puerto USB –Puerto Serial (DB9) –Puerto Paralelo (DB25) –Puerto Ethernet (RJ45)

10 Introducción Posibles conexiones de impresora –Puerto USB –Puerto Serial (DB9) –Puerto Paralelo (DB25) –Puerto Ethernet (RJ45)

11 Introducción Existe 2 opciones para inegrar DVR + POS (1) Data Capture Box V3E (2) Licencia POS Text Sender

12 Caja de captura de datos Espec Data capture box V3E –Capturar datos de Texto serial –Soportar impresoras Serial & paralelo –Hasta 4 POS soportados con serial RS232 (Desde data capture box a DVR) –Hasta 16 POS soportados con TCP/IP. –Conexión mixta RS232 + TCP/IP : 4 * RS * TCP/IP = 16

13 Caja de captura de datos Opción 1: GV-Data Capture Box V3E –Entrada (desde POS) Serial (DB9 & DB25) Paralelo (DB25) –Salida (a DVR) Serial (DB9) RS485 TCP/IP –Salida( a impresora) Serial (DB9 & DB25) Paralelo (DB25)

14 Caja de captura de datos ¿Cuando elije data capture box? –No se puede instalar un software adicional en la máquina POS. –Conexión de dispositivo externo está premitida. –Datos enviados a impresoras via puerto serial (DB9 & DB25) –Datos enviados debe ser en formato Texto

15 Caja de captura de datos Conexiones Data capture box –Puerto Serial (RS232/DB9) –Puerto Paralelo (DB25)

16 Esquema de integración Data capture box. Caja de captura de datos AntesDespués DVR Serial/Paralelo Serial/Paraleol Serial/RS485/TCPIP

17 POS Text Sender Opción 2: POS Text Sender

18 POS Text Sender Espec POS Text Sender : –Llave USB instalada en DVR –Por Cable RS232 o TCP/IP –Hasta 4 POS soportados (RS232) –Hasta16 POS soportados (TCP/IP)

19 POS Text Sender ¿ Cómo funciona POS Text Sender? –Instalarla en una PC PC Instalar Software POS Text Sender

20 POS Text Sender ¿Cómo funciona POS Text Sender? –Instalarla en una PC Máquina POS Instalar Software POS Text Sender

21 POS Text Sender ¿ Cómo funciona POS Text Sender? –Instalarla en una PC DVR Instalar Software POS Data Sender

22 POS Text Sender ¿Cómo funciona POS Text Sender? Máquina POS Archivo Text DVR POS Text Sender Monitorear y capturar datos actualizados Guardar datos de transacción en formato texto Sender envia nuevos datos actualizados a DVR

23 POS Text Sender ¿ Cuándo usa POS Text sender?: –Cuando no permite instalar software de terceros en la máquina POS. –Conexión de un dispositivo externo o terceros está prohibida. –Máquina POS debe soportar datos enviados en formato de texto –Máquina POS tiene conexión network

24 POS Text Sender Espec de la llave USB POS Data Sender –Llave USB cuenta con 1, 2, 3, 4 puertos

25 POS Text Sender Espec de la llave POS Text Sender –En V8330 Modelo: Sólo el de 16 puertos –En V8400 Modelo: los de 1,2,4,8,12,16 puertos

26 POS Text Sender Las dudas más consultadas: –¿Geovision soporta mi máquina POS? Averiguar si la máquina POS soportar los datos enviados en formato de texto. Si la máquina POS cuenta con puertos físicos, prueba con GV-data capture V3E –¿Mi máquina POS puede ser integrada con DVR sin GV- POS data capture box? Sí, favor optar por POS text sender software
