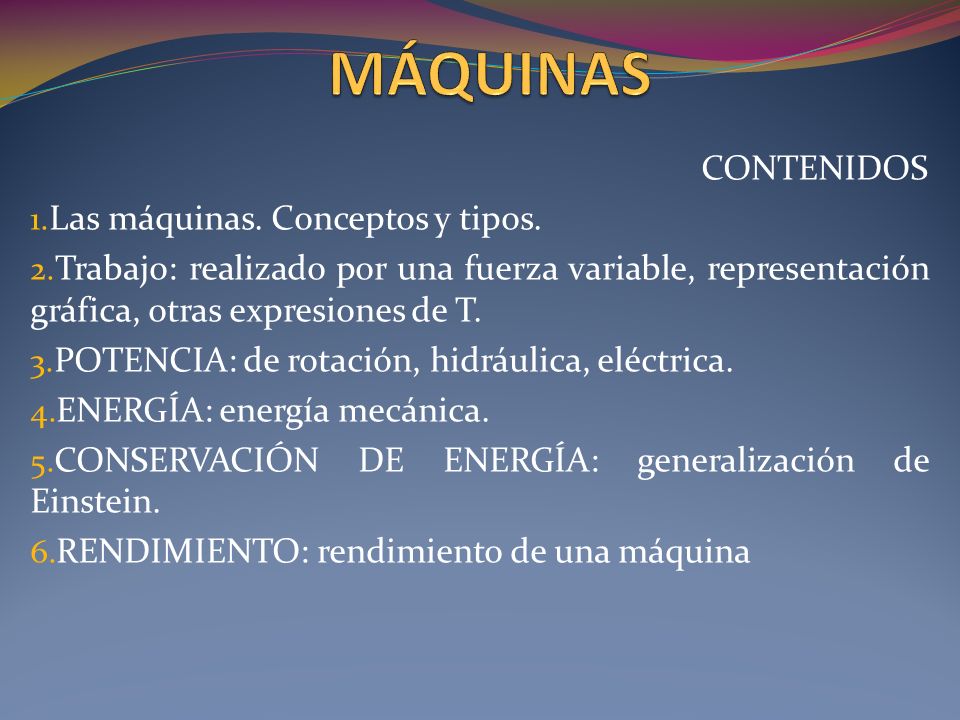

1 MÁQUINAS CONTENIDOS Las máquinas. Conceptos y tipos.
Trabajo: realizado por una fuerza variable, representación gráfica, otras expresiones de T. POTENCIA: de rotación, hidráulica, eléctrica. ENERGÍA: energía mecánica. CONSERVACIÓN DE ENERGÍA: generalización de Einstein. RENDIMIENTO: rendimiento de una máquina

2 LAS MÁQUINAS CONCEPTO: combinación cuerpos rígidos provistos de movimiento y capaces de hacer un trabajo útil. MÁQUINA SIMPLE: dispositivo elemental que aumenta el valor de una fuerza. DE GÉNERO PALANCA: palanca, polea, torno. DE GENERO PLANO INCLINADO: plano inclinado, tornillo, cuña. DESARROLLO MECÁNICO: M=R/P. Sin rozamiento. CONDICIONES DE EQUILIBRIO: ∑F=O y ∑M=0

3 MECANISMO Y TRABAJO MECANISMO: dispositivo material que proporciona los movimientos precisos de las piezas de una MÁQUINA ¿Es el reloj de pulsera una máquina? Par una F=k y S rectilínea se define: TRABAJO. TRABAJO: W=F . S = F . S . Cos θ Si cos θ > 0, trabajo motor o útil. Si cos θ < 0, trabajo resistente.

4 TRABAJO MECÁNICO TRABAJO: FUERZA Y TRAYECTORA VARIABLE:
UNIDADES DE TRABAJO: JULIO (SISTEMA INTERNACIONAL) KILOGRÁMETRO O KILOPONDÍMETRO.(TÉCNICO) KILOVARIO HORA: 3, J. CABALLO DE VAPOR HORA: 2, J

5 REPRESENTACIÓN GRÁFICA DEL TRABAJO
FUERZA CONSTANTE Y TRAYECTORIA RECTILINEA FUERZA DE VARIACION LINEAL CON LA TRAYECTORIA FUERZA VARIABLE Y TRAYECTORIA NO RECTA.

6 OTRAS EXPRESIONES DE TRABAJO
TRABAJO DE ROTACIÓN: 2. TRABAJO ELÉCTRICO: 3. TRABAJO DE EXPANSIÓN-COMPRESION DE UN GAS: La fuerza sobre el émbolo: El trabajo en cada desplazamiento:

7 POTENCIA TIEMPO EN QUE TARDE EN PRODUCIRSE UN TRABAJO. P=W/t
POTENCIA INSTRANTÁNEA: POTENCIA DE ROTACIÓN: GIRO DE UN MOTOR. POTENCIA HIDRÁULICA: caudal Q. POTENCIA ELÉCTRICA: P=VI

8 ENERGÍA(I) ENERGÍA: CAPACIDAD PARA PRODUCIR UN TRABAJO.
Muelle comprimido, masa agua embalsada, viento,alimentos ENERGÍA MECANICA: Capacidad que tiene un cuerpo para realizar un trabajo en función de su velocidad, su posición y su estado de tensión. TEOREMA DE LA E. CINÉTICA: TERCER TEOREMA DE KONING:

9 ENERGÍA (II) 5. ENERGÍA POTENCIAL GRAVITATORIA: Ep=mgh
6. ENERGÍA POTENCIAL ELÁSTICA: k= constante elástica del resorte. 7. SISTEMA ENERGÉTICO AISLADO: no intercambio de E y M con exterior. Su E total permanece constante. 8. La energía del universo permanece constante. 9. GENERALIZACIÓN DE EINSTEIN: la suma total de M y E permanece K 10.

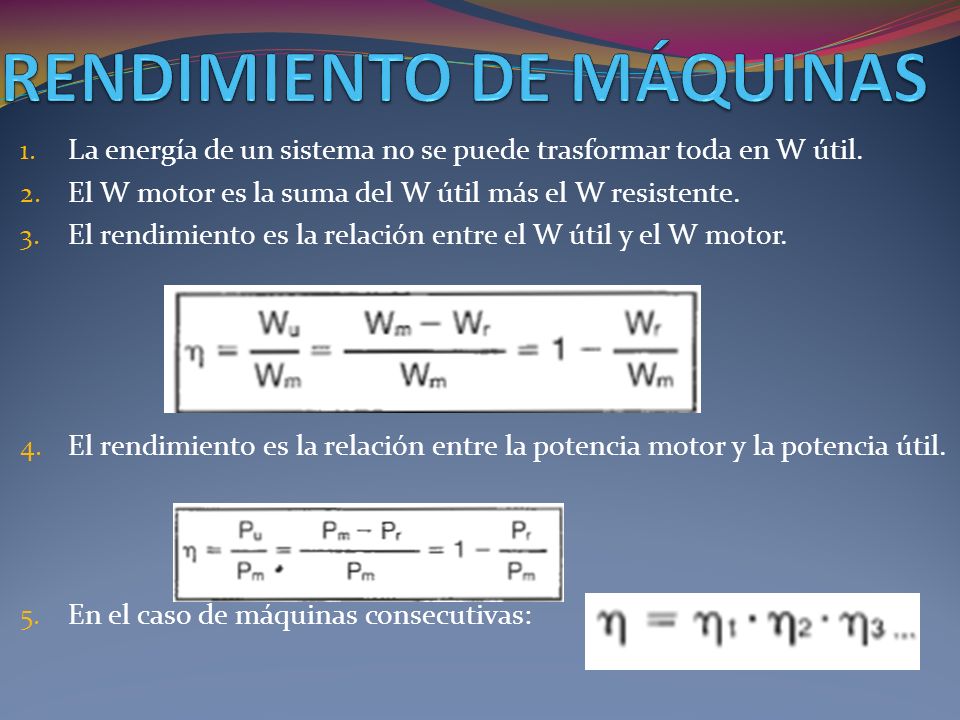

10 RENDIMIENTO DE MÁQUINAS
La energía de un sistema no se puede trasformar toda en W útil. El W motor es la suma del W útil más el W resistente. El rendimiento es la relación entre el W útil y el W motor. El rendimiento es la relación entre la potencia motor y la potencia útil. En el caso de máquinas consecutivas:
