SEMINARIO MINERIA Y RECURSOS HIDRICOS Octubre 2006 Luis Valenzuela P.

Presentaciones similares


Presentación del tema: "SEMINARIO MINERIA Y RECURSOS HIDRICOS Octubre 2006 Luis Valenzuela P."— Transcripción de la presentación:

1 SEMINARIO MINERIA Y RECURSOS HIDRICOS Octubre 2006 Luis Valenzuela P.

2 DEFINICIONES Fuente: Ministerio de Minería, Consejo Minero Consumo de agua total. Cantidad de agua necesaria para procesar una tonelada de mineral Make Up. Consumo de agua fresca por tonelada de mineral procesado Tasa de recirculación. Diferencia entre los valores anteriores

3 En la minería el agua es usada principalmente como medio de transporte en los dos procesos metalúrgicos aplicados: USO DEL AGUA Flotación - transporte de residuos y mineral Lixiviación - transporte del ácido y de la solución enriquecida FUENTES DE AGUA Fresca - agua obtenida del medio ambiente Recuperada - agua recirculada luego de haber concluido los procesos mineros metalúrgicos y depositados los residuos de esos procesos El agua es también utilizada en los procesos de molienda, en la flotación misma, abatimiento de polvo, instalaciones sanitarias y agua potable Superficial Subterránea Océano

4 USO DEL AGUA EN LOS PROCESOS MINERIA DEL COBRE Fuente: Ministerio de Minería, Consejo Minero Consumos promedios de agua en la minería nacional por mineral tratado (Año 2000)

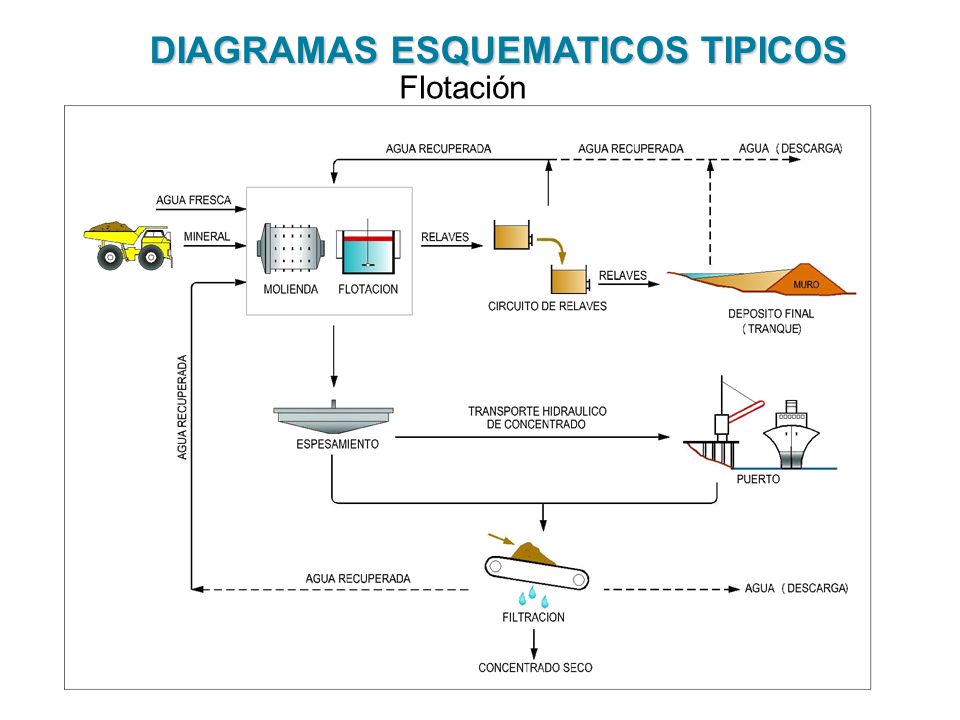

5 DIAGRAMAS ESQUEMATICOS TIPICOS Flotación

6 NIVELES ACTUALES DE CONSUMO DE AGUA FRESCA (make up) FLOTACION NIVELES ACTUALES DE CONSUMO DE AGUA FRESCA (make up) FLOTACION [m 3 /ton mineral] Valor Nivel máximo 11,281,22 Nivel máximo 20,780,79 Nivel mínimo0,300,32 Promedio 10,650,63 Promedio 20,520,54 Notas Promedio 1 considera proyectos que no recuperan agua Promedio 2 incluye solo proyectos con recuperación

7 OTROS INDICADORES (FLOTACION, DEPOSITOS DE RELAVE) Fuente: ARCADIS 0,41

8 TENDENCIAS EN LA OPTIMIZACION DEL RECURSO AGUA EN LA MINERIA Mejoramiento gestión operación relaves Optimización instalaciones existentes Estudio de tecnologías de disposición Estudio tecnologías recuperación en la planta La selección de sitio y la definición del método de disposición son claves Preferencia por sitios con fácil control de filtraciones (hidrogeología del área) Esquemas de disposición que favorezcan lagunas de clarificación estables y de reducido volumen Favorecimiento de métodos que aceleren la consolidación del relave depositado Análisis de esquemas de depositación que reduzcan la superficie de relave en sitios con alta evaporación Depósitos en operación Depósitos en proyecto

9 CASO PAMPA PABELLON - COLLAHUASI Situación actual Laguna en sector poniente Torre captación Impermeabilización ladera Proyecto original Balsa Laguna sector norte Traslado laguna 2 kilómetros

10 CASO LAGUNA SECA - ESCONDIDA Construcción de sistema de protección de sistema de recuperación de agua flotante Manejo de lagunas más pequeñas (100 has 50 has) Profundidad asegurada para succión de bombas Aumento de la disponibilidad de operación Operación y mantención en sector protegido del viento y oleaje

11 CASO LAGUNA SECA - ESCONDIDA Impermeabilización de contacto laguna – ladera Aumento de la tasa de recuperación en 5%

12 CASO TRANQUE TALABRE – CODELCO NORTE

13 Área inundada por relaves 60 km 2 Compartimentación en 6 sectores Reducción de pérdidas por evaporación Mejora make up 0,65 a 0,45

14 CARACTERISTICAS DEL DEPOSITO Vida útil:40 años Año de construcción: 1993 Capacidad: 260 Mm3 Área: 500 Ha Muros:3 (Principal, Norte y Sur) CASO PROYECTO LA CANDELARIA

15

16 RELAVES DE ALTO ESPESAMIENTO Relave al que se la extraído una gran cantidad de agua pero mantiene un comportamiento hidráulico A diferencia del relave espesado su bombeo requiere bombas de desplazamiento positivo Comportamiento hidráulico con alta viscosidad Mínima liberación de agua una vez depositado Pérdidas de agua: retención y evaporación El relave no se segrega La eliminación de agua se hace a través de espesadores especiales (gran altura y reducida sección)

17 RELAVES ESPESADO Proyecto: Mount Keith Niquel, Australia tpd

18 RELAVE EN PASTA Peak Gold Mine Australia tpd Cw > 60%

19 Lixiviación DIAGRAMAS ESQUEMATICOS TIPICOS

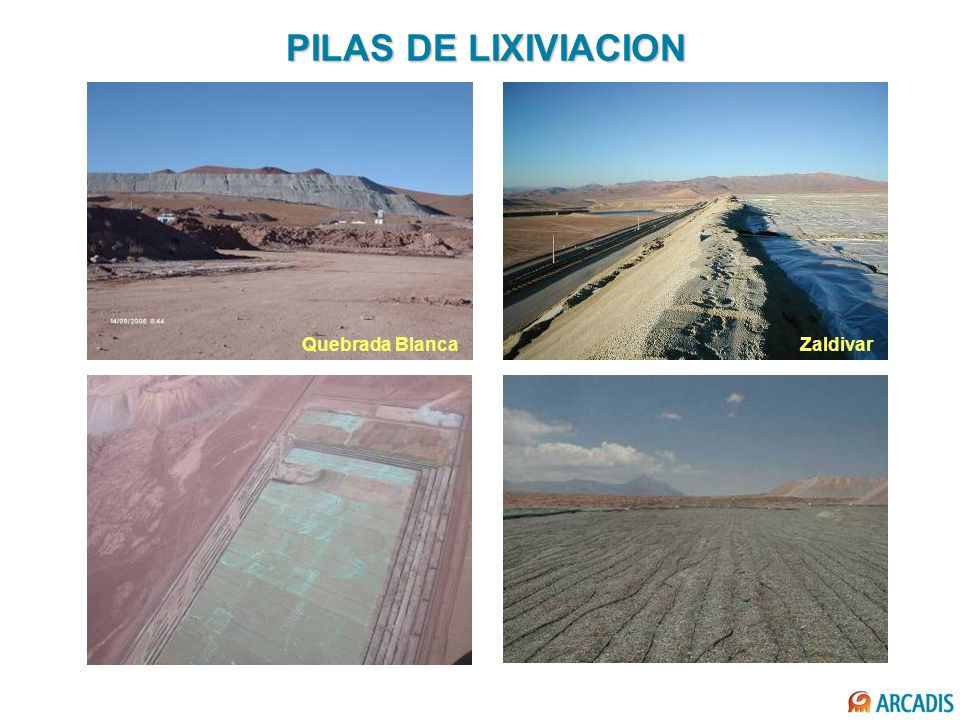

20 PILAS DE LIXIVIACION Quebrada BlancaZaldivar

21 PROCESO DE LIXIVIACION El agua es parte de la solución ácida (90% agua 10% ácido) La tasa de riego promedio es del orden de 8-10 lt/m 2 /día Pérdidas de agua Evaporación Perforaciones carpeta Retención En el circuito se pierde aprox. 5% del agua El valor medio de consumo de agua es de 0,28 m 3 /ton mineral

22 OPORTUNIDADES DE AUMENTO DE EFICIENCIA Optimización en la granulometría (permeabilidad) Optimización de la geometría de las pilas (altura, inclinación taludes) Optimización del regadío (distribución, caudal, regado de taludes) Protección pilas para disminuir evaporación Optimización diseño lixiviación botaderos PROCESO DE LIXIVIACION

23 BOTADEROS

24 ALGUNAS TECNOLOGIAS EN DESARROLLO Uso de agua de mar directamente en procesos (depende de características del mineral entre otros) Desarrollo de equipos de espesamientos que garanticen altas concentraciones de sólidos (y menor porcentaje de agua) para producciones industriales a gran escala. Existen avances importantes. Investigaciones de usos alternativos de agua de sobrenadantes (por ejemplo en agricultura, floricultura). Trabajo en conjunto con otros sectores y agencias gubernamentales. Desarrollo de procesos de molienda seca. Desarrollo de modelos e instrumentos de control de percolación en pilas de lixiviación.

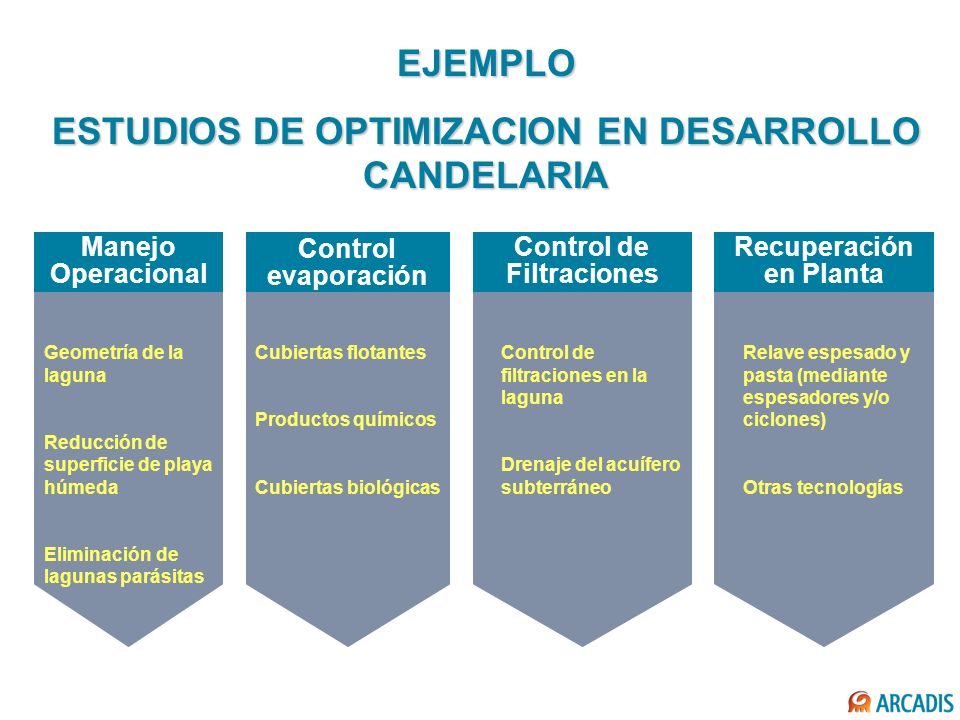

25 EJEMPLO ESTUDIOS DE OPTIMIZACION EN DESARROLLO CANDELARIA Manejo Operacional Geometría de la laguna Reducción de superficie de playa húmeda Eliminación de lagunas parásitas Control evaporación Cubiertas flotantes Productos químicos Cubiertas biológicas Control de Filtraciones Control de filtraciones en la laguna Drenaje del acuífero subterráneo Recuperación en Planta Relave espesado y pasta (mediante espesadores y/o ciclones) Otras tecnologías

26 EJEMPLO PROCESO DE LIXIVIACION CON AGUA SALADA CASO MICHILLA CASO MICHILLA PRODUCCION Explotación: rajo abierto y mina subterránea Capacidad óxidos: 4,6 Mt/año Capacidad sulfuros: 1,2 Mt/año Producción: tpa Cu AGUA Suministro agua salada: 102 l/s Consumo agua fresca total: 0,014 m 3 /ton mineral

27 COMENTARIOS FINALES Comentarios Finales

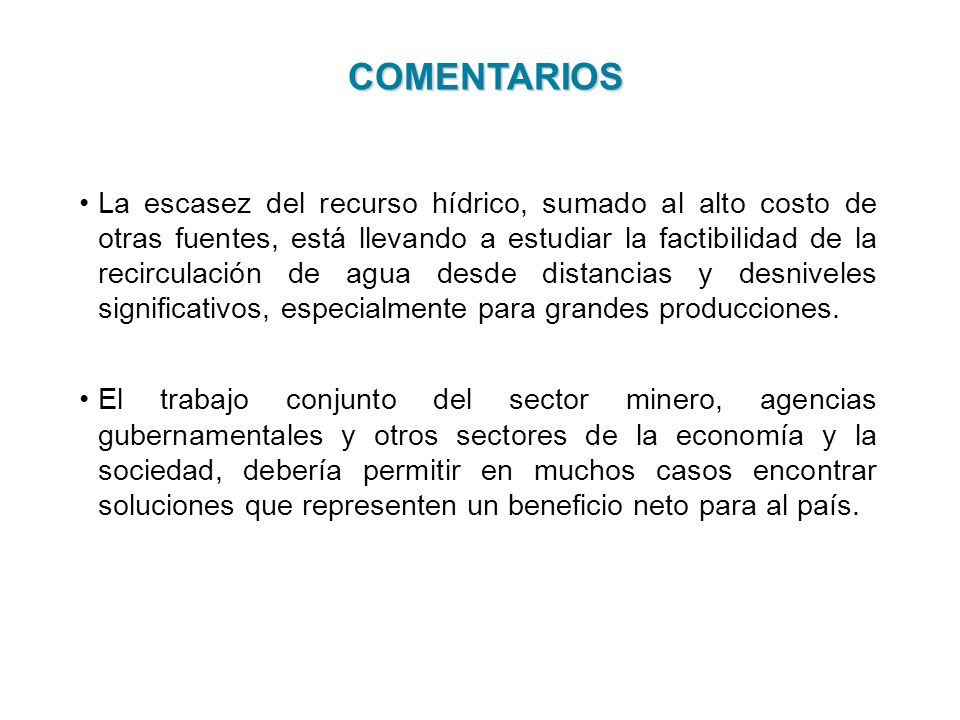

28 COMENTARIOS La escasez del recurso hídrico, sumado al alto costo de otras fuentes, está llevando a estudiar la factibilidad de la recirculación de agua desde distancias y desniveles significativos, especialmente para grandes producciones. El trabajo conjunto del sector minero, agencias gubernamentales y otros sectores de la economía y la sociedad, debería permitir en muchos casos encontrar soluciones que representen un beneficio neto para al país.

29 COMENTARIOS FINALES Muchas Gracias Luis Valenzuela Marcos Pinto Sergio Barrera Presentación preparada por:
