1 DISCOS DUROS UNIDAD 4

2 DISCOS DUROS ¿QUÉ SON? Memoria secundaria Dispositivos de almacenamiento no volátil (conserva la información con la pérdida de energía) Sistemas de grabación magnética digital Discos duros

3 DISCOS DUROS LA ESTRUCTURA BASICA Disco Duro vista Externa Disco Duro vista Interna Discos duros

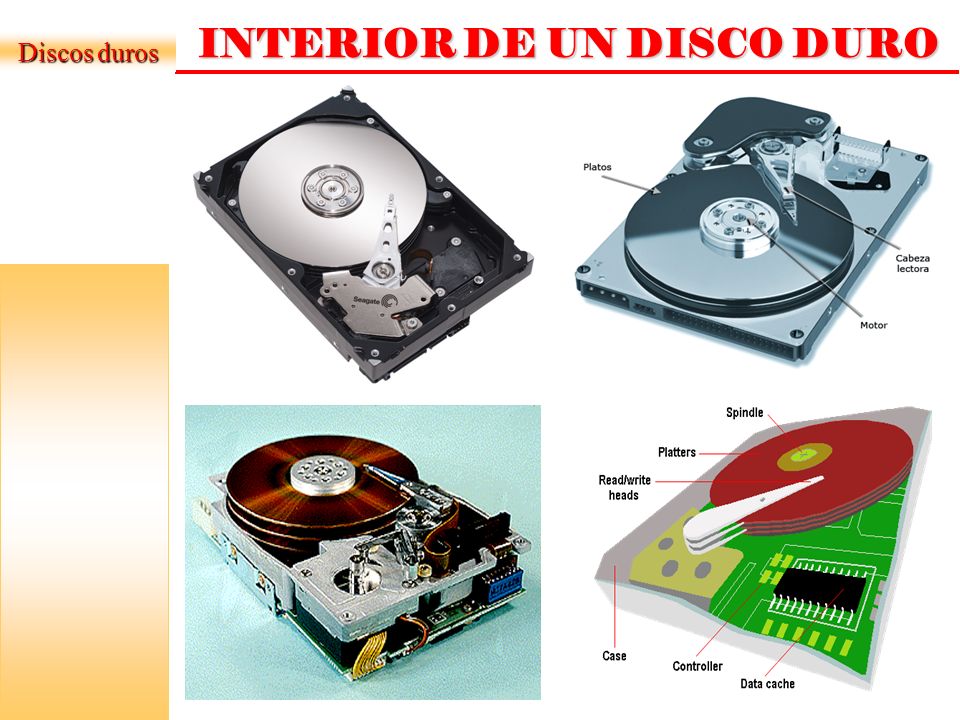

4 INTERIOR DE UN DISCO DURO Discos duros

5 PARTES DEL DISCO DURO Discos duros

6 PARTES DEL DISCO DURO Discos duros Un disco duro suele tener: Platos en donde se graban los datos Cabezas de lectura/escritura Motor que hace girar los platos Electroimán que mueve el cabezal Circuito electrónico de control, que incluye: interfaz con la computadora, memoria caché Bolsita desecante (gel de sílice) para evitar la humedad Caja, que ha de proteger de la suciedad (aunque a veces no está al vacío) Tornillos, a menudo especiales.

7 PARTES DEL DISCO DURO Discos duros

8 PARTES DEL DISCO DURO Discos duros Cabezas de lectura / escritura

9 DISCOS DUROS ESTRUCTURA FÍSICA Discos duros Platos (normalmente entre 2 y 4): discos (de aluminio o cristal) concéntricos y que giran todos a la vez. Cabezas (dispositivos de lectura y escritura): conjunto de brazos alineados verticalmente que se mueven hacia dentro o fuera según convenga, todos a la vez. En la punta de dichos brazos están las cabezas de lectura/escritura, que gracias al movimiento del cabezal pueden leer tanto zonas interiores como exteriores del disco. Cada plato tiene dos caras, y es necesaria una cabeza de lectura/escritura para cada cara (no es una cabeza por plato, sino una por cara). Es decir, cada brazo es doble, y contiene 2 cabezas: una para leer la cara superior del plato, y otra para leer la cara inferior. Por tanto, hay 8 cabezas para leer 4 platos. Las cabezas de lectura/escritura nunca tocan el disco, sino que pasan muy cerca (hasta a 3 nanómetros). Si alguna llega a tocarlo, causaría muchos daños en el disco, rayándolo gravemente, debido a lo rápido que giran los platos (uno de revoluciones por minuto se mueve a 120 km/h en el borde).

10 DISCOS DUROS ESTRUCTURA FÍSICA Discos duros Pista: Una circunferencia dentro de una cara. La pista 0 está en el borde exterior. Cilindro: Conjunto de varias pistas; son todas las circunferencias que están alineadas verticalmente (una de cada cara). Sector: Cada una de las divisiones de una pista. El tamaño del sector no es fijo, siendo el estándar actual 512 bytes. Clúster: Conjunto de varios sectores. La unión de varios clústers es una pista.

11 PartesDelDiscoDuro Discos duros ESTRUCTURA DEL DISCO DURO Cabezales de lectura y escritura Platos Eje Pistas Múltiples = un Cilindro Sectores Cara 0 Cara 1 Cara 2 Cara 3 Cara 4 Cara 5

12 DivisiónDel Disco Duro PARTICION DEL DISCO DURO Un Disco Duro recién salido de la Planta de Producción, no tiene ningún tipo de información ni señal alguna de cómo se almacenará en ésta DISCO VIRGEN Durante el particionado, se puede dividir la capacidad neta del disco en porciones mas pequeñas y manejables. PARTICIONANDO Unidad C: Unidad D: Unidad E: Unidad Z: Discos duros

13 COMO ESTA PARTICIONADO UN DISCO DURO Unidad Física Por medio de utilidades como FDISK podemos partir la capacidad de un disco duro, de modo que el sistema Operativo las maneje como varias unidades independientes VARIAS UNIDADES LOGICAS DivisiónDel Disco Duro Discos duros

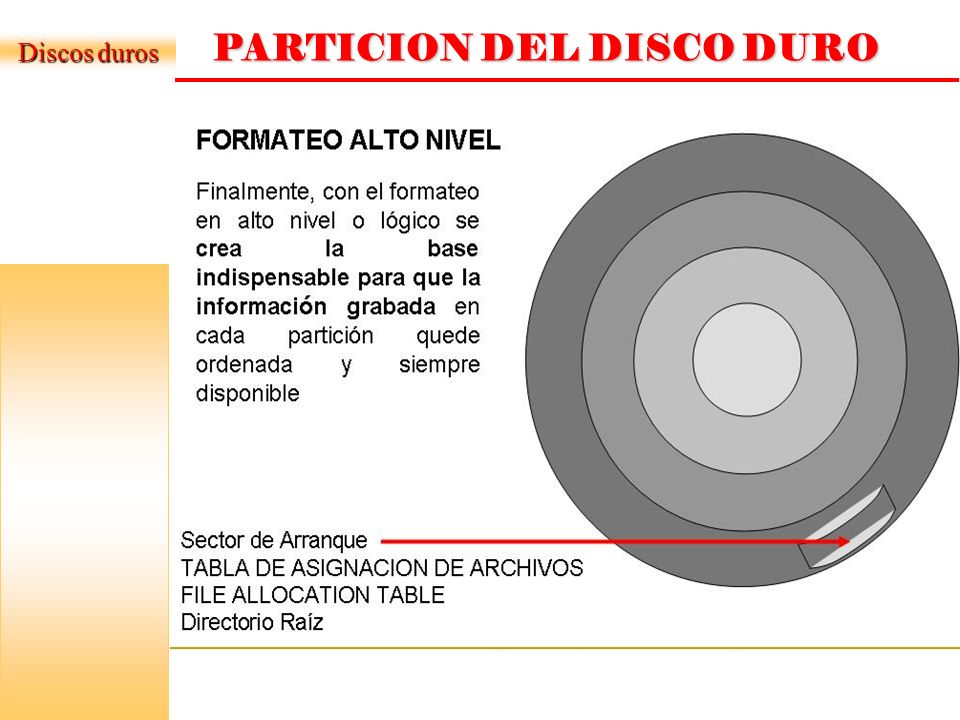

14 Como Formatear un Disco Duro PARTICION DEL DISCO DURO FORMATEAR Discos duros

15 PARTICION DEL DISCO DURO Discos duros

16 TABLAS DE PARTICIONES Discos duros Master boot record (MBR) es el primer sector de un dispositivo de almacenamiento de datos, como un disco duro.

17 TIPOS DE CONEXIÓN Discos duros Según la conexión del disco duro con la placa base: IDE (Integrated Device Electronics -Dispositivo con electrónica integrada-) o ATA (Advanced Technology Attachment): controla los dispositivos de almacenamiento masivo de datos, como los discos duros. Hasta hace poco, el estándar principal por su versatilidad y relación calidad/precio. SCSI (Small Computer System Interface) o escasi: Son discos duros de gran capacidad de almacenamiento. Se presentan bajo tres especificaciones: Standard SCSI, Fast SCSI y Fast-Wide SCSI. Su tiempo medio de acceso puede llegar a 7 mseg y su velocidad de transmisión secuencial de información puede alcanzar teóricamente los 5 Mbps en los discos SCSI Estándares, los 10 Mbps en los discos Fast SCSI y los 20 Mbps en los discos Fast-Wide SCSI (SCSI-2). Un controlador SCSI puede manejar hasta 7 discos duros SCSI. A diferencia de los discos IDE, pueden trabajar asíncronamente con relación al microprocesador, lo que los hace más rápidos. En la actualidad, prácticamente sólo en servidores o equipos de gama alta. SATA (Serial ATA): Nuevo estándar de conexión que utiliza un bus serie para la transmisión de datos. Notablemente más rápido y eficiente que IDE. En la actualidad hay tres versiones: SATA 1 de hasta 1,5 Gigabits por segundo, SATA 2 de hasta 3,0 Gb/s y SATA 3 de hasta 6 Gbps de velocidad de transferencia.

18 DISCO DURO IDE DONDE SE CONECTAN LOS COMPONENTES Conector IDE (SCSI/SATA) Pines de Configuración Maestro / Esclavo Conector de Energía Información Técnica Del Disco Duro Ejemplo: Caviar Drive parameters: Cyl 6280, HD 16, SEC 63, 2.15 GB. Discos duros Conectores Molex

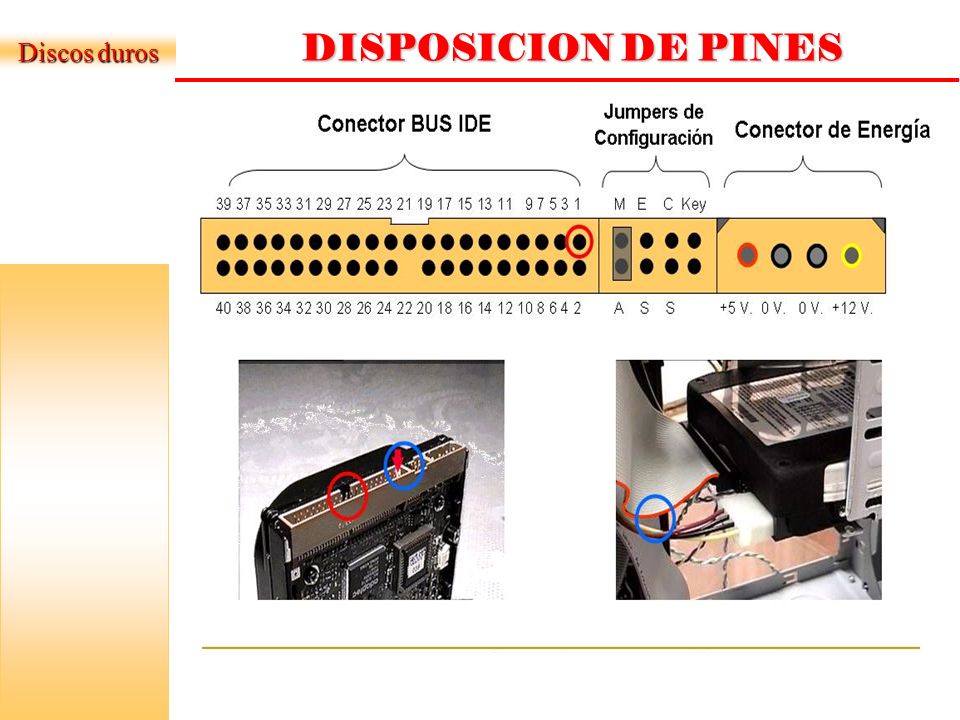

19 DISPOSICION DE PINES Discos duros

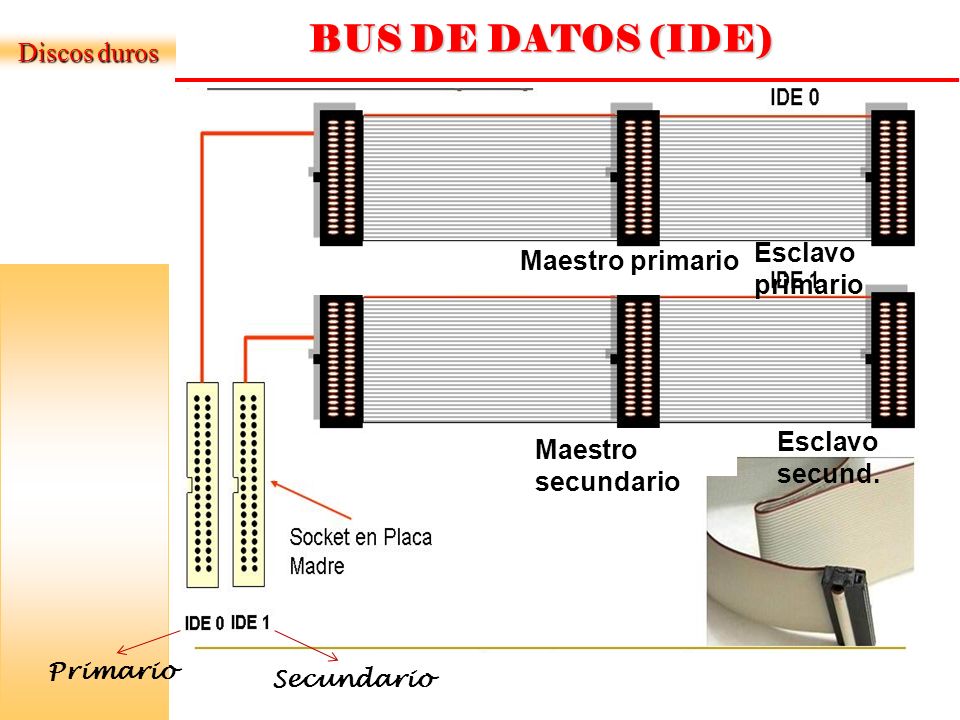

20 BUS DE DATOS (IDE) Esclavo primario Discos duros Primario Secundario Maestro secundario Maestro primario Esclavo secund.

21 CONFIGURACIONES VARIOS IDE SU CONEXIÓN AL MAINBOARD Discos duros

22 CONFIGURACIONES VARIOS IDE SU CONEXIÓN AL MAINBOARD Discos duros

23 DISCO DURO SATA Discos duros

24 INSTALACION DISCO DURO SATA SU CONEXIÓN AL MAINBOARD Discos duros

25 FABRICANTES DE DISCO DURO Samsung Western DigitalSeagate (Maxtor) OTROS… Discos duros Hitachi Fujitsu Quantum Corp. Toshiba

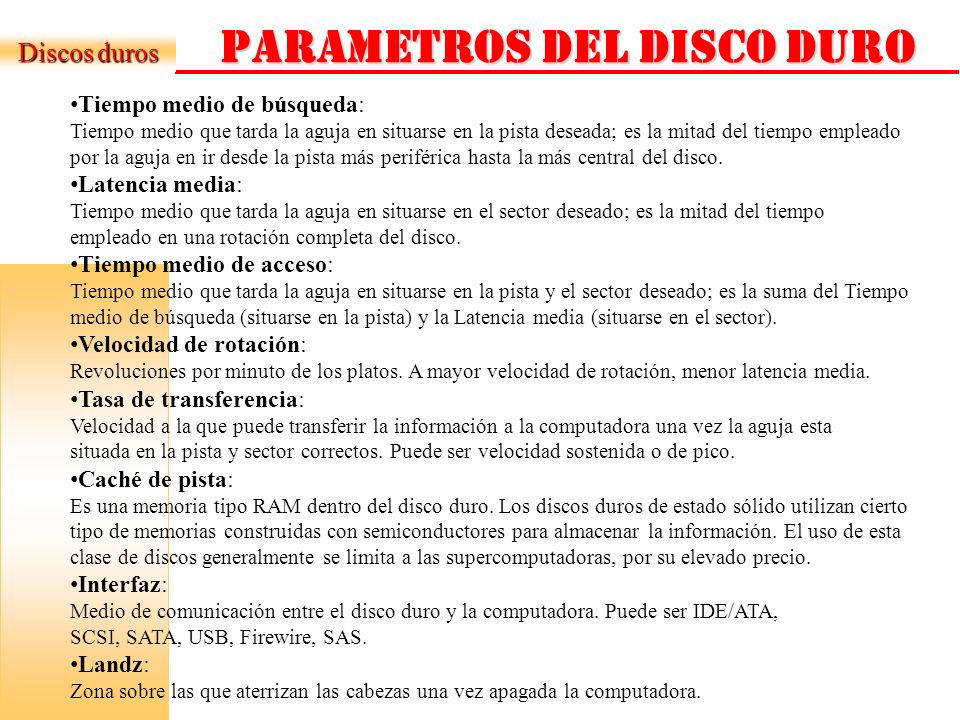

26 PARAMETROS DEL DISCO DURO Discos duros Tiempo medio de búsqueda: Tiempo medio que tarda la aguja en situarse en la pista deseada; es la mitad del tiempo empleado por la aguja en ir desde la pista más periférica hasta la más central del disco. Latencia media: Tiempo medio que tarda la aguja en situarse en el sector deseado; es la mitad del tiempo empleado en una rotación completa del disco. Tiempo medio de acceso: Tiempo medio que tarda la aguja en situarse en la pista y el sector deseado; es la suma del Tiempo medio de búsqueda (situarse en la pista) y la Latencia media (situarse en el sector). Velocidad de rotación: Revoluciones por minuto de los platos. A mayor velocidad de rotación, menor latencia media. Tasa de transferencia: Velocidad a la que puede transferir la información a la computadora una vez la aguja esta situada en la pista y sector correctos. Puede ser velocidad sostenida o de pico. Caché de pista: Es una memoria tipo RAM dentro del disco duro. Los discos duros de estado sólido utilizan cierto tipo de memorias construidas con semiconductores para almacenar la información. El uso de esta clase de discos generalmente se limita a las supercomputadoras, por su elevado precio. Interfaz: Medio de comunicación entre el disco duro y la computadora. Puede ser IDE/ATA, SCSI, SATA, USB, Firewire, SAS. Landz: Zona sobre las que aterrizan las cabezas una vez apagada la computadora.

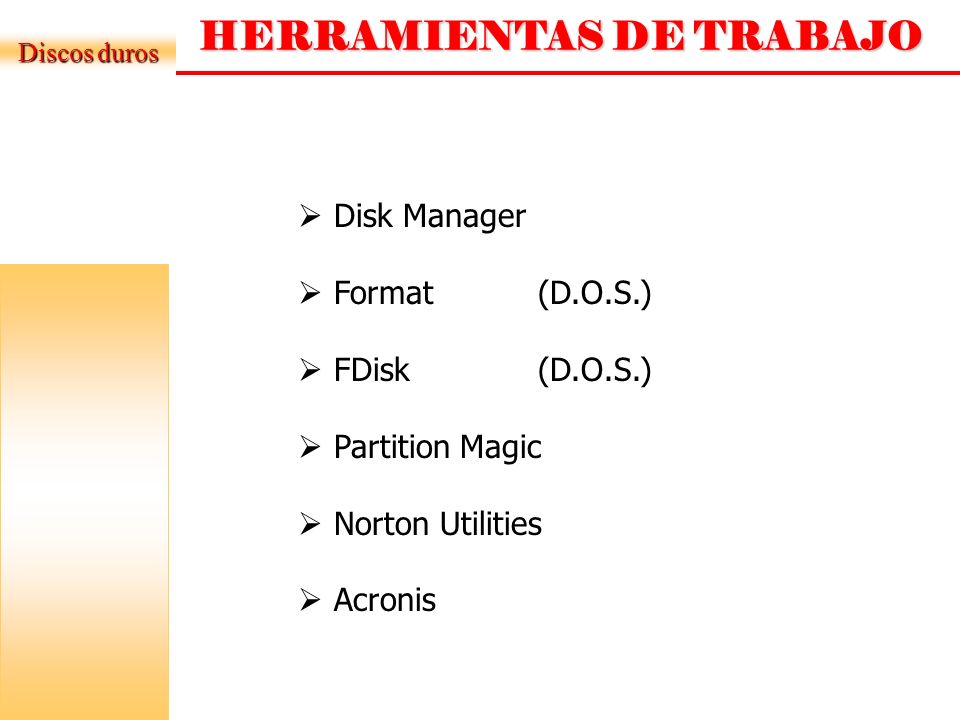

27 HERRAMIENTAS DE TRABAJO Disk Manager Format(D.O.S.) FDisk(D.O.S.) Partition Magic Norton Utilities Acronis Discos duros
