1 Prácticas de Electrónica para la ESO Autor: Juan Carlos Martín San José Departamento de Tecnología I.E.S.Iturralde Diodo y led

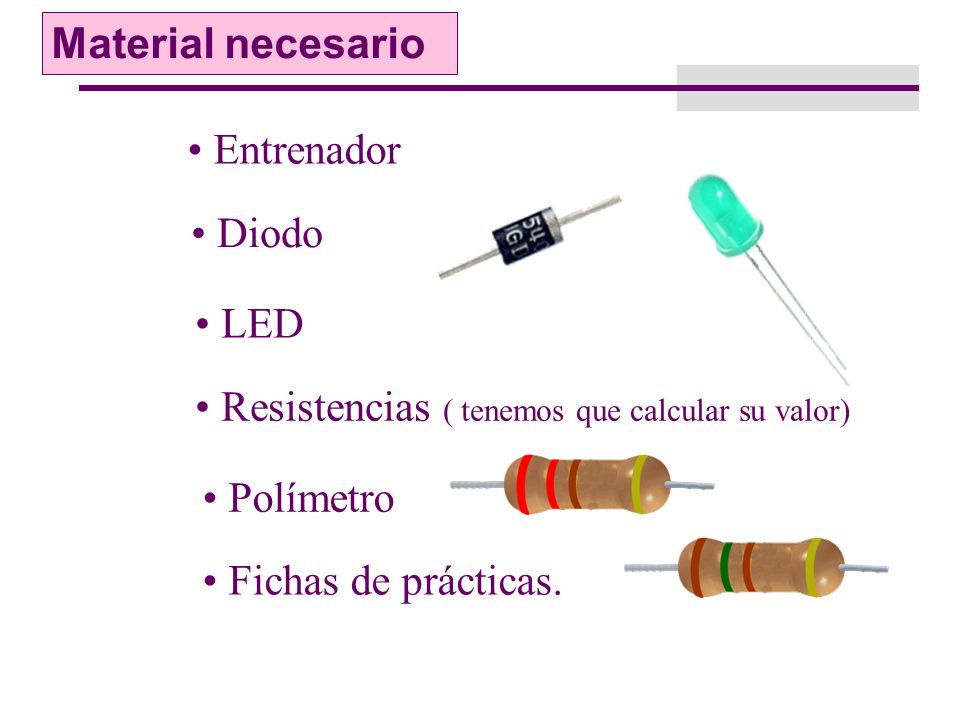

2 Material necesario Entrenador Diodo LED Resistencias ( tenemos que calcular su valor) Polímetro Fichas de prácticas.

3 Funcionamiento del diodo 5V Cálculo de la resistencia en serie. Datos diodo V D = 0,7 V I max = 20 mA V pila = V R + V D R Circuito en serie: V R = V pila - V D V R = 4,3 V Ley de Ohm: R = 215 Ω El valor de la resistencia comercial más cercana y superior es: R = 220 Ω Código de colores: Rojo, rojo, marrón, oro 220Ω

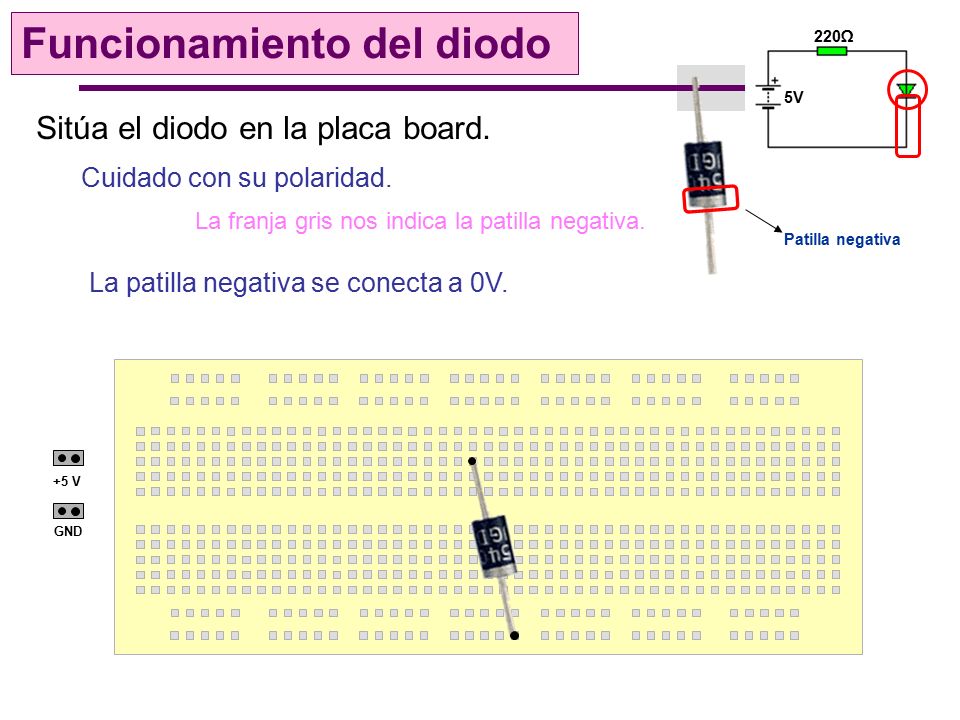

4 Funcionamiento del diodo 5V 220Ω GND +5 V Sitúa el diodo en la placa board. Cuidado con su polaridad. La franja gris nos indica la patilla negativa. Patilla negativa La patilla negativa se conecta a 0V.

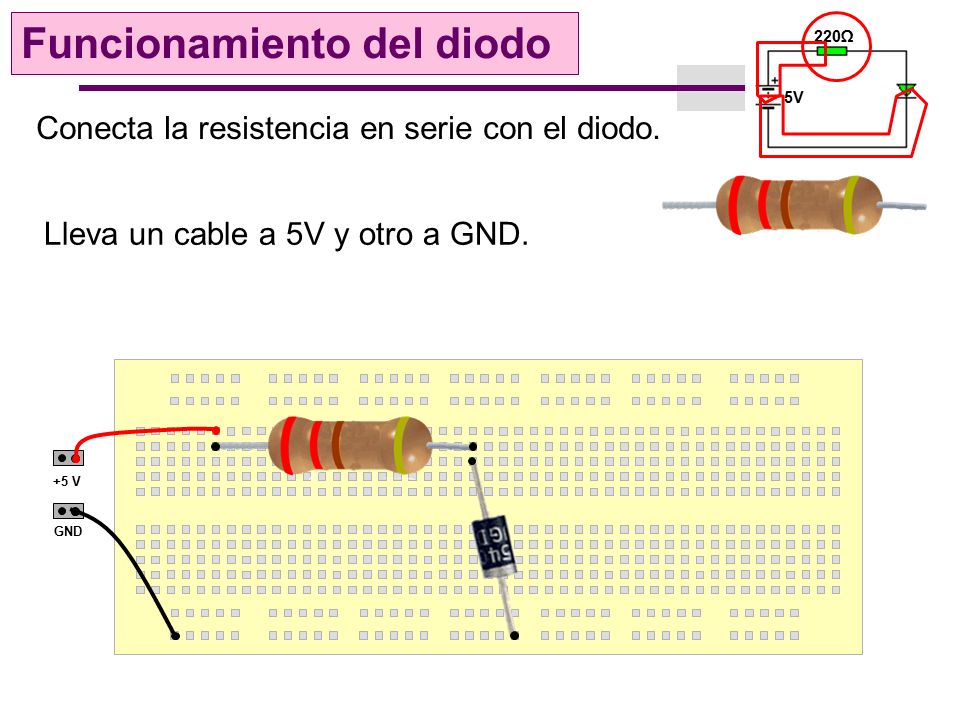

5 Funcionamiento del diodo 5V 220Ω GND +5 V Conecta la resistencia en serie con el diodo. Lleva un cable a 5V y otro a GND.

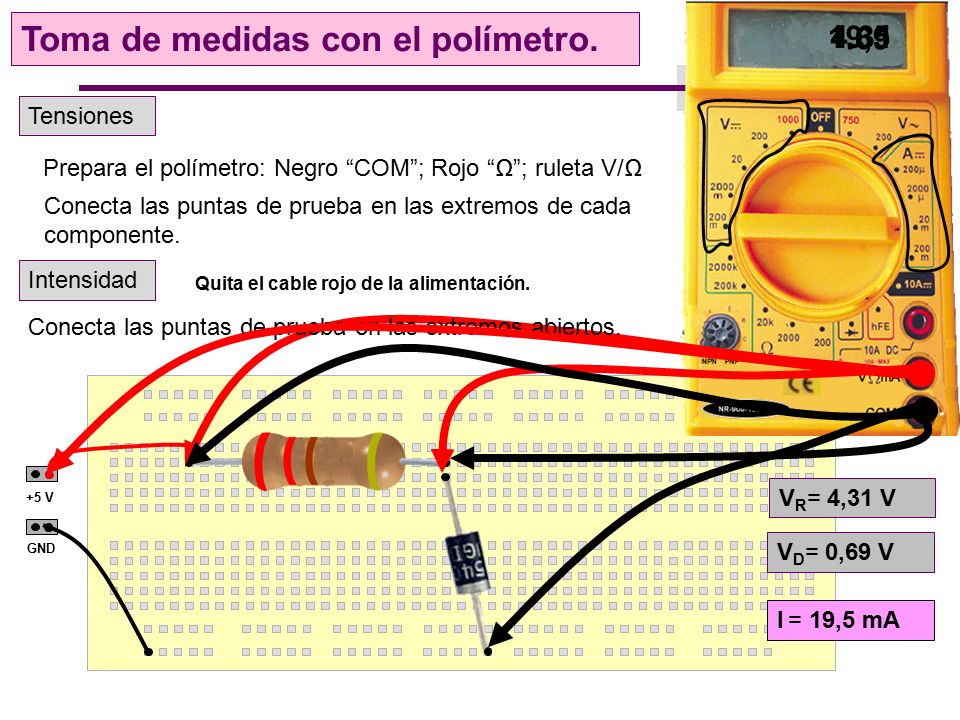

6 Toma de medidas con el polímetro. GND +5 V Prepara el polímetro: Negro “COM”; Rojo “Ω”; ruleta V/Ω Conecta las puntas de prueba en las extremos de cada componente. Tensiones 4.31 V R = 4,31 V.69 V D = 0,69 V Intensidad Quita el cable rojo de la alimentación. Conecta las puntas de prueba en las extremos abiertos. 19,5 I = 19,5 mA

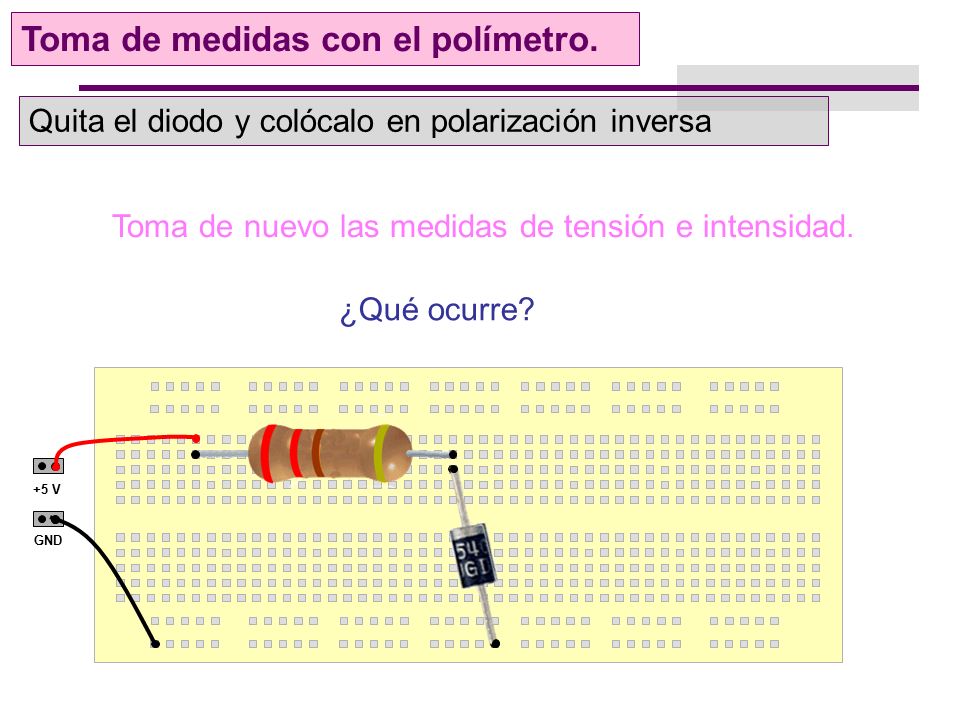

7 Toma de medidas con el polímetro. GND +5 V Quita el diodo y colócalo en polarización inversa Toma de nuevo las medidas de tensión e intensidad. ¿Qué ocurre?

8 Diodo LED Cálculo de la resistencia en serie. Datos LED V led = 2 V I max = 20 mA V pila = V R + V led Circuito en serie: V R = V pila - V led V R = 3 V Ley de Ohm: R = 150 Ω Coincide con el valor comercial Código de colores: marrón, verde, marrón, oro 5V R150Ω

9 GND +5 V Identificación de las patillas del LED La patilla corta o el chafan indica el polo negativo. Sitúa el Led en la placa. 5V 150Ω Diodo LED La patilla negativa a 0V.

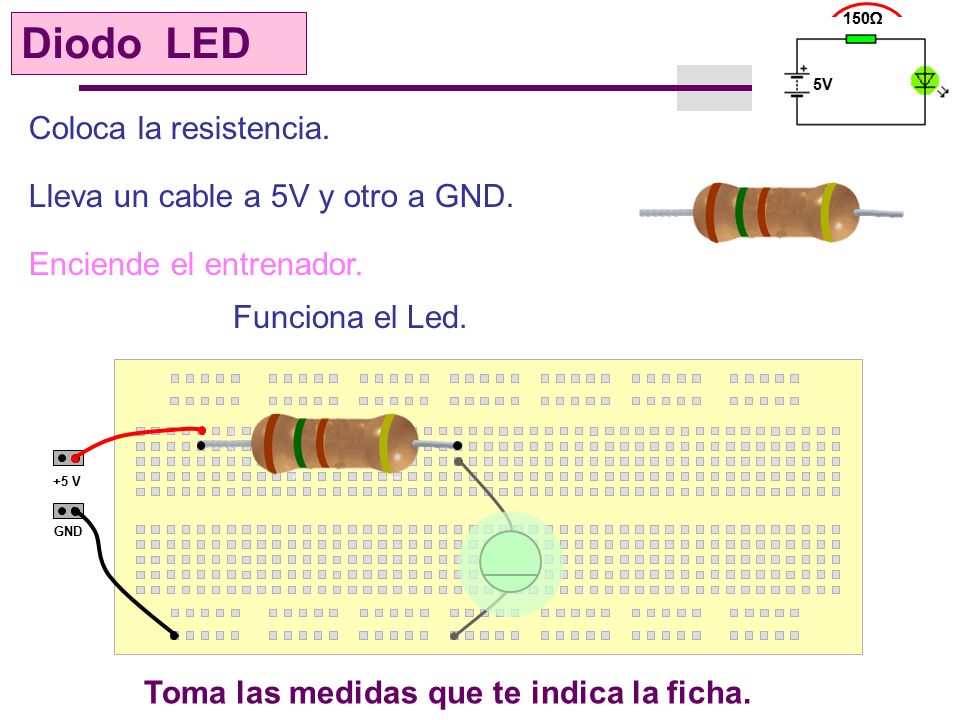

10 GND +5 V Coloca la resistencia. 5V 150Ω Diodo LED Lleva un cable a 5V y otro a GND. Enciende el entrenador. Funciona el Led. 5V 150Ω Toma las medidas que te indica la ficha.
