1

2 PLACA MADRE

3 Físicamente, se trata de una placa de material sintético, sobre la cual existe un circuito electrónico que conecta diversos componentes que se encuentran insertados o montados sobre la misma, los principales son: *Microprocesador o Procesador: (CPU – Unidad de Procesamiento Central) el cerebro del computador montado sobre una pieza llamada zócalo o slot *Memoria principal temporal: (RAM – Memoria de acceso aleatorio) montados sobre las ranuras de memoria llamados generalmente bancos de memoria. *Las ranuras de expansión: o slots donde se conectan las demás tarjetas que utilizará el computador como por ejemplo la tarjeta de video, sonido, modem, etc. *Chips: como puede ser el BIOS, los Chipset o controladores

4 DEFINICIÓN Es la plataforma sobre la que se construye la computadora, sirve como medio de conexión entre el microprocesador y los circuitos electrónicos de soporte de un sistema de cómputo en la que descansa la arquitectura abierta de la máquina también conocida como la tarjeta principal o “ Placa Central “. Existen variantes en el diseño de una placa madre, de acuerdo con el tipo de microprocesador que va a alojar y la posibilidad de recursos que podrá contener. Integra y coordina todos los elementos que permiten el adecuado funcionamiento de una PC, de este modo, una tarjeta madre se comporta como aquel dispositivo que opera como plataforma o circuito principal de la misma.

5 COMPONENTES : El factor de forma. El chipset. El tipo de socket para procesadores utilizados. Los conectores de entrada y salida. El reloj y la pila CMOS. El BIOS. El chipset: es un circuito electrónico cuya función consiste en coordinar la transferencia de datos entre los distintos componentes del equipo(incluso el procesador y la memoria). Teniendo en cuanta que el chipset esta integrado a la placa madre, resulta de suma importancia elegir una placa madre que incluya un chipset reciente para maximizar la capacidad de actualización de la computadora

6 Normalmente se utiliza para hacer referencia a la geometría, las dimensiones, la disposición y los requisitos eléctricos de la placa madre. Para fabricar placas madres que se puedan utilizar en diferentes carcasas de diversas marcas. FACTOR DE FORMA DE LA PLACA MADRE

7 Existen de varias formas y con diversos conectores para dispositivos, periféricos, etc. Los tipos más comunes de tarjetas son:

8 Son las más comunes y difundidas en el mercado, se puede decir que se están convirtiendo en un estándar son las de más fácil ventilación y menos enredo de cables, debido a la colocación de los conectores ya que el microprocesador suele colocarse cerca del ventilador de la fuente de alimentación y los conectores para discos cerca de los extremos de la placa. Además, reciben la electricidad mediante un conector formado por una sola pieza.

9 Fue el estándar durante años con un formato reducido, por adaptarse con mayor facilidad a cualquier caja, pero sus componentes estaban muy juntos, lo que hacia que algunas veces las tarjetas de expansión largas tuvieran problemas.

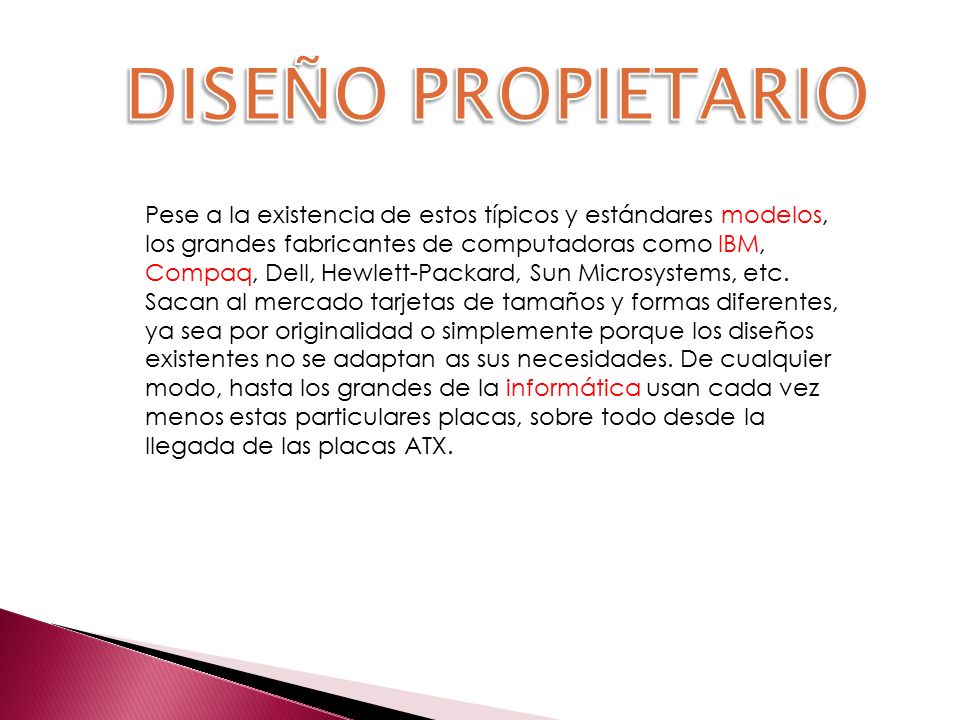

10 Pese a la existencia de estos típicos y estándares modelos, los grandes fabricantes de computadoras como IBM, Compaq, Dell, Hewlett-Packard, Sun Microsystems, etc. Sacan al mercado tarjetas de tamaños y formas diferentes, ya sea por originalidad o simplemente porque los diseños existentes no se adaptan as sus necesidades. De cualquier modo, hasta los grandes de la informática usan cada vez menos estas particulares placas, sobre todo desde la llegada de las placas ATX.

11 Muchos de los elementos fundacionales de la tarjeta madre siguen formando parte de ella (con sus respectivas mejoras), otros han pasado al exterior, y muchos otros se han incorporado. En la actualidad, una tarjeta madre estándar cuenta básicamente con los siguientes elementos:

12

13 1) Conectores PS/2 para mouse y teclado: incorporan un icono para distinguir su uso. 2) Puerto paralelo: utilizado por la impresora. Actualmente reemplazado por USB. 3) Conectores de sonido: las tarjetas madre modernas incluyen una placa de sonido con todas sus conexiones. 4) Puerto serie: utilizado para mouse y conexiones de baja velocidad entre PCS. 5) Puerto USB: puerto de alta velocidad empleado por muchos dispositivos externos, como los escáneres o las cámaras digitales. 6) Puerto FireWire: puerto de alta velocidad empleado por muchos dispositivos externos. No todas las tarjetas madre cuentan con una conexión de este tipo. 7) Red : generalmente las tarjetas madre de última generación incorporan una placa de red y la conexión correspondiente.

14

15 La tarjeta principal viene con un zócalo de CPU que permite colocar el microprocesador. Es un conector cuadrado, la cual tiene orificios muy pequeños en donde encajan los pines cuando se coloca el microprocesador a presión.

16 PROCESADORES

17 El procesador (CPU, por Central Processing Unit o Unidad Central de Procesamiento), es el cerebro de le computadora. Permite el procesamiento de la información numérica ingresada en formato binario, así como la ejecución de instrucciones almacenadas en la memoria.

18 El procesador es un circuito electrónico que funciona a la velocidad de un reloj interno, gracias a un cristal de cuarzo que, sometido a una corriente eléctrica, envía pulsos, denominados “picos”. La velocidad del reloj o ciclo, corresponde al número de pulsos por segundo, expresados en Hertz (Hz). La frecuencia del reloj es un múltiplo de la frecuencia de la placa madre. Las partes de un procesador se pueden clasificar en dos grandes grupos, la unidad de control y las unidades de proceso. La unidad de control: es la encargada de supervisar que las instrucciones se ejecuten correctamente. Las unidades de proceso: son las encargadas de realizar las operaciones propiamente dichas

19 El procesador se divide internamente en varios bloques que realizan diferentes funciones. Ellos son: Registros: Posiciones internas de memoria que almacenan datos que están siendo utilizados por el procesador. Interface con los bus: es la parte del procesador que se comunica con el mundo exterior. Unidad de Control: Es el circuito que controla el flujo de información dentro del procesador. Unidad de Ejecución: ejecuta las operaciones en formato de números enteros. Unidad de Punto Flotante: ejecuta las operaciones matemáticas en formato de punto flotante. Cache Interna (Level 1): La memoria cache almacena las posiciones de memoria recientemente utilizadas. La cache Level 1 es la que se encuentra internamente al procesador. Cache Externo (Nivel 1): Es externa al procesador. Conjunto de instrucciones: son las instrucciones que el procesador es capaz de ejecutar.

20  El objetivo de un procesador es siempre hacer más cosas en el menor tiempo posible. Para alcanzar esto, se pueden ejecutar más instrucciones en menos tiempo, o hacer más cosas al mismo tiempo. Por eso, existen básicamente dos tipos de máquina: las CISC y las RISC Las máquinas CISC (complex instruction set computer), máquina de conjunto de instrucciones complejo, utilizan gran cantidad de instrucciones, complicadas, para intentar hacer más cosas con cada una.

21 Es la forma en que el procesador se comunica con las otras partes del sistema. Algunos factores son: Velocidad de Reloj: la frecuencia máxima en la cual realizan operaciones Velocidad del bus de Memoria: frecuencia con la que trabaja la memoria. Ancho del Bus de Datos: a cuántos bits se comunica con el exterior. Por ej. 32 bits, 64 bits. Ancho del Bus de direcciones: a cuántos bits se comunica con el exterior. Por ej. 32 bits, 64 bits. Multiprocesadores: si el procesador permite compartir las tareas junto con otro en la misma placa madre.

22 A lo largo del tiempo, los procesadores fueron evolucionando. La empresa Intel siempre fue la pionera y líder del mercado. Tradicionalmente otras empresas como AMD y Cyrix fabricaron procesadores de características similares, a menor precio, manteniéndose en un porcentaje bajo del mercado. Esa tendencia ha empezado a cambiar con la entrada más fuerte y agresiva de AMD, con sus nuevos Athlon y Duron. Así, los procesadores de esta línea son llamados arquitectura x86, ya que son compatibles en software (el código escrito para uno, puede correr en otro procesador similar)

23 La base del éxito de la arquitectura x86 es la llamada compatibilidad reversa, según la cual, las generaciones nuevas de procesadores pueden ejecutar programas escritos para la generación anterior. Para cada procesador, hasta el 486, existía su correspondiente coprocesador matemático, que es un chip dedicado a hacer operaciones en punto flotante. A partir del Pentium, ha viene incluido en el mismo.

24 Cada generación de procesadores tiene sus zócalos, que son las ranuras en las cuales se los puede insertar en la placa madre. Cada una es compatible solamente con los de la misma familia. Esta es más bien una estrategia de mercado de los grandes fabricantes, para forzar la actualización de las placas madre, y últimamente como un factor más en la cerrada competencia. En este sentido, los competidores de Intel siempre fabricaron generaciones nuevas de procesadores capaces de funcionar en zócalos de la generación anterior. Por ejemplo, el AMD K6-2 cabe en el zócalo del Pentium, siendo el desempeño del clone muy superior a éste. Así, existen el socket 7 (para Pentium), el Slot 1 y Slot 2 para el PII y el PII, el Slot A para la nueva generación AMD, y así sucesivamente. Tenga en cuenta esto cuando vaya a adquirir una placa madre sin el procesador. Para una lista muy completa de los diferentes tipos de zócalos, recurra a CPU socket charts ( en inglés)CPU socket charts

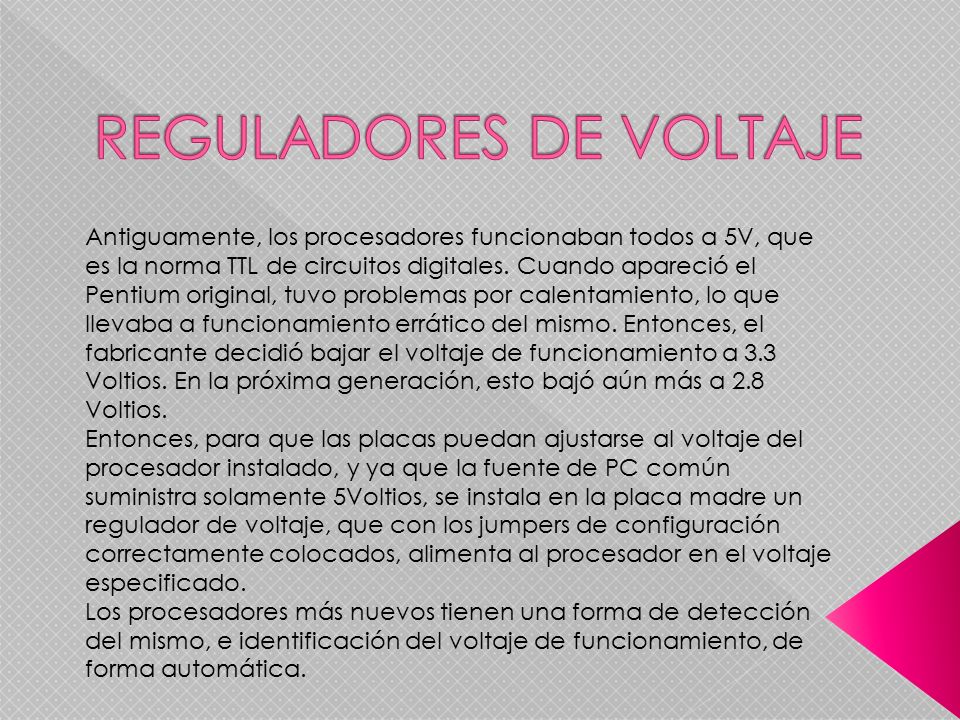

25 Antiguamente, los procesadores funcionaban todos a 5V, que es la norma TTL de circuitos digitales. Cuando apareció el Pentium original, tuvo problemas por calentamiento, lo que llevaba a funcionamiento errático del mismo. Entonces, el fabricante decidió bajar el voltaje de funcionamiento a 3.3 Voltios. En la próxima generación, esto bajó aún más a 2.8 Voltios. Entonces, para que las placas puedan ajustarse al voltaje del procesador instalado, y ya que la fuente de PC común suministra solamente 5Voltios, se instala en la placa madre un regulador de voltaje, que con los jumpers de configuración correctamente colocados, alimenta al procesador en el voltaje especificado. Los procesadores más nuevos tienen una forma de detección del mismo, e identificación del voltaje de funcionamiento, de forma automática.

26 CLOCK Para que el procesador pueda sincronizar sus operaciones, realiza las mismas cada vez que recibe un pulso de un oscilador, llamado clock. Cuántos más pulsos reciba, más operaciones realizará. Por eso, si la frecuencia del clock es más alta, más rápido será. Los osciladores a Cristal de cuarzo son los más estables y precisos actualmente, por tanto, se utilizan de este tipo para generar los pulsos para sincronizar las operaciones de los procesadores. Para hacer una misma placa para diferentes velocidades de procesadores, se colocan jumpers de configuración, que modifican el factor multiplicador del clock. Cambiando los jumpers, se hace llegar al procesador un clock de frecuencias diferentes. (Si éstas son mayores, tenemos el famoso) goverclockin

27 Integrantes :  Brito, Yamila Soledad.  González, Javier Eduardo  Ocampos, María Elena
