ARQUITECTURA DEL SISTEMA NIVEL 1

Presentación del tema: "ARQUITECTURA DEL SISTEMA NIVEL 1"— Transcripción de la presentación:

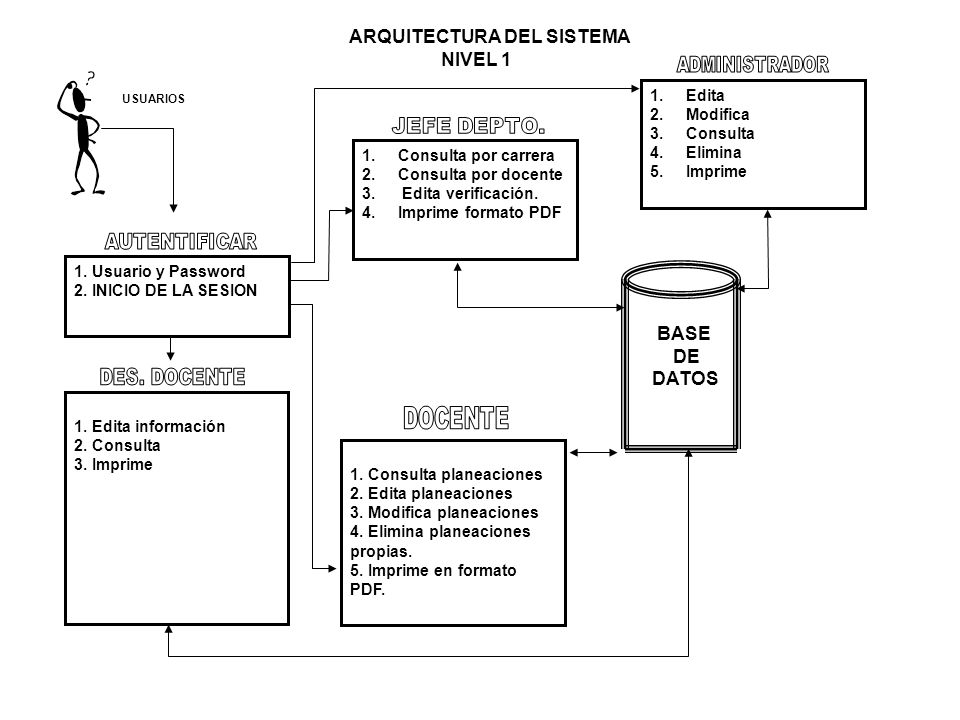

1 ARQUITECTURA DEL SISTEMA NIVEL 1
ADMINISTRADOR Edita Modifica Consulta Elimina Imprime USUARIOS JEFE DEPTO. Consulta por carrera Consulta por docente Edita verificación. Imprime formato PDF AUTENTIFICAR 1. Usuario y Password 2. INICIO DE LA SESION BASE DE DATOS DES. DOCENTE 1. Edita información 2. Consulta 3. Imprime DOCENTE 1. Consulta planeaciones 2. Edita planeaciones 3. Modifica planeaciones 4. Elimina planeaciones propias. 5. Imprime en formato PDF.

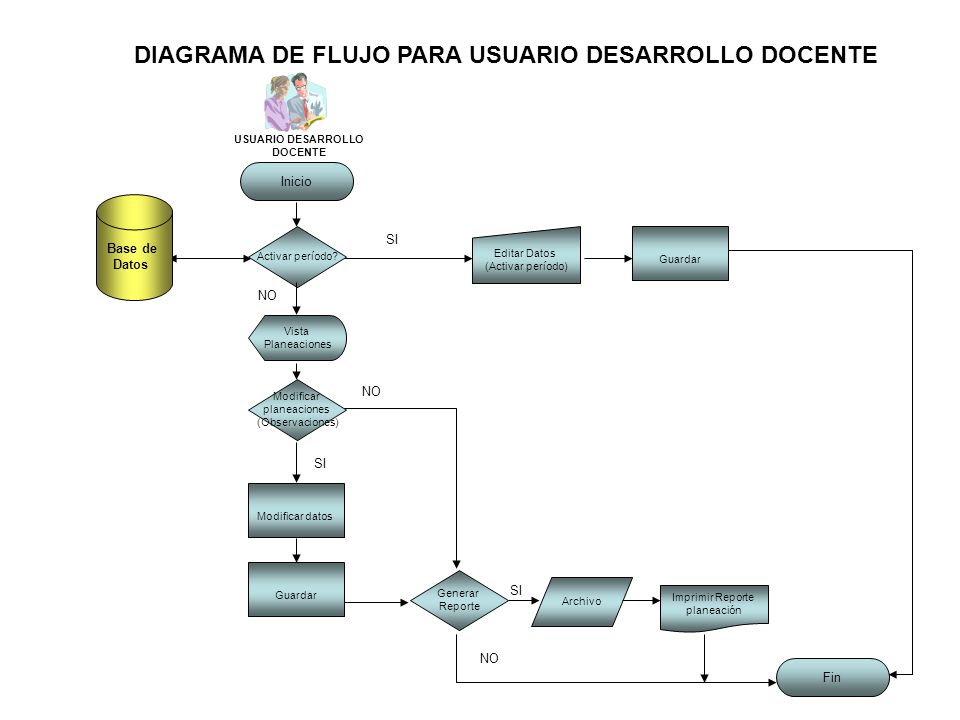

2 DIAGRAMA DE FLUJO PARA USUARIO DESARROLLO DOCENTE
Inicio Base de Datos Activar período? SI Editar Datos (Activar período) Guardar NO Vista Planeaciones Modificar planeaciones (Observaciones) NO SI Modificar datos Guardar Generar Reporte SI Archivo Imprimir Reporte planeación NO Fin

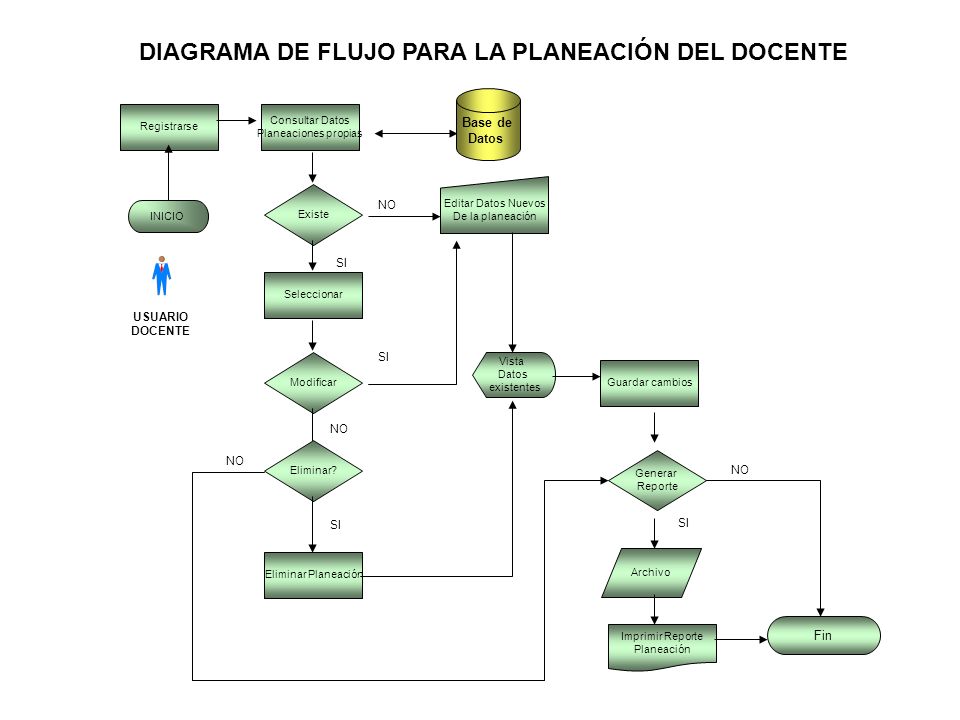

3 DIAGRAMA DE FLUJO PARA LA PLANEACIÓN DEL DOCENTE
Base de Datos Registrarse Consultar Datos Planeaciones propias Editar Datos Nuevos De la planeación Existe NO INICIO SI Seleccionar USUARIO DOCENTE SI Modificar Vista Datos existentes Guardar cambios NO Eliminar? NO Generar Reporte NO SI SI Eliminar Planeación Archivo Fin Imprimir Reporte Planeación

4 USUARIO JEFE DEPARTAMENTO
DIAGRAMA DE FLUJO PARA USUARIO JEFE DEPARTAMENTO USUARIO JEFE DEPARTAMENTO Inicio Base de Datos Consulta datos Verificar (autoriza) NO Vistas planeaciones SI Editar para autorización Generar Reporte Guardar SI Archivo Imprimir Reporte NO Fin

5 DIAGRAMA DE FLUJO PARA EL ADMINISTRADOR USUARIO ADMINISTRADOR
Base de Datos Inicio Cambios al diseño fíisico y lógico de la Base de Datos USUARIO ADMINISTRADOR Consultar SI NO Editar SI Editar Datos NO NO Modificación Eliminación Guardar Salir NO Vista Datos SI SI Generar Reporte NO SI Archivo Fin Imprimir Reporte
