1 Tecnología aplicada al control del entorno

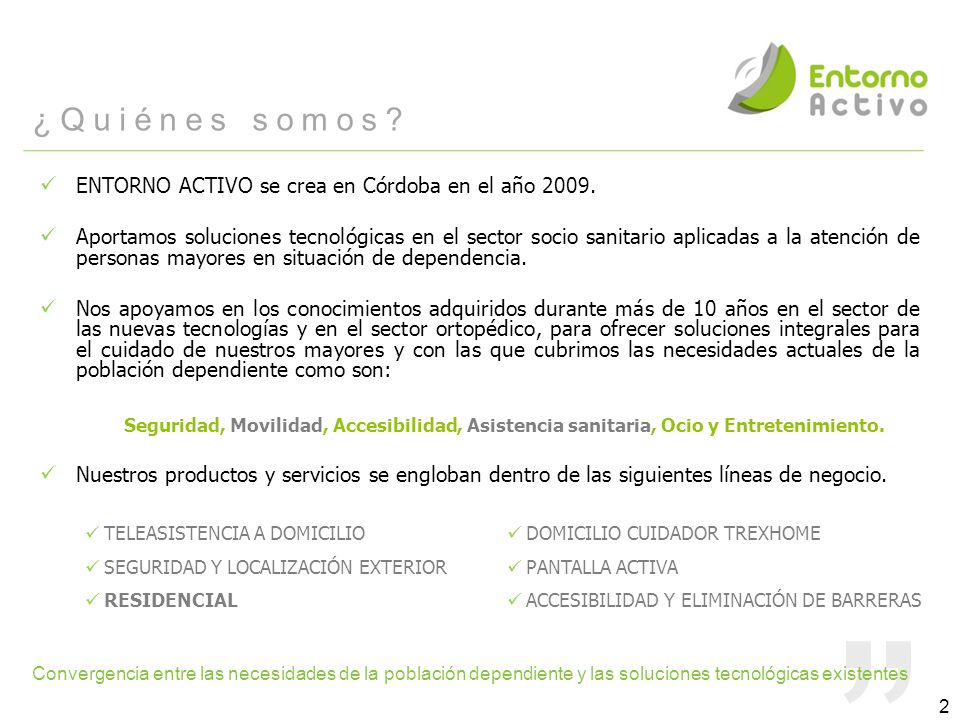

2 ¿Quiénes somos? 2 Convergencia entre las necesidades de la población dependiente y las soluciones tecnológicas existentes ENTORNO ACTIVO se crea en Córdoba en el año Aportamos soluciones tecnológicas en el sector socio sanitario aplicadas a la atención de personas mayores en situación de dependencia. Nos apoyamos en los conocimientos adquiridos durante más de 10 años en el sector de las nuevas tecnologías y en el sector ortopédico, para ofrecer soluciones integrales para el cuidado de nuestros mayores y con las que cubrimos las necesidades actuales de la población dependiente como son: Seguridad, Movilidad, Accesibilidad, Asistencia sanitaria, Ocio y Entretenimiento. Nuestros productos y servicios se engloban dentro de las siguientes líneas de negocio. TELEASISTENCIA A DOMICILIO SEGURIDAD Y LOCALIZACIÓN EXTERIOR RESIDENCIAL DOMICILIO CUIDADOR TREXHOME PANTALLA ACTIVA ACCESIBILIDAD Y ELIMINACIÓN DE BARRERAS

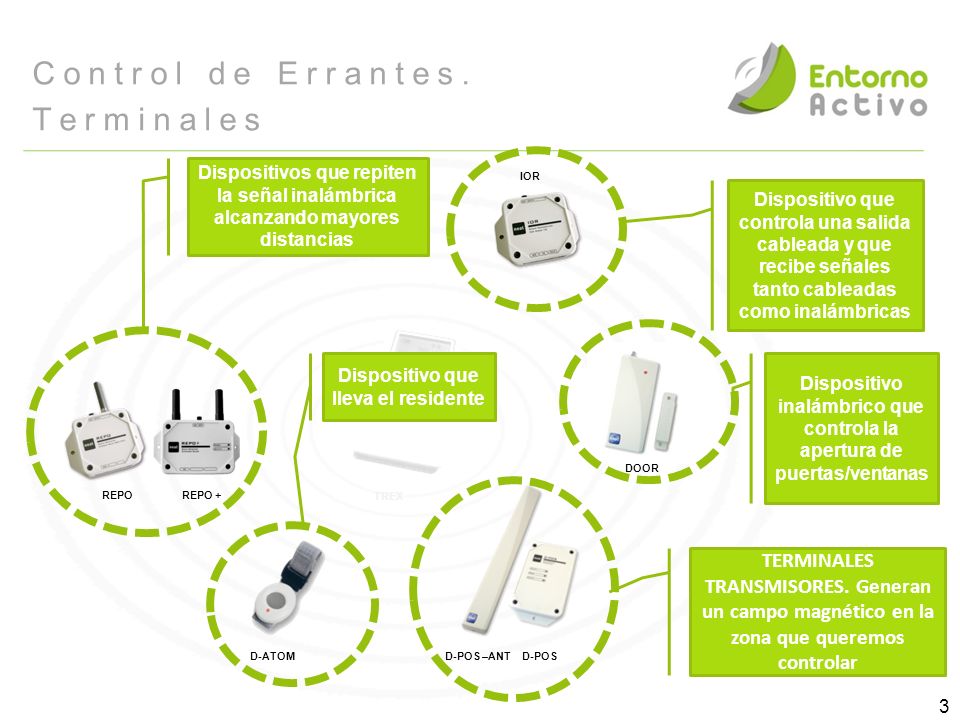

3 Control de Errantes. Terminales 3 TREX REPOREPO + D-ATOM D-POS –ANT D-POS Dispositivo que controla una salida cableada y que recibe señales tanto cableadas como inalámbricas IOR TERMINALES TRANSMISORES. Generan un campo magnético en la zona que queremos controlar Dispositivos que repiten la señal inalámbrica alcanzando mayores distancias Dispositivo inalámbrico que controla la apertura de puertas/ventanas DOOR Dispositivo que lleva el residente

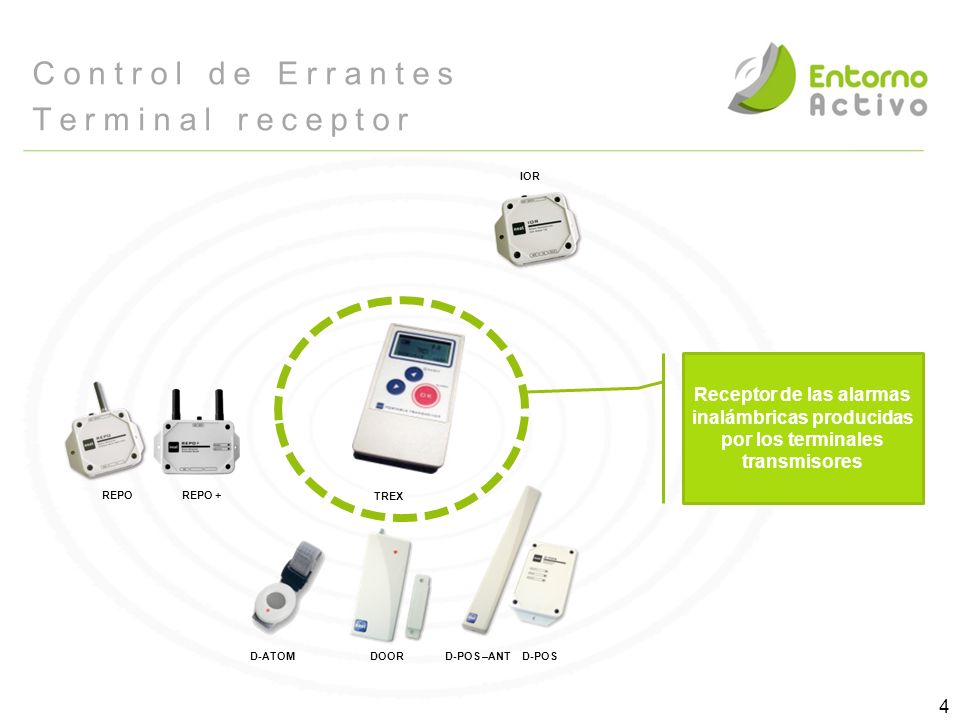

4 Control de Errantes Terminal receptor 4 REPOREPO + D-ATOMDOOR D-POS –ANT D-POS IOR TREX Receptor de las alarmas inalámbricas producidas por los terminales transmisores

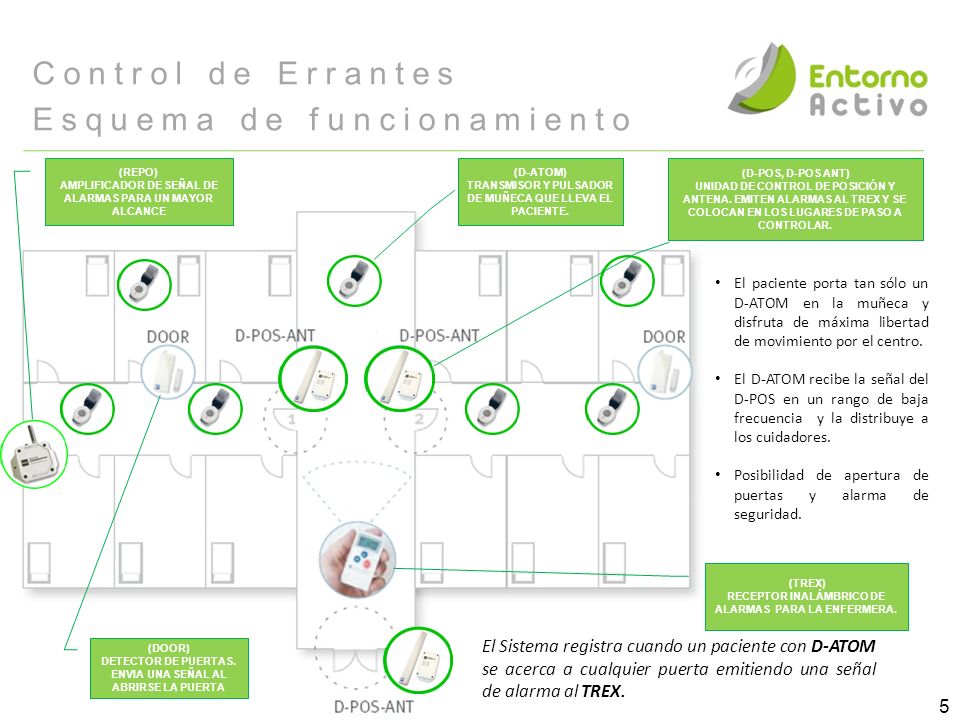

5 Control de Errantes Esquema de funcionamiento 5 El paciente porta tan sólo un D-ATOM en la muñeca y disfruta de máxima libertad de movimiento por el centro. El D-ATOM recibe la señal del D-POS en un rango de baja frecuencia y la distribuye a los cuidadores. Posibilidad de apertura de puertas y alarma de seguridad. (REPO) AMPLIFICADOR DE SEÑAL DE ALARMAS PARA UN MAYOR ALCANCE (DOOR) DETECTOR DE PUERTAS. ENVIA UNA SEÑAL AL ABRIRSE LA PUERTA (D-ATOM) TRANSMISOR Y PULSADOR DE MUÑECA QUE LLEVA EL PACIENTE. (D-POS, D-POS ANT) UNIDAD DE CONTROL DE POSICIÓN Y ANTENA. EMITEN ALARMAS AL TREX Y SE COLOCAN EN LOS LUGARES DE PASO A CONTROLAR. (TREX) RECEPTOR INALÁMBRICO DE ALARMAS PARA LA ENFERMERA. El Sistema registra cuando un paciente con D-ATOM se acerca a cualquier puerta emitiendo una señal de alarma al TREX.

6 Control de errantes El usuario porta una pulsera de errante. Cuando dicho usuario intenta acceder, salir del domicilio o área marcado por nuestras antenas ajustables, éstas envían una señal al o a los TREX con los que está asociado. 2.- El cuidador, que tiene asignadas dichas zonas de errantes, recibe un aviso acústico y luminoso, además de vibración del equipo, apareciendo en su pantalla del TREX la información correspondiente, por ejemplo: Errante, batería OK, Puerta Principal 3.- Tras dicho aviso el cuidador puede atender la emergencia y desplazarse hacia el lugar determinado para evitar la fuga de la persona en cada momento, sin necesidad de esperar el aviso en un sitio concreto ya que el TREX le permite movilidad dentro del centro. 4.- El sistema permite además conectar en cada área, puerta, etc.. una sirena acústica o un accesorio luminoso que alerte de dicho evento, aunque no sería necesario en los domicilios. 1234

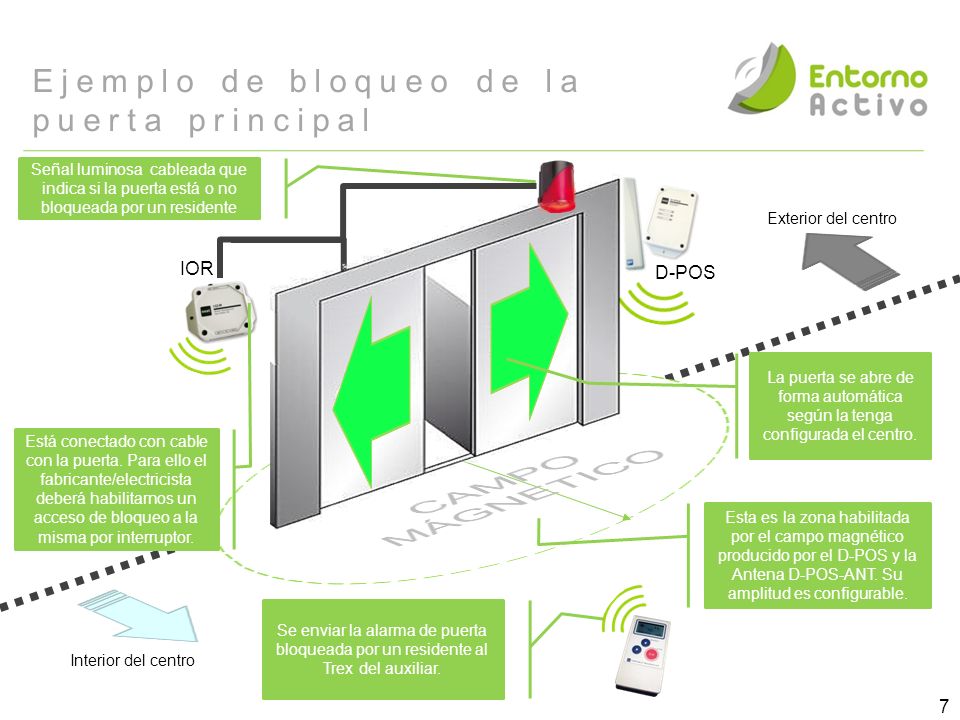

7 Ejemplo de bloqueo de la puerta principal 7 D-POS IOR Está conectado con cable con la puerta. Para ello el fabricante/electricista deberá habilitarnos un acceso de bloqueo a la misma por interruptor. Esta es la zona habilitada por el campo magnético producido por el D-POS y la Antena D-POS-ANT. Su amplitud es configurable. Señal luminosa cableada que indica si la puerta está o no bloqueada por un residente La puerta se abre de forma automática según la tenga configurada el centro. Exterior del centro Interior del centro Se enviar la alarma de puerta bloqueada por un residente al Trex del auxiliar.

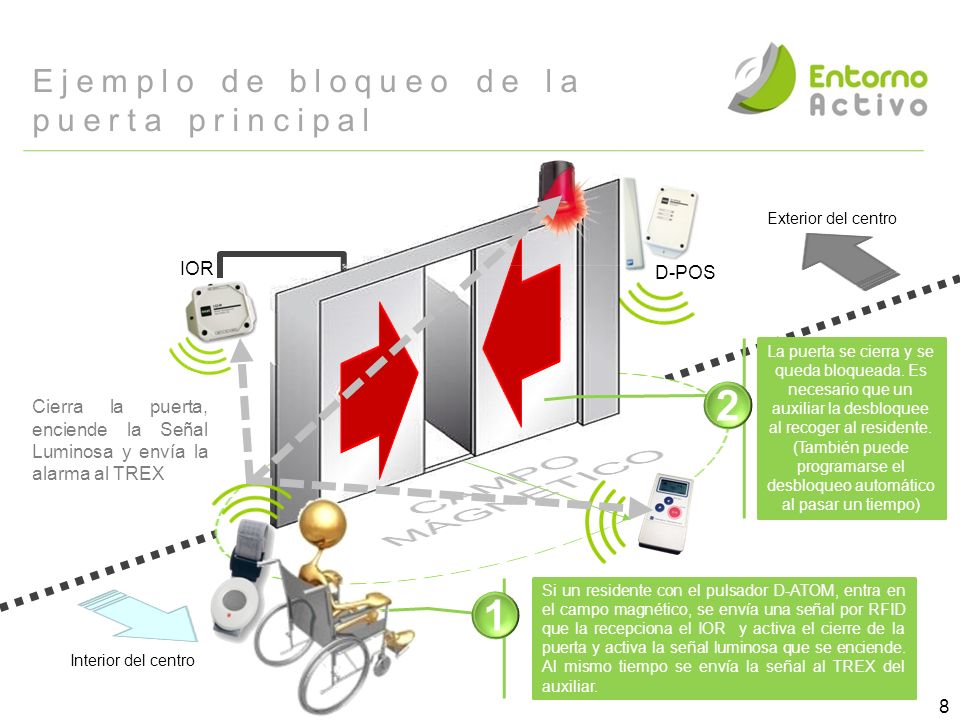

8 IOR Exterior del centro Interior del centro Ejemplo de bloqueo de la puerta principal 8 D-POS La puerta se cierra y se queda bloqueada. Es necesario que un auxiliar la desbloquee al recoger al residente. (También puede programarse el desbloqueo automático al pasar un tiempo) Cierra la puerta, enciende la Señal Luminosa y envía la alarma al TREX Si un residente con el pulsador D-ATOM, entra en el campo magnético, se envía una señal por RFID que la recepciona el IOR y activa el cierre de la puerta y activa la señal luminosa que se enciende. Al mismo tiempo se envía la señal al TREX del auxiliar. 1 2

9 IOR Exterior del centro Interior del centro Ejemplo de bloqueo de la puerta principal 9 D-POS Al desbloquearse la puerta, esta vuelve a su estado normal de uso. Desbloquea la puerta y apaga la señal luminosa 4 El Auxiliar deberá acudir a la puerta para recoger al residente y llevárselo fuera de la zona de bloqueo. Pulsará el botón del TREX y se desbloqueará la puerta y se apagará la señal luminosa. 3

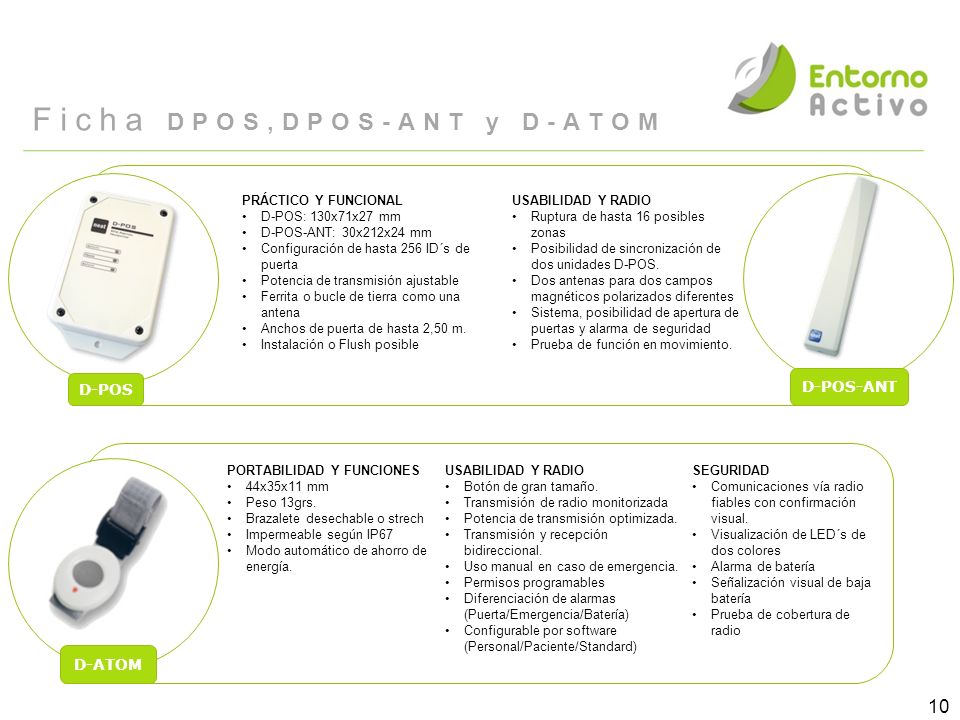

10 Ficha DPOS,DPOS-ANT y D-ATOM 10 PRÁCTICO Y FUNCIONAL D-POS: 130x71x27 mm D-POS-ANT: 30x212x24 mm Configuración de hasta 256 ID´s de puerta Potencia de transmisión ajustable Ferrita o bucle de tierra como una antena Anchos de puerta de hasta 2,50 m. Instalación o Flush posible USABILIDAD Y RADIO Ruptura de hasta 16 posibles zonas Posibilidad de sincronización de dos unidades D-POS. Dos antenas para dos campos magnéticos polarizados diferentes Sistema, posibilidad de apertura de puertas y alarma de seguridad Prueba de función en movimiento. PORTABILIDAD Y FUNCIONES 44x35x11 mm Peso 13grs. Brazalete desechable o strech Impermeable según IP67 Modo automático de ahorro de energía. USABILIDAD Y RADIO Botón de gran tamaño. Transmisión de radio monitorizada Potencia de transmisión optimizada. Transmisión y recepción bidireccional. Uso manual en caso de emergencia. Permisos programables Diferenciación de alarmas (Puerta/Emergencia/Batería) Configurable por software (Personal/Paciente/Standard) SEGURIDAD Comunicaciones vía radio fiables con confirmación visual. Visualización de LED´s de dos colores Alarma de batería Señalización visual de baja batería Prueba de cobertura de radio D-POS D-POS-ANT D-ATOM

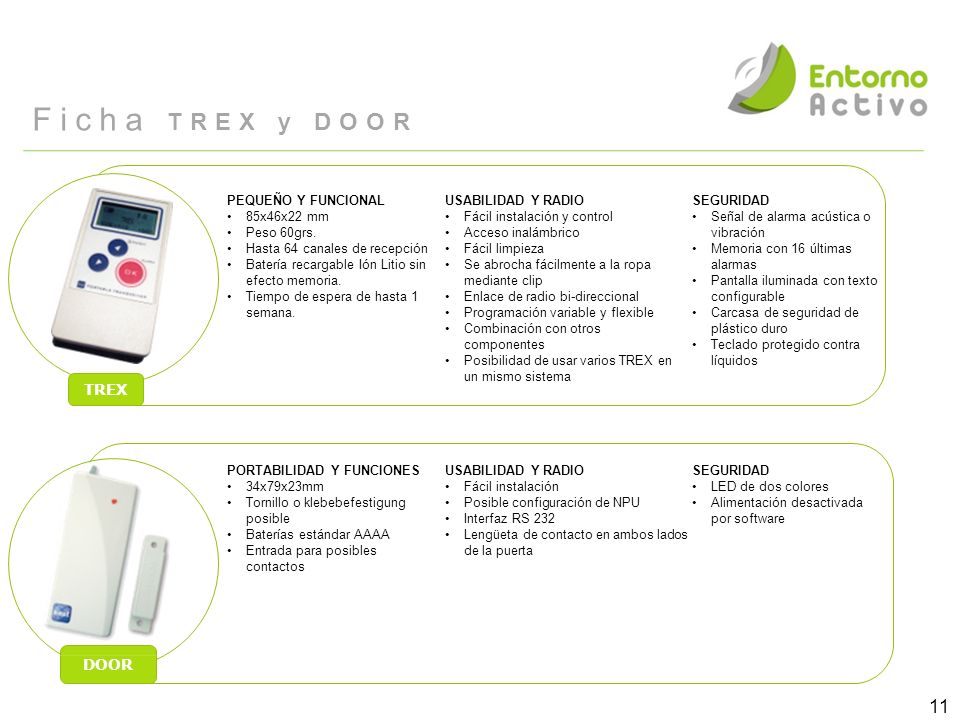

11 Ficha TREX y DOOR 11 PEQUEÑO Y FUNCIONAL 85x46x22 mm Peso 60grs. Hasta 64 canales de recepción Batería recargable Ión Litio sin efecto memoria. Tiempo de espera de hasta 1 semana. USABILIDAD Y RADIO Fácil instalación y control Acceso inalámbrico Fácil limpieza Se abrocha fácilmente a la ropa mediante clip Enlace de radio bi-direccional Programación variable y flexible Combinación con otros componentes Posibilidad de usar varios TREX en un mismo sistema PORTABILIDAD Y FUNCIONES 34x79x23mm Tornillo o klebebefestigung posible Baterías estándar AAAA Entrada para posibles contactos USABILIDAD Y RADIO Fácil instalación Posible configuración de NPU Interfaz RS 232 Lengüeta de contacto en ambos lados de la puerta SEGURIDAD LED de dos colores Alimentación desactivada por software TREX DOOR SEGURIDAD Señal de alarma acústica o vibración Memoria con 16 últimas alarmas Pantalla iluminada con texto configurable Carcasa de seguridad de plástico duro Teclado protegido contra líquidos

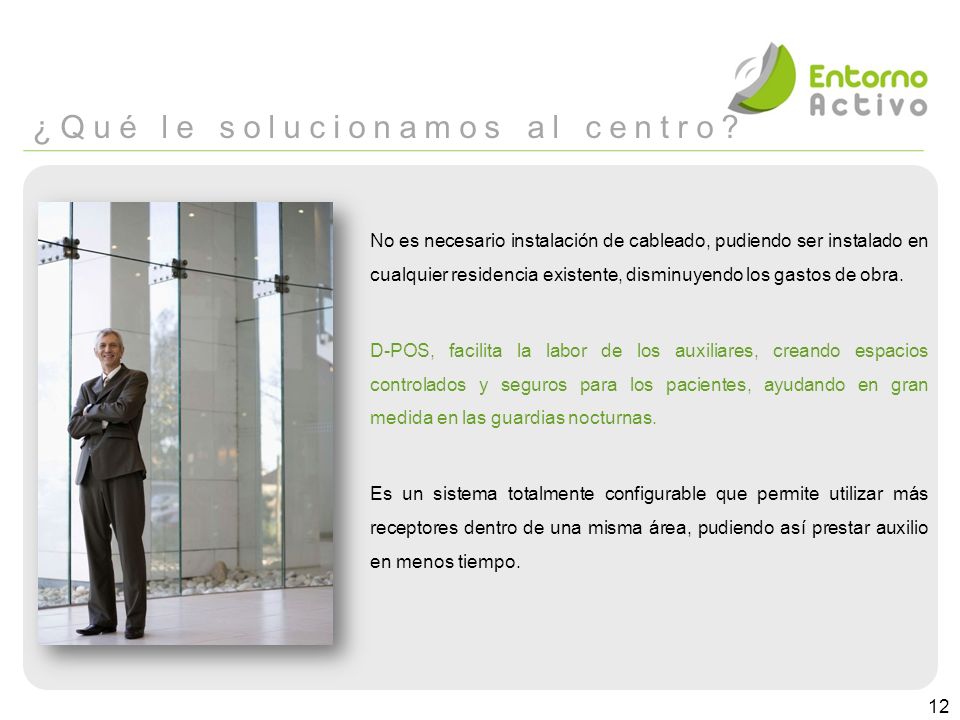

12 ¿Qué le solucionamos al centro? 12 No es necesario instalación de cableado, pudiendo ser instalado en cualquier residencia existente, disminuyendo los gastos de obra. D-POS, facilita la labor de los auxiliares, creando espacios controlados y seguros para los pacientes, ayudando en gran medida en las guardias nocturnas. Es un sistema totalmente configurable que permite utilizar más receptores dentro de una misma área, pudiendo así prestar auxilio en menos tiempo.

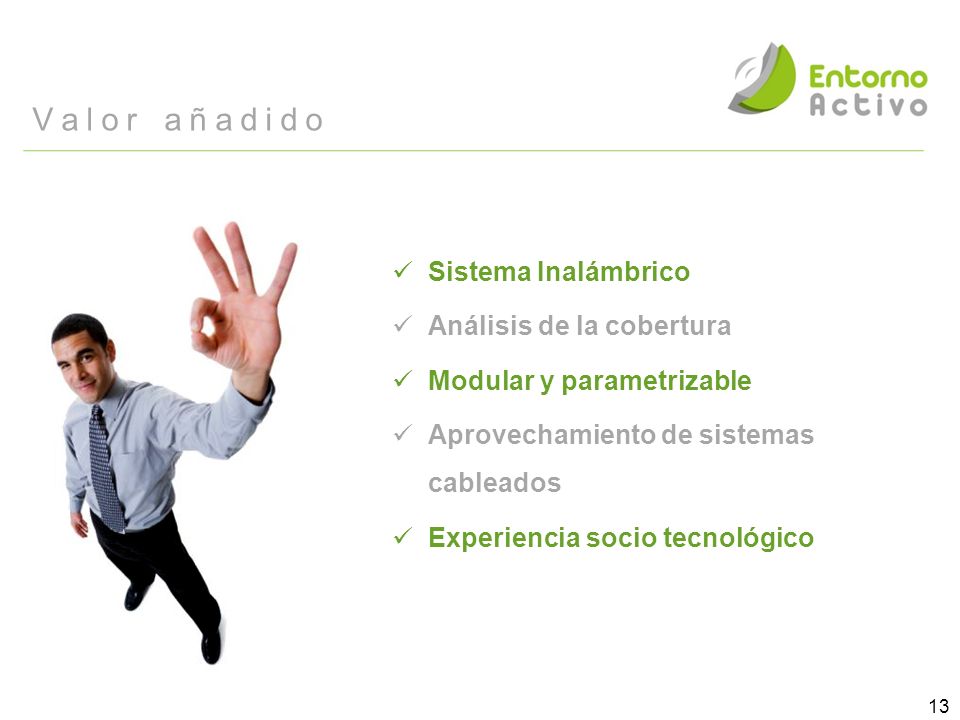

13 Sistema Inalámbrico Análisis de la cobertura Modular y parametrizable Aprovechamiento de sistemas cableados Experiencia socio tecnológico Valor añadido 13

14 m
