Universidad Tecnológica Israel Carrera Electrónica y Telecomunicaciones MÓDULO INALAMBRICO DE CONTROL AUTOMATICO PARA ACUARIOS DE AGUA DULCE Mauricio Vásquez.

Presentaciones similares


Presentación del tema: "Universidad Tecnológica Israel Carrera Electrónica y Telecomunicaciones MÓDULO INALAMBRICO DE CONTROL AUTOMATICO PARA ACUARIOS DE AGUA DULCE Mauricio Vásquez."— Transcripción de la presentación:

1 Universidad Tecnológica Israel Carrera Electrónica y Telecomunicaciones MÓDULO INALAMBRICO DE CONTROL AUTOMATICO PARA ACUARIOS DE AGUA DULCE Mauricio Vásquez Peñafiel TUTOR: Ing. Wilmer Albarracín M.B.A.

2 INTRODUCCIÓN

3

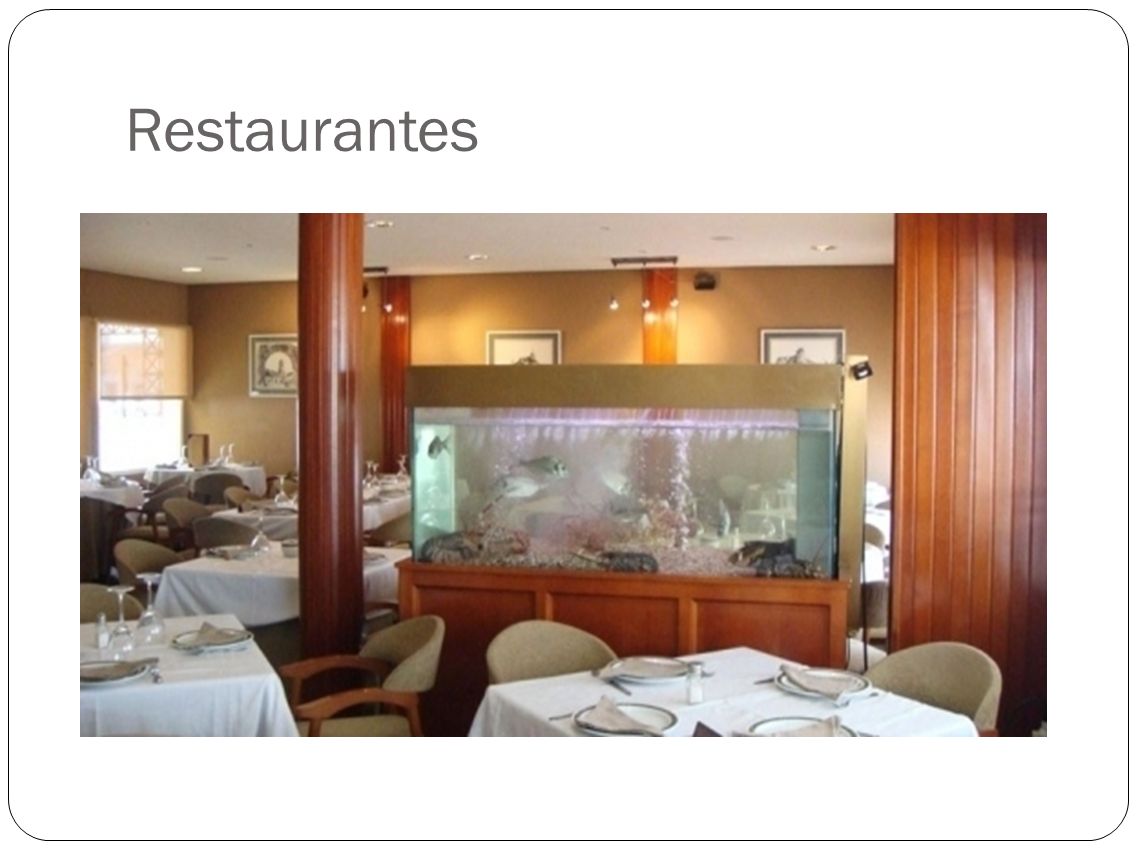

4 Restaurantes

5 Oficinas

6 Diseño de interiores

7 Spa

8 PROBLEMÁTICA

9

10 MALA ILUMINACIÓN NIVEL DE AGUA TEMPERATURA INADECUADA FIEBRE SISTEMA INMUNITARIO BAJO TAMAÑO DEL PEZ AFECTA A LAS ALGAS ASFIXIA FALTA DE OXIGENO

11 MALAS CONDICIONES DEL AGUA EROSIONES EN LA PIEL SALTOS DEL PEZ CANSANCIO EN EL PEZ

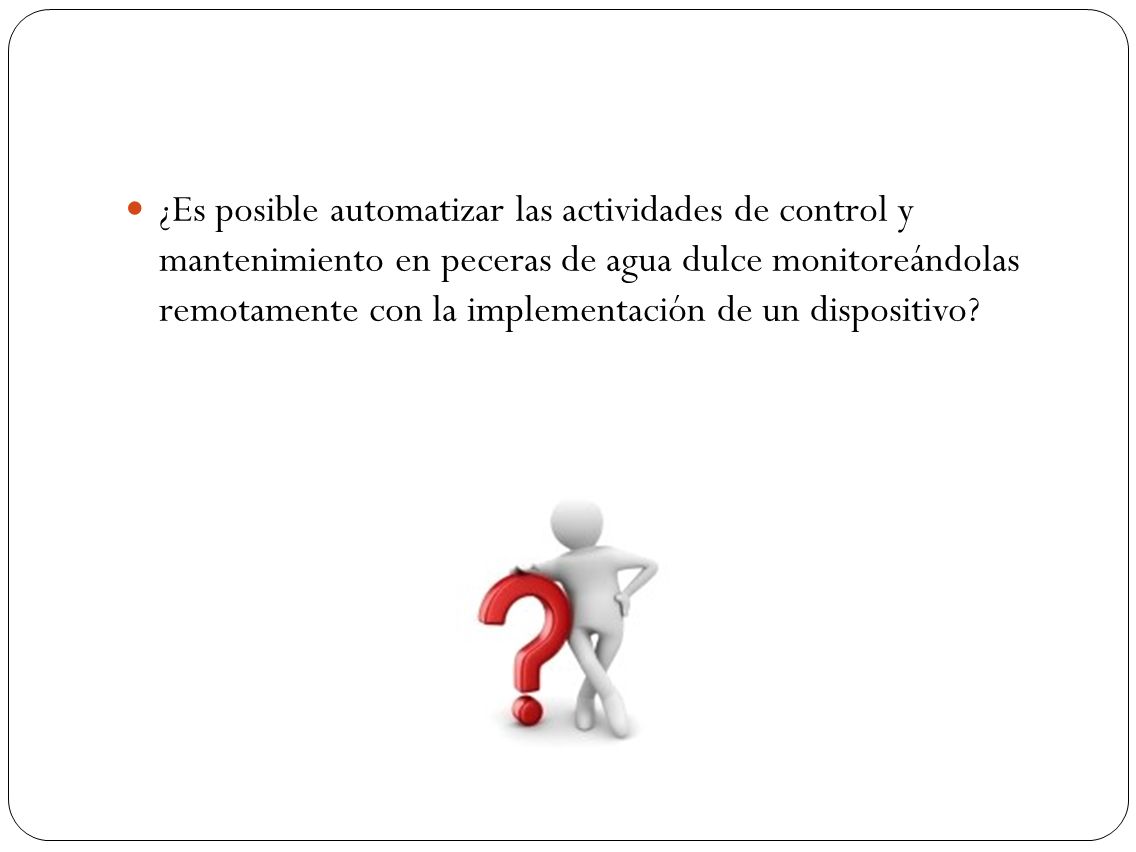

12 ¿Es posible automatizar las actividades de control y mantenimiento en peceras de agua dulce monitoreándolas remotamente con la implementación de un dispositivo?

13 ¿Es posible llevar un control estadístico de los sucesos en la pecera? ¿Qué tan beneficioso resulta poder cuidar de nuestras mascotas desde cualquier lugar del mundo? ¿Cuánto disminuirá la tasa de mortalidad de peces? ¿Es posible adaptar de forma inalámbrica nuestra pecera a una PC, que nos permita observar hasta el mínimo evento de la misma? ¿Qué beneficios traería la implementación de ACUARIOMATIC dentro de un centro infantil? ¿Qué acogida tendrá en el diseño de interiores el producto?

14 OBJETIVOS

15 OBJETIVO GENERAL Diseñar e implementar Crear una producto innovador que pueda ser insertado en el mercado.

16 OBJETIVOS ESPECÍFICOS Crear Base de Datos de eventos que ocurren Llevar un control eficaz remotamente Facilitar el cuidado y mantenimiento Ampliar lugares donde se podría instalar un acuario

17 ALCANCE Ingresar al mercado de productos de mascotas Producto nuevo e innovador Competencia casi nula Cuidado y mantenimiento en acuarios de agua dulce Peces de agua dulce Punto de partida para futuros desarrollos El concepto básico puede ser implementado a un futuro en otros animales como: perros, gatos, aves.

18 LIMITACIONES NO ACUARIOS DE AGUA SALADA Otras condiciones Otro estudio MEDIDOR DE PH OPCIONAL No existe un sensor que permita procesar su señal para almacenar en base de datos TAMAÑO Por ser un prototipo y sabiendo que al producir masivamnete se puede miniaturizas tamaño de placas a futuro se pretende reducirlo

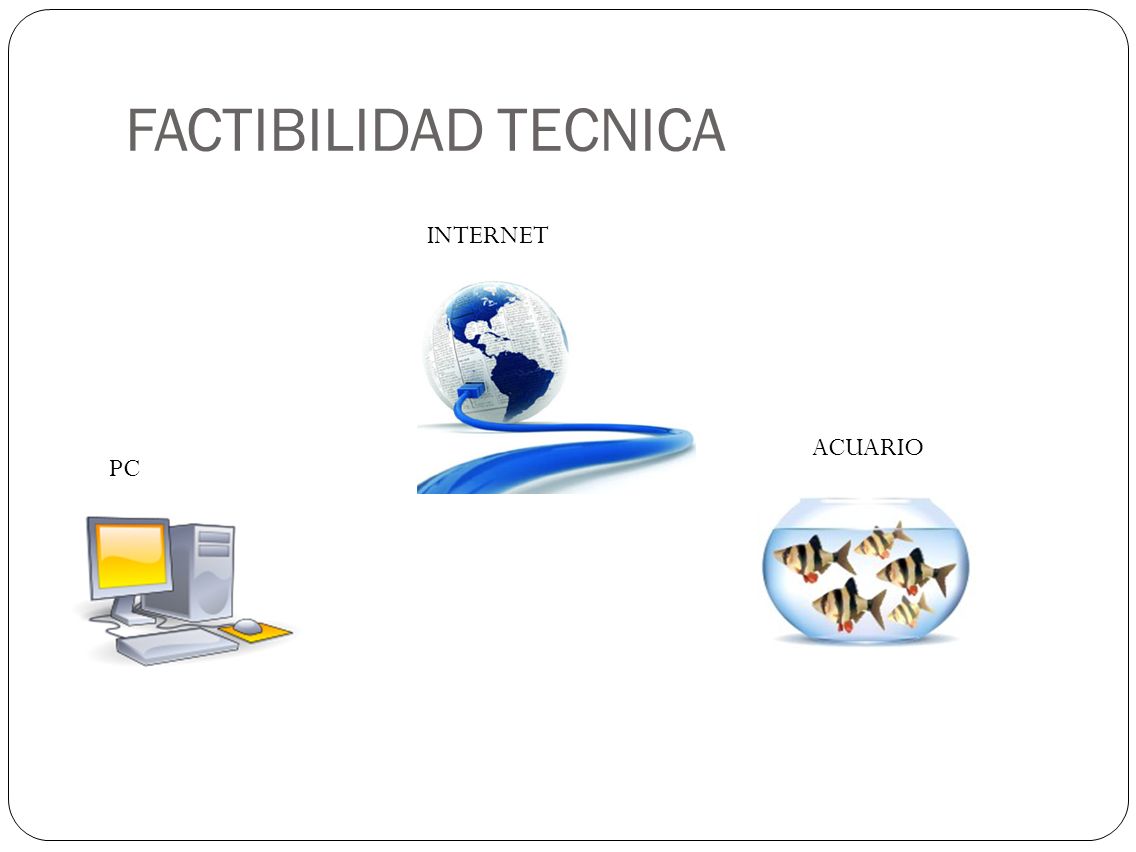

19 FACTIBILIDAD TECNICA INTERNET PC ACUARIO

20 DEMANDA

21 PROCESO DE INGENIERÍA

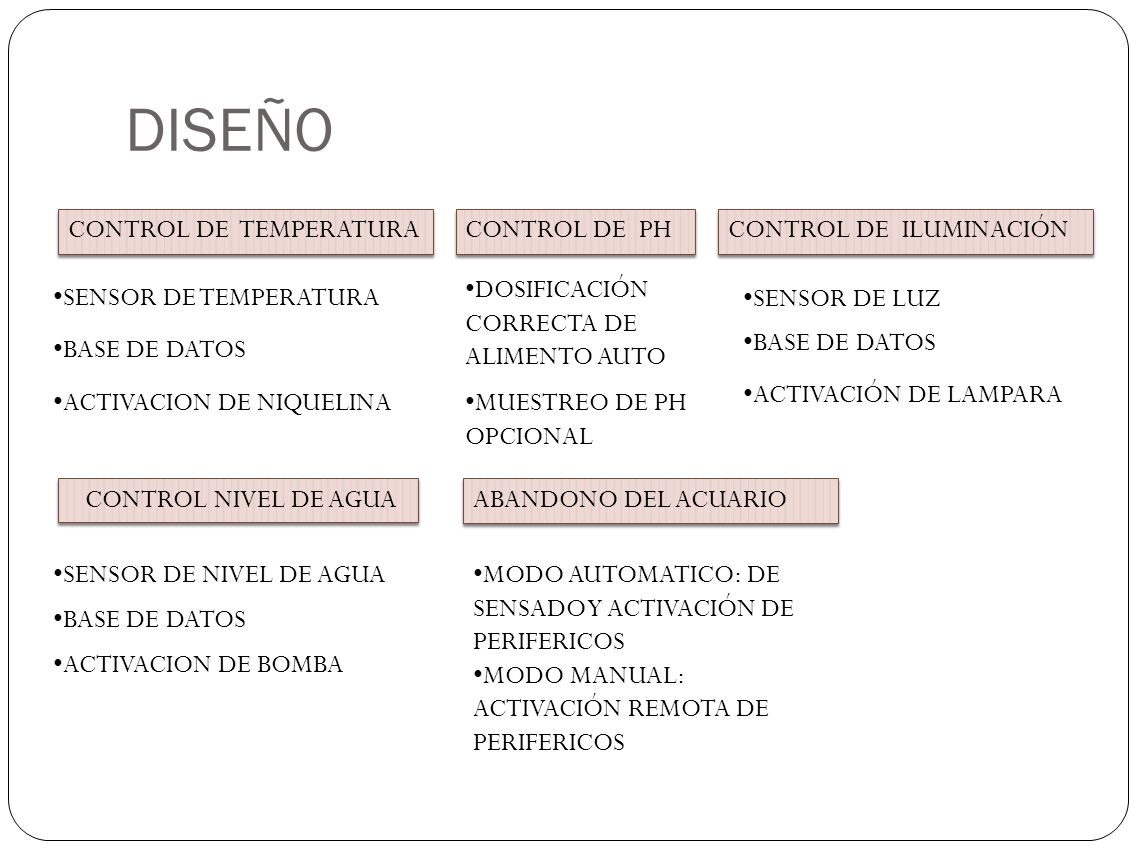

22 DISEÑO CONTROL DE TEMPERATURA CONTROL DE PH CONTROL DE ILUMINACIÓN CONTROL NIVEL DE AGUA ABANDONO DEL ACUARIO SENSOR DE TEMPERATURA BASE DE DATOS ACTIVACION DE NIQUELINA DOSIFICACIÓN CORRECTA DE ALIMENTO AUTO MUESTREO DE PH OPCIONAL SENSOR DE LUZ BASE DE DATOS ACTIVACIÓN DE LAMPARA SENSOR DE NIVEL DE AGUA BASE DE DATOS ACTIVACION DE BOMBA MODO AUTOMATICO: DE SENSADO Y ACTIVACIÓN DE PERIFERICOS MODO MANUAL: ACTIVACIÓN REMOTA DE PERIFERICOS

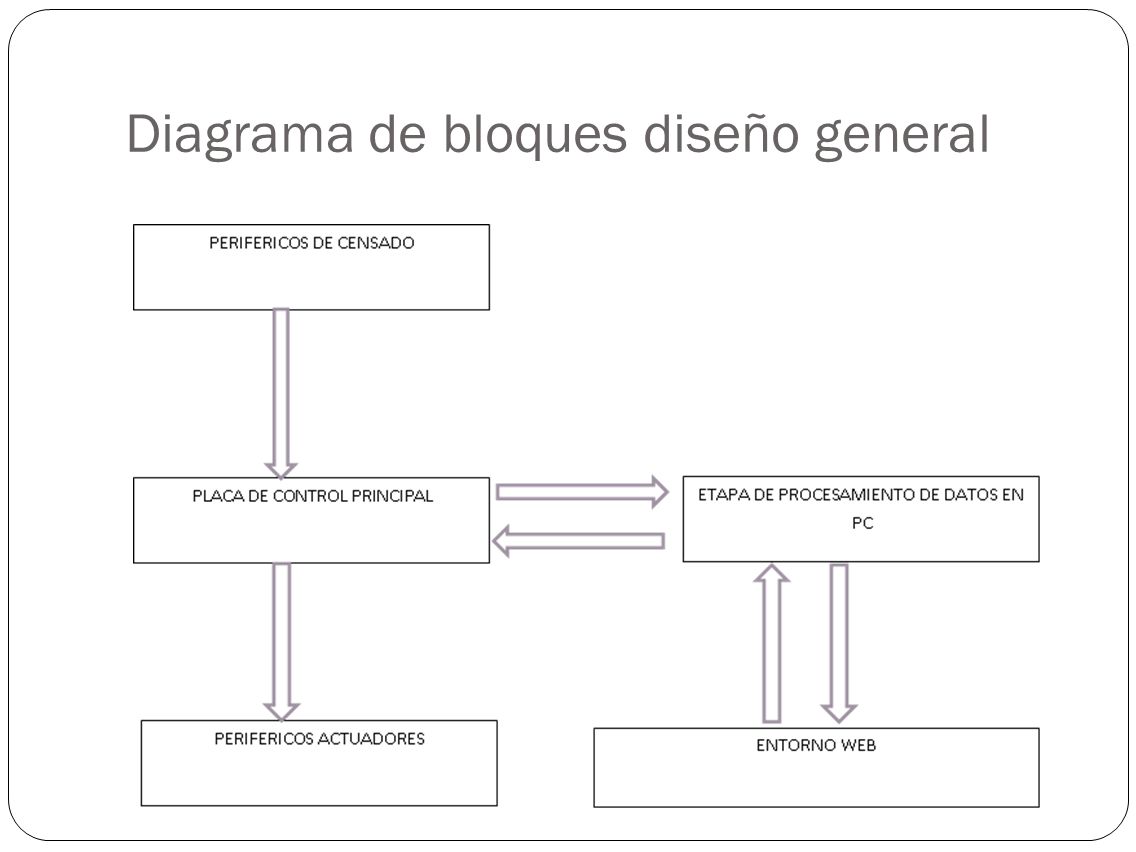

23 Diagrama de bloques diseño general

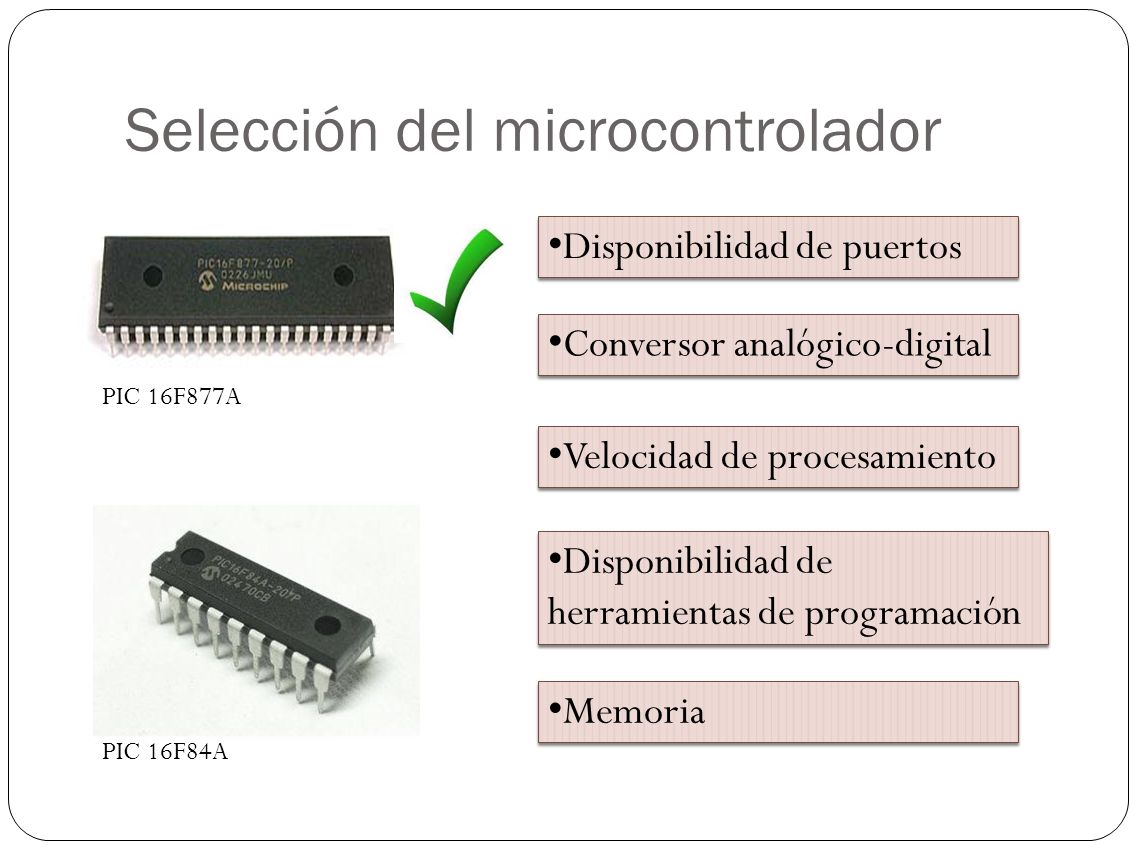

24 Selección del microcontrolador Disponibilidad de puertos Conversor analógico-digital Velocidad de procesamiento Disponibilidad de herramientas de programación Memoria PIC 16F877A PIC 16F84A

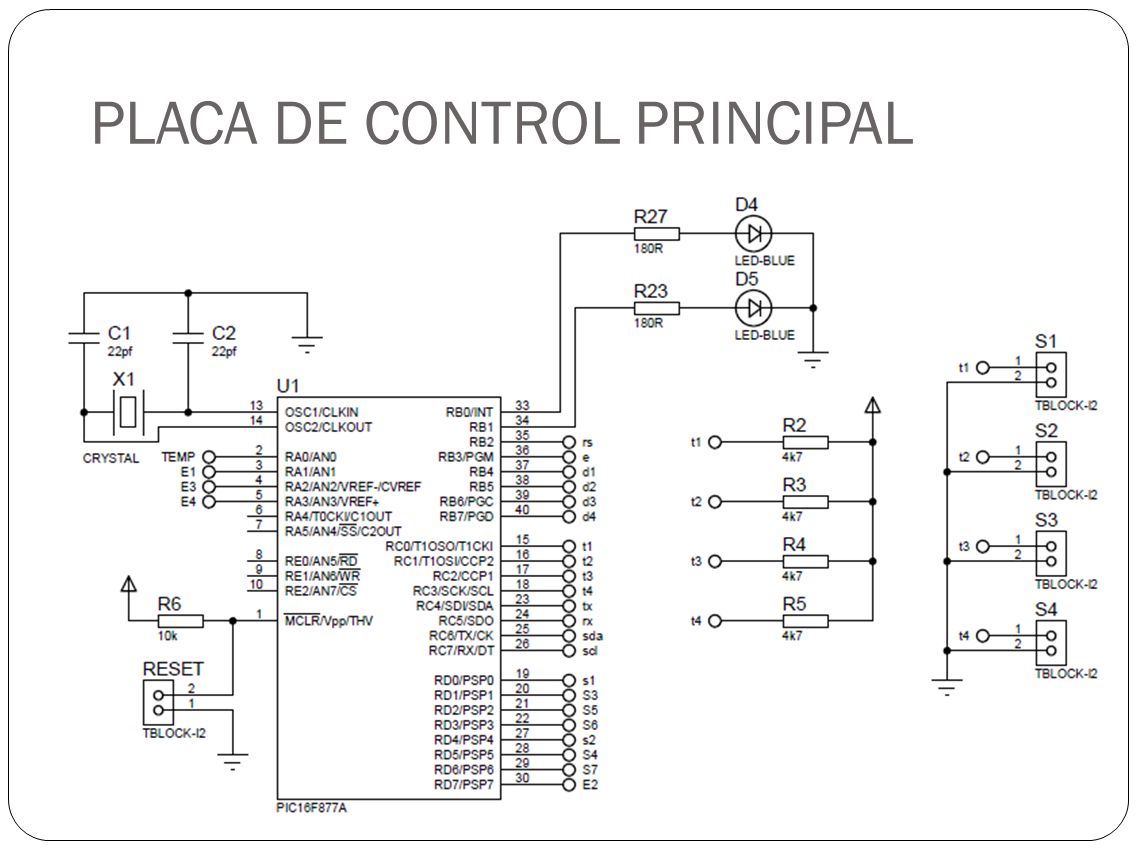

25 PLACA DE CONTROL PRINCIPAL

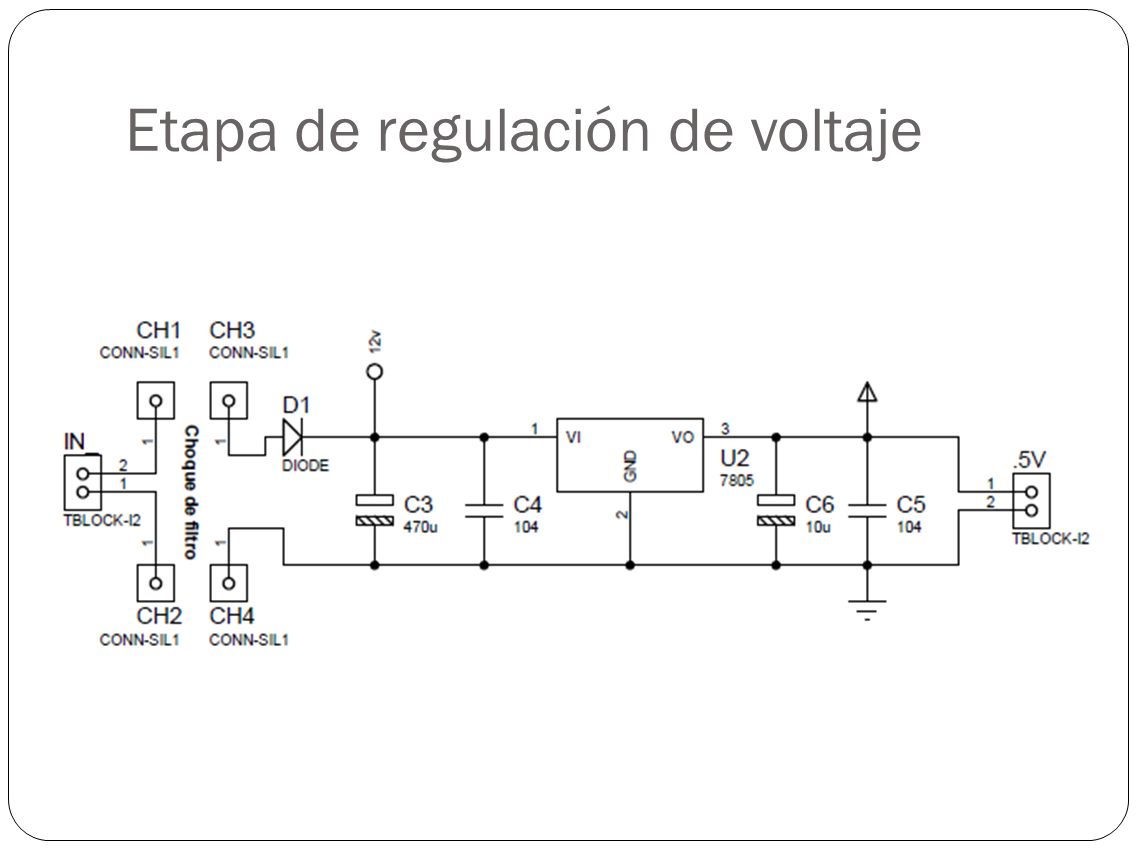

26 Etapa de regulación de voltaje

27 Etapa nivel de agua

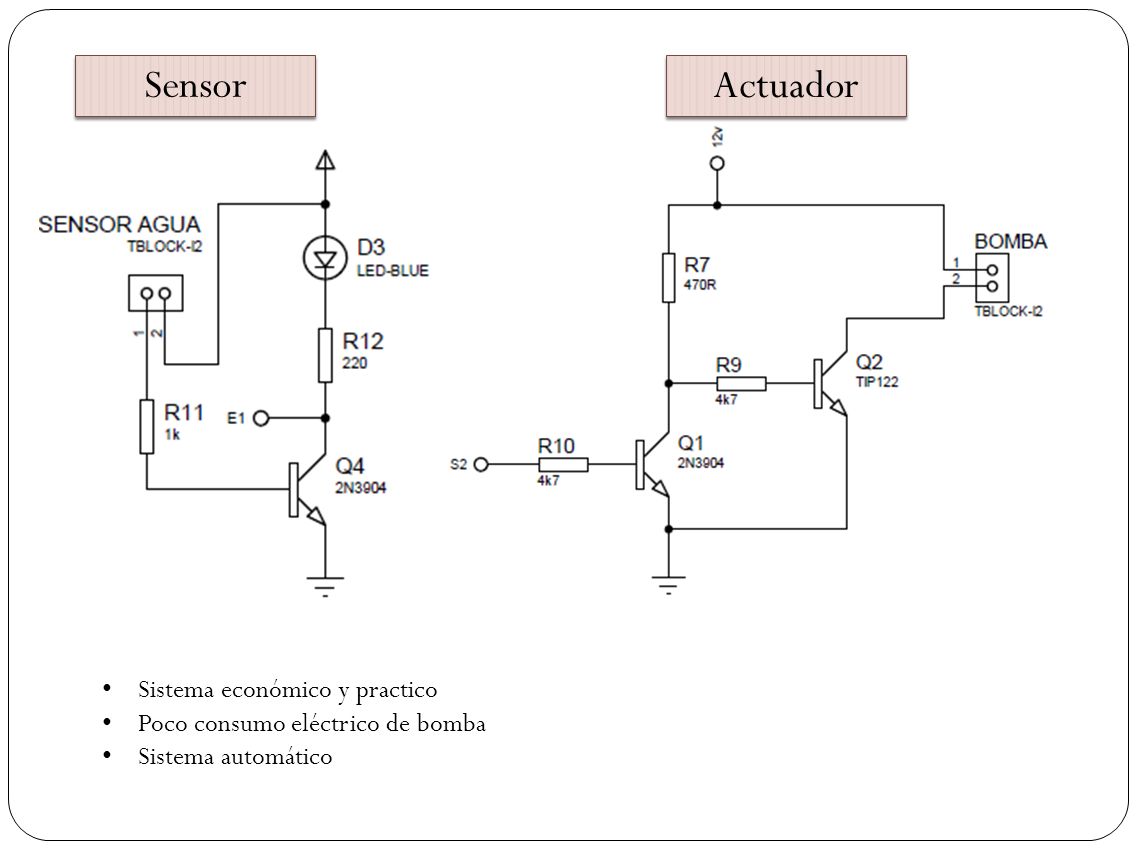

28 Sistema económico y practico Poco consumo eléctrico de bomba Sistema automático Sensor Actuador

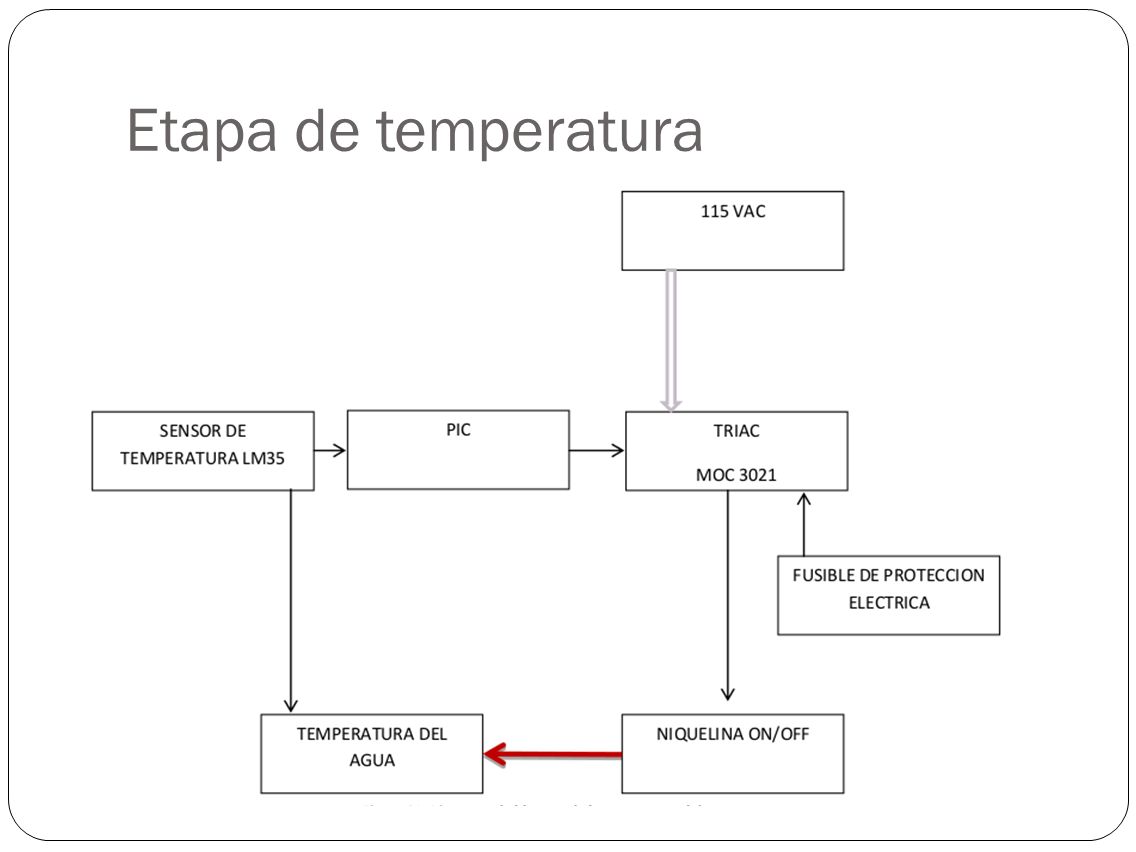

29 Etapa de temperatura

30 Sensor Actuador Etapa de amplificación 10mv:1C Alto Grado de Precisión de LM35 Sistema automático

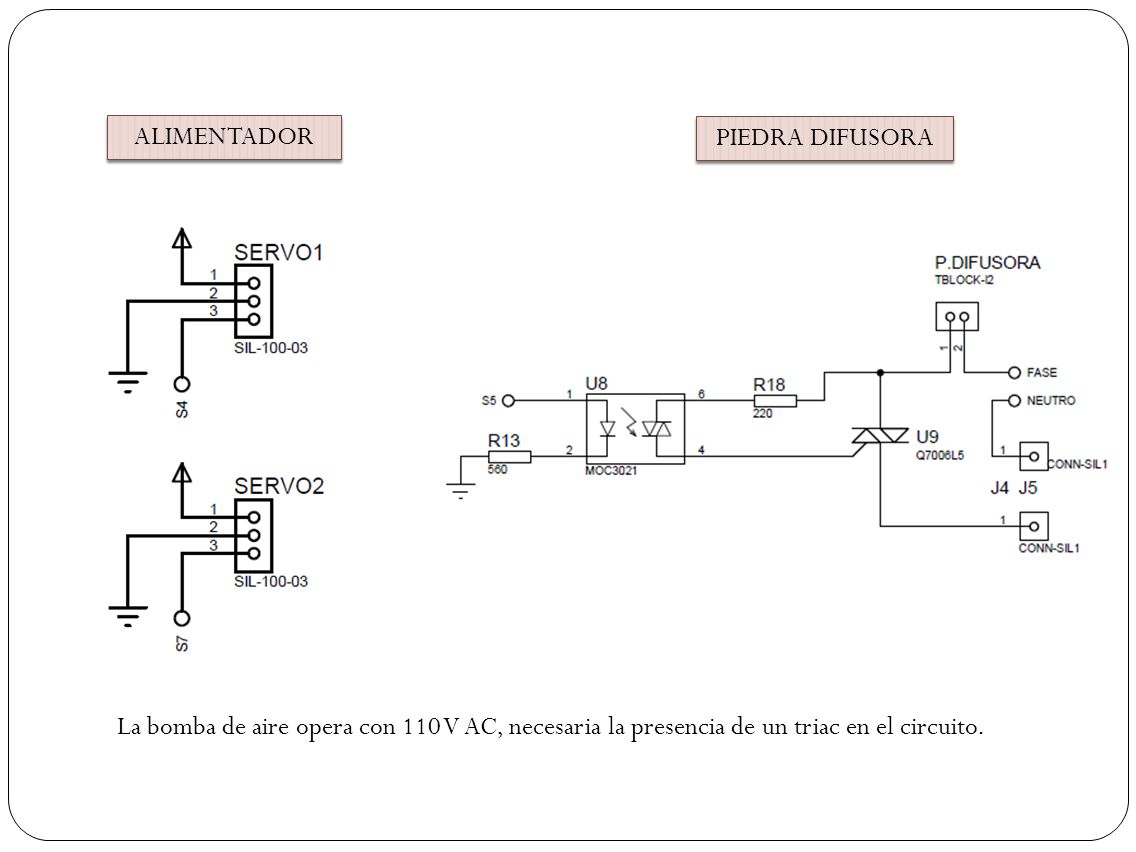

31 Etapa reloj calendario CLOCK DS1307 ALIMENTADOR PIEDRA DIFUSORA

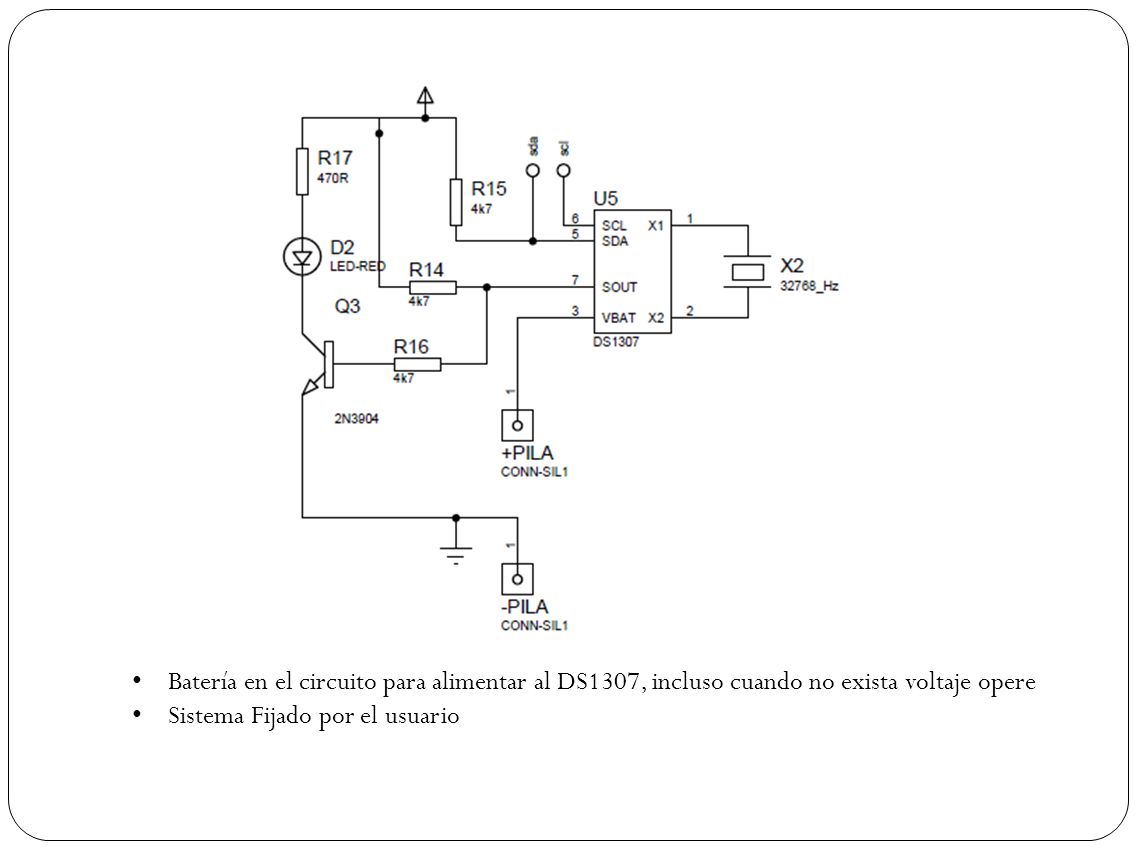

32 Batería en el circuito para alimentar al DS1307, incluso cuando no exista voltaje opere Sistema Fijado por el usuario

33 ALIMENTADOR PIEDRA DIFUSORA La bomba de aire opera con 110 V AC, necesaria la presencia de un triac en el circuito.

34 Etapa Iluminación

35 Sensor Actuador Lámpara del acuario opera a 110v Opera de forma automática Uso de Triac no Rele (0 Componentes mecánicos)

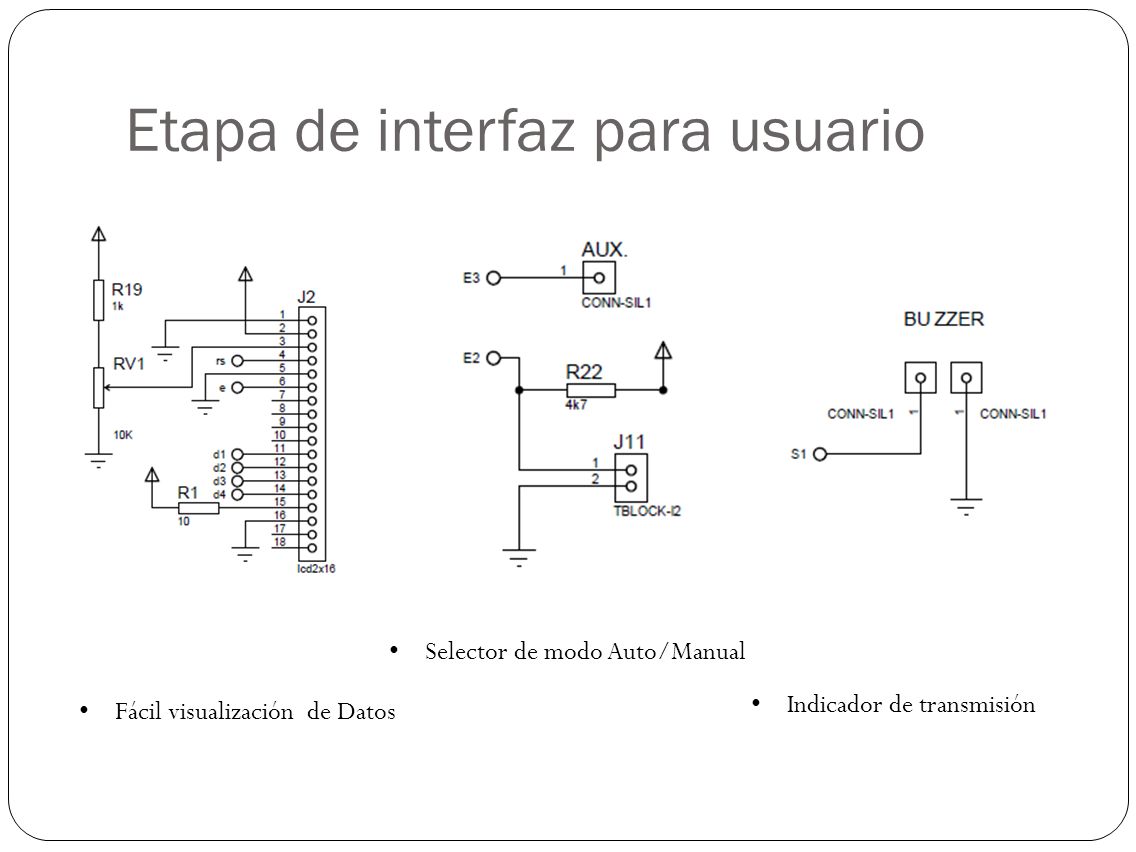

36 Etapa de interfaz para usuario Fácil visualización de Datos Selector de modo Auto/Manual Indicador de transmisión

37

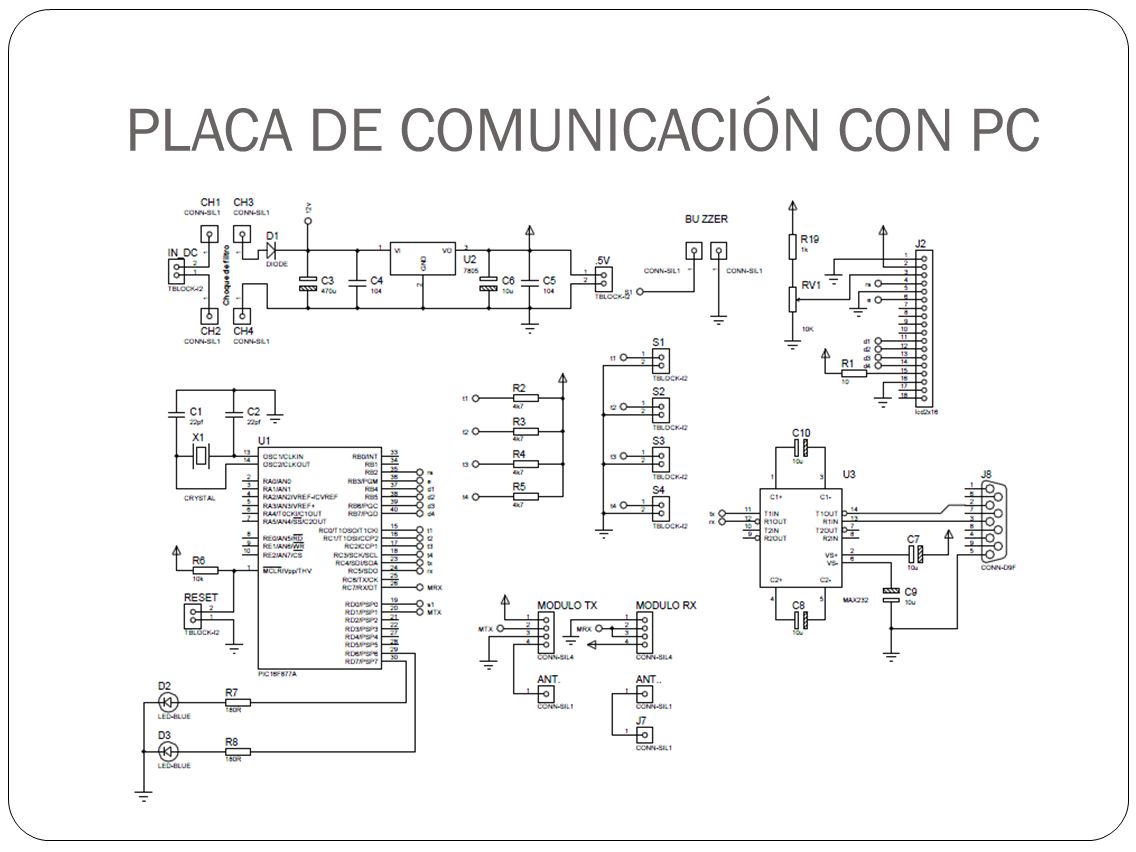

38 PLACA DE COMUNICACIÓN CON PC

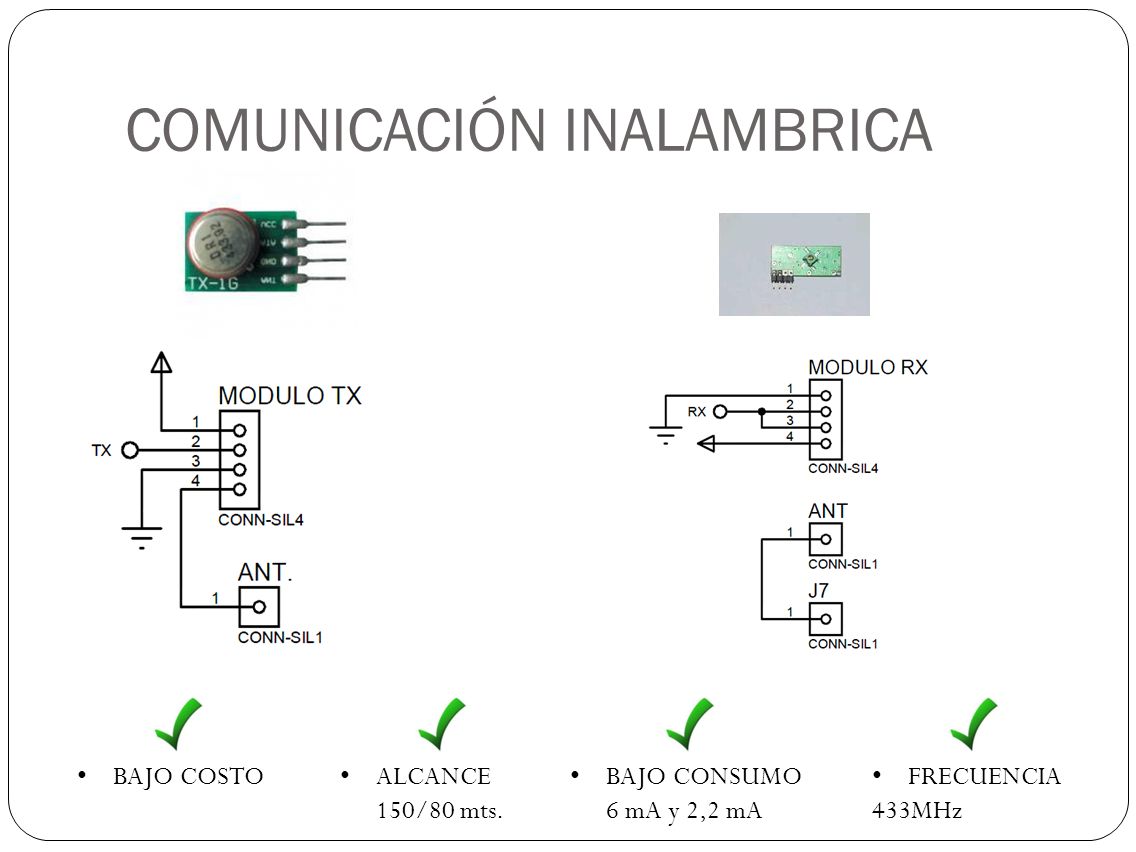

39 COMUNICACIÓN INALAMBRICA BAJO COSTO ALCANCE 150/80 mts. BAJO CONSUMO 6 mA y 2,2 mA FRECUENCIA 433MHz

40 CONSTRUCCIÓN

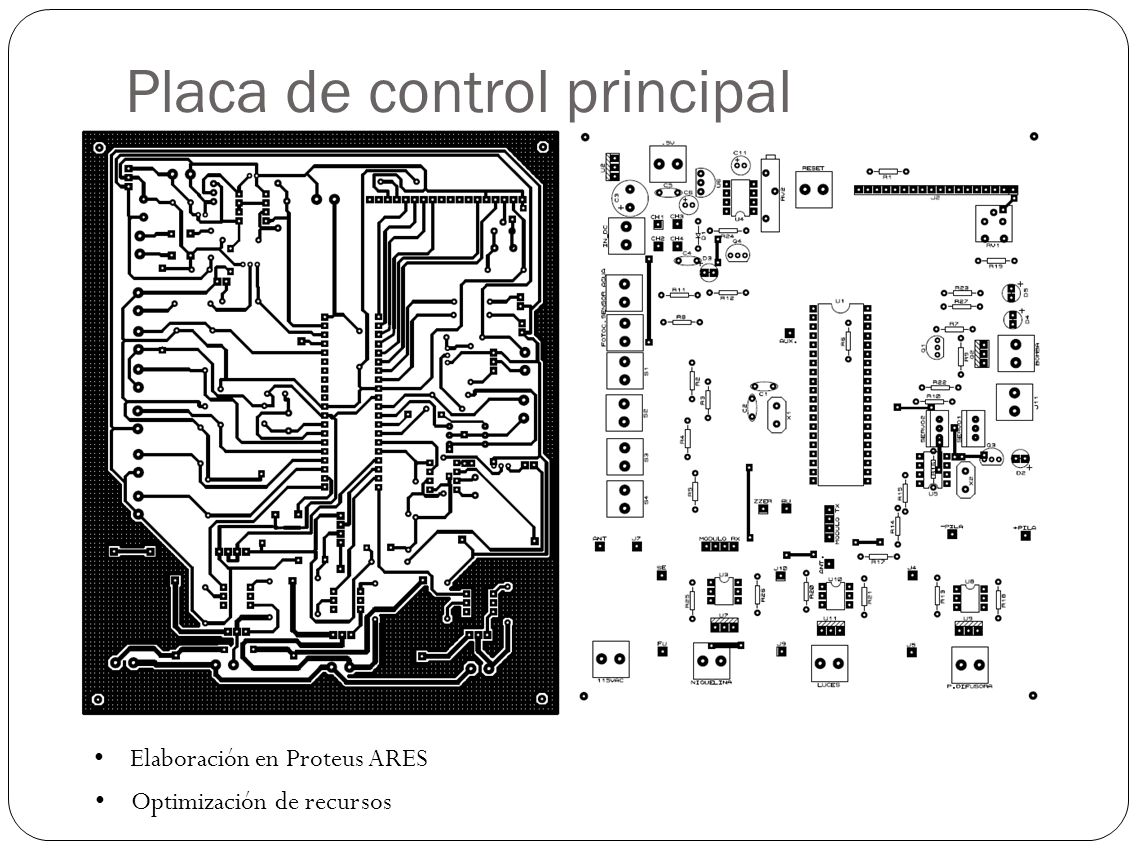

41 Elaboración en Proteus ARES Optimización de recursos Placa de control principal

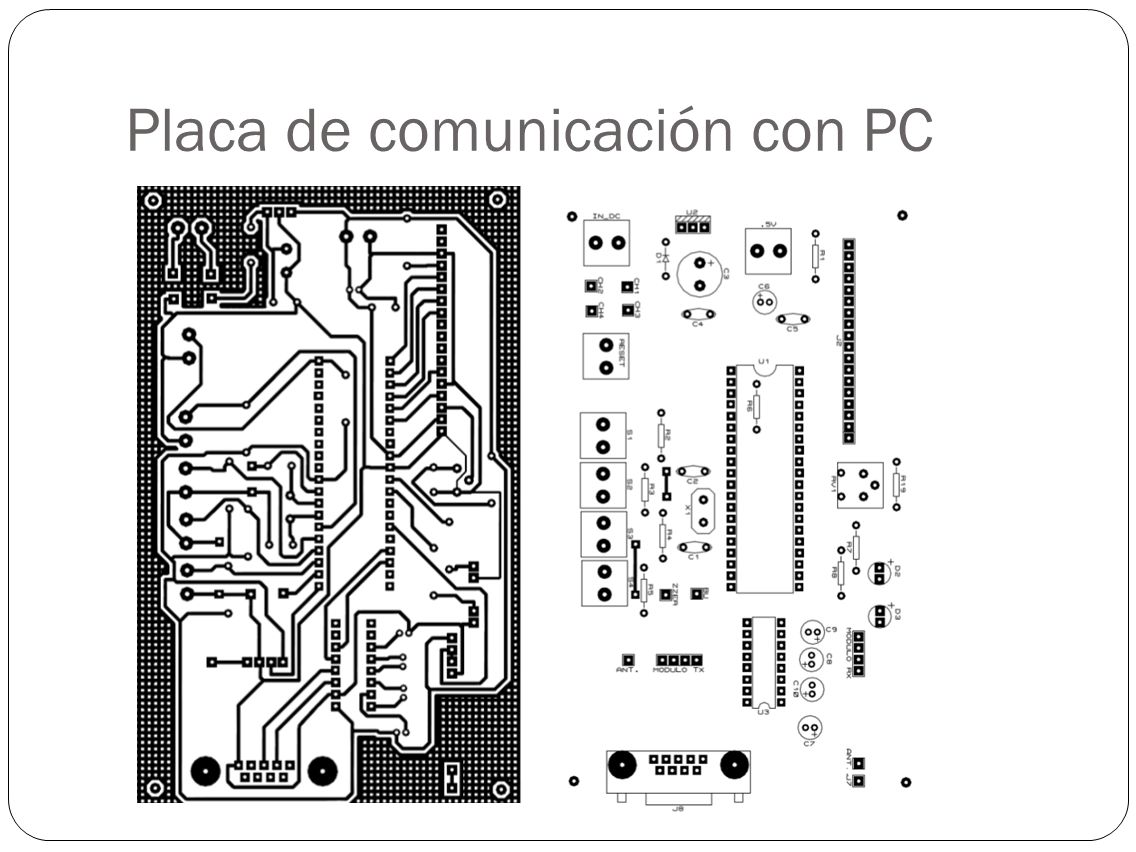

42 Placa de comunicación con PC

43

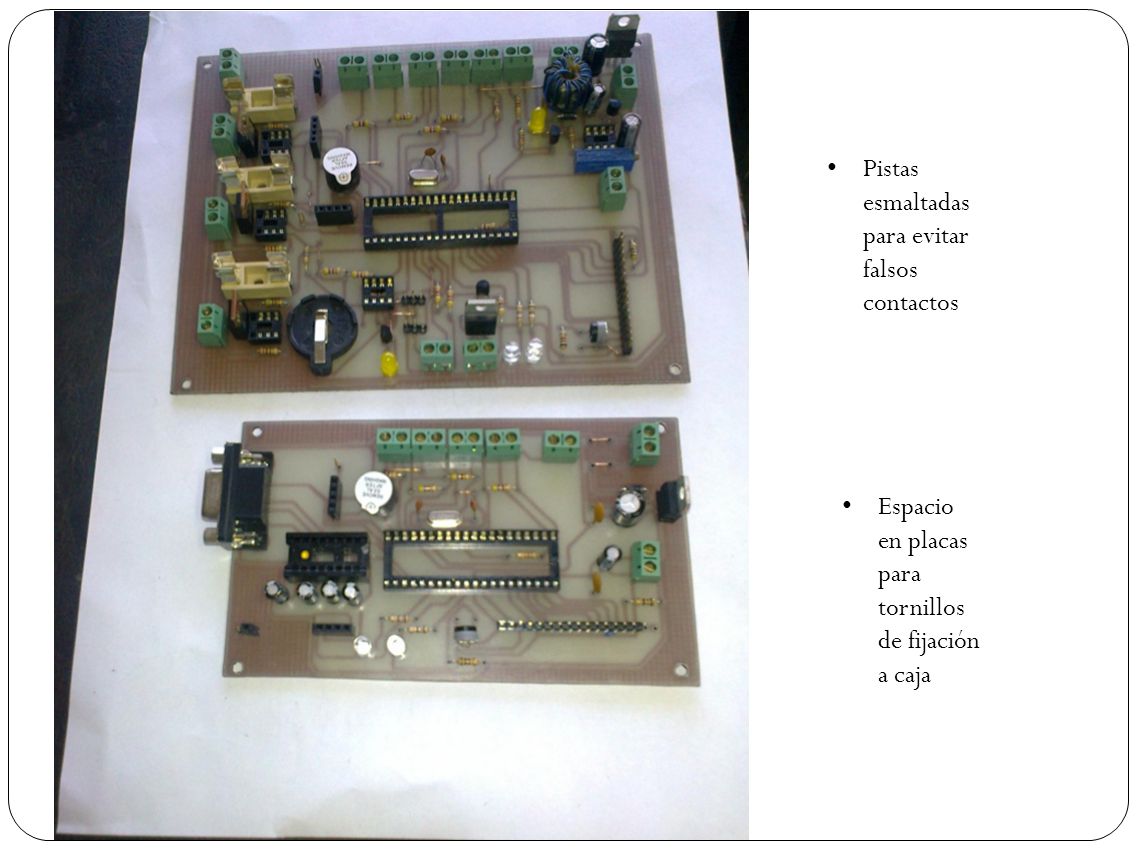

44 Pistas esmaltadas para evitar falsos contactos Espacio en placas para tornillos de fijación a caja

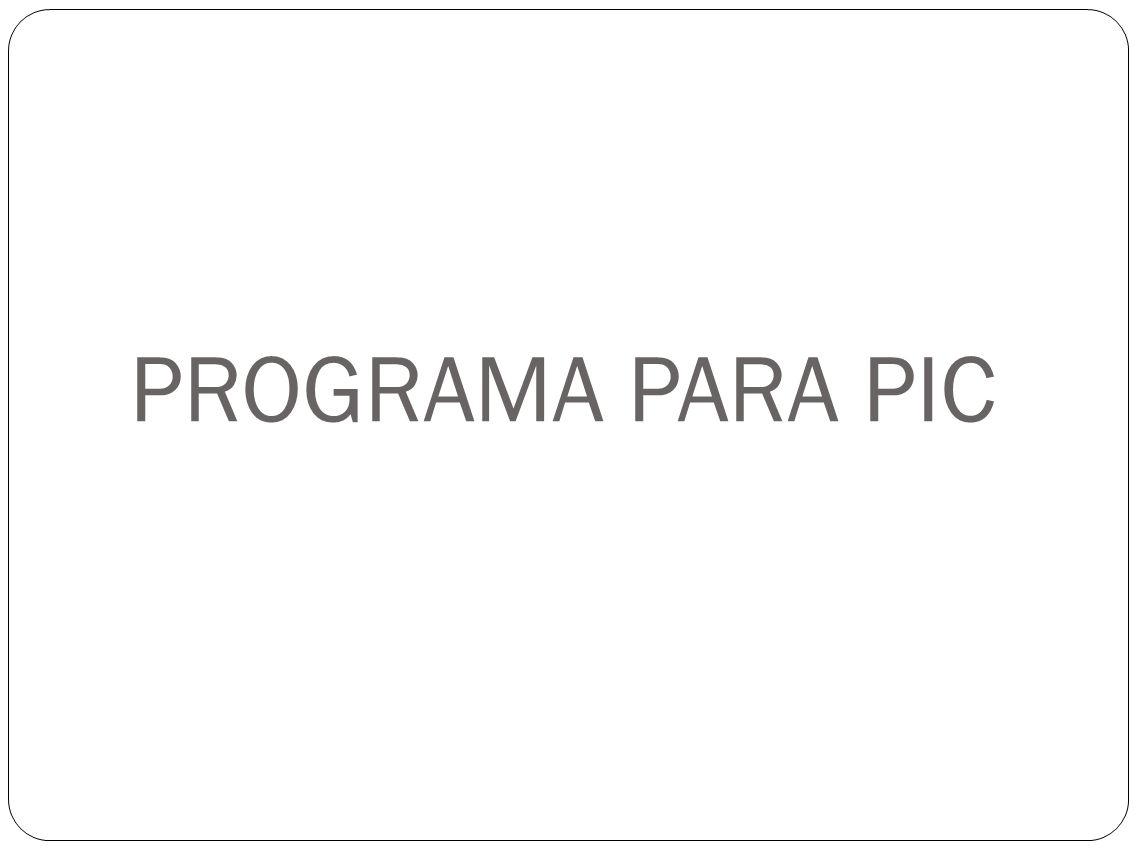

45 PROGRAMA PARA PIC

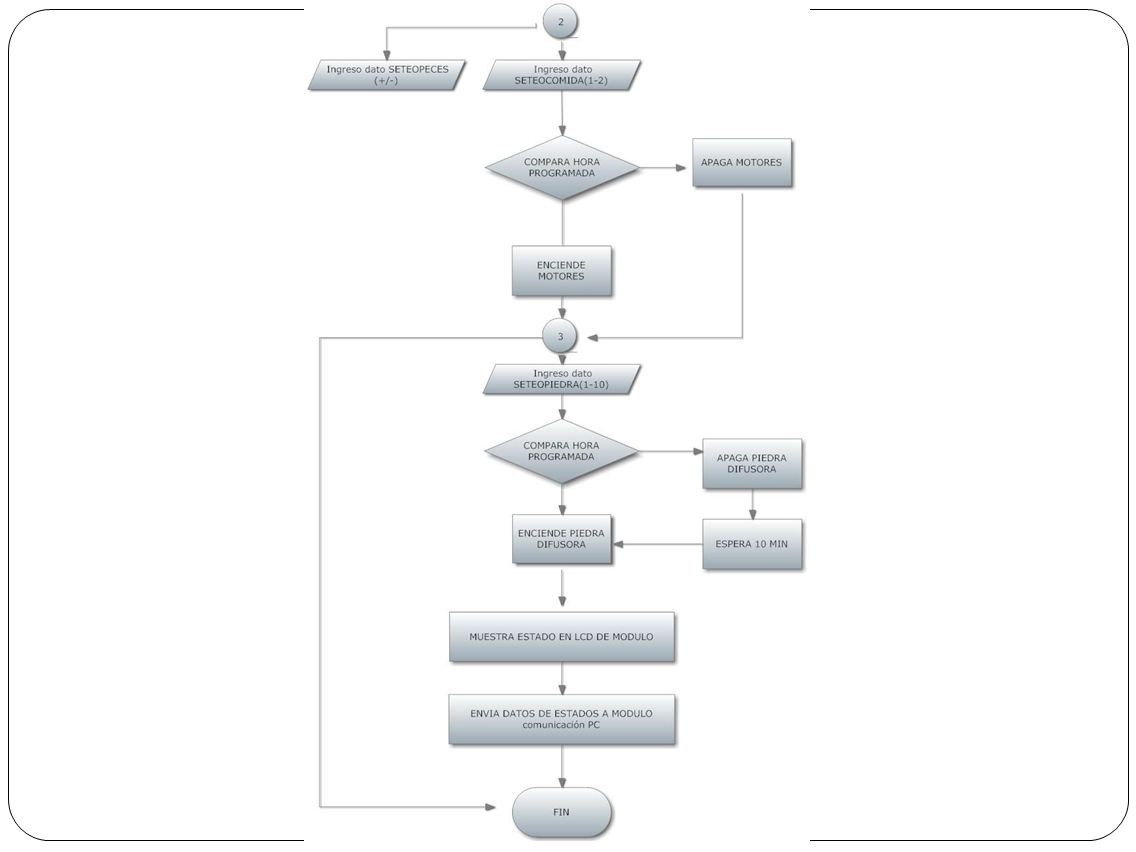

46 PIC de placa de control principal

47

48

49

50 PIC de placa de comunicación con PC

51 PROGRAMA DE COMPUTADOR PARA INTERFAZ HOMBRE-MAQUINA

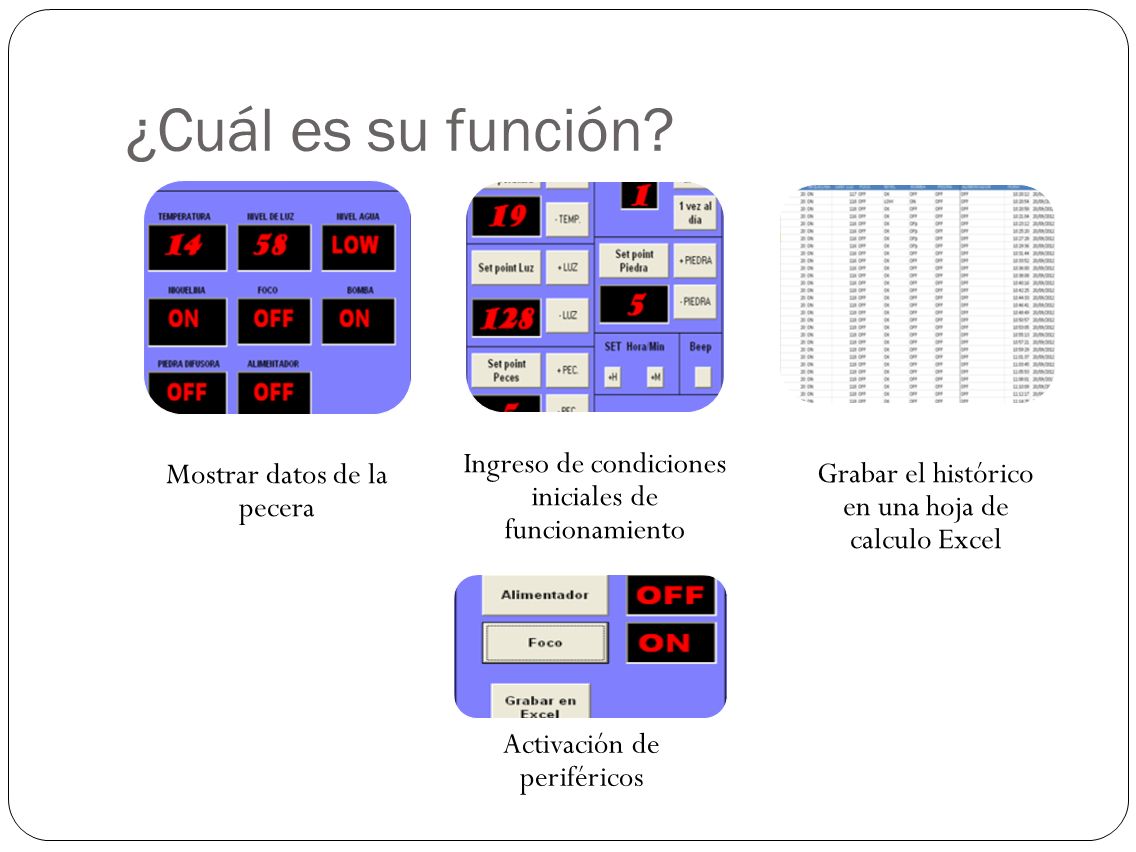

52 ¿Cuál es su función? Mostrar datos de la pecera Ingreso de condiciones iniciales de funcionamiento Grabar el histórico en una hoja de calculo Excel Activación de periféricos

53

54

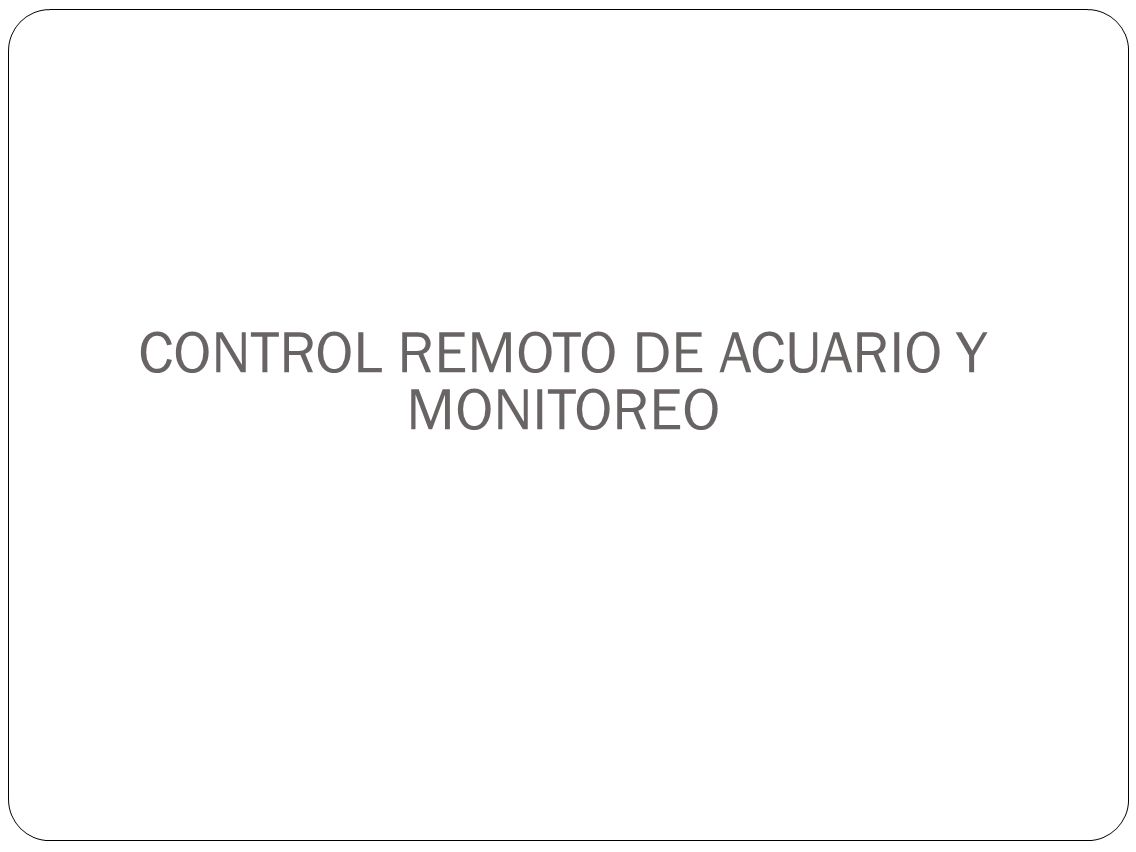

55 CONTROL REMOTO DE ACUARIO Y MONITOREO

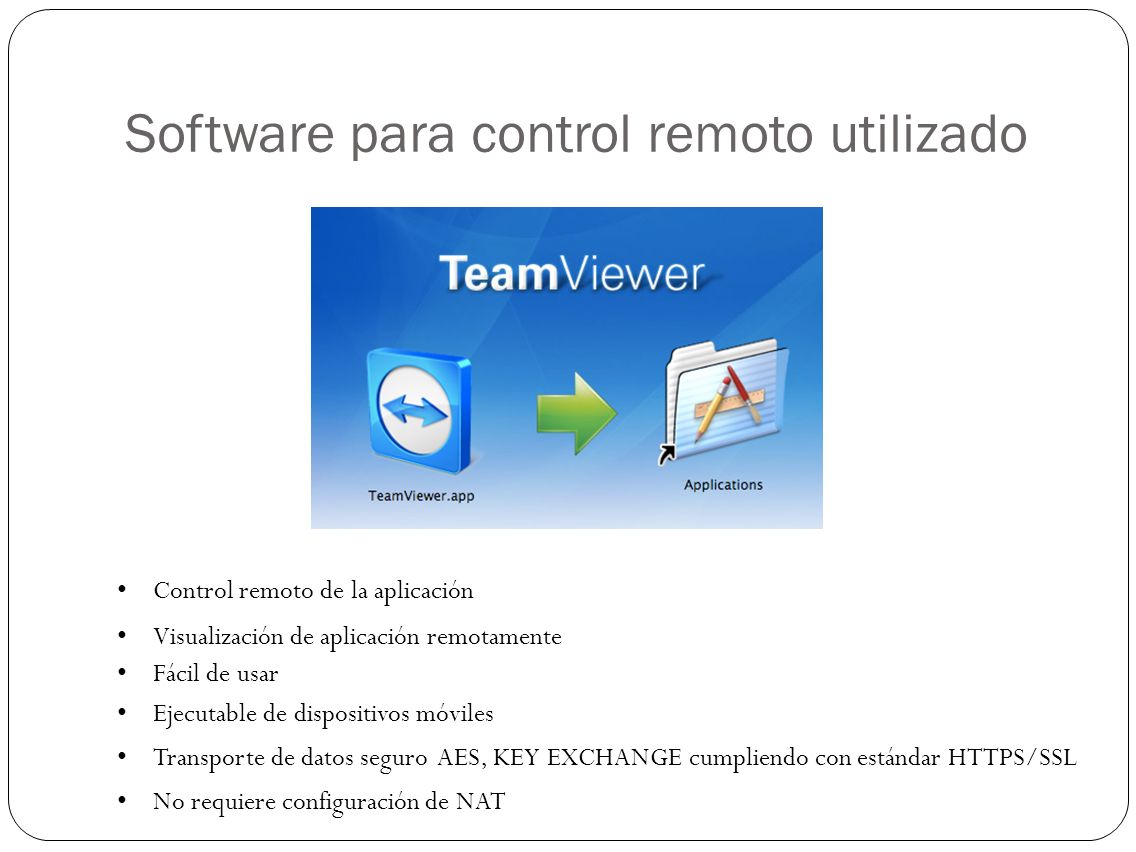

56 Software para control remoto utilizado Control remoto de la aplicación Visualización de aplicación remotamente Fácil de usar Ejecutable de dispositivos móviles Transporte de datos seguro AES, KEY EXCHANGE cumpliendo con estándar HTTPS/SSL No requiere configuración de NAT

57

58 RESULTADOS Y CONCLUSIONES

59

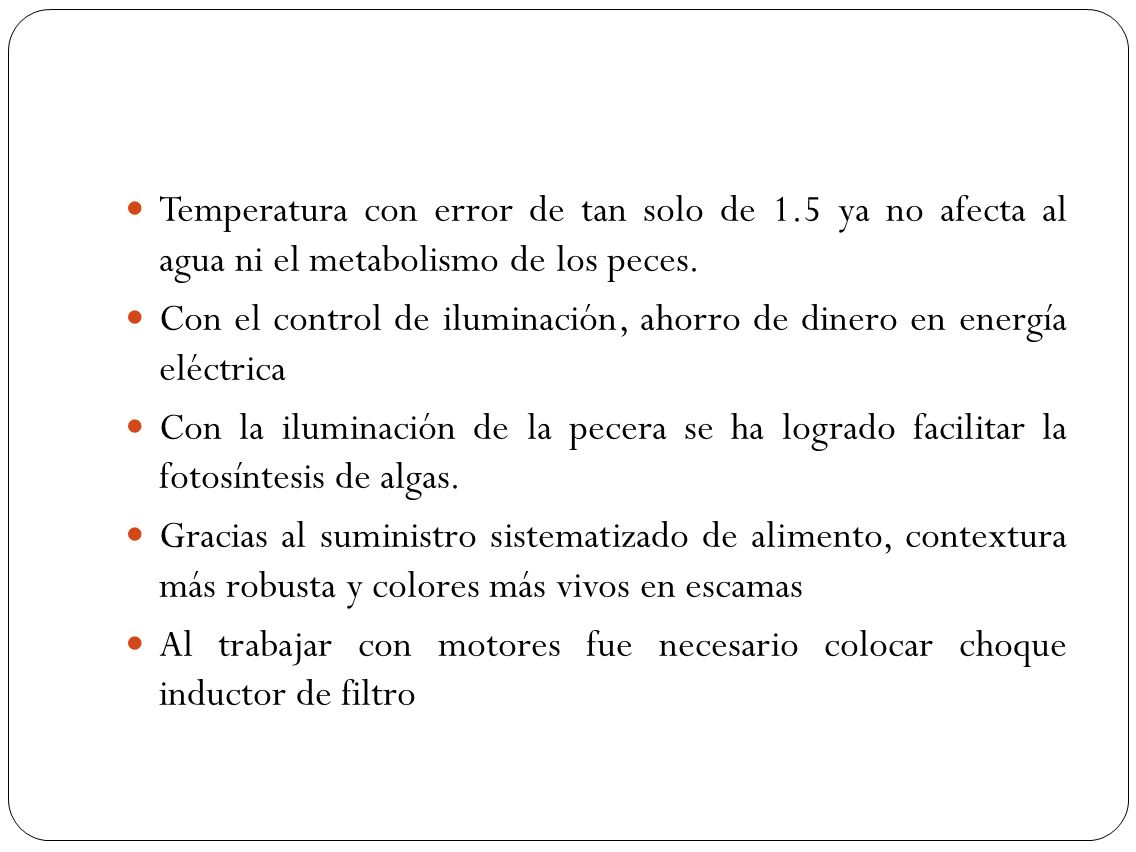

60 Temperatura con error de tan solo de 1.5 ya no afecta al agua ni el metabolismo de los peces. Con el control de iluminación, ahorro de dinero en energía eléctrica Con la iluminación de la pecera se ha logrado facilitar la fotosíntesis de algas. Gracias al suministro sistematizado de alimento, contextura más robusta y colores más vivos en escamas Al trabajar con motores fue necesario colocar choque inductor de filtro

61 Ya no hay necesidad de tener que estar ligado al sitio donde se encuentra instalada. Fue necesario implementación de ubicar la opción de calibración de luz. Fue necesaria implementación de calibración de cantidad de comida. Las peceras estimulan al infante. Luego del proceso de encuesta e implementación se puede decir con certeza que es plenamente decorativo y llamativo

62 RECOMENDACIONES Las etapas de control de temperatura, nivel de agua, iluminación pueden tener otro tipo de aplicaciones El sistema es adecuado para el manejo de cargas en AC de hasta 115VAC 1.5A máximo. Si se requiere conectar por medio del puerto USB se lo puede usar. Se recomienda el uso de un transceptor para futuros estudios. Se recomienda no dejar al medidor de PH operando fuera del agua

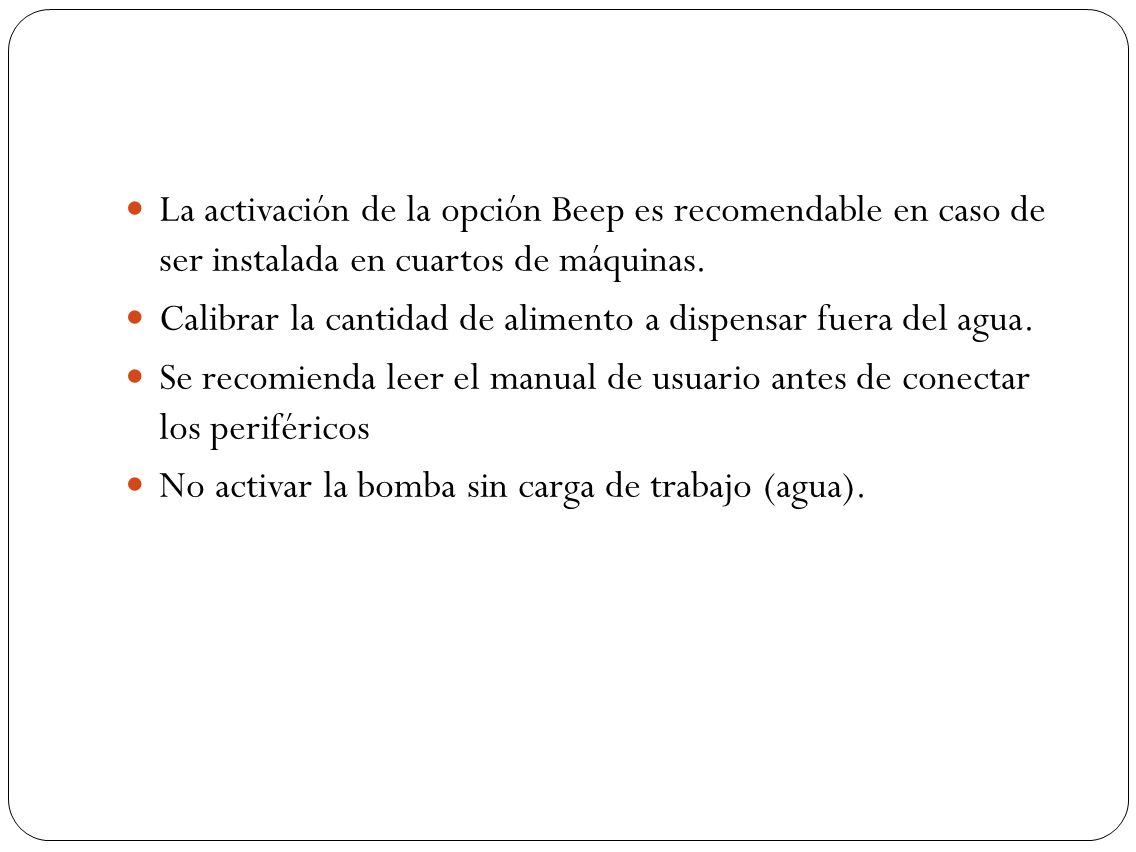

63 La activación de la opción Beep es recomendable en caso de ser instalada en cuartos de máquinas. Calibrar la cantidad de alimento a dispensar fuera del agua. Se recomienda leer el manual de usuario antes de conectar los periféricos No activar la bomba sin carga de trabajo (agua).

64
