1 Defectos en Sólidos

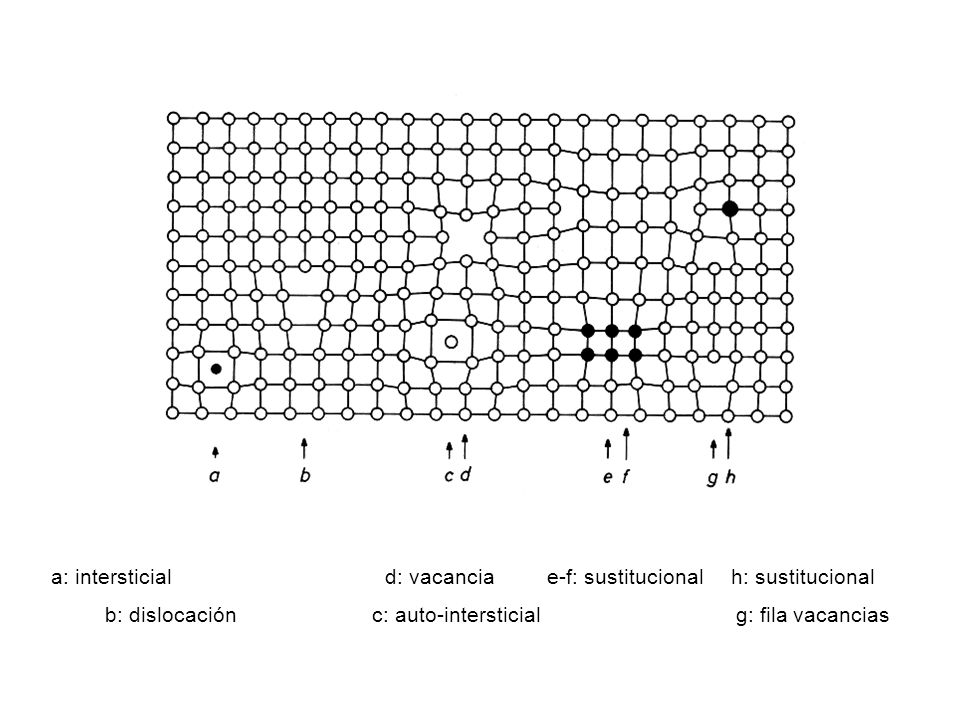

2 a: intersticial d: vacancia e-f: sustitucional h: sustitucional b: dislocación c: auto-intersticial g: fila vacancias

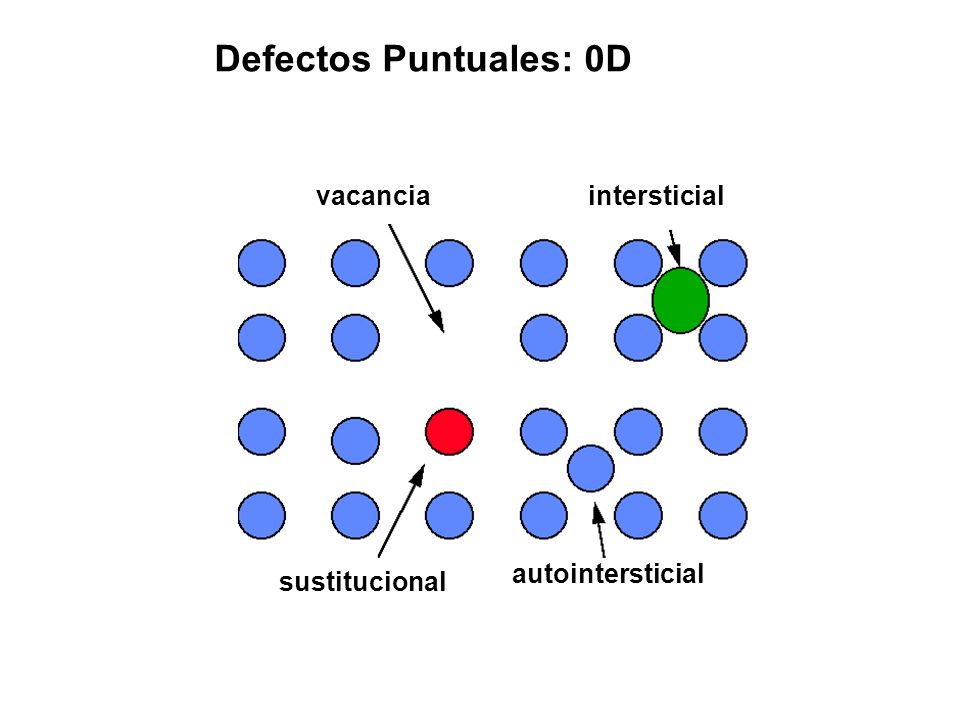

3 vacanciaintersticial sustitucional autointersticial Defectos Puntuales: 0D

4

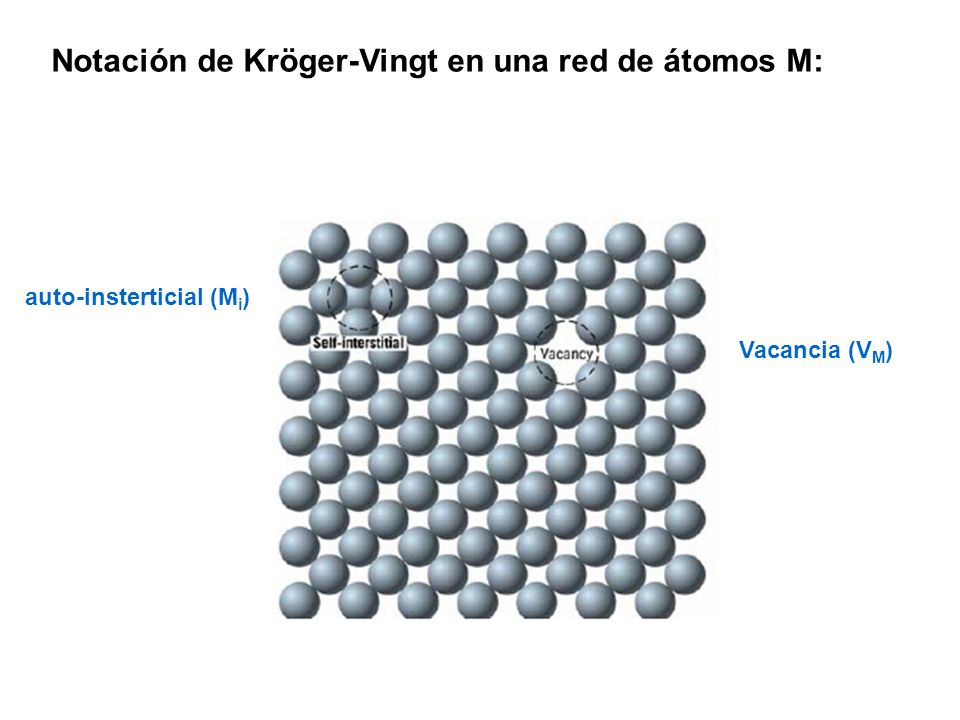

5 Notación de Kröger-Vingt en una red de átomos M: Vacancia (V M ) auto-insterticial (M i )

6 átomo A sustitucional átomo A insterticial Red de átomos M

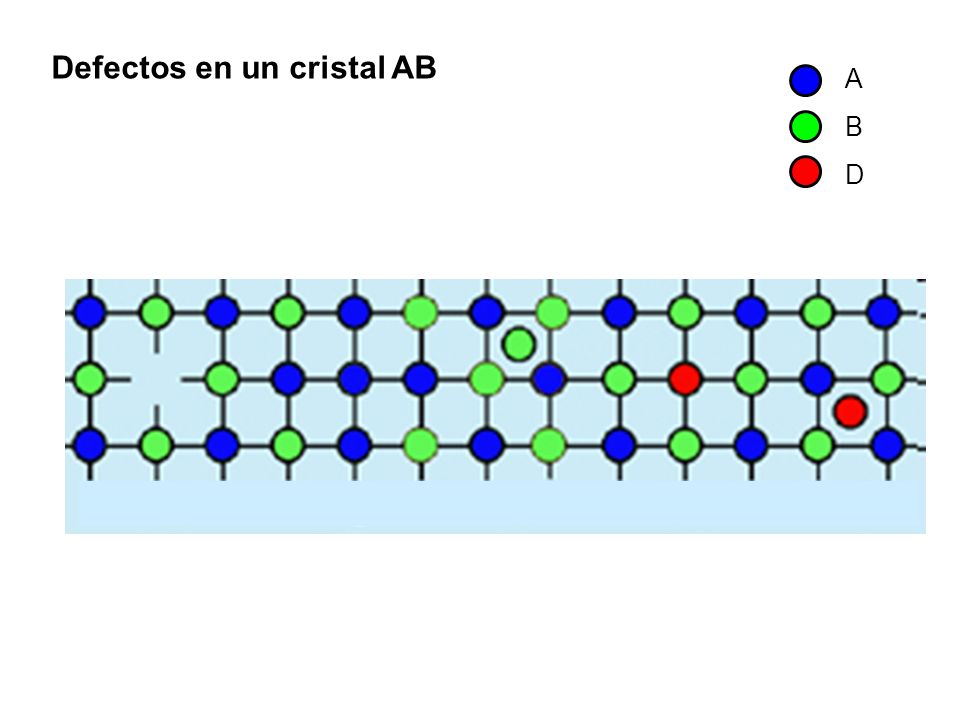

7 ABDABD Defectos en un cristal AB

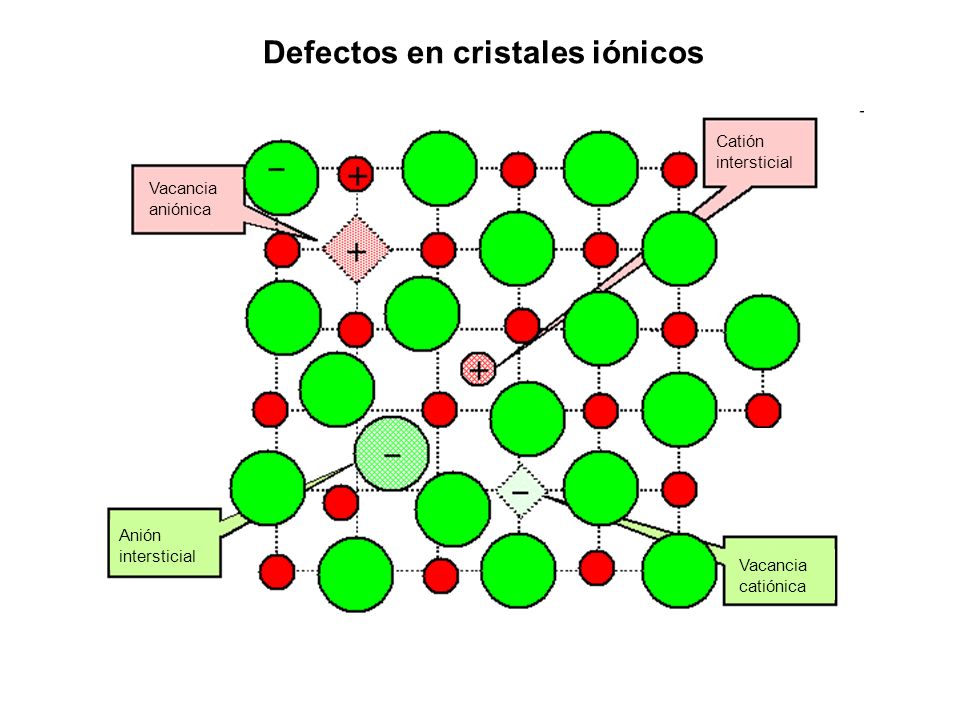

8 Vacancia aniónica Vacancia catiónica Defectos en cristales iónicos Anión intersticial Catión intersticial

9 Frenkel Schottky Defectos asociados

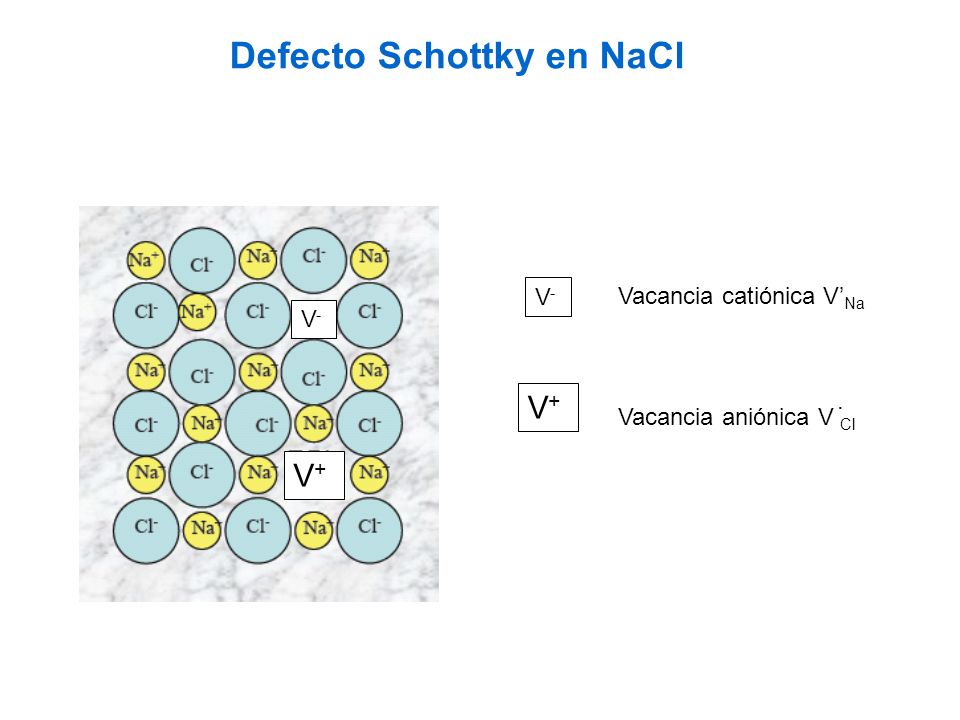

10 Defecto Schottky en NaCl V-V- V+V+ V+V+ V-V- Vacancia catiónica V Na Vacancia aniónica V Cl.

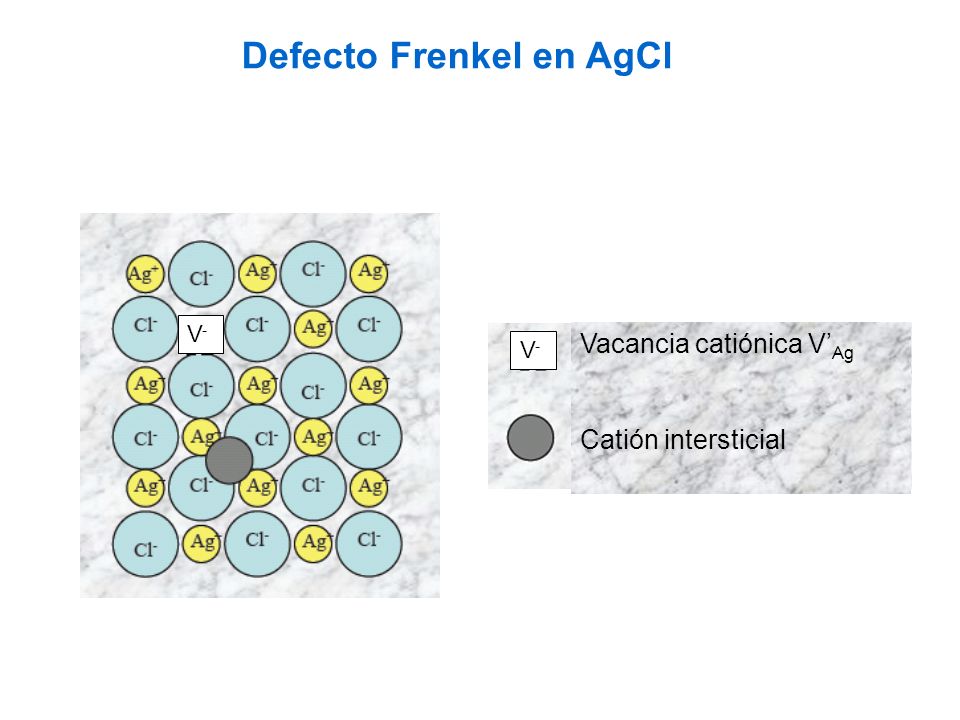

11 Defecto Frenkel en AgCl V-V- V-V- Vacancia catiónica V Ag Catión intersticial

12 Defectos en equilibrio termodinámico

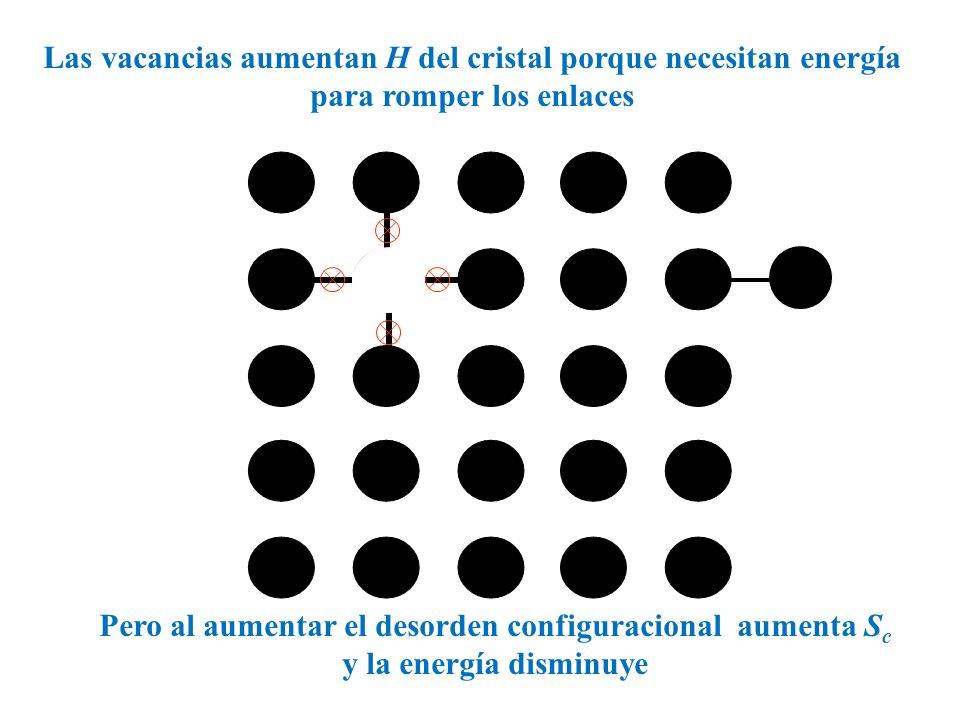

13 Las vacancias aumentan H del cristal porque necesitan energía para romper los enlaces Pero al aumentar el desorden configuracional aumenta S c y la energía disminuye

14

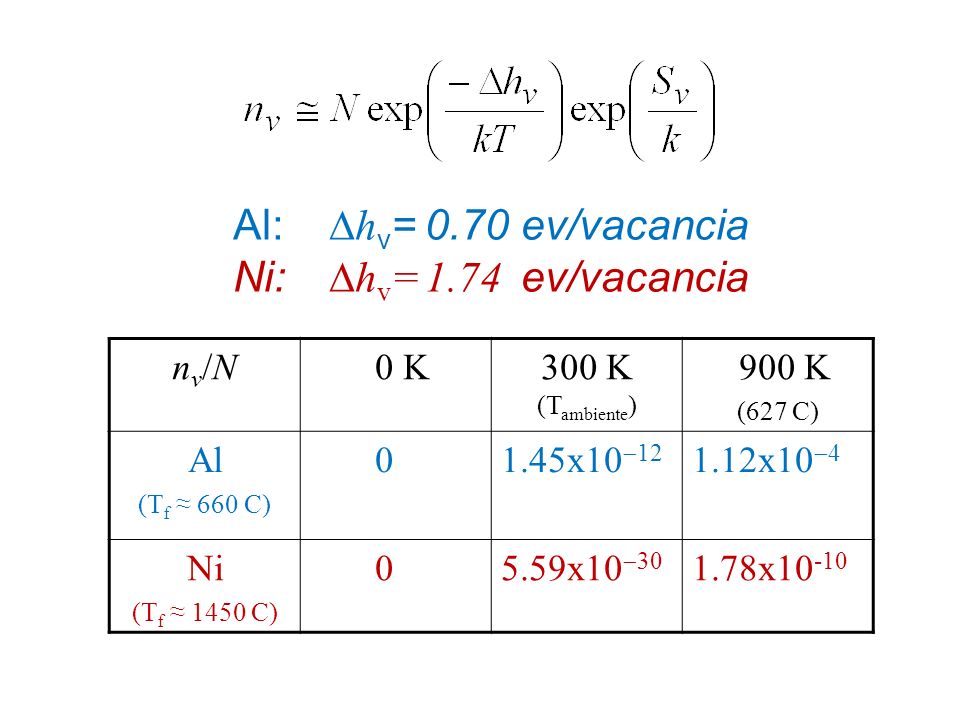

15 Al: h v =0.70ev/vacancia Ni: h v =1.74 ev/vacancia nv/Nnv/N 0 K300 K (T ambiente ) 900 K (627 C) Al (T f 660 C) 01.45x x10 4 Ni (T f 1450 C) 05.59x x10 -10

16

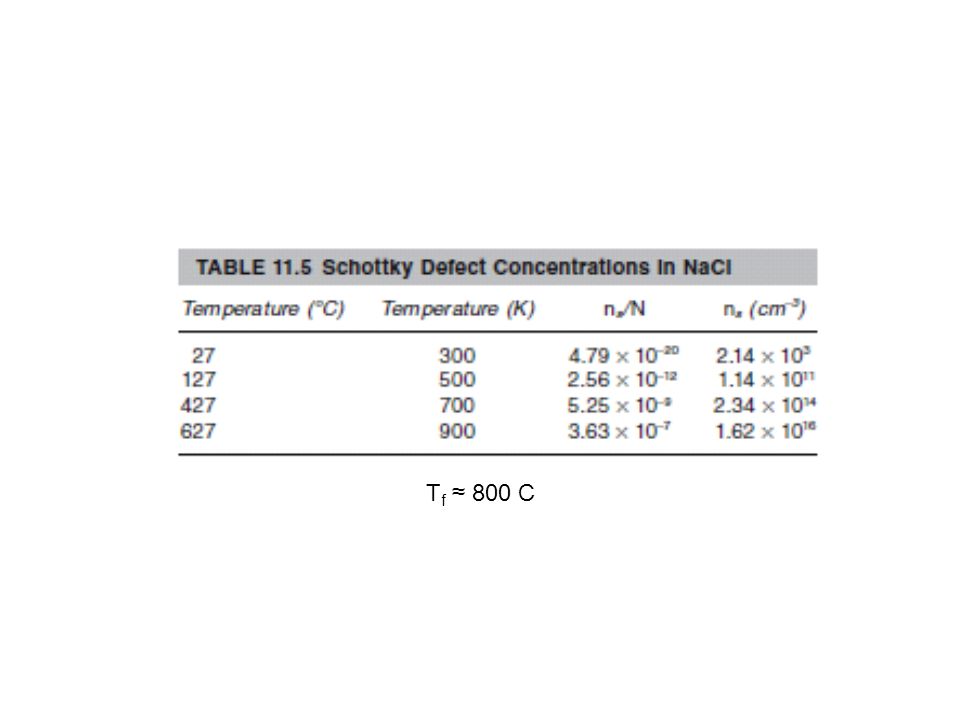

17 T f 800 C

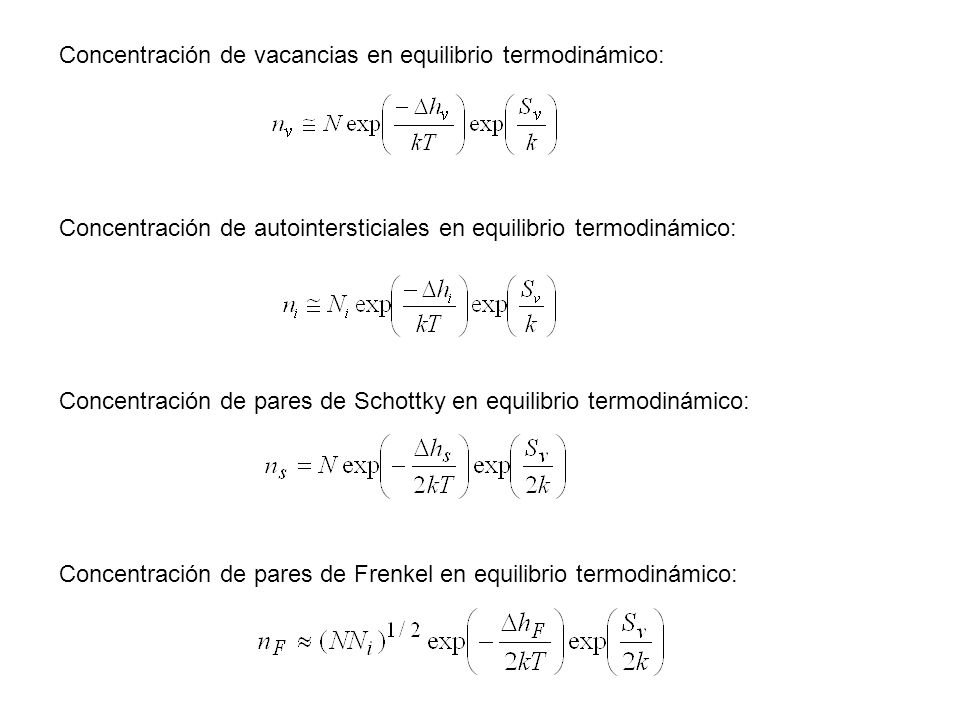

18 Concentración de vacancias en equilibrio termodinámico: Concentración de autointersticiales en equilibrio termodinámico: Concentración de pares de Schottky en equilibrio termodinámico: Concentración de pares de Frenkel en equilibrio termodinámico:

19

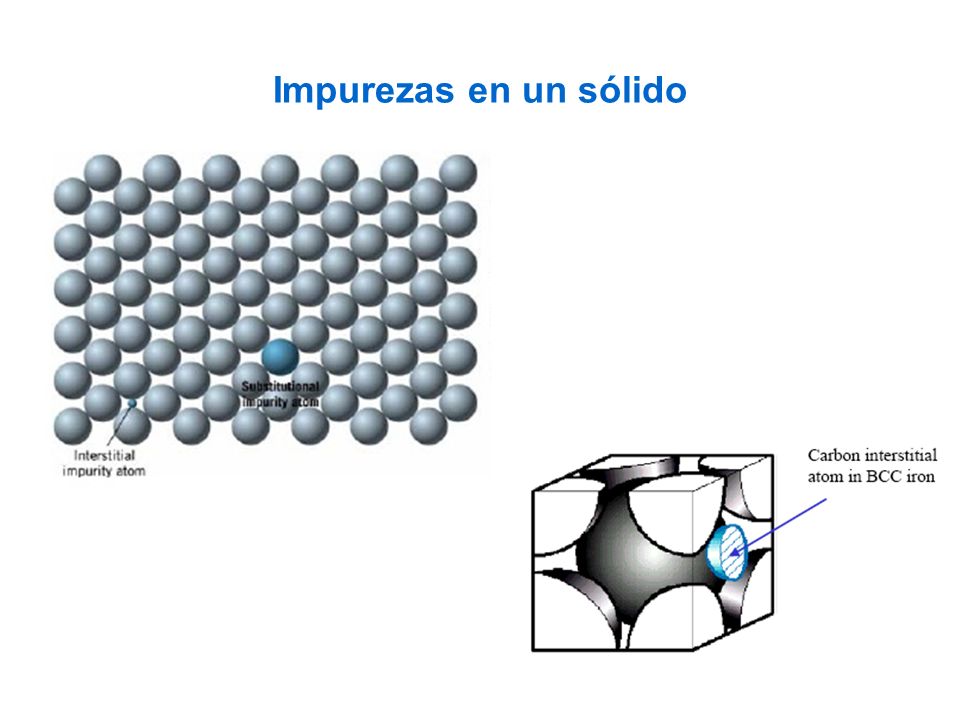

20 Impurezas en un sólido

21 Solución sólida sustitucional (Solvente) (Soluto)

22 Solución sólida intersticial Átomo de la aleación en intersticio

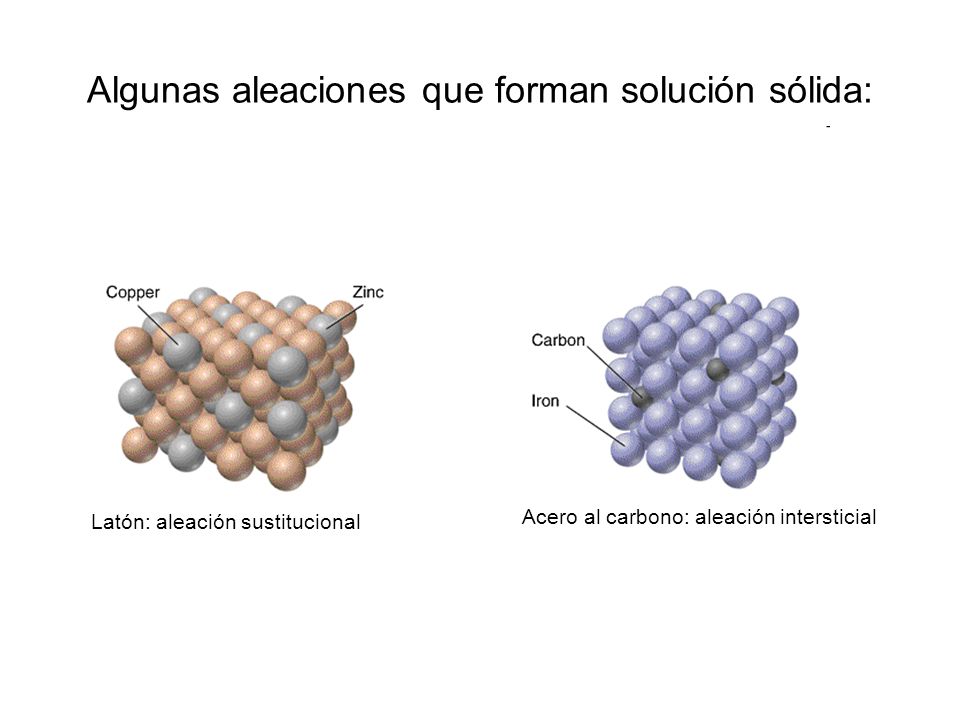

23 Algunas aleaciones que forman solución sólida: Latón: aleación sustitucional Acero al carbono: aleación intersticial

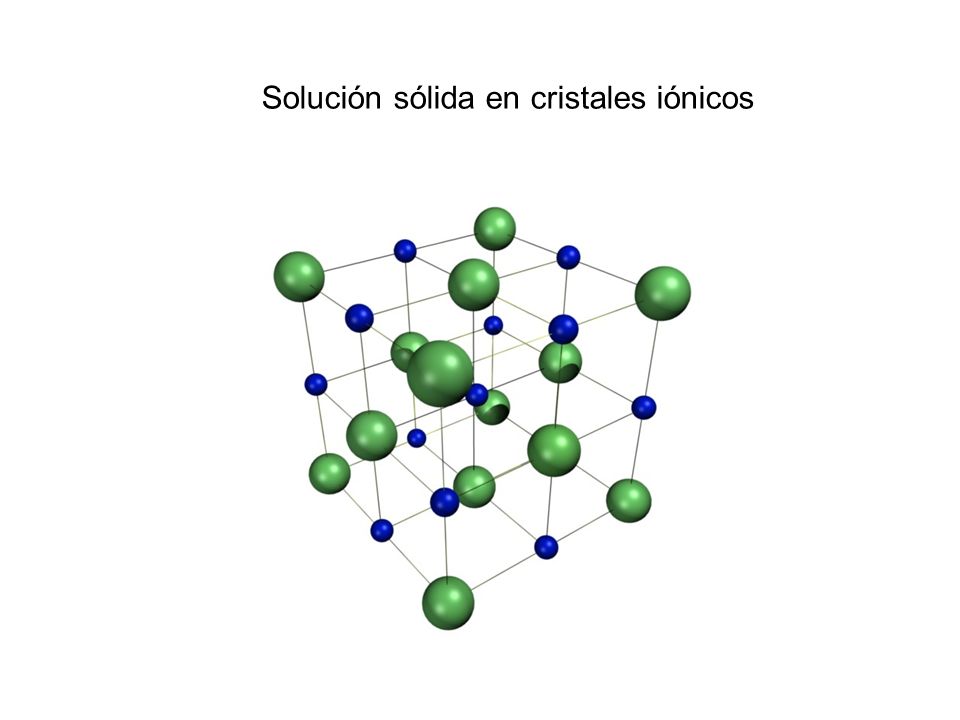

24 Solución sólida en cristales iónicos

25

26 Defectos 1D: dislocaciones

27 Falta o sobra medio plano Un Defecto

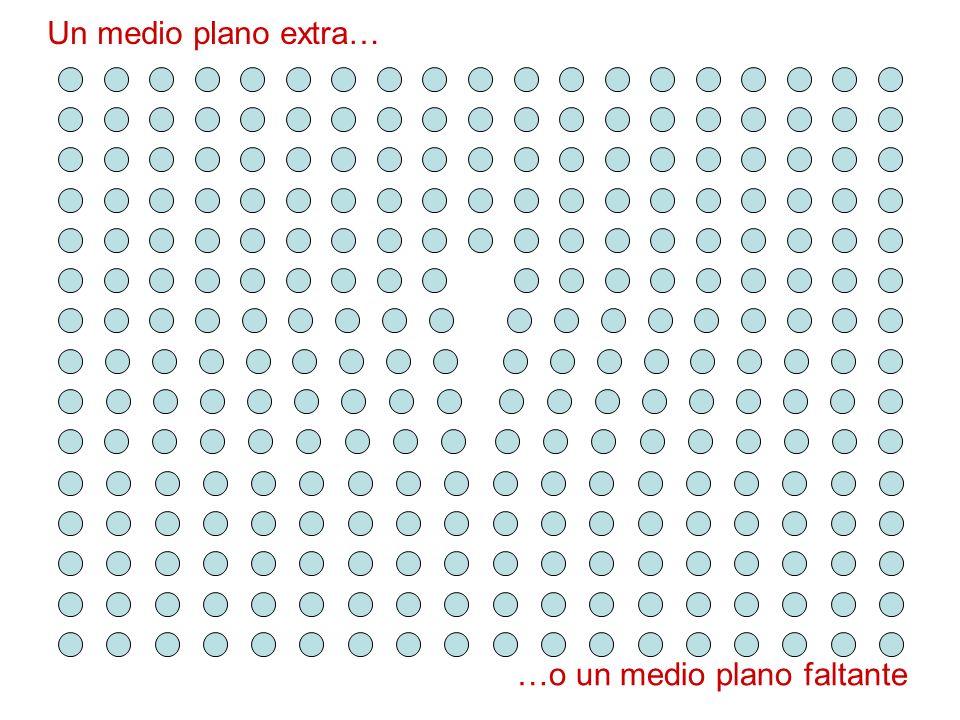

28 Un medio plano extra… …o un medio plano faltante

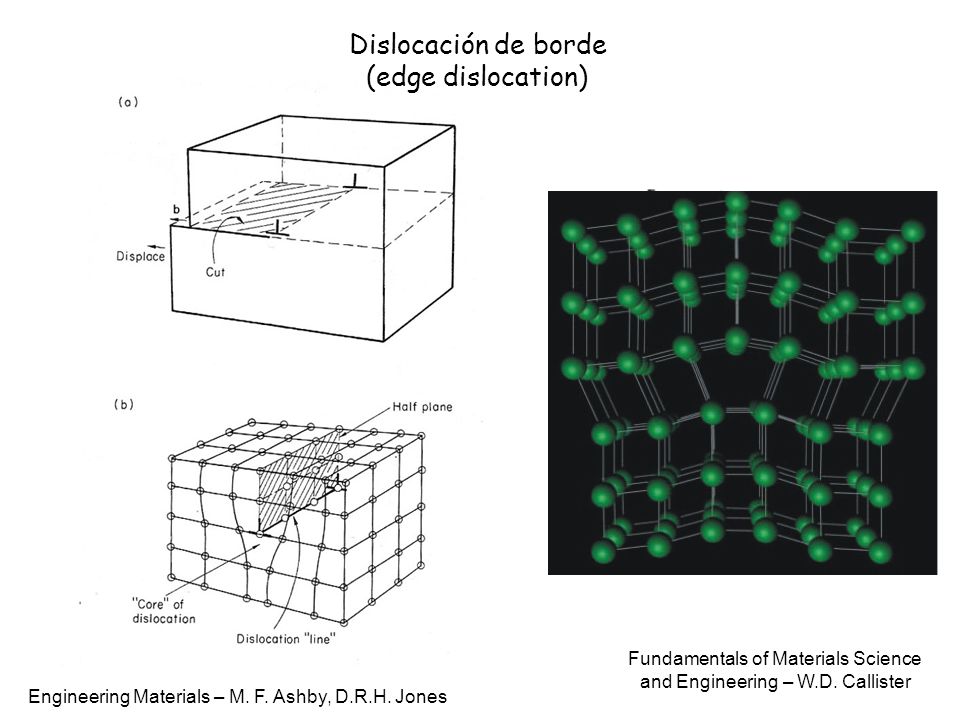

29 Dislocación de borde (edge dislocation) Engineering Materials – M. F. Ashby, D.R.H. Jones Fundamentals of Materials Science and Engineering – W.D. Callister Núcleo de la dislocación (Dislocation core)

30 i.Definir dirección de línea ii.Definir sentido de rotación del circuito iii.Realizar un circuito cerrado alrededor de la dislocación iv.Repetir el circuito en una zona del material sin defecto. v.b es el vector que cierra el circuito en el material sin defectos. Se elige una convención: b = SF ó FS (i) (ii) Vector de Burgers (b) - dislocación de borde (iii) b (iv) (v) b (iv) S F

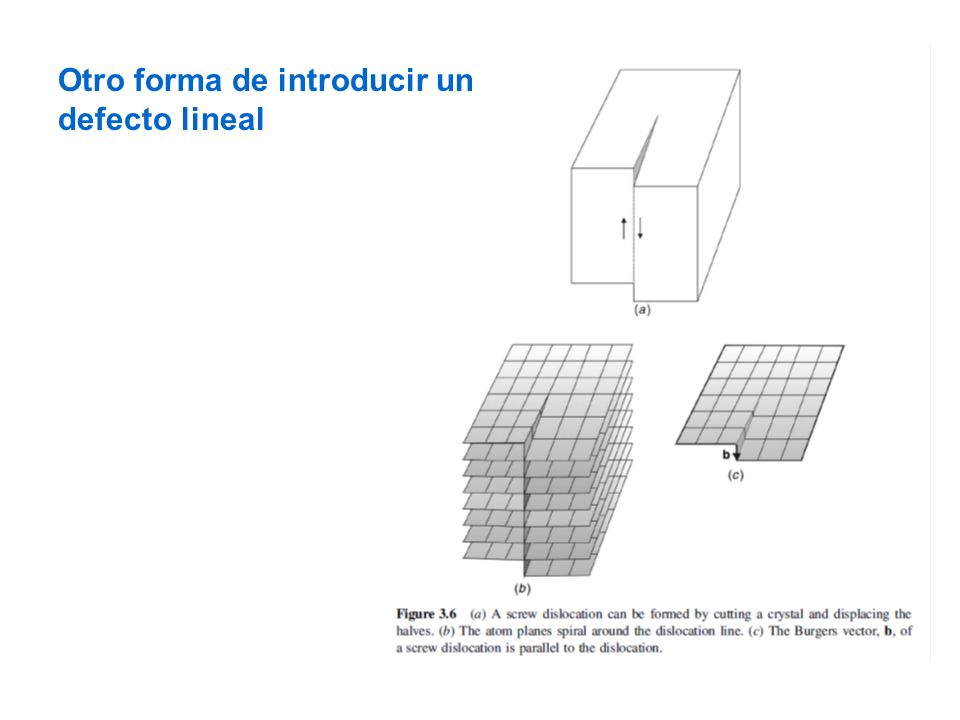

31 Otro forma de introducir un defecto lineal

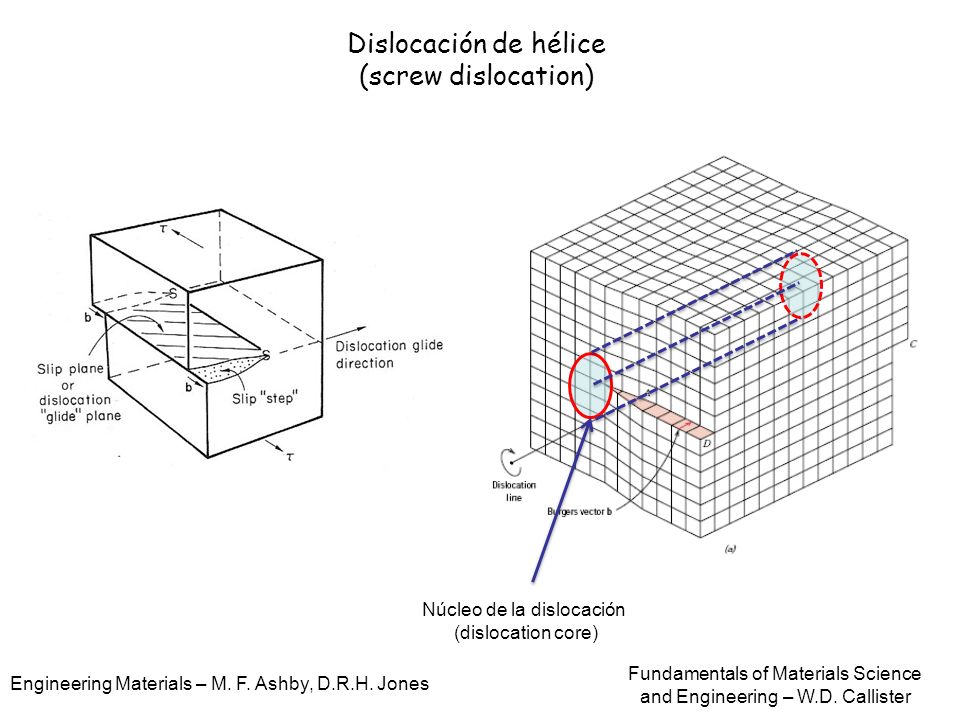

32 Dislocación de hélice (screw dislocation) Engineering Materials – M. F. Ashby, D.R.H. Jones Fundamentals of Materials Science and Engineering – W.D. Callister Núcleo de la dislocación (dislocation core)

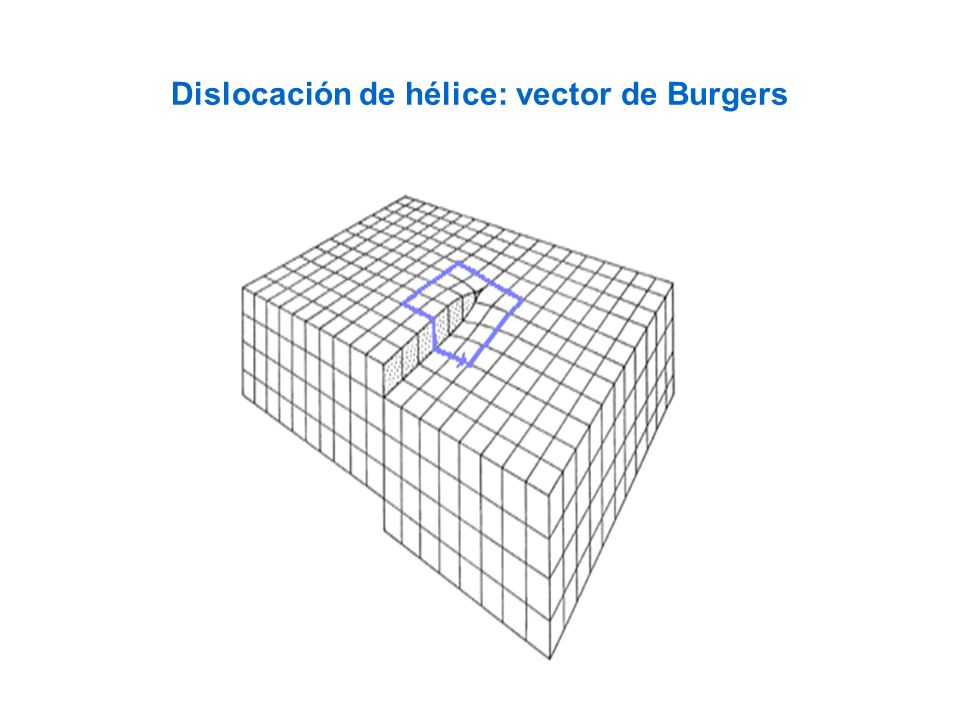

33 Dislocación de hélice: vector de Burgers

34

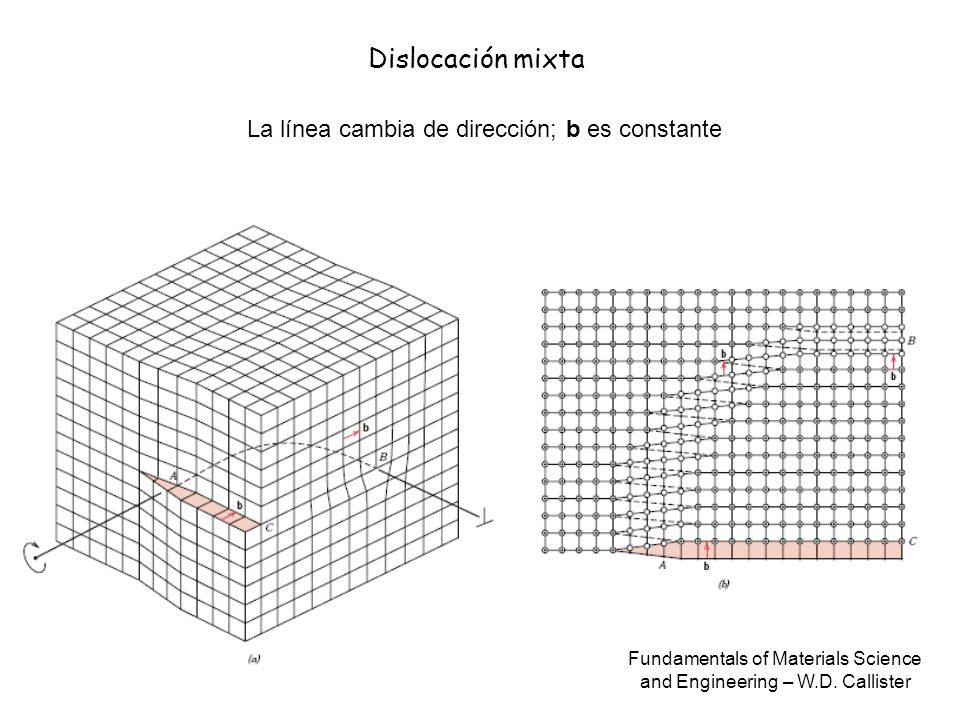

35 Dislocación mixta Fundamentals of Materials Science and Engineering – W.D. Callister La línea cambia de dirección; b es constante

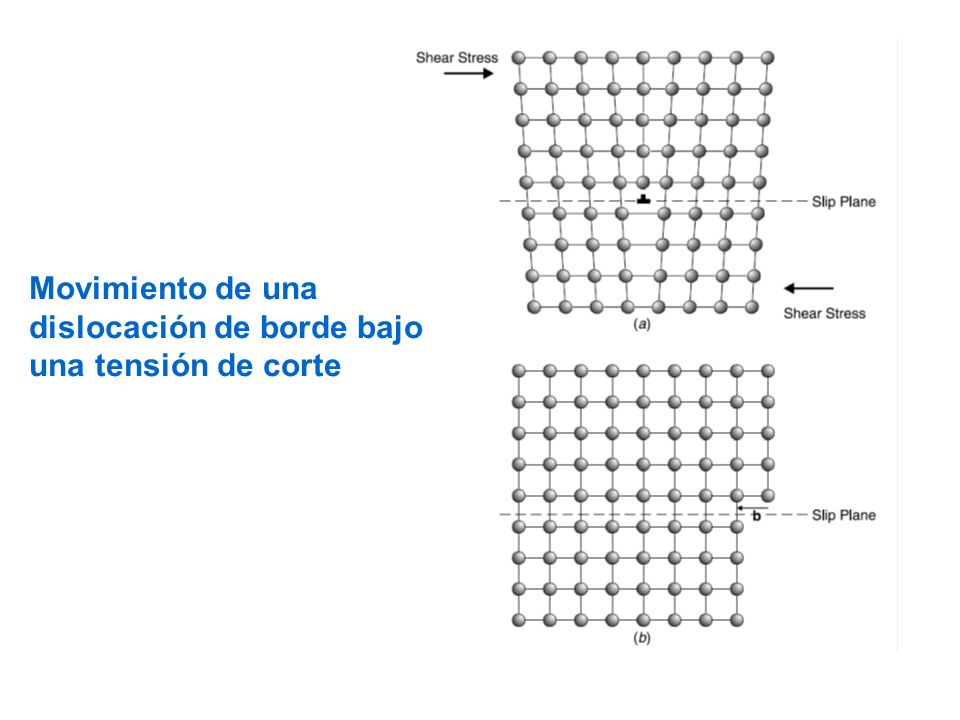

36 Movimiento de una dislocación de borde bajo una tensión de corte

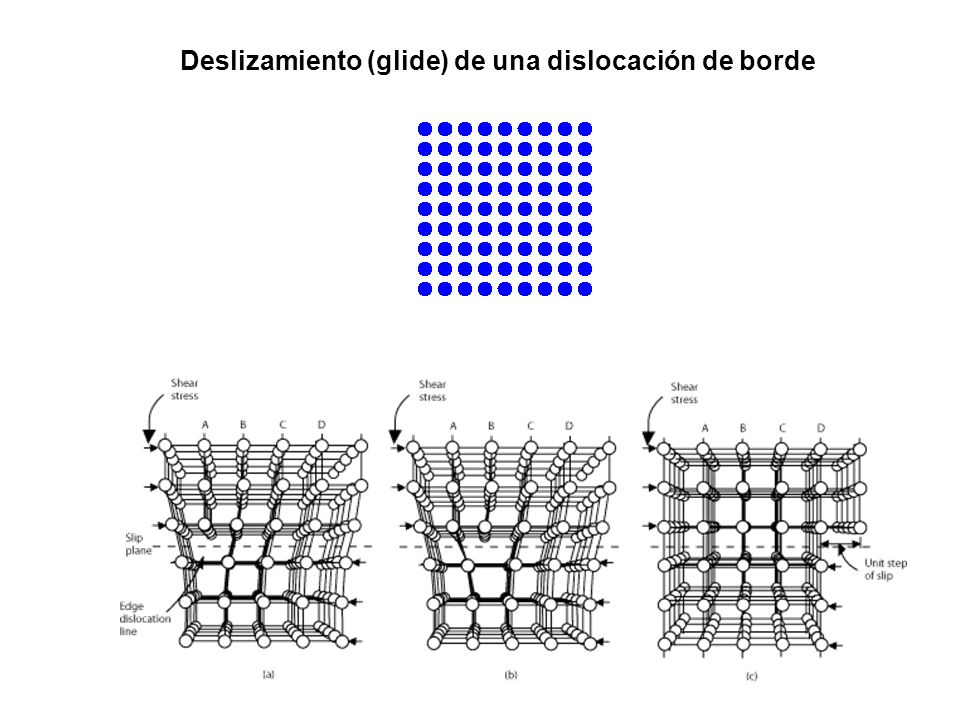

37 Deslizamiento (glide) de una dislocación de borde

38

39 Movimiento de una dislocación de hélice.

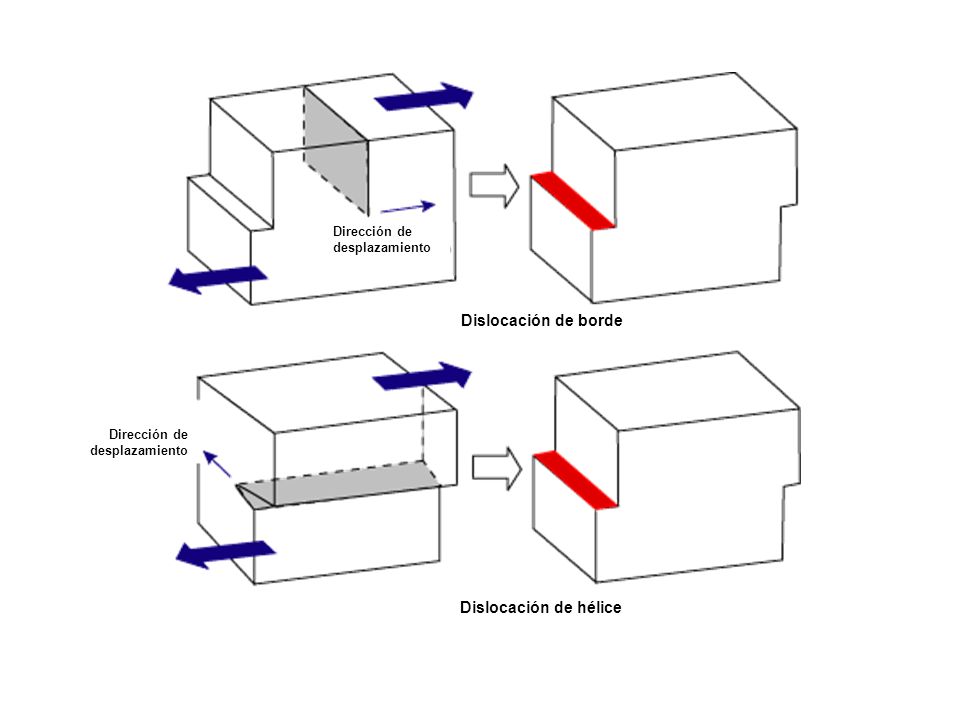

40 Dirección de desplazamiento Dislocación de borde Dislocación de hélice

41 Dislocaciones en cristales iónicos

42

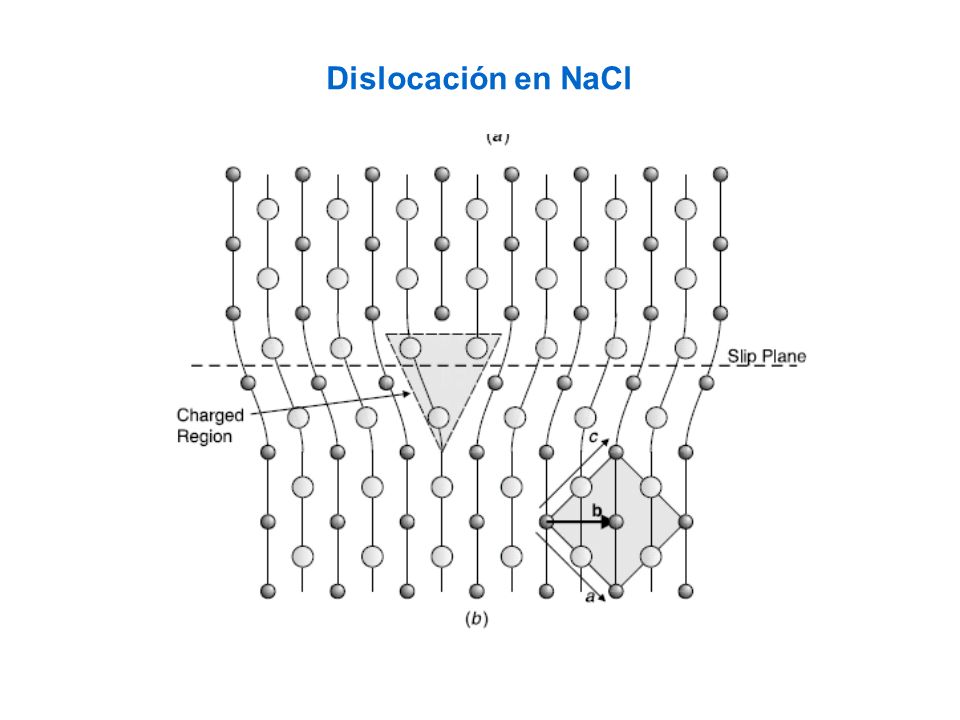

43 Dislocación en NaCl

44 b es el menor vector de traslación de la red fcc NaCl cs bcc CsCl

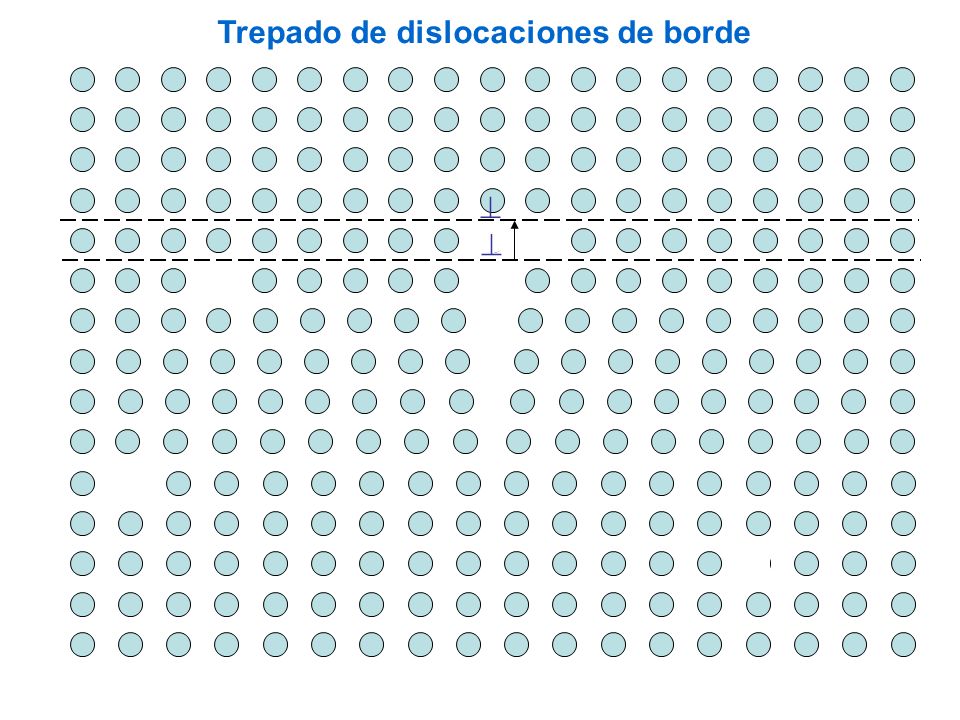

45 Trepado de dislocaciones de borde

46
