1 Los desafíos energéticos de la virtualización y las tecnologías para superarlas
Daniel Martinez 2013 IT Now Tegucigalpa Eaton Corporation Sector Eléctrico – Operación de Calidad de Energía (PQO)

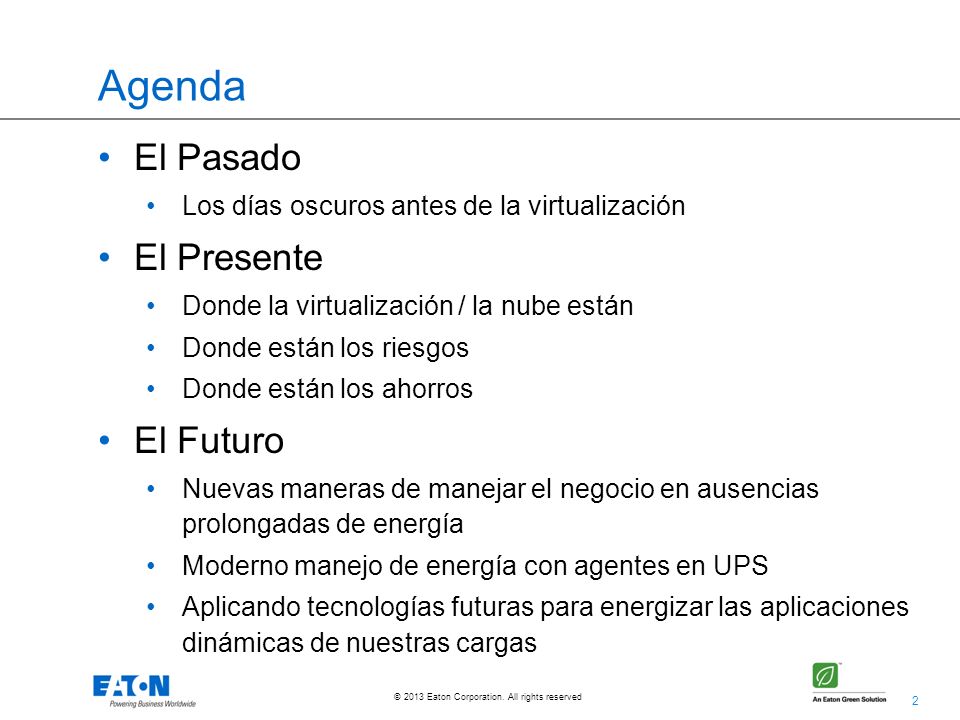

2 Agenda El Pasado El Presente El Futuro
Los días oscuros antes de la virtualización El Presente Donde la virtualización / la nube están Donde están los riesgos Donde están los ahorros El Futuro Nuevas maneras de manejar el negocio en ausencias prolongadas de energía Moderno manejo de energía con agentes en UPS Aplicando tecnologías futuras para energizar las aplicaciones dinámicas de nuestras cargas

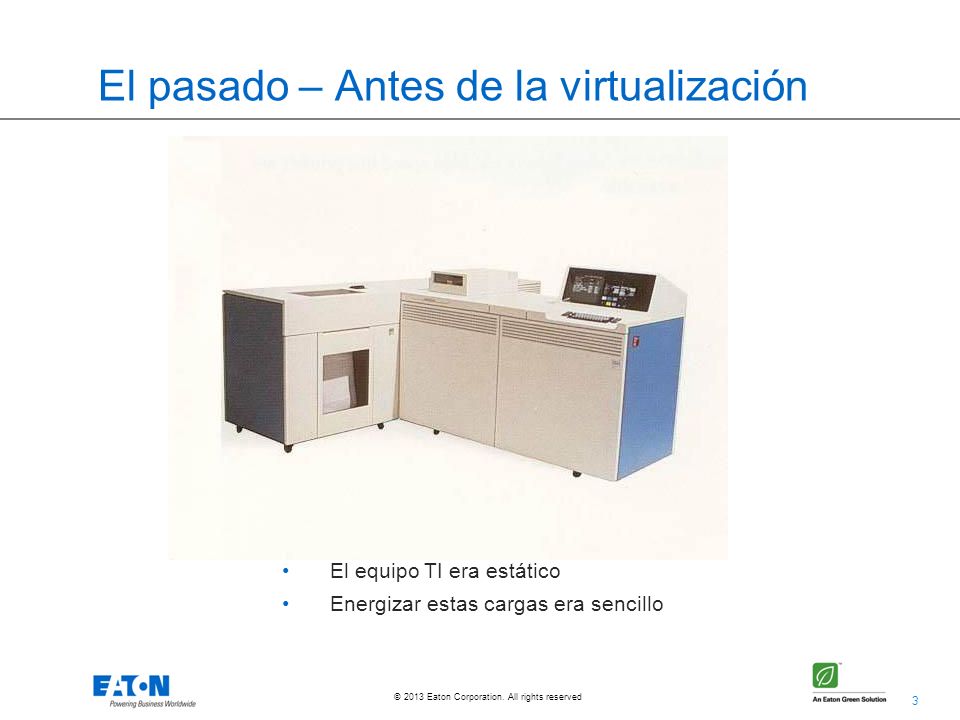

3 El pasado – Antes de la virtualización
El equipo TI era estático Energizar estas cargas era sencillo

4 El pasado – Antes de la virtualización
El equipo TI venia distribuido y computadoras personales

5 El pasado – Antes de la virtualización
Energizar el equipo de TI aun era sencillo y directo

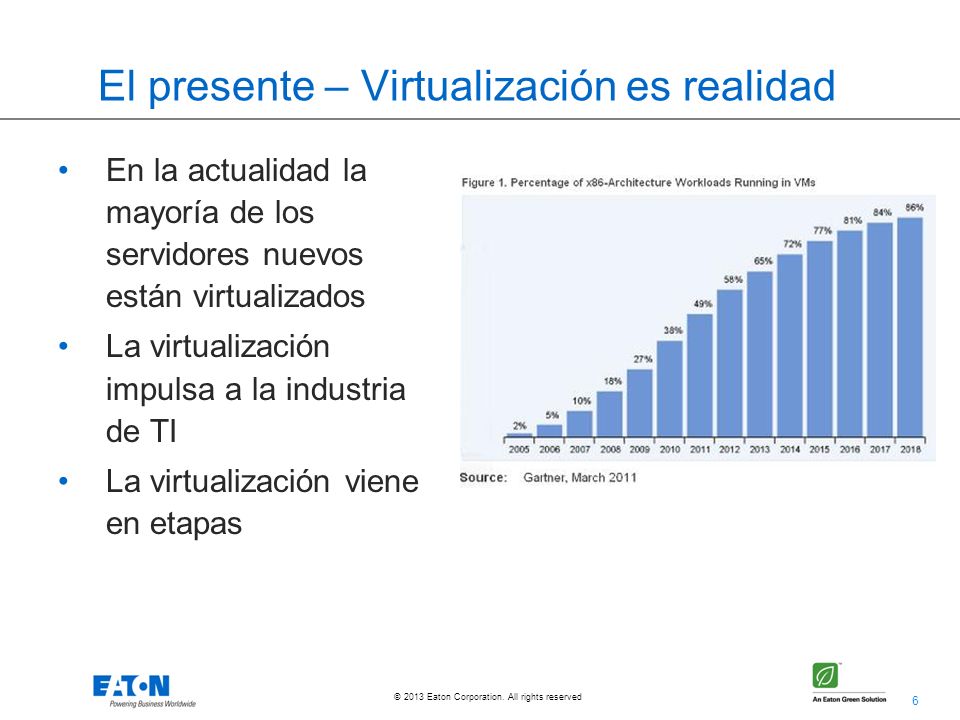

6 El presente – Virtualización es realidad
En la actualidad la mayoría de los servidores nuevos están virtualizados La virtualización impulsa a la industria de TI La virtualización viene en etapas

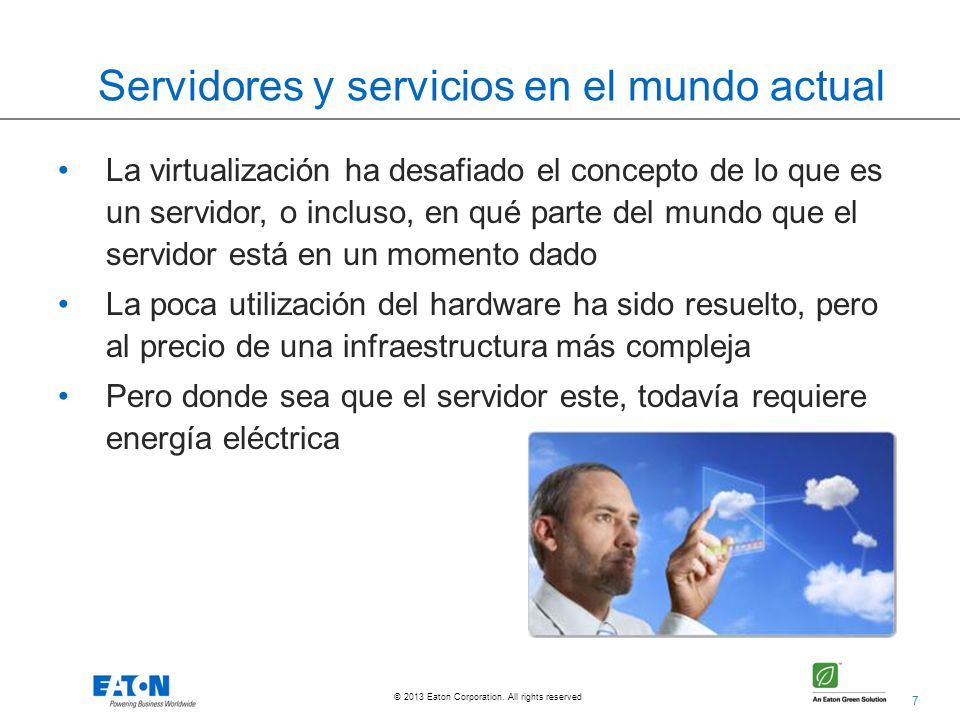

7 Servidores y servicios en el mundo actual
La virtualización ha desafiado el concepto de lo que es un servidor, o incluso, en qué parte del mundo que el servidor está en un momento dado La poca utilización del hardware ha sido resuelto, pero al precio de una infraestructura más compleja Pero donde sea que el servidor este, todavía requiere energía eléctrica Introduction Increasing demand for highly available, reliable and efficient power in Data Centers Inefficiencies result in - Increasing energy costs for customers - Environment impact (carbon footprint) Emphasize the key challenges for our customers: - Reduced OpEx (enconomic pressure to reduce energy costs) - Sustainability (social pressure to reduce carbon footprint) - Regulations (increasing pressure from governments) Note: - PUE  Power Utilization Effectiveness PUE = Total Power (including IT) / Power used by IT - DCiE  Data Centre Infrastructure Efficiency DCiE = 1/PUE = Power used by IT / Total Power Note: UPS are not the bad guys in Data Centers in terms of inefficiencies (see CEMEP Environmental Brochure data) According to CEMEP, the energy consumption in data centers (2% of total EU energy consumption) is divided as follows - Cooling & HVAC: 50% - IT Equipment: 40% - UPS : 7% (0.14% of total EU energy consumption) - Distribution & lighting: 3% However, some room for improvement at UPS level as well and that’s where Eaton can play a role

8 Consideraciones en fallas de energía en ambientes virtualizados – Sin tiempo de inactividad permitido Opciones: Tradicional: Construir una infraestructura Tier 4 STS UPSs redundantes Bus de energía dual Generadores redundantes Suficiente combustible Nuevas posibilidades – Servicio no esta ligado al los servidores físicos Preparados para mover las maquinas virtuales a sitios de respaldo, el servicio queda disponible todo el tiempo

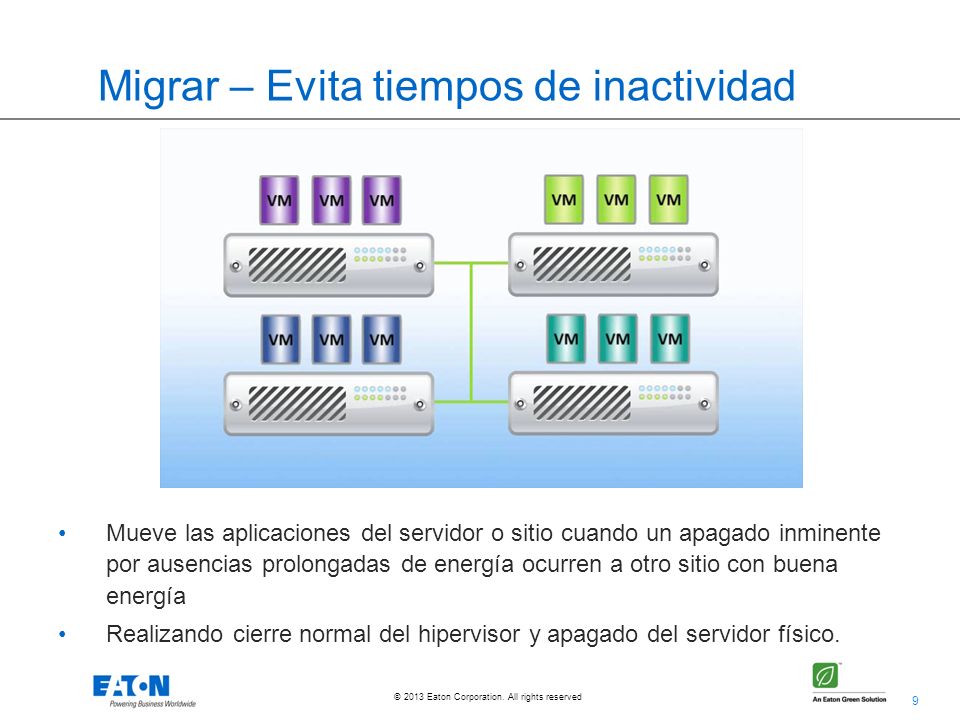

9 Migrar – Evita tiempos de inactividad
Mueve las aplicaciones del servidor o sitio cuando un apagado inminente por ausencias prolongadas de energía ocurren a otro sitio con buena energía Realizando cierre normal del hipervisor y apagado del servidor físico.

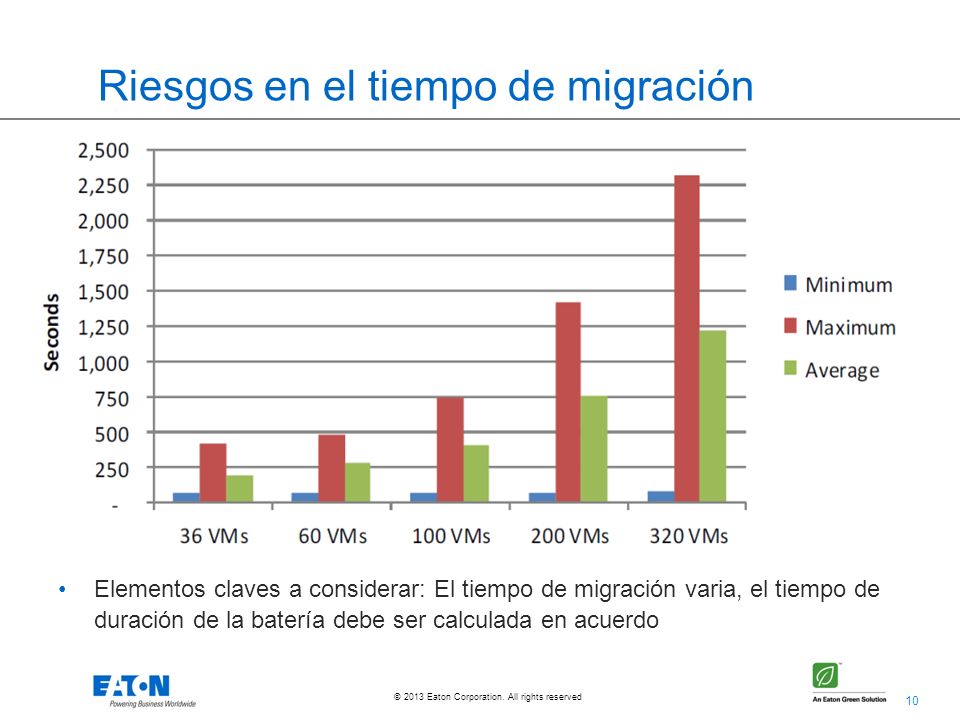

10 Riesgos en el tiempo de migración
Elementos claves a considerar: El tiempo de migración varia, el tiempo de duración de la batería debe ser calculada en acuerdo

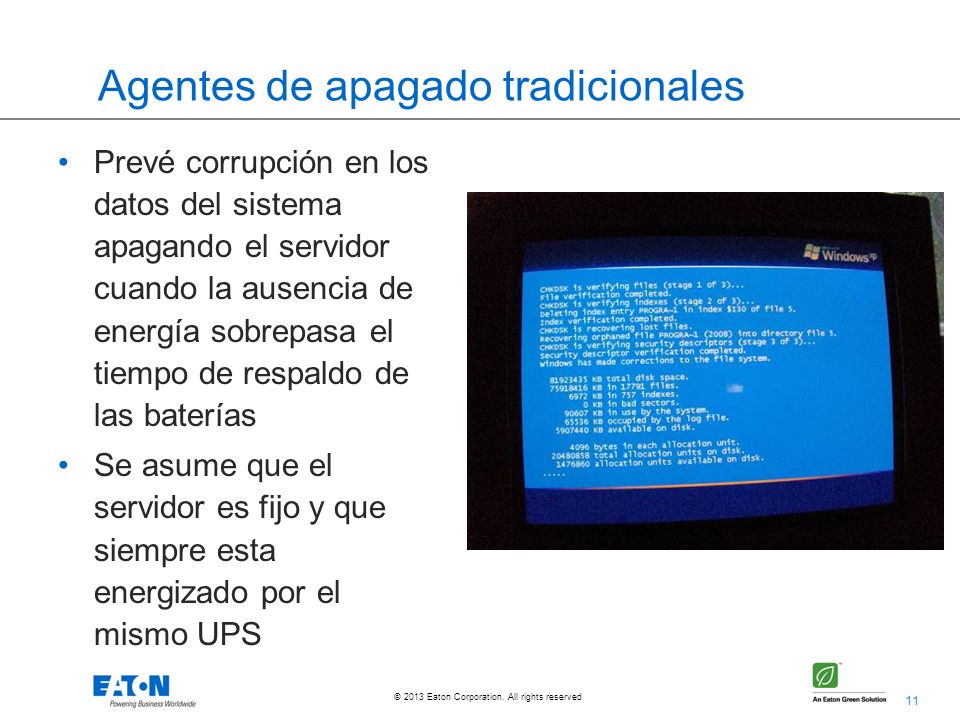

11 Agentes de apagado tradicionales
Prevé corrupción en los datos del sistema apagando el servidor cuando la ausencia de energía sobrepasa el tiempo de respaldo de las baterías Se asume que el servidor es fijo y que siempre esta energizado por el mismo UPS

12 Mitigación del riesgo: Incrementar productividad, flexibilidad y respuesta
Integrar la energía con la administración de la infraestructura virtualizada: Salva tiempo y recursos – se usa la misma aplicación para administrar la energía, red y dispositivos de almacenamiento como servidores físicos y virtuales

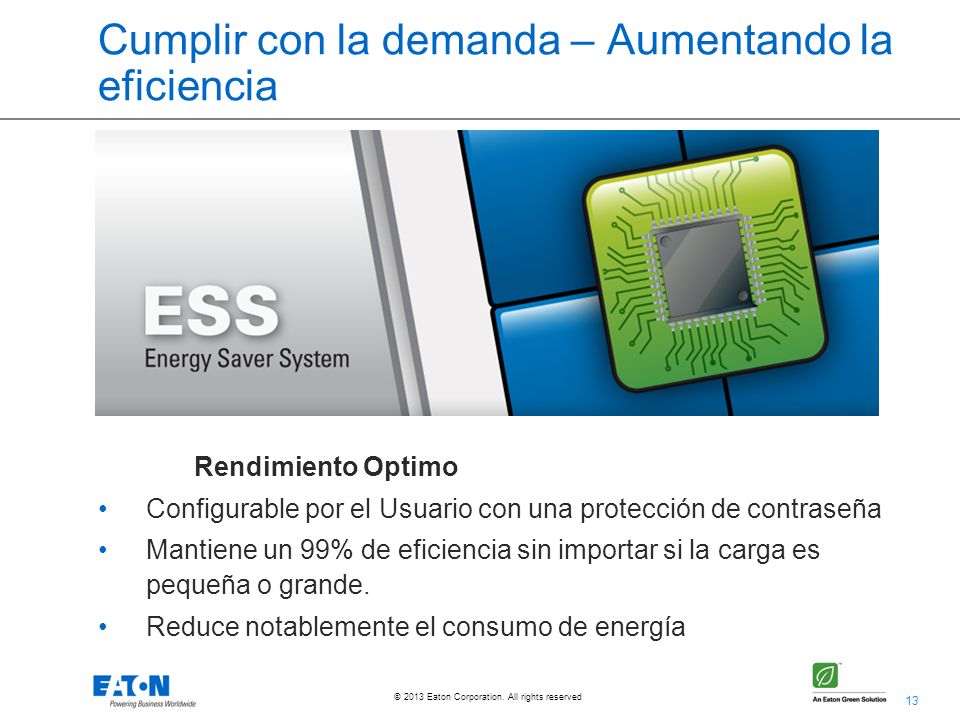

13 Cumplir con la demanda – Aumentando la eficiencia
Rendimiento Optimo Configurable por el Usuario con una protección de contraseña Mantiene un 99% de eficiencia sin importar si la carga es pequeña o grande. Reduce notablemente el consumo de energía

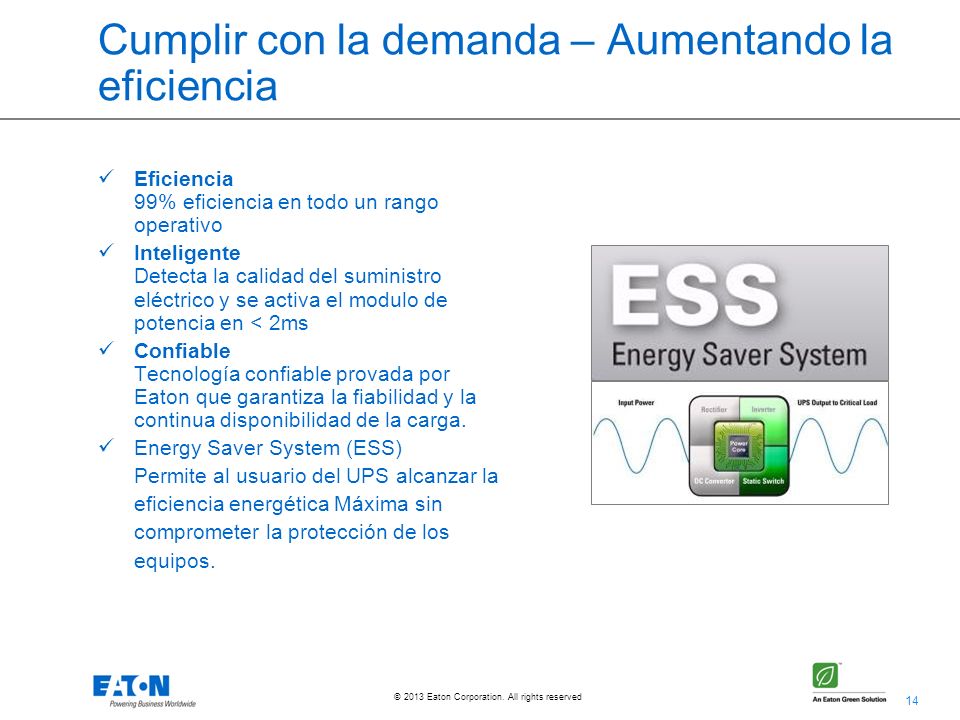

14 Cumplir con la demanda – Aumentando la eficiencia
Eficiencia 99% eficiencia en todo un rango operativo Inteligente Detecta la calidad del suministro eléctrico y se activa el modulo de potencia en < 2ms Confiable Tecnología confiable provada por Eaton que garantiza la fiabilidad y la continua disponibilidad de la carga. Energy Saver System (ESS) Permite al usuario del UPS alcanzar la eficiencia energética Máxima sin comprometer la protección de los equipos.

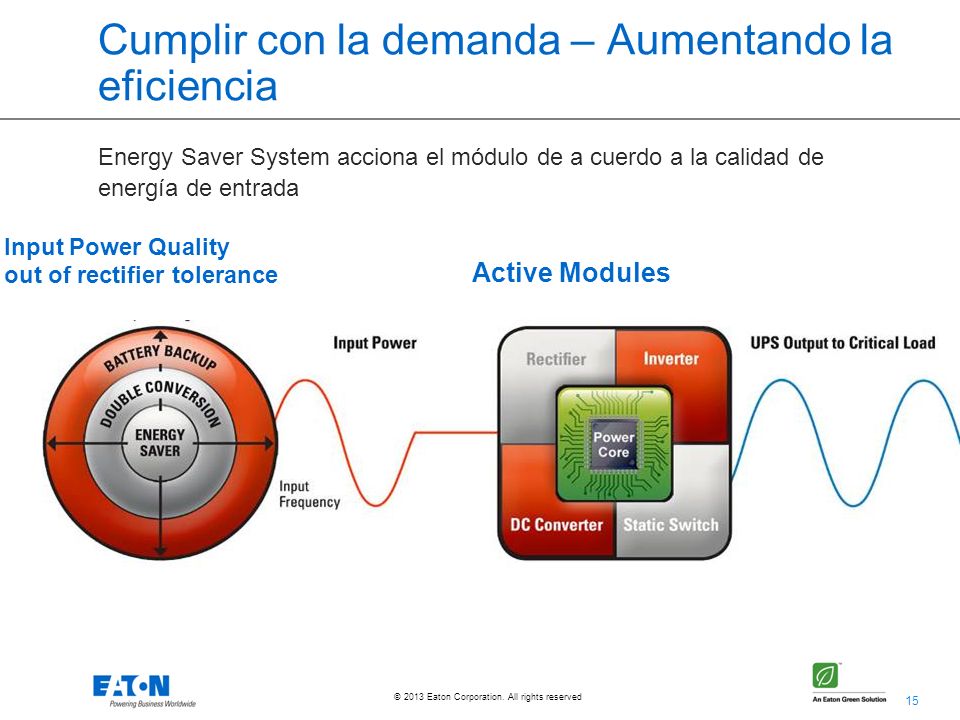

15 Cumplir con la demanda – Aumentando la eficiencia
Energy Saver System acciona el módulo de a cuerdo a la calidad de energía de entrada Input Power Quality out of rectifier tolerance Input Power Quality within rectifier tolerance Input Power Quality within load tolerance Active Modules +10% 45Hz -15…-30% 55Hz + 10% 53Hz 47Hz -10% at nominal voltage 400V/50Hz

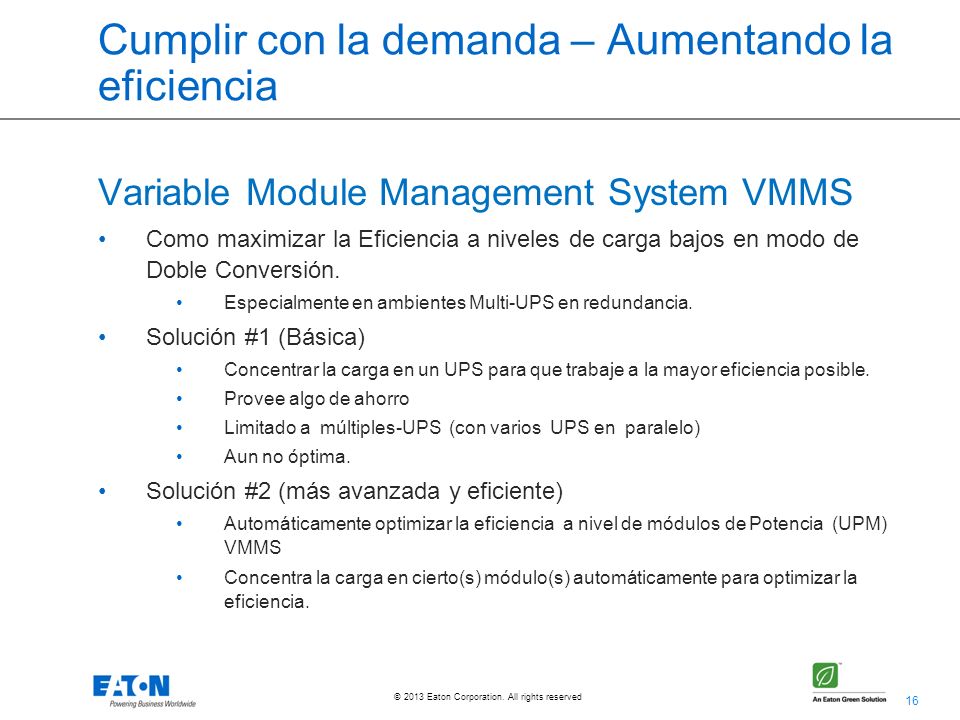

16 Cumplir con la demanda – Aumentando la eficiencia
Variable Module Management System VMMS Como maximizar la Eficiencia a niveles de carga bajos en modo de Doble Conversión. Especialmente en ambientes Multi-UPS en redundancia. Solución #1 (Básica) Concentrar la carga en un UPS para que trabaje a la mayor eficiencia posible. Provee algo de ahorro Limitado a múltiples-UPS (con varios UPS en paralelo) Aun no óptima. Solución #2 (más avanzada y eficiente) Automáticamente optimizar la eficiencia a nivel de módulos de Potencia (UPM) VMMS Concentra la carga en cierto(s) módulo(s) automáticamente para optimizar la eficiencia.

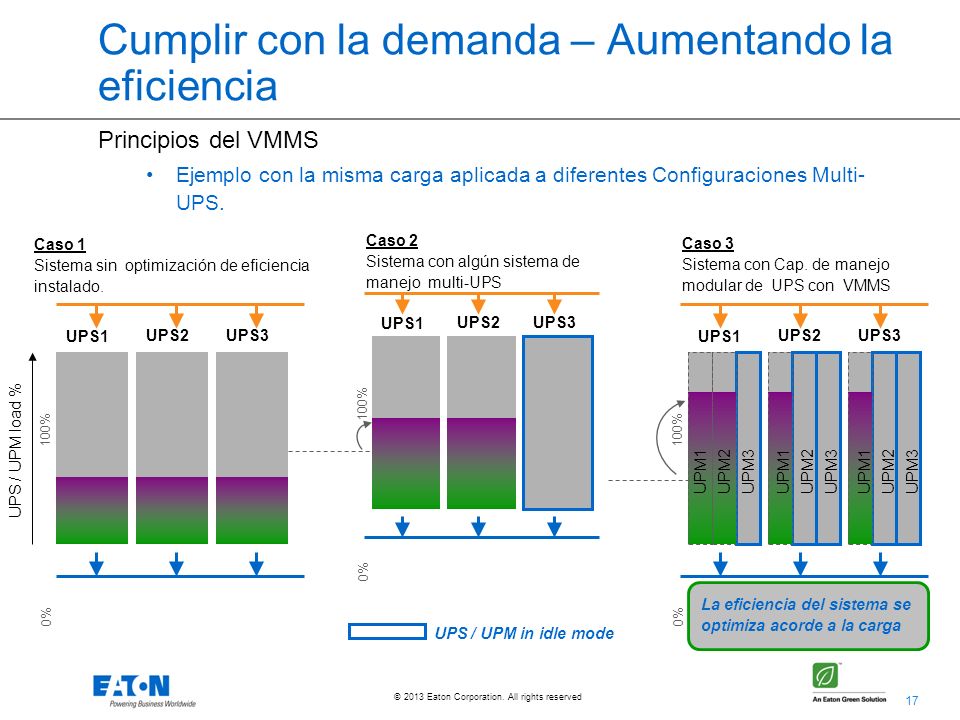

17 Cumplir con la demanda – Aumentando la eficiencia
Principios del VMMS Ejemplo con la misma carga aplicada a diferentes Configuraciones Multi-UPS. UPS1 UPS2 UPS3 UPS / UPM load % 0% 100% Caso 1 Sistema sin optimización de eficiencia instalado. UPS1 UPS2 UPS3 Caso 2 Sistema con algún sistema de manejo multi-UPS 0% 100% UPS / UPM in idle mode UPS1 UPS2 UPS3 UPM2 UPM3 Caso 3 Sistema con Cap. de manejo modular de UPS con VMMS 0% 100% UPM1 La eficiencia del sistema se optimiza acorde a la carga

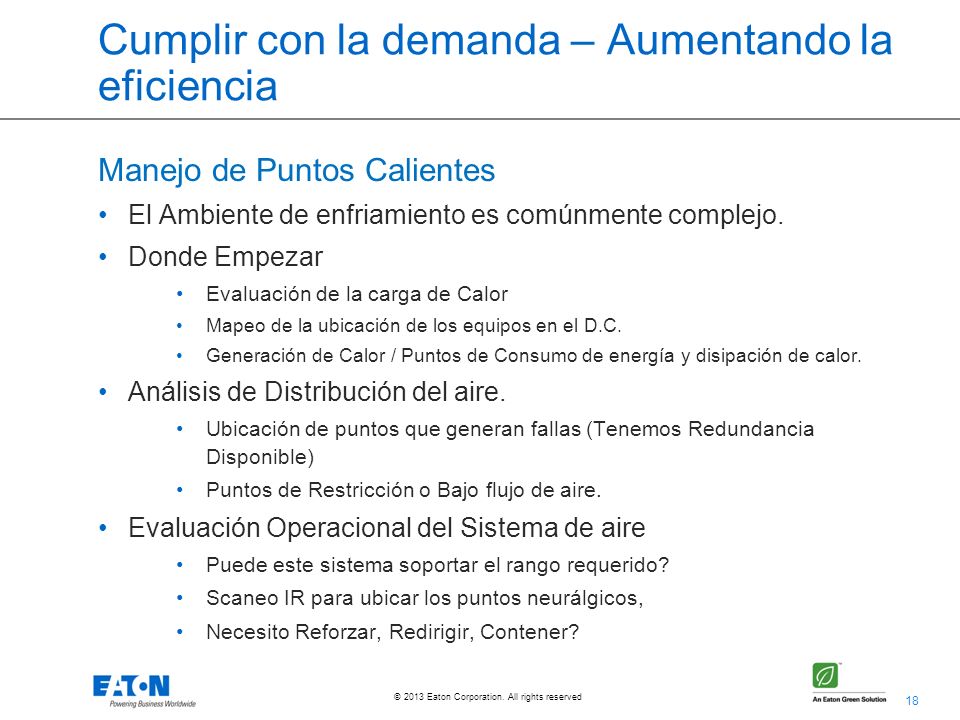

18 Cumplir con la demanda – Aumentando la eficiencia
Manejo de Puntos Calientes El Ambiente de enfriamiento es comúnmente complejo. Donde Empezar Evaluación de la carga de Calor Mapeo de la ubicación de los equipos en el D.C. Generación de Calor / Puntos de Consumo de energía y disipación de calor. Análisis de Distribución del aire. Ubicación de puntos que generan fallas (Tenemos Redundancia Disponible) Puntos de Restricción o Bajo flujo de aire. Evaluación Operacional del Sistema de aire Puede este sistema soportar el rango requerido? Scaneo IR para ubicar los puntos neurálgicos, Necesito Reforzar, Redirigir, Contener?

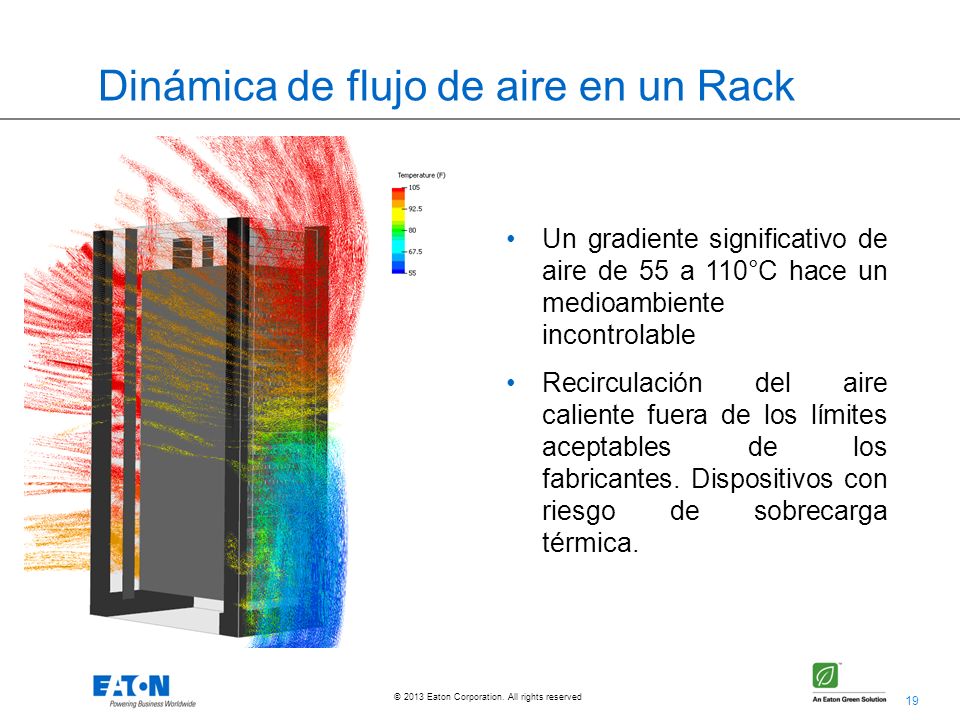

19 Dinámica de flujo de aire en un Rack
Un gradiente significativo de aire de 55 a 110°C hace un medioambiente incontrolable Recirculación del aire caliente fuera de los límites aceptables de los fabricantes. Dispositivos con riesgo de sobrecarga térmica.

20 Soluciones Medidas de Bajo Costo Cómo los puntos calientes (hotspots) pueden ser eliminados y manejados? Optimización del flujo de aire: Placas de bloqueo, ductos de dirección, flujo de aire suplementario (fans), Reubicación de la Carga Mover los Equipos Extracción de Calor Gabinetes de Ventilación Sistemas Especializados de flujo de aire Caliente/Frío. Enfriamiento Suplementario Más CRAC acorde a lo necesitado/ In row Rediseño de la infraestructura Medidas de mayor costo

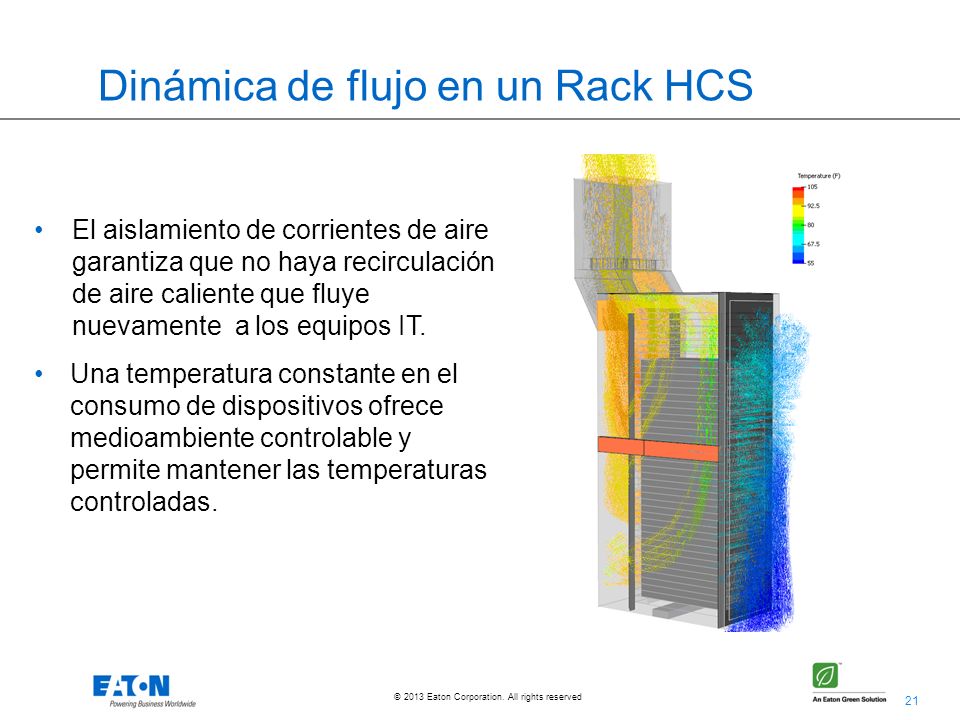

21 Dinámica de flujo en un Rack HCS
El aislamiento de corrientes de aire garantiza que no haya recirculación de aire caliente que fluye nuevamente a los equipos IT. Una temperatura constante en el consumo de dispositivos ofrece medioambiente controlable y permite mantener las temperaturas controladas.

22 Bienvenidos al futuro de la misión critica

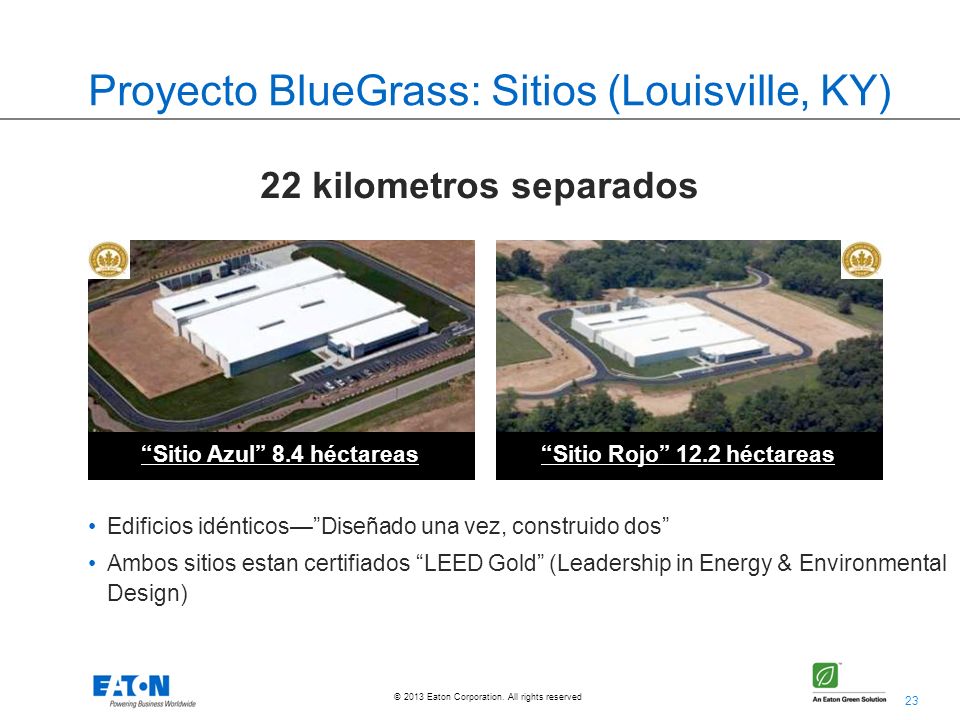

23 Proyecto BlueGrass: Sitios (Louisville, KY)
22 kilometros separados “Sitio Azul” 8.4 héctareas “Sitio Rojo” 12.2 héctareas Edificios idénticos—”Diseñado una vez, construido dos” Ambos sitios estan certifiados “LEED Gold” (Leadership in Energy & Environmental Design)

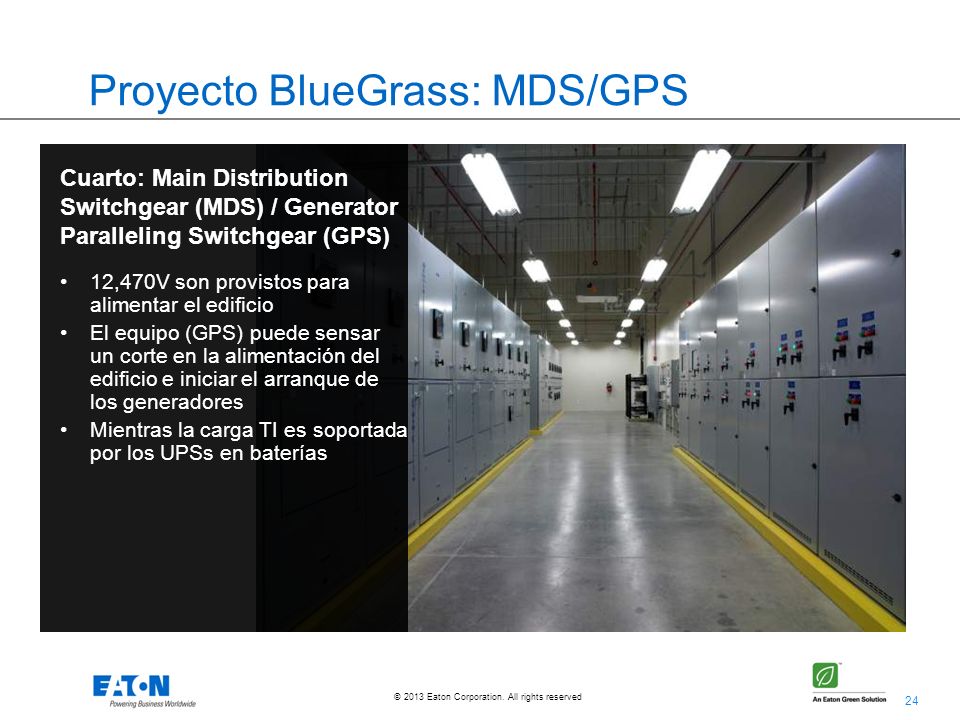

24 Proyecto BlueGrass: MDS/GPS
Cuarto: Main Distribution Switchgear (MDS) / Generator Paralleling Switchgear (GPS) 12,470V son provistos para alimentar el edificio El equipo (GPS) puede sensar un corte en la alimentación del edificio e iniciar el arranque de los generadores Mientras la carga TI es soportada por los UPSs en baterías

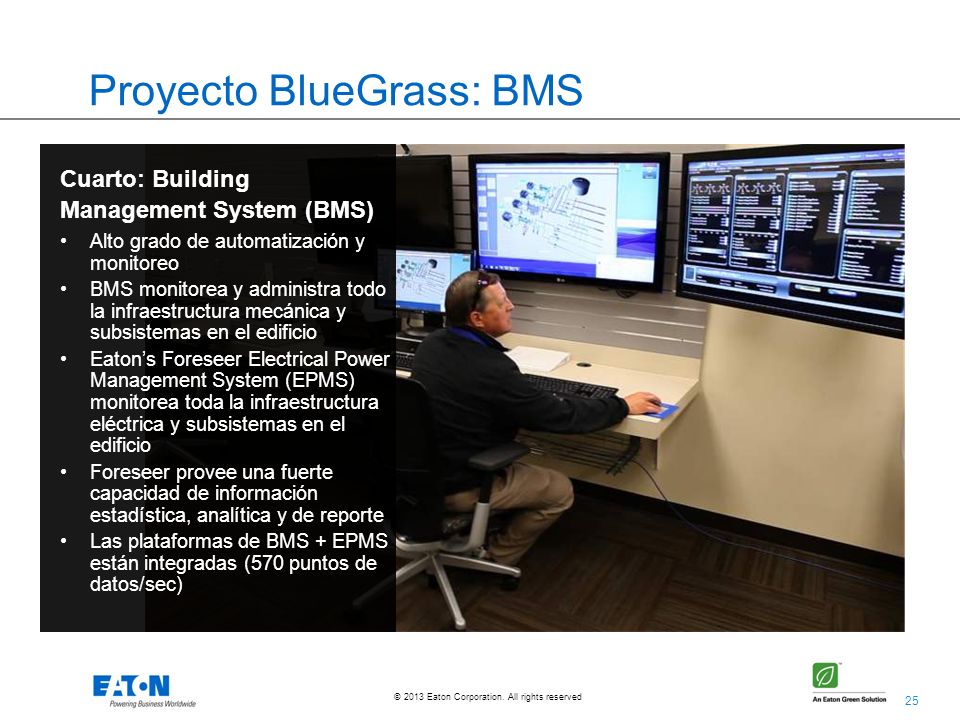

25 Proyecto BlueGrass: BMS
Cuarto: Building Management System (BMS) Alto grado de automatización y monitoreo BMS monitorea y administra todo la infraestructura mecánica y subsistemas en el edificio Eaton’s Foreseer Electrical Power Management System (EPMS) monitorea toda la infraestructura eléctrica y subsistemas en el edificio Foreseer provee una fuerte capacidad de información estadística, analítica y de reporte Las plataformas de BMS + EPMS están integradas (570 puntos de datos/sec)

26 Entregando eficiencia al Centro de Datos - Uninterruptible power systems (UPS)
Innovación energía sin transformador Alta disponibilidad y confiabilidad Líderes en eficiencia en la industria (hasta 99%) Altamente configurable y fácil servicio Footprint más eficiente, menor espacio Eaton Power Xpert kVA Uninterruptible Power System

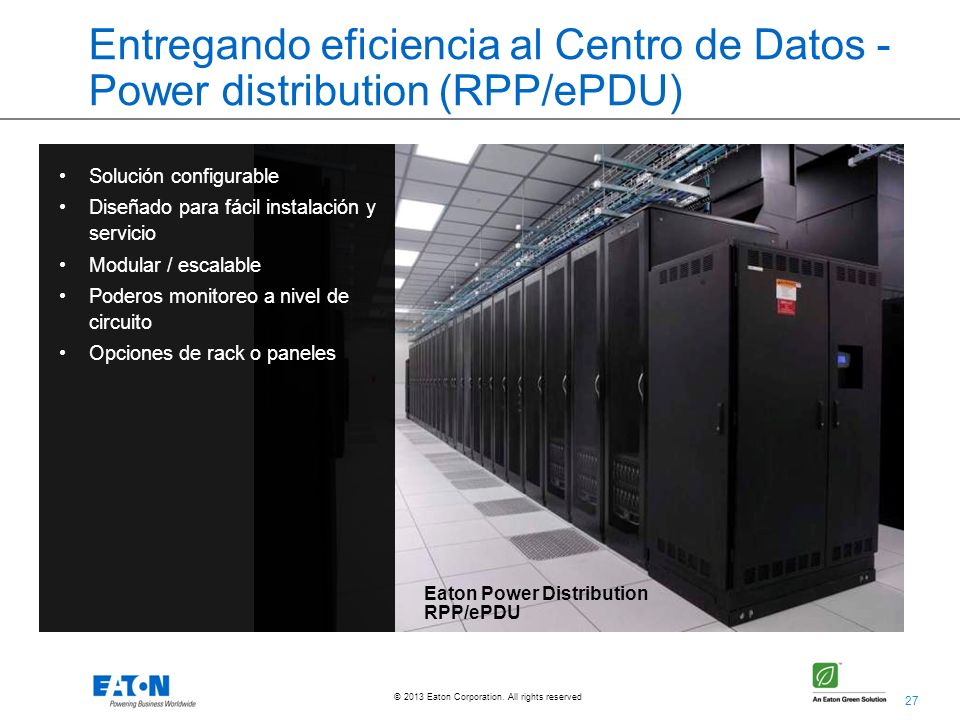

27 Entregando eficiencia al Centro de Datos - Power distribution (RPP/ePDU)
Solución configurable Diseñado para fácil instalación y servicio Modular / escalable Poderos monitoreo a nivel de circuito Opciones de rack o paneles Eaton Power Distribution RPP/ePDU

28 Entregando eficiencia al Centro de Datos - Administración del flujo de aire
Heat containment system (HCS) para reducir costos de enfriamiento Eliminar mezclar aires y estratificación Sistema de confinamiento escalable Simplificar la administración del cableado Eaton Airflow Management & Rack Enclosures

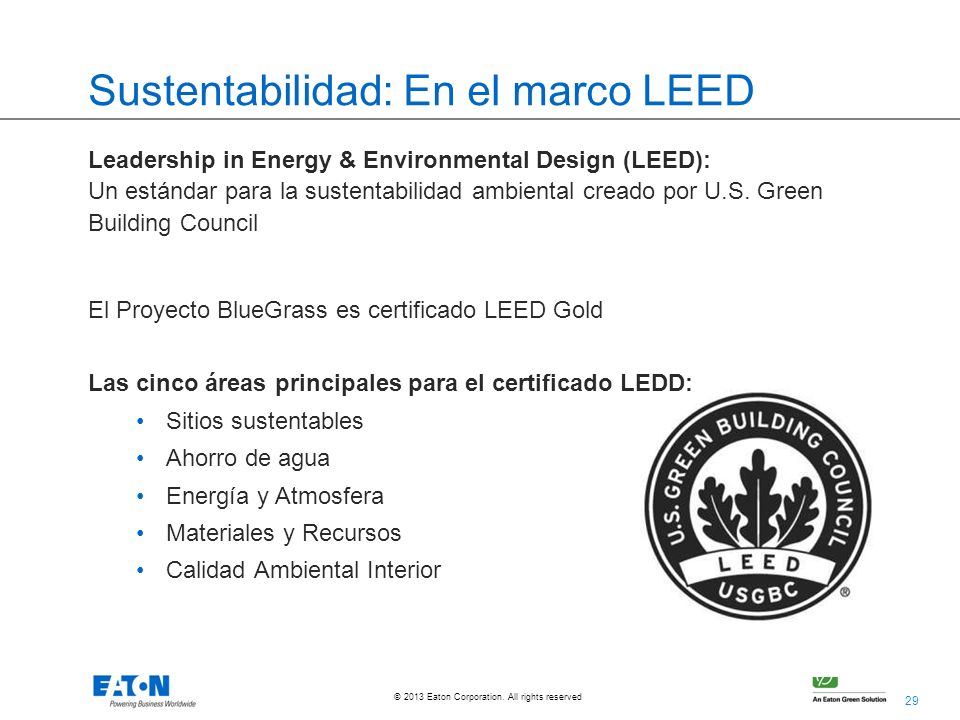

29 Sustentabilidad: En el marco LEED
Leadership in Energy & Environmental Design (LEED): Un estándar para la sustentabilidad ambiental creado por U.S. Green Building Council El Proyecto BlueGrass es certificado LEED Gold Las cinco áreas principales para el certificado LEDD: Sitios sustentables Ahorro de agua Energía y Atmosfera Materiales y Recursos Calidad Ambiental Interior

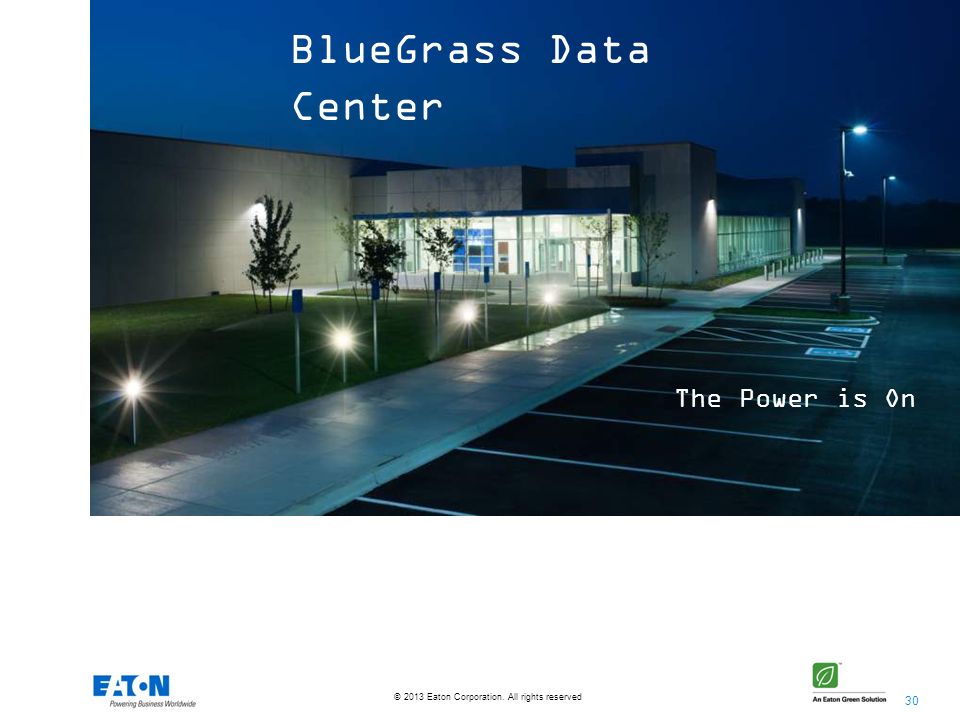

30 BlueGrass Data Center The Power is On

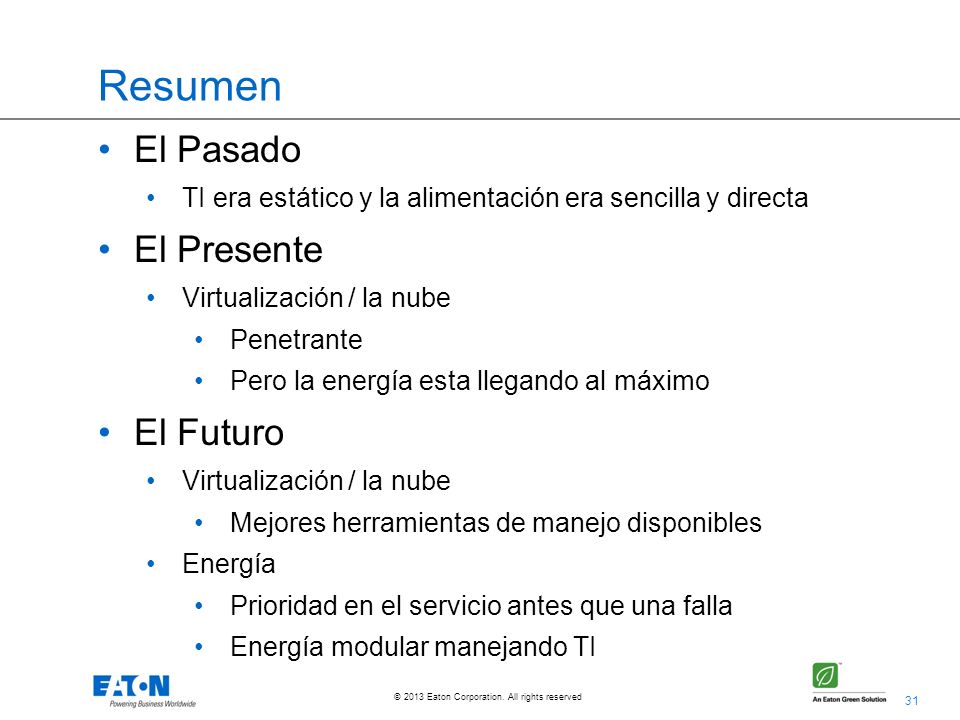

31 Resumen El Pasado El Presente El Futuro
TI era estático y la alimentación era sencilla y directa El Presente Virtualización / la nube Penetrante Pero la energía esta llegando al máximo El Futuro Mejores herramientas de manejo disponibles Energía Prioridad en el servicio antes que una falla Energía modular manejando TI
