1 Metodología de modelamiento predictivo del ruido generado por construcciones en zonas urbanas de alta densidad poblacional. Autores: Glisser Donoso, Max Priede Sánchez, Patricio Santos Sandoval, Antonio 1

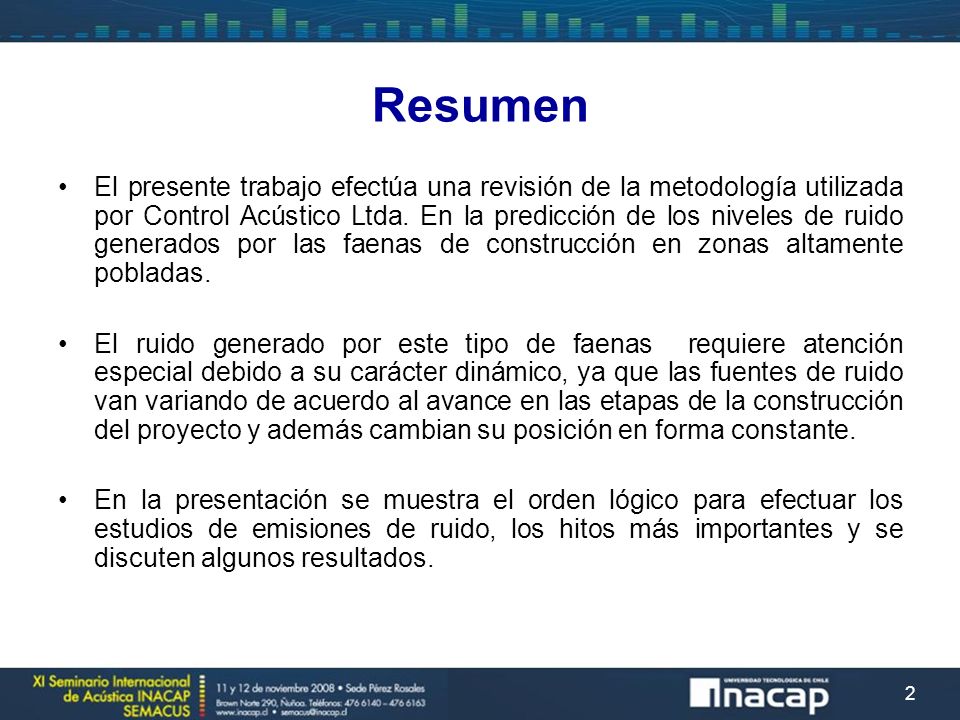

2 Resumen El presente trabajo efectúa una revisión de la metodología utilizada por Control Acústico Ltda. En la predicción de los niveles de ruido generados por las faenas de construcción en zonas altamente pobladas. El ruido generado por este tipo de faenas requiere atención especial debido a su carácter dinámico, ya que las fuentes de ruido van variando de acuerdo al avance en las etapas de la construcción del proyecto y además cambian su posición en forma constante. En la presentación se muestra el orden lógico para efectuar los estudios de emisiones de ruido, los hitos más importantes y se discuten algunos resultados. 2

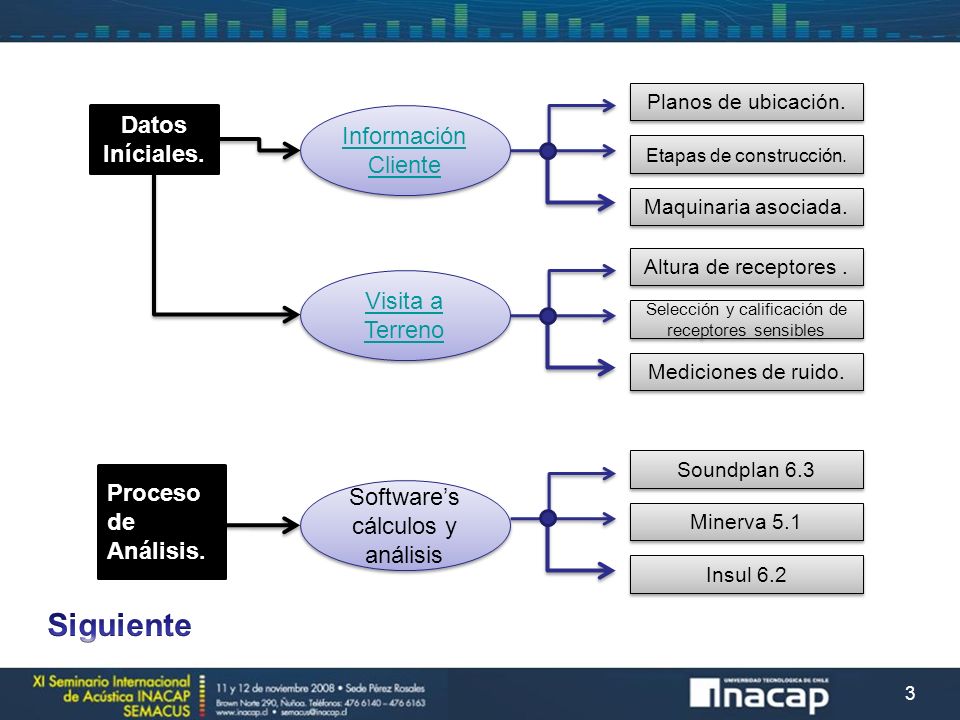

3 3 Datos Iníciales. Información Cliente Información Cliente Visita a Terreno Visita a Terreno Altura de receptores. Selección y calificación de receptores sensibles Mediciones de ruido. Planos de ubicación. Etapas de construcción. Maquinaria asociada. Proceso de Análisis. Soundplan 6.3 Minerva 5.1 Insul 6.2 Softwares cálculos y análisis

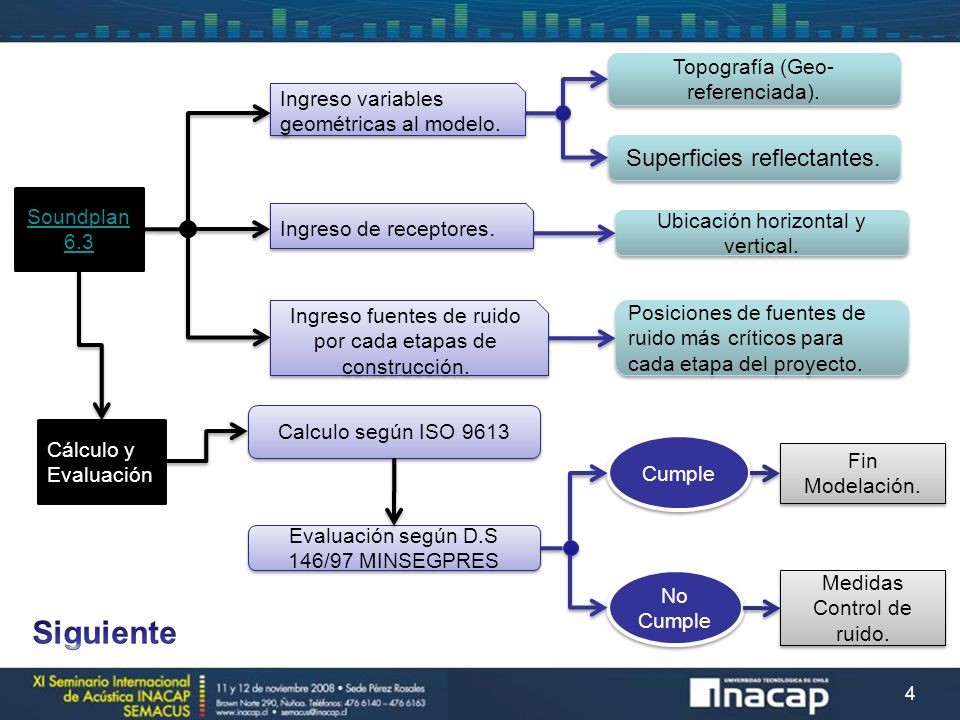

4 4 Soundplan 6.3 Ingreso variables geométricas al modelo. Ingreso de receptores. Ingreso fuentes de ruido por cada etapas de construcción. Topografía (Geo- referenciada). Superficies reflectantes. Ubicación horizontal y vertical. Posiciones de fuentes de ruido más críticos para cada etapa del proyecto. Cálculo y Evaluación Calculo según ISO 9613 Evaluación según D.S 146/97 MINSEGPRES Cumple No Cumple Medidas Control de ruido. Fin Modelación.

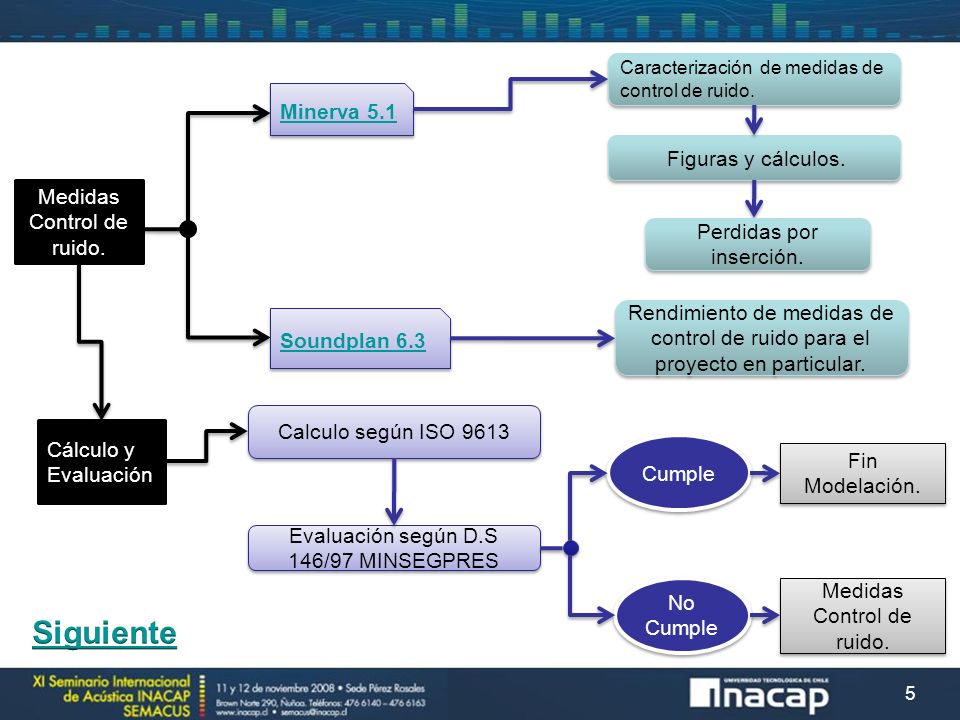

5 5 Medidas Control de ruido. Minerva 5.1 Soundplan 6.3 Caracterización de medidas de control de ruido. Figuras y cálculos. Rendimiento de medidas de control de ruido para el proyecto en particular. Cálculo y Evaluación Calculo según ISO 9613 Evaluación según D.S 146/97 MINSEGPRES Cumple No Cumple Medidas Control de ruido. Fin Modelación. Perdidas por inserción.

6 6 Listado y Horas de funcionamiento de maquinarias y equipos Maquinaría o Equipo Potencia (Hp) Combustibl e Tiempo total de funcionamiento por etapa Total Nivelación y Excavación y Obra Terminaciones ReplanteoSocalzadogruesa Excavadora175Diesel 396 Minicargador150Diesel 396 Rodillo doble125Diesel 45 Placa compactadora vibradora10Diesel 196 Compresor100Eléctrico 792 Vibrador10Eléctrico 1152 Taladro60Eléctrico 23767923168 Rompe pavimento80Eléctrico 23767923168 Camión tolva (escombros)175Diesel 3969632524 Camión betonero (mixer)300Diesel 1152 2 meses 12 meses 4 meses 18 meses Sobre la base de 198 hrs/mes para un equipo Tabla 1. Listado y funcionamiento de maquinarias en cada una de las etapas de construcción. Figura 1. Croquis de Zona de Construcción y Receptores Cercanos

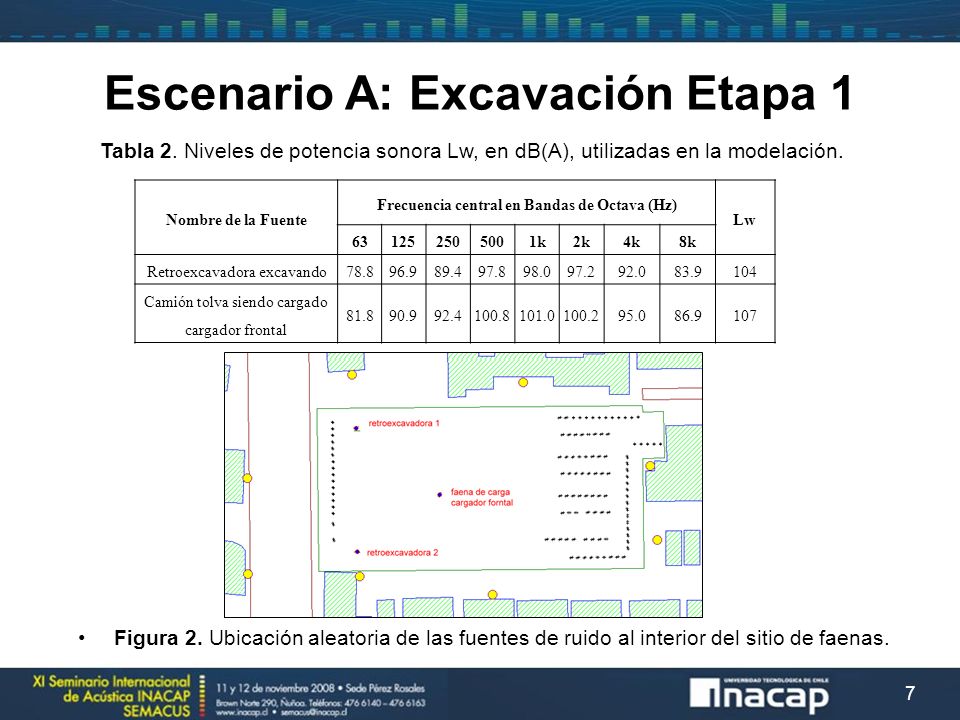

7 7 Nombre de la Fuente Frecuencia central en Bandas de Octava (Hz) Lw 631252505001k2k4k8k Retroexcavadora excavando78.896.989.497.898.097.292.083.9104 Camión tolva siendo cargado cargador frontal 81.890.992.4100.8101.0100.295.086.9107 Escenario A: Excavación Etapa 1 Figura 2. Ubicación aleatoria de las fuentes de ruido al interior del sitio de faenas. Tabla 2. Niveles de potencia sonora Lw, en dB(A), utilizadas en la modelación.

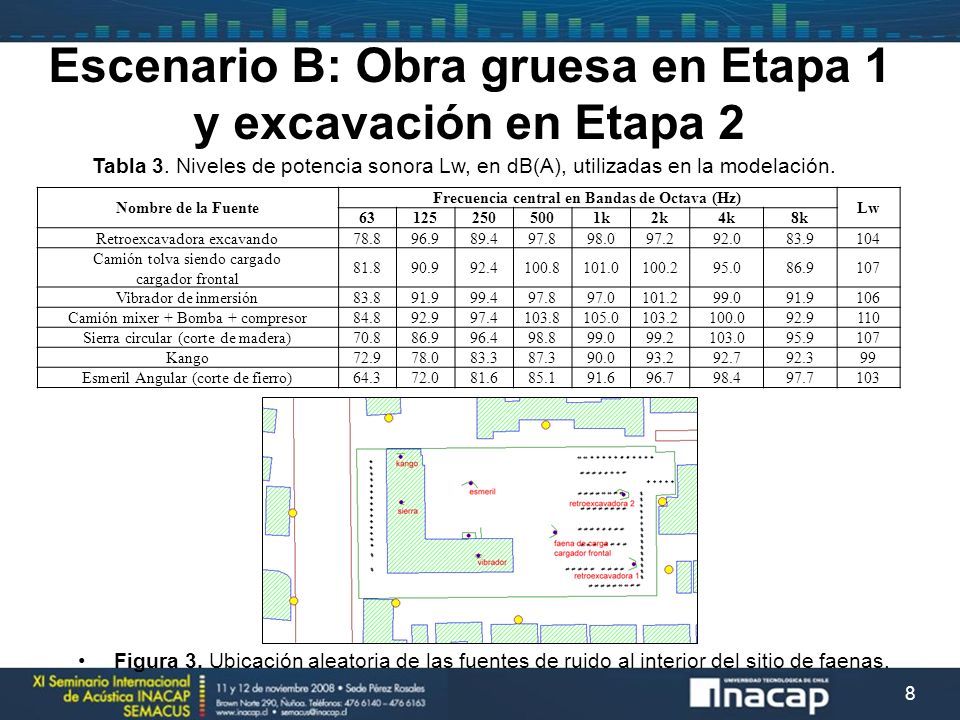

8 8 Nombre de la Fuente Frecuencia central en Bandas de Octava (Hz) Lw 631252505001k2k4k8k Retroexcavadora excavando 78.896.989.497.898.097.292.083.9 104 Camión tolva siendo cargado cargador frontal 81.890.992.4100.8101.0100.295.086.9107 Vibrador de inmersión 83.891.999.497.897.0101.299.091.9 106 Camión mixer + Bomba + compresor 84.892.997.4103.8105.0103.2100.092.9 110 Sierra circular (corte de madera) 70.886.996.498.899.099.2103.095.9 107 Kango 72.978.083.387.390.093.292.792.3 99 Esmeril Angular (corte de fierro) 64.372.081.685.191.696.798.497.7103 Escenario B: Obra gruesa en Etapa 1 y excavación en Etapa 2 Tabla 3. Niveles de potencia sonora Lw, en dB(A), utilizadas en la modelación. Figura 3. Ubicación aleatoria de las fuentes de ruido al interior del sitio de faenas.

9 9 Nombre de la Fuente Frecuencia central en Bandas de Octava (Hz) Lw 631252505001k2k4k8k Vibrador de inmersión83.891.999.497.897.0101.299.091.9106 Camión mixer + Bomba 84.892.997.4103.8105.0103.2100.092.9110 Sierra circular70.886.996.498.899.099.2103.095.9107 Kango72.978.083.387.390.093.292.792.399 Esmeril Angular63.371.080.684.190.695.797.496.7102 Escenario C: Obra gruesa en Etapa 1 y 2 Figura 4. Ubicación aleatoria de las fuentes de ruido al interior del sitio de faenas. Tabla 4. Niveles de potencia sonora Lw, en dB(A), utilizadas en la modelación.

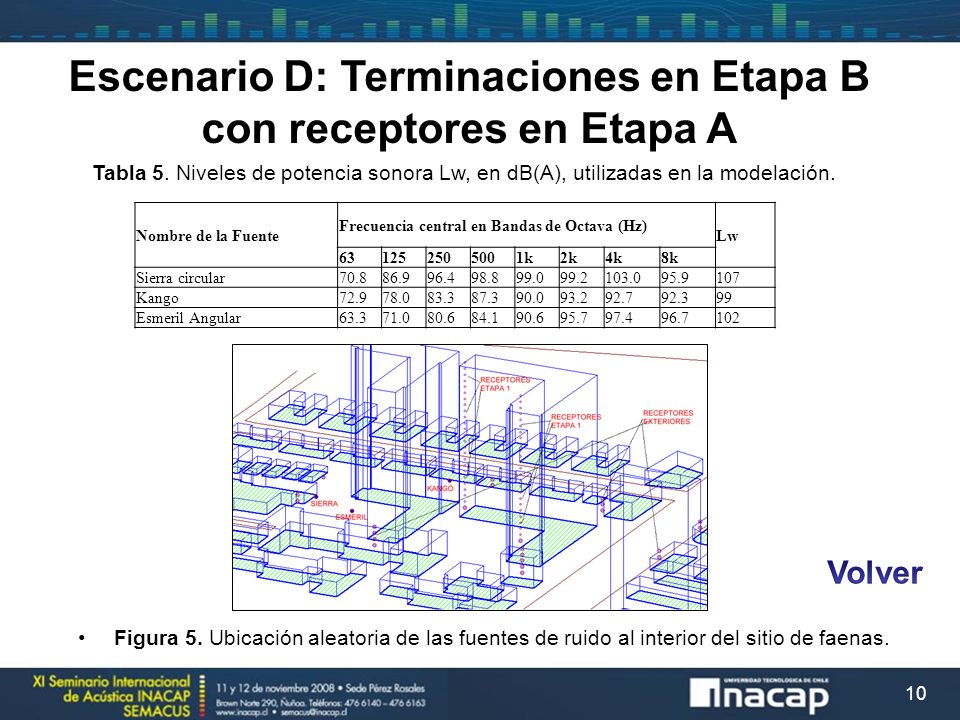

10 10 Nombre de la Fuente Frecuencia central en Bandas de Octava (Hz) Lw 631252505001k2k4k8k Sierra circular70.886.996.498.899.099.2103.095.9107 Kango72.978.083.387.390.093.292.792.399 Esmeril Angular63.371.080.684.190.695.797.496.7102 Escenario D: Terminaciones en Etapa B con receptores en Etapa A Figura 5. Ubicación aleatoria de las fuentes de ruido al interior del sitio de faenas. Tabla 5. Niveles de potencia sonora Lw, en dB(A), utilizadas en la modelación.

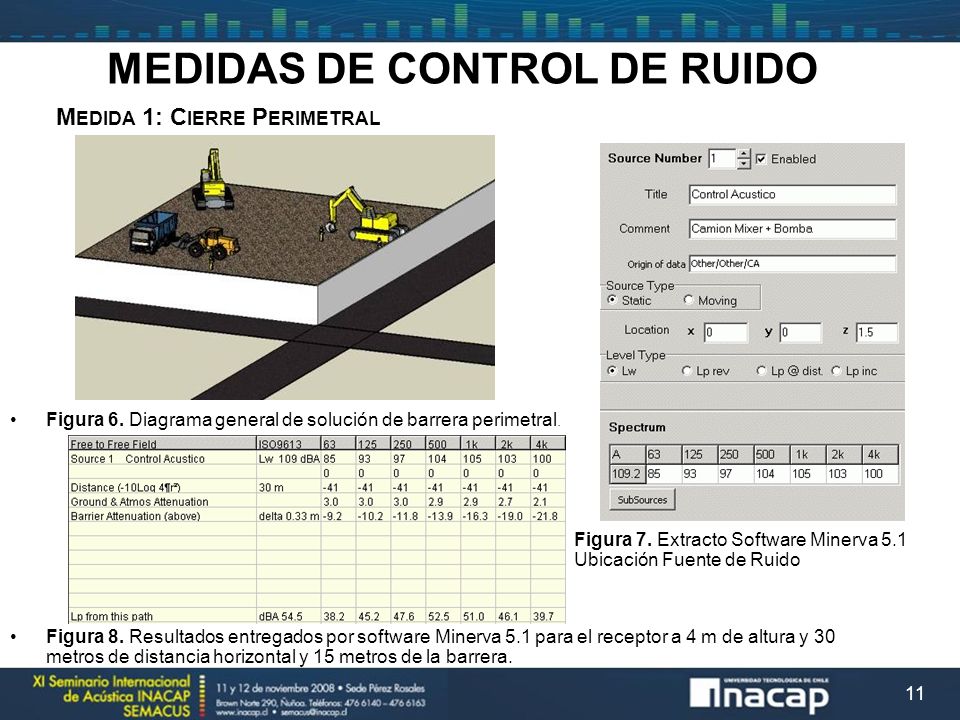

11 11 M EDIDA 1: C IERRE P ERIMETRAL MEDIDAS DE CONTROL DE RUIDO Figura 6. Diagrama general de solución de barrera perimetral. Figura 8. Resultados entregados por software Minerva 5.1 para el receptor a 4 m de altura y 30 metros de distancia horizontal y 15 metros de la barrera. Figura 7. Extracto Software Minerva 5.1 Ubicación Fuente de Ruido

12 12 M EDIDA 2: Túnel Acústico a Camión Mezclador MEDIDAS DE CONTROL DE RUIDO Figura 9. Referencia conceptual de túnel acústico para camión mezclador de hormigón. Figura 10. Implementación de solución en proyecto.

13 13 Distancia al encierroAtenuación dBDistancia al encierroAtenuación dB 1191618 2191718 3191817 419 17 5192017 6192117 7182217 8182317 9182417 10182517 11182617 12182717 13182817 14182917 15183017 Tabla 6. Valores modelados con ISO 9613 con la atenuación proporcionada por el túnel al camión mezclador a distintas distancias. Figura 11. Mapa de atenuación, muestra el rendimiento del túnel a camión mezclador (SoundPlan 6.3). M EDIDA 2: Túnel Acústico a Camión Mezclador MEDIDAS DE CONTROL DE RUIDO

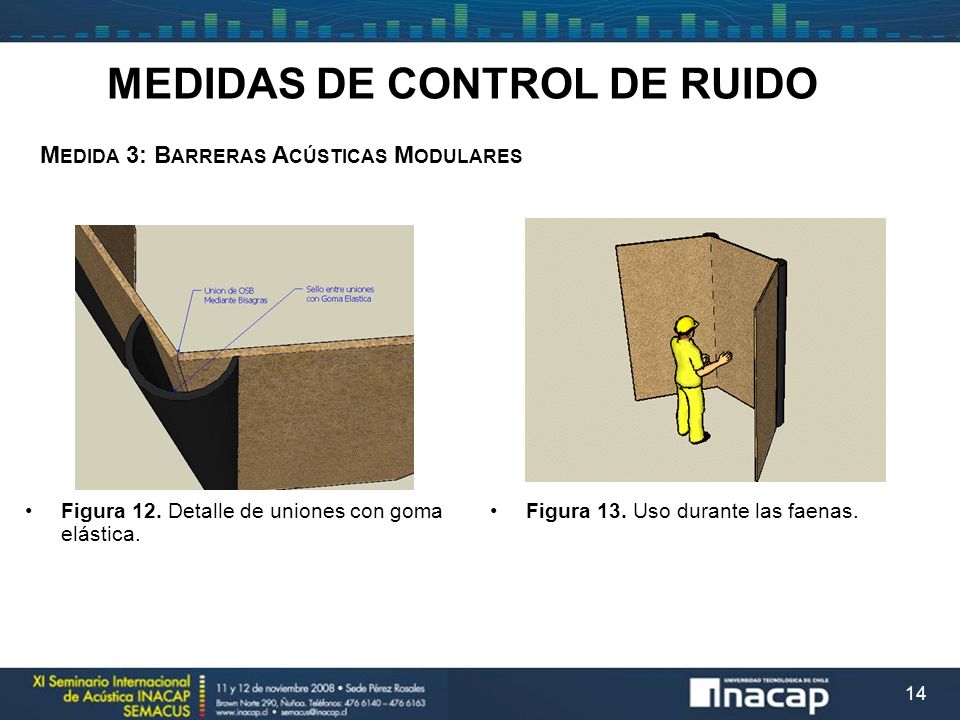

14 14 M EDIDA 3: B ARRERAS A CÚSTICAS M ODULARES MEDIDAS DE CONTROL DE RUIDO Figura 12. Detalle de uniones con goma elástica. Figura 13. Uso durante las faenas.

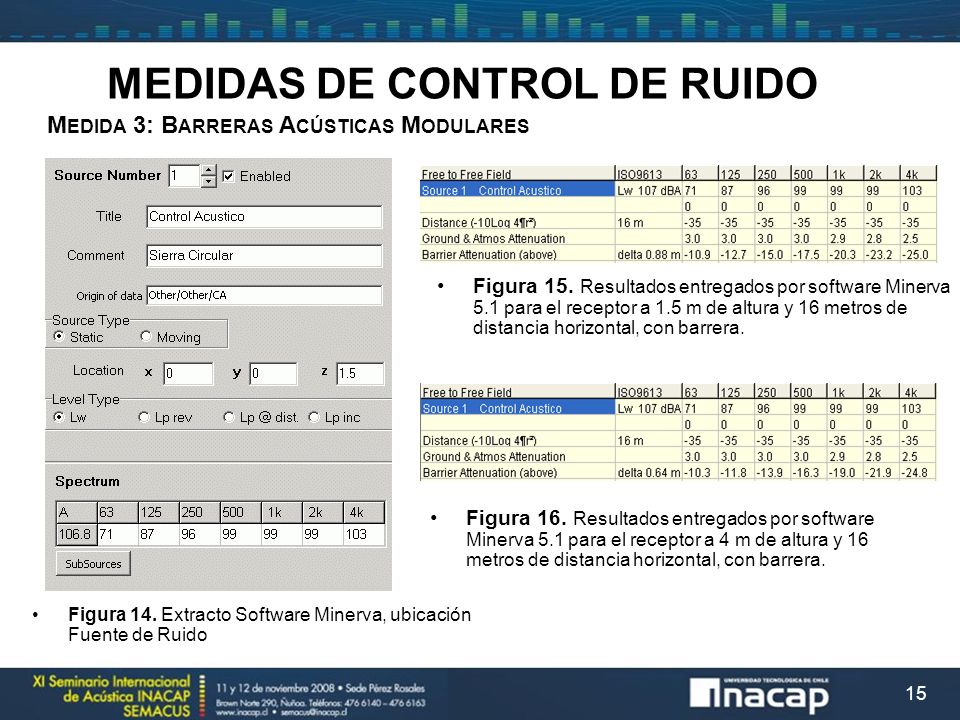

15 15 M EDIDA 3: B ARRERAS A CÚSTICAS M ODULARES MEDIDAS DE CONTROL DE RUIDO Figura 15. Resultados entregados por software Minerva 5.1 para el receptor a 1.5 m de altura y 16 metros de distancia horizontal, con barrera. Figura 16. Resultados entregados por software Minerva 5.1 para el receptor a 4 m de altura y 16 metros de distancia horizontal, con barrera. Figura 14. Extracto Software Minerva, ubicación Fuente de Ruido

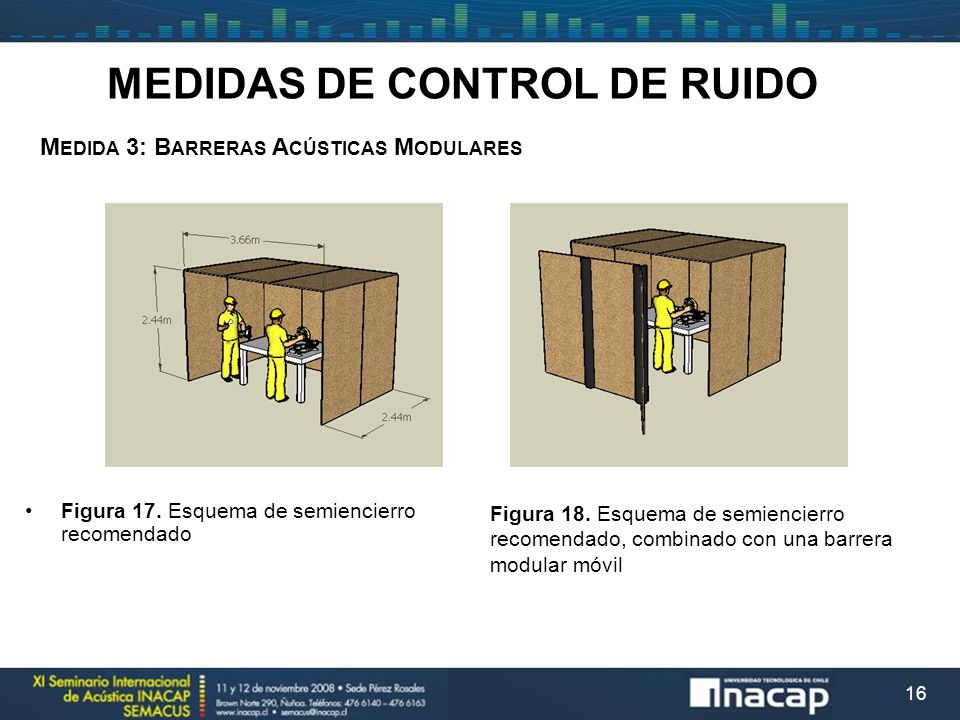

16 16 MEDIDAS DE CONTROL DE RUIDO M EDIDA 3: B ARRERAS A CÚSTICAS M ODULARES Figura 17. Esquema de semiencierro recomendado Figura 18. Esquema de semiencierro recomendado, combinado con una barrera modular móvil

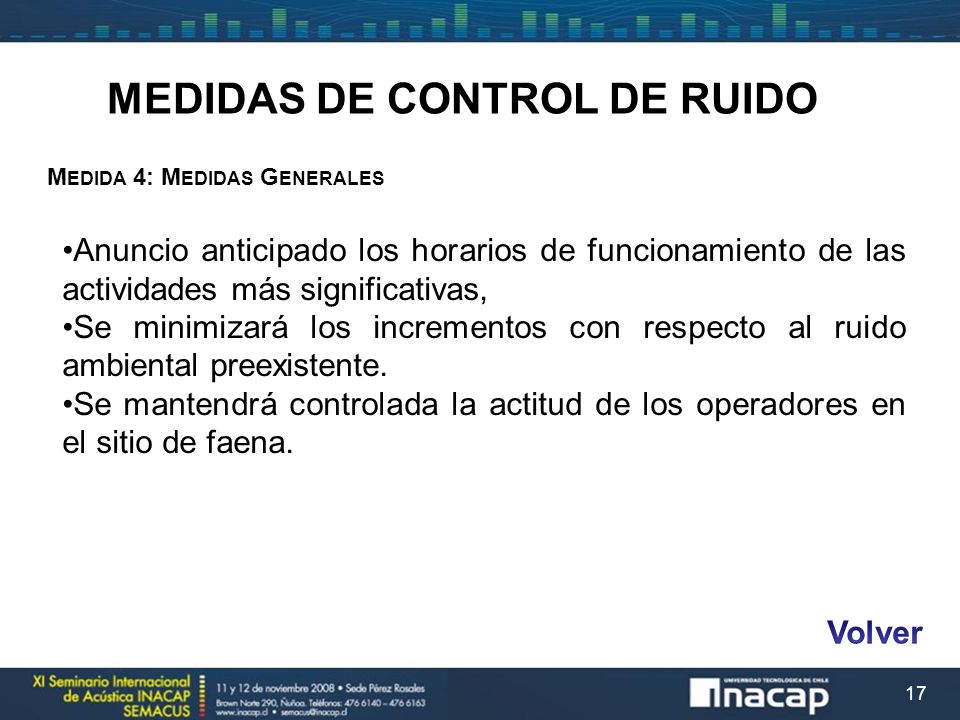

17 17 Anuncio anticipado los horarios de funcionamiento de las actividades más significativas, Se minimizará los incrementos con respecto al ruido ambiental preexistente. Se mantendrá controlada la actitud de los operadores en el sitio de faena. MEDIDAS DE CONTROL DE RUIDO M EDIDA 4: M EDIDAS G ENERALES

18 18 MODELACIÓN AMBIENTE SONORO CONSIDERANDO MEDIDAS DE CONTROL Figura 21. Ubicación de elementos integrados al cálculo escenario 2 con medidas de control de ruido. Figura 22. Se muestra ejemplo de elementos integrados al cálculo de los niveles de ruido.

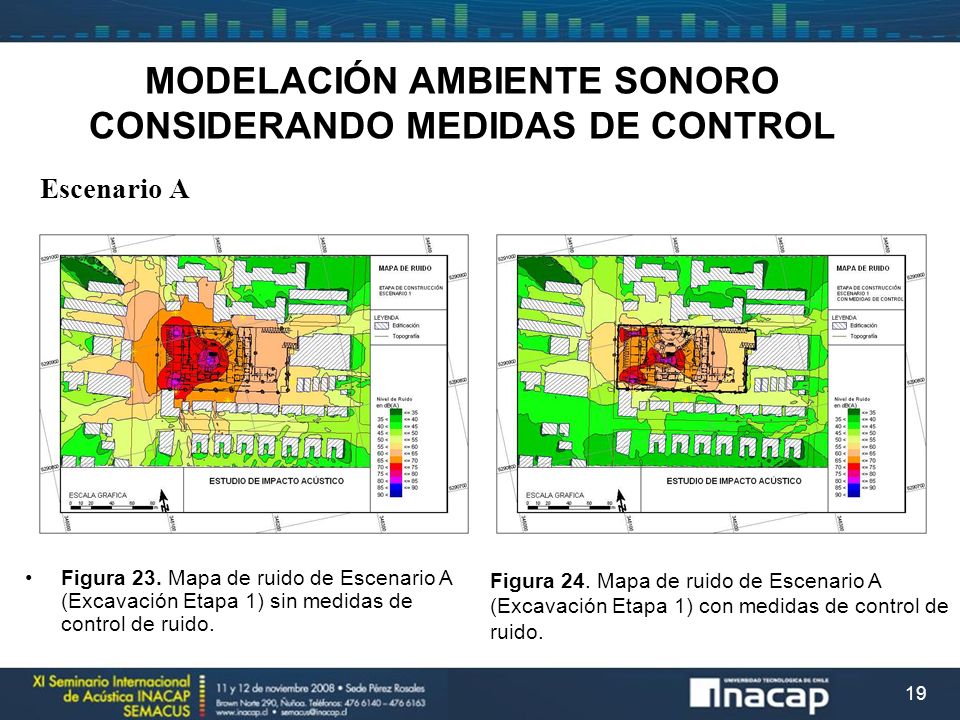

19 19 MODELACIÓN AMBIENTE SONORO CONSIDERANDO MEDIDAS DE CONTROL Escenario A Figura 23. Mapa de ruido de Escenario A (Excavación Etapa 1) sin medidas de control de ruido. Figura 24. Mapa de ruido de Escenario A (Excavación Etapa 1) con medidas de control de ruido.

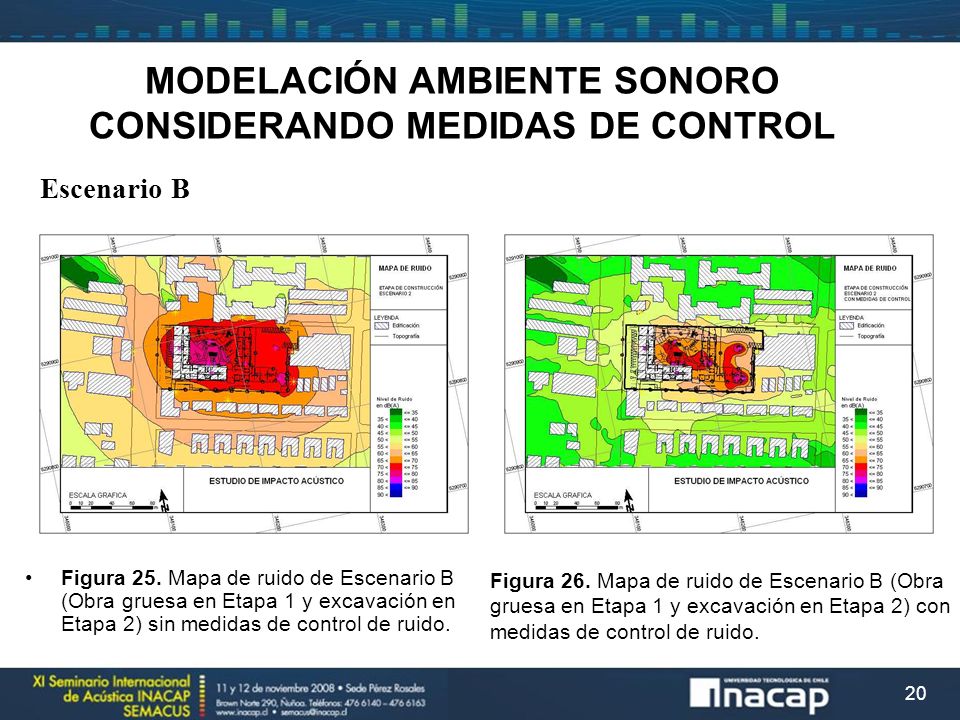

20 20 MODELACIÓN AMBIENTE SONORO CONSIDERANDO MEDIDAS DE CONTROL Escenario B Figura 25. Mapa de ruido de Escenario B (Obra gruesa en Etapa 1 y excavación en Etapa 2) sin medidas de control de ruido. Figura 26. Mapa de ruido de Escenario B (Obra gruesa en Etapa 1 y excavación en Etapa 2) con medidas de control de ruido.

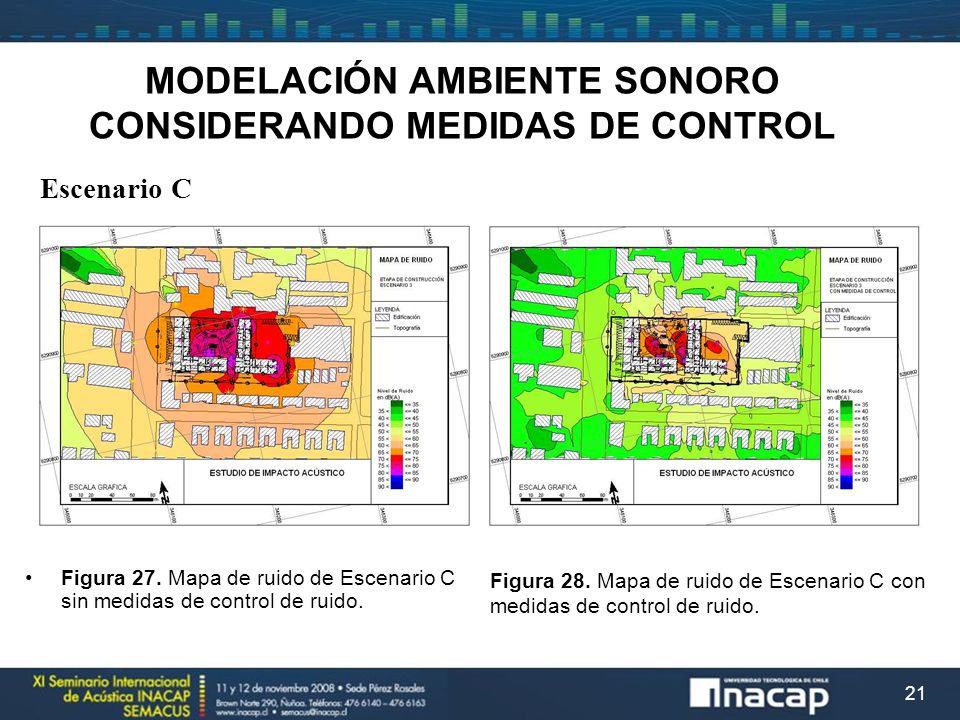

21 21 MODELACIÓN AMBIENTE SONORO CONSIDERANDO MEDIDAS DE CONTROL Escenario C Figura 27. Mapa de ruido de Escenario C sin medidas de control de ruido. Figura 28. Mapa de ruido de Escenario C con medidas de control de ruido.

22 22 MODELACIÓN AMBIENTE SONORO CONSIDERANDO MEDIDAS DE CONTROL Escenario D Figura 29. Mapa de ruido de Escenario D sin medidas de control de ruido. Figura 30. Mapa de ruido de Escenario D con medidas de control de ruido.

23 23 IEC 61672-1:2002, Electroacoustics – Sound Level Meters – Part 1: Specifications. ISO 9613-2:1996, Acoustics Attenuation of Sound during Propagation Outdoors. Part 2: General Method of calculation. ISO 9613 Parte I y II Attenuation of sound during propagation outdoors. Software Designers & Consulting Engineers for Noise Control & Environmental Protection SoundPLAN TM 6.3 – User Manual. BS 5228: 1984. British Standard Noise and vibration control on construction and open sites. Decreto Supremo Nº 146/97 Reglamento sobre niveles máximos permisibles de ruidos molestos generados por fuentes fijas.17 de abril de 1998. MINSEGPRES. B IBLIOGRAFÍA

24 METODOLOGÍA DE MODELAMIENTO PREDICTIVO DEL RUIDO GENERADO POR CONSTRUCCIONES EN ZONAS URBANAS DE ALTA DENSIDAD POBLACIONAL. Gracias, Preguntas. 24
