1 CUARTA GENERACIÓN DE CONCESIONES 4G Tercera Ola
PROYECTO PAMPLONA-CÚCUTA

2 PROYECTO PAMPLONA-CÚCUTA
Localización Peaje Los Acacios Peaje V. Pamplona Peaje Pamplonita L= 63 km

3 PROYECTO PAMPLONA-CÚCUTA
UF 1: Variante Pamplona Peaje Los Acacios DAA Aprobado* 9 predios 13,94 ha Túnel Bidireccional L= 1.3 km L= 4,02 km * DAA realizado por el Concesionario San Simón.

4 PROYECTO PAMPLONA-CÚCUTA
UF 2: Helicoidal Peaje Los Acacios DAA Aprobado* 68 predios 63,32ha Túnel Unidireccional L= 0,6 km L= 8,5 km * DAA realizado por el Concesionario San Simón.

5 Pronunciamiento de No DAA emitido por la ANLA
PROYECTO PAMPLONA-CÚCUTA UF 3: Túneles Pamplonita – El Diamante Peaje Los Acacios Pronunciamiento de No DAA emitido por la ANLA Túnel Unidireccional L= 0,4 km Túnel Unidireccional L= 1,2 km 138 predios 66,82 ha L= 14,45 km

6 Pronunciamiento de No DAA emitido por la ANLA
PROYECTO PAMPLONA-CÚCUTA UF 4: El Diamante - La Don Juana Peaje Los Acacios Pronunciamiento de No DAA emitido por la ANLA 66 predios 115,79 ha L= 17,86 km

7 Pronunciamiento de No DAA emitido por la ANLA
PROYECTO PAMPLONA-CÚCUTA UF 5: La Don Juana - Peaje Los Acacios Peaje Los Acacios Túnel Unidireccional L= 0,2 km Túnel Unidireccional L= 0,6 km Pronunciamiento de No DAA emitido por la ANLA 15 predios 27,92 ha L= 5,84 km

8 PROYECTO PAMPLONA-CÚCUTA
UF 6: Vía Existente (R5505) PR – PR Peaje Los Acacios Licencia Ambiental** L= 63 km ** Aplicable licencia ambiental existente general para la construcción de la 2da Calzada entre el K y el K-0 de acuerdo a los diseños de San Simón para este tramo. A los tramos de Rehabilitación y Mantenimiento aplica PAGA.

9 PROYECTO PAMPLONA - CÚCUTA
Puentes y Viaductos Construcción de 44 Puentes y Viaductos nuevos, con una longitud total de 5 km.

10 Socialización Pamplona
PROYECTO PAMPLONA-CÚCUTA Gestión Social Socialización Cúcuta 21 de mayo de 2015 Socialización Pamplona 21 de mayo de 2015

11 PROYECTO PAMPLONA-CÚCUTA
Plazo y Cronograma Concesión

12 PROYECTO PAMPLONA - CÚCUTA
Inversión estimada CAPEX TOTAL $ Millones Cifras en pesos de diciembre de 2013

13 PROYECTO PAMPLONA - CÚCUTA
Inversión estimada OPEX TOTAL $ Millones Cifras en pesos de diciembre de 2013

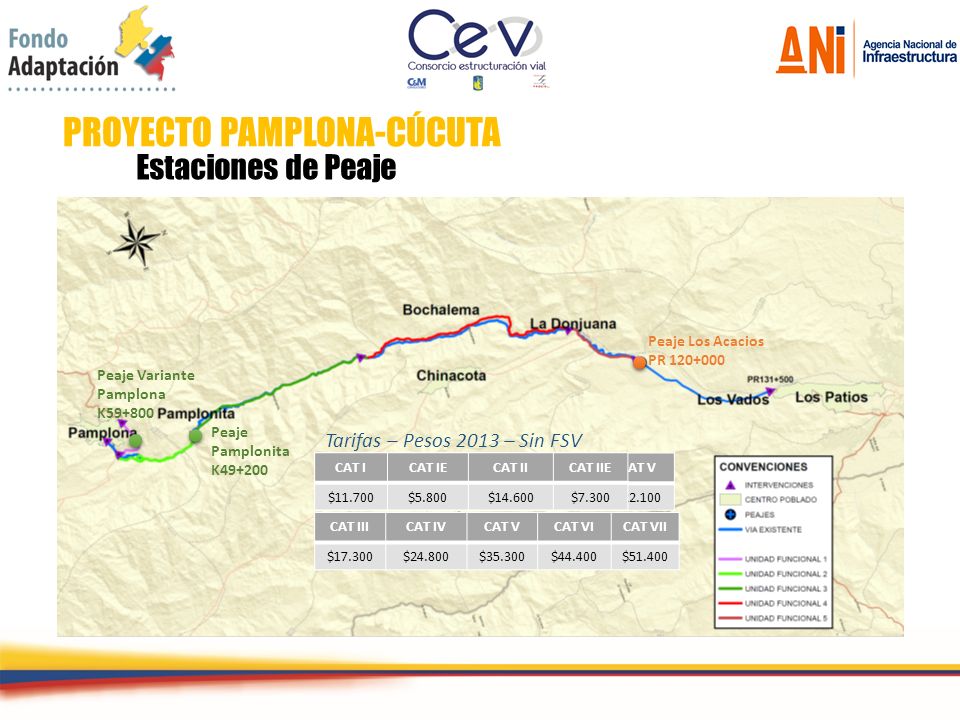

14 PROYECTO PAMPLONA-CÚCUTA
Estaciones de Peaje Peaje Los Acacios PR Peaje Variante Pamplona K59+800 Peaje Pamplonita K49+200 Tarifas – Pesos 2013 – Sin FSV CAT I CAT IE CAT II CAT IIE $11.700 $5.800 $14.600 $7.300 CAT I CAT II CAT III CAT IV CAT V $4.600 $6.700 $15.000 $19.400 $22.100 CAT III CAT IV CAT V CAT VI CAT VII $17.300 $24.800 $35.300 $44.400 $51.400

15 PROYECTO PAMPLONA-CÚCUTA
Tráfico Promedio Diario Año 2015 2020 2025 2030 2035 2040 Total 6.440 8.002 9.781 11.434 13.238 14.616

16 PROYECTO PAMPLONA-CÚCUTA
Tráfico Promedio Diario Año 2020 2025 2030 2035 2040 Total 1.430 1.715 1.987 2.254 2.489

17 PROYECTO PAMPLONA-CÚCUTA
Tráfico Promedio Diario Año 2020 2025 2030 2035 2040 Total 5.357 6.539 7.677 8.853 9.774

18 PROYECTO PAMPLONA - CÚCUTA
Ingresos peajes Total Ingresos Peajes: $ Cifras en pesos de diciembre de 2013

19 Aporte Anual (Millones)
PROYECTO PAMPLONA - CÚCUTA Perfil Vigencias Futuras Total Ingresos Vigencias Futuras: $ AÑO 2019 2020 2021 Aporte Anual (Millones) 34.757 81.003 Cifras en pesos de diciembre de 2013

20 PROYECTO PAMPLONA - CÚCUTA
Ingresos del Proyecto Total Ingresos: $5,0 Billones Cifras en pesos de diciembre de 2013

21 PROYECTO PAMPLONA - CÚCUTA
Aportes al Fondo de Contingencias Área Tipo de Riesgo Asignación Comercial Menores ingresos por disminución del recaudo de peajes Público Variación de ingresos derivados de la fecha de entrega de los peajes existentes Predial Sobrecostos por adquisición (incluyendo expropiación) y compensaciones socioeconómicas Público-Privado Ambiental & Social Sobrecostos por compensaciones socio ambientales Redes Sobrecosto por interferencia de redes Construcción Sobrecostos derivados de mayor cantidad de obras en túneles con soporte parcial por riesgo geológico Total Aportes: $126 mil millones Cifras en pesos de diciembre de 2013

22 PROYECTO PAMPLONA - CÚCUTA
Cronograma de Licitación ACTIVIDAD FECHA LUGAR Publicación del Proyecto de Pliego de Condiciones y Anexos 23 de noviembre de 2015 SECOP ( Resolución de Apertura de la Licitación Pública y publicación del Pliego de Condiciones definitivo 14 de diciembre de 2015 Cierre del plazo de la Licitación Pública 18 de marzo de 2016 a las 10:00 a.m. Agencia Nacional de Infraestructura Audiencia de Apertura de Sobre No. 2, e instalación de Audiencia Pública de Adjudicación 29 de abril de 2016 a las 10:00 a.m.
