1 POLIESTIRENO EXPANDIDO

2 Argentina: Telgopor. Bolivia: Plastoformo. Colombia: Icopor. Costa Rica: Estereofón. Chile: Plumavit o Aislapol. Ecuador: Espuma-flex. El Salvador: Durapax. España: Porespan, porexpan, poliexpan o corcho blanco. Guatemala: Uropor o Duroport. México: Unicel o Frigolit. Nicaragua: Poroplás. Perú: Tecnopor. Uruguay: Espuma plast. Venezuela: Anime. Expanded Polystyrene Foam (EPF) Expanded Polystyrene (EPS) Styrofoam Nombres

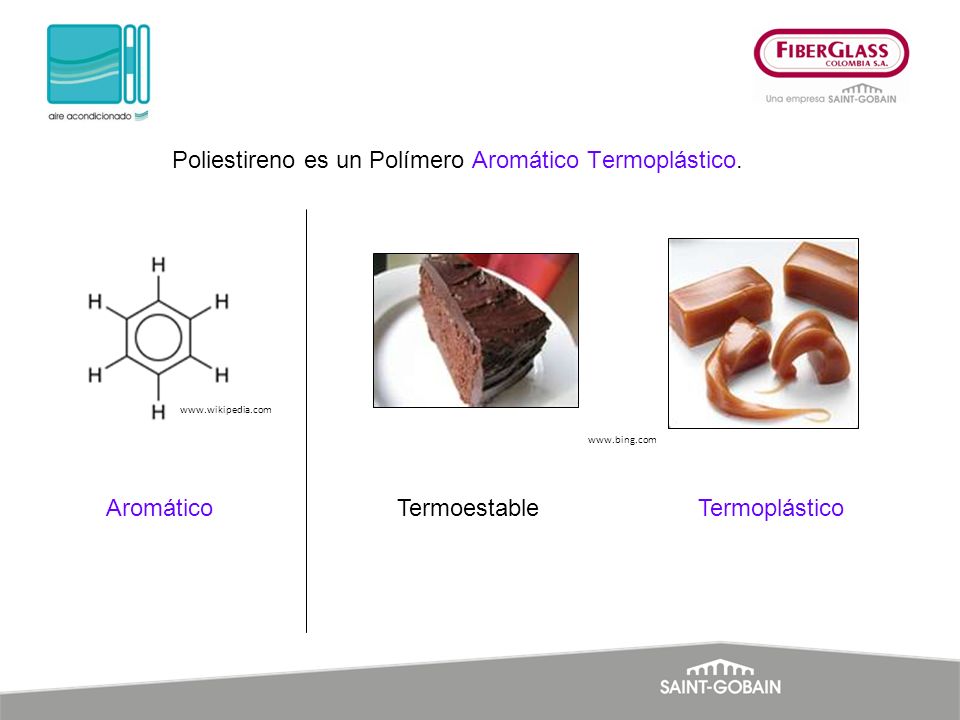

3 Poliestireno es un Polímero Aromático Termoplástico. Aromático TermoestableTermoplástico

4 El producto de la polimerización del estireno puro se denomina poliestireno cristal o poliestireno de uso general (GPPS, siglas en inglés). Es un sólido transparente, duro y frágil. Estructura Molecular

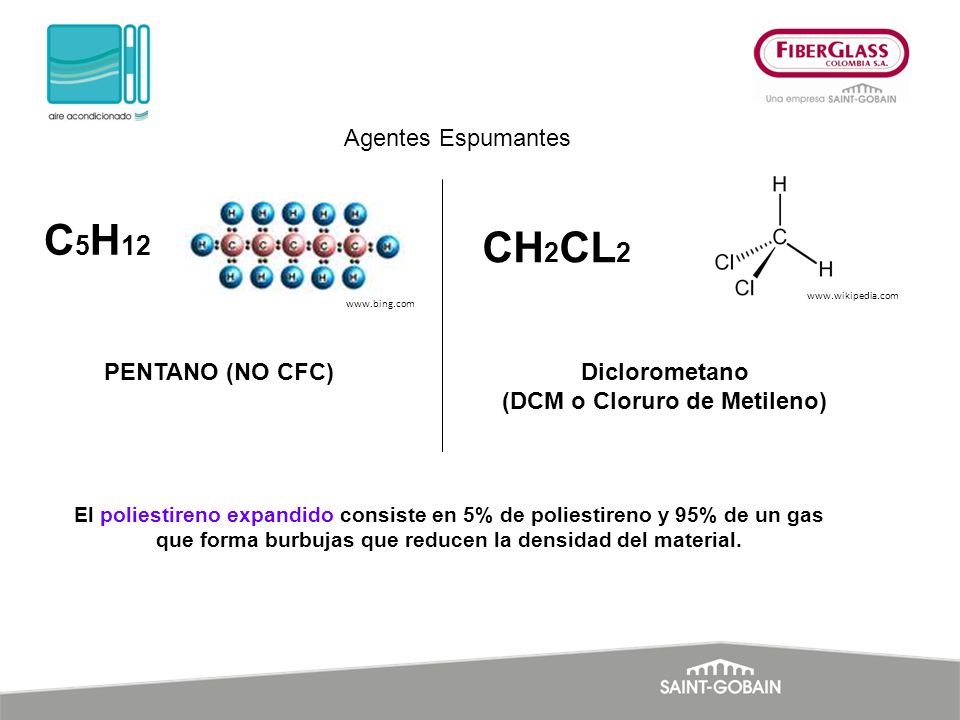

5 El poliestireno expandido consiste en 5% de poliestireno y 95% de un gas que forma burbujas que reducen la densidad del material. C 5 H 12 PENTANO (NO CFC) Diclorometano (DCM o Cloruro de Metileno) CH 2 CL 2 Agentes Espumantes

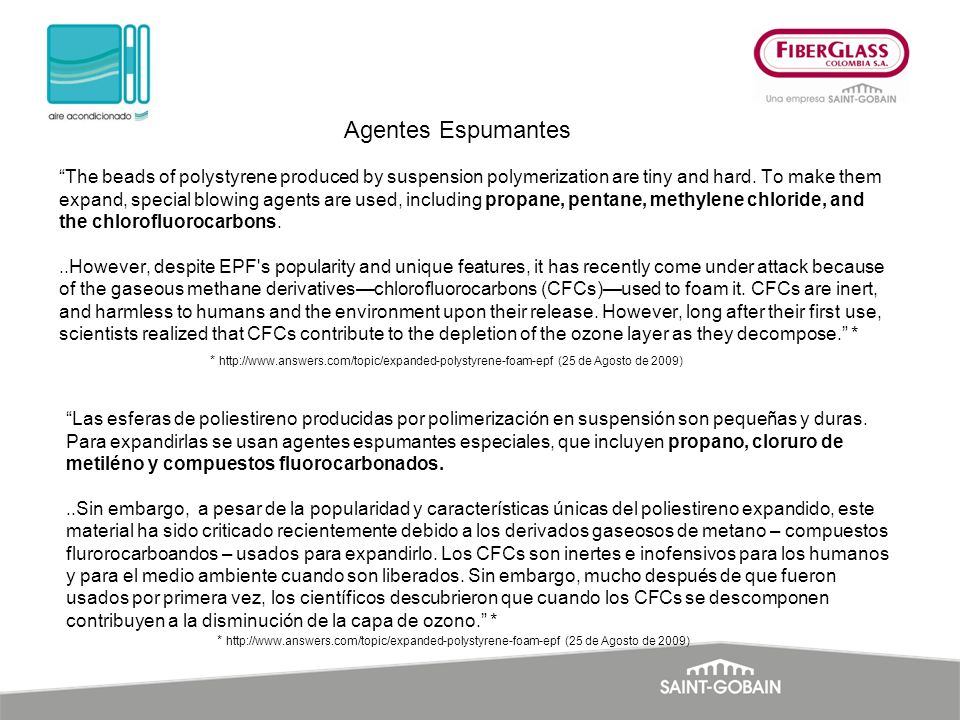

6 The beads of polystyrene produced by suspension polymerization are tiny and hard. To make them expand, special blowing agents are used, including propane, pentane, methylene chloride, and the chlorofluorocarbons...However, despite EPF's popularity and unique features, it has recently come under attack because of the gaseous methane derivativeschlorofluorocarbons (CFCs)used to foam it. CFCs are inert, and harmless to humans and the environment upon their release. However, long after their first use, scientists realized that CFCs contribute to the depletion of the ozone layer as they decompose. * * (25 de Agosto de 2009) Agentes Espumantes Las esferas de poliestireno producidas por polimerización en suspensión son pequeñas y duras. Para expandirlas se usan agentes espumantes especiales, que incluyen propano, cloruro de metiléno y compuestos fluorocarbonados...Sin embargo, a pesar de la popularidad y características únicas del poliestireno expandido, este material ha sido criticado recientemente debido a los derivados gaseosos de metano – compuestos flurorocarboandos – usados para expandirlo. Los CFCs son inertes e inofensivos para los humanos y para el medio ambiente cuando son liberados. Sin embargo, mucho después de que fueron usados por primera vez, los científicos descubrieron que cuando los CFCs se descomponen contribuyen a la disminución de la capa de ozono. * * (25 de Agosto de 2009)

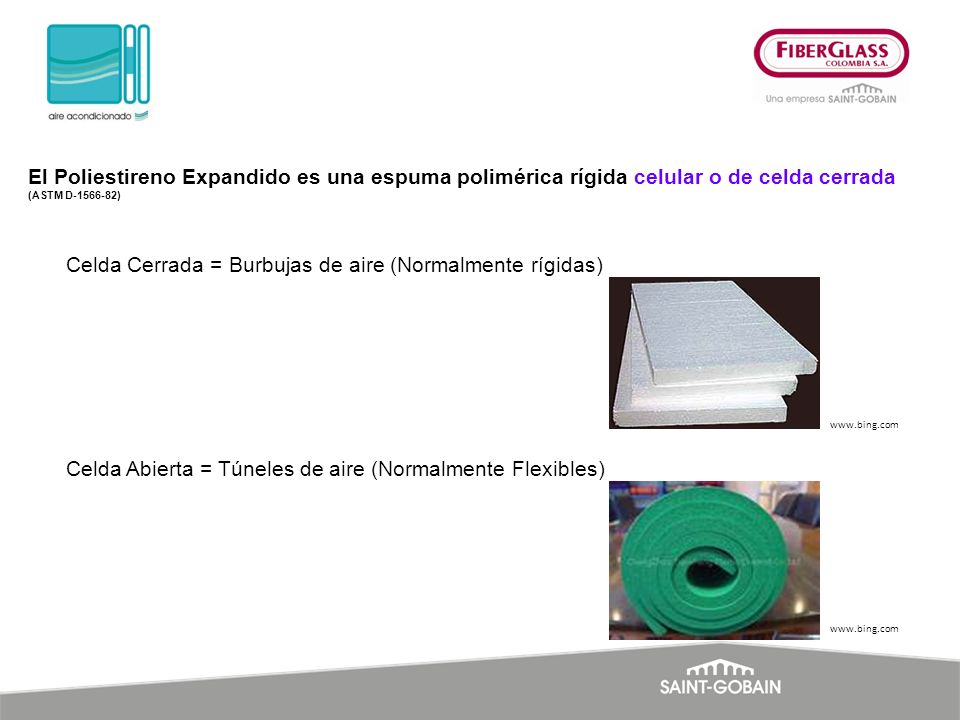

7 El Poliestireno Expandido es una espuma polimérica rígida celular o de celda cerrada (ASTM D ) Celda Cerrada = Burbujas de aire (Normalmente rígidas) Celda Abierta = Túneles de aire (Normalmente Flexibles)

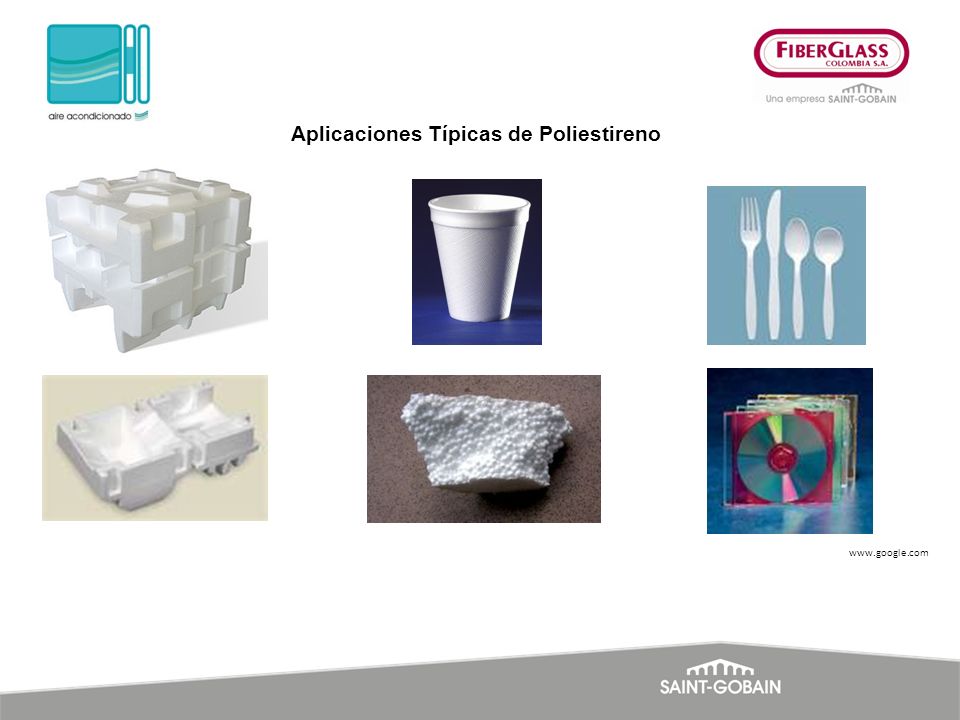

8 Aplicaciones Típicas de Poliestireno

9 Otras Aplicaciones del Poliestireno

10 Resistencia al Fuego

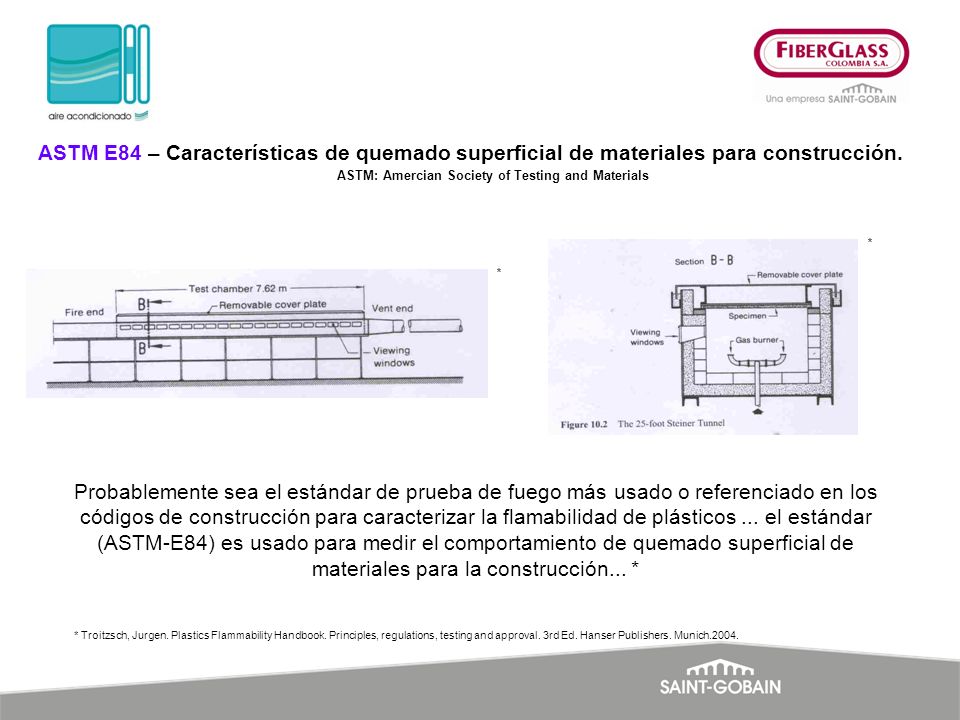

11 Probablemente sea el estándar de prueba de fuego más usado o referenciado en los códigos de construcción para caracterizar la flamabilidad de plásticos... el estándar (ASTM-E84) es usado para medir el comportamiento de quemado superficial de materiales para la construcción... * * Troitzsch, Jurgen. Plastics Flammability Handbook. Principles, regulations, testing and approval. 3rd Ed. Hanser Publishers. Munich * * ASTM E84 – Características de quemado superficial de materiales para construcción. ASTM: Amercian Society of Testing and Materials

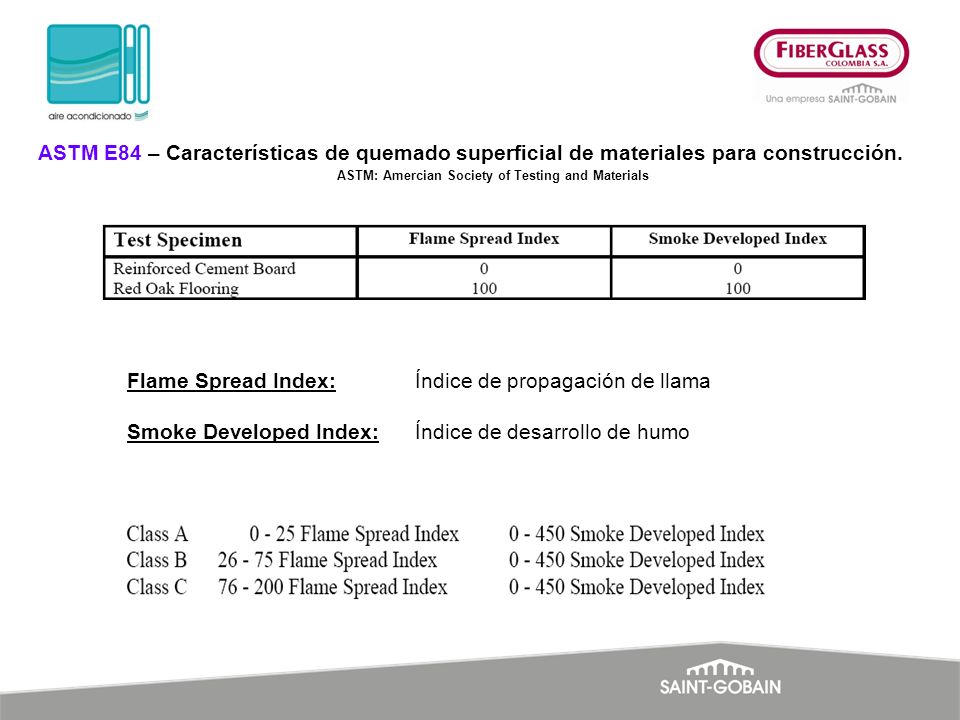

12 ASTM E84 – Características de quemado superficial de materiales para construcción. Flame Spread Index: Índice de propagación de llama Smoke Developed Index: Índice de desarrollo de humo ASTM: Amercian Society of Testing and Materials

13 NFPA 90A y NFPA 90B Es un estándar de protección contra fuego que trata las Instalaciones de Aire Acondicionado y Sistemas de Ventilación. Reconoce que el sistema de ductos tiene el potencial de transportar humo, gases calientes y llamas de un área a otra… requiere clasificación FS/SD 25/50 según ASTM E84…es citado en la mayoría de códigos de construcción de Estados Unidos. Es usado para garantizar protección de vidas humanas en las construcciones. (27 Ago 2009) – Bulletin 024, Oct N ational F ire P rotection A gency

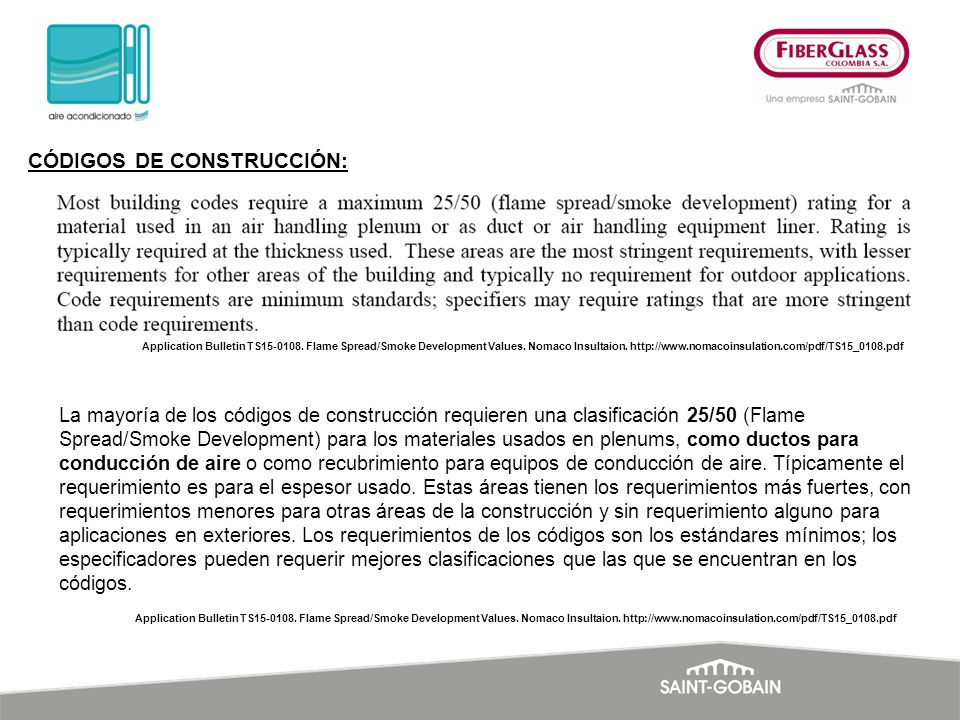

14 Application Bulletin TS Flame Spread/Smoke Development Values. Nomaco Insultaion. CÓDIGOS DE CONSTRUCCIÓN: La mayoría de los códigos de construcción requieren una clasificación 25/50 (Flame Spread/Smoke Development) para los materiales usados en plenums, como ductos para conducción de aire o como recubrimiento para equipos de conducción de aire. Típicamente el requerimiento es para el espesor usado. Estas áreas tienen los requerimientos más fuertes, con requerimientos menores para otras áreas de la construcción y sin requerimiento alguno para aplicaciones en exteriores. Los requerimientos de los códigos son los estándares mínimos; los especificadores pueden requerir mejores clasificaciones que las que se encuentran en los códigos. Application Bulletin TS Flame Spread/Smoke Development Values. Nomaco Insultaion.

15 Todos los productos para aire acondicionado y ventilación de FiberGlass Colombia tienen clasificación: ASTM E84 Flame Spread / Smoke Development = 25 /50 La gran mayoría de productos de Poliestireno Expandido (incluso aquellos con retardante de llama) tienen una clasificación: ASTM E84 Flame Spread / Smoke Development: mayor o igual a 25 / 450

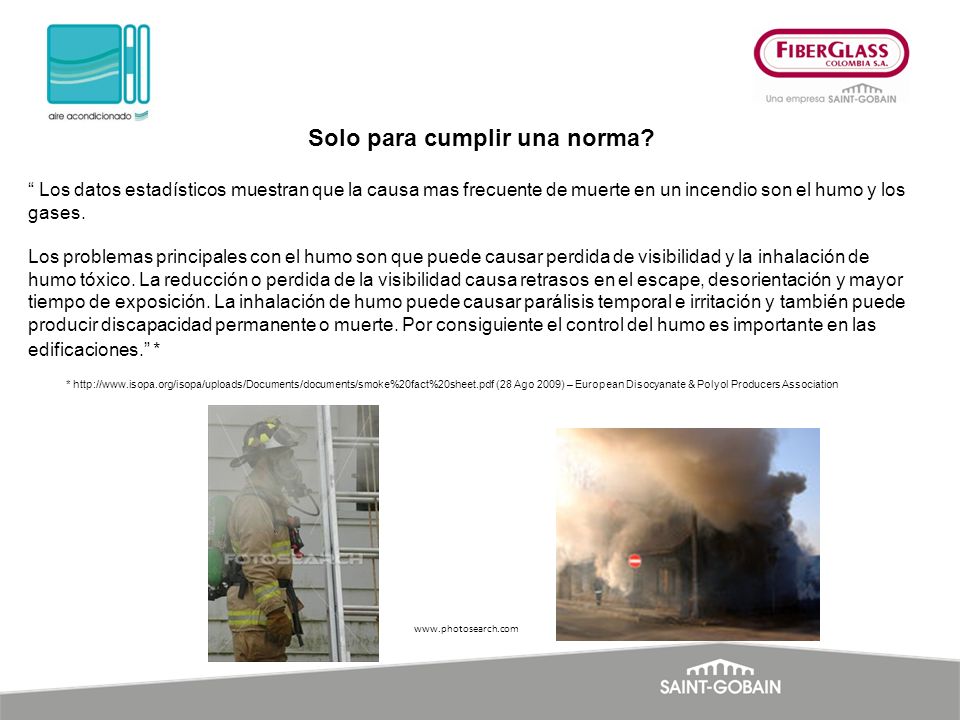

16 Solo para cumplir una norma? Los datos estadísticos muestran que la causa mas frecuente de muerte en un incendio son el humo y los gases. Los problemas principales con el humo son que puede causar perdida de visibilidad y la inhalación de humo tóxico. La reducción o perdida de la visibilidad causa retrasos en el escape, desorientación y mayor tiempo de exposición. La inhalación de humo puede causar parálisis temporal e irritación y también puede producir discapacidad permanente o muerte. Por consiguiente el control del humo es importante en las edificaciones. * * (28 Ago 2009) – European Disocyanate & Polyol Producers Association

17 Solo para cumplir una norma? - A través de los ductos de aire acondicionado el humo puede viajar a otras áreas de la construcción donde aún no hay fuego. - Debido al humo un nuevo incendio puede iniciarse en un lugar de la construcción donde aún no existían llamas (Cortos circuitos).

18 Temperatura de Aplicación

19 Papadopoulos, A.M.. State of the art in thermal insulation materials and aims for future developments. Department of Mechanical Engineering, Aristotle University, Thesaloniki, Greece. 31 March (www.sciencedirect.com) Temperatura de servicio máxima de placas de poliestireno expandido: 74 – 80 °C.* * Klempner, Daniel. Handbook of Polymeric Foams and Foam Technology.Hanser Publishers, Munich (Tabla 7.2) Temperatura de Aplicación

20 Perdida de propiedades mecánicas Goteo Desprendimiento Temperatura de Aplicación

21 Otros Factores

22 La conductividad térmica de una espuma polimérica de celda cerrada puede cambiar debido a envejecimiento bajo condiciones ambientales, si la composición del gas es afectada pór envejecimiento. Este es el caso cuando Oxigeno o Nitrogeno se difunden dentro de celdas de espumas de poliestireno que contienen agentes espumantes fluorocarbonados. Klempner, Daniel. Handbook of Polymeric Foams and Foam Technology.Hanser Publishers, Munich (Pag. 205)

23 Las propiedades acústicas de los polímeros son alteradas en una estructura celular. La transmisión de sonido cambia levemente, porque depende principalmente de la densidad de la barrera, que en este caso es la fase polimérica de la espuma. Por consiguiente, los polímeros de celda cerrada son materiales con mínima capacidad para reducir la transmisión de ruido. Klempner, Daniel. Handbook of Polymeric Foams and Foam Technology.Hanser Publishers, Munich (Pag. 207)

24 Según un reporte de 1986 de la EPA (siglas en inglés de "Agencia de Protección al Medioambiente", organismo del gobierno norteamericano) el poliestireno se clasificaba como el quinto producto químico cuya producción generaba más desechos peligrosos.

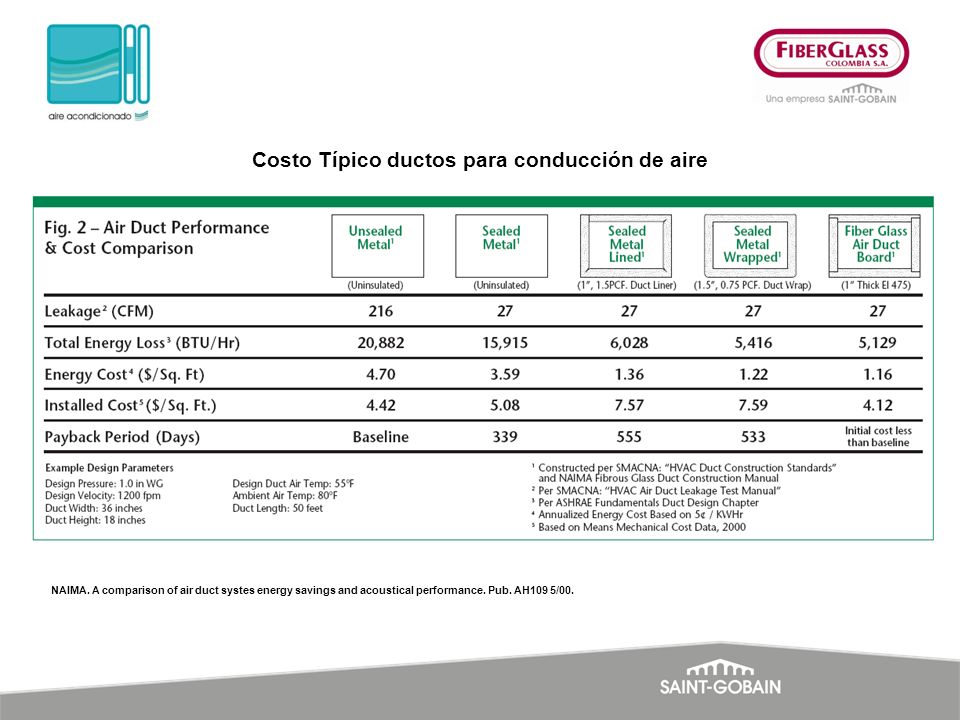

25 Costo Típico ductos para conducción de aire NAIMA. A comparison of air duct systes energy savings and acoustical performance. Pub. AH109 5/00.

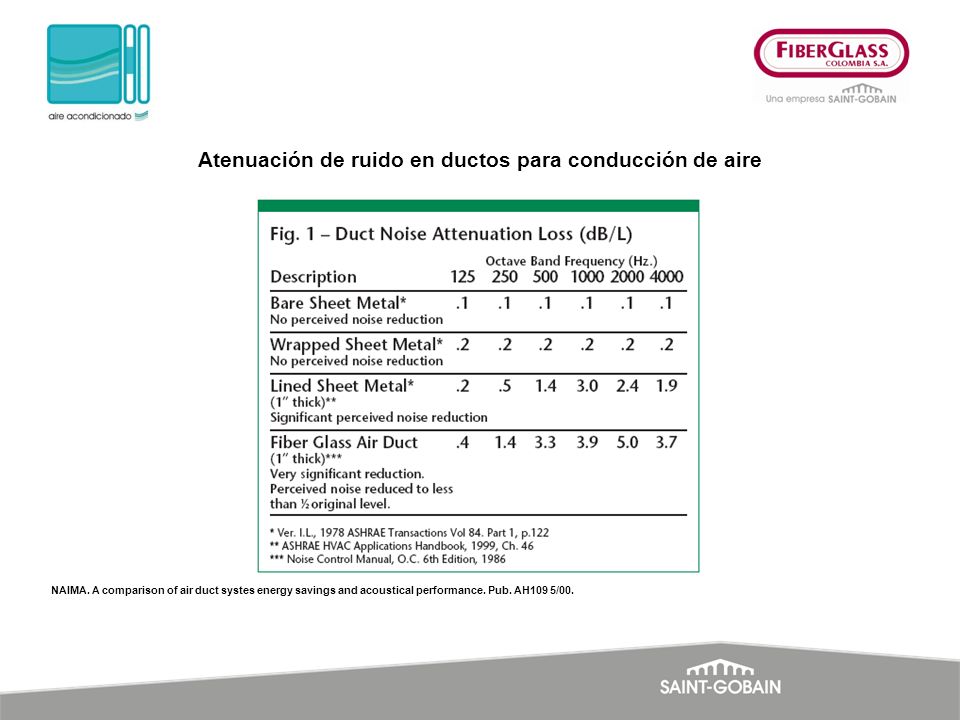

26 Atenuación de ruido en ductos para conducción de aire NAIMA. A comparison of air duct systes energy savings and acoustical performance. Pub. AH109 5/00.

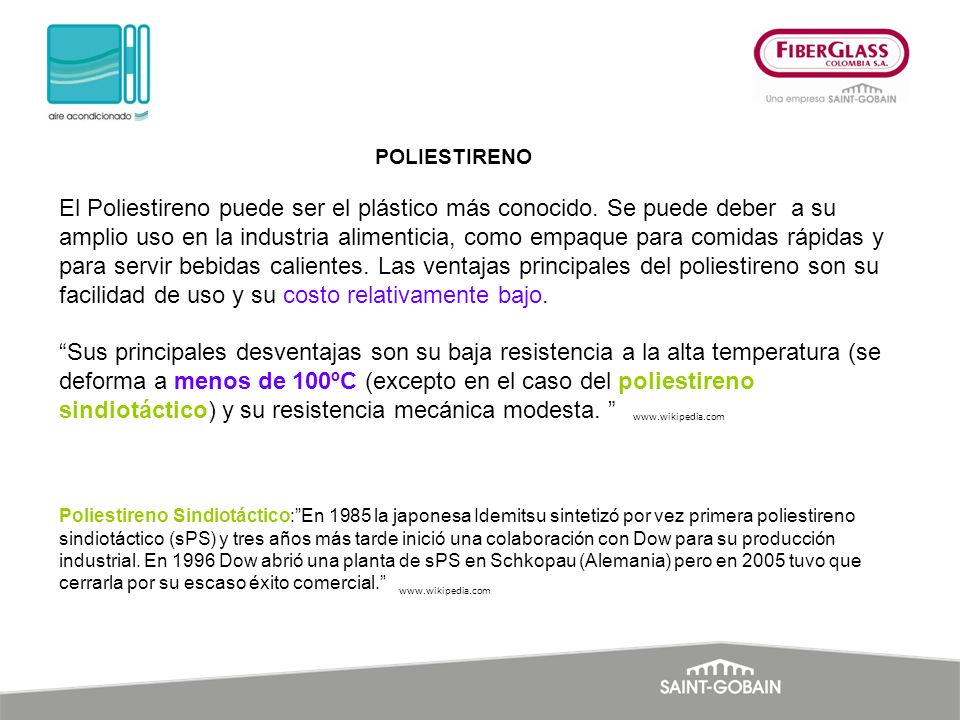

27 El Poliestireno puede ser el plástico más conocido. Se puede deber a su amplio uso en la industria alimenticia, como empaque para comidas rápidas y para servir bebidas calientes. Las ventajas principales del poliestireno son su facilidad de uso y su costo relativamente bajo. Sus principales desventajas son su baja resistencia a la alta temperatura (se deforma a menos de 100ºC (excepto en el caso del poliestireno sindiotáctico) y su resistencia mecánica modesta. POLIESTIRENO Poliestireno Sindiotáctico:En 1985 la japonesa Idemitsu sintetizó por vez primera poliestireno sindiotáctico (sPS) y tres años más tarde inició una colaboración con Dow para su producción industrial. En 1996 Dow abrió una planta de sPS en Schkopau (Alemania) pero en 2005 tuvo que cerrarla por su escaso éxito comercial.

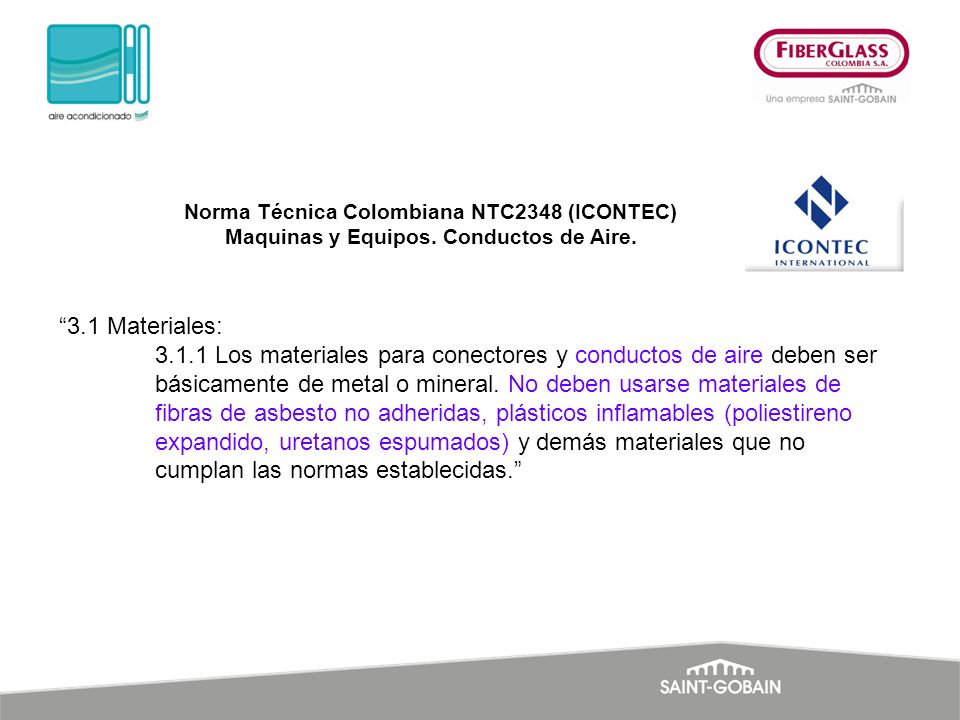

28 3.1 Materiales: Los materiales para conectores y conductos de aire deben ser básicamente de metal o mineral. No deben usarse materiales de fibras de asbesto no adheridas, plásticos inflamables (poliestireno expandido, uretanos espumados) y demás materiales que no cumplan las normas establecidas. Norma Técnica Colombiana NTC2348 (ICONTEC) Maquinas y Equipos. Conductos de Aire.

29 POLIESTIRENO EXPANDIDO y VENTILACIÓN O AIRE ACONDICIONADO

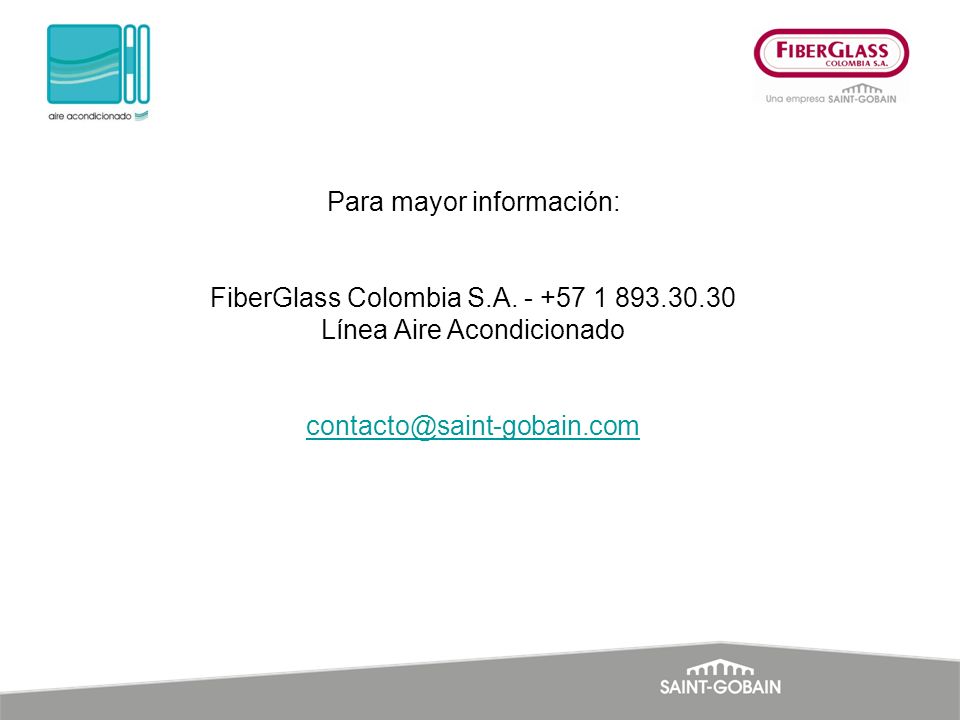

30 Para mayor información: FiberGlass Colombia S.A Línea Aire Acondicionado
