1 PROGRAMACION DE OBRAS Tema: Reglas para elabrorar red CPM Ing. Edson Rodriguez 5 año de Ing. Civil UNI-RUACS 2012

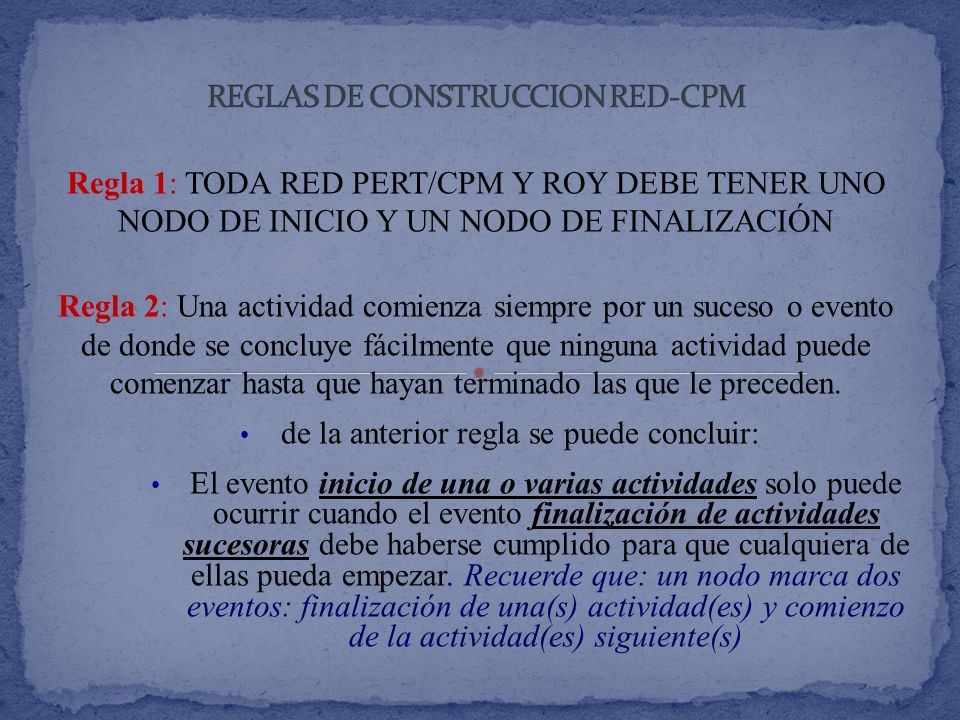

2 Regla 1: TODA RED PERT/CPM Y ROY DEBE TENER UNO NODO DE INICIO Y UN NODO DE FINALIZACIÓN Regla 2: Una actividad comienza siempre por un suceso o evento de donde se concluye fácilmente que ninguna actividad puede comenzar hasta que hayan terminado las que le preceden. de la anterior regla se puede concluir: El evento inicio de una o varias actividades solo puede ocurrir cuando el evento finalización de actividades sucesoras debe haberse cumplido para que cualquiera de ellas pueda empezar. Recuerde que: un nodo marca dos eventos: finalización de una(s) actividad(es) y comienzo de la actividad(es) siguiente(s)

3 Reglas de construcción: Regla 3: Las flechas denotan precedencia lógica, la longitud de la flecha y su dirección angular carecen de significado. Regla 4: Una red no puede Duplicar el numero de identificación de los nodos, exceptuando casos especiales donde se manejen sub-proyectos.

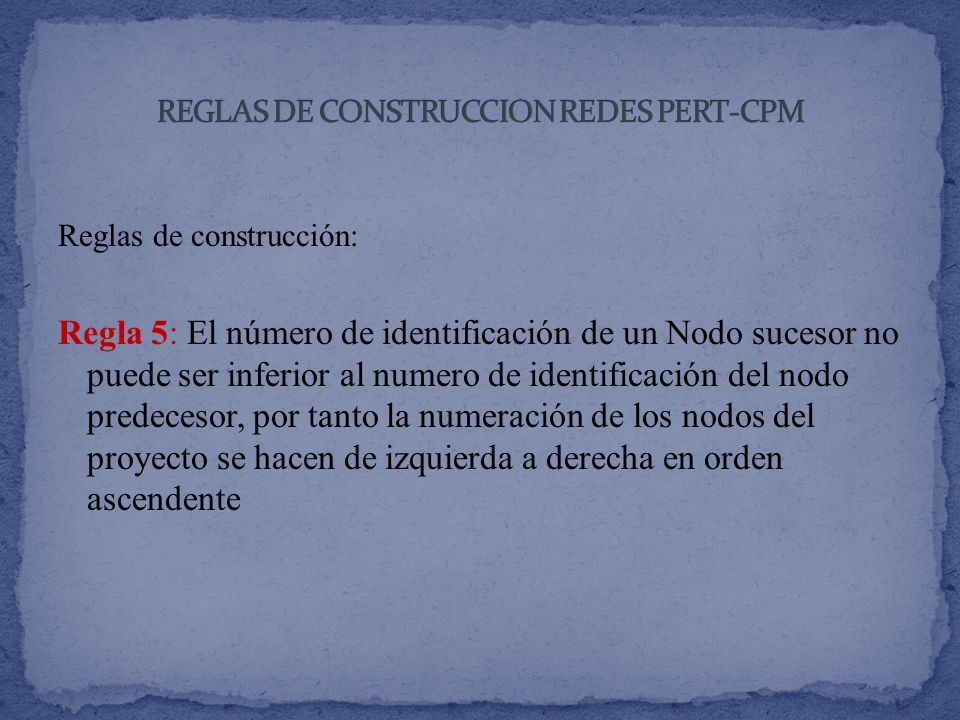

4 Reglas de construcción: Regla 5: El número de identificación de un Nodo sucesor no puede ser inferior al numero de identificación del nodo predecesor, por tanto la numeración de los nodos del proyecto se hacen de izquierda a derecha en orden ascendente

5 5 Reglas de construcción: Regla 6: Sobre le uso de actividades ficticias: Cuando existe más de una actividad entre los mismos sucesos: Sucesos ficticios Activ. ficticias REGLAS DE CONSTRUCCION REDES PERT-CPM

6 6 Reglas de construcción: Cuando dos o más actividades tengan algunas precedentes comunes pero no todas A y B preceden a C B precede a D Suceso ficticio REGLAS DE CONSTRUCCION REDES PERT-CPM

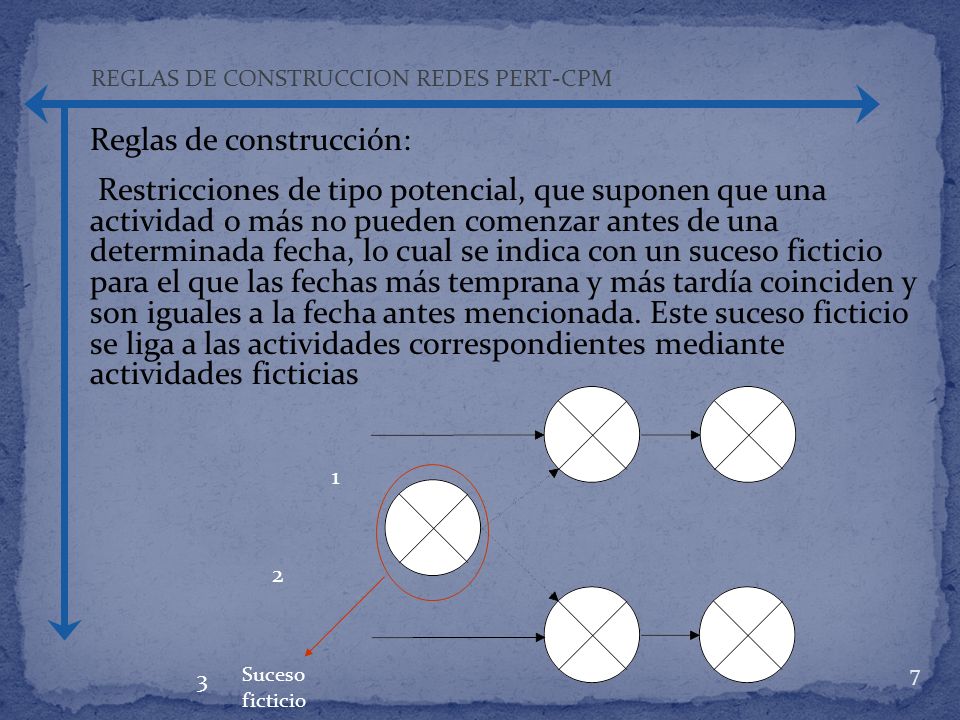

7 7 Reglas de construcción: Restricciones de tipo potencial, que suponen que una actividad o más no pueden comenzar antes de una determinada fecha, lo cual se indica con un suceso ficticio para el que las fechas más temprana y más tardía coinciden y son iguales a la fecha antes mencionada. Este suceso ficticio se liga a las actividades correspondientes mediante actividades ficticias Suceso ficticio REGLAS DE CONSTRUCCION REDES PERT-CPM 1 2 3

8 8 Ejemplo: REGLAS DE CONSTRUCCION REDES PERT-CPM
