1 La tormenta del siglo. B.Anglada I.Bejarano Foto copyright M.Ceperuelo (grupo Gama)

2 1. Secuencia de hechos. 2. Análisis sinóptico. 3. Análisis orográfico. 4. Análisis termodinámico 5. Satélite 6. Radar. 7. Análisis pluviométrico.

3 1. LOS HECHOS

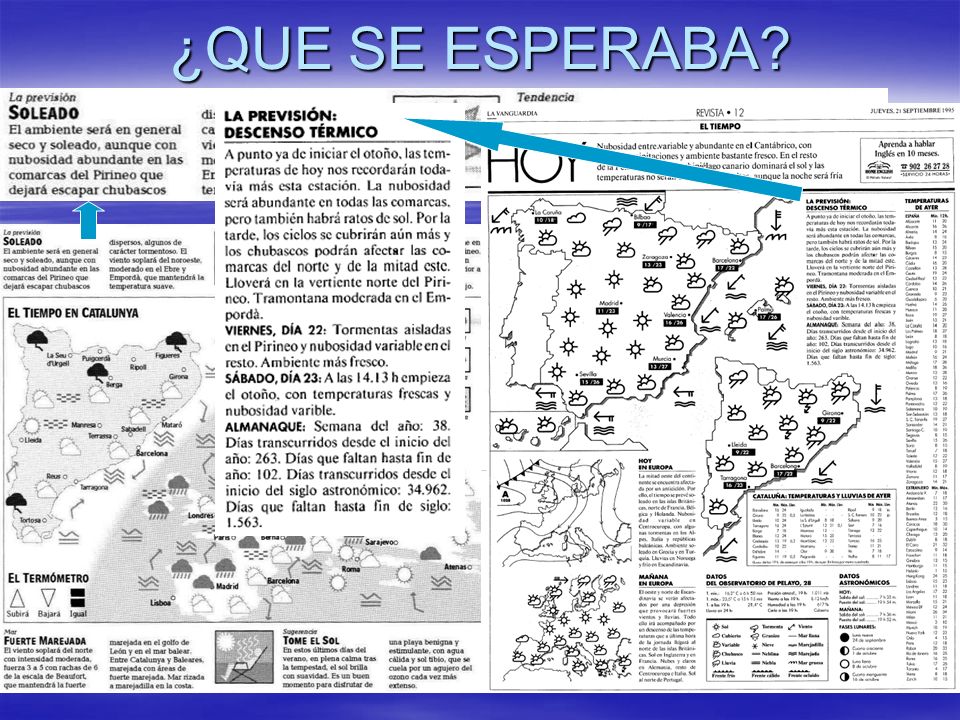

4 ¿QUE SE ESPERABA?

5 ¿QUE SUCEDIÓ? RESUMIENDO:

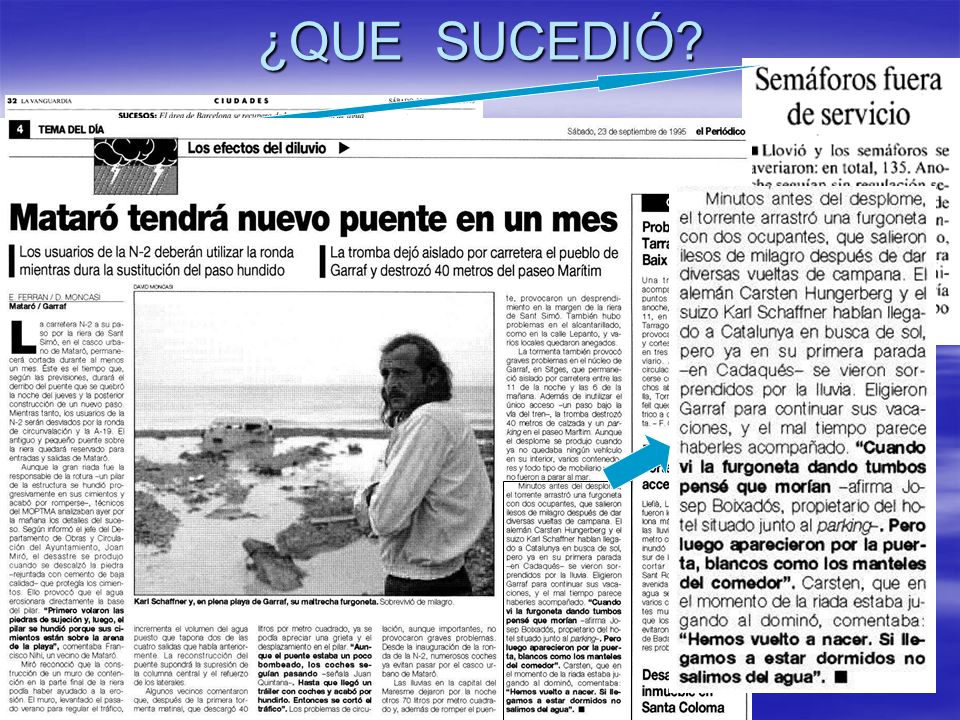

6 ¿QUE SUCEDIÓ?

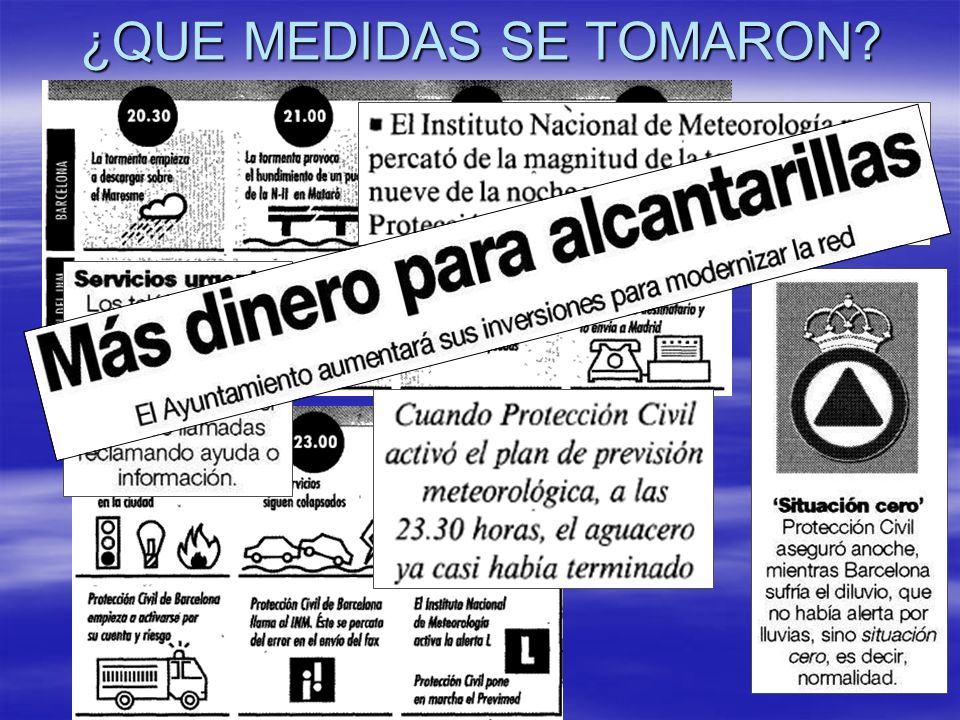

7 ¿QUE MEDIDAS SE TOMARON?

8 EN RESUMEN (I) Una tromba de agua sumerge a Barcelona en el caos Una tromba de agua sumerge a Barcelona en el caos La red de alcantarillado no es capaz de absorber el agua caída. Aparecen géiseres urbanos La red de alcantarillado no es capaz de absorber el agua caída. Aparecen géiseres urbanos Problemas de tráfico: carreteras cortadas, hundimiento de puentes y pavimento Problemas de tráfico: carreteras cortadas, hundimiento de puentes y pavimento Semáforos de 135 cruces averiados. Al día siguiente por la tarde aun no funcionaban 40 de ellos Semáforos de 135 cruces averiados. Al día siguiente por la tarde aun no funcionaban 40 de ellos Una víctima mortal Una víctima mortal Locales y bajos inundados Falta de pan Locales y bajos inundados Falta de pan Guardia urbana: 400 agentes, 500 llamadas que dan lugar a 245 servicios Guardia urbana: 400 agentes, 500 llamadas que dan lugar a 245 servicios

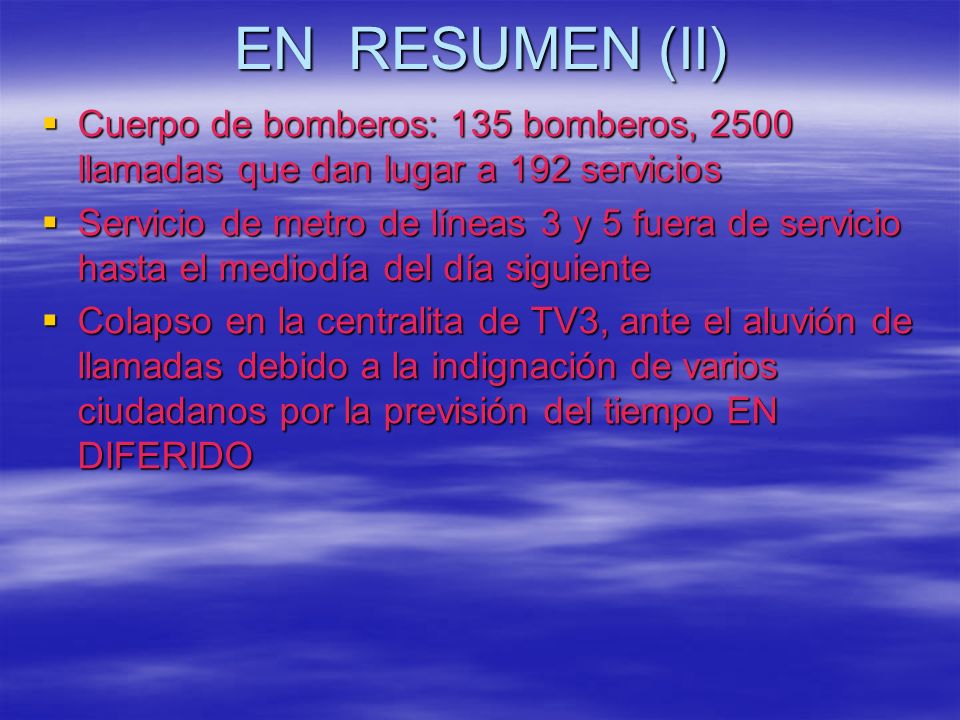

9 EN RESUMEN (II) Cuerpo de bomberos: 135 bomberos, 2500 llamadas que dan lugar a 192 servicios Cuerpo de bomberos: 135 bomberos, 2500 llamadas que dan lugar a 192 servicios Servicio de metro de líneas 3 y 5 fuera de servicio hasta el mediodía del día siguiente Servicio de metro de líneas 3 y 5 fuera de servicio hasta el mediodía del día siguiente Colapso en la centralita de TV3, ante el aluvión de llamadas debido a la indignación de varios ciudadanos por la previsión del tiempo EN DIFERIDO Colapso en la centralita de TV3, ante el aluvión de llamadas debido a la indignación de varios ciudadanos por la previsión del tiempo EN DIFERIDO

10 2. ANÁLISIS SINÓPTICO

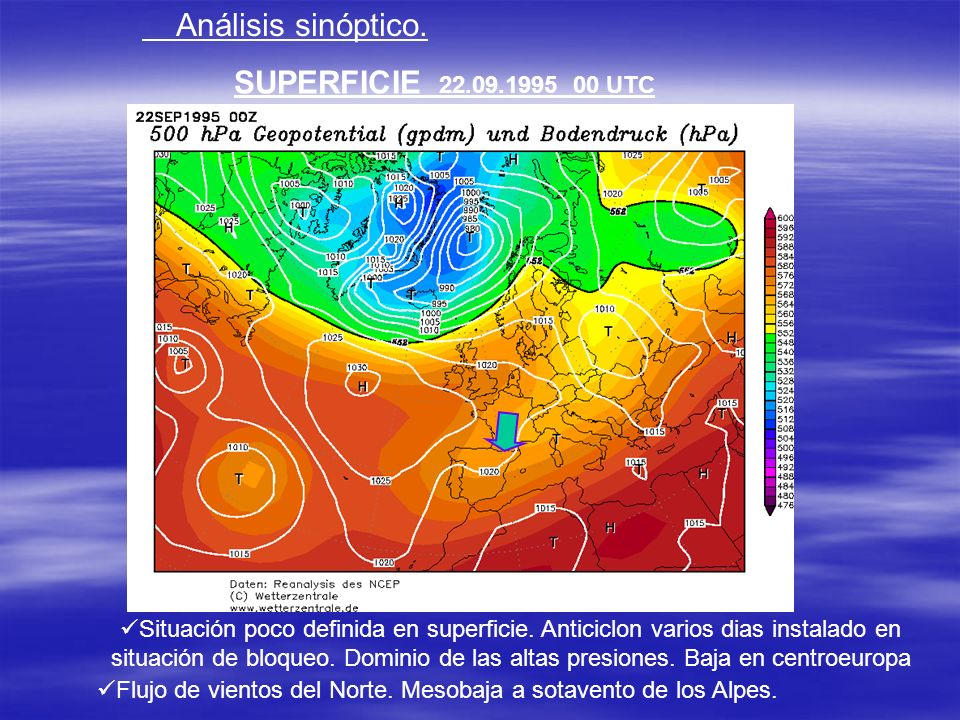

11 Análisis sinóptico. Situación poco definida en superficie. Anticiclon varios dias instalado en situación de bloqueo. Dominio de las altas presiones. Baja en centroeuropa Flujo de vientos del Norte. Mesobaja a sotavento de los Alpes. SUPERFICIE UTC

12 Bifurcación del Jet Stream. Ramal pasa por el sur de Cataluña. Zona de divergencia sobre la costa catalana. Análisis sinóptico. 300 hPa UTC

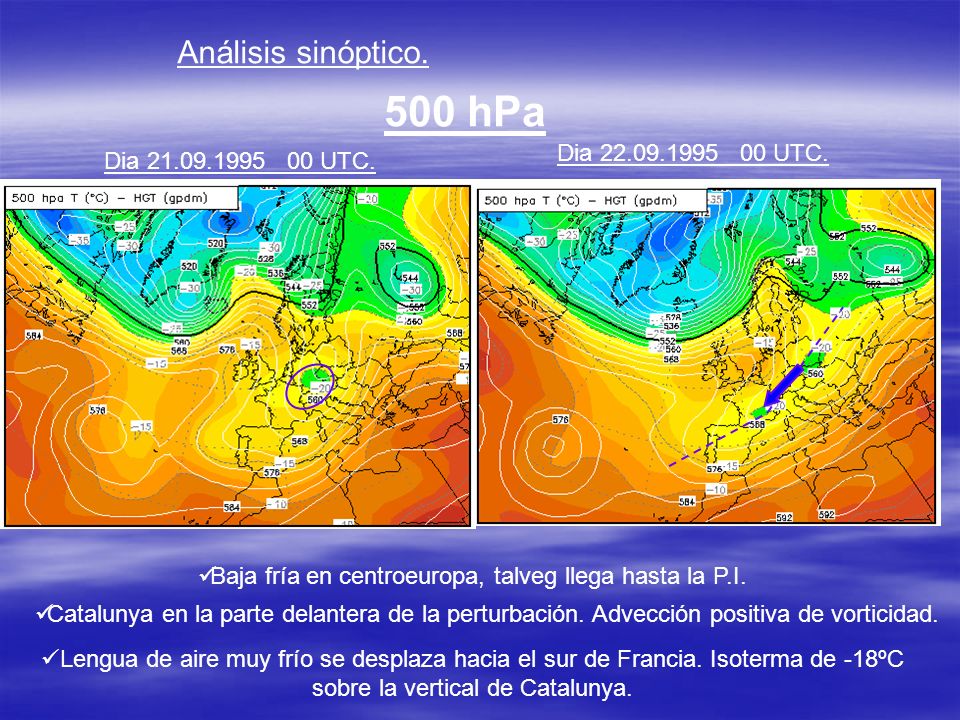

13 Análisis sinóptico. Baja fría en centroeuropa, talveg llega hasta la P.I. Catalunya en la parte delantera de la perturbación. Advección positiva de vorticidad. Lengua de aire muy frío se desplaza hacia el sur de Francia. Isoterma de -18ºC sobre la vertical de Catalunya. Dia UTC. Dia UTC. 500 hPa

14 Análisis sinóptico. Bolsa de aire húmedo sobre la P.I. 700 hPa UTC

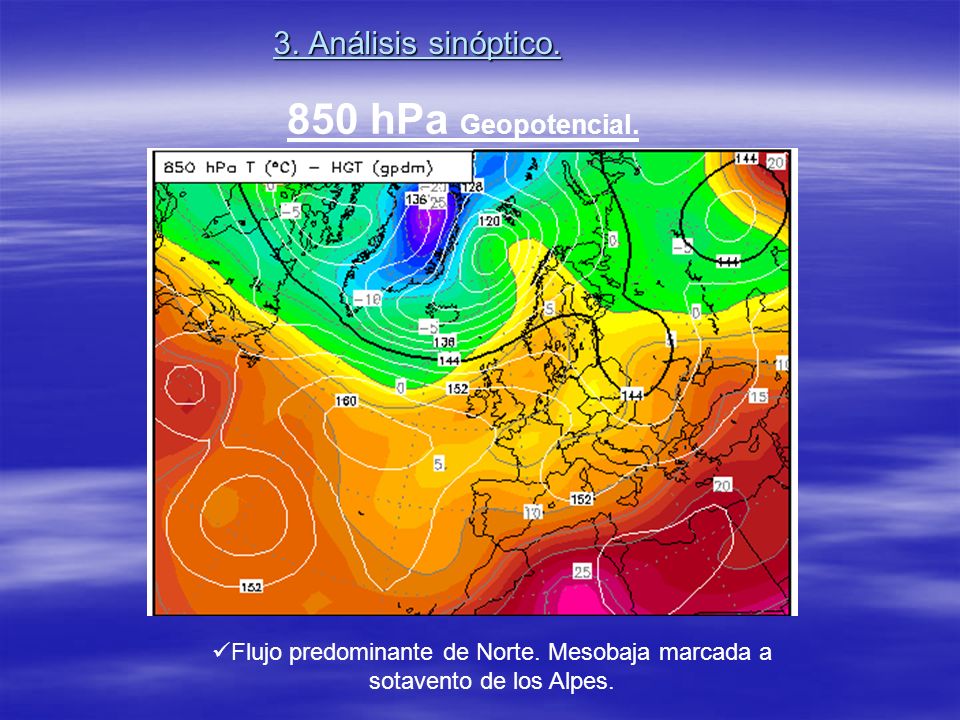

15 3. Análisis sinóptico. Flujo predominante de Norte. Mesobaja marcada a sotavento de los Alpes. 850 hPa Geopotencial.

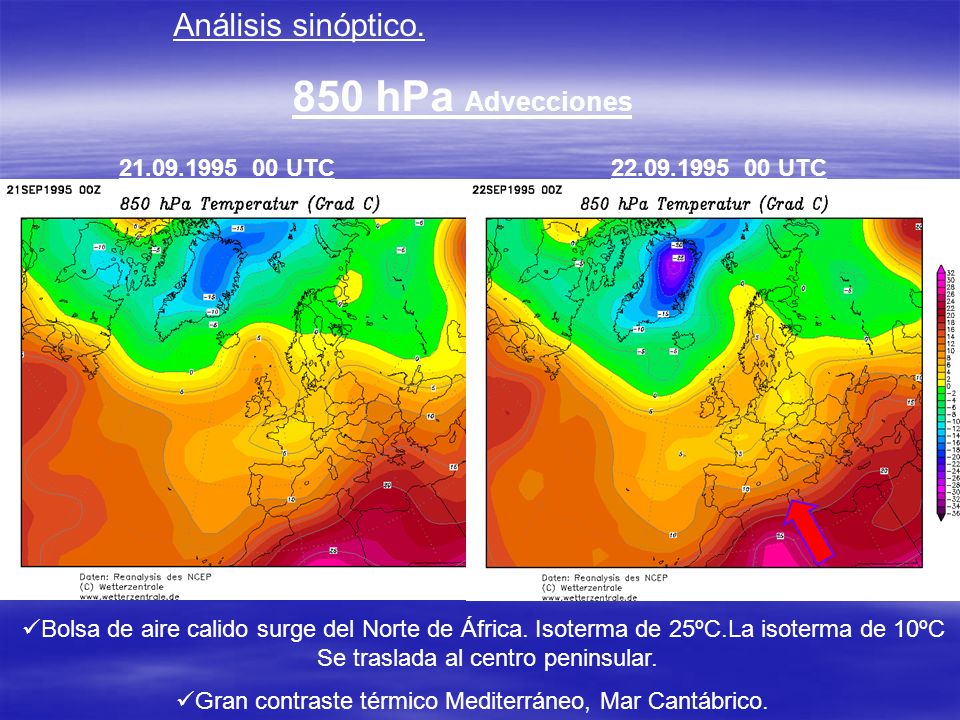

16 Análisis sinóptico. 850 hPa Advecciones UTC UTC Bolsa de aire calido surge del Norte de África. Isoterma de 25ºC.La isoterma de 10ºC Se traslada al centro peninsular. Gran contraste térmico Mediterráneo, Mar Cantábrico.

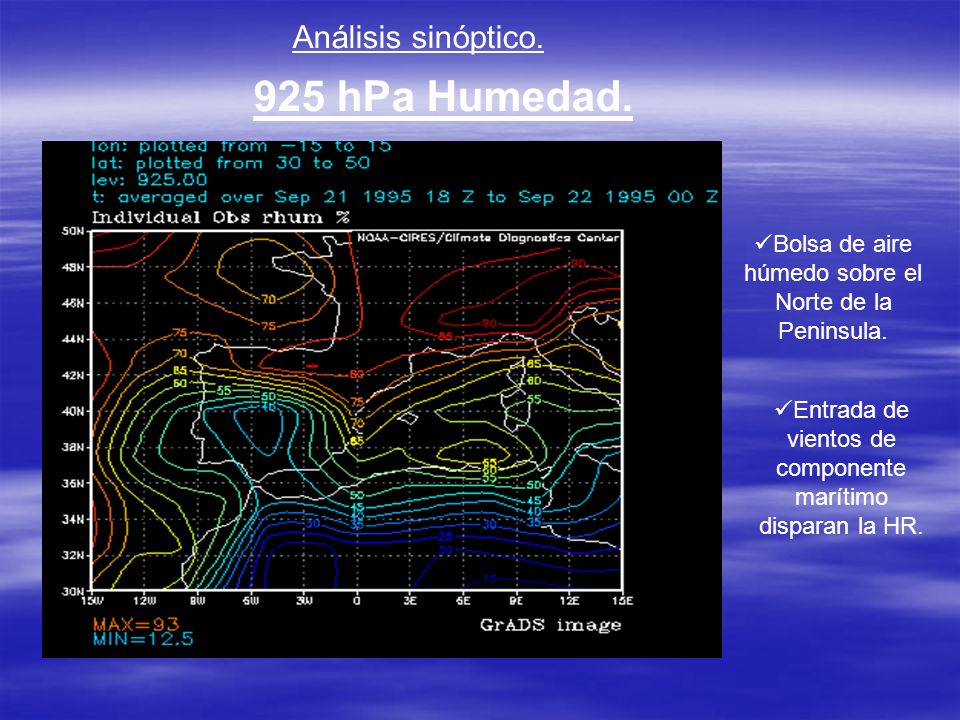

17 Análisis sinóptico. 925 hPa Humedad. Bolsa de aire húmedo sobre el Norte de la Peninsula. Entrada de vientos de componente marítimo disparan la HR.

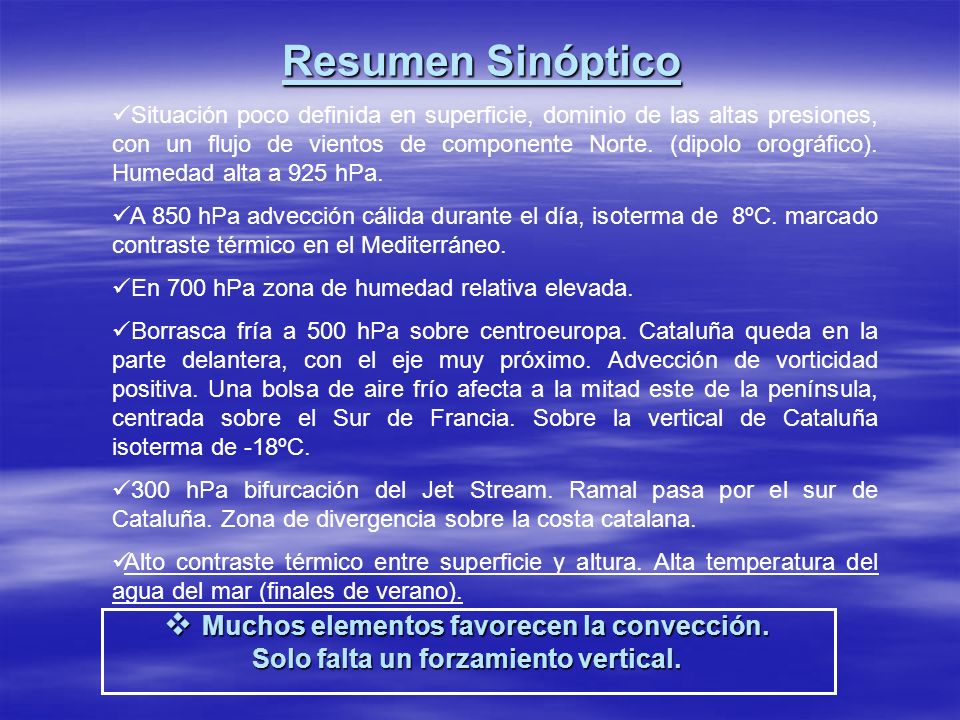

18 Resumen Sinóptico Situación poco definida en superficie, dominio de las altas presiones, con un flujo de vientos de componente Norte. (dipolo orográfico). Humedad alta a 925 hPa. A 850 hPa advección cálida durante el día, isoterma de 8ºC. marcado contraste térmico en el Mediterráneo. En 700 hPa zona de humedad relativa elevada. Borrasca fría a 500 hPa sobre centroeuropa. Cataluña queda en la parte delantera, con el eje muy próximo. Advección de vorticidad positiva. Una bolsa de aire frío afecta a la mitad este de la península, centrada sobre el Sur de Francia. Sobre la vertical de Cataluña isoterma de -18ºC. 300 hPa bifurcación del Jet Stream. Ramal pasa por el sur de Cataluña. Zona de divergencia sobre la costa catalana. Alto contraste térmico entre superficie y altura. Alta temperatura del agua del mar (finales de verano). Muchos elementos favorecen la convección. Solo falta un forzamiento vertical. Muchos elementos favorecen la convección. Solo falta un forzamiento vertical.

19 3. ANÁLISIS OROGRÁFICO

20 Flujo del SE Calido y húmedo Cordillera Pre - Litoral Cordillera Litoral Garraf Collserola Maresme Situación y orografia FLUJO DEL NORTE CREAN CONVERGENCIA EN LA COSTA CENTRAL CREANDO UN FLUJO DE VIENTOS DE COMPONENTE MARÍTIMO (DIPOLO OROGRAFICO )

21 5. SATÉLITE

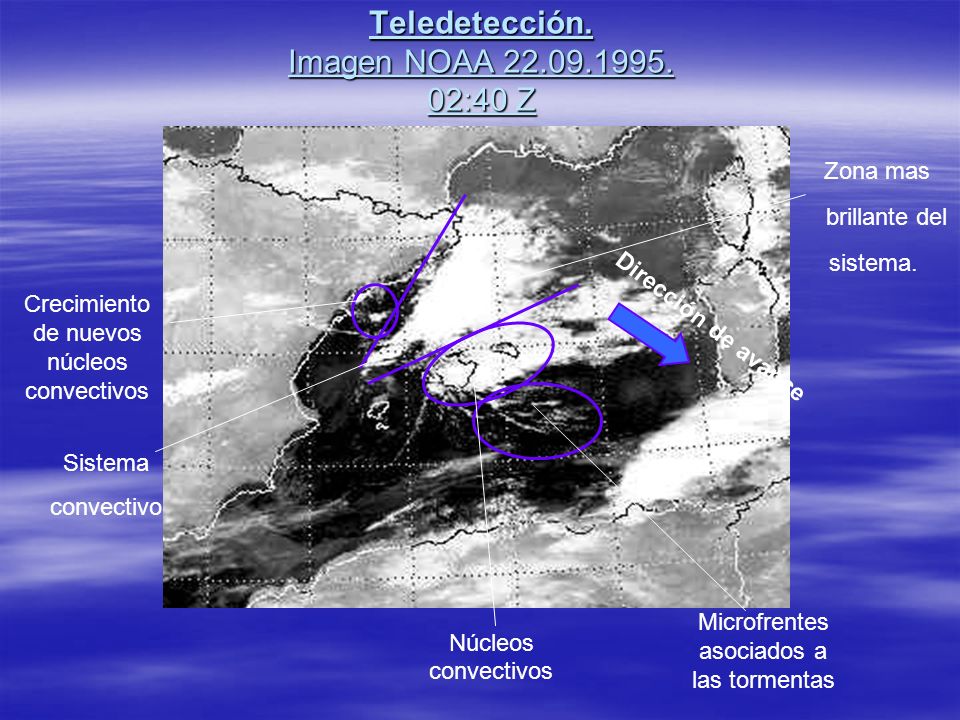

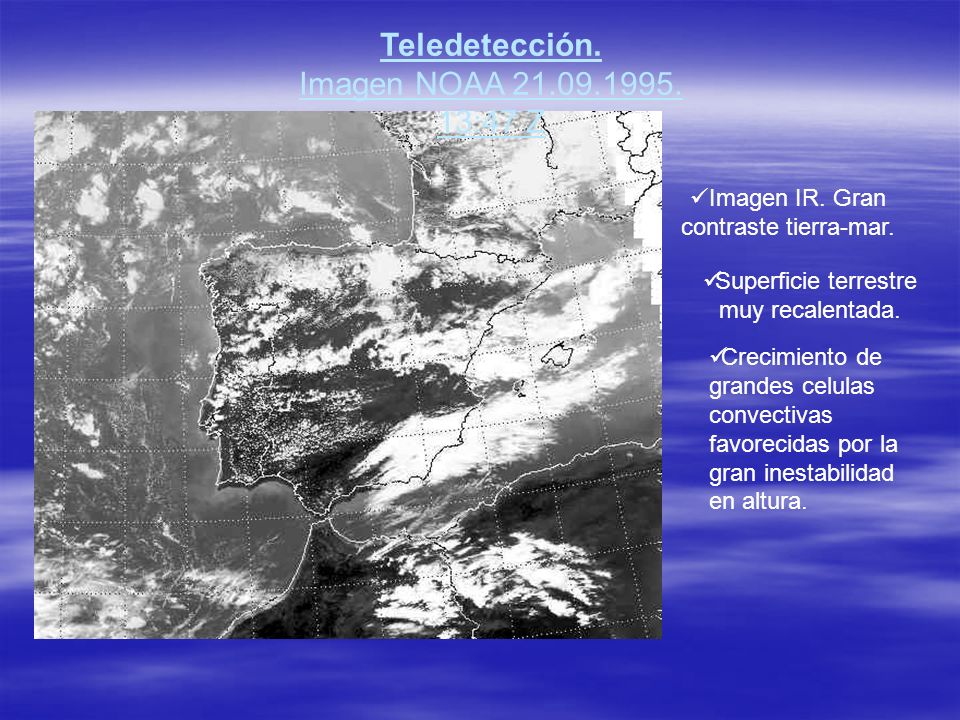

22 Teledetección. Imagen NOAA :47 Z Superficie terrestre muy recalentada. Crecimiento de grandes celulas convectivas favorecidas por la gran inestabilidad en altura. Imagen IR. Gran contraste tierra-mar.

23 Teledetección. Imagen NOAA :40 Z Hacemos un zoom a la zona q nos interesa.

24 Teledetección. Imagen NOAA :40 Z Crecimiento de nuevos núcleos convectivos Sistema convectivo Zona mas brillante del sistema. Núcleos convectivos Microfrentes asociados a las tormentas Dirección de avance

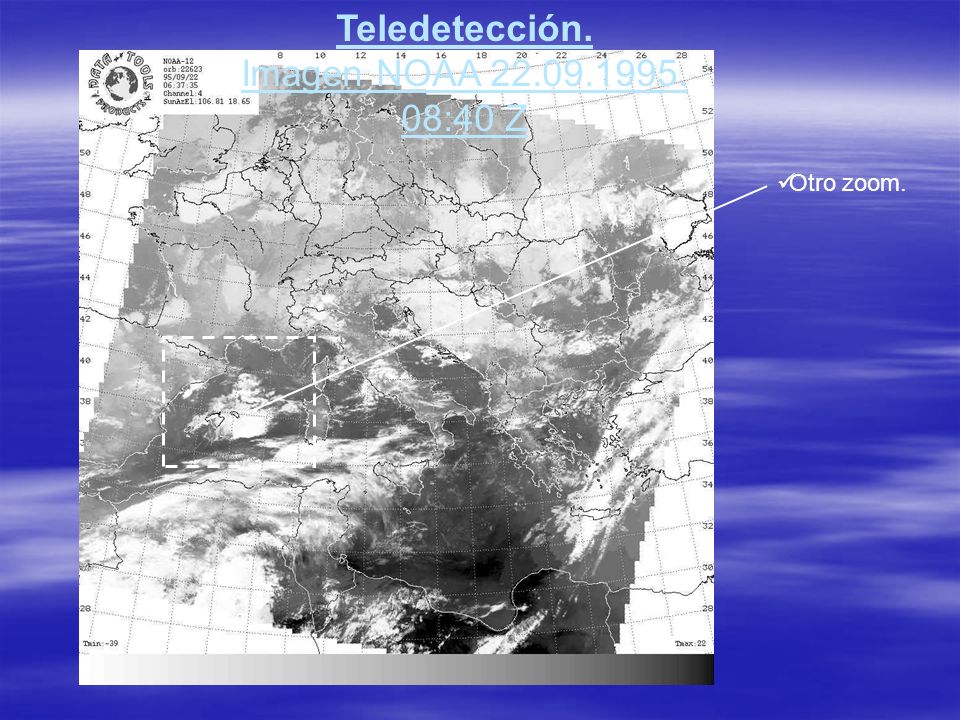

25 Teledetección. Imagen NOAA :40 Z Otro zoom.

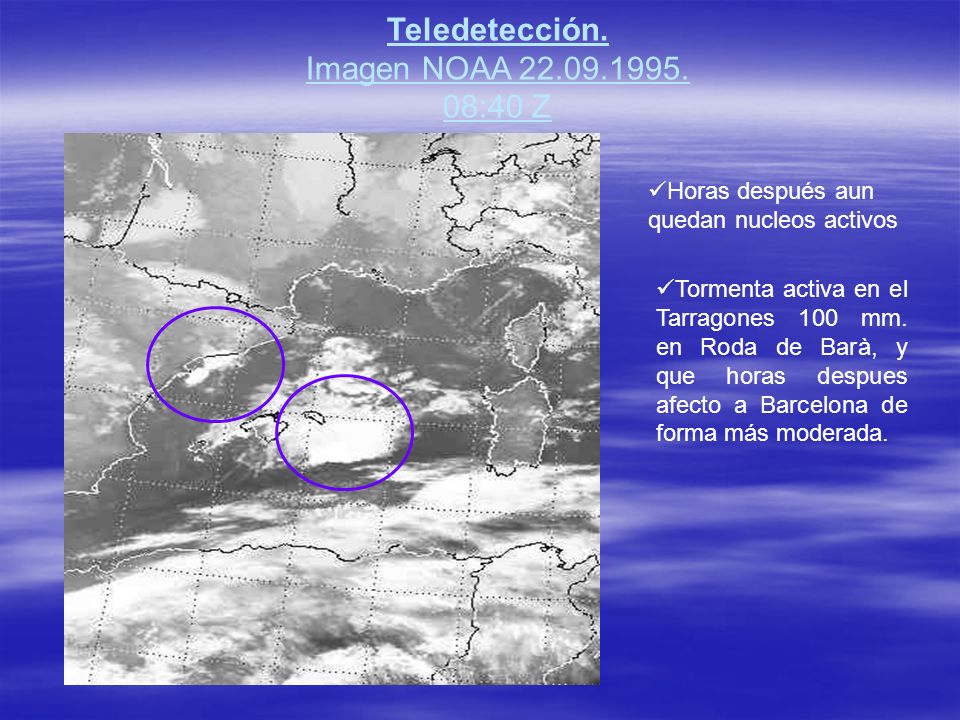

26 Teledetección. Imagen NOAA :40 Z Horas después aun quedan nucleos activos Tormenta activa en el Tarragones 100 mm. en Roda de Barà, y que horas despues afecto a Barcelona de forma más moderada.

27 5. ANALISIS TERMODINÁMICO

28 ASPECTOS GENERALES Se ha escogido el sondeo de Palma para el Se ha escogido el sondeo de Palma para el estudio termodinámico debido a la ausencia de sondeo en Barcelona. Esta información es solo orientativa (ya que las propiedades termodinámicas en la costa central de Cataluña pueden ser algo diferentes) pero de gran ayuda para complementar la ya existente A continuación se hace un estudio de la variación de la A continuación se hace un estudio de la variación de la temperatura potencial y potencial equivalente con la altura con el fin de averiguar el grado de inestabilidad

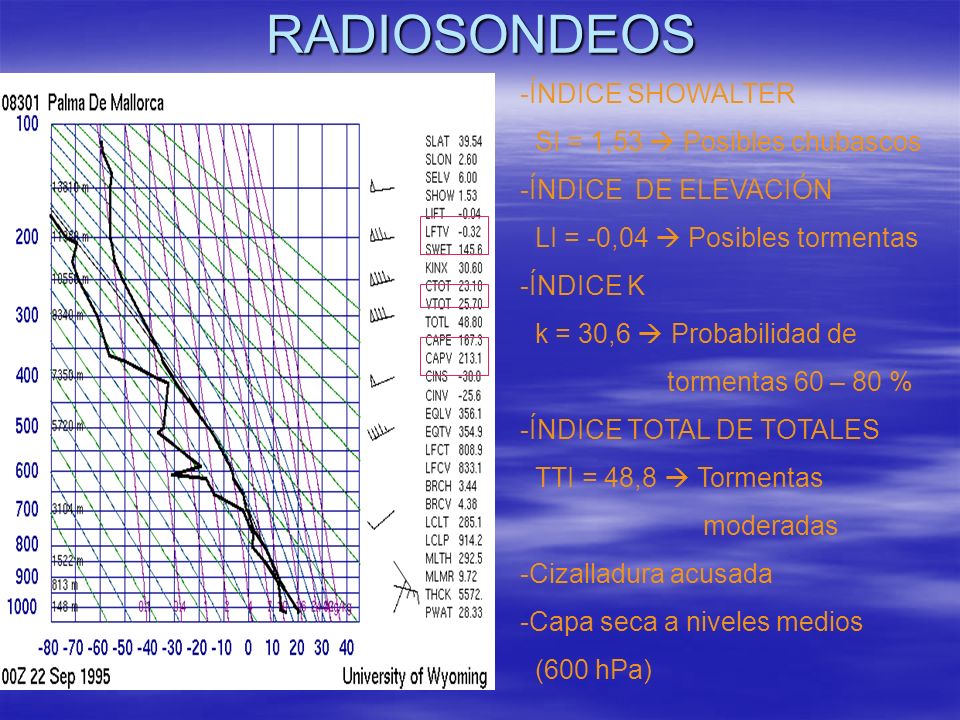

29 RADIOSONDEOS -ÍNDICE SHOWALTER SI = 1,53 Posibles chubascos -ÍNDICE DE ELEVACIÓN LI = -0,04 Posibles tormentas -ÍNDICE K k = 30,6 Probabilidad de tormentas 60 – 80 % -ÍNDICE TOTAL DE TOTALES TTI = 48,8 Tormentas moderadas -Cizalladura acusada -Capa seca a niveles medios (600 hPa)

30 RADIOSONDEOS -ÍNDICE SHOWALTER SI = -0,20 Posibles tormentas -ÍNDICE DE ELEVACIÓN LI = -1,63 Posibles tormentas -ÍNDICE K k = 27 Probabilidad de tormentas 40 – 60 % -ÍNDICE TOTAL DE TOTALES TTI = 52,7 Tormentas fuertes -Cizalladura muy acusada (180º) -Capa seca a niveles medios (cerca de 600 hPa)

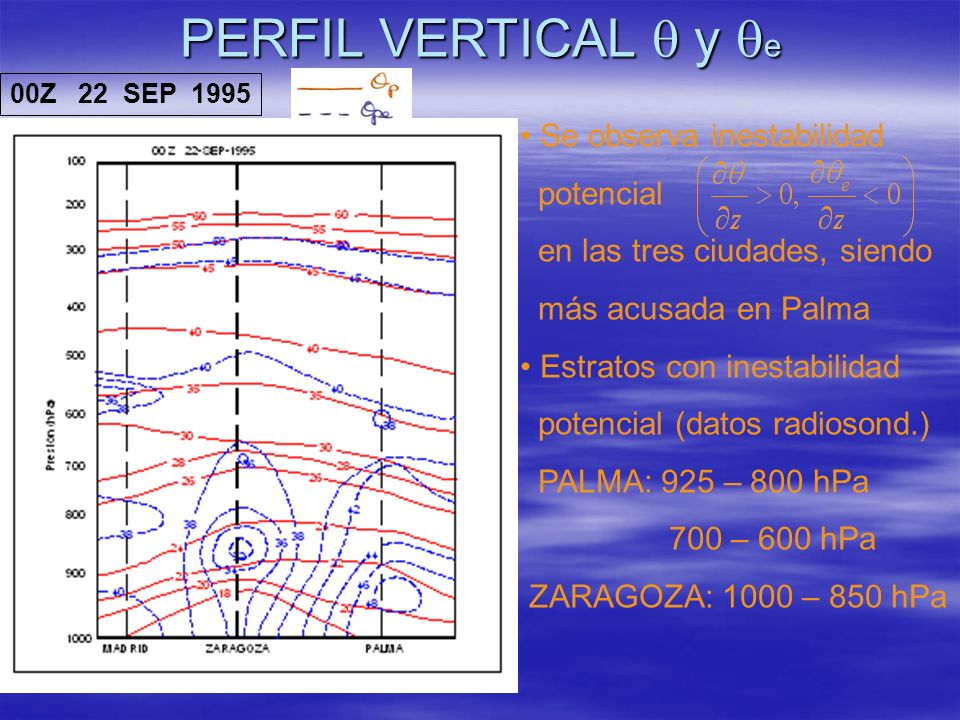

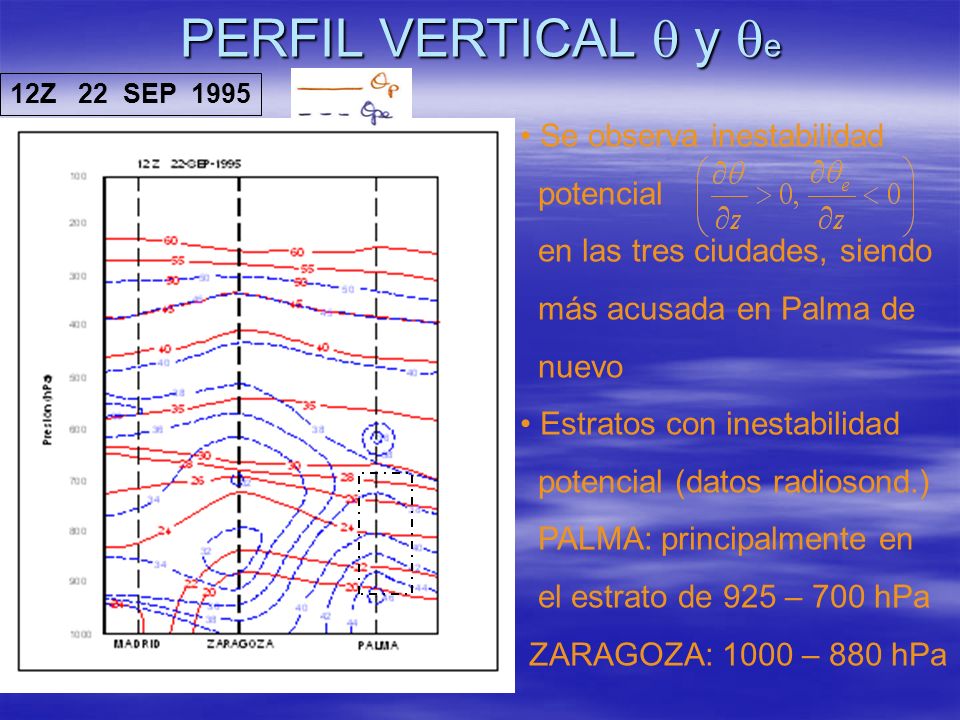

31 PERFIL VERTICAL y e 00Z 22 SEP 1995 Se observa inestabilidad potencial en las tres ciudades, siendo más acusada en Palma Estratos con inestabilidad potencial (datos radiosond.) PALMA: 925 – 800 hPa 700 – 600 hPa ZARAGOZA: 1000 – 850 hPa

32 PERFIL VERTICAL y e 12Z 22 SEP 1995 Se observa inestabilidad potencial en las tres ciudades, siendo más acusada en Palma de nuevo Estratos con inestabilidad potencial (datos radiosond.) PALMA: principalmente en el estrato de 925 – 700 hPa ZARAGOZA: 1000 – 880 hPa

33 6. RADAR (Fuente: INM)

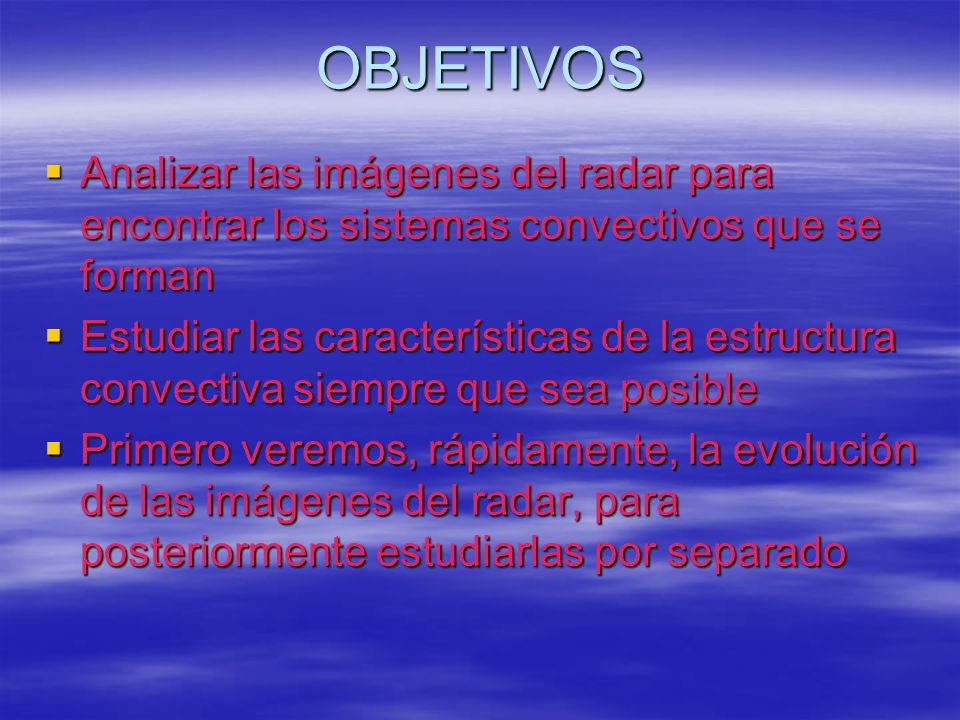

34 OBJETIVOS Analizar las imágenes del radar para encontrar los sistemas convectivos que se forman Analizar las imágenes del radar para encontrar los sistemas convectivos que se forman Estudiar las características de la estructura convectiva siempre que sea posible Estudiar las características de la estructura convectiva siempre que sea posible Primero veremos, rápidamente, la evolución de las imágenes del radar, para posteriormente estudiarlas por separado Primero veremos, rápidamente, la evolución de las imágenes del radar, para posteriormente estudiarlas por separado

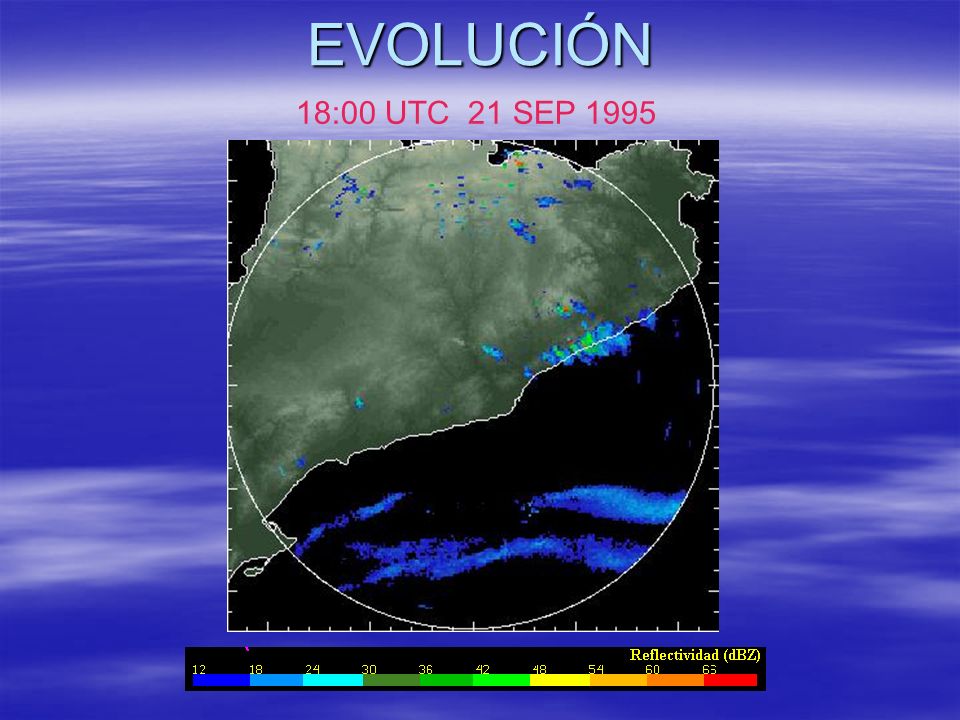

35 EVOLUCIÓN 18:00 UTC 21 SEP 1995

36 EVOLUCIÓN 18:20 UTC 21 SEP 1995

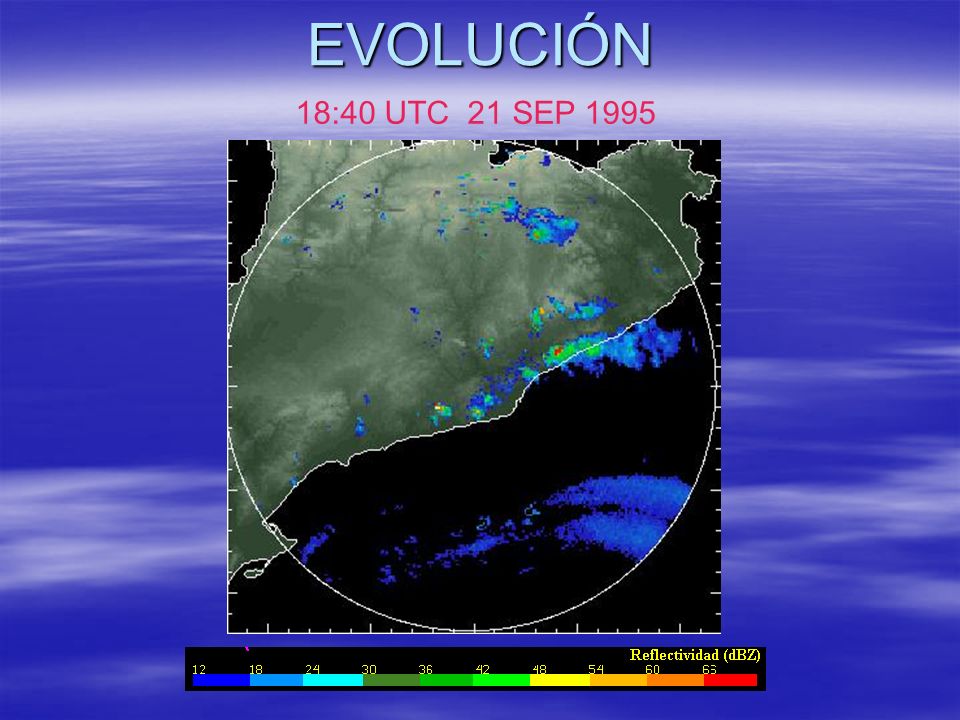

37 EVOLUCIÓN 18:40 UTC 21 SEP 1995

38 EVOLUCIÓN 19:00 UTC 21 SEP 1995

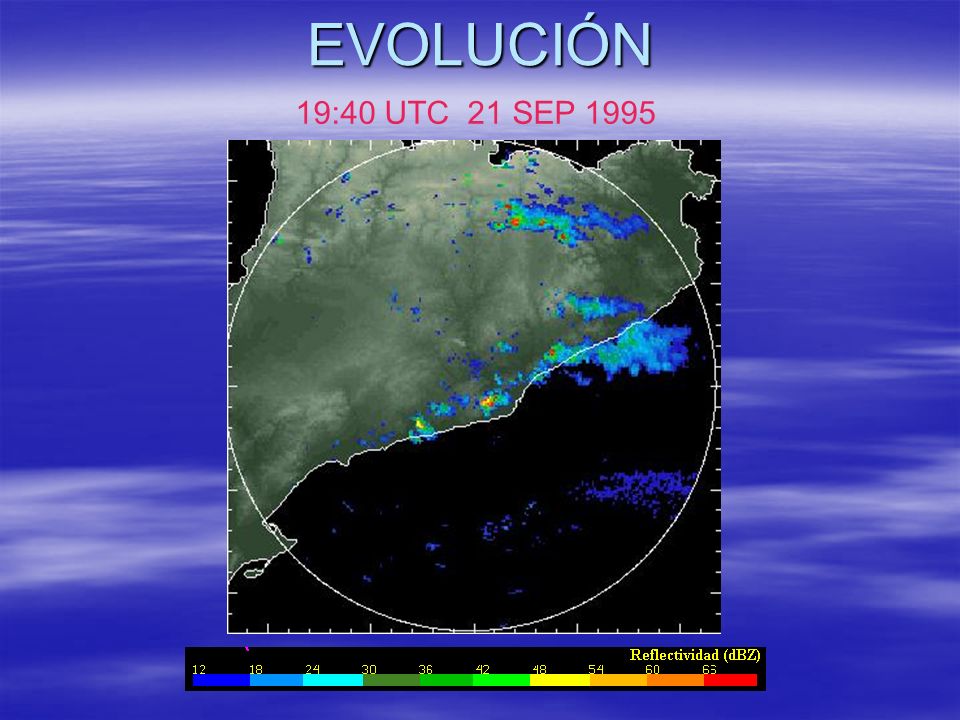

39 EVOLUCIÓN 19:20 UTC 21 SEP 1995

40 EVOLUCIÓN 19:40 UTC 21 SEP 1995

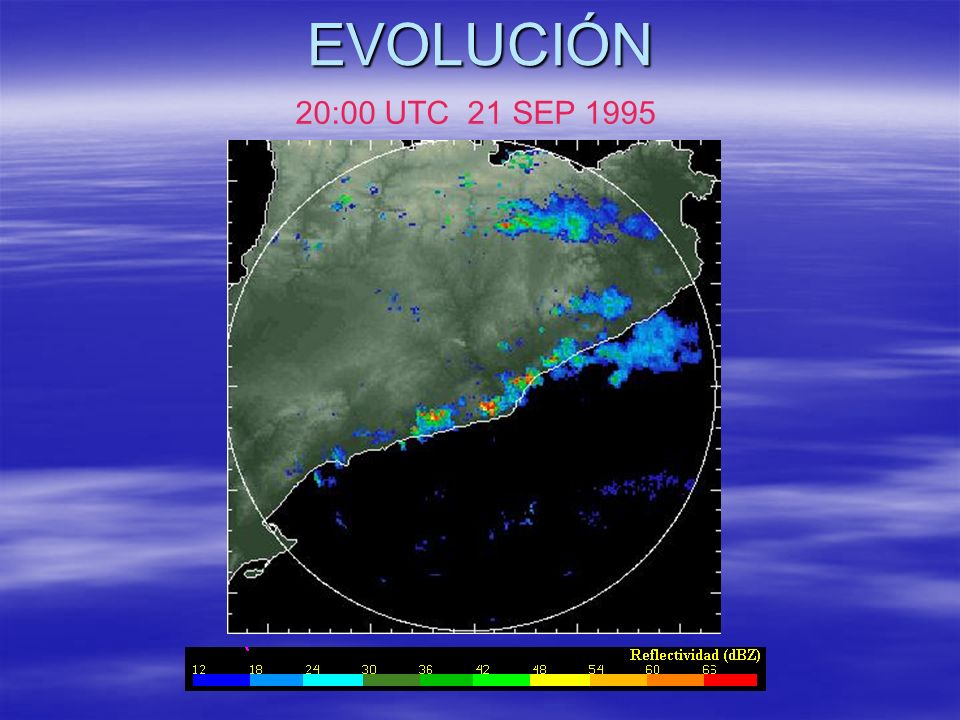

41 EVOLUCIÓN 20:00 UTC 21 SEP 1995

42 EVOLUCIÓN 20:20 UTC 21 SEP 1995

43 EVOLUCIÓN 20:30 UTC 21 SEP 1995

44 EVOLUCIÓN 20:50 UTC 21 SEP 1995

45 EVOLUCIÓN 21:00 UTC 21 SEP 1995

46 EVOLUCIÓN 21:20 UTC 21 SEP 1995

47 EVOLUCIÓN 21:40 UTC 21 SEP 1995

48 EVOLUCIÓN 22:00 UTC 21 SEP 1995

49 EVOLUCIÓN 22:20 UTC 21 SEP 1995

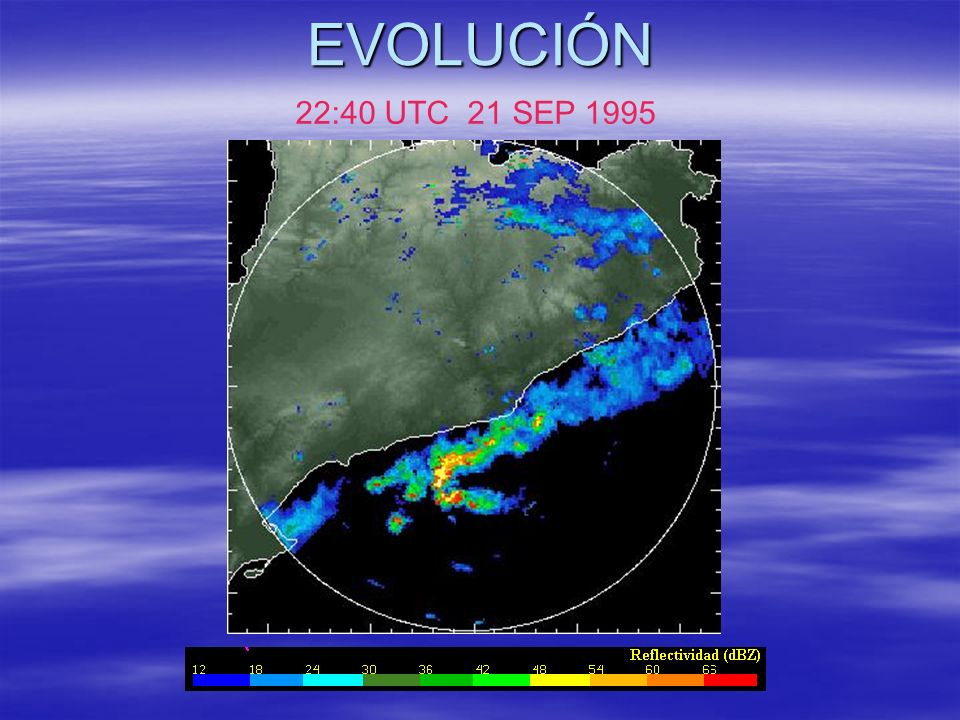

50 EVOLUCIÓN 22:40 UTC 21 SEP 1995

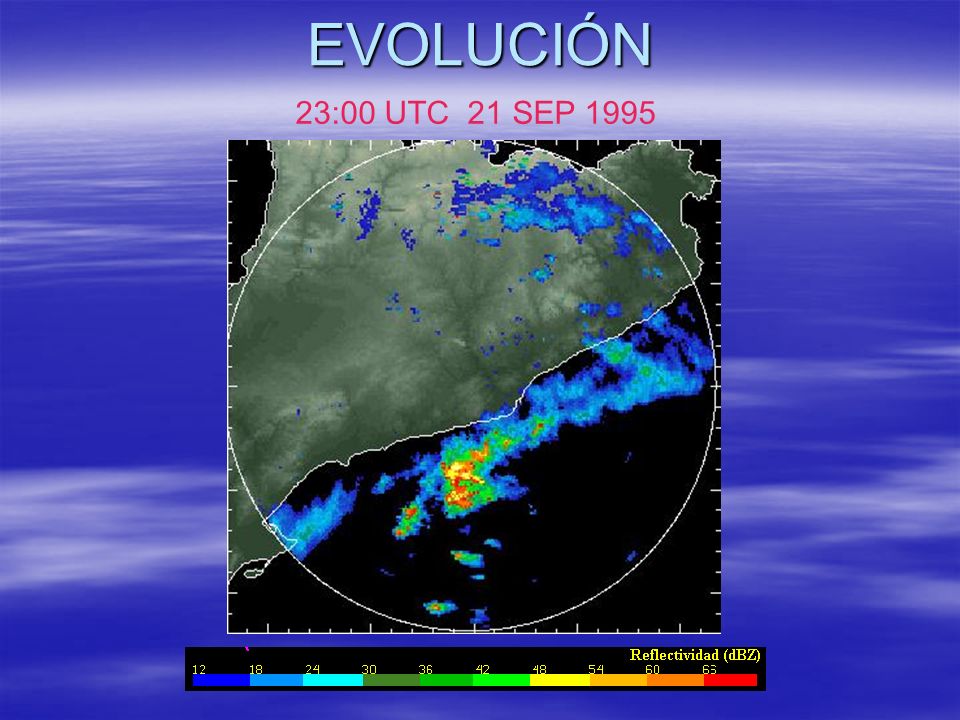

51 EVOLUCIÓN 23:00 UTC 21 SEP 1995

52 EVOLUCIÓN 23:20 UTC 21 SEP 1995

53 EVOLUCIÓN 23:40 UTC 21 SEP 1995

54 EVOLUCIÓN 23:50 UTC 21 SEP 1995

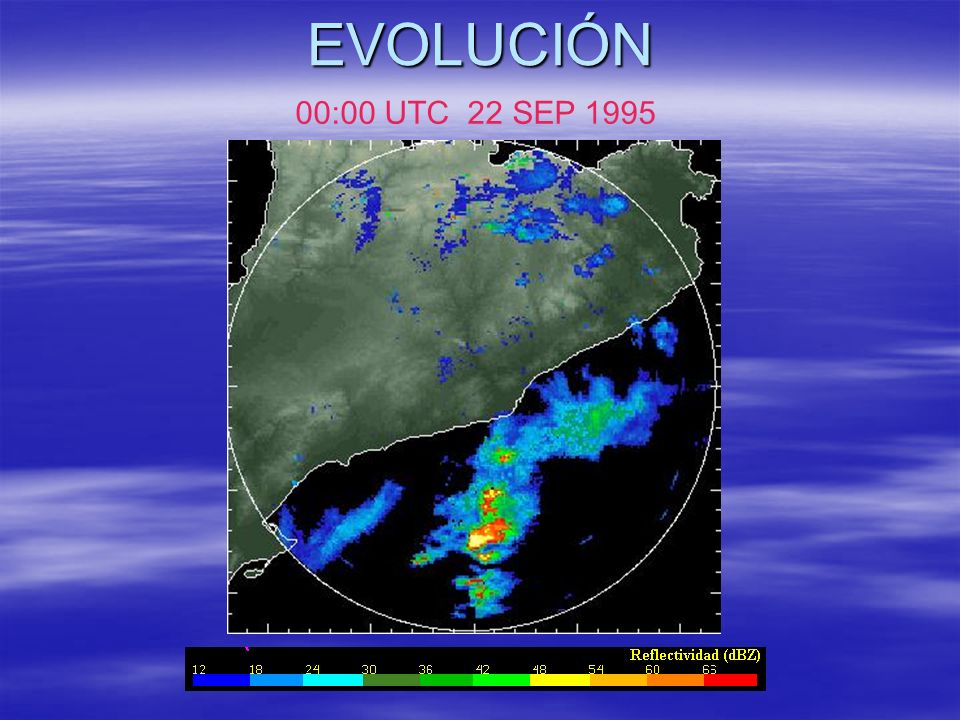

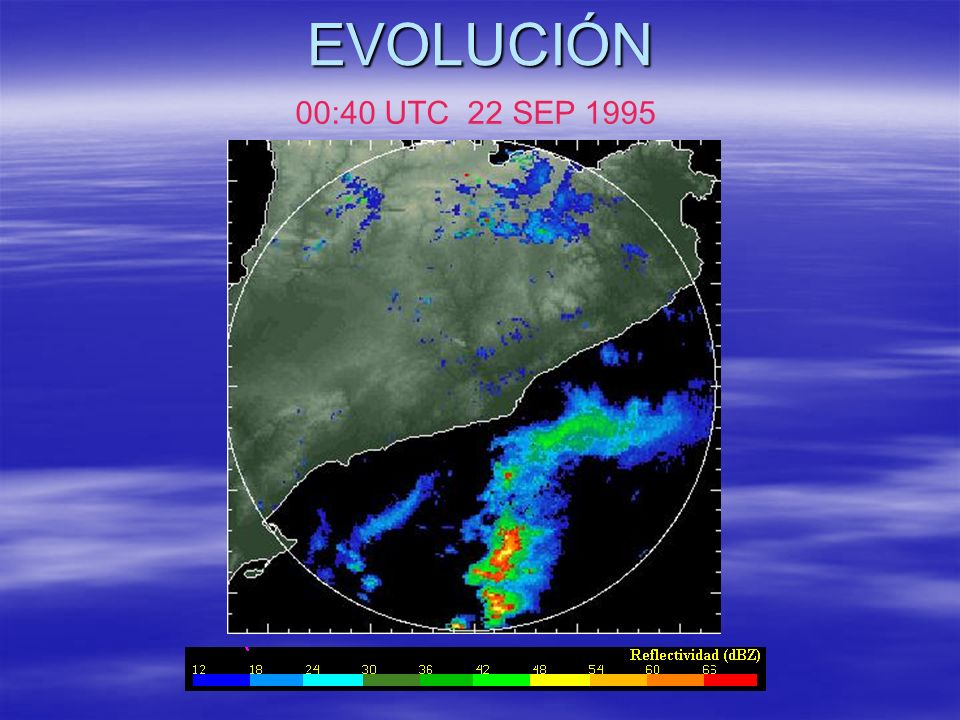

55 EVOLUCIÓN 00:00 UTC 22 SEP 1995

56 EVOLUCIÓN 00:10 UTC 22 SEP 1995

57 EVOLUCIÓN 00:20 UTC 22 SEP 1995

58 EVOLUCIÓN 00:30 UTC 22 SEP 1995

59 EVOLUCIÓN 00:40 UTC 22 SEP 1995

60 EVOLUCIÓN 01:00 UTC 22 SEP 1995

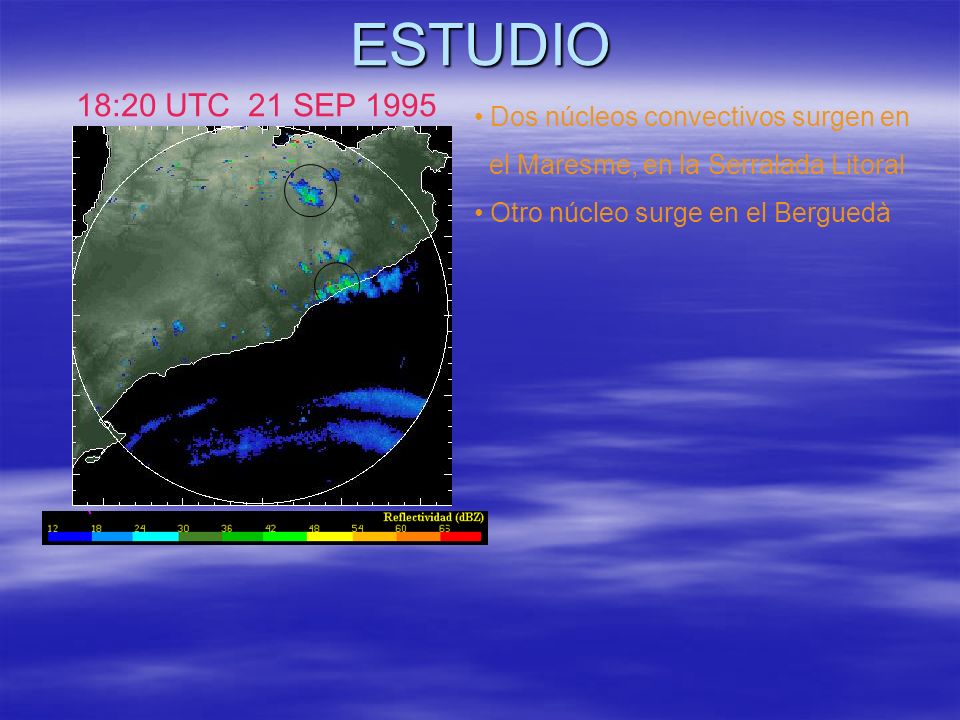

61 ESTUDIO 18:20 UTC 21 SEP 1995 Dos núcleos convectivos surgen en el Maresme, en la Serralada Litoral Otro núcleo surge en el Berguedà

62 ESTUDIO 19:00 UTC 21 SEP 1995 Surgen nuevos núcleos en el Parque Natural del Montseny, en el Parque Natural de Sant Llorenç del Munt i al Parque del Garraf Continuan los núcleos del Maresme i el del Berguedà, el cual se ha desplazado hacia la derecha

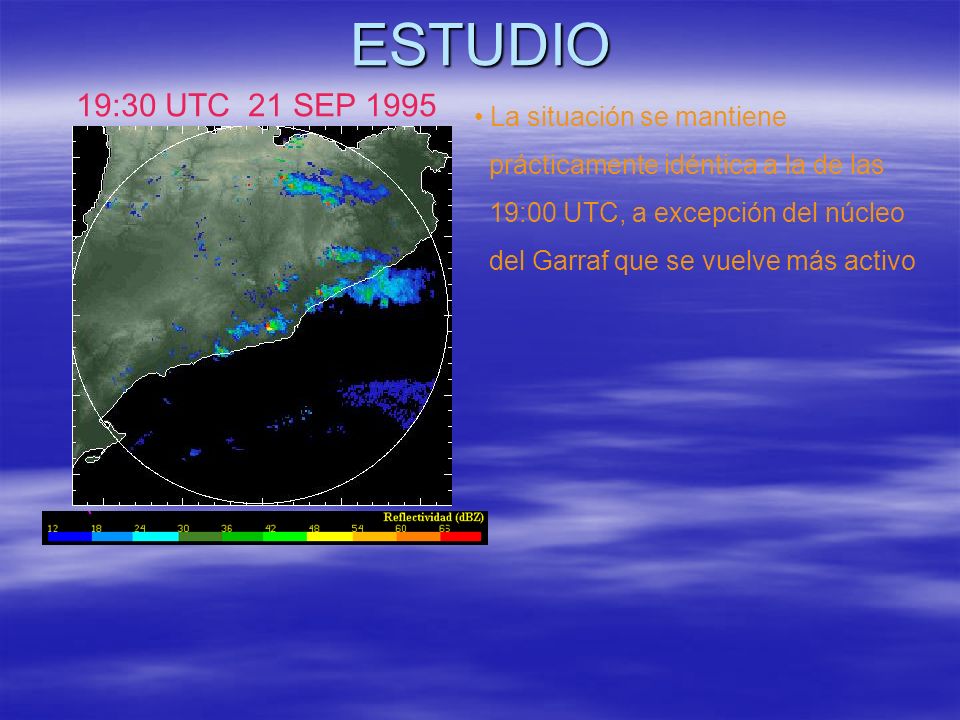

63 ESTUDIO 19:30 UTC 21 SEP 1995 La situación se mantiene prácticamente idéntica a la de las 19:00 UTC, a excepción del núcleo del Garraf que se vuelve más activo

64 ESTUDIO 20:00 UTC 21 SEP 1995 Surgen dos núcleos muy activos en Barcelona en la Serralada de Collserola. Surgen otros núcleos convectivos en la Serralada Litoral del Baix Penedès. El núcleo del Garraf és el más activo con una muy alta reflectividad El núcleo del Maresme se ha disipado en gran parte

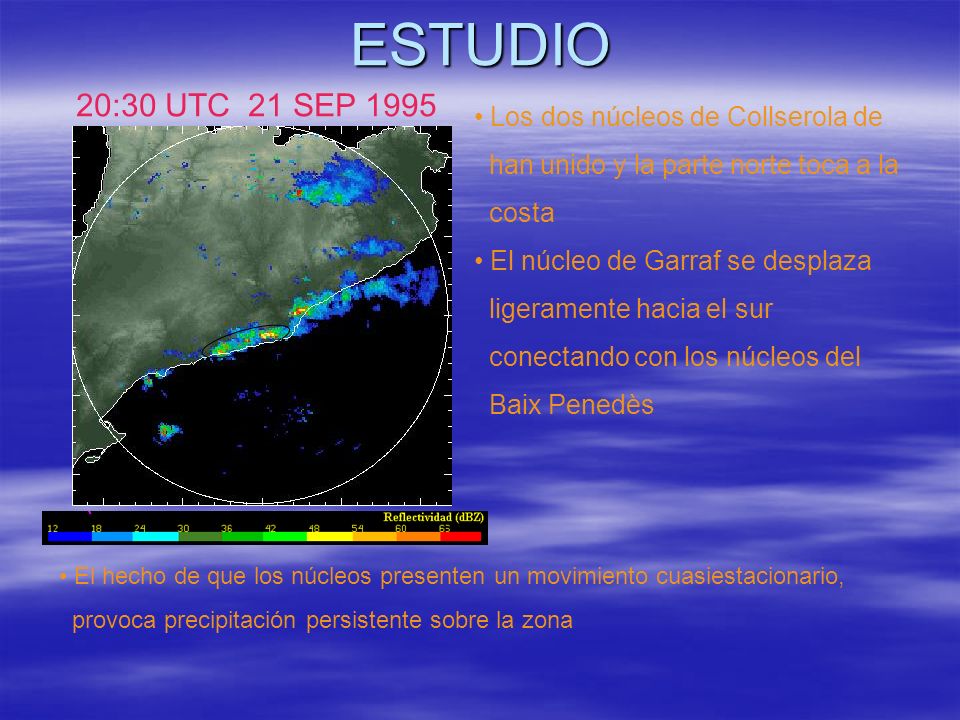

65 ESTUDIO 20:30 UTC 21 SEP 1995 Los dos núcleos de Collserola de han unido y la parte norte toca a la costa El núcleo de Garraf se desplaza ligeramente hacia el sur conectando con los núcleos del Baix Penedès El hecho de que los núcleos presenten un movimiento cuasiestacionario, provoca precipitación persistente sobre la zona

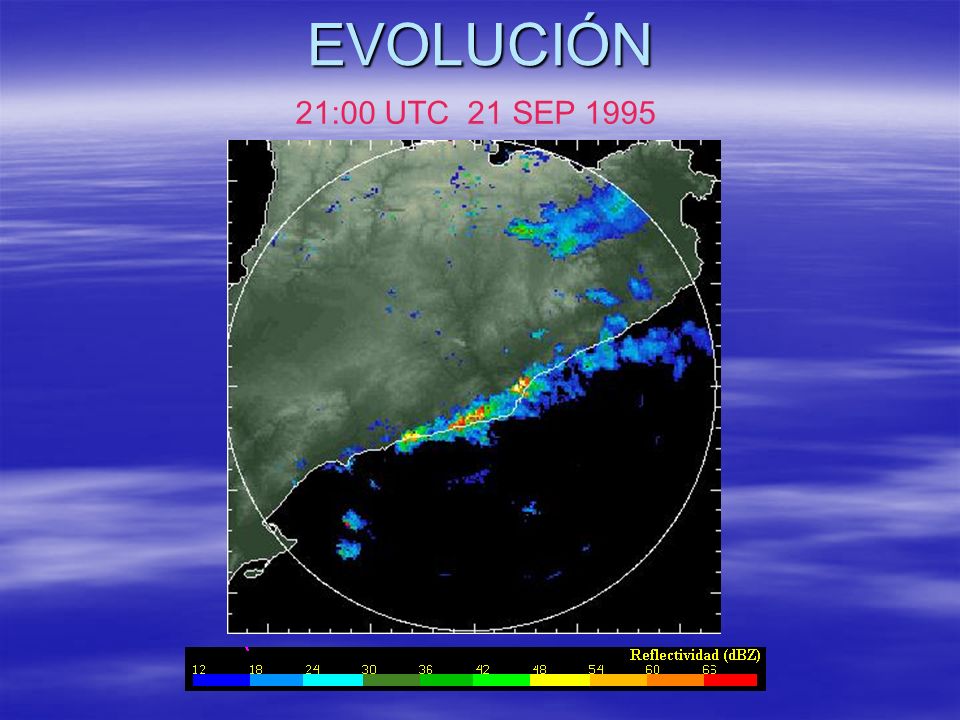

66 ESTUDIO 21:00 UTC 21 SEP 1995 Los diferentes núcleos conectan entre si y se alinean El grado de organización que presentan alguno de los núcleos nos inclina a pensar que son tormentas multicelulares, aunque haria falta un estudio más preciso del mismo

67 ESTUDI 21:30 UTC 21 SEP 1995 Los núcleos se desplazan en linea hacia el mar. Crecen nuevos núcleos en el mar, posiblemente células hija de la estructura convectiva madre La precipitación ya prácticamente ha cesado en la ciudad de Barcelona El área de precipitación estratiforme se extiende hacia el NE, debido a la circulación de vientos del SW en niveles altos

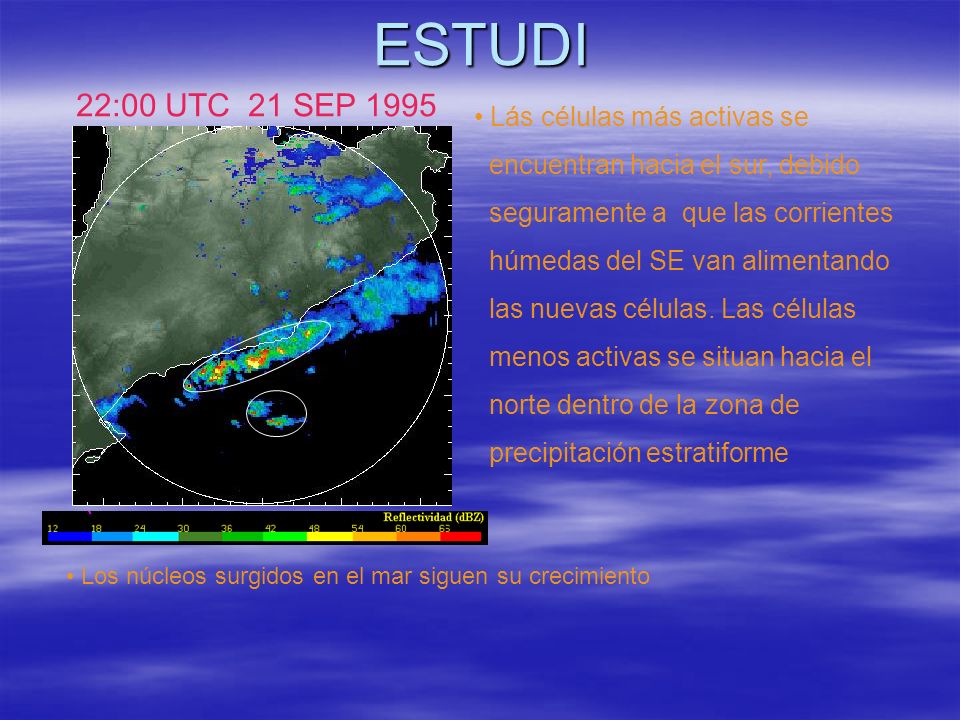

68 ESTUDI 22:00 UTC 21 SEP 1995 Lás células más activas se encuentran hacia el sur, debido seguramente a que las corrientes húmedas del SE van alimentando las nuevas células. Las células menos activas se situan hacia el norte dentro de la zona de precipitación estratiforme Los núcleos surgidos en el mar siguen su crecimiento

69 ESTUDI 22:30 UTC 21 SEP 1995 El complejo multicelular adquiere una mayor organización dando lugar a una linea de turbonada Los nucleos que han ido creciendo en le mar estan a punto de unirse con la linea de turbonada alcanzando una forma de abanico La estructura anterior y ésta se enmarcarian dentro un MCS – NS (Sistema convectivo escalar con escasa parte estratiforme o que se encuentra en un lateral respecto la dirección de avance)

70 ESTUDI 23:00 UTC 21 SEP 1995 Se forma un sistema muy bien organizado con una gran reflectividad en su interior (¿origen de una supercélula?) que se habría organizado a partir de las diferentes estructuras individuales

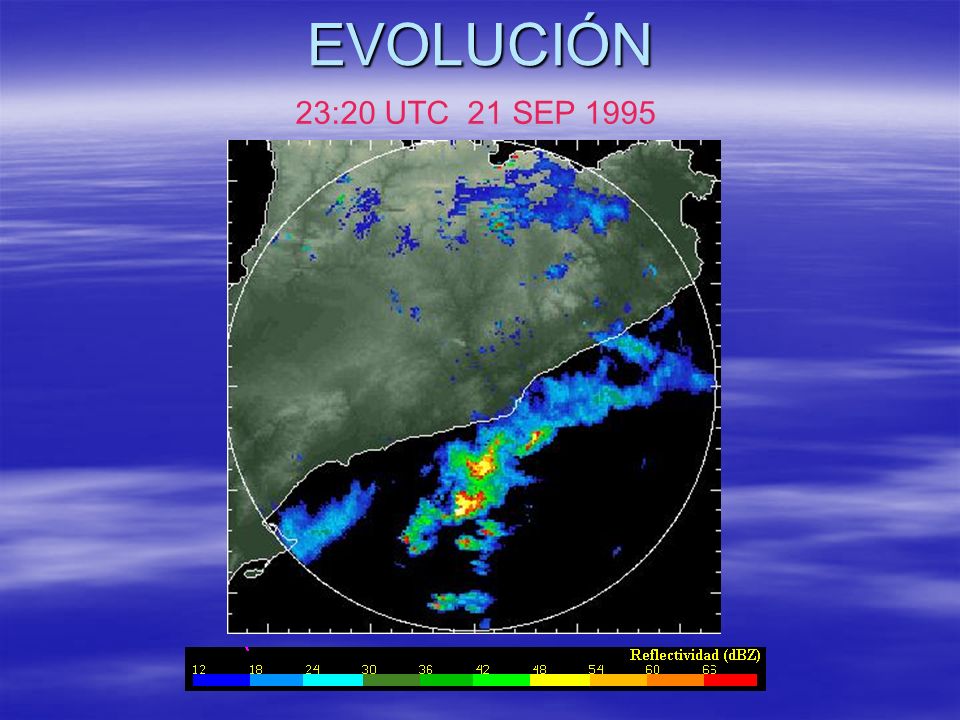

71 ESTUDI 23:20 UTC 21 SEP 1995 El sistema mesoscalar se ha escindido en dos trozos de tamaño también considerable. La reflectividad sigue siendo muy intensa, alcanzando el máximo en los bordes.

72 ESTUDI 23:50 UTC 21 SEP 1995 Se forma de nuevo un sistema altamente organizado, quqe segun las dimensiones y reflectividad puede ser considerado una supercélula. La reflectividad es máxima en casi todo el sistema lo que concuerda con el máximo de cizalladura en el radiosondeo de Palma de las 00 UTC y con la advección de vorticidad positiva No seria de extrañar que se hubiera formado algun tornado debido a la elevada cizalladura y gradiente de reflectividad

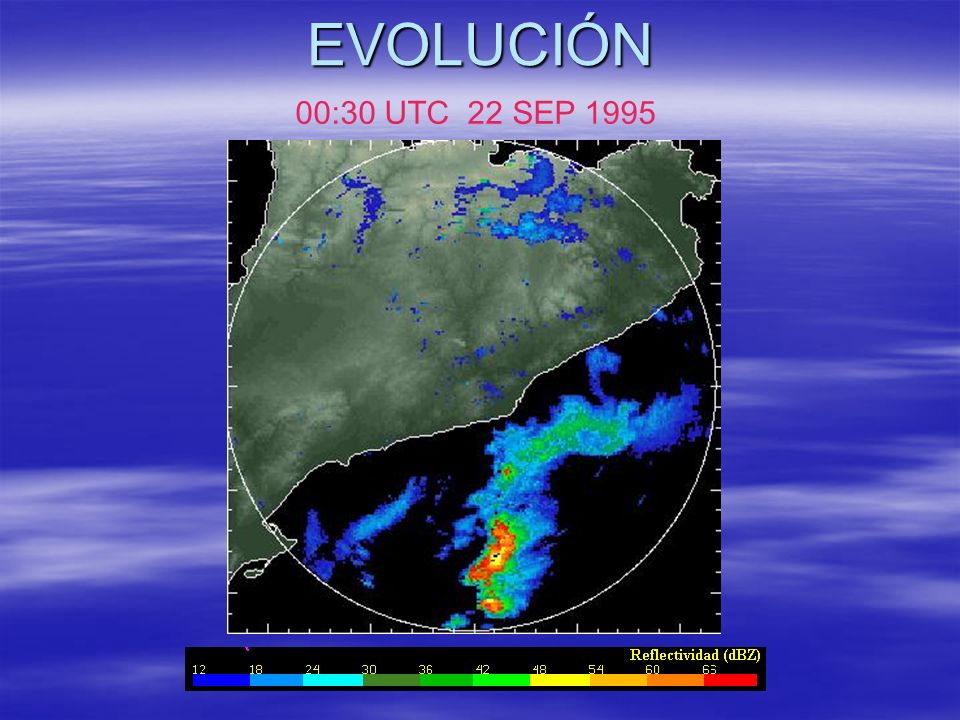

73 ESTUDI 00:30 UTC 21 SEP 1995 El sistema sigue su avance hacia el ESE. La estructura en forma de gancho de asocia a la supercélula Se crean nuevos núcleos debajo del sistema mesoscalar debido seguramente al frente de racha Hacia el norte, gran zona de precipitación estratiforme y en la parte delantera también, seguramente de los yunques

74 ESTUDI 01:00 UTC 21 SEP 1995 El núcleo que se había creado al sur del sistema está creciendo a la vez que nuestro sistema se va degradando

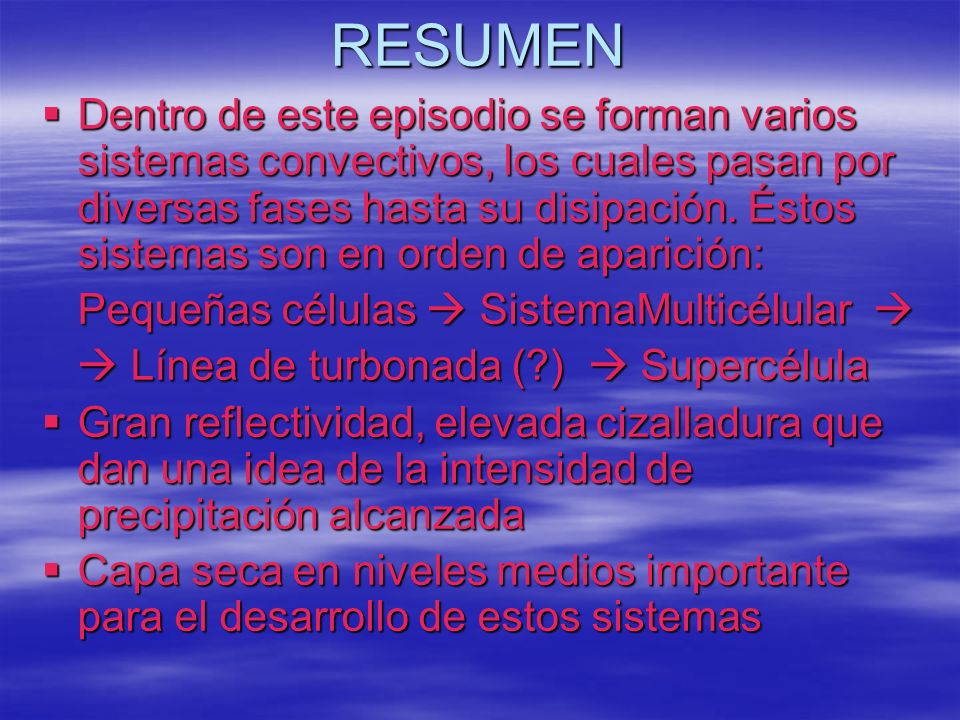

75 RESUMEN Dentro de este episodio se forman varios sistemas convectivos, los cuales pasan por diversas fases hasta su disipación. Éstos sistemas son en orden de aparición: Dentro de este episodio se forman varios sistemas convectivos, los cuales pasan por diversas fases hasta su disipación. Éstos sistemas son en orden de aparición: Pequeñas células SistemaMulticélular Pequeñas células SistemaMulticélular Línea de turbonada (?) Supercélula Línea de turbonada (?) Supercélula Gran reflectividad, elevada cizalladura que dan una idea de la intensidad de precipitación alcanzada Gran reflectividad, elevada cizalladura que dan una idea de la intensidad de precipitación alcanzada Capa seca en niveles medios importante para el desarrollo de estos sistemas Capa seca en niveles medios importante para el desarrollo de estos sistemas

76 7. ANÁLISIS PLUVIOMÉTRICO

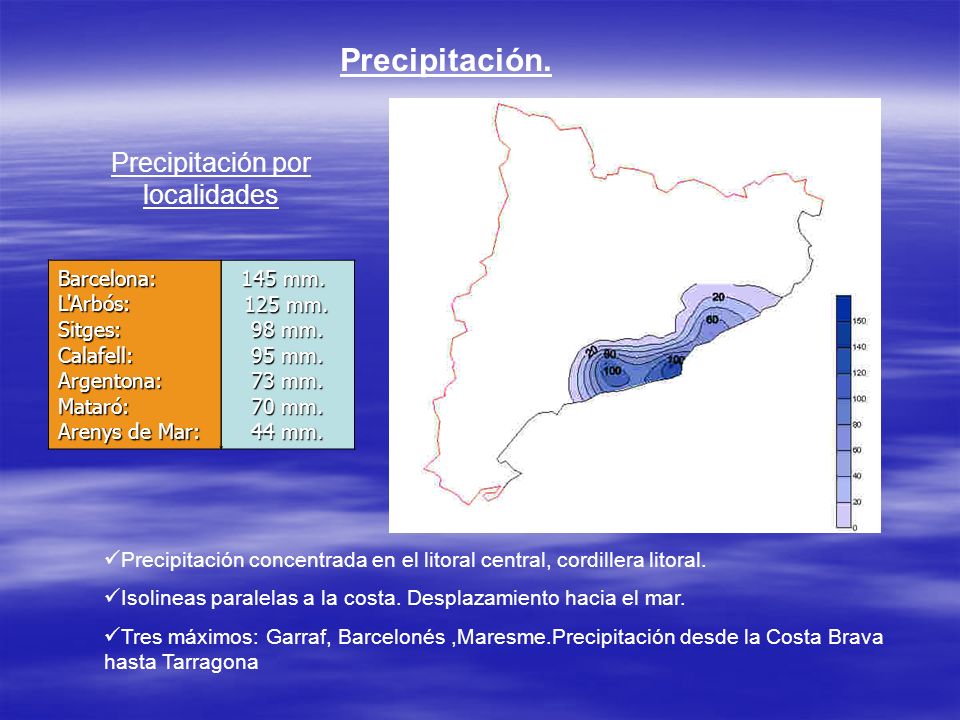

77 Barcelona:L'Arbós:Sitges:Calafell:Argentona:Mataró: Arenys de Mar: 145 mm. 145 mm. 125 mm. 125 mm. 98 mm. 98 mm. 95 mm. 95 mm. 73 mm. 73 mm. 70 mm. 70 mm. 44 mm. 44 mm. Precipitación por localidades Precipitación. Precipitación concentrada en el litoral central, cordillera litoral. Isolineas paralelas a la costa. Desplazamiento hacia el mar. Tres máximos: Garraf, Barcelonés,Maresme.Precipitación desde la Costa Brava hasta Tarragona

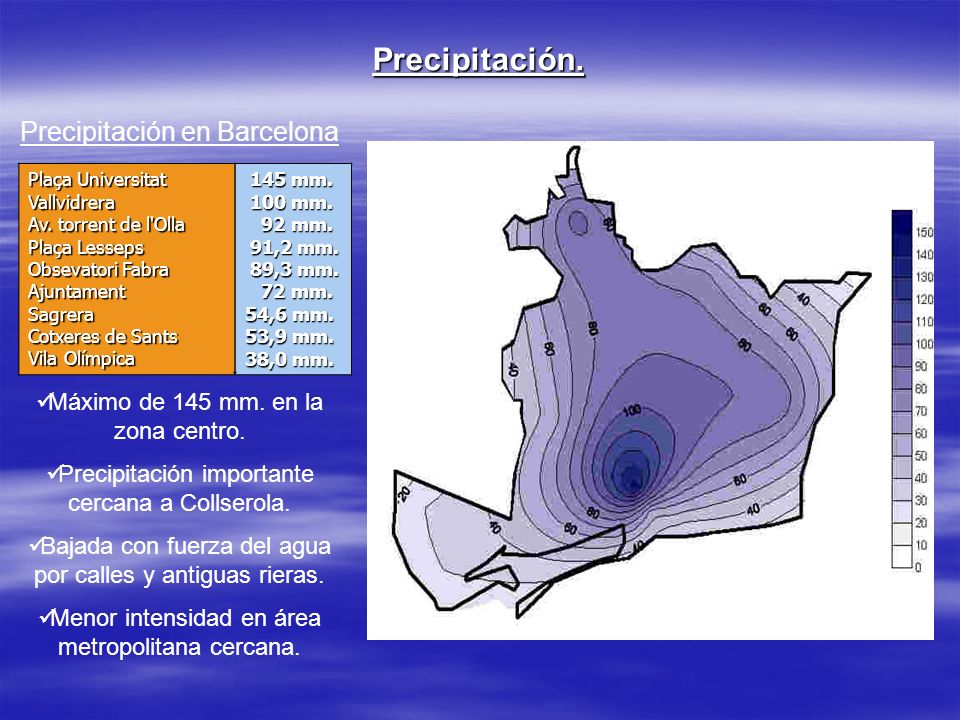

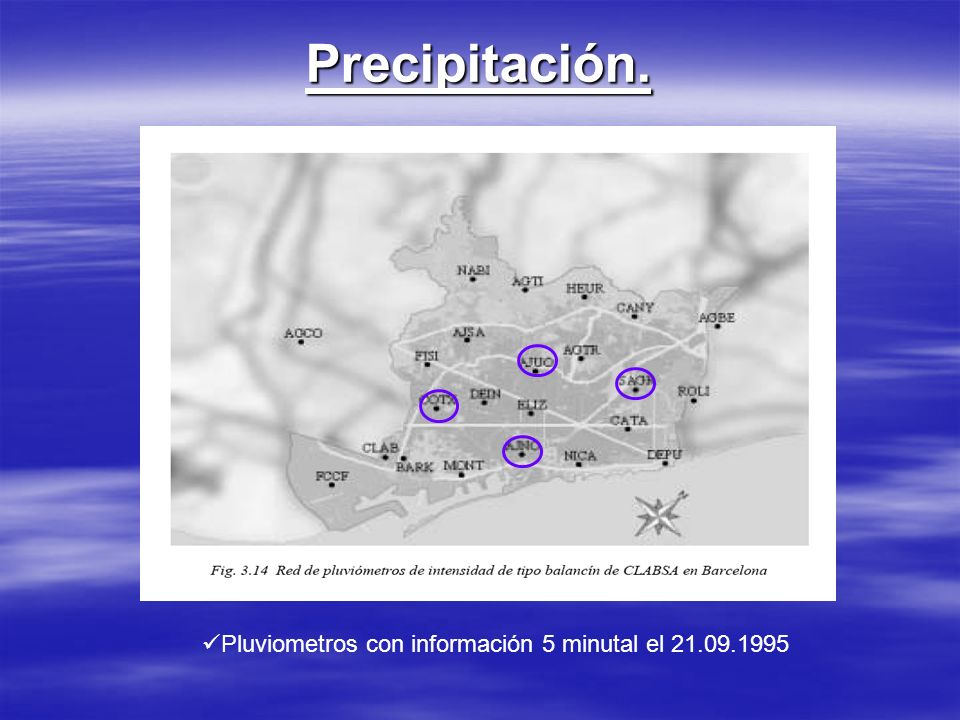

78 Precipitación. Plaça Universitat Vallvidrera Av. torrent de l'Olla Plaça Lesseps Obsevatori Fabra AjuntamentSagrera Cotxeres de Sants Vila Olímpica 145 mm. 145 mm. 100 mm. 100 mm. 92 mm. 92 mm. 91,2 mm. 91,2 mm. 89,3 mm. 89,3 mm. 72 mm. 72 mm. 54,6 mm. 53,9 mm. 38,0 mm. Precipitación en Barcelona Máximo de 145 mm. en la zona centro. Precipitación importante cercana a Collserola. Bajada con fuerza del agua por calles y antiguas rieras. Menor intensidad en área metropolitana cercana.

79 Precipitación. Pluviometros con información 5 minutal el

80 INTENSIDADES DE PRECIPITACIÓN EN BARCELONA SAGRERA104,4SANTS115,2 LESSEPS238,8 AJUNTAMENT136,8 MÁXIMA INTENSIDAD INSTANTANEA EN mm./h. Máxima intensidad durante los primeros 5 minutos. Primeros 25 minutos se mantiene la precipitación muy intensa. 238 mm./h.No se producía una precipitación tan intensa desde Datos 5 minutales de la red de pluviómetros tipo balancín CLAVSA de Barcelona. Precipitación.

81 Por las cantidades totales de precipitación representadas en el mapa, la duración de las tormentas y sus intensidades, podemos relacionar el tipo de precipitación como tipo 3, es decir muy convectiva. Este tipo de precipitación se corresponde con β*>0.75 : Se trata de tormentas muy localizadas y repentinas, de corta duración, (menos de 3h). Son por tanto episodios muy cortos he imprevisibles, porque no se sabe muy bien donde pueden descargar. Este tipo de tormentas van asociadas a estructuras multicelulares. Pueden superar los 360 mm/h de intensidad instantánea (en este caso se llegó a 240 mm/h). Al ser difíciles de pronosticar el tiempo de respuesta es muy escaso. En el caso estudiado duración de la tormenta de BCN sobrepaso escasamente la hora, no estaba pronosticada, y tuvo una intensidad muy elevada, (la intensidad máxima desde 1914). Se produjeron inundaciones locales y produjo daños materiales ocasionados por los flash foods.

82 GRACIAS POR SU ATENCIÓN. B.Anglada I.Bejarano Foto copyright M.Ceperuelo (grupo Gamma)
